1 Programmering av Tidur E Programmering av Tidur E Funktion Programmering Inställning av aktuella data Inställning sommar-/vintertid Inställning månad Inställning datum Inställning dag Inställning timma Inställning minuter Fabriksinställningar och återställning Lägesval Val av programminne Manuellt handhavande Val av vinter-/sommartid Programmering av individuella till-/frånslagsaktiviteter Val av programminne Val av programplats Programmering av till eller från Programmering av timma Programmering av minut Programmering av dag Programmering av slumpfunktionen Programmering av astrofunktionen Avslutning av programmering Radering av tidsinställda aktiviteter Val av programminne Programmering av astrofunktionens tidsförskjutning Inställning av tidsförskjutning vid soluppgång (timma) Inställning av tidsförskjutning vid soluppgång (minuter) Inställning av tidsförskjutning vid solnedgång (timma) Inställning av tidsförskjutning vid solnedgång (minuter) Val av timerfunktion Individuell inställning av timerfunktionen (7)

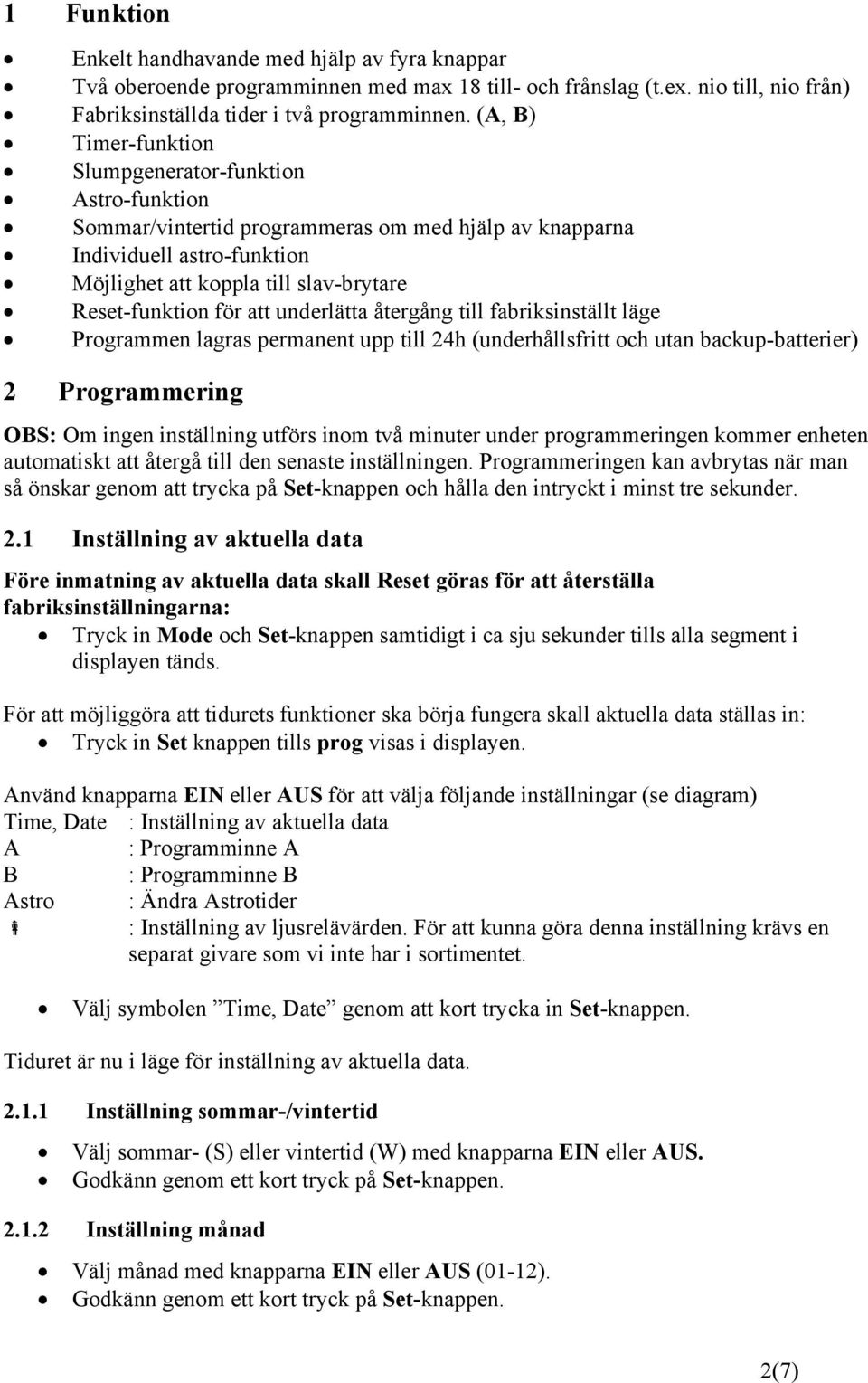

2 1 Funktion Enkelt handhavande med hjälp av fyra knappar Två oberoende programminnen med max 18 till- och frånslag (t.ex. nio till, nio från) Fabriksinställda tider i två programminnen. (A, B) Timer-funktion Slumpgenerator-funktion Astro-funktion Sommar/vintertid programmeras om med hjälp av knapparna Individuell astro-funktion Möjlighet att koppla till slav-brytare Reset-funktion för att underlätta återgång till fabriksinställt läge Programmen lagras permanent upp till 24h (underhållsfritt och utan backup-batterier) 2 Programmering OBS: Om ingen inställning utförs inom två minuter under programmeringen kommer enheten automatiskt att återgå till den senaste inställningen. Programmeringen kan avbrytas när man så önskar genom att trycka på Set-knappen och hålla den intryckt i minst tre sekunder. 2.1 Inställning av aktuella data Före inmatning av aktuella data skall Reset göras för att återställa fabriksinställningarna: Tryck in Mode och Set-knappen samtidigt i ca sju sekunder tills alla segment i displayen tänds. För att möjliggöra att tidurets funktioner ska börja fungera skall aktuella data ställas in: Tryck in Set knappen tills prog visas i displayen. Använd knapparna EIN eller AUS för att välja följande inställningar (se diagram) Time, Date : Inställning av aktuella data A : Programminne A B : Programminne B Astro : Ändra Astrotider : Inställning av ljusrelävärden. För att kunna göra denna inställning krävs en separat givare som vi inte har i sortimentet. Välj symbolen Time, Date genom att kort trycka in Set-knappen. Tiduret är nu i läge för inställning av aktuella data Inställning sommar-/vintertid Välj sommar- (S) eller vintertid (W) med knapparna EIN eller AUS Inställning månad Välj månad med knapparna EIN eller AUS (01-12). 2(7)

3 2.1.3 Inställning datum Välj datum med knapparna EIN eller AUS (01-31) Inställning dag Välj dag med knapparna EIN eller AUS (Mo-Su) Inställning timma Välj timma med knapparna EIN eller AUS (00-23) Inställning minuter Välj minut med knapparna EIN eller AUS (00-59). Tiduret har nu ställts in med aktuella data och gått över till normalt aktivt läge. 2.2 Fabriksinställningar och återställning Manuell manövrering har alltid prioritet över automatikläget (programmerade tider) I de två programminnena A och B kan oberoende program lagras, (t ex användning varje dag, veckovis, semester etc.). Totalt kan 18 till- och frånslag användas i de båda programminnena tillsammans. Programminnena är fabriksinställda men kan skrivas över. Radering av gamla program är då ej nödvändig. Minne A: Aktivering 1: Från 07.00, Må-Fr, astrofunktion aktiv Aktivering 2: Från 09.00, Lö-Sö, astrofunktion aktiv Aktivering 3: Till 20.00, Må-Fr, astrofunktion aktiv Aktivering 4: Till 21.00, Lö-Sö, astrofunktion aktiv Minne B: Aktivering 1: Från 07.00, Må-Fr Aktivering 2: Från 09.00, Lö-Sö Aktivering 3: Till 20.00, Må-Fr Aktivering 4: Till 21.00, Lö-Sö Timerfunktion C: Timern är från fabriken inställd på 15 min. För individuell inställning, se kap. 7. Genom att genomföra en Reset återställs programmeringarna till fabriksinställning. Då raderas aktuella data och individuella inställningar i programminnena. För att genomföra Reset: Tryck in EIN och AUS-knappen samtidigt i ca sju sekunder tills alla segment i displayen tänds. 3(7)

4 3 Lägesval 3.1 Val av programminne Som tidigare beskrivits, finns två separata programminnen med upp till 18 aktiveringar till/från. Man kan alltså göra två individuella program och aktivera det ena av dem genom att välja respektive programminne. Programminne (A eller B) väljs med kort tryck på Mode-knappen. OBS: Minne C avser timerfunktionen och kan ej användas för tidsinställda aktiveringar. Displayen visar vilket programminne som valts. Enbart de aktiveringar som programmerats i detta minne genomförs. Om inget programminne eller timerfunktion har valts, är tiduret i manuellt läge. Programmerade aktiveringar kommer då ej att genomföras. 3.2 Manuellt handhavande För manuella till-/frånslag, tryck in knappen EIN resp. AUS i minst en sekund Val av vinter-/sommartid Ett kort tryck på Set-knappen växlar mellan sommartid och vintertid. 4 Programmering av individuella till-/frånslagsaktiviteter OBS: Om dubbelprogrammering har gjorts med både till- och frånslag vid samma tidpunkt, kommer frånslag att genomföras. 4.1 Val av programminne Tryck in Set-knappen tills prog lyser i displayen. Använd knapparna EIN eller AUS for att välja det programminne, A eller B, där de nya aktiviteterna skall lagras. Acceptera valt programminne genom att trycka kort på Set-knappen. Tiduret är nu i läge för programmering av nya till-/frånslagsaktiviteter Val av programplats Använd knapparna EIN eller AUS för att se redan lagrade till-/frånslagsaktiviteter. Knappen EIN stegar tillbaka till tidigare aktiviteter och AUS fram till senare aktiviteter. Nya aktiviteter sorteras automatiskt in i listan av programplatser. OBS: Max 18 till-/frånslagsaktiviteter kan lagras. Dessa kan delas mellan programminnena A och B. Om alla dessa 18 aktiviteter har programmerats, kommer displayen att visa FULL i slutet av aktiviteteslistan. Välj den önskade programplatsen där den nya aktiviteten ska lagras. Befintlig aktivitet kommer att skrivas över. Tomma programplatser indikeras med --:--. Acceptera ditt val genom ett kort tryck på Set-knappen. 4(7)

5 4.1.2 Programmering av till eller från Använd knapparna EIN eller AUS för att välja önskat läge på brytaren. Motsvarande symbol kommer blinka i displayen. Acceptera ditt val genom ett kort tryck på Set-knappen Programmering av timma Välj timma med knapparna EIN eller AUS (00-23) då den programmerade aktiviteten skall utföras Programmering av minut Välj minut med knapparna EIN eller AUS (00-59) då den programmerade aktiviteten skall utföras Programmering av dag Välj dag med knapparna EIN eller AUS (Mo-So) då den programmerade aktiviteten skall utföras. Motsvarande position markeras med en ram. Mode-knappen används för att välja eller utesluta en dag. Om en viss dag har valts för aktiviteten visas ett streck i dess ram. En tom ram visar att aktiviteten ej utförs denna dag. När alla önskade dagar har valts - godkänn genom ett kort tryck på Set-knappen Programmering av slumpfunktionen Använd knapparna EIN eller AUS för att aktivera eller avaktivera slumpfunktionen på den programmerade aktiviteten. Om slumpsymbolen blinkar är slumpfunktionen avaktiverad för aktiviteten. Acceptera valet genom ett kort tryck på Set-knappen Programmering av astrofunktionen Använd knapparna EIN eller AUS för att aktivera eller avaktivera astrofunktionen på den programmerade aktiviteten. Om astrosymbolen blinkar är astrofunktionen avaktiverad för aktiviteten. Med ett kort tryck på Set-knappen lagras vald aktivitet, tid, dag, astro- och slumpfunktioner i programminnet. Tiduret är nu klart för programmering av en ny aktivitet Avslutning av programmering Gå ur programmeringsläget när alla önskade aktiviteter lagrats i programminnet genom att trycka in Set-knappen minst tre sekunder. Programmeringen kan på detta sätt avslutas när som helst. 5 Radering av tidsinställda aktiviteter Tryck in Set-knappen tills prog visas i displayen. 5(7)

6 5.1 Val av programminne Använd knapparna EIN eller AUS för att välja det programminne, A eller B, där de lagrade aktiviteterna ska raderas. Använd knapparna EIN eller AUS för att välja de aktiviteter som skall raderas. Det finns två sätt att radera aktiviteter: 1. Genom att trycka in Mode-knappen i minst tre sekunder. 2. Genom att utesluta alla dagar som är kopplade till aktiviteten. En tom minnesplats indikeras med --:--. Efter radering, gå ur programmeringsläget genom att trycka in Set-knappen minst tre sekunder. 6 Programmering av astrofunktionens tidsförskjutning Astrofunktionen underlättar individuell anpassning av de fabriksinställda, förkalkylerade tiderna för solens upp-och nedgång till lokala förhållanden. Tidsförskjutningen genomförs varje dag året runt. Tryck in Set-knappen tills prog visas i displayen. Använd knapparna EIN eller AUS för att välja astrosymbolen Den maximala tidsförskjutningen för solnedgångs- och soluppgångstider är 1h 59 min i båda fallen. 6.1 Inställning av tidsförskjutning vid soluppgång (timma) Använd knapparna EIN eller AUS för att välja timma (-1, -0, 0, 1) som astrokurvan ska förskjutas. 6.2 Inställning av tidsförskjutning vid soluppgång (minuter) Använd knapparna EIN eller AUS för att välja minuter (0-59) som astrokurvan ska förskjutas. 6.3 Inställning av tidsförskjutning vid solnedgång (timma) Använd knapparna EIN eller AUS för att välja timma (-1, -0, 0, 1) som astrokurvan ska förskjutas. 6.4 Inställning av tidsförskjutning vid solnedgång (minuter) Använd knapparna EIN eller AUS för att välja timma (-1, -0, 0, 1) som astrokurvan ska förskjutas. 6(7)

7 De nya tiderna för astrofunktionen är nu lagrade i minnet. 7 Val av timerfunktion Med aktiverad timerfunktion är tiduret i tillslaget läge i en förinställd tid mellan en minut och upp till 23 h 59 min. Välj minne C genom att kort trycka in Mode-knappen (C blinkar i displayen). Detta minne innehåller timerfunktionen. OBS: Programminnena A och B är upptagna av tidsstyrda till-/frånslagsaktiviteter och kan ej användas för timerfunktionen. Timerfunktionen är fabriksinställd till ett värde av 15 min. Genom ett kortare tryck (max 1,5 sek) på EIN-knappen startar timerfunktionen. Detta försätter tiduret i tilläge. Displayen visar nedräkning. Kolon-tecknet mellan timmar och minuter blinkar. Tiduret kan försättas i frånläge när som helst genom ett kortare tryck (max 1,5 sek) på AUS-knappen. När räknaren i displayen visar 0 slår tiduret ifrån. Displayen visar sedan det förinställda timervärdet (15 min som fabriksinställning) Genom att trycka på EIN-knappen kan tiduret startas igen från det förinställda värdet, även under nedräkningstiden. 7.1 Individuell inställning av timerfunktionen Tryck på EIN-knappen en längre tid (mer än 1,5 sek) för öka tiden eller AUSknappen för att minska tiden. Programmerade till-/frånslagsaktiviteter påverkas inte av timerfunktionen. 7(7)
