1 Beröringsfri EM-läsare VDS Beröringsfri EM-läsare Installations och användarmanual Se hemsida / support för senaste manualerna. Ver. 1.7 axema Sida 1

2 Innehåll Introduktion:... 2 Förklaring på ljusindikeringar Inkoppling till högtalarmodul:... 3 Teknisk info... 3 Aktivera läsare... 4 Aktivering av användarkort... 4 Avaktivera nyckelbrickor... 5 Justering av dörröppningstid... 5 Justering av dörrlarmsfördröjning... 6 Om du förlorar programmeringsbrickan eller vill ändra den Återställa enhet... 7 Handhavande... 7 Introduktion: Beröringsfri EM-läsare till Skyline porttelefon. Upp till 400 kort kan lagras och användas för att öppna dörren. Kort eller nyckelbricka visas framför läsaren, max läsavstånd är ca 8 cm. I denna manual använder vi nyckelbricka som är EM kort eller EM bricka. Den beröringsfria läsaren har olika ljusindikeringar enligt följande: Förklaring på ljusindikeringar. 1. Ingen spänning. 2. Läsare inaktiverad. (Programmeringskort ej aktiverat). 3. Ändra Programmeringsbricka. 4. Lägga till nyckelbricka. 5. Ta bort nyckelbricka. 6. Dörröppningstid. 7. Dörrlarmsfördröjning. 8. Normalt läge Dörr låst. 9. Normalt läge. Dörr öppen. 10. Minnet fullt. (Mer än 400 hundra kort inlagda). Ver. 1.7 Sida 2

3 Inkoppling till högtalarmodul: OBS: OFF ON Teknisk info - Strömförbrukning:- Standby: 90 ma - Antal användare: 400 Antal programmeringskort: 1 - Dörröppningstid: sekunder. Fabriksinställd till 3 sekunder. - Door Sensor Timing: sekunder, Fabriksinställd till 0 (avaktiverad). Ver. 1.7 Sida 3

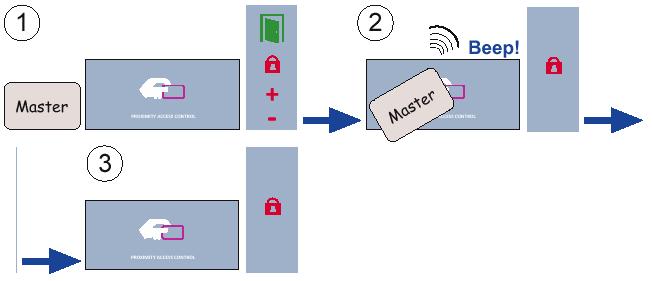

4 Aktivera läsare (Alla dioder tända = läsaren är ej programmerad) För att aktivera läsaren skall ett programmeringskort, MASTER, vara inlagt. Detta kort används sedan för att komma åt programmeringsfunktionerna. Det första kortet som visas för läsaren kommer att bli programmeringskort. 1. Programmera ett programmeringskort enligt nedan. (Denna kan ej användas till passerbricka). 2. Vid uppstart (alla dioder tända), visa kortet framför läsaren. 3. Läsaren är nu aktiverad och redo att användas när nyckelbrickorna är inlagda. Aktivering av användarkort Upp till 400 kort kan aktiveras enligt följande steg. 1. Visa Programmeringsbrickan. + tecken tänds «Lägga till nyckelbricka». 2. Visa alla nyckelbrickor du vill aktivera, en efter en. 3. När du är klar, visa Programmeringsbrickan igen tills endast rött hänglås är tänt «Normalt läge» En ton indikerar att kortet har blivit inlagt korrekt. Alternativt en dubbel ton som indikerar att kortetredan är inlagt (eller felaktigt kort). Om du försöker lägga in fler än 400 kort kommer systemet indikera «Minnet fullt». «+» lampan kommer blinka i 5 sekunder). Ver. 1.7 Sida 4

5 Avaktivera nyckelbrickor För att avaktivera en bricka måste du ha det fysiska tillhanda. Alternativt ett Skuggkort. (Du kan avaktivera kort utan att ha kortet, med PROGRAMMING KEYPAD Ref.2306.) Detta kräver att det finns en lista på kortkoder och att namnet på användaren är kopplad mot det. Justering av dörröppningstid Dörröppningstiden kan justeras mellan 1 and 99 sekunder. 1. Visa Programmeringskortet tre gånger. Dioder indikerar: «Läge Dörröppningstid». 2. Visa valfri nyckelbricka (ej programmeringsbrickan) en gång för varje sekund du vill förlänga tiden. En gång: 1 sekund, två gånger för 2 sekunder, osv. Ver. 1.7 Sida 5

6 3. Visa Programmeringsbrickan igen när du är klar tills lampor visar «Normalt läge». Justering av dörrlarmsfördröjning Dörrlarmsfördröjning, den tid innan larm ljuder efter att passage gjorts. Justerbart mellan 0 and 250 sekunder. Denna funktion kräver att dörrmagnet finns installerad. Se sidan 4. Som standard är funktionen avaktiverad. Aktivering. Se nedan. 1. Visa Programmeringskortet fyra gånger. Dioder indikerar: «Dörrlarmfördröjningsläge». 2. Visa valfri nyckelbricka (ej programmeringsbrickan) en gång för varje sekund du vill förlänga tiden. Första gången du visar nyckelbrickan kommer detta val aktiveras (0 sekunder). Därefter ökar det en sekund varje gång du visar brickan. 3. Visa Programmeringsbrickan igen när du är klar tills lampor visar «Normalt läge». Om du förlorar programmeringsbrickan eller vill ändra den. 1. Koppla bort spänningen. 2. Tryck Exitknappen (om installerad) eller kortslut mellan «B» och «-» på Proxläsaren. 3. Koppla in spänningen. (alla lampor på läsaren börjar blinka i 5 sekunder). 4. När dioder blinkar: Ta bort kortslutningen / släpp knapp. Visa något kort (EJ programmeringsbricka). Det kort som visas framför läsaren under denna tid kommer att bli den nya programmeringsbrickan. Röd låslampa lyser. Klart. Ver. 1.7 Sida 6

7 Återställa enhet 1. Koppla bort spänningen. 2. Tryck Exitknappen (om installerad) eller kortslut mellan «B» och «-» på Proxläsaren. 3. Koppla in spänningen (alla lampor på läsaren börjar blinka i 5 sekunder). 4. När dioder blinkar: Ta bort kortslutningen / släpp knapp och Visa Programmeringsbricka (grön dörrlampa blinkar). 5. Bryt strömmen och koppla på strömmen igen (först tänds rött hänglås sedan tänds alla dioder med fast sken). Programmeringsbricka och all data är borta. Läsaren är fabriksinställd (alla dioder lyser) och man kan börja från början. Första brickan som visas nu blir programmeringsbricka. Handhavande Håll upp registrerat kort framför läsaren, en grön symbol lyser upp och dörren öppnas. En ton ljuder. Om oregistrerad nyckelbricka visas framför läsaren hörs en dubbelton som indikerar att tillträde blivit nekad. En nyckelbricka måste vara aktiverad för att den ska gå att använda. Ver. 1.7 Sida 7
