Fuktare LQQA, cirkulerande vatten

Transkript

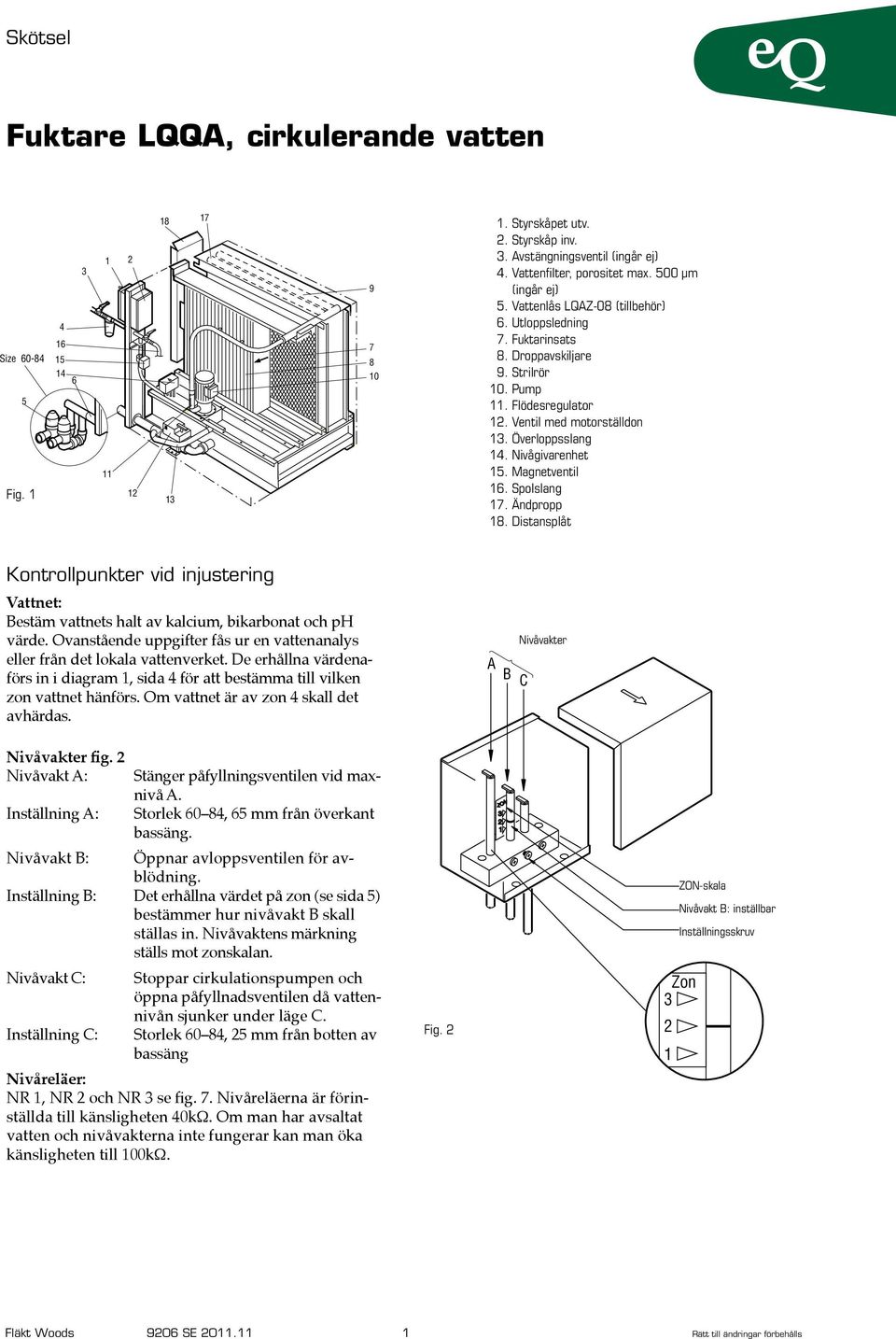

1 Size Fig Styrskåpet utv.. Styrskåp inv.. Avstängningsventil (ingår ej) 4. Vattenfilter, porositet max. 5 μm (ingår ej) 5. Vattenlås LQAZ-8 (tillbehör) 6. Utloppsledning 7. Fuktarinsats 8. Droppavskiljare 9. Strilrör. Pump. Flödesregulator. Ventil med motorställdon. Överloppsslang 4. Nivågivarenhet 5. Magnetventil. Spolslang 7. Ändpropp. Distansplåt Kontrollpunkter vid injustering Vattnet: Bestäm vattnets halt av kalcium, bikarbonat och ph värde. Ovanstående uppgifter fås ur en vattenanalys eller från det lokala vattenverket. De erhållna värdenaförs in i diagram, sida 4 för att bestämma till vilken zon vattnet hänförs. Om vattnet är av zon 4 skall det avhärdas. A B C Nivåvakter Nivåvakter fig. Nivåvakt A: Inställning A: Stänger påfyllningsventilen vid maxnivå A. Storlek 84, 65 mm från överkant bassäng. Z ON Nivåvakt B: Öppnar avloppsventilen för avblödning. Inställning B: Det erhållna värdet på zon (se sida 5) bestämmer hur nivåvakt B skall ställas in. Nivåvaktens märkning ställs mot zonskalan. ZON-skala Nivåvakt B: inställbar Inställningsskruv Nivåvakt C: Stoppar cirkulationspumpen och öppna påfyllnadsventilen då vattennivån sjunker under läge C. Inställning C: Storlek 84, 5 mm från botten av bassäng Nivåreläer: NR, NR och NR se fig. 7. Nivåreläerna är förinställda till känsligheten 4kΩ. Om man har avsaltat vatten och nivåvakterna inte fungerar kan man öka känsligheten till kω. Fig. Zon Fläkt Woods 96 SE. Rätt till ändringar förbehålls

2 Kontrollpunkter vid injustering (forts) Fuktarens funktion: slå till manöveromkopplaren. Bassängen börjar fyllas med vatten. Kontrollera nu: att pumpen går igång och pumpar vatten. Om vattenflödet är noll, ändra rotationsriktning, se fig. 5. ställ in önskat påvattningsflöde enl. tabell med inställningsskruven på flödesregulatorn fig. 4. att vatten strilar ur samtliga hål i strilröret(en). Igensatta hål rensas med nål. Vid kraftig nedsmutsning kan ändproppar pos. 7 borttagas och strilrören rengöras med rund borste och renspolas. att tilloppsflödet stoppar då nivån når givare A att vattenavtappningen fungerar genom att manuellt öppna utloppsventilen till ca hälften (45 ), se fig.. Frigör ventilen med en knapp på manöverdonet. När vattennivån sjunkit under givare B skall ventilen öppna helt. När nivån når under givare C skall vattentilloppet öppna samt efter förinställd tid (tabell, fig. 6) avloppsventilen börja stänga. Vid nivå C skall pumpen göra ett mycket kort stopp. (Pumpen skall ej gå under nivå C.) Inställd tid på tidrelä enl. tabell, och fig. 6. Droppavskiljare Droppavskiljaren skall vara monterad rätt i luftriktningen se pil på droppavskiljaren. Table. Supply water flow Size Supply water flow, l/min Aluminium 9% % EUQA ; EUQA Pump Spärr Inställningsskruv Vattenflöde (l/min) Fig. Fig. 4 Fig. 5 Fläkt Woods 96 SE. Rätt till ändringar förbehålls

3 Tabell. Inställning av tidrelä Storlek Normal drift förinställt värde Tidrelä TR är inställt för normal drift. Behöver tömningstiden ökas p.g.a. långvarig uppfuktning gör man på följande sätt:. Välj funktion. Välj tidsområde (Range). Välj tid (Time) Om Range har röda siffror Time visar tiondelar av Range. Om Range har svarta siffror Time visar trettiondelar av Range. Exempel: Ställ in tiden 4 sek. Välj Range sek. (svarta siffror) Välj Time 4 (svarta siffror) Tid för tömning, sekunder Långvarigt hög uppfuktning Δx >8 gram Δx >5 gram 9% % 9% % s A~+ 5 B Range Time M ETR4 69 A Rel Power TR Fig. 6 Function A~- Tabell. Inställning av tidrelä TR Sekunder Range s Time s red s black s black 4 s 4 red 5 s 5 red s 6 red 7 s 7 red 8 s 8 red 9 s 9 red s red s black s black 4 s 4 black s black K Q R TR NR NR NR Fig. 7 Styrskåp invändigt Fläkt Woods 96 SE. Rätt till ändringar förbehålls

4 Vattenkvalitet På grund av förångningen ökar mineralkoncentrationen i det cirkulerande vattnet varför en viss avtappning och spädning med färskvatten är nödvändig. Erforderlig avtappning bestäms av vattnets: ph-värde Bikarbonatkoncentration (HCO ), mg/l Kalciumkoncentration (Ca +), mg/l Dessa data erhålls från kommunalt vattenverk eller genom egen vattenanalys. Kalkutfällning undviks genom att man går in i diagram, sida 4 och bestämmer aktuell riskzon. Nivågivare B ställs sedan in enligt gällande zon. Om vattnet är mycket hårt kan man behöva göra en partiell avhärdning. Utöver risken för kalkutfällning måste koncentrationen av klorid (Cl) och koppar (Cu) beaktas. Koncentrationen i färskvatten får ej överstiga 5 mg/l för klorid och, mg/l för koppar. Inställning av tidur för tömning och renspolning Tiduret skall var i läge TILL för normal drift. Under tömning som kan programmeras en eller flera gånger per dygn vid valfri tidpunkt, är tiduret i läge FRÅN under minuter. Därefter programmeras tiduret i TILL under minuter för att erhålla renspolning. Ytterligare en tömning under minuter då tiduret är i läge FRÅN innan man återgår till normal drift. Exempel: I detta exempel önskas tömning och renspolning en gång per dygn..5 enligt nedanstående schema. Tid Status tidur Aktivitet.. TILL Normal operation.. FRÅN Emptying.. TILL Flushing..5 FRÅN Additional emptying.5 4. TILL Normal operation Detta kan enklast programmeras som Drifttid.5. och.. alla dagar! Tömning och extra tömning erhålls då.. och..5. Fläkt Woods 96 SE. 4 Rätt till ändringar förbehålls

5 Tidur Tiduret är förinställt från fabrik för tömning och renspolning en gång per dygn enligt ovan. Dessutom är tiduret förinställt för: Sommar- och vintertid aktuellt land. Datum och klockslag aktuellt land. Överblick per dag över de programmerade kopplingstiderna. Exempel: 5 = Fredag Kanalstatus TILL = On, FRÅN = OFF Underhållsspänning OK: Visas med st blinkande ppunkter mellan siffrorna i displayen. Gångreservläge: Visas med st blinkande punkter mellan siffrorna i displayen. Val av funktion: Ex: Auto, Prog, Puls, Cyketl, Radera MENU 4 Auto L OK N Visning av specialfunktioner: Handmanöver Permanent TILL/FRÅN Symboleer som visar vid sommar/vintertid funktion: Sommartid Vintertid Siffrorna under displayen indikerar veckodagar = Måndag, = Tisdag, etc. Valet Ja betyder val av programmering. Valet Nej betyder fortsätt. N L L Ändring av aktuellt klockslag. Tryck meny ggr - blinkar. Tryck OK Display visar ÅR, ändra med + eller. Tryck OK Display visar MÅNAD, ändra med + eller 4. Tryck OK o.s.v. för DAG, TIMMA, MINUT, SO/VI (SO = Sommar, VI = Vinter) Fråga om TILL/FRÅN-slag Tryck meny gång -Prog blinkar. Tryck OK. Ändra till FRÅGA med + eller 4. Tryck OK 5. Tryck OK för nästa tid. o.s.v. till SLUT 6. Tryck OK För att AVBRYTA Tryck meny Ändring av TILL/FRÅN-slag. Tryck meny gång - Prog blinkar. Tryck OK Läs text i displayen! Välj med + eller Lagra med OK Handmanövrering av TILL/FRÅN-slag. Tryck på både + och samtidigt. ~ sek ger hand TILL/FRÅN-slag, (återgår automatiskt) ~ sek ger permanent TILL/FRÅN-slag Återställning: Tryck kortvarigt på både + och samtidigt. För ytterligare information, se medlevererad instruktion för tidur. Fläkt Woods 96 SE. 5 Rätt till ändringar förbehålls

6 Luftbehandlingsaggregat EU Skötsel MONTERING Fuktare EUQA, cirkulerande vatten Bestämning av zon Exempel Diagram Zon är riskfri zon, där vattnet är mjukt eller avhärdat. Zon är övergångszon, nedre delen, där vattnet kan sägas vara av normal dricksvattenkvalitet. Zon är övergångszon, övre delen, där vattnet är relativt hårt. Zon 4 är utfällningszon, där vattnet är mycket hårt. Partiell avhärdning skall göras så att resultatet blir en vattenkvalitet som överensstämmer med zon. Avhärdning skall dock inte ske så långt att vattenkvalitet enligt zon erhålls. Exampel Data från vattenverket: ph = 7,6 Bikarbonat 7 mg/l Kalcium mg/l Diagram ger zon (riskfri zon) Kalcium Ca + mg/l ph värde Max. ph aluminium Utfällningszon Övergångszon Riskfri zon ,5 9 9, Vattenförbrukning Vattenförbrukningen utgörs av nyttig förångning och ett avblödningsflöde som är nödvändigt för att hålla nere mineralkoncentrationen. Om koncentrationen blir för hög fälls salter ut på fuktarinsatsen och livslängden kortas. Avtappningsflödet bestäms med hjälp av diagram enligt ovan. Om man har långvarigt hög uppfuktningsgrad Δx > 8 gram per k luft (9% fuktare) respektive Δx > 5 gram (% fuktare) rekommenderas att man har två tömningar och renspolningar per dygn (se inställning av tidur. Driftuppehåll Fuktarens styrenhet kopplar över till tömningsläge så snart fläkten stängs av. Vid driftavbrott, t.ex. under semester och längre helguppehåll, skall bassängen rengöras. Ska fuktaren vara ur drift en längre tid, bör fuktarinsatserna tas ur fuktaren, rengöras och placeras på en skyddad plats. Bikarbonat HCO mg/l Fläkt Woods 96 SE. 6 Rätt till ändringar förbehålls

7 Avstängning av fuktare A. Slå av manöverspänning B. Stanna ev. fläkten Rengöring eller byte av fuktarinsatser och droppavskiljare A. Stäng av fuktaren. B. Öppna inspektionsdörren. C. Dra ut distansplåten enl. fig. 8. D. Dra droppavskiljarna och fuktarinsatserna rakt ut ur fuktaren. Se fig. 8. Viktigt! De inre insatserna kan nås om man försiktigt stiger in på bassängkanten. Undvik att gå på bassängens gejdrar eller botten. E. Insatserna är relativt ömtåliga och bör därför hanteras med stor försiktighet. Rengöring skall ske genom spolning med rent strilande vatten, eventuellt i kombination med rengöringsmedel ULCZ-. Vid byte av fuktarblock, se separat instruktion, som medlevereras de nya blocken. F. Detaljerna återmonteras i omvänd ordning. G. Kontrollera distansplåtens läge och stäng dörren. Fig. 8 Rengöring av bassäng A. Stäng av fuktaren. B. Ta ut fuktarinsatserna och droppavskiljarna. C. Öppna avloppsventilen manuellt så att bassängen töms. Viktigt! Gå ej på bassängens botten eller på gejdrarna. D. Bassängen är nu frilagd och kan lätt rengöras med medlevererad spolslang. E. Detaljerna återmonteras i omvänd ordning. F. Kontrollera distansplåtens läge och stäng dörren. Fläkt Woods 96 SE. 7 Rätt till ändringar förbehålls
