PM13 PM13 8RESERV CBS 4 C - Jordfelsrelä med 4 kanaler - Insamling

En 5:e utgång för larmgräns - som löser inom valbart område 50.

+M7 Q2 P1 M09 T108RESER Q 102 P2 M02 T107 RESERV T108 RESERV

RESERV T108RESERV P1 M09 S4 H1 T1 - T3 +M7 Q2 Aktiv display byter

Lokal visning av aktuell jordfelsström, inställd fördröjning och

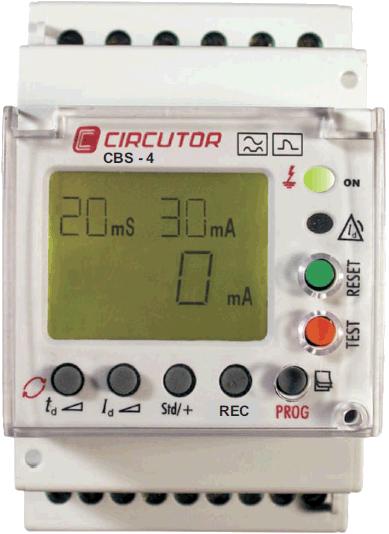

1 PM13 PM13 8RESERV CBS 4 C - Jordfelsrelä med 4 kanaler - Insamling via RS485 Manual Separat reläutgång för varje kanal. En 5:e utgång för larmgräns - som löser inom valbart område % av huvudlarmets gränsvärde. +M7 Q2 P1 M09 T108RESER Q 102 P2 M02 T107 RESERV T108 RESERV T108RESERV PM13 T107 RESER Q1 H2 KANALSKENA FRÅN TRAFO T 2 T108 RESERV T108RESERV P1 M09 S4 H1 T1 - T3 +M7 Q2 Aktiv display byter färg från grönt till rött vid utlöst larm. Lokal visning av aktuell jordfelsström, inställd fördröjning och känslighet samt max-värdet som utlöst larm. P2 M02 Q 102 F 01 Q1 M13 H1 KANALSKENA FRÅN TRAFO T 1 H2 T108 RESE T107 RESERV MA_CBS 4_SV_1310 info@taljemat.se Tel:

2 1. Fabriksinställning vid leverans CBS-4C levereras med fabriksinställning / defaultvärden enligt nedan: Värden inom parentes anger vilka alternativ som är valbara i Basic setup. COM Kommunikationsparametrar Fysisk adress 1 ( 1 99) - Baud rate 2,4 ( 2,4 115,0) - Paritet none ( even odd) FREC Nätfrekvens 50 Hz ( 60 Hz) LIM Begränsning av maxvärden Max fördröjningtid 1s och ingångskänslighet max 3 A ( max 10 s / max 30 A) ALAR Pre-alarm / varningsnivå i % av huvudlarmet. OFF ( %..Main) Ändringar av defaultvärden sker i Basic setup. Se punkt 5 - sid 4 2. Display grundläggande information teckenförklaringar LCD-displayen arbetar i två visningslägen. Main screen visas alltid vid start och efter reset. Visar momentan jordfelsström, inställt känslighetsområde och larmfördröjning. Här visas även valda inställningar i Programmering - Main Screen. Se punkt 3. Basic Setup Här programmeras kanalens adress/periferinummer, kommunikationsparametrar, nätfrekvens, high /low range samt pre-alarm / varningsnivå i % av huvudlarmet. 2.1 Main Screen - teckenförklaringar 2

3 3. Knapparnas funktioner & LED indikering - Main screen Notera att vissa av knapparna har olika funktioner beroende på aktiveringstiden. < 2 s eller > 2 s 4. Programmering - Main Screen PROG som visas överst i displayen bekräftar att CBS-4C står i programmeringsläge. När känslighet 30mA valts ( dvs. personskydd) är fördröjningstiden låst till 20ms alt INS. ( INS står för omedelbar instant). Programmerad känslighetsnivå och fördröjningstid mm sparas automatiskt. Att så skett bekräftas i displayen med SAVE efter några sekunder. 4.1 Val av ingångskänslighet < 2 s tills siffran 1 visas i nedre 300 högra 500 hörnet. ma - 1,0 3,0 A för kanal 1 > 2 s. Därefter < 2 s - för att stega mellan tillgängliga val. OBS! Om tiden mellan tryckningarna överstiger 2 sek sparas automatiskt det senast visade värdet. Börja då om genom att åter trycka på > 2 s. 4.2 Val av fördröjningstid ms 1,0 sek för kanal 1 > 2 s. Därefter < 2 s för att stega mellan tillgängliga värden. Gjorda val sparas automatiskt vilket bekräftas i displayen med save. 3

4 4.3 Val av säkerhet - relästatus för kanal 1 med en penna eller liknande på > 2 s. Ett klick hörs då utgångsreläet drar. I displayen tänds nu + vilket bekräftar att utgången arbetar med positiv säkerhet. För att återgå till negativ säkerhet: åter > 2 s 4.4 Val av manuell alt. automatisk larm-återställning I normalläge återställes larmet manuellt med Om automatisk återgång önskas - med en penna på > 2 s. I displayen tänds nu REC. För återgång till manuellt läge upprepa operationen. Upprepa momenten för resterande kanaler 5. Programmering Basic Setup modifiering av defaultvärden Notera att vissa av knapparna har olika funktioner beroende på aktiveringstiden. < 2 s eller > 2 s 5.1 COM - Val av kommunikationsparametrar > 2 s. Nu visas COM < 2 s. Nu visas PERI Välj periferinummer med < 2 s. < 2 s. Nu visas bd. Välj hastighet med < 2 s. < 2 s. Nu visas PARI. Välj med < 2 s. 5.2 FREC - Val av frekvens 50 alt. 60Hz > 2 s. Nu visas COM. < 2 s. Nu visas FREC. < 2 s. Nu visas FREC 50. Välj 60Hz med < 2 s. 4

5 5.3 LIM (Begränsning) - val av high eller low range > 2 s. Nu visas COM. 2 ggr på < 2 s. Nu visas LIM. < 2 s. Nu visas LIM 1.0s 3.0A < 2 s - för att växla till 10 sek 30A Notera: Enda skillnaden mellan alternativen är de båda punkterna. Titta noga i displayen. 5.4 ALARM Pre-alarm / varningsnivå i % av huvudlarmet. > 2 s. Nu visas COM. 3 ggr på < 2 s. Nu visas ALAR. < 2 s. Nu visas Id OFF < 2 s - för att välja mellan 50% - 60% - 70% - 80% - MAIN Valet MAIN innebär att pre-alarm och main alarm löser ut vid samma nivå. Gjorda val sparas automatiskt vilket bekräftas i displayen med SAVE. 5

6. Inkoppling Hjälpspänning 230V 50 Hz 10-11 Larmutgångar T1 13-14 T2 14-15 T3 7-8 T4 8-9 S2 S2 S2 S2 Seriell utgång RS485 Modbus Nätverkskabel partvinnad, skärmad, ansluts till den gröna

6 6. Inkoppling Hjälpspänning 230V 50 Hz Larmutgångar T T T3 7-8 T4 8-9 S2 S2 S2 S2 Seriell utgång RS485 Modbus Nätverkskabel partvinnad, skärmad, ansluts till den gröna plinten enligt schemat till H. Post - och besöksadress Telefon Fax E-post Hemsida Tälje Mätinstrument AB info@taljemat.se Wedavägen 24 A Södertälje
