6 Kopplingsur Digital för användning inomhus Inledning Ändamålsenlig användning Denna enhet är avsedd för användning som veckotimer i slutna, torra rum och har konstruerats för privat bruk. Den är inte lämplig för kommersiell användning. Utrustningen får endast användas enskilt. Koppla inte flera timer efter varandra. All annan användning är ej ändamålsenlig. Tillverkaren ansvarar ej för skador på grund av icke ändamålsenlig användning. Läs igenom hela bruksanvisningen innan du använder utrustningen. Spara denna bruksanvisning. Låt bruksanvisningen följa med utrustningen om du överlåter den till tredje part. SE 95 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

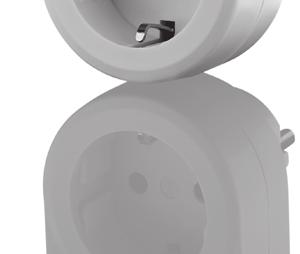

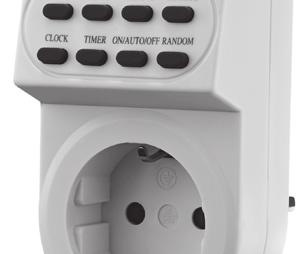

7 96 SE Manöverelement (bild A) 1 LCD-display 2 Knapp MINUTE 3 Knapp RST / RCL 4 Knapp RANDOM 5 Knapp ON / AUTO / OFF 6 Vägguttag 7 Stickkontakt (baksida) 8 Knapp Timer 9 Knapp CLOCK 10 Knapp WEEK 11 Knapp MASTERCLEAR 12 Knapp HOUR LCD-display (bild B) 13 Visning av veckodag 14 R-symbol 15 S-symbol 16 Visning av sekunder 17 ON AUTO OFF DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

8 18 Visning av minuter 19 PROGRAM 20 Visning av timmar 21 CLOCK 22 Programnummer 23 AM PM 24 ON OFF Tekniska specifikationer Typbeteckning: DZ 20-A V2 Driftspänning: V 50 Hz Brytspänning: V 16(2) A Bryteffekt: max W Omgivningstemperatur: -10 C till 40 C -10T40 Tidsavvikelse: ± 1 minut / månad Minsta kopplingstid: 1 minut SE 97 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

9 Program: Batteri: Användning i slutna rum: EU-konform: 10 TILL / FRÅNprogrampar NiMH 1,2 V > 100 h Säkerhetsinformation Barn förstår inte de risker som kan uppstå vid icke fackmässig hantering av elektrisk utrustning. Låt barn aldrig använda elektrisk utrustning utan uppsikt. Utrustningen får endast sättas i säkert installerade vägguttag. Anslut endast förbrukare som motsvarar utrustningens effektgränser. Täck inte över enheten. Under skyddet bildas värme vilket kan innebära brandrisk. 98 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

10 Kontrollera utrustningen regelbundet med avseende på skador. Byta inte ut skadade delar utan vänd dig till tillverkaren eller lämna den defekta utrustningen till miljövänlig avfallshantering. Öppna inte enheten. Om enheten öppnas upphör garantin att gälla. Denna enhet innehåller ett batteri. Ett defekt batteri kan endast bytas ut av tillverkaren. Ta inte i utrustningen med våta händer och undvik att den kommer i kontakt med vatten. Skilj utrustningen från elnätet för att göra den spänningslös. Värmeelement eller liknande förbrukare får inte anslutas till denna utrustning, då dessa aldrig får användas utan uppsikt. SE 99 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

11 Manöver- och indikeringselement Manöverelement Knapp MASTERCLEAR 11 Denna knapp raderar alla tids- och programinställningar. 100 SE Indikeringar + motsvarande förklaring Veckodagar 13 Förkortningarna på LCD-displayen 1 betyder: MO måndag TU tisdag WE onsdag TH torsdag FR fredag SA lördag DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

12 SU söndag R-symbol 14 R-symbolen visar att slumpfunktionen aktiverats. R-symbol betyder Random. Med denna funktion slår enheten på resp. stänger av anslutna förbrukare vid olika tidpunkter. S-symbol 15 Visar att tiden har ställts in på sommartid. ON AUTO OFF 17 Visar i vilket driftläge enheten befinner sig. PROGRAM 19 Visar att programfunktionen har aktiverats. CLOCK 21 Visar att tidsfunktionen har aktiverats. SE 101 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

13 Programmnummer 22 Visar programmets nummer när funktionen PROGRAM aktiverats. AM PM 23 Visar läget timmar. ON OFF 24 Visar aktuellt kopplingsläge: ON = Tid för påslagning, OFF = tid för avstängning. Kopplingsläget visas endast i programfunktionen. Driftläge-funktion Man skiljer på följande driftlägen: AUTO = automatisk drift av program, ON = permanent drift TILL, OFF = permanent drift FRÅN. 102 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

14 Program-funktion Med denna funktion kan man ställa in tiderna för påslagning och avstängning av anslutna förbrukare. Tidsfunktion Denna funktion visar den aktuella tiden på LCD-displayen. Förberedelse För att ta enheten i drift måste du: 1. Ladda enheten. 2. Återställa alla inställningar. 3. Ställa in aktuell tid. SE 103 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

15 Laddning av enheten Sätt stickkontakten 7 i ett vägguttag. Ladda batteriet i 14 timmar. Återställa alla inställningar Hänvisning: Utrustningen behöver inte sitta i vägguttaget för att utföra inställningarna. Återställa alla inställningar Tryck på knappen MASTERCLEAR 11 med en kulspetspenna eller ett annat spetsigt föremål. Följande indikering visas på LCD-displayen 1 : 104 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

16 Alla inställningar har återställts. Inställning av aktuell tid Hänvisning: Inställningen går snabbare om du håller knapparna HOUR, MINUTE intryckta. Tryck på knappen CLOCK 21 och håll den intryckt. Ställ in aktuell veckodag med knappen WEEK 10. Ställ in timmarna med knappen HOUR 12. Ställ in minuterna med knappen MINUTE 2. Släpp knappen CLOCK 21. SE 105 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

17 Inställning av sommaroch vintertid Inställning av sommartid Tryck samtidigt på knapparna CLOCK 9 och ON / AUTO / OFF 5. På LCD-displayen 1 ställs visningen av timmar 20 fram en timme och S-symbolen 15 visas. Inställning av vintertid Tryck samtidigt på knapparna CLOCK 9 och ON / AUTO / OFF 5. På LCD-displayen 1 slocknar S-symbolen 15 och visningen av timmar 20 ställs tillbaka en timme. 106 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

18 Inställning av läget timmar På LCD-displayen 1 kan man ställa in visning av aktuell tid i lägena 12 eller 24 timmar. I läget 12 timmar visas: AM klockan 0 till 12, PM klockan 12 till 24. Enheten är förinställd på läget 24 timmar. Inställning av läget 12 timmar Tryck samtidigt på knapparna TIMER 8 och CLOCK 9. LCD-displayen visar AM eller PM 23. Följande bild visar tiden klockan 23 i läget 12 timmar. SE 107 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

19 Inställning av läget 24 timmar Tryck samtidigt på knapparna TIMER 8 och CLOCK 9. På LCD-displayen slocknar AM eller PM 23. Användning Skifta till tidsfunktionen LCD-displayen 1 går automatiskt tillbaka till tidsfunktionen när en funktion inte används i mer än 30 sekunder. För att på manuell väg komma till tidsfunktionen trycker du knappen CLOCK SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

20 Påslagning och avstängning av kontinuerlig drift Utrustningen har följande driftlägen: Permanent drift, Automatisk drift av program Den automatiska driften av program är förinställd. Du kan koppla om enheten till kontinuerlig drift oberoende av det program som ställts in. Påslagning av kontinuerlig drift Tryck upprepade gånger på knappen ON / AUTO / OFF 5, tills LCD-displayen 1 visar ON 17. SE 109 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

21 Avstängning av kontinuerlig drift Tryck upprepade gånger på knappen ON / AUTO / OFF 5, tills LCD-displayen 1 visar OFF 17. Påslagning av automatisk drift av program Tryck upprepade gånger på knappen ON / AUTO / OFF 5, tills LCD-displayen 1 visar AUTO 17. OFF AUTO: Utrustningen är frånslagen. ON AUTO: Utrustningen är påslagen. 110 SE Inställning av program Du kan ställa in upp till 10 TILL / FRÅN-program. Den minsta tidsintervallen mellan påslagning och avstängning är en minut. DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

22 Ett program består av en tid för påslagning och en tid för avstängning. För att kunna använda ett program måste du programmera båda tiderna. Se till att de olika programmens tidsinställningar inte överlappar varandra. Om tidsinställningarna trots allt överlappar varandra prioriteras tiden för påslagning. 1. Kontrollera om enheten befinner sig i driftläge AUTO 17. Om så inte är fallet, måste driftläget AUTO 17 aktiveras (se Inställning av driftläge ). 2. Välj programfunktionen med knappen TIMER 8. LCD-displayen 1 visar: SE 111 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

23 3. Tryck på knappen WEEK 10 och välj en av följande möjligheter genom att trycka upprepade gånger: En enskild veckodag, En av följande kombinationer: MO, TU, WE, TH, FR, SA, SU MO, TU, WE, TH, FR SA, SU MO, TU, WE, TH, FR, SA MO, WE, FR TU, TH, SA MO, TU, WE TH, FR, SA MO, WE, FR, SU 4. Ställ in önskad tid med knapparna HOUR 12 och MINUTE Bekräfta ditt val med knappen TIMER 8. Tiden för påslagning har ställts in. LCD-displayen 1 kopplar om till tiden för avstängning. 112 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

24 6. Ställ in tiden för avstängning enligt beskrivningen i steg 3. till Efter programmering med CLOCK-knappen 9 bekräftar man, eller väntar i 10 sekunder, tills den aktuella tiden visas. Inställning av aktuell status Om klockan ska vara paslagen till en aktuell tid (ON), maste ON / AUTO / OFF-knappen 5 tryckas anda tills ON visas pa displayen. Tryck darefter knappen annu en gang sa att AUTO visas. Om klockan ska vara avstangd till en aktuell tid (OFF), maste ON / AUTO / OFF-knappen 5 tryckas anda tills OFF visas pa displayen. Tryck darefter knappen annu en gang sa att AUTO visas. Avaktivera program Du kan avaktivera enskilda eller alla program. SE 113 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

25 För att avaktivera ett program fullständigt, måste du avaktivera tiderna för påslagning och avstängning. Tryck på knappen TIMER 8. Tryck på knappen TIMER 8 upprepade gånger, för att välja önskad tid för påslagning. Tryck på knappen RST / RCL 3. Tryck på knappen TIMER 8, för att välja tid för avstängning. Tryck på knappen RST / RCL 3. Tryck på knappen CLOCK 9, för att bekräfta och avsluta inmatningen. Återställa program Du kan endast återställa program när de har avaktiverats. Gör enligt beskrivningen i kapitel Avaktivera program, för att återställa ett avaktiverat program. 114 SE DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

26 Påslagning och avstängning av slumpfunktionen När slumpfunktionen har aktiverats, ingnoreras alla inställda program mellan klockan 18 till klockan 6. I stället körs en slumpfunktion, som slår på resp. stänger av med en intervall på minuter. Påslagning av slumpfunktionen Kontrollera om enheten befinner sig i driftläge AUTO 17. Om så inte är fallet, måste driftläget AUTO 17 aktiveras (se Inställning av driftläge ). Tryck på knappen RANDOM 4. På LCD-displayen 1 visas R-symbolen 14. SE 115 DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03

27 Avstängning av slumpfunktionen Tryck på knappen RANDOM 4. På LCD-displayen 1 slocknar R-symbolen SE Rengöring OBS! FARA PÅ GRUND AV ELEKTRISKA STÖTAR! Skilj utrustningen från elnätet före rengöring. OBS! FARA PÅ GRUND AV ELEKTRISKA STÖTAR! Se till att ingen vätska tränger in i utrustningen. Inträngande vätska kan orsaka kortslutning. DZ 20-A V2_Zeitschaltuhren_digital_content_DE_GB_NL_SE_ES_HU_GR.indd :03
