1 Original bruksanvisning Art: & Öronmärkesscanner UHF eller LF Myrangatan Enköping - Tlf order@p-lindberg.se

2 Öronmärkesscanner, UHF-modell Art Öronmärkesscanner, LF-modell Art Beskrivning: Öronmärkesscanner. Användningsområde: För skanning av öronmärken. Med Android-operativsystem och därmed integrerbar med Cloudfarms. Cloudfarms finns att ladda ner i Google Play Store. Scannern kan också användas som telefon, då det går att sätta i både SIMkort och datakort. Inklusive laddare, batteri, strömkabel och USB-kabel. Avsedd användning: Får endast användas enligt beskrivningen. All annan användning betraktas som felaktig. Innehåll Tekniska data... 3 Säkerhet och underhåll... 3 Överblick över utrustningen... 4 Beskrivning av funktionerna... 5 Installation och laddning... 6 Sätta i batteriet:... 6 Ladda batteriet:... 6 Sätta i minneskortet:... 6 Slå på och stänga av scannern:... 6 Felsökning... 7 EU-försäkran om överensstämmelse... 8 Obs: USB-kontakten och laddarens kontakt kan inte användas samtidigt det är därför inte möjligt att ladda scannern medan data överförs. 2 MAN _ SE V1

3 Tekniska data Mått 170 x 85 x 23 mm Skärm 5" pansarglas Skärmupplösning 720 x 1280 dpi Nätverk Wifi, 4G, 3G Batteri mah Säkerhet och underhåll Läs bruksanvisningen noga innan utrustningen tas i drift. Använd endast de tillbehör som medföljer leveransen: batteri, laddare och kablar. Använd inte lösningsmedel vid rengöring av utrustningen använd endast en mjuk trasa. Dra inte i kabeln utan håll i stickkontakten när du drar ut strömkabeln ur scannern efter laddning. Förvara alltid utrustningen utom räckhåll för barn. Håll batteriet och dess poler rena. Använd inte skadade eller uttjänta batterier, utan byt ut dem. Förvara inte batterier i direkt solljus, i dammiga eller smutsiga miljöer eller i miljöer med mycket fukt. Utsätt inte batterier för omgivningstemperaturer över 50 o C eller under 10 o C. Bränn inte batterier. Sänk inte ned batterier i vatten. Batterier får endast laddas med den medföljande laddaren. Använd inte laddaren tillsammans med skadade kablar, då det kan medföra elektriska stötar, orsaka brand och skada laddaren. Vidrör inte laddaren med våta händer och stäng av utrustningen om laddaren kommer i kontakt med vatten eller annan vätska. Laddaren är inte vattentät. Använd inte laddaren i närheten av TV-/radioutrustning. Rikta aldrig lasern mot ögonen, det kan skada ögonen. 3 MAN _ SE V1

Överblick över utrustningen Framsida: Hörlurskontakt USB-kontakt och DC-kontakt Programmerbar knapp Programmerbar knapp Volym ON/OFF-knapp Hem

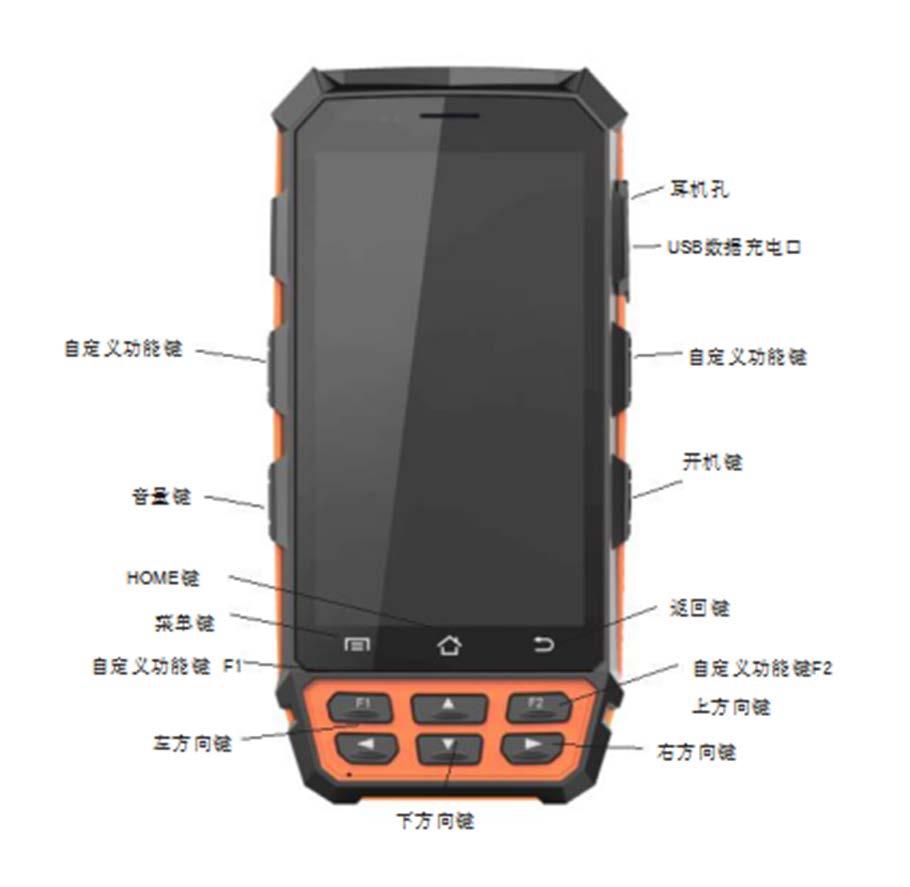

4 Överblick över utrustningen Framsida: Hörlurskontakt USB-kontakt och DC-kontakt Programmerbar knapp Programmerbar knapp Volym ON/OFF-knapp Hem Meny Programmerbar knapp Tillbaka/retur Programmerbar knapp Pil till vänster Pil till höger Pilar, uppåt och nedåt 4 MAN _ SE V1

Baksida: Kamera Högtalare Lås till batterilock Avläsningsområde Lås till batterilock Hållare till handledsrem Beskrivning av funktionerna Knapp ON/OFF-knapp Menyknappen Hemknappen

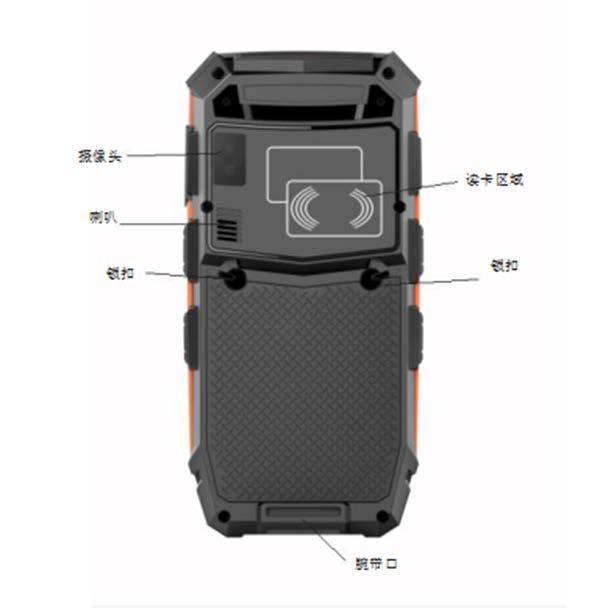

5 Baksida: Kamera Högtalare Lås till batterilock Avläsningsområde Lås till batterilock Hållare till handledsrem Beskrivning av funktionerna Knapp ON/OFF-knapp Menyknappen Hemknappen Tillbaka/retur-knappen Volym Beskrivning av funktion Vid påslagen scanner: en kort tryckning försätter scannern i viloläge och en lång tryckning stänger av scannern. Vid avstängd scanner: en lång tryckning startar scannern. Tryck på knappen för att gå till menyn. Tryck kort på knappen för att försätta scannern i standbyläge en lång tryckning kommer att öppna skärmbilden för den senast aktiva appen. Knappen används också som funktionsknapp inne i applikationerna (skanna, avläs kort etc.). Tryck för att återgå till den senaste skärmbilden. Ljudvolymen justeras upp eller ned. 5 MAN _ SE V1

6 Installation och laddning Sätta i batteriet: Se alltid till att stänga av scannern innan batteriet tas ur. Locket öppnas genom att vrida de två låsflikarna nedåt ta sedan bort locket. När locket ska sättas tillbaka igen ska du först sätta i det nedtill, trycka ner mot batteriet och sedan vrida upp de båda låsen igen. Ladda batteriet: Anslut laddarens kabel till eluttaget och därefter laddaren till scannerns DC-uttag. Se alltid till att dra ur kontakterna genom att hålla i kontakten dra aldrig i själva kabeln då det kan skada kontakten, kabeln och själva scannern. Batterier ska alltid laddas upp helt innan de används. Ta inte ur batteriet ur scannern medan det laddas. Scannern stängs av automatiskt om batteriet är urladdat. Sätta i minneskortet: Kortet är placerat under batteriet: Ta av batterilocket enligt beskrivningen ovan och ta ur batteriet. Se alltid till att kortet sitter korrekt i enlighet med riktningsanvisningarna. Se alltid till att stänga av scannern innan du tar ut eller sätter i kortet, då du annars riskerar att förlora dokument eller skada utrustningen. Slå på och stänga av scannern: Scannern får endast slås på och stängas av när batteriet är installerat. Håll ON/OFFknappen intryckt tills skärmen antingen tänds eller släcks. 6 MAN _ SE V1

7 Felsökning Fel Batteriet laddar inte Scannern går inte att starta Scannern kan inte skanna Åtgärd Laddaren är defekt. Omgivningstemperaturen är antingen för hög eller för låg. Stickkontakterna har inte satts i korrekt i antingen laddaren eller scannern. Kontrollera batteriet är det tomt? Sitter det korrekt? Kontrollera att scannern och öronmärket stämmer överens (LF resp. UHF). 7 MAN _ SE V1

8 EU-försäkran om överensstämmelse Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande. 8 MAN _ SE V1
