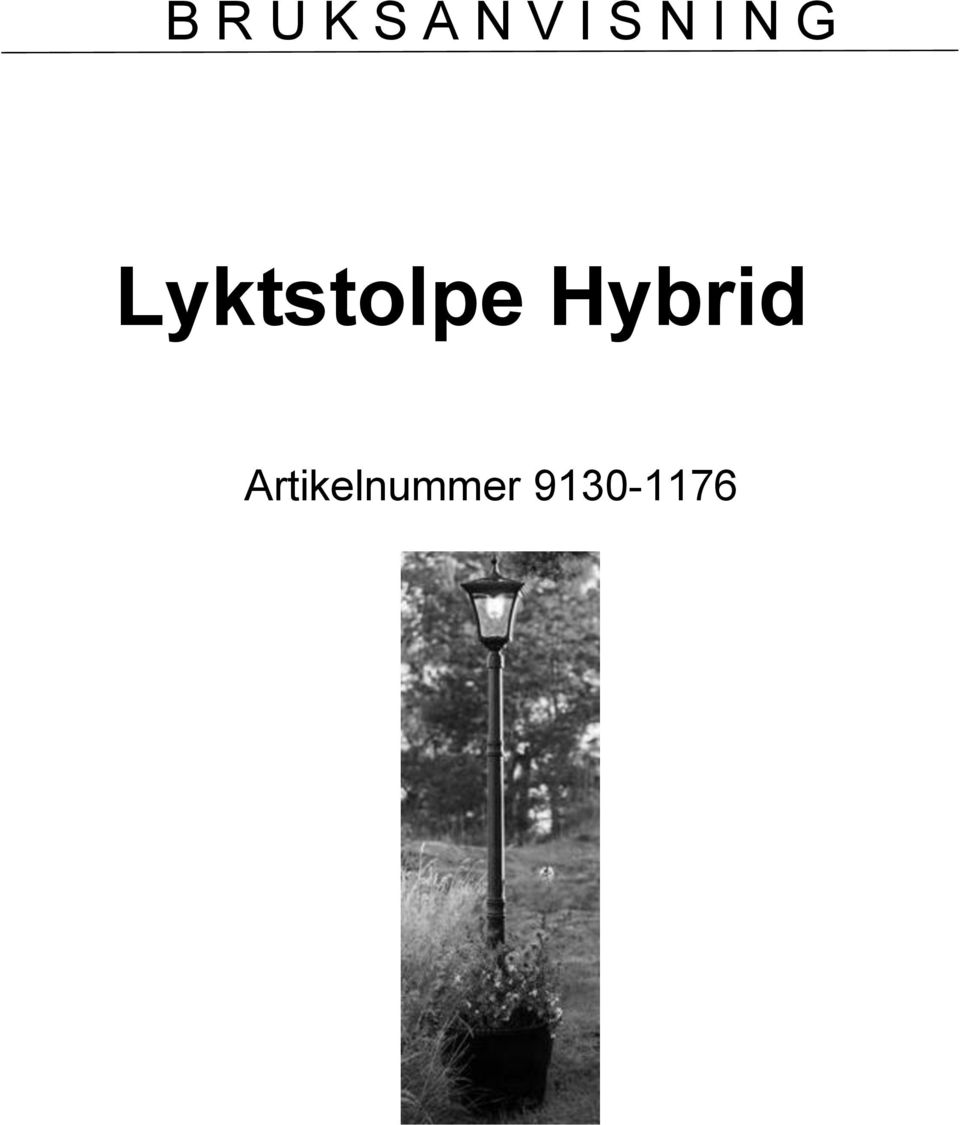

1 B R U K S A N V I S N I N G Lyktstolpe Hybrid Artikelnummer

Lyktstolpe hybrid FÖRPACKNINGENS INNEHÅLL A. Lanterna B. Nedre stolpe C. Mellan stolpe D. Övre stolpe E. Övre kruka F. Undre kruka G. Bas H. Skruv M10 3 set I. Skruv M6 3 st J.

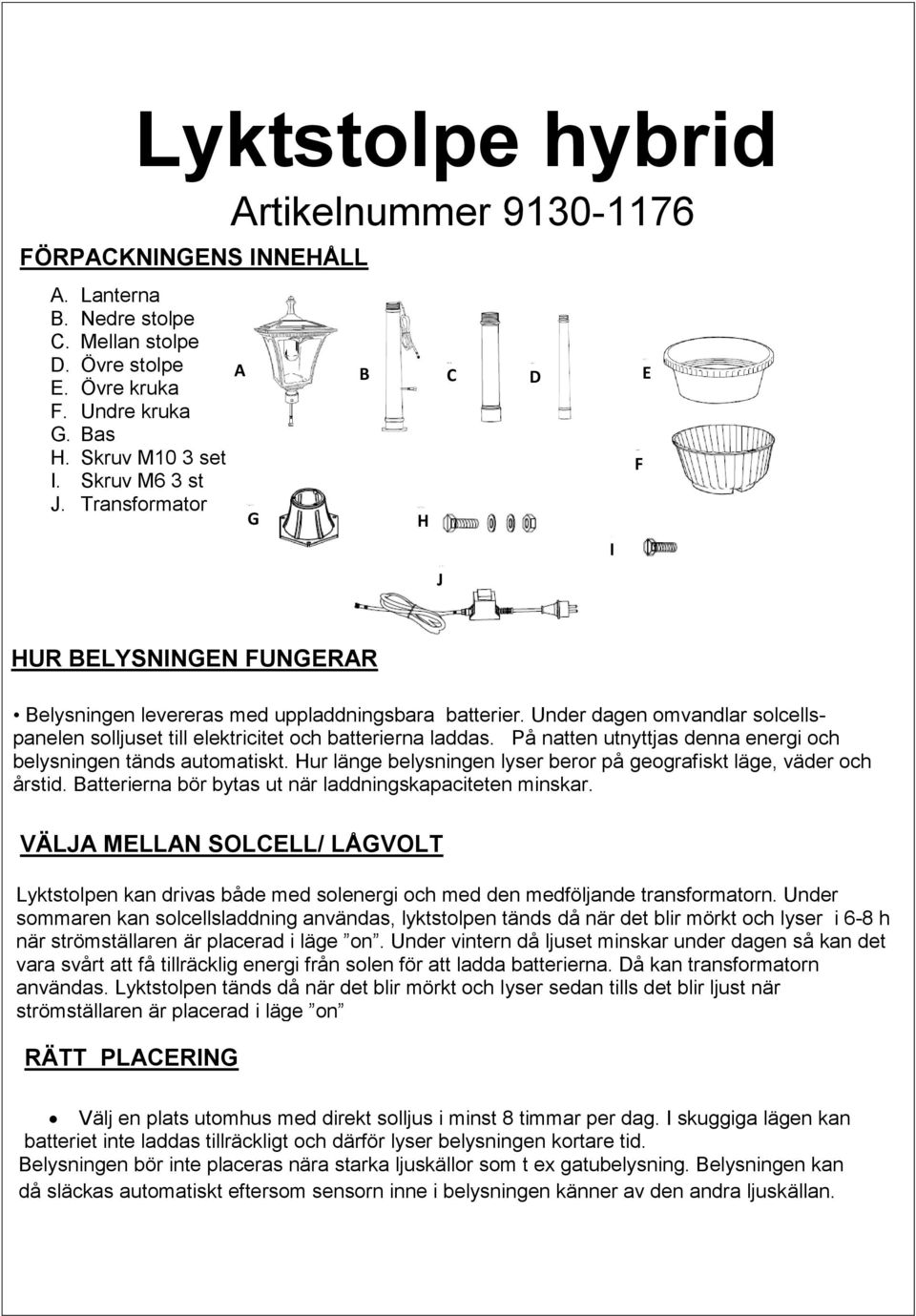

2 Lyktstolpe hybrid FÖRPACKNINGENS INNEHÅLL A. Lanterna B. Nedre stolpe C. Mellan stolpe D. Övre stolpe E. Övre kruka F. Undre kruka G. Bas H. Skruv M10 3 set I. Skruv M6 3 st J. Transformator Artikelnummer A B C D E G H J I F HUR BELYSNINGEN FUNGERAR Belysningen levereras med uppladdningsbara batterier. Under dagen omvandlar solcellspanelen solljuset till elektricitet och batterierna laddas. På natten utnyttjas denna energi och belysningen tänds automatiskt. Hur länge belysningen lyser beror på geografiskt läge, väder och årstid. Batterierna bör bytas ut när laddningskapaciteten minskar. VÄLJA MELLAN SOLCELL/ LÅGVOLT Lyktstolpen kan drivas både med solenergi och med den medföljande transformatorn. Under sommaren kan solcellsladdning användas, lyktstolpen tänds då när det blir mörkt och lyser i 6-8 h när strömställaren är placerad i läge on. Under vintern då ljuset minskar under dagen så kan det vara svårt att få tillräcklig energi från solen för att ladda batterierna. Då kan transformatorn användas. Lyktstolpen tänds då när det blir mörkt och lyser sedan tills det blir ljust när strömställaren är placerad i läge on RÄTT PLACERING Välj en plats utomhus med direkt solljus i minst 8 timmar per dag. I skuggiga lägen kan batteriet inte laddas tillräckligt och därför lyser belysningen kortare tid. Belysningen bör inte placeras nära starka ljuskällor som t ex gatubelysning. Belysningen kan då släckas automatiskt eftersom sensorn inne i belysningen känner av den andra ljuskällan.

Under dagen omvandlar solcellspanelen solljuset till elektricitet och batterierna laddas. På natten utnyttjas denna energi och belysningen tänds automatiskt.

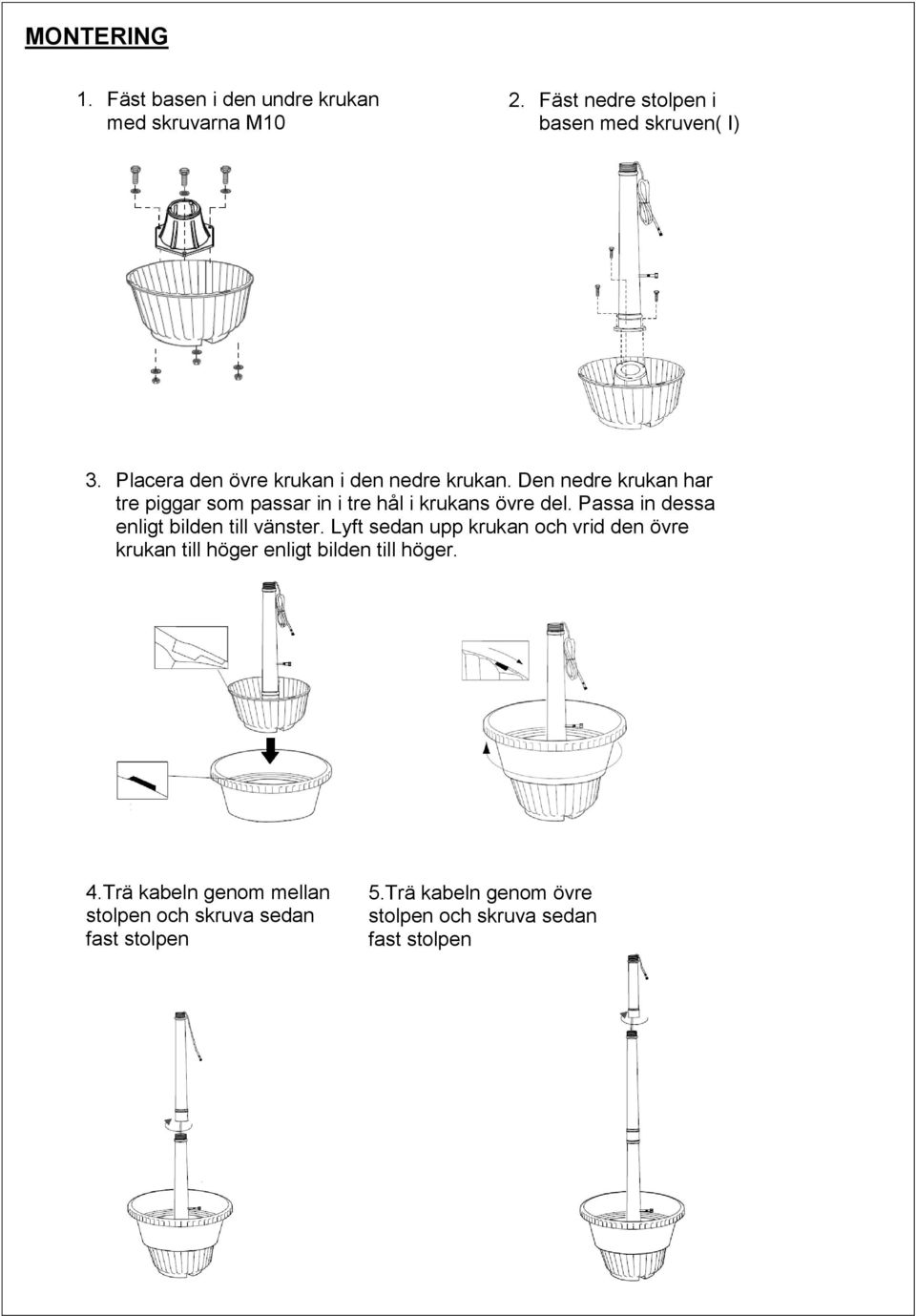

3 MONTERING 1. Fäst basen i den undre krukan med skruvarna M10 2. Fäst nedre stolpen i basen med skruven( I) 3. Placera den övre krukan i den nedre krukan. Den nedre krukan har tre piggar som passar in i tre hål i krukans övre del. Passa in dessa enligt bilden till vänster. Lyft sedan upp krukan och vrid den övre krukan till höger enligt bilden till höger. 4.Trä kabeln genom mellan stolpen och skruva sedan fast stolpen 5.Trä kabeln genom övre stolpen och skruva sedan fast stolpen

Passa in dessa enligt bilden till vänster.

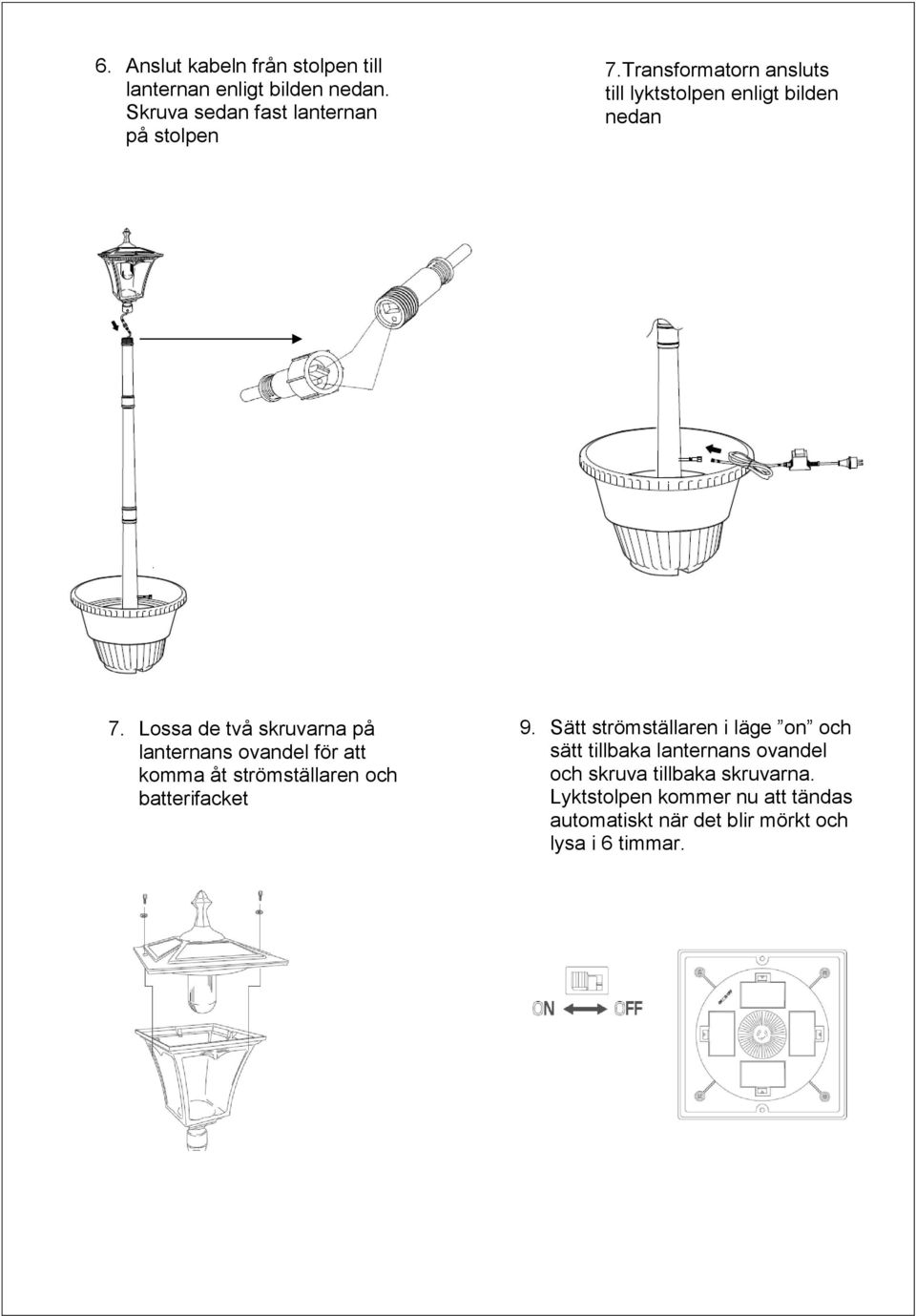

4 6. Anslut kabeln från stolpen till lanternan enligt bilden nedan. Skruva sedan fast lanternan på stolpen 7.Transformatorn ansluts till lyktstolpen enligt bilden nedan 7. Lossa de två skruvarna på lanternans ovandel för att komma åt strömställaren och batterifacket 9. Sätt strömställaren i läge on och sätt tillbaka lanternans ovandel och skruva tillbaka skruvarna. Lyktstolpen kommer nu att tändas automatiskt när det blir mörkt och lysa i 6 timmar.

Lossa de två skruvarna på lanternans ovandel för att komma åt strömställaren och batterifacket 9.

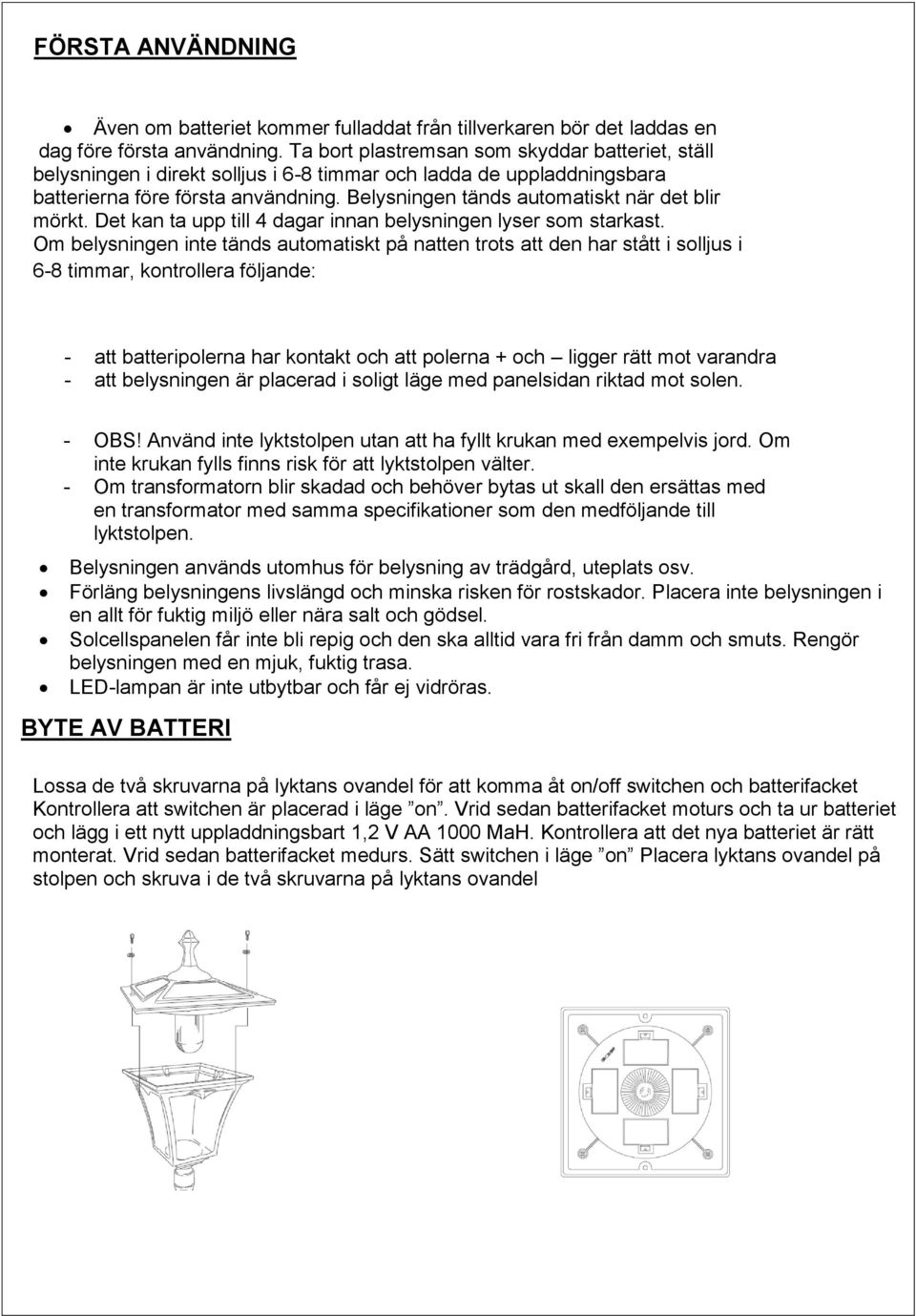

5 FÖRSTA ANVÄNDNING Även om batteriet kommer fulladdat från tillverkaren bör det laddas en dag före första användning. Ta bort plastremsan som skyddar batteriet, ställ belysningen i direkt solljus i 6-8 timmar och ladda de uppladdningsbara batterierna före första användning. Belysningen tänds automatiskt när det blir mörkt. Det kan ta upp till 4 dagar innan belysningen lyser som starkast. Om belysningen inte tänds automatiskt på natten trots att den har stått i solljus i 6-8 timmar, kontrollera följande: - att batteripolerna har kontakt och att polerna + och ligger rätt mot varandra - att belysningen är placerad i soligt läge med panelsidan riktad mot solen. - OBS! Använd inte lyktstolpen utan att ha fyllt krukan med exempelvis jord. Om inte krukan fylls finns risk för att lyktstolpen välter. - Om transformatorn blir skadad och behöver bytas ut skall den ersättas med en transformator med samma specifikationer som den medföljande till lyktstolpen. Belysningen används utomhus för belysning av trädgård, uteplats osv. Förläng belysningens livslängd och minska risken för rostskador. Placera inte belysningen i en allt för fuktig miljö eller nära salt och gödsel. Solcellspanelen får inte bli repig och den ska alltid vara fri från damm och smuts. Rengör belysningen med en mjuk, fuktig trasa. LED-lampan är inte utbytbar och får ej vidröras. BYTE AV BATTERI Lossa de två skruvarna på lyktans ovandel för att komma åt on/off switchen och batterifacket Kontrollera att switchen är placerad i läge on. Vrid sedan batterifacket moturs och ta ur batteriet och lägg i ett nytt uppladdningsbart 1,2 V AA 1000 MaH. Kontrollera att det nya batteriet är rätt monterat. Vrid sedan batterifacket medurs. Sätt switchen i läge on Placera lyktans ovandel på stolpen och skruva i de två skruvarna på lyktans ovandel

Belysningen tänds automatiskt när det blir mörkt. Det kan ta upp till 4 dagar innan belysningen lyser som starkast.

TEKNISK DATA Kapslingsklass Lyktstolpe IP 43 Specifikationer transformator Input 230 V ~50 HZ Output 12 Vac 500 ma 6VA Kapslingsklass IP 68 REKLAMATIONSRÄTT Enligt gällande lag ska produkten vid

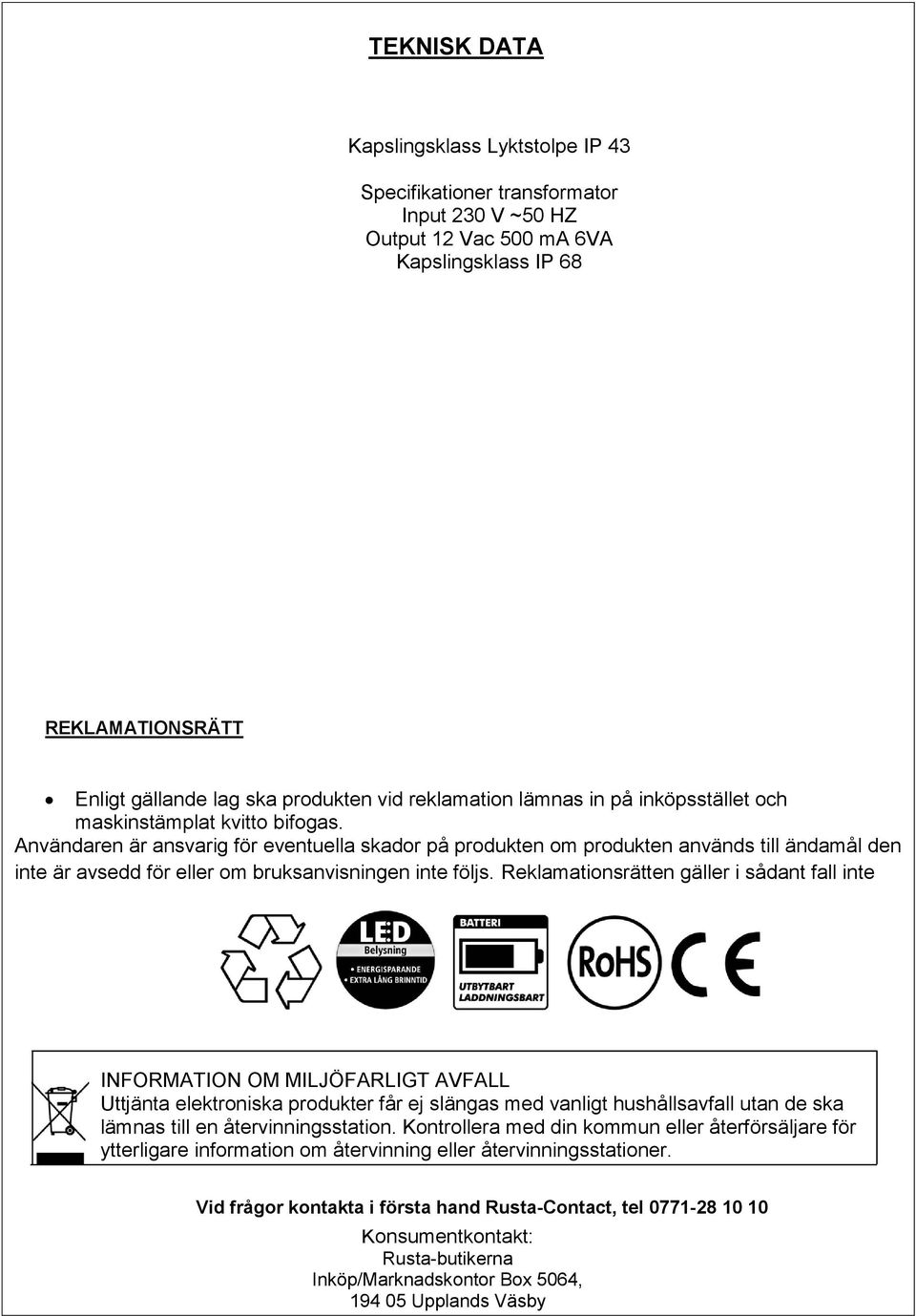

6 TEKNISK DATA Kapslingsklass Lyktstolpe IP 43 Specifikationer transformator Input 230 V ~50 HZ Output 12 Vac 500 ma 6VA Kapslingsklass IP 68 REKLAMATIONSRÄTT Enligt gällande lag ska produkten vid reklamation lämnas in på inköpsstället och maskinstämplat kvitto bifogas. Användaren är ansvarig för eventuella skador på produkten om produkten används till ändamål den inte är avsedd för eller om bruksanvisningen inte följs. Reklamationsrätten gäller i sådant fall inte INFORMATION OM MILJÖFARLIGT AVFALL Uttjänta elektroniska produkter får ej slängas med vanligt hushållsavfall utan de ska lämnas till en återvinningsstation. Kontrollera med din kommun eller återförsäljare för ytterligare information om återvinning eller återvinningsstationer. Vid frågor kontakta i första hand Rusta-Contact, tel Konsumentkontakt: Rusta-butikerna Inköp/Marknadskontor Box 5064, Upplands Väsby

Användaren är ansvarig för eventuella skador på produkten om produkten används till ändamål den inte är avsedd för eller om bruksanvisningen inte följs.
