1 Bruksanvisning Cebex TC 53 KONTAKTINFORMATION 9 fasta och 53 valfria program med vardera 30 segment CEBEX Keramikexperterna AB Malmö Erlandsrovägen 3 S-28 5 VINTRIE Tel Fax Stockholm Hammarby Fabriksväg 3 S STOCKHOLM Tel Fax Digital display med felangivelse Möjlighet till fördröjd start Självdiagnostiserande Göteborg Argongatan 8 S-3 53 MÖLNDAL Tel Fax Web Mail Info@cebex.se

2 BRUKSANVISNING FÖR PROGRAMCONTROLLER TC VER S - Juni 2007 SHORT FORM TILL GLASSMELTEUGNAR

3 Innehåll Tastatur och display Beskrivning av kontroll automatikens funktioner i olika lägen Programvärde (temperatur, step, tid, kwh osv.) Val av program Programmeringsexempel *Uptempereringsprogramförsmeltugn Timer inställning för fördröjd start Nödvendige program för smeltugn Felmeddelande

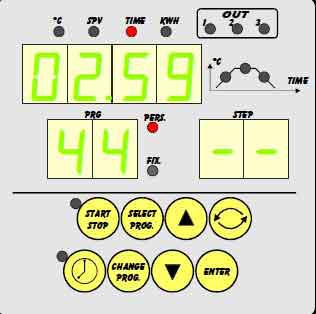

4 Tastatur och display Indikerar vilket värde det visas idenstoradisplayen. =aktuelltemperatur SPV = settpunktsvärde = ramptid KWh = energiförbruk Programdisplayen visar det valda programmet nr Lamporna visar den valda programgruppen. PERS = personliga program FIX = fasta program Start/stop av et valt program. Den röda lampan lyser när ett program har startat. TASTEN SKALL AKTIVERAS ICASEK. Denna tast aktiveras för att ställa in försenad start av ett program. Från min. till 60 timmar Med denna tast välger man programgrupp. PERS eller FIX Denna tast aktiveras för att programmera ett personligt program. TASTEN SKALL AKTIVERAS ICASEK indikerar extra reläutgånga. Visar om det aktiva steget är igång med en oppvärmning, en utjämningstid eller en avkylning. Visning av vilket steg som är aktivt under programmering eller aktivt programförlopp. När styrtavlan har stannat visas --`` Används till att bläddra igenom dom värden som kan visas i den stora displayen Används till att bekräfta varje värde under programmeringen Används till att ändra värden uppåt eller ner. Val av program nr. Värden på tid och temperatur Antal av program: Programgrupp PERS 53 stk. med 30 steg på varje program Programgrupp FIX 9 stk.

5 Beskrivning av kontrollautomatikens funktioner i olika lägen läge: TC 53 befinner sig i läge när inget program är startat. Indikeringslamporna vid / och R tangenten är släckta. Den stora displayen visar den aktuella ugns temperaturen. Idettalägetkanföljandeväljas: *Valavprogram. *Senastkördaprogrammetstotalatidochenergiförbrukningkanavläsas. *Startavprogramellerinställningavfördröjdstartiettvaltprogram. RUN läge: TC 53 befinner sig i RUN läge när ett program är startat och körs. Indikeringslamporna vid / tangenten lyser, -displayet visar det aktuella program nummret, -displayen visar det aktuella segmentet och en av dom tre diagram lamporna visar om det aktuella segmentet befinner sig ilägeuppvärmning,utjämningelleravvsvalning. Idettalägetkanföljandeväljas: *Avläsatidochenergiförbrukningsedanprogramstart. *MankanävenkontrolleraprogrammetsolikainställningarmedhjälpavPIL-tangenten. För vart tryck på PIL-tangenten upp flyttas programmet och den aktuella inställda punkten min. fram. För vart tryck på PIL-tangenten ner flyttas programmet och den aktuella inställda punkten min. tillbaka. När programmet är avslutat visas END i den stora displayen. För att komma tillbaka till läge: Tryck på / knappen. - RECOVERY läge: TC 53 lägger sig i RECOVERY läge om det under en program körning skett ett strömavbrott. När strömmen återvänder fortsätter automatiken köra i ett FIX läge dvs. med en förutbestämd temperatur stigning ( normalt 00ºC/h) tills set punkten när strömavbrottet skedde är nådd, därefter fortsätter programmet som vanligt. IRECOVERY-lägekommerstart/stoptangentenattblinkaoch displayen kommer att visa r. r R läge: TC 53 är i R läge när fördröjd start är aktiverat i ett program. Den återstående tiden för den fördröjda starten visas i den stora displayen. lampan över den stora displayen lyser och indikeringslamporna vid / samt R tangenten blinkar

6 Avläsning av program värde (temperatur, step, tid, kwh osv) Iläge: TC 53 är i läge och visar normalt den aktuella ugn temperaturen i den stora displayen. Lampan ºC lyser. Genom att trycka på BLÄDDER tangenten flera gånger, kan följande värden ses i den stora displayen: Totaltidförsenasteprogramkörningen(ex.6h22min) 2Energiförbrukningenfördensenasteprogramkörningen(ex.8.25kWh) 3Totalenergiförbrukning(sedandensista reset avenergiräknaren, (ex. 230 kwh) Iläge: TC 53 är i läge och visar normalt den aktuella ugn temperaturen i den stora displayen. Lampan ºC lyser. Genom att trycka på BLÄDDER tangenten flera gånger, kan följande värden ses i den stora displayen: Detaktuellasegmentvärdet(ex.23º) (SPV lampan lyser) 2Tidensedanprogramstart(ex.h25min) ( lampan lyser) 3Energiförbrukningsedanprogramstartex.8.25kWh) (kwh lampan blinkar) Totalenergiförbrukning(sedandensista reset avenergiräknaren, (ex. 230 kwh) (kwh lampan blinkar) OBS!: Om BLÄDDER knappen ej aktiveras inom några sekunder kommer automatiken att återgå till det normala läget För att nollställa/resette energi räknaren, tryck på BLÄDDER knappen tills den totala energi förbrukningen visas, tryck därefter på -tangenten i minst sek- energi räknaren är nu återställd.

7 Val av programgrupp och program Egna program (PERS): TC 53 har 53 st egna program som fritt kan programmeras. För att välja program grupp (PERS) tryck på PROG tangenten tills (PERS) lyser. Välj därefter program nummer (-53) med hjälp av PIL tangenterna. Program numret visas i -displayen. 0 0 SP V KWH STAR T 2 0 CH ANGE För programmerade program (FIX): TC 53 har 9 st FIX-program med fasta temperaturer och tider. För att välja program grupp (FIX) tryck på PROG tangenten tills lampan FIX lyser Välj därefter program nummer (-9) med hjälp av PIL tangenterna. Program numret visas i -displayen. 6 SP V KWH STAR T FIX-programmens fasta temperaturer och tider kan ändras på samma sätt som vid egna program, men inställningarna kommer att gå tillbaka till dom förinställda värdena när ett annat program väljs. CH ANGE Programmering av eget program Programmerings exempel: På dom följande sidor går vi igenom programmering exempel steg för steg. Notera: *Programmen byggs upp genom att ställa in tid och en temperatur i vart segment. Lamporna över den stora displayen visar vilket värde som inprogrammeras. *När en temperatur eller en tid har ställt in bekräftas detta med att trycka på -tangenten, varpå värdet sparas och automatiken fortsätter till nästa segment. *Ett program kan bestå av max. 3 segment. *Ett program avslutas alltid med ett segment, där tiden sätts till som då tolkas av automatiken som ett END-kommando och förhindrar därmed att programmet vid körning fortsätter i ev. tidigare sparade segment. *Under programmeringen kan man gå fram med -tangenten eller tillbaka iprogrammet medhjälpav BLÄDDER -tangenten. *Om ett tomt program eller ett program med tiden satt till i steg försöker startas kommer automatiken att visa felmeddelandet ER26 i den stora displayen. Tryck -tangenten för reset av felmeddelandet.

8 Program No. Up tempering for ScandiMelt Page : TC 53 är i -MODE och skall nu programmeras. Tryck PROG Välj PERS programgruppen Håll tasten nere i ca sek. Välj program nr. Tryck PROG Håll tasten nere i ca sek Inställ tiden till.00 timmar. Tryck för att Ställ in temperaturen till 0 Tryck för att Inställ tiden till 6.00 timmar. Tryck för att Ställ in temperaturen till 0. Förgående temperatur visas Tryck för att Inställ tiden till 5.00 timmar. Tryck för att Ställ in temperaturen till 300 Tryck för att OBS! There could be small differences depending of software version.

9 Program No. Up tempering for ScandiMelt Page 2: Inställ tiden till.00 timmar. Tryck för att Ställ in temperaturen till 300. Förgående temperatur visas Tryck för att Inställ tiden till 5.00 timmar. Tryck för att Ställ in temperaturen till 750 Tryck för att Inställ tiden till 7.00 timmar. Tryck för att Ställ in temperaturen till 00 Tryck för att Tryck PILTAST NER For at hålla sista temperatur. Tryck för att Programmeringen er nu avsluttet og programmet er sparat som program nr OBS! There could be small differences depending of software version. : Välj program nr. med PILTAST Tryck / Håll tasten nere i ca sek.

10 Timer inställning för fördröjd start Programmering: Timer aktiveras genom att hålla R tangenten intryckt i ca sek. tills siffrorna i den stora dispalyen blinkar. Ställ in den önskade tiden med PIL-tangenten och bekräfta med tangenten. Den inställda tiden sparas. Starta av program med fördröjd start Start: Välj det önskade programmet. Tryck på R-tangenten Du hör ett BEEP ljud och timern börjar räkna ner. Lamporna vid R och / tangenterna samt punktat idenstoradisplayenblinkar. När tiden runnit ut startas programmet. Timern stannas genom att trycka på R-tangenten PE RS. PRO G. När timern är aktiv kan timertiden ändras med PIL tangenterna. OBS! Nästa gång timern aktiveras, startar den med den redan programmerade tiden.

11 Program för smeltugn Program No. för uptemperering h h h.00 h h h h 00 (00) Program No. 2 Arbejdsprogram IN HOURS h 0.00 h h h 00 (00) IN HOURS Program No. 3 Nertemperering h h h END IN HOURS

12 Felmeddelande Fel kod ER2 ER22 ER23 ER2 ER25 ER26 ER28 ER3 ER - ER2 ER3 EREC ERAL EAFS Orsak Hardware fel Reserverat Reserverat Reserverat Program med ogiltiga data Start av program utan data Reserverat Hardware fel Termoelement fel Fel på kalt löddsted Långvarigt strömavbrott Reserverat Väntetid överskidet i prog. Lösning Kontrollera prog. Kontrollera prog. Kontrollera termoelement eller mätkrets Starta om Kontrollera varmeelementar ALL Temperaturgränsa överskidet Kontrollera varmeelementar ALL2 Konfigurerat alarm aktiv
