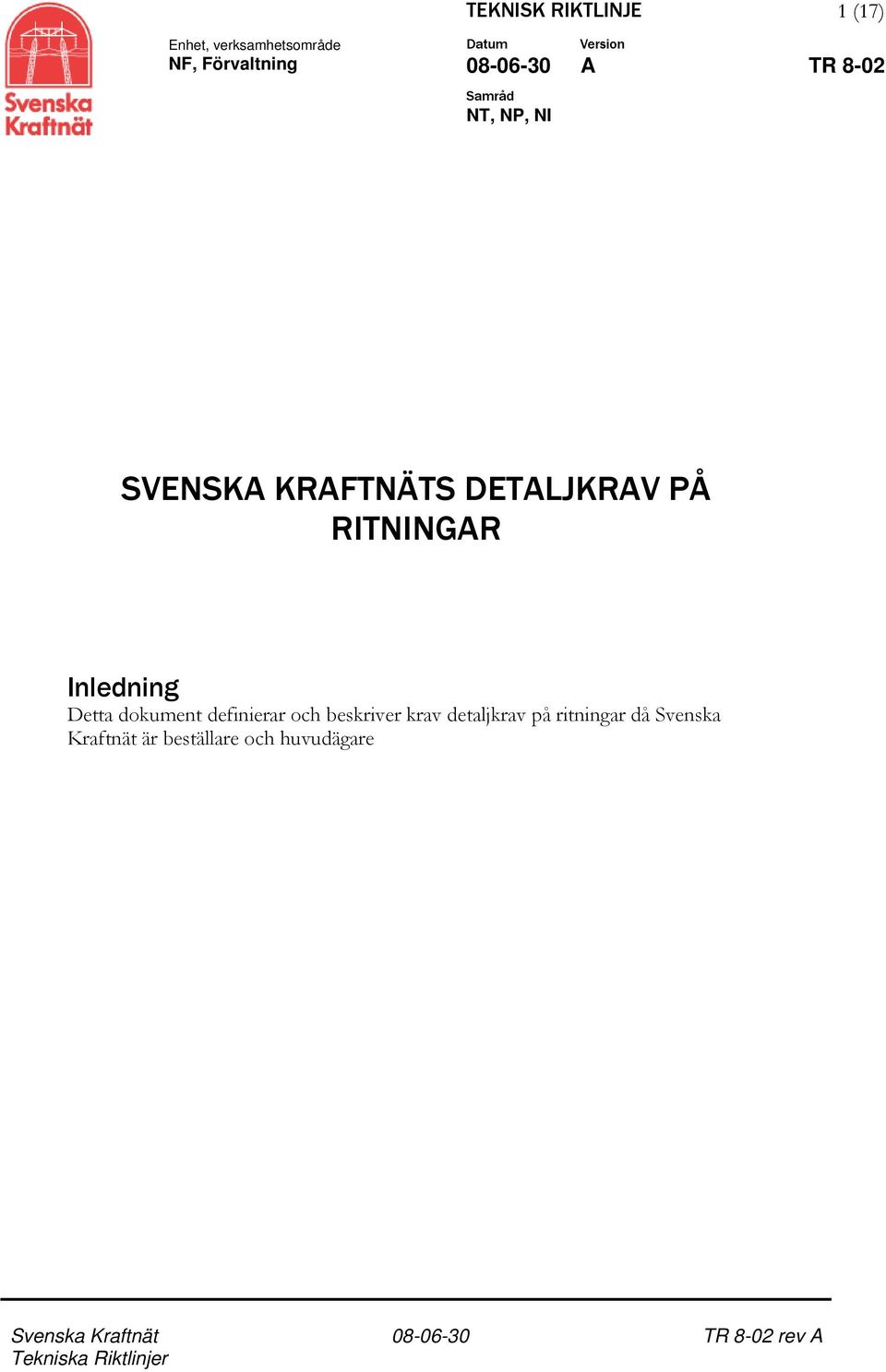

1 TEKNISK RIKTLINJE 1 (17) Enhet, verksamhetsområde Datum Version NF, Förvaltning A TR 8-02 Samråd NT, NP, NI SVENSKA KRAFTNÄTS DETALJKRAV PÅ RITNINGAR Inledning Detta dokument definierar och beskriver krav detaljkrav på ritningar då Svenska Kraftnät är beställare och huvudägare

2 2 (17)

3 3(17) Innehåll 1 Generella krav Ansvar Dokumentationsleverans Produktion och revidering av information Fysiska original Revideringar av fysiska original Scannade ritningar Allmänna ritningar Revideringar av elektroniska original Omritning av original Makulering av original Revideringar på kopior Cad-ritningar Programvara Ritningsblanketter Rittekniskt Rithuvud Plottning Övriga ritningar och dokument Skannade ritningar Listor, tabeller Löpande text Manualer och instruktioner Ritningslista Kabellista Skåpdokumentation... 16

4 4(17) 1 Generella krav Detta dokument definierar och beskriver hur dokumentation skall utformas då Svenska Kraftnät är beställare och huvudägare. Uppläggningen av dokumentspecifikationen är sådan att i första hand hänvisa till etablerade standarder och i den mån som undantag skall göras framgår detta av specifikationen. Disciplinspecifika krav redovisas i Dokumentinstruktion per teknikområde och det är leverantörens skyldighet att ta del av dessa innan arbetet påbörjas. De övergripande kraven på ritningar är att de ska vara tydliga, ha god läsbarhet och lätta att förstå. Schemaritningar skall även efter utskrift i A4-format ha fullgod läsbarhet. Svenska Kraftnät har tolkningsföreträde med avseende på om kraven uppfylls. Efter varje ny upphandling skall konsult/leverantör leverera in prov på ritningar. Provet skall innehålla alla de typer av ritningar som skall ingå i leveransen. Dokumentationen skall vara utförd enligt Svenska Kraftnäts krav och riktlinjer. 1.1 Ansvar Svenska Kraftnät ansvarar för: Att gällande ritningsmallar och instruktioner finns tillgängliga i anläggningsdokumentationssystemet Banken. Att vara behjälplig vid frågor och eventuella problem. Att så snart det är möjligt utföra kontroll på handlingar som ska levereras för godkännande. Konsult/leverantör ansvarar för: Att dokumentationen som ska levereras uppfyller kraven i detta dokument. Själva dokumentationen tills dess att ritningsfilerna finns registrerade i Banken och godkänts av beställaren. Hålla med en dokumentationssamordnare (en utsedd per leverantör) vilken skall namnges i samband med beställning. Samordnaren ansvarar för att all dokumentation följer Svenska Kraftnäts krav och riktlinjer. 1.2 Dokumentationsleverans All dokumentation levereras digitalt men en ritningsleverans skall också innehålla överenskommet antal omgångar (vanligtvis 3) papperskopior utskrivna i blankettens standardformat. Om leveransen omfattar dokument i format större än A3 skall dessa levereras utskrivna i ritningens verkliga format i överenskommet antal omgångar och vikas till A4-format som kan hålslås. Dokumentväska och dess filer måste levereras zippade på CD/DVD p.g.a. att kopieringsprogram klipper de långa filnamnen. Som huvudregel gäller att endast en station eller linje per skiva får förekomma. Vid mindre leveranser (efter överenskommelse med Svenska Kraftnät) kan dock flera få förekomma, dessa ska

5 5(17) då tydligt separeras. Excel mallen ska vara rätt ifylld enligt medföljande instruktion. Innan leverans måste funktionen Kontrollera data i Excelbladet användas. 2 Produktion och revidering av information Dokumentationstekniska krav på producerade och reviderade dokument ges i dokumentet Tekniska riktlinjer TR8-01. Övriga områdesspecifika krav på dokumentation ges i Dokumentinstruktion per teknikområde. Informationen ska levereras så tidigt som möjligt för att undvika extra arbete och för att höja kvaliteten på dokumentationen. Nya anläggningsdokument för stationer och ledningar, där Svenska Kraftnät är huvudman, ska produceras i elektroniskt format. De enda manuellt producerade dokument som tillåts registrering är övertagna ritningar rörande samägda och nyinköpta stationer och ledningar. Nya ritningar där Svenska Kraftnät inte är huvudman används huvudmannens ritningsramar, vilka också erhålls hos Svenska Kraftnät. Undantag är s.k. BASRITNINGAR på tele, där används Svenska Kraftnäts ramar med respektive huvudmans ritningsnummer. Alla ritningar som ges ett ritningsnummer från Svenska Kraftnät ska registreras i Svenska Kraftnät dokumentregister. Tillkommer eller makuleras ritningar skall referenser till dessa dokument uppdateras. 2.1 Fysiska original Överföring av fysiska original till datamedia pågår inom Svenska Kraftnät. Manuella ändringar i ritningar ska undvikas. Vid en större revision av en anläggning gäller principen att samtliga ritningar ska ritas om till elektroniskt original. Även vid ändringar av enstaka ritningar ska ritningen normalt ritas om till elektroniskt original. Ändringar av fysiska original sker alltid i samråd med Svenska Kraftnäts dokumentationsenhet. 2.2 Revideringar av fysiska original Original som ska revideras lånas hos Svenska Kraftnäts dokumentationsenhet, även då Svenska Kraftnät inte är huvudman på stationen. Om arbetet ska utföras av en konsult eller entreprenör utlämnas berörda original direkt från Svenska Kraftnät. Efter slutfört arbete återlämnas originalen försedda med ändringsnoteringar till Svenska Kraftnäts dokumentationsenhet och åtföljda av ett ändringsmeddelande. Ändringsmeddelandet är en lista med ritningsnummer på alla reviderade ritningar. I möjligaste mån ska fysiska original överföras till elektronisk form. 2.3 Scannade ritningar En ritning kan även överföras till elektronisk format genom scanning i samband med utlåning alternativt återlämnande av original. Scannade ritningar skall vara av formatet: Okomprimerat TIFF format, 300dpi. Vid större modifiering bör alltid dokumentet ritas om till elektroniskt original.

6 6(17) 2.4 Allmänna ritningar Vid revidering av befintliga allmänna ritningar får ingenting raderas ifrån ritningen utan endast tillägg är tillåtet. Vid nyproduktion skall all dokumentation platsbindas dvs inga allmänna ritningar vid nyproduktion. 2.5 Revideringar av elektroniska original Alla reviderade versioner av elektroniska ritningar sparas i Svenska Kraftnät dokumentregister även utgångna dokument. De gamla revisionerna blir låsta för ändringar men kan visas och skrivas ut. 2.6 Omritning av original Vid omritning av ritningar måste all gällande information från den gamla ritningen överföras till den nya. Detta gäller även informationen i ritningshuvudet t.ex. Ritad av. På en ritning som ritats om ska en revideringsnot införas med texten Omritad plus en förklarande text om införda ändringar. Fysiska original ska vid omritning alltid överföras till elektronisk form. De ersatta originalen ska returneras med en notering om att ritningen är omritad (ej makulerad). Efter omritning till elektroniskt original kasseras fysiska original av dokumentationsenhet. Skannad version av elektroniska ritningar som ritas om (alt. överförs) till dwg sparas i dokumentregistret som en äldre revision. 2.7 Makulering av original Följande text gäller ej allmänna ritningar: Ritningar som inte längre är giltiga ska makuleras. Vid makulering utgår ritningsoch bladnummer. Endast Svenska Kraftnät dokumentationsenhet får verkställa makulering av ritningar. Utkvitterade original på plast, väv etc. som ska makuleras återlämnas med ett makuleringsmeddelande. Detta ska innehålla anläggning, ritningsnummer, bladnummer och makuleringsdatum på berörda ritningar. Makulering av allmänna ritningar är ej tillåtet. 2.8 Revideringar på kopior Ändringar initieras ofta av personal som sköter drift och underhåll. Kopior att ändra tillhandahålls av dokumentationsenheten efter beställning. Ändringar på papperskopior ska alltid göras med olika färger: Rött Gult Tillkommande information Information som ska raderas De ändrade kopiorna ska om ej annat föreskrivs skickas till Svenska Kraftnäts dokumentationsenhet som ombesörjer införandet på original. Det gäller även ritningar som avser utrustning ägd av Svenska Kraftnät i stationer med annan huvudman.

7 7(17) 3 Cad-ritningar 3.1 Programvara Cad-ritningar ska produceras i Autodesks dwg-format. Om Cad-ritningar ska produceras i annan programvara så ska en skriftlig förfrågan om detta avsteg skickas till Svenska Kraftnät. Ritningar ska alltid levereras i Autodesks dwg-format. Innan produktion av ritningar i annan programvara godkänns ska testritningar skickas till Svenska Kraftnät för utvärdering. Endast skriftligt godkännande av avsteg från detta krav godtages. Även originalformatets filer ska levereras. Programvara och verstioner I banken finns Cad-ritningar ifrån version Autocad R13, ingen ersättning för lyft till nyare version av Autocad utgår. Leverans av ny dokumentation ska ske i följande version AutoCad 2000i AutoCad 2001 AutoCad 2002 AutoCad 2003 AutoCad 2004 AutoCad Ritningsblanketter Ritningsblanketter finns i Banken med dokumentnummer Följande ritningsblanketter gäller: A0.dwg (bör undvikas) A1.dwg A1S.dwg A2.dwg A3.dwg A4.dwg A4L.dwg (liggande A4) xls-mallar för skåpdokumentation Basritningar för teledokumentataion Ritningshuvudet får EJ förändras, dvs. exploderas och sparas om (explode). 3.3 Rittekniskt Varje ritningsfil får endast innehålla en ritningsblankett/ blad d.v.s. man får inte rita flera blad på samma ritning.

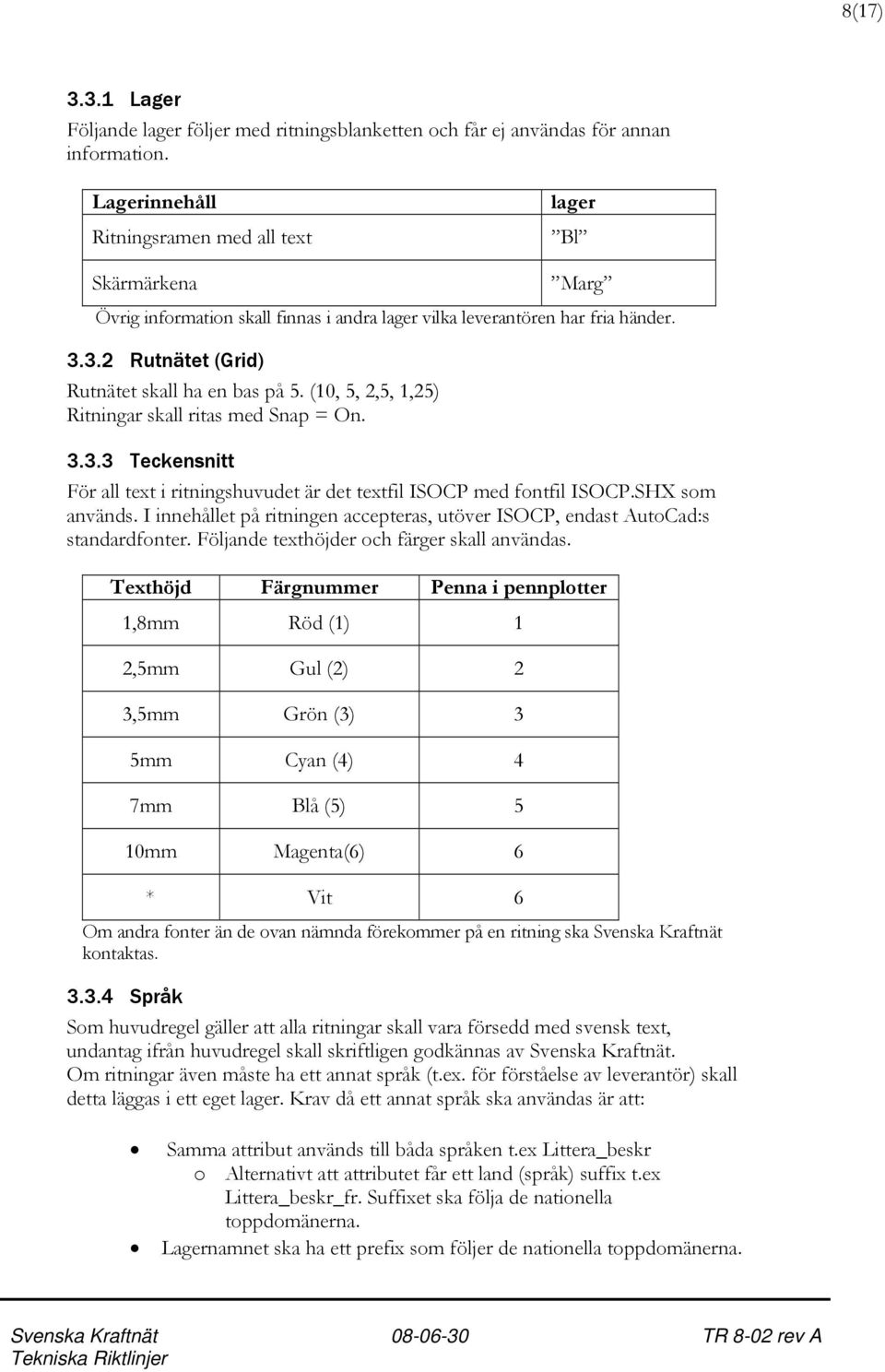

8 8(17) Lager Följande lager följer med ritningsblanketten och får ej användas för annan information. Lagerinnehåll Ritningsramen med all text lager Bl Skärmärkena Marg Övrig information skall finnas i andra lager vilka leverantören har fria händer Rutnätet (Grid) Rutnätet skall ha en bas på 5. (10, 5, 2,5, 1,25) Ritningar skall ritas med Snap = On Teckensnitt För all text i ritningshuvudet är det textfil ISOCP med fontfil ISOCP.SHX som används. I innehållet på ritningen accepteras, utöver ISOCP, endast AutoCad:s standardfonter. Följande texthöjder och färger skall användas. Texthöjd Färgnummer Penna i pennplotter 1,8mm Röd (1) 1 2,5mm Gul (2) 2 3,5mm Grön (3) 3 5mm Cyan (4) 4 7mm Blå (5) 5 10mm Magenta(6) 6 * Vit 6 Om andra fonter än de ovan nämnda förekommer på en ritning ska Svenska Kraftnät kontaktas Språk Som huvudregel gäller att alla ritningar skall vara försedd med svensk text, undantag ifrån huvudregel skall skriftligen godkännas av Svenska Kraftnät. Om ritningar även måste ha ett annat språk (t.ex. för förståelse av leverantör) skall detta läggas i ett eget lager. Krav då ett annat språk ska användas är att: Samma attribut används till båda språken t.ex Littera_beskr o Alternativt att attributet får ett land (språk) suffix t.ex Littera_beskr_fr. Suffixet ska följa de nationella toppdomänerna. Lagernamnet ska ha ett prefix som följer de nationella toppdomänerna.

9 9(17) Model/Paperspace Generellt för ritningar gäller att alla delar av ritningen ska ligga i AutoCAD s modelspace. Detta gäller även för ritningsramen. Undantag från huvudregeln se pkt Måttsatta ritningar och 3D ritningar Alla leveranser som innehåller information i paperspace måste skriftligen godkännas av Svenska Kraftnät. Förutsättningar för godkännande är: Anledning till att inte leverera i modelspace Övriga riktlinjer för dokumentation ska uppfyllas Skala Generellt för ritningar gäller att Skala skall vara 1:1 och behöver ej anges i ritningshuvudet. Undantag från huvudregeln se Måttsatta ritningar och 3D ritningar På ritning skall det alltid finnas en (1) huvudskala, om fler skalor skall användas måste det visas tydligt på ritningen vilken del det gäller och vilken skala som gäller. Huvudskala skall stå i ritningshuvudet, enligt formatet 1:200. Följande huvudskalor skall gälla: 1:1, 1:2, 1:4, 1:8, 1:10, 1:16, 1:20, 1:30, 1:40, 1:50, 1:100, 1:200, 1:250, 1:400 Skala om blanketten/ ritningen: Hela ritningsramen markeras och skalas upp med samma skalfaktor som ritningen ska ha. Utgångspunkt för skalningen (base point) ska vara 0,0. Setvariabeln LTSCALE sätts till samma värde som skalan på ritningen. Setvariabeln DIMSCALE sätts till samma värde som skalan på ritningen Externa Referenser (Xref) Externa referenser hanteras ej inom Svenska Kraftnät. Om ritningar produceras med Xrefar så ska dessa införas i ritningen (Bind) innan leverans Linjer Linjebredd Färgnummer Penna i pennplotter 0,18mm Röd (1) 1 0,25mm Gul (2) 2 0,35mm Grön (3) 3 0,5mm Cyan (4) 4

10 10(17) 0,7mm Blå (5) 5 1,0mm Magenta(6) 6 * Vit Vid leverans Ritningen ska vara sparat i zoom extents läge. Så kallade shapes bör så långt som möjligt undvikas. Externa referenser xref får ej finnas. Alla objekt skall vara redigerbara i AutoCAD s grundutförande. Alla lager skall vara tända och det får inte finnas information på släckta lager. Undantag gäller för språk lager samt för de applikationer, exempelvis ElMaster där lager som normalt är släckta ska vara släckta även vid leverans till Svenska Kraftnät. Vilka lager det berör skall meddelas Svenska Kraftnät innan leverans. Ritningen ska vidare vara rensad via kommando purge Enheter Endast SI-enheter är tillåtna på ritningar Alla mått på ritningen skall anges i mm Ritningsblankett Entreprenören ska se till att rätt ritningsblanketter av senaste version hämtas vid varje nytt arbete och att dessa används. Ritningsblanketten ska ha insättningspunkt 0,0 i grundkoordinatnätet (WCS). Ingen information får placeras utanför ritningsblanketten. Ritningsblankettens storlek utgörs av skärmärkena på ritningen. 0,0 nedre vänstra hörnet (nedre vänstra skärmärket) och nominellt mått övre högra hörnet (övre högra skärmärket), se nedan: Format A0 A1 A1S A2 A3 A4 A4L Nominellt mått 1189, 841 mm 841, 594 mm 594, 841 mm 594, 420 mm 420, 297 mm 210, 297 mm 297, 210 mm

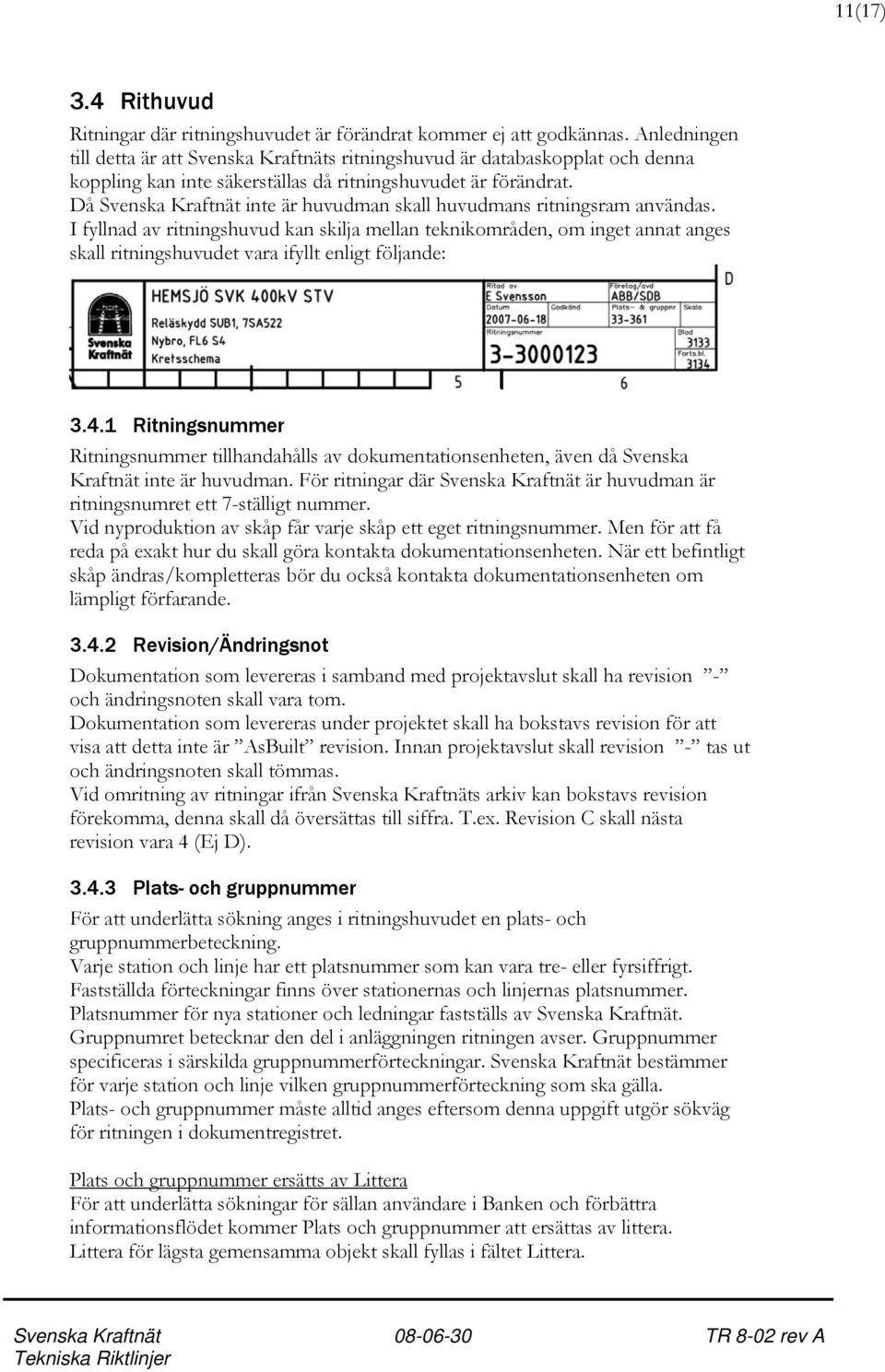

11 11(17) 3.4 Rithuvud Ritningar där ritningshuvudet är förändrat kommer ej att godkännas. Anledningen till detta är att Svenska Kraftnäts ritningshuvud är databaskopplat och denna koppling kan inte säkerställas då ritningshuvudet är förändrat. Då Svenska Kraftnät inte är huvudman skall huvudmans ritningsram användas. I fyllnad av ritningshuvud kan skilja mellan teknikområden, om inget annat anges skall ritningshuvudet vara ifyllt enligt följande: Ritningsnummer Ritningsnummer tillhandahålls av dokumentationsenheten, även då Svenska Kraftnät inte är huvudman. För ritningar där Svenska Kraftnät är huvudman är ritningsnumret ett 7-ställigt nummer. Vid nyproduktion av skåp får varje skåp ett eget ritningsnummer. Men för att få reda på exakt hur du skall göra kontakta dokumentationsenheten. När ett befintligt skåp ändras/kompletteras bör du också kontakta dokumentationsenheten om lämpligt förfarande Revision/Ändringsnot Dokumentation som levereras i samband med projektavslut skall ha revision - och ändringsnoten skall vara tom. Dokumentation som levereras under projektet skall ha bokstavs revision för att visa att detta inte är AsBuilt revision. Innan projektavslut skall revision - tas ut och ändringsnoten skall tömmas. Vid omritning av ritningar ifrån Svenska Kraftnäts arkiv kan bokstavs revision förekomma, denna skall då översättas till siffra. T.ex. Revision C skall nästa revision vara 4 (Ej D) Plats- och gruppnummer För att underlätta sökning anges i ritningshuvudet en plats- och gruppnummerbeteckning. Varje station och linje har ett platsnummer som kan vara tre- eller fyrsiffrigt. Fastställda förteckningar finns över stationernas och linjernas platsnummer. Platsnummer för nya stationer och ledningar fastställs av Svenska Kraftnät. Gruppnumret betecknar den del i anläggningen ritningen avser. Gruppnummer specificeras i särskilda gruppnummerförteckningar. Svenska Kraftnät bestämmer för varje station och linje vilken gruppnummerförteckning som ska gälla. Plats- och gruppnummer måste alltid anges eftersom denna uppgift utgör sökväg för ritningen i dokumentregistret. Plats och gruppnummer ersätts av Littera För att underlätta sökningar för sällan användare i Banken och förbättra informationsflödet kommer Plats och gruppnummer att ersättas av littera. Littera för lägsta gemensamma objekt skall fyllas i fältet Littera.

12 12(17) Beskrivningsfälten Rad 1 Fritext Rad 2 Fritext Rad 3 Dokumentationstyp Disciplinspecifika krav redovisas i Dokumentinstruktion per teknikområde Företagsnamn Företagetsnamn skall alltid fyllas i fältet Företag/Avd Firmalogo mm Eventuell Firmalogo/ritningshuvud från entreprenören ska placeras ovanför Svenska Kraftsnäts ritningshuvud. Får EJ blockas med ramen Förtydligande av ritningshuvudets ifyllnad, med exempel Fritext rad 1: Fritext rad 2: Fritext rad 3: Fritext rad 4: STATIONS alt. LEDNINGENS NAMN med versaler Objekt, tex. Reläskyddskanal Typ av objekt, t.ex. PSE51 Typ av ritning, t.ex. Kretsschema, Enlinjeschema Ritad av: Namn t.ex. C. Olsson Företag/Avd: Företag/Avdelning t.ex. SvK/NP Datum: ÅÅÅÅ-MM-DD Plats- & gruppnr: XXX-XX.X tex 5539 EL-TN-210 Skala: Endast ritningens huvudskala, finns ingen skala skall rutan vara tom, övriga skalor får skrivas på ritningen Godkänd: Godkänd av, t.ex. PJn Ritningsnummer: T.ex (Svenska Kraftnät har ny 7-siffrig nummerserie sedan mars -06). Blad: T.ex Forts. bl.: Ritningen fortsätter på.. Finns inget fortsättningsblad skall rutan vara tom, dvs inget streck Ändringsnotens ifyllnad: Ny ritning har ingen ändringsnot. Finns ändringsnot omvandlas bokstäver till siffror, tex. bef. änot C blir nästa änot. 4. Datum på änot skrives också: åååå-mm-dd Omritad ritning där behålles namnet på ursprunglig konstruktör samt datum. Står det datum tex skrives det lämpligen om till och här skriver ny konstruktör in sin sign. i rutan för Ändrad av. 3.5 Plottning Plottning skall göras plottningsalternativet Extend. För att det ska bli rätt vid utskrift oberoende av vilken skrivare man använder ligger ritningsramen och skärmärkena på olika lager.

13 13(17) Status på lagren vid plottning med Laserskrivare (A3, A4) Lagerinnehåll lager Lagerstatus Ritningsramen med all text Bl Tänd Skärmärkena Marg Släckt Status på lagren vid plottning med Pennplotter (A0, A1, A2) Lagerinnehåll lager Lagerstatus Ritningsramen med all text Bl Tänd Skärmärkena Marg Tänd

14 14(17) 4 Övriga ritningar och dokument 4.1 Skannade ritningar Skannade dokument skall vara i TIF format (Tag Image File Format) version 5 eller senare och utan komprimering. Upplösningen skall vara 300 dpi. Skannade dokument bör behandlas med ett bildbehandlingsprogram för att korrigera ritningen samt göra den tydligare och med högre kvalitet. 4.2 Listor, tabeller Kabellistor lånas inte ut. Leverantör får en kopia på originalet, där de bokade kabelnummer som erhållits förs in. Använd röd färg för sådant som skall in på ritningen och gul för sådant som skall tas bort. Kabelnummer skall alltid bokas hos dokumentationsenheten även där inte Svenska Kraftnät är huvudman. Programvara och versioner Listor och tabeller ska levereras i Microsoft Excel. Efter överenskommelse med Svenska Kraftnät kan Word Accepteras. Leverans av ny dokumentation ska ske i följande version Microsoft Excel Löpande text Programvara och versioner Löpande texter ska levereras i Microsoft Word. Leverans av ny dokumentation ska ske i följande version Microsoft Word Manualer och instruktioner Löpande texter ska levereras i Adobes PDF/A-format. Alla blad samlade i en fil för respektive programvara. Programvara och versioner Leverans av ny dokumentation ska ske i följande version Adobe Acrobat 7, PDF/A

15 15(17) 4.5 Ritningslista Ritningslistan är en gemensam förteckning över samtliga stationsbundna ritningar under en station. Flera ritningslistor får ej förekomma. Ritningslistan har ett eget ritningsnummer under vilket de skilda anläggningsdelarna har egna bladnummerserier. Den bladnummerindelning som ska gälla visas i tabell. Blad nr Blad 1:1- Blad 2:1- Blad 3:1- Blad 4:1- Blad 5:1- Blad 6:1- Blad 7:1- Blad 8:1- Blad 9:1- Blad 10:1- Blad 11:1- Blad 12:1- Blad 13:1- Blad 14:1- Blad 15:1- Blad 16:1- Blad 17:1- Blad 18:1- Blad 19:1- Blad 20:1- Blad 21:1- Blad 22:1- Innehåll Innehållsförteckning (bladindelning) Allmänna ritningar (scheman, situationsplaner, listor Generatoruppställning Transformator- och reaktoruppställningar Intag, utskov, sken- och kabelschakt Kontrollrums-, förråds- och tryckluftsbyggnader, bostäder, skyddsrum Fundament (exklusive transformatorfundament) Stålkonstruktioner Elmontage (bladindelning efter spänningsnivåer) Lokalkraftanläggning, växelström Lokalkraftanläggning likström Belysning Kontrollanläggning Tele- och fjärrkontrollanläggning Tryckluftsanläggning och brandskydd Oljeanläggning Kyl- och ventilationsanläggning Övrig VVS-anläggning Kabelförläggning, högspänningskablar > 1 kv Kabelvägar och kabelgenomföringar Jordnings- och stängselritningar Firmaritningar (apparatritningar, orubricerade anläggningsritningar etc.) Bladindelning för ritningslista

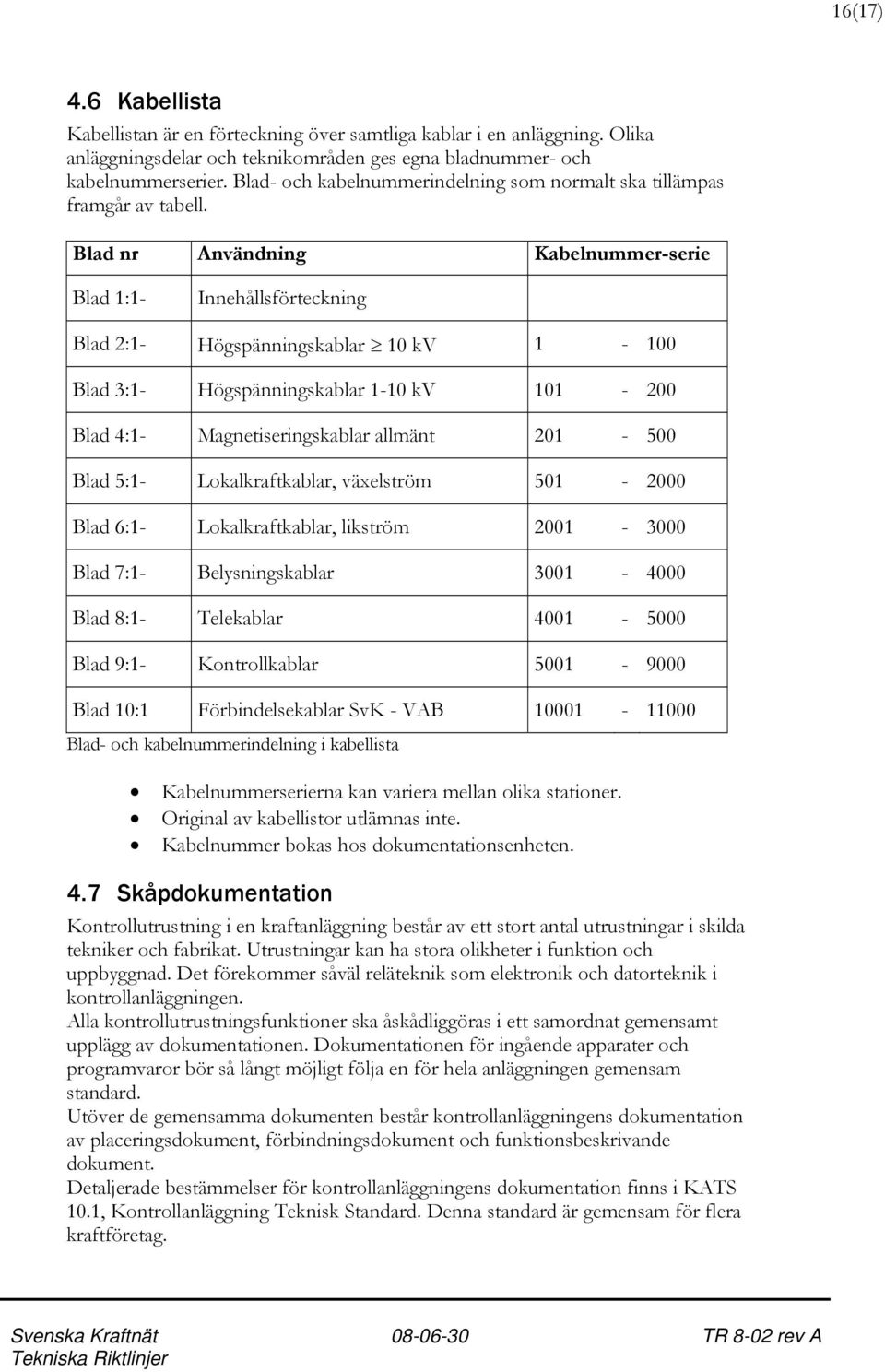

16 16(17) 4.6 Kabellista Kabellistan är en förteckning över samtliga kablar i en anläggning. Olika anläggningsdelar och teknikområden ges egna bladnummer- och kabelnummerserier. Blad- och kabelnummerindelning som normalt ska tillämpas framgår av tabell. Blad nr Användning Kabelnummer-serie Blad 1:1- Innehållsförteckning Blad 2:1- Högspänningskablar 10 kv Blad 3:1- Högspänningskablar 1-10 kv Blad 4:1- Magnetiseringskablar allmänt Blad 5:1- Lokalkraftkablar, växelström Blad 6:1- Lokalkraftkablar, likström Blad 7:1- Belysningskablar Blad 8:1- Telekablar Blad 9:1- Kontrollkablar Blad 10:1 Förbindelsekablar SvK - VAB Blad- och kabelnummerindelning i kabellista Kabelnummerserierna kan variera mellan olika stationer. Original av kabellistor utlämnas inte. Kabelnummer bokas hos dokumentationsenheten. 4.7 Skåpdokumentation Kontrollutrustning i en kraftanläggning består av ett stort antal utrustningar i skilda tekniker och fabrikat. Utrustningar kan ha stora olikheter i funktion och uppbyggnad. Det förekommer såväl reläteknik som elektronik och datorteknik i kontrollanläggningen. Alla kontrollutrustningsfunktioner ska åskådliggöras i ett samordnat gemensamt upplägg av dokumentationen. Dokumentationen för ingående apparater och programvaror bör så långt möjligt följa en för hela anläggningen gemensam standard. Utöver de gemensamma dokumenten består kontrollanläggningens dokumentation av placeringsdokument, förbindningsdokument och funktionsbeskrivande dokument. Detaljerade bestämmelser för kontrollanläggningens dokumentation finns i KATS 10.1, Kontrollanläggning Teknisk Standard. Denna standard är gemensam för flera kraftföretag.

17 17(17) Några av de i KATS 10.1 beskrivna dokumenten ska finnas samlade i pärmar, den så kallade skåpdokumentationen. I den beskrivs apparater och installationer som är gjorda i skåpet. Skåpdokumentation i A4-format ska upprättas för varje skåp i kontrollanläggningen. Skåpdokumentationen tilldelas ett ritningsnummer per skåp vad gäller digitala ritningar i nya stationer, Dvs en fil per bladnummerserie med samma ritningsnummer för varje skåp. Ritningarna ges olika bladnummer per skåp enligt nedanstående indelning. I övriga fall ska befintlig dokumentation följas. Digitala ritningar bland befintliga manuella får behandlas på annat sätt, kontakta Svenska Kraftnät:s dokumentationsenhet för information. Blad nr Blad Blad Blad Blad Blad Blad Blad Blad 400 a, b... Blad Innehåll Allmänna ritningar för tavlan Apparatplacering Skyltlista Plåt- och håltagningsritningar Plintterminal Apparatlista Förbindningstabell gruppledningar Skåpledningar Plintledningar Blad Kabelparttabell Bladnummerindelning i skåpsdokumentation
