Svenska Kraftnäts detaljkrav på ritningar

Transkript

1 ENHET, VERKSAMHETSOMRÅDE NA, Nätplanering och förvaltning VÅR BETECKNING TR8-02 DATUM SAMRÅD NT, NI TEKNISK RIKTLINJE VERSION B Svenska Kraftnäts detaljkrav på ritningar Inledning Detta dokument definierar och beskriver Svenska Kraftnäts detaljkrav på ritningar. SvK405, v2.2, TEKNISKA RIKTLINJER TR8-02 revb 1/16

2 Uppdateringar Revision Ändringsnot Datum B Denna riktlinje är totalt omarbetad och ersätter TR8-02 revision A /16

3 Innehåll 1 Referenser Ordförklaring Generella krav Ritningsram Ritningshuvud Ritningsnummer Revision/Ändringsnot Plats- och gruppnummer Företagsnamn Firmalogo Rittekniskt Nyproduktion Generellt Filnamn CAD-ritningar Filformat Ritningsram Lager Teckensnitt Språk Modelspace Ritskala Plotskala Måttsättning Linjer Enheter Excel-ritning Filformat Ritningsram Kabellista Ritningslista Skåpdokumentation /16

4 5 Revidering av ritningar CAD-ritningar Excel-ritningar TIFF-ritningar Fysiska original Omritning av original Makulering av originalritningar Bilaga 1 Ritningshuvuden Exempel på ritningshuvuden Exempel på ifyllnad /16

5 1 Referenser Notera att normer, bestämmelser etc. som hänvisas till i dessa riktlinjer förändras kontinuerligt och kan vara utgångna, reviderade eller ersatta. Det åligger entreprenören att ofördröjligen påtala sådana förändringar. SS-ISO-5455 Ritningsregler Skalor 5/16

6 2 Ordförklaring Allmänna ritningar Ritningar som inte är platsbundna till en station eller en ledning. Autodesk Namnet på företaget som tillverkat AutoCAD. Basmallar Teleritningar. Vanligtvis i tabellform. Bladnummer Ritningar har, förutom ritningsnummer, även bladnummer. Dokumentväska Excel-lista med databaskoppling. Använd vid utlåning av ritningar från Svenska Kraftnäts databas (Banken). Gruppnummer Ett sätt att dela in dokumentationen i olika grupper. Gruppnummer fungerar också som sökverktyg i Svenska Kraftnäts databas. Huvudman Det företag som äger anläggningen och förvaltar dokumentationen. Makulerad = utgår, ersätts ej. En makulerad ritning kastas och tas helt ur bruk. Platsbundna ritningar Ritningar som tillhör en specifik station eller ledning med ett unikt nummer. Se Platsnummer. Platsnummer Varje station eller ledning har ett unikt nummer som särskiljer den från övriga. Ritningslista Förteckning över en stations eller lednings samtliga ritningar. Ritningshuvud I ritningshuvudet, som ligger längst ner till höger på ritningen fylls stationsnamn, ledningsnamn med mera i enligt ett bestämt utförande. Se kapitel 3.2. Ritningsram Linjer i ytterkanten av bladet. Innanför dessa görs ritningskonstruktionen. 6/16

7 3 Generella krav De övergripande kraven på ritningar är att de ska vara tydliga, ha god läsbarhet och vara lätta att förstå. Ritningar skall även efter utskrift i en storlek mindre än original ha fullgod läsbarhet. Svenska Kraftnät har tolkningsföreträde med avseende på om kraven uppfylls. Konsult/leverantör skall vid begäran leverera in test på ritningar. Testet skall innehålla alla de typer av ritningar som skall ingå i leveransen. Dokumentationen skall vara utförd enligt Svenska Kraftnäts krav och riktlinjer. Avsteg från dessa krav måste godkännas skriftligen av Svenska Kraftnät. 3.1 Ritningsram Ritningsramar levereras alltid av Svenska Kraftnäts dokumentationsenhet även när inte Svenska Kraftnät är huvudman. 3.2 Ritningshuvud Ritningar där ritningshuvudet är förändrat kommer ej att godkännas. Anledningen till detta är att Svenska Kraftnäts ritningshuvud är databaskopplat och kopplingen kan inte säkerställas då ritningshuvudet är förändrat. Ifyllnad av ritningshuvud kan skilja mellan teknikområden men ska vara ifyllt enligt exempel i bilaga A Ritningsnummer Ritningsnummer tillhandahålls av dokumentationsenheten även då Svenska Kraftnät inte är huvudman. För ritningar där Svenska Kraftnät är huvudman är ritningsnumret ett 7-ställigt nummer som föregås av en formatsiffra Revision/Ändringsnot Vid omritning av ritningar ifrån Svenska Kraftnäts arkiv kan bokstavsrevision förekomma, denna skall då översättas till siffra. Om, till exempel, revision C finns ska nästa revision bli 4 (ej D). Dokumentation som levereras i samband med projektavslut skall ha revisionsnummer - och ändringsnoten skall vara tom. 7/16

8 Dokumentation som levereras under projektet skall ha bokstavsrevision för att visa att detta inte är AsBuilt -revision. Innan projektavslut skall revision - tas ut och ändringsnoten skall tömmas Plats- och gruppnummer Plats- och gruppnummer måste alltid anges eftersom denna uppgift utgör sökväg för ritningen i dokumentregistret. Varje station och linje har ett platsnummer som kan vara två- till fyrsiffrigt. Fastställda förteckningar finns över stationernas och linjernas platsnummer. Platsnummer för nya stationer och ledningar fastställs av Svenska Kraftnät. Gruppnumret betecknar den del i anläggningen ritningen avser. Gruppnummer specificeras i särskilda gruppnummerförteckningar. Svenska Kraftnät bestämmer för varje station och ledning vilken gruppnummerförteckning som ska gälla. Vid nyproduktion av stationer skall all dokumentation platsbindas Företagsnamn Företagsnamn och avdelning skall alltid fyllas av ritningsupprättare Firmalogo Eventuell firmalogo från entreprenören får ej placeras inom Svenska Kraftnäts ritningshuvud och placeras med fördel ovanför ritningshuvudet. 8/16

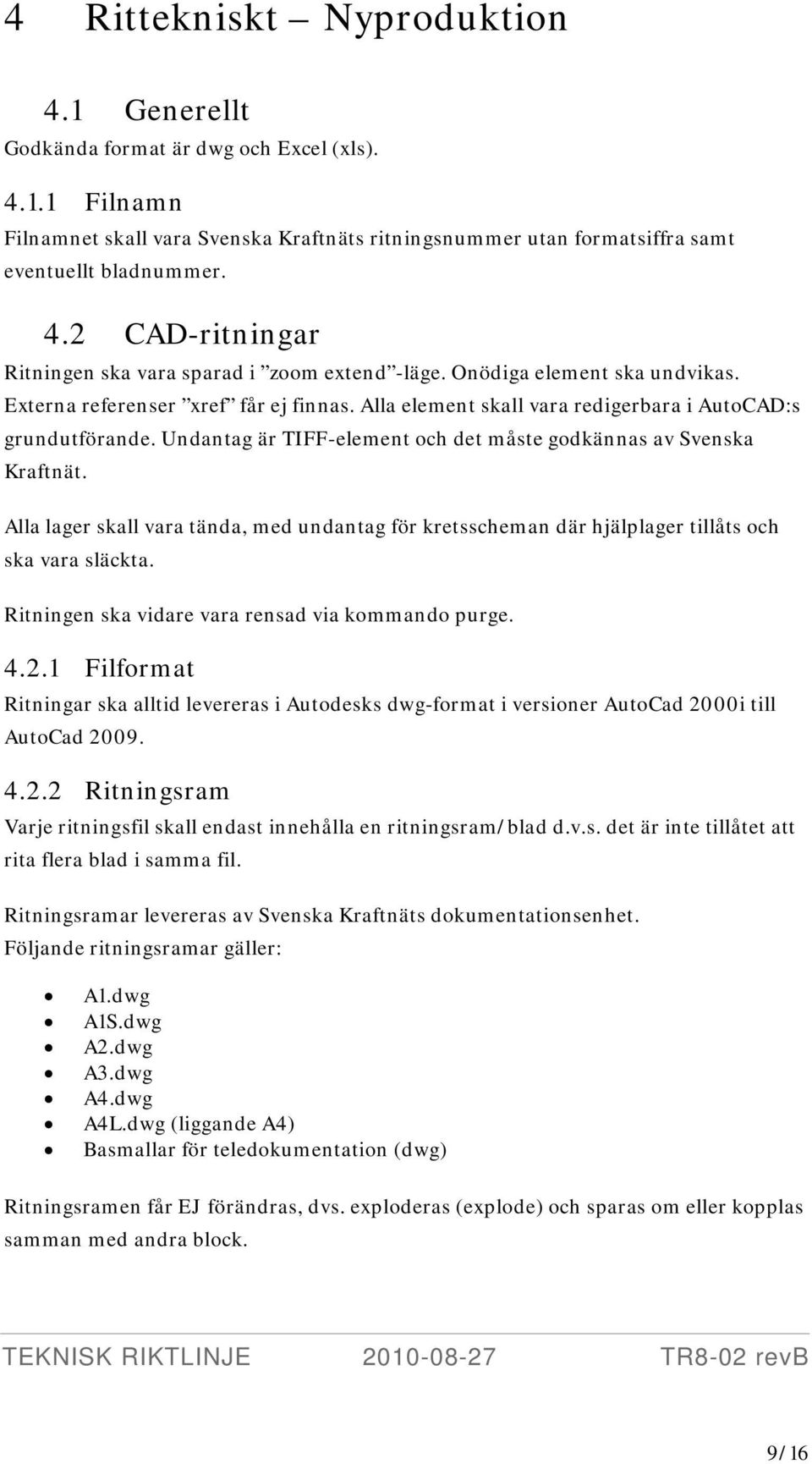

9 4 Rittekniskt Nyproduktion 4.1 Generellt Godkända format är dwg och Excel (xls) Filnamn Filnamnet skall vara Svenska Kraftnäts ritningsnummer utan formatsiffra samt eventuellt bladnummer. 4.2 CAD-ritningar Ritningen ska vara sparad i zoom extend -läge. Onödiga element ska undvikas. Externa referenser xref får ej finnas. Alla element skall vara redigerbara i AutoCAD:s grundutförande. Undantag är TIFF-element och det måste godkännas av Svenska Kraftnät. Alla lager skall vara tända, med undantag för kretsscheman där hjälplager tillåts och ska vara släckta. Ritningen ska vidare vara rensad via kommando purge Filformat Ritningar ska alltid levereras i Autodesks dwg-format i versioner AutoCad 2000i till AutoCad Ritningsram Varje ritningsfil skall endast innehålla en ritningsram/blad d.v.s. det är inte tillåtet att rita flera blad i samma fil. Ritningsramar levereras av Svenska Kraftnäts dokumentationsenhet. Följande ritningsramar gäller: A1.dwg A1S.dwg A2.dwg A3.dwg A4.dwg A4L.dwg (liggande A4) Basmallar för teledokumentation (dwg) Ritningsramen får EJ förändras, dvs. exploderas (explode) och sparas om eller kopplas samman med andra block. 9/16

10 Senaste version av ritningsram ska användas vid varje nytt arbete. Ingen information får placeras utanför ritningsramen. Format A1 A1S A2 A3 A4 A4L Nominellt mått 841, 594 mm 594, 841 mm 594, 420 mm 420, 297 mm 210, 297 mm 297, 210 mm Lager Följande lager följer med ritningsramen och får ej användas för annan information. Lagerinnehåll Ritningsramen med all text Skärmärkena Lager Bl Marg Övrig information skall finnas i andra lager där leverantören har fria händer Teckensnitt I innehållet på ritningen föredras ISOCP men även AutoCads övriga standardfonter är godkända Språk Som huvudregel gäller att alla ritningar skall vara försedda med svensk text, undantag ifrån huvudregel skall skriftligen godkännas av Svenska Kraftnät Modelspace Alla delar av ritningen ska ligga i AutoCADs modelspace Ritskala Innehållet i ritningen ska vara ritat i skala 1:1, förutom snitt och vyer. 10/16

11 4.2.8 Plotskala På ritning skall det alltid finnas en (1) huvudskala och ritningsramen ska vara uppskalad med samma faktor. Om fler skalor skall användas måste det visas tydligt på ritningen vilken del det gäller och vilken skala som gäller. Följande huvudskalor skall gälla (SS-ISO-5455): 1:1, 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1: Måttsättning Måttsättningen får ej vara exploderad Linjer Linjetypens skala skall vara samma skala som plotskalan på ritningen ( LTSCALE ). Linjernas tjocklek styrs av variabeln LWEIGHT. Inga fria linjeändar får finnas. Ändpunkterna för två linjer som ska bilda ett hörn måste ha exakt samma koordinater (Snap = On) Enheter Endast SI-enheter är tillåtna på ritningar. Alla mått på ritningen skall anges i mm. 4.3 Excel-ritning Filformat Ritningar ska alltid levereras i Microsoft Excels 2003-format Ritningsram Ritningsramar levereras av Svenska Kraftnäts dokumentationsenhet och får EJ förändras. Följande mallar gäller: Station generell: Kabellista Ritningslista Skåpdokumentation: Skyltlista Apparatlista Förbindningstabell Kabelparttabell Ställverk: Skyltlista 11/16

12 4.3.3 Kabellista Kabelnummer tillhandahålls av dokumentationsenheten på Svenska Kraftnät och endast en kabellista per anläggning får förekomma. Olika anläggningsdelar och teknikområden ges egna bladnummer- och kabelnummerserier. Kabelnummerserierna kan variera mellan olika stationer. Bladoch kabelnummerindelning som normalt ska tillämpas framgår av tabellen nedan. Exempel hur kabellistan ska utformas. När en kabellista ska skapas för kontrollanläggningskablar används bladnummer från 9.1 och kabelnummer från Om kablarna numreras från exempelvis 5600 så innebär att bladnummer ska lämnas lediga vilket medför att det finns utrymme att på tidigare blad föra in kablarna Detta för att möjliggöra att ändringar kan föras in vid ett annat tillfälle. Blad nr Användning Kabelnummer-serie Blad 1.1- Innehållsförteckning Blad 2.1- Högspänningskablar 10 kv Blad 3.1- Högspänningskablar 1-10 kv Blad 4.1- Magnetiseringskablar allmänt Blad 5.1- Lokalkraftkablar, växelström Blad 6.1- Lokalkraftkablar, likström Blad 7.1- Belysningskablar Blad 8.1- Telekablar Blad 9.1- Kontrollkablar Blad 10.1 Förbindelsekablar SvK Övriga /16

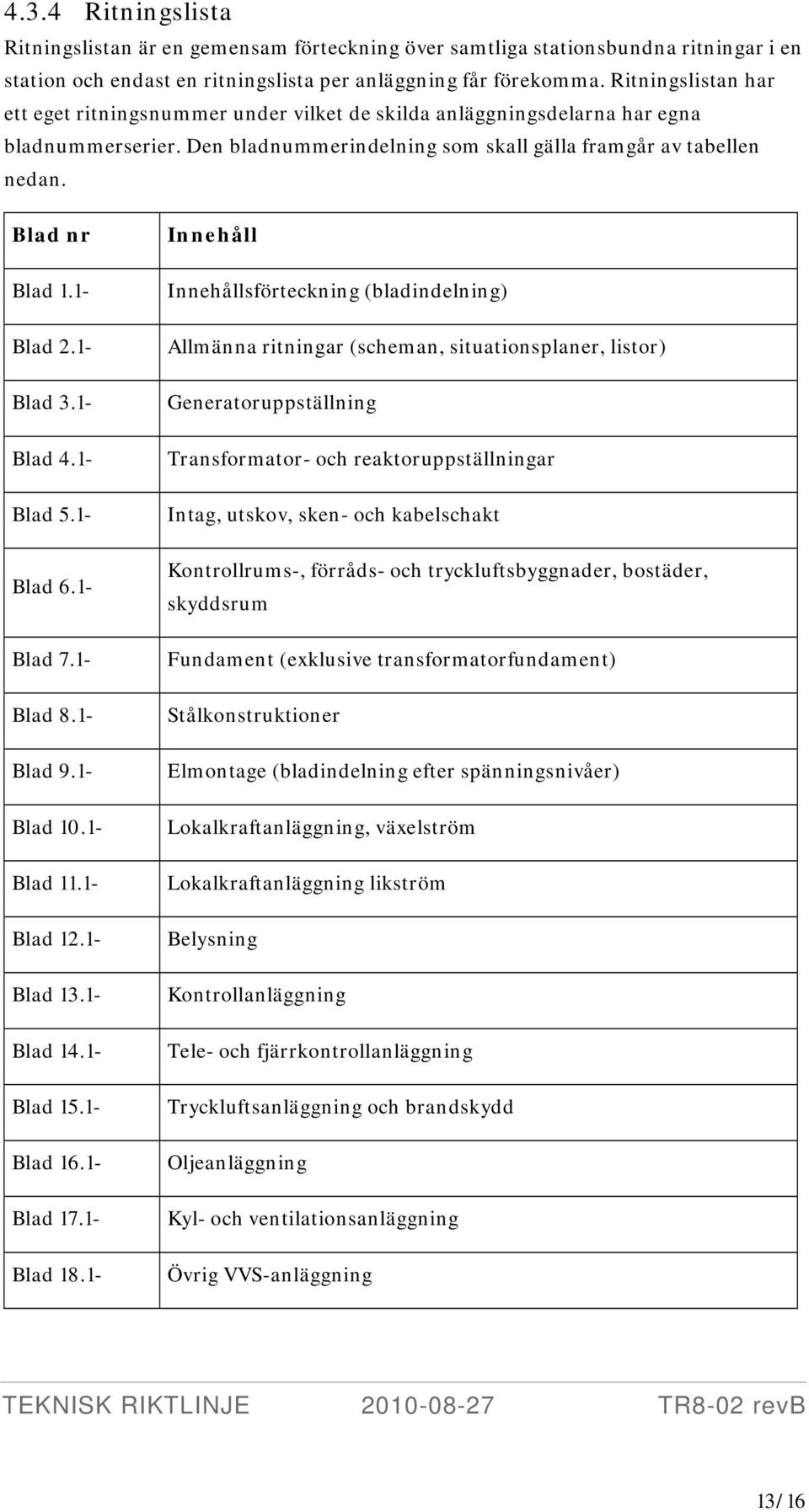

13 4.3.4 Ritningslista Ritningslistan är en gemensam förteckning över samtliga stationsbundna ritningar i en station och endast en ritningslista per anläggning får förekomma. Ritningslistan har ett eget ritningsnummer under vilket de skilda anläggningsdelarna har egna bladnummerserier. Den bladnummerindelning som skall gälla framgår av tabellen nedan. Blad nr Blad 1.1- Blad 2.1- Blad 3.1- Blad 4.1- Blad 5.1- Blad 6.1- Blad 7.1- Blad 8.1- Blad 9.1- Blad Blad Blad Blad Blad Blad Blad Blad Blad Innehåll Innehållsförteckning (bladindelning) Allmänna ritningar (scheman, situationsplaner, listor) Generatoruppställning Transformator- och reaktoruppställningar Intag, utskov, sken- och kabelschakt Kontrollrums-, förråds- och tryckluftsbyggnader, bostäder, skyddsrum Fundament (exklusive transformatorfundament) Stålkonstruktioner Elmontage (bladindelning efter spänningsnivåer) Lokalkraftanläggning, växelström Lokalkraftanläggning likström Belysning Kontrollanläggning Tele- och fjärrkontrollanläggning Tryckluftsanläggning och brandskydd Oljeanläggning Kyl- och ventilationsanläggning Övrig VVS-anläggning 13/16

14 Blad Blad Blad Blad Kabelförläggning, högspänningskablar > 1 kv Kabelvägar och kabelgenomföringar Jordnings- och stängselritningar Firmaritningar (apparatritningar, orubricerade anläggningsritningar etc.) Skåpdokumentation Dokumentationsavdelningen tillhandahåller ett ritningsnummer per skåp. Ritningarna ges olika bladnummer per skåp. Vid nya skåp används tabellen nedan. Blad nr Blad Blad Blad Blad Blad Blad Blad Blad 400 a, b... Blad Blad Innehåll Allmänna ritningar för tavlan Apparatplacering Skyltlista Plåt- och håltagningsritningar Plintterminal Apparatlista Förbindningstabell gruppledningar Skåpledningar Plintledningar Kabelparttabell 14/16

15 5 Revidering av ritningar Ändringsnot med siffror ska alltid upprättas. Vid revidering av befintliga Allmänna Ritningar får ingenting raderas ifrån ritningen utan endast tillägg är tillåtet. Endast på platsbunda ritningar får information tas bort. Kabellistor lånas inte ut. Leverantör får en kopia på originalet där de bokade kabelnummer som erhållits förs in. Använd röd färg för sådant som skall in på kabellistan och gul för sådant som skall tas bort. Vid ändring i befintligt skåp ska dokumentationsavdelningen kontaktas. 5.1 CAD-ritningar Samma krav som vid nyproduktion gäller. I Svenska Kraftnäts dokumentarkiv kan det finnas Cad-ritningar ifrån version Autocad R10 och upp till och med den senaste. 5.2 Excel-ritningar Samma krav som vid nyproduktion gäller. 5.3 TIFF-ritningar Skannade ritningar är i TIFF-format med upplösning 300 dpi och får ej ändras och skannas om av entreprenör. Skannade dokument skall revideras i ett program avsett för ritningsändringar. 5.4 Fysiska original Ändringar i fysiska original initieras alltid av Svenska Kraftnät. 5.5 Omritning av original Vid omritning av ritningar måste all gällande information från den gamla ritningen överföras till den nya. Detta gäller även informationen i ritningshuvudet t.ex. Ritad av. På en ritning som ritats om ska en revideringsnot införas med texten Omritad plus en förklarande text om införda ändringar. Fysiska original ska vid omritning alltid överföras till elektronisk form. De ersatta originalen ska returneras med en notering om att ritningen är omritad (ej makulerad). 15/16

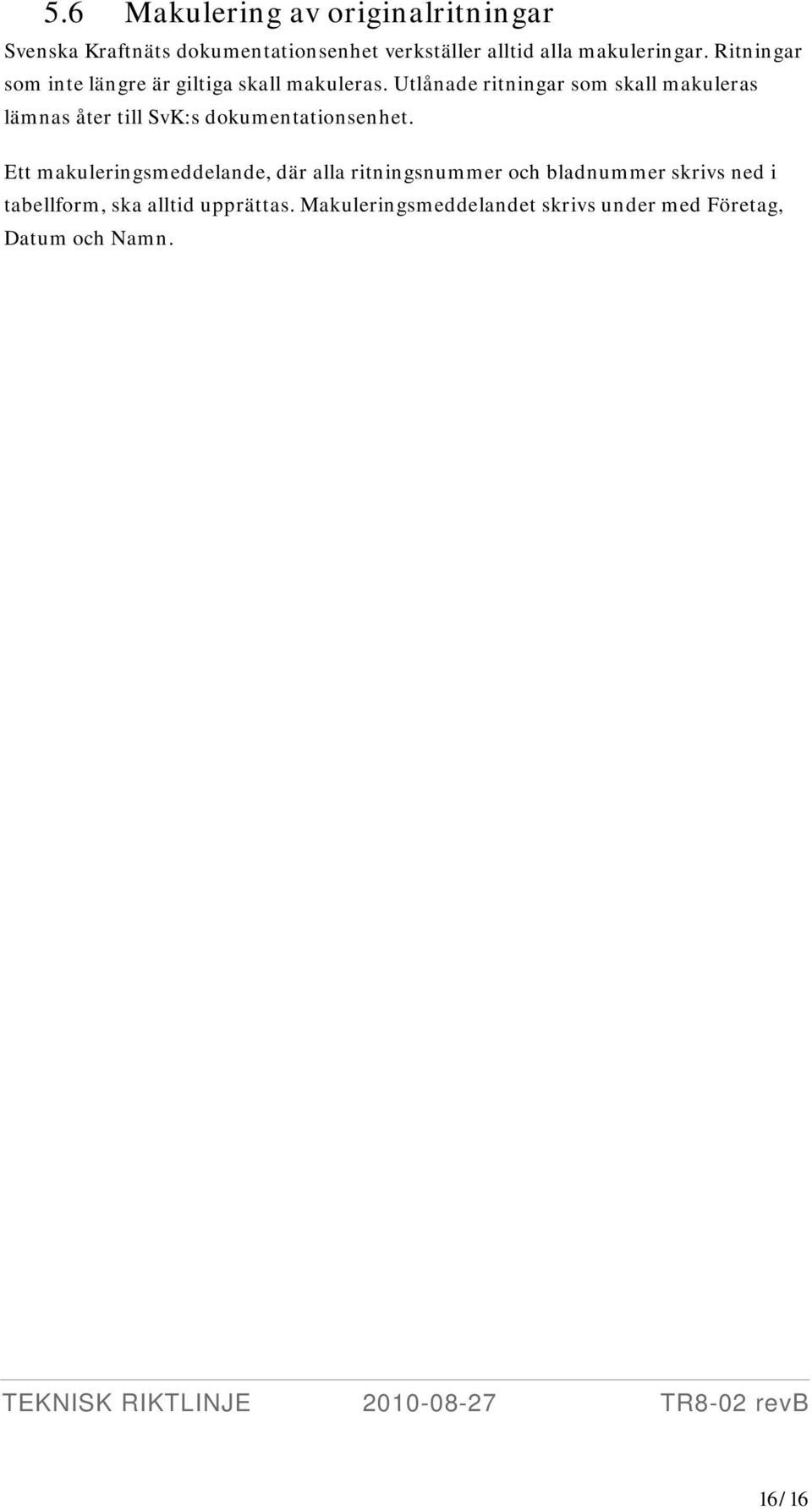

16 5.6 Makulering av originalritningar Svenska Kraftnäts dokumentationsenhet verkställer alltid alla makuleringar. Ritningar som inte längre är giltiga skall makuleras. Utlånade ritningar som skall makuleras lämnas åter till SvK:s dokumentationsenhet. Ett makuleringsmeddelande, där alla ritningsnummer och bladnummer skrivs ned i tabellform, ska alltid upprättas. Makuleringsmeddelandet skrivs under med Företag, Datum och Namn. 16/16

17 Bilaga 1 Ritningshuvuden Nedan följer exempel som visar hur ritningshuvuden från Svenska Kraftnät kan se ut. De är endast avsedda för illustration och får inte användas på ritningar. 1.1 Exempel på ritningshuvuden Station Ställverk Station Kontrollanläggning SvK405, v2.2, Station Kontrollanläggning skåpdokumentation TEKNISKA RIKTLINJER TR8-02 revb 17/19

18 Tele Ledning 18/19

19 1.2 Exempel på ifyllnad Huvudskala skall stå i ritningshuvudet, enligt formatet 1:200. Anläggningsnamn rad 1: Fritext rad 2: Fritext rad 3: Fritext rad 4: LEDNINGENS eller STATIONENS namn med versaler Objekt, t.ex. Reläskyddskanal Typ av objekt, t.ex. PSE51 Typ av ritning, t.ex. Kretsschema, Enlinjeschema Ritad av: Initial.efternamn t.ex. C. Olsson Företag/Avd: Företag/Avdelning t.ex. SvK/NA Datum: ÅÅÅÅ-MM-DD Plats- & gruppnr: XXXX-XXX t.ex Skala: Endast ritningens huvudskala. Finns ingen skala skall rutan vara tom, övriga skalor får skrivas på ritningen Godkänd: Godkänd av, t.ex. PJn Ritningsnummer: T.ex Blad: T.ex Forts. bl.: Finns inget fortsättningsblad skall rutan vara tom, dvs. inget streck Ändringsnotens ifyllnad: Ny ritning har ingen ändringsnot. Finns ändringsnot omvandlas bokstäver till siffror. Om befintlig ändringsnot är C blir nästa ändringsnot. 4. Datum på ändringsnot skrivs åååå-mm-dd. Omritad ritning: Namnet på ursprunglig konstruktör samt datum behålls. Om datum står på formen (år.vecka) skrivs det lämpligen om till och ny konstruktör skriver in sin sign. i rutan för Ändrad av. 19/19
