Skapa mallar i CAXA Draft, utgångspunkt från befintliga DWG-/DXF- eller DWT*-filer.

Storlek: px
Starta visningen från sidan:

Download "Skapa mallar i CAXA Draft, utgångspunkt från befintliga DWG-/DXF- eller DWT*-filer."

Transkript

1 Skapa mallar i CAXA Draft, utgångspunkt från befintliga DWG-/DXF- eller DWT*-filer. Med det här dokumentet kan man via några steg skapa 2D-ritningsmallar till CAXA Draft i IRONCAD. Som utgångspunkt är det lämpligt att använda sig av befintliga DWG och DXFfiler. Finns ej DWG eller DXF-filer måste de skapas via export från befintligt CAD-system. Native-filer från 3D CAD-system (IRONCAD *.ICD, SolidWorks *.SLDDRW *.DRWDOT, Inventor *.IDW etc) kan ej öppnas direkt. *AutoCAD's ritningsmallar sparas i filformatet DWT. Dessa filer kan döpas om till *.DWG och sedan öppnas i CAXA. Stegen i detta dokument är baserade på en tom ritning som heter A4.dwg. Man väntar med fördel med att skapa mallarna A3, A2 osv till man gjort steg 5 (BOM) och utgår då från den befintliga A4-mallen. Annars måste man justera BOM-egenskaper manuellt för varje ny ritningsmall senare. Detta besrkivs också i steg 6 (större mallar). Finns inga befintliga ritningsramar etc behöver man rita upp dessa och sedan definiera vad som är vad. Det är ändock samma metodik i grunden och som detta dokument går igenom, enbart enstaka av de första punkterna i varje steg behöver räknas bort. Det finns flera filformat kopplade till en 2D-ritningsmall. Ritningsram har filformatet*.cfm (CAXA Frame). Ritningshuvud har filformatet *.CHD (CAXA Header). Ritningsmallen *.TPL (Template). Kombination av CFM och CHD + alla inställningar för måttsättning, stycklista BOM och posballonger samt lager, snapp etc bildar tillsammans TPL-filen. Mallar kan sparas på två olika ställen. Program-mappen: C:\Program Files\IronCAD\2012\bin\CAXADraft\Template\en-US Användar-mappen: C:\Users\*USER*\AppData\Local\CAXA\CAXA DRAFT MECHANICAL CXIC-INT 2011\11.15\en-US\Template TPL-filer sparade under Program-mappen visas som systemdefinierade mallar. TPL-filer sparade under Användarmappen visas som användardefinierade mallar. Det är i grunden ingen skillnad mellan dessa filer. De sparas dock på dessa olika platser beroende på vissa kommandon i programmet. Mallarna i de två mapparna visas var för sig i systemet. Dessa Youtubefilmer går igenom grunderna för mallarna i CAXA Draft. Ritningsmall del 1 /2 - Ritningsmall del 2 /2 - Ritningshuvud, skapa nytt - Ritningshuvud, redigera befintligt - Skapa egen stycklista (BOM) - Posballonger -

2 Innehållsförteckning Skapa mallar i CAXA Draft, utgångspunkt från befintliga DWG-/DXF- eller DWT*-filer...1 1) Skapa ram CFM (linjer som ramar in ritningen)...3 2) Skapa ritningshuvud CHD (linjer och text som oftast ligger i vänster nederkant av ritningen)...7 3) Skapa ritningsmall TPL ) Spara en ritningsmall som en fil TPL ) Justera BOM och posballonger i TPL ) Skapa ritningsramar för större ritningsmallar TPL ) Skapa ramar att välja bland för mallen ) Plocka ihop ramar CFM och ritningshuvud CHD till ritningsmall TPL...23

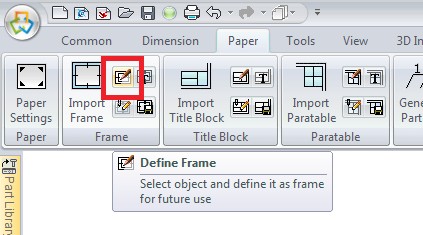

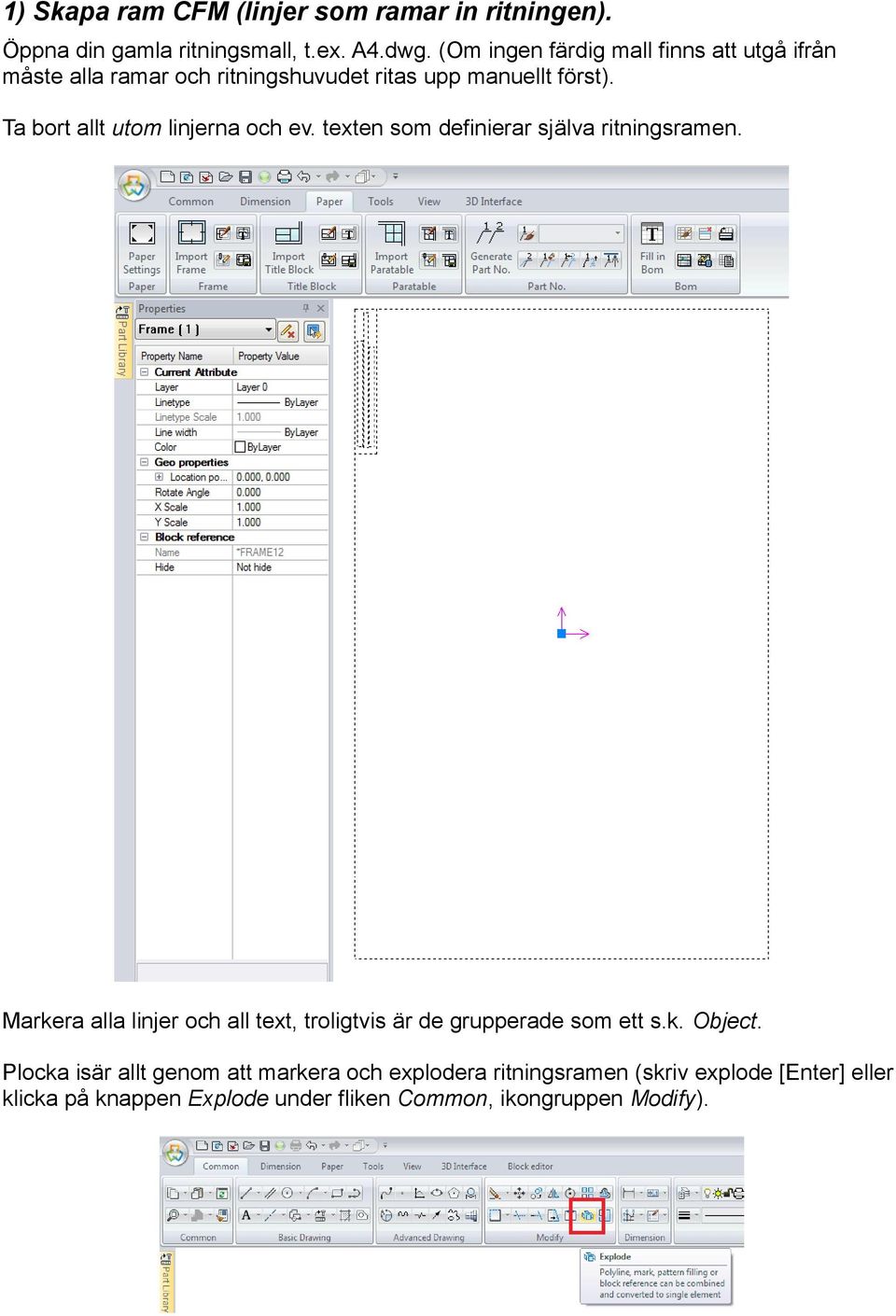

3 1) Skapa ram CFM (linjer som ramar in ritningen). Öppna din gamla ritningsmall, t.ex. A4.dwg. (Om ingen färdig mall finns att utgå ifrån måste alla ramar och ritningshuvudet ritas upp manuellt först). Ta bort allt utom linjerna och ev. texten som definierar själva ritningsramen. Markera alla linjer och all text, troligtvis är de grupperade som ett s.k. Object. Plocka isär allt genom att markera och explodera ritningsramen (skriv explode [Enter] eller klicka på knappen Explode under fliken Common, ikongruppen Modify).

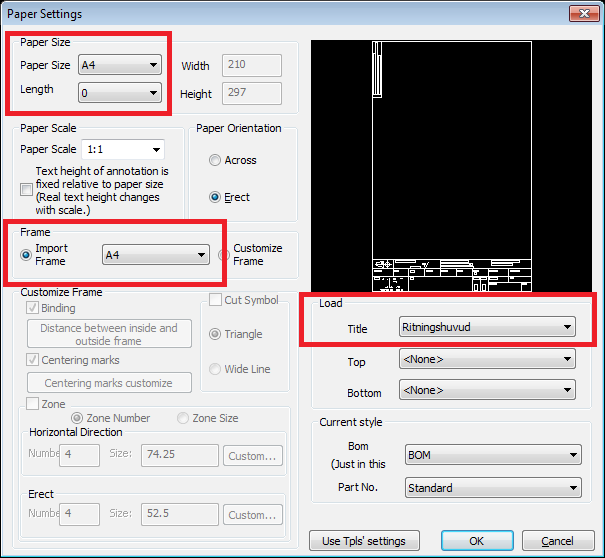

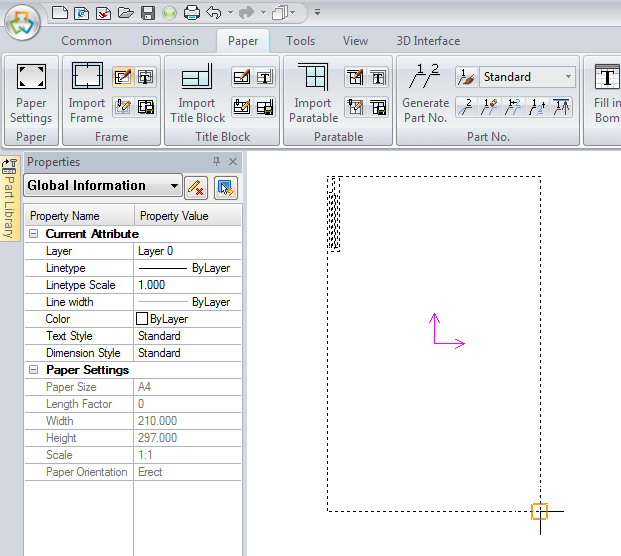

4 Gå till Paper Settings under fliken Paper. Kontrollera att A4 är förvalt som Paper Size uppe till vänster. Se också till att Paper Orientation är Across (liggande) eller Erect (stående). OK. Gå till knappen Define Frame under fliken Paper.

5 Markera alla linjer (och ev ram-text). Detta under förutsättning att ramen är komplett och att alla linjer + ev. textinformation finns tillgänglig. Annars måste man komplettera ritningsramen tills den är komplett, innan man kör kommandot Define Frame. Högerklicka eller tryck [Enter]. Markera baspunkt (som även styr placering av ritningshuvudets motsvarande baspunkt). Det är oftast det nedre högra hörnet man snappar till och klickar på.

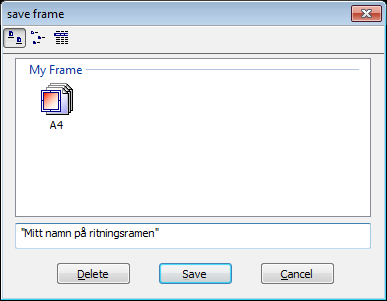

6 Ritningsramen ska nu systemdefinieras och sparas. Välj det övre alternativet som betyder systembaserad storlek. Alternativet Using System gör att mallen hanteras tillsammans med andra A4- A3mallar om man vill kunna byta mellan ramar på ett enkelt sätt. Alternativet Using Custom gör att man enbart kommer byta till mallar som har andra special-storlekar än de systembaserade (A4, A3, A2 osv) Döp filen. Filen är av typen CFM (CAXA Frame) och hamnar som standard i den personliga CAXAmappen: C:\Users\*USER*\AppData\Local\CAXA\CAXA DRAFT MECHANICAL CXIC-INT 2011\11.15\en-US\Template Filen kan sedan flyttas till Program-mappen, om man hellre samlar alla mallar där. Program-mappen: C:\Program Files\IronCAD\2012\bin\CAXADraft\Template\en-US

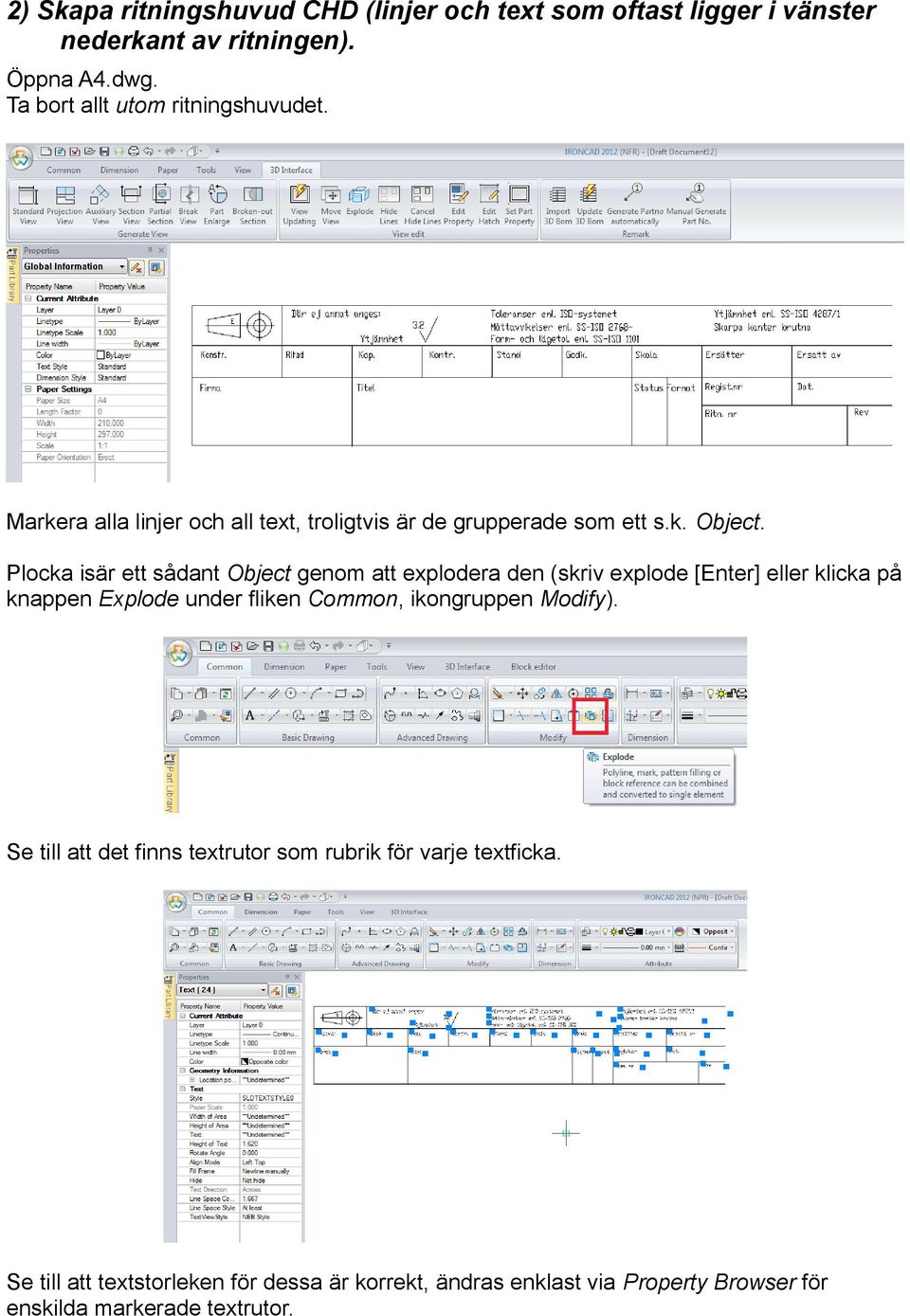

7 2) Skapa ritningshuvud CHD (linjer och text som oftast ligger i vänster nederkant av ritningen). Öppna A4.dwg. Ta bort allt utom ritningshuvudet. Markera alla linjer och all text, troligtvis är de grupperade som ett s.k. Object. Plocka isär ett sådant Object genom att explodera den (skriv explode [Enter] eller klicka på knappen Explode under fliken Common, ikongruppen Modify). Se till att det finns textrutor som rubrik för varje textficka. Se till att textstorleken för dessa är korrekt, ändras enklast via Property Browser för enskilda markerade textrutor.

8 Ta eventuellt bort de textrutor som finns för varje egenskap, om de inte redan är definierade som systemattribut, då dessa skapas i ett senare skede. Skillnaden mellan vanlig text och ett systemattribut är att vanlig text justeras med det vanliga textverktyget som kommer fram då man dubbelklickar på en textruta. Medan systemattribut istället hanteras via ett särskilt fönster och man kommer då enklare att kunna ändra i ritningshuvudet i ritningarna om all egenskapstext är systemattribut. Om all text i ritningshuvudet, inklusive egenskapstexten (alltså inte rubriken), hanteras som vanlig text ska de som är egenskapstext tas bort för att istället läggas in som systemattribut i ett senare skede. Men är rubriktexten vanlig text och egenskapstexten systemattribut, låt dem då vara kvar.

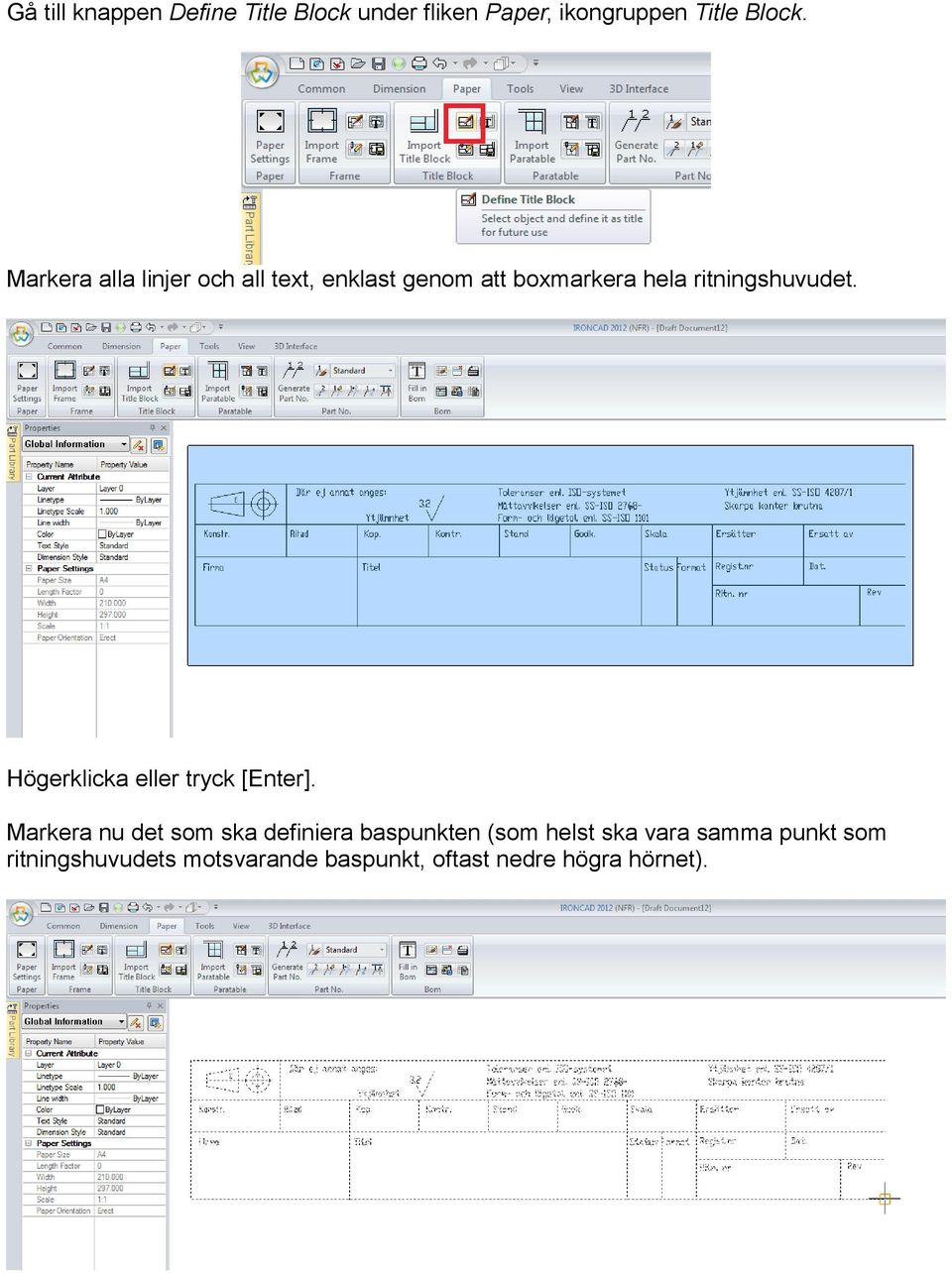

9 Gå till knappen Define Title Block under fliken Paper, ikongruppen Title Block. Markera alla linjer och all text, enklast genom att boxmarkera hela ritningshuvudet. Högerklicka eller tryck [Enter]. Markera nu det som ska definiera baspunkten (som helst ska vara samma punkt som ritningshuvudets motsvarande baspunkt, oftast nedre högra hörnet).

10 Döp filen, den behöver inte ha namn efter mallens storlek, istället är t.ex. Företagsnamn lämpligt. Filen är av typen CHD (CAXA Header) och hamnar i den personliga CAXA-mappen: C:\Users\*USER*\AppData\Local\CAXA\CAXA DRAFT MECHANICAL CXIC-INT 2011\11.15\en-US\Template (När detta avsnitt är klart kan filen flyttas till Program-mappen, om man hellre samlar alla mallar där). Ritningshuvudet är INTE klart ännu, det saknas textrutor med attribut-egenskaper. Klicka på knappen Edit Title Block under fliken Paper, ikongruppen Title Block. Ritningshuvudet öppnas i ett nytt fönster med en ny flik i överkanten som heter Block editor. Skapa nu textattribut i ritningshuvudet genom att klicka på knappen Attribute Definition. Ett nytt fönster öppnas.

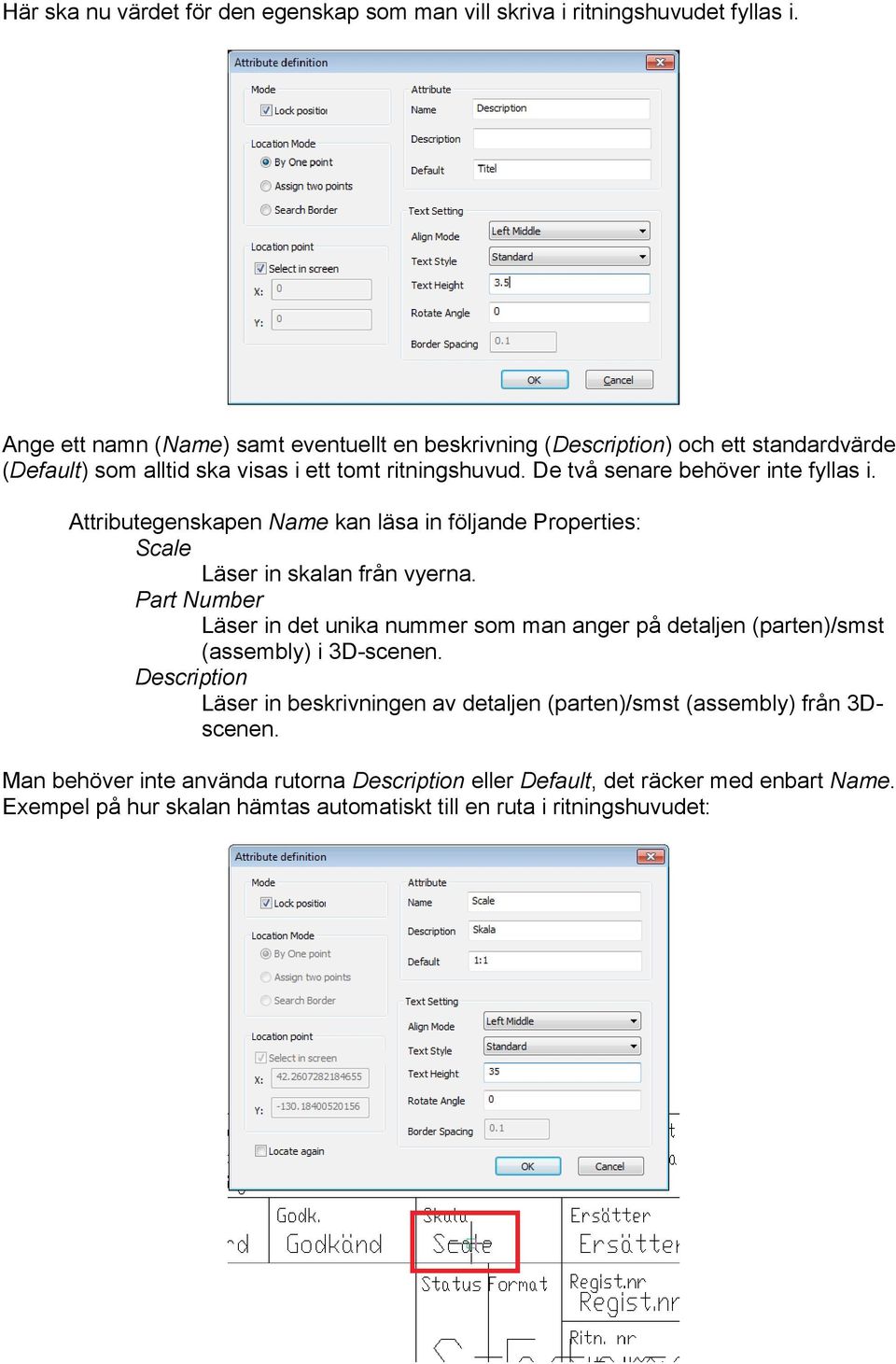

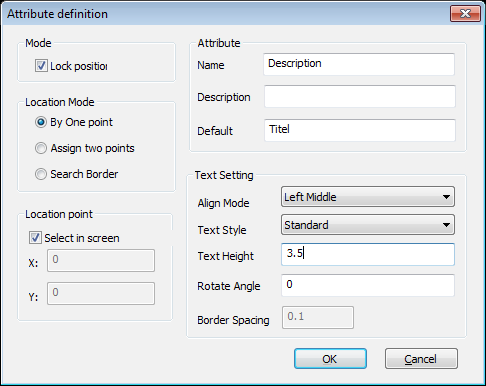

11 Här ska nu värdet för den egenskap som man vill skriva i ritningshuvudet fyllas i. Ange ett namn (Name) samt eventuellt en beskrivning (Description) och ett standardvärde (Default) som alltid ska visas i ett tomt ritningshuvud. De två senare behöver inte fyllas i. Attributegenskapen Name kan läsa in följande Properties: Scale Läser in skalan från vyerna. Part Number Läser in det unika nummer som man anger på detaljen (parten)/smst (assembly) i 3D-scenen. Description Läser in beskrivningen av detaljen (parten)/smst (assembly) från 3Dscenen. Man behöver inte använda rutorna Description eller Default, det räcker med enbart Name. Exempel på hur skalan hämtas automatiskt till en ruta i ritningshuvudet:

12 Fortsätt med att ange de textegenskaper som ska användas, t.ex. vänsterjustering och texthöjd, textrotation samt ange hur attributen ska positioneras i ritningshuvudet. Positionering är enklast via alternativet Location Mode By One Point, där man avslutar med att klicka fast attribut-fönstret. Efter att alla attribut är skapade är ritninghuvudet färdigt. Klicka på knappen Quit Block Edition. Svara Ja (Yes) på frågan om du vill spara ändringarna. Eventuellt kommer ett fönster fram där man ska justera egenskaperna för ritningshuvudet, det behövs ej. Istället ska vi nu spara över de senaste ändringarna till CHD-filen. Klicka på Save Title Block under fliken Paper. Markera och spara över det befintliga ritninghuvudet. Svara Ja (Yes) på frågan om du verkligen vill ersätta den befintliga filen.

13 3) Skapa ritningsmall TPL Öppna A4.dwg Ta bort allt i filen. Gå till Paper Settings under fliken Paper. Kontrollera att A4 är förvalt under Paper Size uppe till vänster. Se till att Paper Orientation är så som du förväntar dig, liggande (Across) eller stående. Under Import Frame kan du direkt välja A4. Under Load väljer du för Title det ritningshuvud som du skapat (CHD). OK Kontrollera att informationen i ritningshuvudet är korrekt. Justeringar görs enklast genom att markera rithuvud och ändra i Property Browser () på vänster sida i CAXA. Exempel på vanliga ändringar är info om Pappersstorlek eller fördefinierade värden för t.ex. Konstruerad, Ritad av, etc.

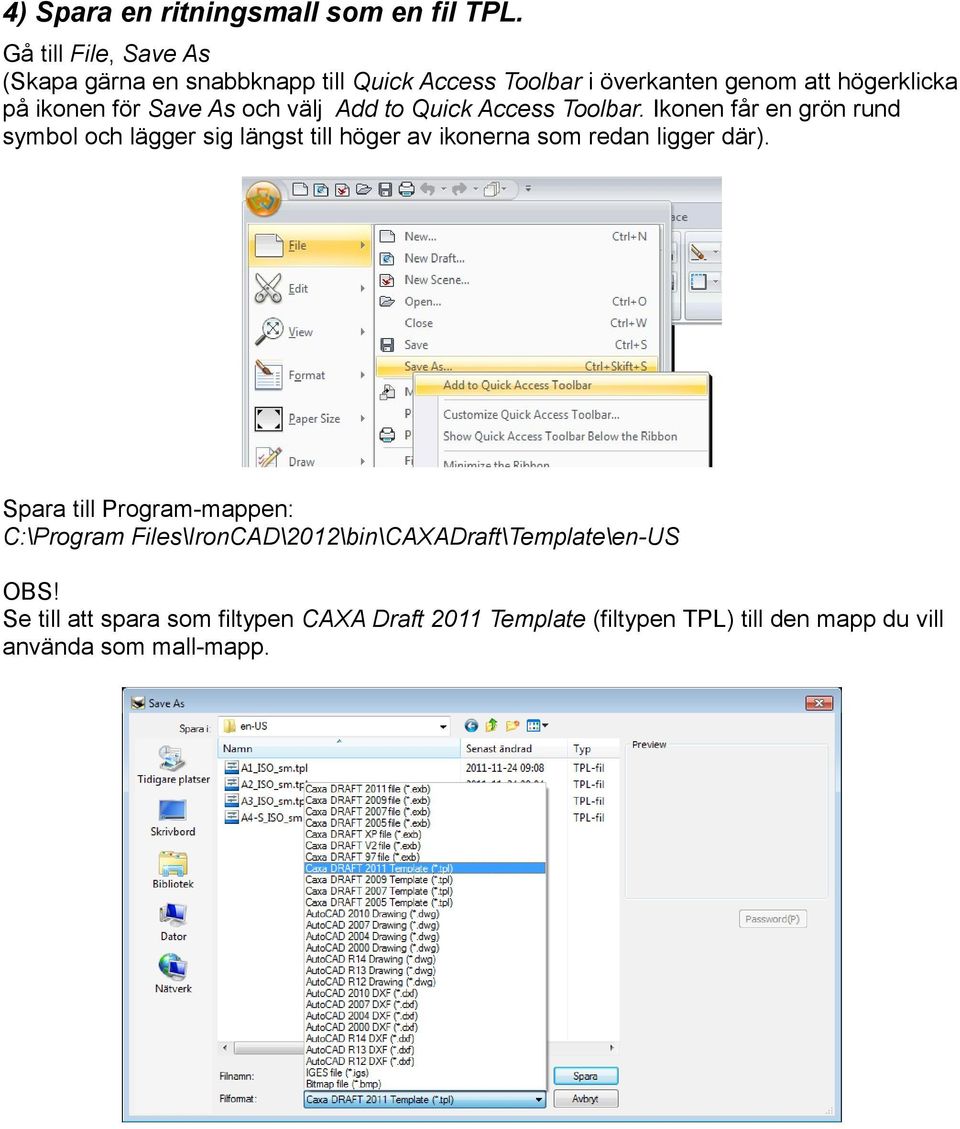

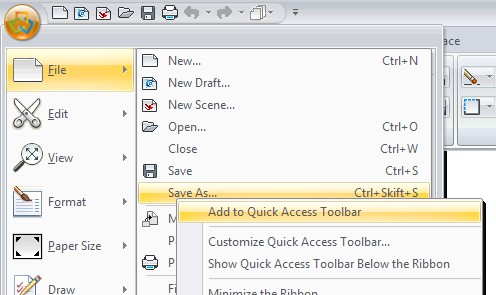

14 4) Spara en ritningsmall som en fil TPL. Gå till File, Save As (Skapa gärna en snabbknapp till Quick Access Toolbar i överkanten genom att högerklicka på ikonen för Save As och välj Add to Quick Access Toolbar. Ikonen får en grön rund symbol och lägger sig längst till höger av ikonerna som redan ligger där). Spara till Program-mappen: C:\Program Files\IronCAD\2012\bin\CAXADraft\Template\en-US OBS! Se till att spara som filtypen CAXA Draft 2011 Template (filtypen TPL) till den mapp du vill använda som mall-mapp.

15 5) Justera BOM och posballonger i TPL. Skapa en ny ritning från din nyskapade temporära A4-mall. Gå sedan igenom alla inställningar under fliken Tools, knappen Styles. Där behöver inställningar för lager, linjetyper, måttsättningsstilar, svetsar etc kontrolleras.

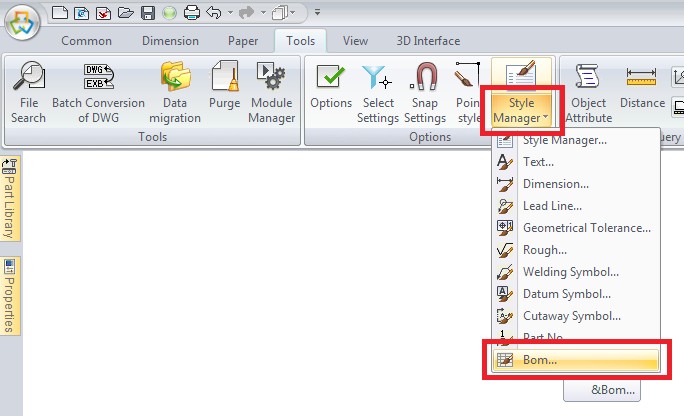

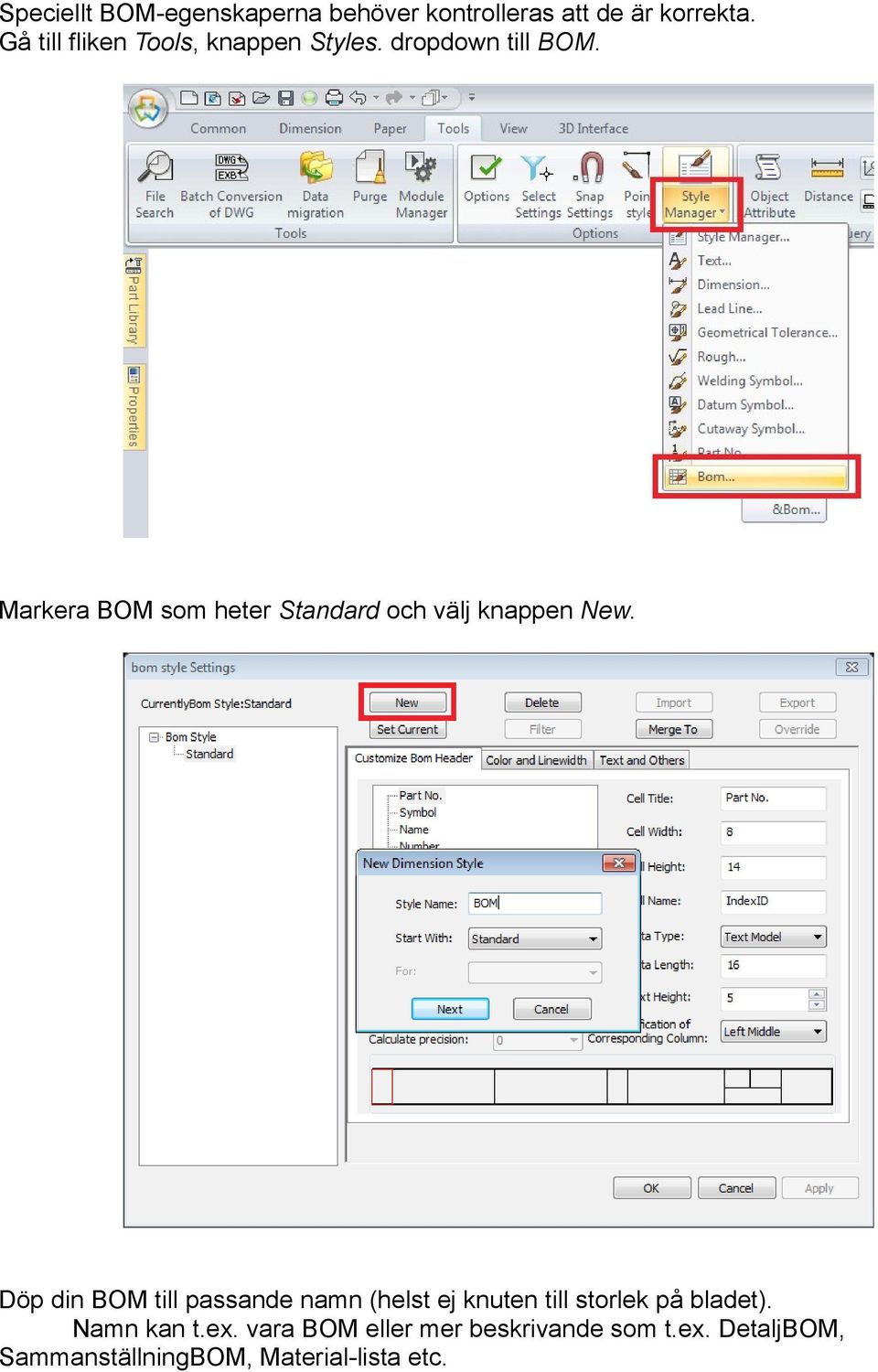

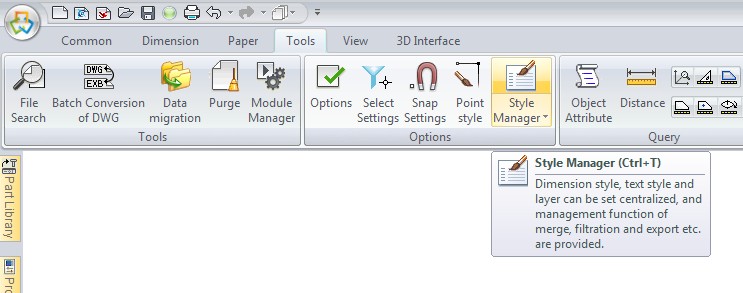

16 Speciellt BOM-egenskaperna behöver kontrolleras att de är korrekta. Gå till fliken Tools, knappen Styles. dropdown till BOM. Markera BOM som heter Standard och välj knappen New. Döp din BOM till passande namn (helst ej knuten till storlek på bladet). Namn kan t.ex. vara BOM eller mer beskrivande som t.ex. DetaljBOM, SammanställningBOM, Material-lista etc.

17 Ta bort de celler som inte behöver finnas via Delete eller skapa flera via högerklick. Justera längd och storlek av cellerna via Cell Width och Cell Height. Namnge varje cell. Den totala bredden och höjden av stycklistan visas under Bom Header Width och Bom Height. Texthöjden i varje cell styrs av Text Height. Värdet Cell Title är det som sedan visas som kolumntitel och är oftast samma som värdet Cell Name. Dessa läser inte några egenskaper, detta kopplas först när man skapar stycklistan. Där och då anger man vad varje kolumn ska läsa för egenskaper från 3Dmodellerna.

18 Gå till fliken Paper, knappen Paper Settings. Längst ned, byt BOM från Standard till din egna nya BOM-mall. Spara som ny temporär ritningsmall (TPL). (Skulle man göra ett misstag med inställningar har man alltid en fil att gå tillbaks till. Ju oftare man sparar en temporär mallfil, desto mindre behöver man oroa sig för ev problem. När man är klar rensar man helt enkelt bort alla temp-mallar som skapats).

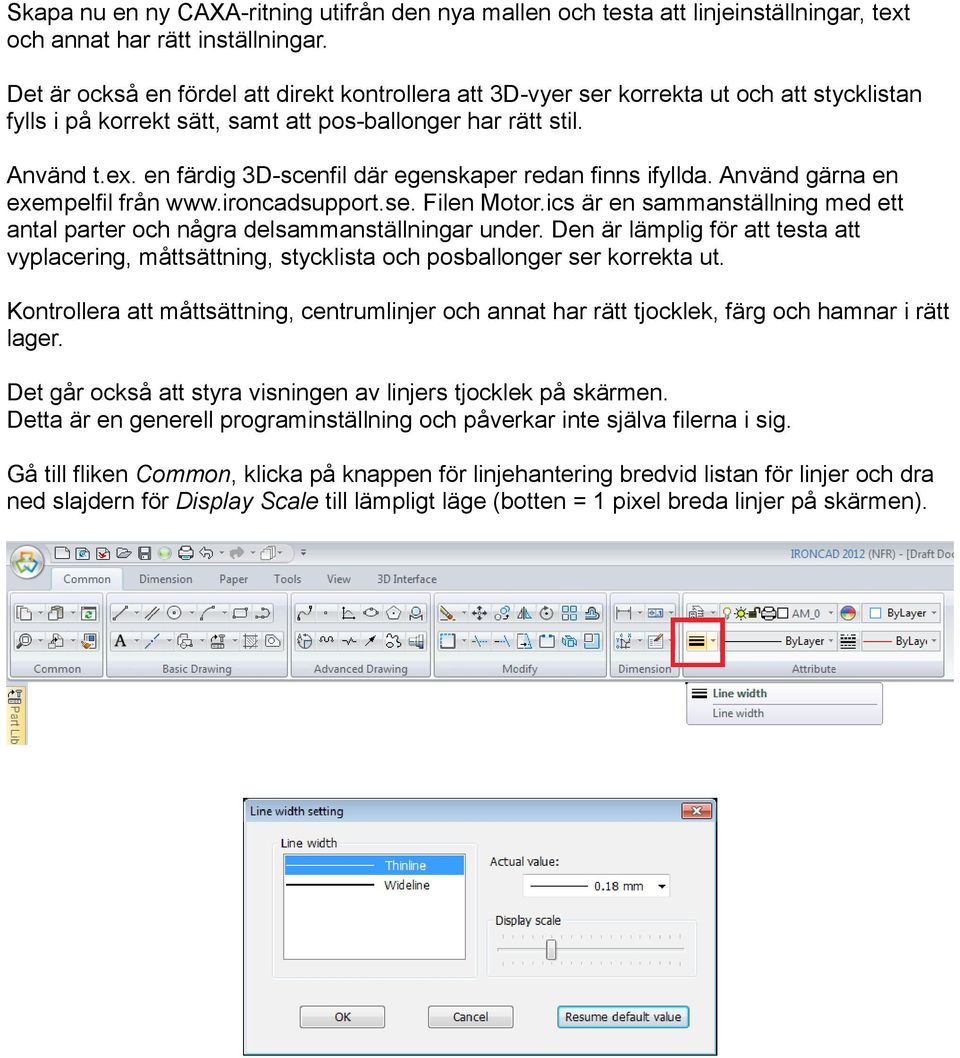

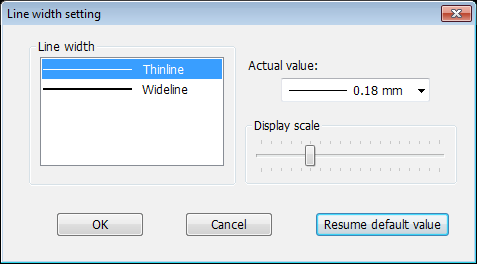

19 Skapa nu en ny CAXA-ritning utifrån den nya mallen och testa att linjeinställningar, text och annat har rätt inställningar. Det är också en fördel att direkt kontrollera att 3D-vyer ser korrekta ut och att stycklistan fylls i på korrekt sätt, samt att pos-ballonger har rätt stil. Använd t.ex. en färdig 3D-scenfil där egenskaper redan finns ifyllda. Använd gärna en exempelfil från Filen Motor.ics är en sammanställning med ett antal parter och några delsammanställningar under. Den är lämplig för att testa att vyplacering, måttsättning, stycklista och posballonger ser korrekta ut. Kontrollera att måttsättning, centrumlinjer och annat har rätt tjocklek, färg och hamnar i rätt lager. Det går också att styra visningen av linjers tjocklek på skärmen. Detta är en generell programinställning och påverkar inte själva filerna i sig. Gå till fliken Common, klicka på knappen för linjehantering bredvid listan för linjer och dra ned slajdern för Display Scale till lämpligt läge (botten = 1 pixel breda linjer på skärmen).

20 Även ändringar som görs när själva stycklistan skapas måste sparas in i mallen, t.ex. formen för själva pos-ballongerna. Skapa först en stycklista via knappen Import 3D BOM under fliken 3D Interface. Klicka sedan på knappen Set Text Frame of Part No. Efter detta måste vyerna, stycklistan och pos-ballongerna tas bort. Stycklistan kan endast tas bort genom att klicka på knappen Update 3D BOM, sedan kryssa i Update, och välj Delete BOM. Annars finns risken att stycklistan ligger kvar latent i ritningsmallen.

21 Kontrollera också att pos-ballongerna fylls i med korrekt information. Detta styrs via fliken Tools, knappen Styles Manager, alternativet Part No. Se där till att inställningen för pos-ballongens numrering använder sig av korrekt värde från stycklistan. Spara om mallen och testa den igen. När BOM fungerar korrekt spara ny mall och ersätt original A4 TPL. Ta bort alla de gamla temporära TPL-mallarna.

22 6) Skapa ritningsramar för större ritningsmallar TPL. För att på enklaste sätt kunna växla mellan en A4-blankett och en A3-blankett i en befintlig ritning är det bra om man skapar ramar för varje storlek. Då kan man enkelt växla inställning under Paper Settings vid ett tillfälle när man märker att ritningen är för stor eller för liten för det som ska visas i den. I det här exemplet utgår vi från befintliga tomma ritningar från AutoCAD i DWG-format. Om du inte har ritningsramar måste dessa ritas upp manuellt. 1) Skapa ramar att välja bland för mallen Öppna t.ex. filen A3.dwg (inte A4.dwg, den är ju färdig!). Ta bort allt utom linjerna som definierar ritningramen. Markera alla linjer och explodera (skriv explode [Enter]). Gå till Paper Settings under fliken Paper. Byt till A3 som Paper Size uppe till vänster. Se till att byta Frame (Import Frame) till <None>. Detta definierar denna ram som en A3, vilket vi sedan kan byta till från t.ex. en A4 när mallarna är klar. OK Gå till knappen Define Frame under fliken Paper. Markera alla linjer (och ev ram-text). Högerklicka. Markera baspunkt (som även styr placering av ritningshuvudets motsvarande baspunkt). Högerklicka. Välj Systembaserad storlek (övre alternativet). Döp filen (A3). Detta steg kan/ska sedan upprepas för varje ritningsram som man vill kunna använda. Öppna filen A2.dwg Ta bort allt utom linjerna som definierar ritningramen. Markera alla linjer och explodera (skriv explode [Enter]). Gå till Paper Settings under fliken Paper. Byt till A2 som Paper Size uppe till vänster. Kontrollera att det är korrekt Se till att byta Frame (Import Frame) till <None>. Detta definierar denna ram som en A3, vilket vi sedan kan byta till från t.ex. en A4 när mallarna är klar. OK Gå till knappen Define Frame under fliken Paper. Markera alla linjer (och ev ram-text). Högerklicka. Markera baspunkt (som även styr placering av ritningshuvudets motsvarande baspunkt). Högerklicka. Välj Systembaserad storlek (övre alternativet). Döp filen (A2).

23 2) Plocka ihop ramar CFM och ritningshuvud CHD till ritningsmall TPL. När alla ramar är skapade kan vi börja spara ut våra färdiga ritningsmallar i TPL-formatet Klicka på knappen Import Title Block under fliken Paper. Välj CHD-filen. Kontrollera att informationen i ritningshuvudet är korrekt. Justeringar görs enklast genom att markera rithuvud och ändra i Property Browser () på vänster sida i CAXA. Exempel på vanliga ändringar är info om Pappersstorlek eller fördefinierade värden för t.ex. Konstruerad, Ritad av, etc. Gå till File, Save As. Filtypen CAXA Draft 2011 *.TPL. Döp filen till t.ex A3.tpl om den ritningsramen är aktiv. Byt sedan ritningsram via knappen Paper Settings under fliken Paper. Se till att inställningarna är korrekta, med korrekt ram, ritningshuvud och BOM. Gå till File, Save As. Filtypen CAXA Draft 2011 *.TPL. Döp filen till t.ex A2.tpl om den ritningsramen är aktiv. Alla mallfiler ska sedan finnas under mappen C:\Program Files\IronCAD\2012\bin\CAXADraft\Template\en-US i Windows Utforskaren.
