1 Engineering Bases viktigaste egenskaper

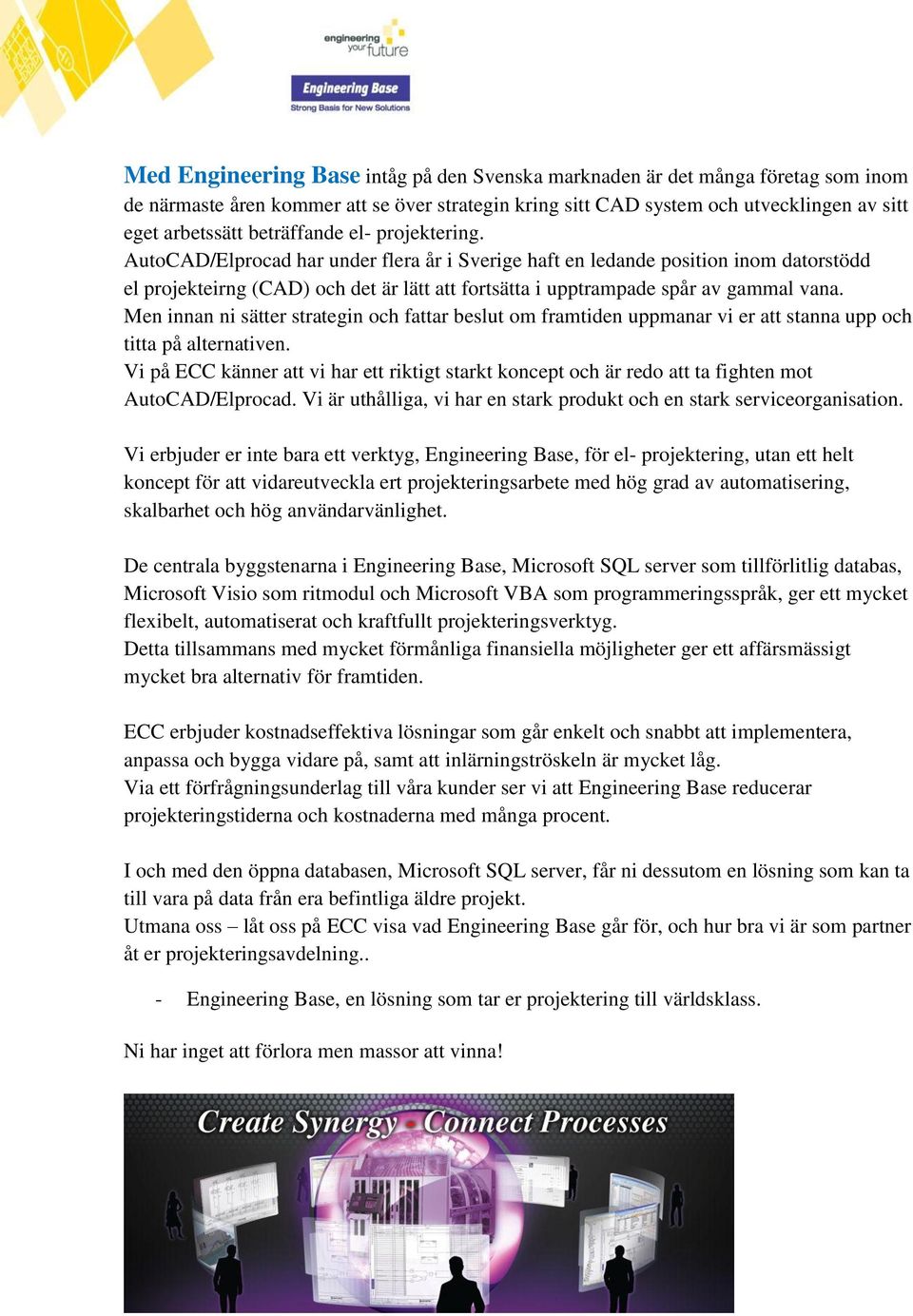

2 Med Engineering Base intåg på den Svenska marknaden är det många företag som inom de närmaste åren kommer att se över strategin kring sitt CAD system och utvecklingen av sitt eget arbetssätt beträffande el- projektering. AutoCAD/Elprocad har under flera år i Sverige haft en ledande position inom datorstödd el projekteirng (CAD) och det är lätt att fortsätta i upptrampade spår av gammal vana. Men innan ni sätter strategin och fattar beslut om framtiden uppmanar vi er att stanna upp och titta på alternativen. Vi på ECC känner att vi har ett riktigt starkt koncept och är redo att ta fighten mot AutoCAD/Elprocad. Vi är uthålliga, vi har en stark produkt och en stark serviceorganisation. Vi erbjuder er inte bara ett verktyg, Engineering Base, för el- projektering, utan ett helt koncept för att vidareutveckla ert projekteringsarbete med hög grad av automatisering, skalbarhet och hög användarvänlighet. De centrala byggstenarna i Engineering Base, Microsoft SQL server som tillförlitlig databas, Microsoft Visio som ritmodul och Microsoft VBA som programmeringsspråk, ger ett mycket flexibelt, automatiserat och kraftfullt projekteringsverktyg. Detta tillsammans med mycket förmånliga finansiella möjligheter ger ett affärsmässigt mycket bra alternativ för framtiden. ECC erbjuder kostnadseffektiva lösningar som går enkelt och snabbt att implementera, anpassa och bygga vidare på, samt att inlärningströskeln är mycket låg. Via ett förfrågningsunderlag till våra kunder ser vi att Engineering Base reducerar projekteringstiderna och kostnaderna med många procent. I och med den öppna databasen, Microsoft SQL server, får ni dessutom en lösning som kan ta till vara på data från era befintliga äldre projekt. Utmana oss låt oss på ECC visa vad Engineering Base går för, och hur bra vi är som partner åt er projekteringsavdelning.. - Engineering Base, en lösning som tar er projektering till världsklass. Ni har inget att förlora men massor att vinna!

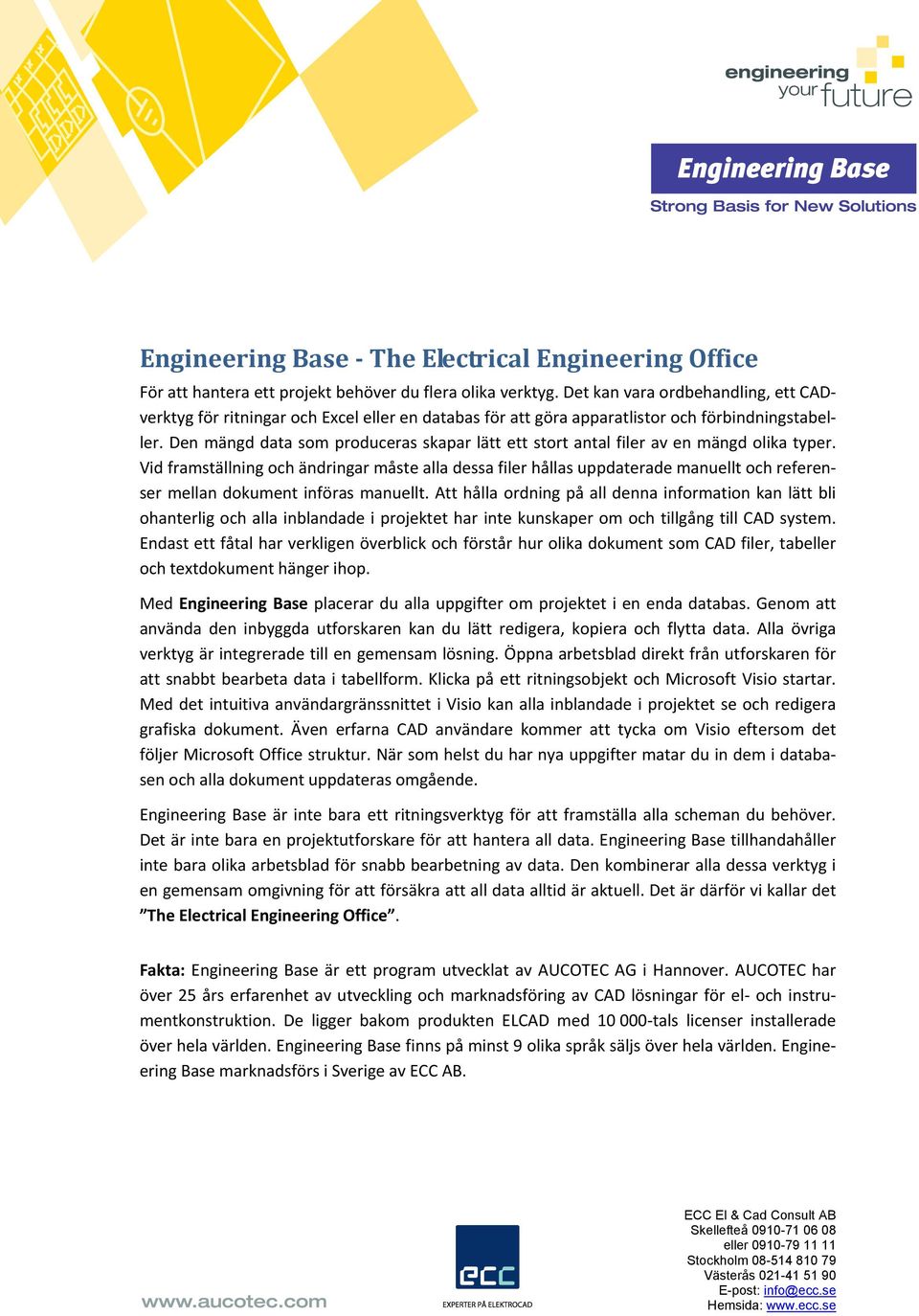

3 Engineering Base - The Electrical Engineering Office För att hantera ett projekt behöver du flera olika verktyg. Det kan vara ordbehandling, ett CADverktyg för ritningar och Excel eller en databas för att göra apparatlistor och förbindningstabeller. Den mängd data som produceras skapar lätt ett stort antal filer av en mängd olika typer. Vid framställning och ändringar måste alla dessa filer hållas uppdaterade manuellt och referenser mellan dokument införas manuellt. Att hålla ordning på all denna information kan lätt bli ohanterlig och alla inblandade i projektet har inte kunskaper om och tillgång till CAD system. Endast ett fåtal har verkligen överblick och förstår hur olika dokument som CAD filer, tabeller och textdokument hänger ihop. Med Engineering Base placerar du alla uppgifter om projektet i en enda databas. Genom att använda den inbyggda utforskaren kan du lätt redigera, kopiera och flytta data. Alla övriga verktyg är integrerade till en gemensam lösning. Öppna arbetsblad direkt från utforskaren för att snabbt bearbeta data i tabellform. Klicka på ett ritningsobjekt och Microsoft Visio startar. Med det intuitiva användargränssnittet i Visio kan alla inblandade i projektet se och redigera grafiska dokument. Även erfarna CAD användare kommer att tycka om Visio eftersom det följer Microsoft Office struktur. När som helst du har nya uppgifter matar du in dem i databasen och alla dokument uppdateras omgående. Engineering Base är inte bara ett ritningsverktyg för att framställa alla scheman du behöver. Det är inte bara en projektutforskare för att hantera all data. Engineering Base tillhandahåller inte bara olika arbetsblad för snabb bearbetning av data. Den kombinerar alla dessa verktyg i en gemensam omgivning för att försäkra att all data alltid är aktuell. Det är därför vi kallar det The Electrical Engineering Office. Fakta: Engineering Base är ett program utvecklat av AUCOTEC AG i Hannover. AUCOTEC har över 25 års erfarenhet av utveckling och marknadsföring av CAD lösningar för el- och instrumentkonstruktion. De ligger bakom produkten ELCAD med tals licenser installerade över hela världen. Engineering Base finns på minst 9 olika språk säljs över hela världen. Engineering Base marknadsförs i Sverige av ECC AB. ECC El & Cad Consult AB Skellefteå eller Stockholm Västerås E-post: info@ecc.se Hemsida:

4 Inledning Med Engineering Base placerar du alla uppgifter om projektet i en enda databas. Genom att använda den inbyggda utforskaren kan du lätt redigera, kopiera och flytta data. Alla övriga verktyg är integrerade till en gemensam lösning. Öppna arbetsblad direkt från utforskaren för att snabbt bearbeta data i tabellform. Klicka på ett ritningsobjekt och Microsoft Visio startar. Med det intuitiva användargränssnittet i Visio kan alla inblandade i projektet se och redigera grafiska dokument. Även om du är erfaren CAD användare kommer du att tycka om Visio eftersom det följer Microsoft Office struktur. När som helst du har nya uppgifter matar du in dem i databasen och alla dokument uppdateras omgående. Engineering Base är inte bara ett ritningsverktyg för att framställa alla scheman du behöver. Det är inte bara en projektutforskare för att hantera all data. Engineering Base tillhandahåller inte bara olika arbetsblad för snabb bearbetning av data. Den kombinerar alla dessa verktyg i en gemensam omgivning för att försäkra att all data alltid är aktuell. Det är därför vi kallar det: The Electrical Engineering Office Engineering Base finns med 4 olika bransch lösningar. De är EB Electrical som passar för de flesta tillämpningar inom el och automation, EB Cable för fordonsindustrin, EB Instrumentation för processindustrin och EB Power för kraftindustrin. Grundprogrammet är samma men levereras med olika databaser. Databaserna innehåller olika exempelprojekt och speciella funktioner för de olika branscherna. 2

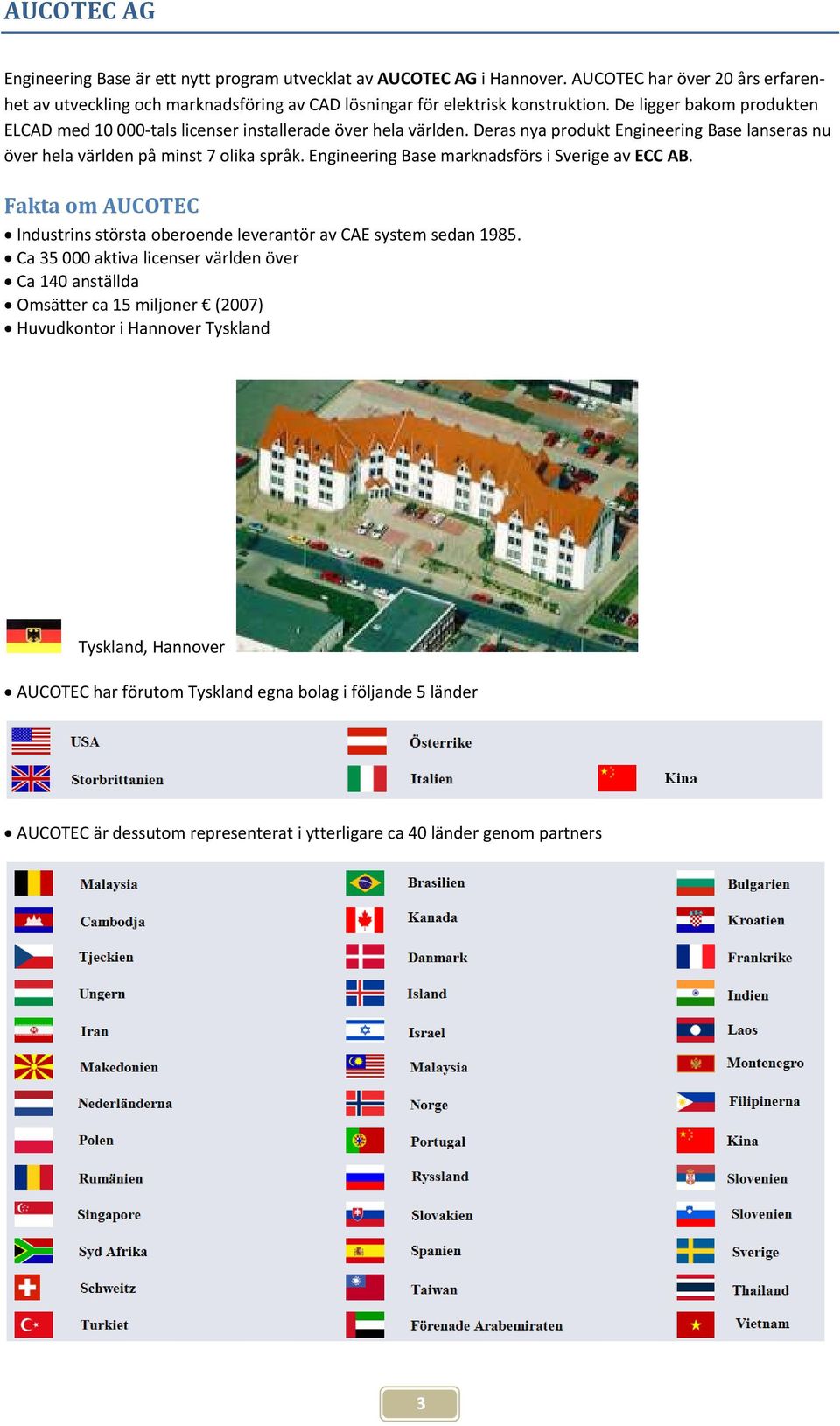

5 AUCOTEC AG Engineering Base är ett nytt program utvecklat av AUCOTEC AG i Hannover. AUCOTEC har över 20 års erfarenhet av utveckling och marknadsföring av CAD lösningar för elektrisk konstruktion. De ligger bakom produkten ELCAD med tals licenser installerade över hela världen. Deras nya produkt Engineering Base lanseras nu över hela världen på minst 7 olika språk. Engineering Base marknadsförs i Sverige av ECC AB. Fakta om AUCOTEC Industrins största oberoende leverantör av CAE system sedan Ca aktiva licenser världen över Ca 140 anställda Omsätter ca 15 miljoner (2007) Huvudkontor i Hannover Tyskland Tyskland, Hannover AUCOTEC har förutom Tyskland egna bolag i följande 5 länder AUCOTEC är dessutom representerat i ytterligare ca 40 länder genom partners 3

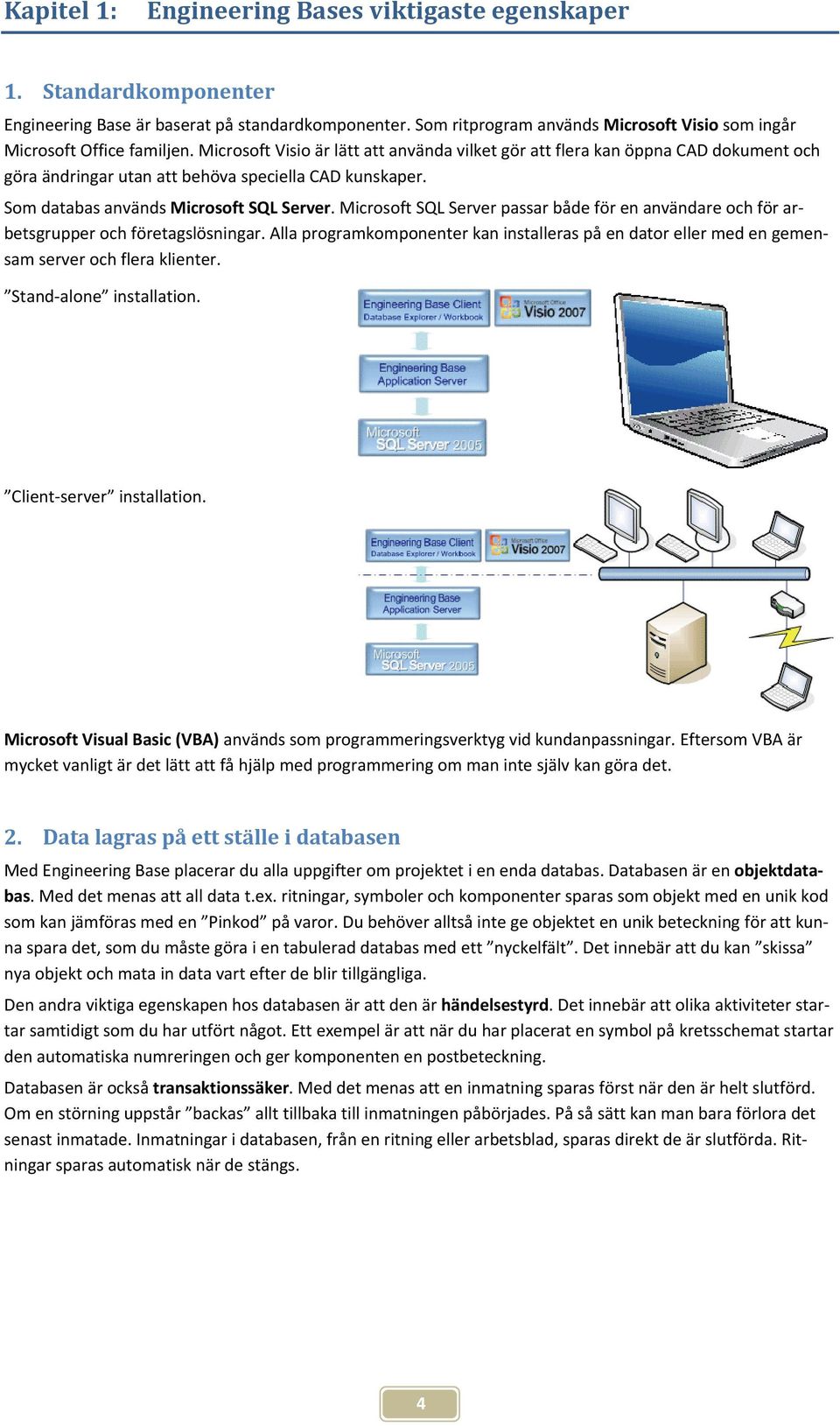

6 Kapitel 1: Engineering Bases viktigaste egenskaper 1. Standardkomponenter Engineering Base är baserat på standardkomponenter. Som ritprogram används Microsoft Visio som ingår Microsoft Office familjen. Microsoft Visio är lätt att använda vilket gör att flera kan öppna CAD dokument och göra ändringar utan att behöva speciella CAD kunskaper. Som databas används Microsoft SQL Server. Microsoft SQL Server passar både för en användare och för arbetsgrupper och företagslösningar. Alla programkomponenter kan installeras på en dator eller med en gemensam server och flera klienter. Stand alone installation. Client server installation. Microsoft Visual Basic (VBA) används som programmeringsverktyg vid kundanpassningar. Eftersom VBA är mycket vanligt är det lätt att få hjälp med programmering om man inte själv kan göra det. 2. Data lagras på ett ställe i databasen Med Engineering Base placerar du alla uppgifter om projektet i en enda databas. Databasen är en objektdatabas. Med det menas att all data t.ex. ritningar, symboler och komponenter sparas som objekt med en unik kod som kan jämföras med en Pinkod på varor. Du behöver alltså inte ge objektet en unik beteckning för att kunna spara det, som du måste göra i en tabulerad databas med ett nyckelfält. Det innebär att du kan skissa nya objekt och mata in data vart efter de blir tillgängliga. Den andra viktiga egenskapen hos databasen är att den är händelsestyrd. Det innebär att olika aktiviteter startar samtidigt som du har utfört något. Ett exempel är att när du har placerat en symbol på kretsschemat startar den automatiska numreringen och ger komponenten en postbeteckning. Databasen är också transaktionssäker. Med det menas att en inmatning sparas först när den är helt slutförd. Om en störning uppstår backas allt tillbaka till inmatningen påbörjades. På så sätt kan man bara förlora det senast inmatade. Inmatningar i databasen, från en ritning eller arbetsblad, sparas direkt de är slutförda. Ritningar sparas automatisk när de stängs. 4

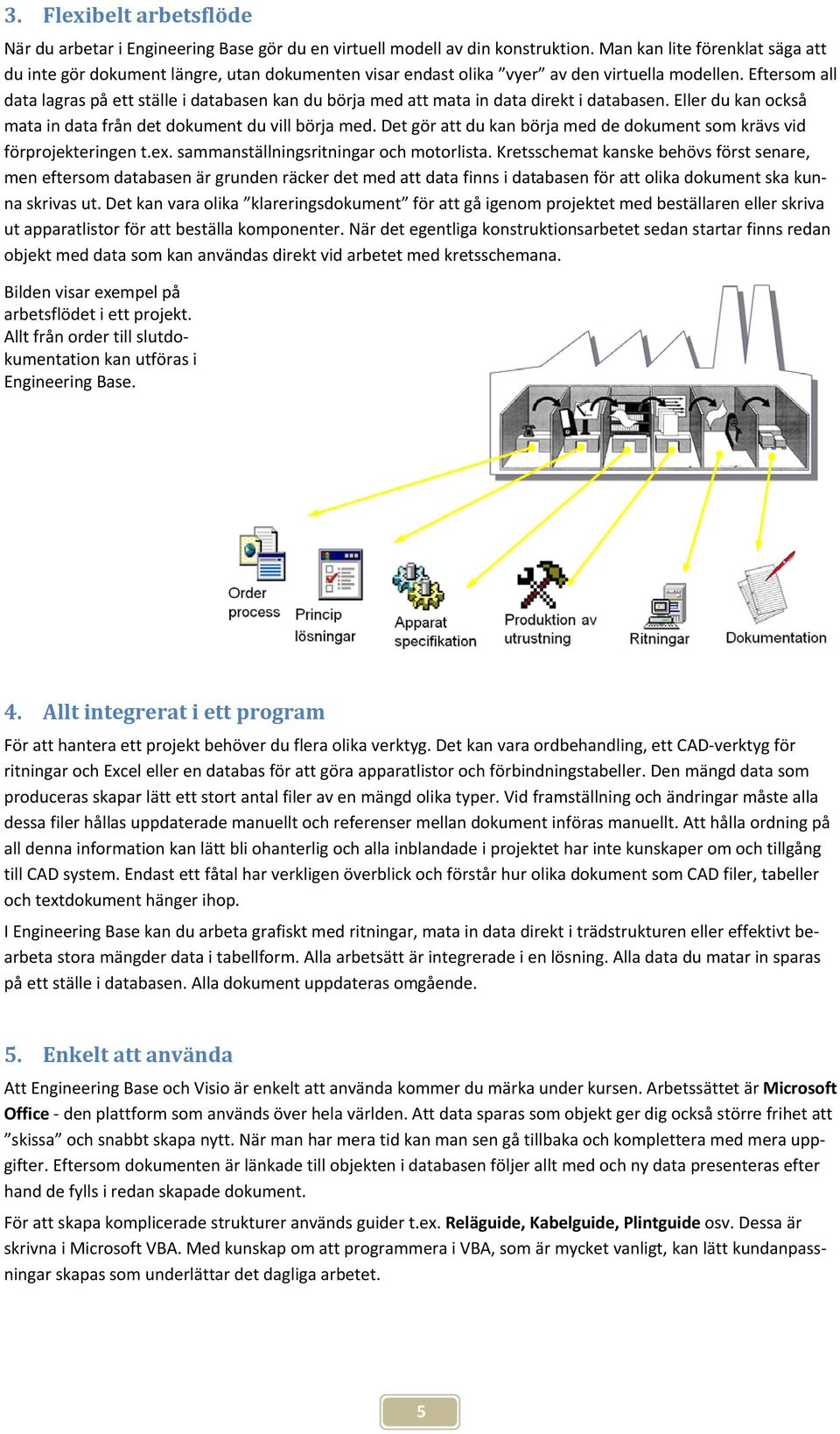

7 3. Flexibelt arbetsflöde När du arbetar i Engineering Base gör du en virtuell modell av din konstruktion. Man kan lite förenklat säga att du inte gör dokument längre, utan dokumenten visar endast olika vyer av den virtuella modellen. Eftersom all data lagras på ett ställe i databasen kan du börja med att mata in data direkt i databasen. Eller du kan också mata in data från det dokument du vill börja med. Det gör att du kan börja med de dokument som krävs vid förprojekteringen t.ex. sammanställningsritningar och motorlista. Kretsschemat kanske behövs först senare, men eftersom databasen är grunden räcker det med att data finns i databasen för att olika dokument ska kunna skrivas ut. Det kan vara olika klareringsdokument för att gå igenom projektet med beställaren eller skriva ut apparatlistor för att beställa komponenter. När det egentliga konstruktionsarbetet sedan startar finns redan objekt med data som kan användas direkt vid arbetet med kretsschemana. Bilden visar exempel på arbetsflödet i ett projekt. Allt från order till slutdokumentation kan utföras i Engineering Base. 4. Allt integrerat i ett program För att hantera ett projekt behöver du flera olika verktyg. Det kan vara ordbehandling, ett CAD verktyg för ritningar och Excel eller en databas för att göra apparatlistor och förbindningstabeller. Den mängd data som produceras skapar lätt ett stort antal filer av en mängd olika typer. Vid framställning och ändringar måste alla dessa filer hållas uppdaterade manuellt och referenser mellan dokument införas manuellt. Att hålla ordning på all denna information kan lätt bli ohanterlig och alla inblandade i projektet har inte kunskaper om och tillgång till CAD system. Endast ett fåtal har verkligen överblick och förstår hur olika dokument som CAD filer, tabeller och textdokument hänger ihop. I Engineering Base kan du arbeta grafiskt med ritningar, mata in data direkt i trädstrukturen eller effektivt bearbeta stora mängder data i tabellform. Alla arbetsätt är integrerade i en lösning. Alla data du matar in sparas på ett ställe i databasen. Alla dokument uppdateras omgående. 5. Enkelt att använda Att Engineering Base och Visio är enkelt att använda kommer du märka under kursen. Arbetssättet är Microsoft Office den plattform som används över hela världen. Att data sparas som objekt ger dig också större frihet att skissa och snabbt skapa nytt. När man har mera tid kan man sen gå tillbaka och komplettera med mera uppgifter. Eftersom dokumenten är länkade till objekten i databasen följer allt med och ny data presenteras efter hand de fylls i redan skapade dokument. För att skapa komplicerade strukturer används guider t.ex. Reläguide, Kabelguide, Plintguide osv. Dessa är skrivna i Microsoft VBA. Med kunskap om att programmera i VBA, som är mycket vanligt, kan lätt kundanpassningar skapas som underlättar det dagliga arbetet. 5

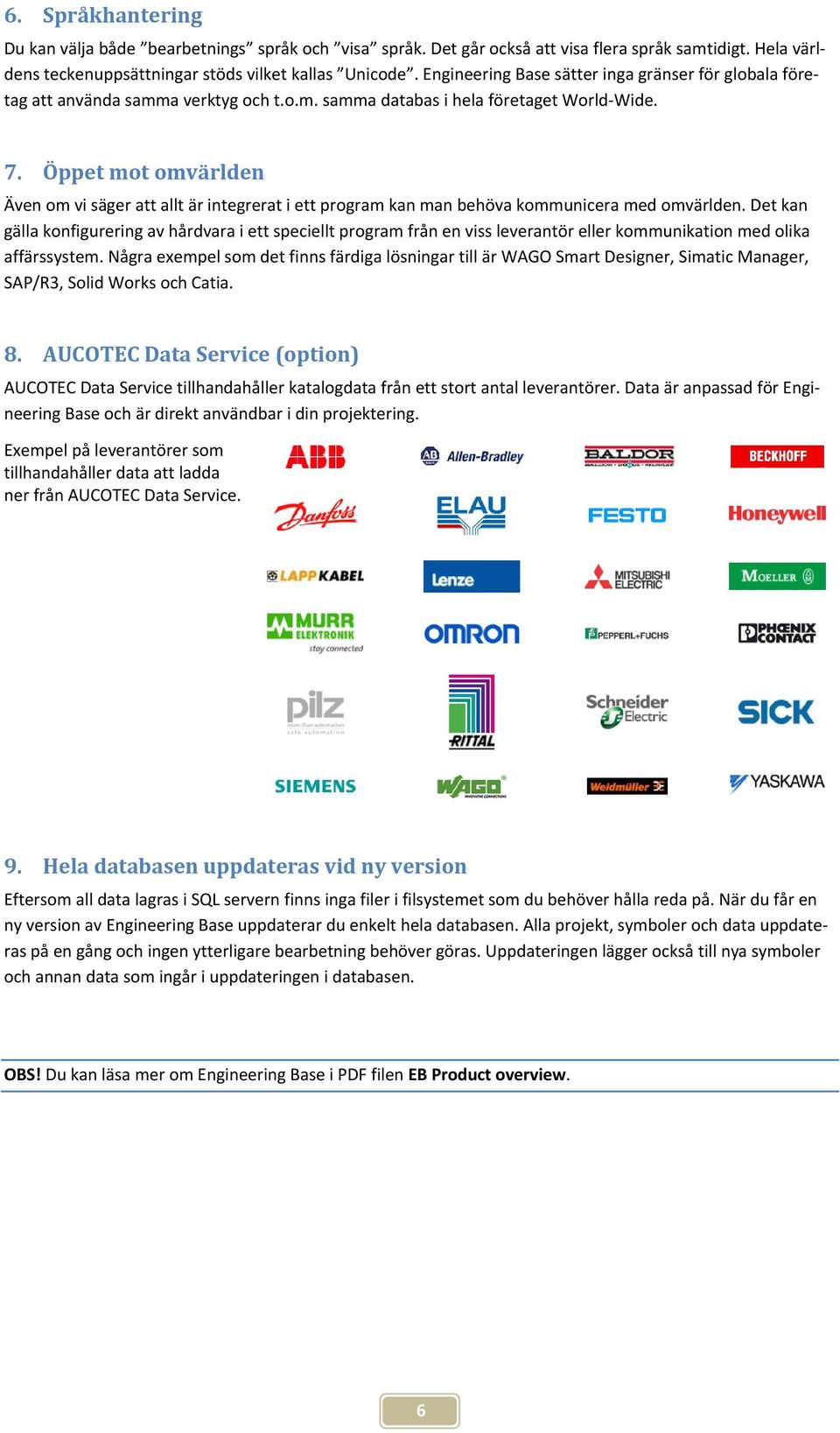

8 6. Språkhantering Du kan välja både bearbetnings språk och visa språk. Det går också att visa flera språk samtidigt. Hela världens teckenuppsättningar stöds vilket kallas Unicode. Engineering Base sätter inga gränser för globala företag att använda samma verktyg och t.o.m. samma databas i hela företaget World Wide. 7. Öppet mot omvärlden Även om vi säger att allt är integrerat i ett program kan man behöva kommunicera med omvärlden. Det kan gälla konfigurering av hårdvara i ett speciellt program från en viss leverantör eller kommunikation med olika affärssystem. Några exempel som det finns färdiga lösningar till är WAGO Smart Designer, Simatic Manager, SAP/R3, Solid Works och Catia. 8. AUCOTEC Data Service (option) AUCOTEC Data Service tillhandahåller katalogdata från ett stort antal leverantörer. Data är anpassad för Engineering Base och är direkt användbar i din projektering. Exempel på leverantörer som tillhandahåller data att ladda ner från AUCOTEC Data Service. 9. Hela databasen uppdateras vid ny version Eftersom all data lagras i SQL servern finns inga filer i filsystemet som du behöver hålla reda på. När du får en ny version av Engineering Base uppdaterar du enkelt hela databasen. Alla projekt, symboler och data uppdateras på en gång och ingen ytterligare bearbetning behöver göras. Uppdateringen lägger också till nya symboler och annan data som ingår i uppdateringen i databasen. OBS! Du kan läsa mer om Engineering Base i PDF filen EB Product overview. 6
