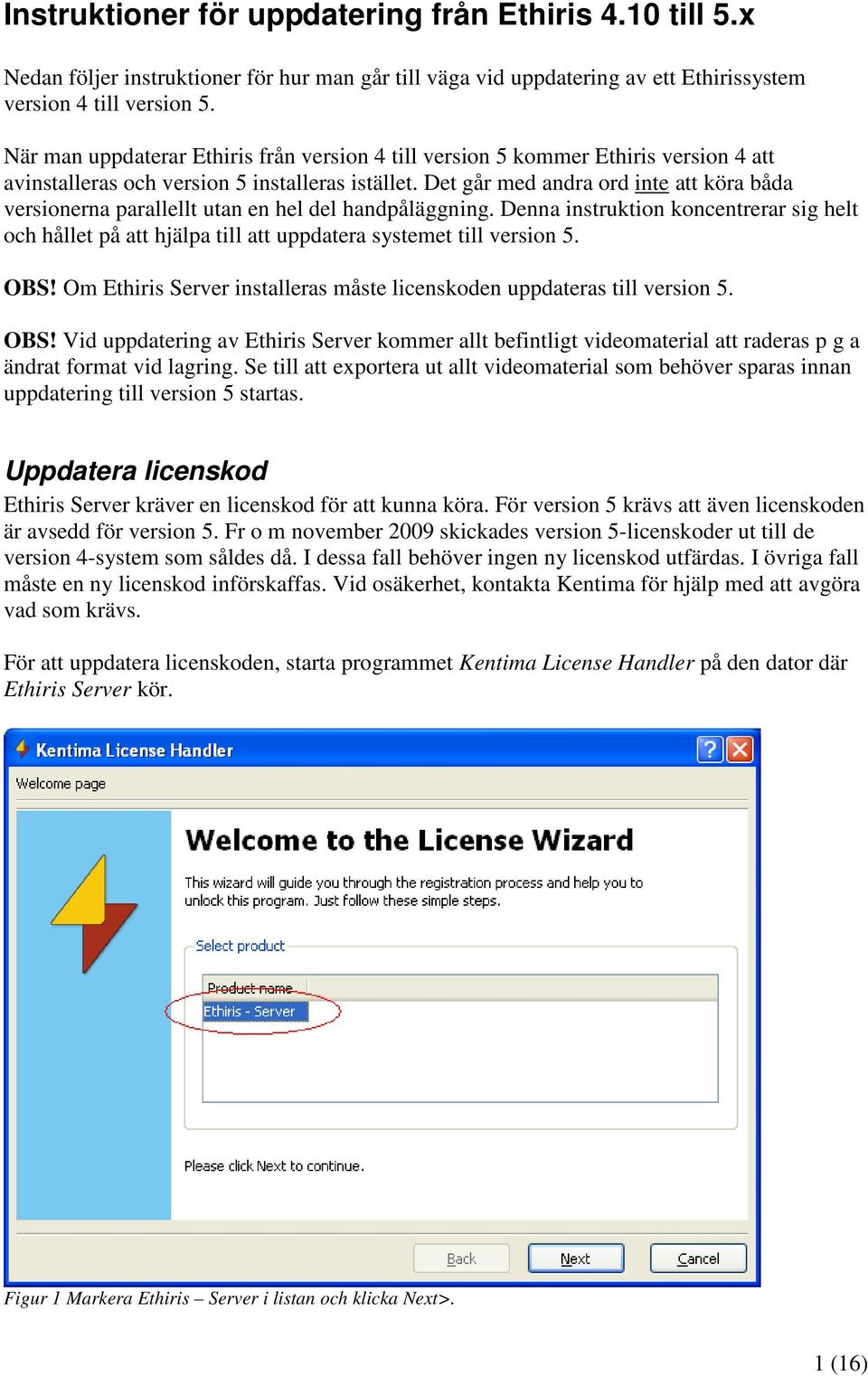

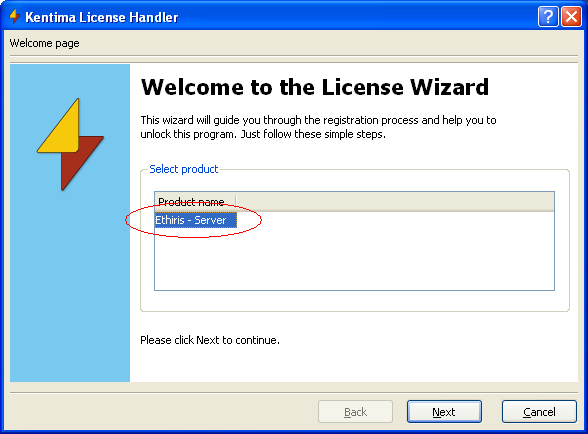

1 Instruktioner för uppdatering från Ethiris 4.10 till 5.x Nedan följer instruktioner för hur man går till väga vid uppdatering av ett Ethirissystem version 4 till version 5. När man uppdaterar Ethiris från version 4 till version 5 kommer Ethiris version 4 att avinstalleras och version 5 installeras istället. Det går med andra ord inte att köra båda versionerna parallellt utan en hel del handpåläggning. Denna instruktion koncentrerar sig helt och hållet på att hjälpa till att uppdatera systemet till version 5. OBS! Om Ethiris Server installeras måste licenskoden uppdateras till version 5. OBS! Vid uppdatering av Ethiris Server kommer allt befintligt videomaterial att raderas p g a ändrat format vid lagring. Se till att exportera ut allt videomaterial som behöver sparas innan uppdatering till version 5 startas. Uppdatera licenskod Ethiris Server kräver en licenskod för att kunna köra. För version 5 krävs att även licenskoden är avsedd för version 5. Fr o m november 2009 skickades version 5-licenskoder ut till de version 4-system som såldes då. I dessa fall behöver ingen ny licenskod utfärdas. I övriga fall måste en ny licenskod införskaffas. Vid osäkerhet, kontakta Kentima för hjälp med att avgöra vad som krävs. För att uppdatera licenskoden, starta programmet Kentima License Handler på den dator där Ethiris Server kör. Figur 1 Markera Ethiris Server i listan och klicka Next>. 1 (16)

2 Välj Ethiris Server i listan över installerade Kentimaprodukter och klicka på knappen Next>. Figur 2 Välj Upgrade license klicka Next>. I nästa dialog, välj Upgrade license och klicka Next>. Figur 3 Kopiera Registration code. 2 (16)

3 Kopiera Registration code och skicka den till Kentima med mail. Ni får då tillbaks motsvarande licenskod som gäller för version 5. Den nya licenskoden ska ersätta den gamla licenskoden i nästa dialog. Klicka Next> för att gå vidare. Om ni inte får tillbaka en ny licenskod på direkten kan ni om ni vill klicka Cancel för att stänga Kentima License Handler. Det går bra att fortsätta vid ett annat tillfälle när ni har fått tillbaks en ny licenskod. Figur 4 Klistra in en ny License key. Ersätt den gamla licenskoden med den nya ni har fått tillbaks från Kentima. Klicka därefter Next>. Om allt gick bra ska det se ut ungefär som nedan. 3 (16)

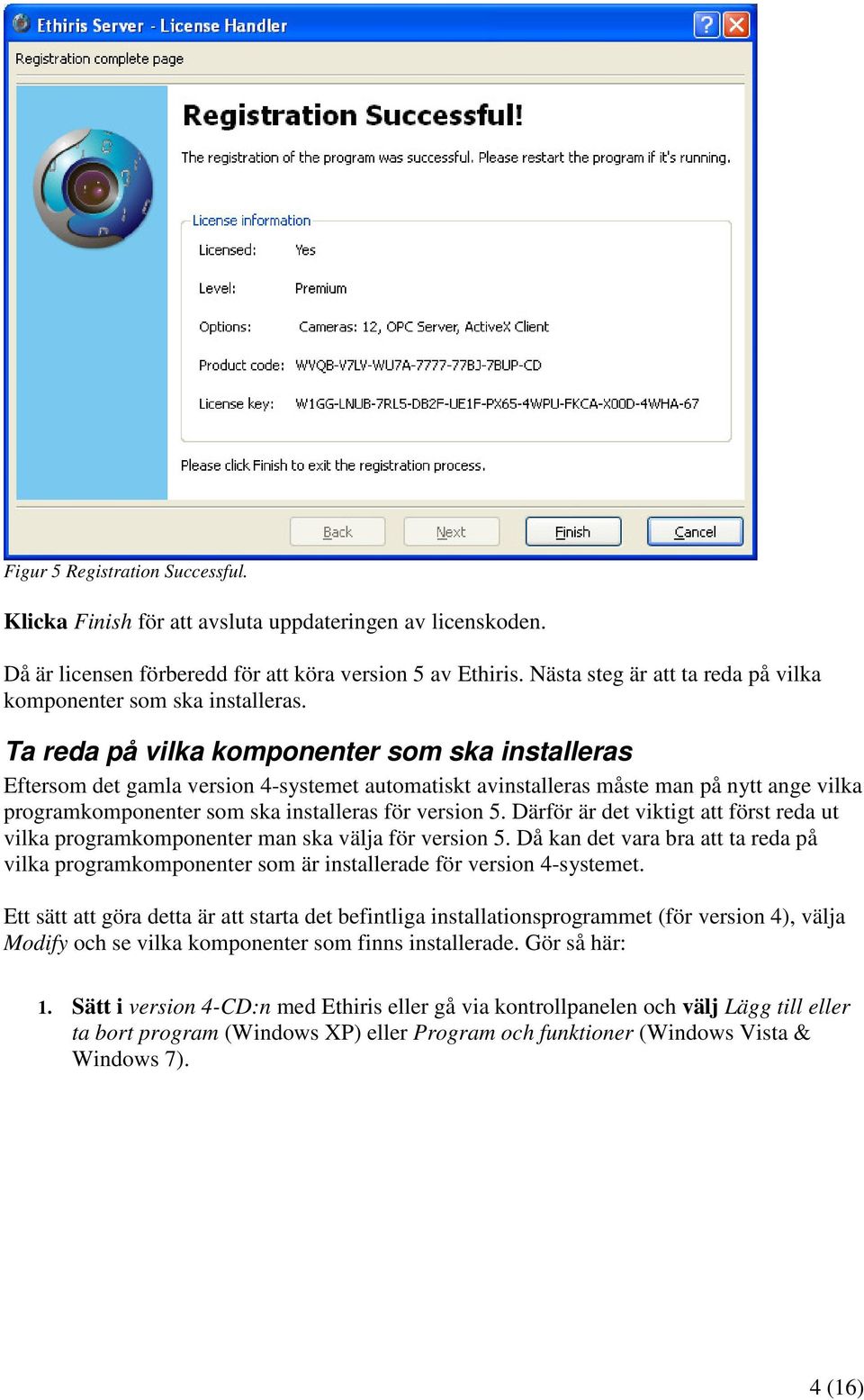

4 Figur 5 Registration Successful. Klicka Finish för att avsluta uppdateringen av licenskoden. Då är licensen förberedd för att köra version 5 av Ethiris. Nästa steg är att ta reda på vilka komponenter som ska installeras. Ta reda på vilka komponenter som ska installeras Eftersom det gamla version 4-systemet automatiskt avinstalleras måste man på nytt ange vilka programkomponenter som ska installeras för version 5. Därför är det viktigt att först reda ut vilka programkomponenter man ska välja för version 5. Då kan det vara bra att ta reda på vilka programkomponenter som är installerade för version 4-systemet. Ett sätt att göra detta är att starta det befintliga installationsprogrammet (för version 4), välja Modify och se vilka komponenter som finns installerade. Gör så här: 1. Sätt i version 4-CD:n med Ethiris eller gå via kontrollpanelen och välj Lägg till eller ta bort program (Windows XP) eller Program och funktioner (Windows Vista & Windows 7). 4 (16)

5 Figur 6 Välj Lägg till eller ta bort program i kontrollpanelen. Figur 7 Leta upp Ethiris i listan och klicka på knappen Ändra/ta bort. 5 (16)

6 2. Installationsprogrammet går igång och visar en välkomstdialog. Välj Modify och klicka på Next>. Figur 8 Välj Modify och klicka på Next>. 3. Nu visas en lista där de komponenter som är installerade är ikryssade. Notera vilka komponenter som är ikryssade, bläddra ned i listan för att se alla komponenter. Klicka sedan på knappen Cancel för att avbryta installationen. 6 (16)

7 Figur 9 Lista över installerade komponenter. Figur 10 Listan över installerade komponenter har skrollats ned. När du klickar på Cancel visas ett meddelande om att installationen inte är klar. Välj att avsluta genom att klicka på knappen Ja. 7 (16)

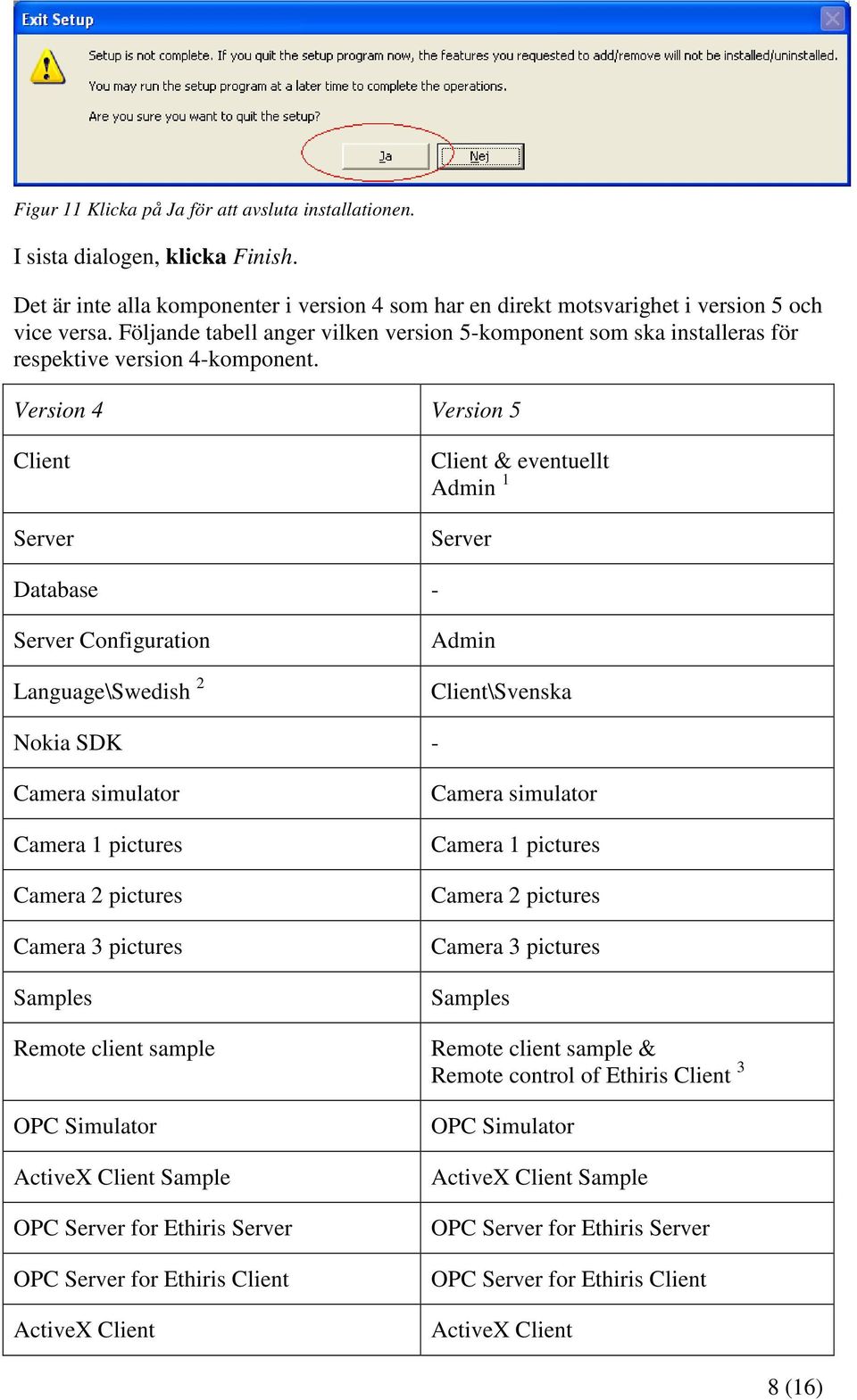

8 Figur 11 Klicka på Ja för att avsluta installationen. I sista dialogen, klicka Finish. Det är inte alla komponenter i version 4 som har en direkt motsvarighet i version 5 och vice versa. Följande tabell anger vilken version 5-komponent som ska installeras för respektive version 4-komponent. Version 4 Version 5 Client Server Client & eventuellt Admin 1 Server Database - Server Configuration Language\Swedish 2 Admin Client\Svenska Nokia SDK - Camera simulator Camera 1 pictures Camera 2 pictures Camera 3 pictures Samples Remote client sample OPC Simulator ActiveX Client Sample OPC Server for Ethiris Server OPC Server for Ethiris Client ActiveX Client Camera simulator Camera 1 pictures Camera 2 pictures Camera 3 pictures Samples Remote client sample & Remote control of Ethiris Client 3 OPC Simulator ActiveX Client Sample OPC Server for Ethiris Server OPC Server for Ethiris Client ActiveX Client 8 (16)

9 1 I version 4 konfigurerade man klientens layout direkt i Ethiris Client. I version 5 sker detta via Ethiris Admin istället. Om man behöver konfigurera klienten (eller servern) från en viss dator ska Admin väljas vid installationen. 2 I version 5 är standardspråket engelska. Ethiris Client finns även tillgänglig på svenska om man inte väljer bort det vid installationen (det är valt som standard när Client väljs). 3 I version 5 är exemplet och själva kontrollen separerade i två olika installationskomponenter. Den komponent som behövs för fjärrstyrning av Ethiris Client är Remote control of Ethiris Client. Kör igång installationen av version 5 OBS! Vid uppdatering av Ethiris Server kommer allt videomaterial att raderas p g a att formatet för lagrad video har ändrats. Se till att exportera ut videomaterial som behöver sparas innan uppdatering till version 5 startas. Nu när vi har koll på vilka komponenter som ska installeras på respektive dator är vi redo att köra igång uppdateringen genom att starta installationsprogrammet för Ethiris version 5. Följ instruktionerna i installationen fram till dialogen Setup Type. Här ska du välja enligt resonemanget ovan. Den vanligaste typen av version 4-installation innehåller Client, Server & Server Configuration (+ alla språken). I detta fall kan man välja Setup Type Common components (Client, Server & Admin) vid installationen av version 5. Annars är det enklast att välja Custom för att kunna kryssa för exakt de komponenter som önskas. I vårt exempel ovan var Client, Server, Server Configuration & Remote client sample installerat för version 4. Därför väljer jag Custom Setup Type och klickar i komponenter enligt nedan. 9 (16)

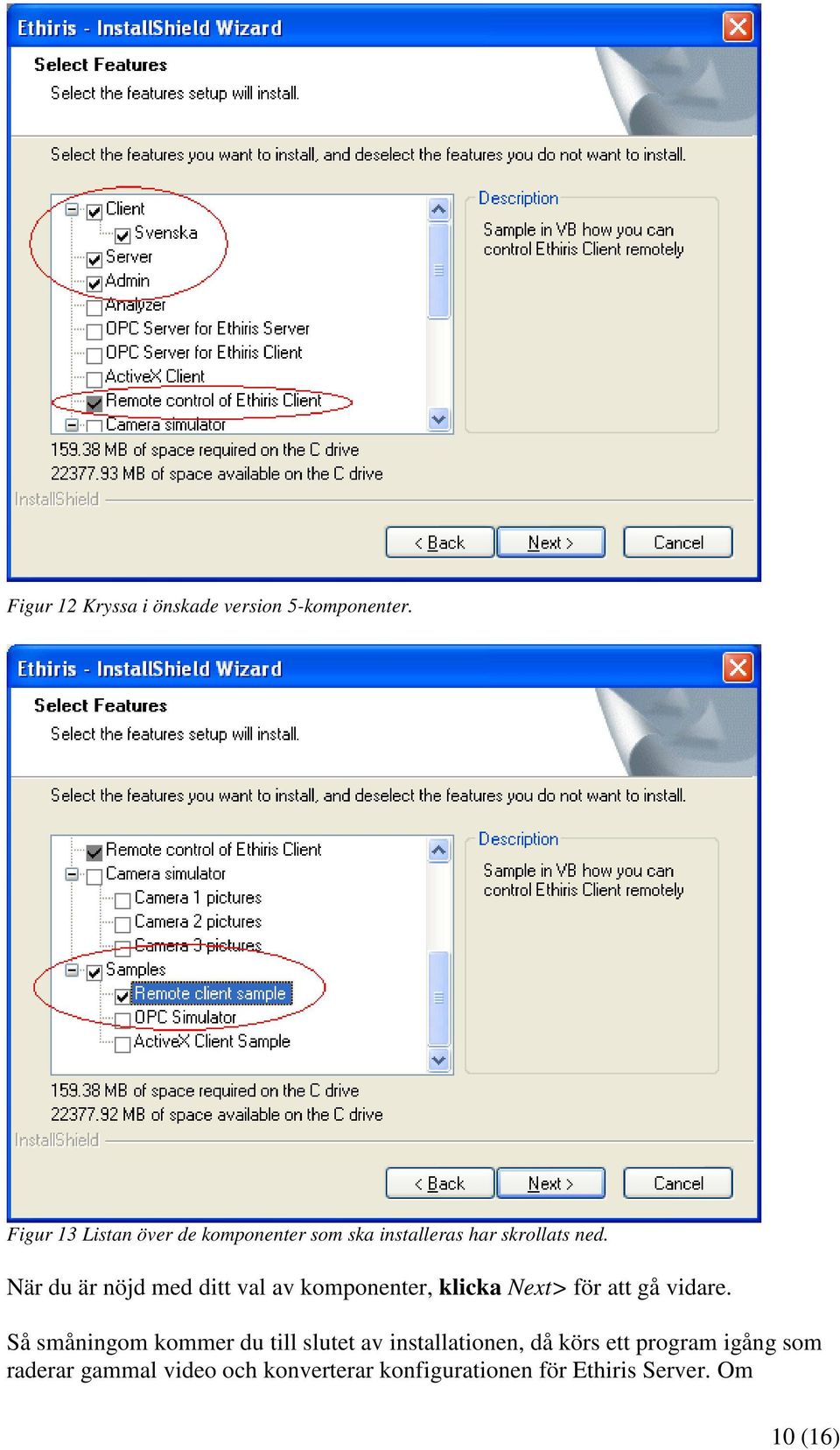

10 Figur 12 Kryssa i önskade version 5-komponenter. Figur 13 Listan över de komponenter som ska installeras har skrollats ned. När du är nöjd med ditt val av komponenter, klicka Next> för att gå vidare. Så småningom kommer du till slutet av installationen, då körs ett program igång som raderar gammal video och konverterar konfigurationen för Ethiris Server. Om 10 (16)

11 uppgraderingsrutinen hittar en klientkonfiguration så ges ett meddelande om att den konfigurationen måste konverteras manuellt via Ethiris Admin. Figur 14 Meddelande om hur en klientkonfiguration ska konverteras. Dialogen för uppgraderingsarbetet ser ut som nedan. Innehållet varierar naturligtvis beroende på omständigheterna: Figur 15 Meddelande om hur uppgraderingen har gått. 11 (16)

12 Klicka på knappen Finish när du läst meddelandet och noterat var senast använd klientkonfiguration finns. Klicka Finish i sista dialogen i installationen också. Konvertera klientkonfigurationen Då är vi framme vid sista steget, att konvertera klientens konfiguration. Starta Ethiris Admin, den ligger i startmenyn under Kentima Solutions AB. Figur 16 Ethiris Admin är tom vid första start. Från början är trädvyn i Ethiris Admin tom. Nu ska vi koppla upp oss mot Ethiris Server. OBS! När klientens konfiguration ska konverteras ska alla de Ethiris Servrar som används av klienten vara anslutna i Ethiris Admin för att konverteringen av klientens konfiguration ska fungera fullt ut. För säkerhets skull kan det vara bra att ansluta samtliga Ethiris Servrar som finns i anläggningen. Det går alltså utmärkt att ha flera Ethiris Servrar samtidigt i Ethiris Admin. Klicka på verktygsknappen Connect online to Ethiris component. 12 (16)

13 Figur 17 Connectdialogen. Om du sitter på samma dator som där Ethiris Server kör, kan du låta Address stå kvar som Detta är ett alias för den lokala datorn. Om du sitter på en annan dator måste du ange datornamnet alternativt IP-adressen för den dator där Ethiris Server kör. Låt Port stå kvar som 1235 om du inte säkert vet att portnumret tidigare har ändrats för Ethiris Server. Klicka på knappen Connect för att ansluta till Ethiris Server. Nu läses aktuell konfiguration in och presenteras i trädvyn. Figur 18 Ethiris Server är ansluten. Om allt är som det ska finns alla kameror och andra objekt som ingick i version 4- konfigurationen. 13 (16)

14 Figur 19 Kamerorna finns även i den nya konverterade konfigurationen. Nu kan du göra om proceduren ifall det finns flera Ethiris Server i anläggningen. När samtliga Ethiris Servrar är anslutna ska vi läsa in den gamla version 4- klientkonfigurationen för att konvertera den. Klicka på verktygsknappen Open offline Ethiris component. Figur 20 Öppnadialogen. Klicka på Bläddra-knappen. 14 (16)

15 Figur 21 Välj Filformat Ethiris Client 4 Workspace (*.ecw). Glöm inte att välja Filformat Ethiris Client 4 Workspace (*.ecw). Leta sedan upp den gamla klientkonfigurationsfilen, markera den och klicka på knappen Öppna. Ett meddelande visas om att konfigurationsfilen kommer att konverteras. Läs och klicka sedan OK. Figur 22 Meddelande om konvertering av klientkonfigurationsfilen. Ett nytt meddelande som uppmanar dig att spara den nya konfigurationen visas. Läs och klicka sedan OK. Figur 23 Meddelande med uppmaning att spara. Slutligen visas ett meddelande om att alla Ethiris Servrar som används av klientens konfiguration måste vara anslutna i Ethiris Admin för att konverteringen av klientens konfiguration ska fungera fullt ut. Läs och klicka sedan OK. 15 (16)

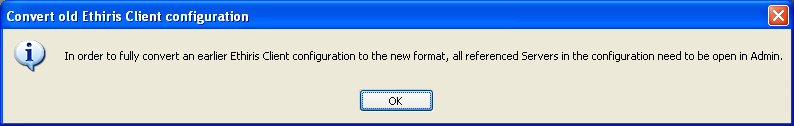

16 Figur 24 Meddelande om att alla Ethiris Servrar måste vara laddade i Ethiris Admin. Så, då är även klientens konfiguration laddad i Ethiris Admin och redo att sparas. Figur 25 Klientkonfigurationen är också ladda i Ethiris Admin. Om du vill kan du ändra namn på klientens konfiguration från NoName till något vettigare, men det har egentligen ingen betydelse. Namnet används bara för presentation i trädvyn. Klicka på Save All-knappen i verktygsfältet. Nu är vi redo att provköra Ethiris Client. Starta Ethiris Client och verifiera att allting fungerar som det ska. 16 (16)
