Anvisning ritningshantering. Version
|
|
- Åke Pettersson
- för 8 år sedan
- Visningar:
Transkript
1 Anvisning ritningshantering Version

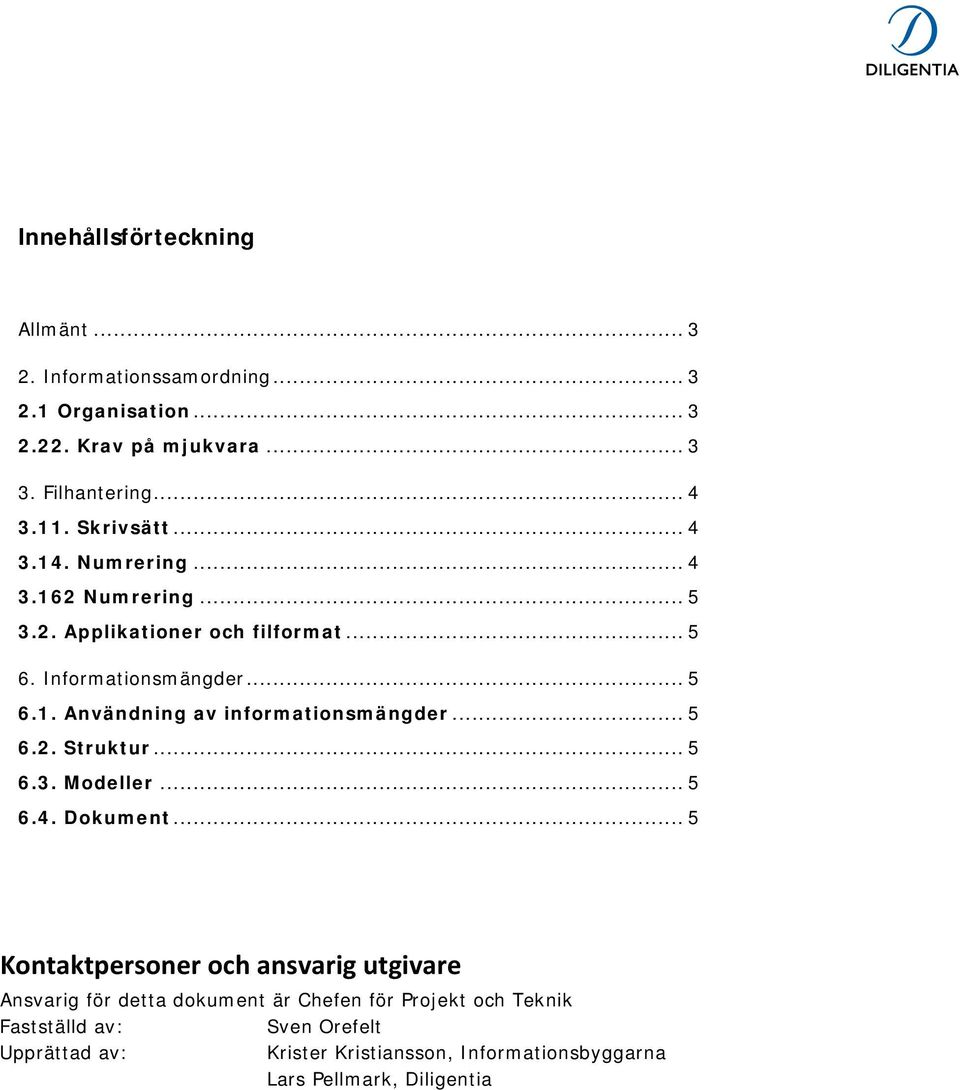

2 Innehållsförteckning Allmänt Informationssamordning Organisation Krav på mjukvara Filhantering Skrivsätt Numrering Numrering Applikationer och filformat Informationsmängder Användning av informationsmängder Struktur Modeller Dokument... 5 Kontaktpersoner och ansvarig utgivare Ansvarig för detta dokument är Chefen för Projekt och Teknik Fastställd av: Sven Orefelt Upprättad av: Krister Kristiansson, Informationsbyggarna Lars Pellmark, Diligentia
3 Allmänt Ritningshanteringen inom Diligentia ska följa Tillämpningsanvisning: Förvaltning version 2014 som baseras på Bygghandlingar 90 del 8 utgåva 2. Tillämpningsanvisningen gäller i sin helhet. Detta dokument likställs med bilaga 6 i tillämpningsanvisningen och förtydligar specifika kapitel anpassade för Diligentia. Projektörer ska känna till tillämpningsanvisningar, dock kan detta dokument användas fristående och fungera som projekteringsanvisning. 2. Informationssamordning 2.1 Organisation Startpaket med befintliga ritningar eller mallfiler vid nyprojektering, används vid alla projekt. Där befintliga handlingar ska användas måste dessa checkas ut ur beställarens handlingsarkiv. Detta görs av Diligentias informationssamordnare eller av Diligentia utsedd informationssamordnare. Kontaktpersoner Diligentia: Lars Pellmark, , lars.pellmark@diligentia.se Informationsbyggarna: Krister Kristiansson, , kk@informationsbyggarna.se Krav på mjukvara Förtydligande: Vid projektering är det fritt att välja mjukvara. Dock ska en dwg-fil enligt Diligentias mall levereras till Diligentia tillsammans med originalformatet. Se punkt 3.2. Applikationer och filformat
4 3. Filhantering Skrivsätt Generellt enligt BSAB96 och SS Dock ersätts punkt med bindestreck i filnamn och ritningsnummer. Förklaring av modellnummer/filnamn: Exempel: A-40-P A- Ansvarig part: Arkitekt 40- Innehåll: Sammansatt P- Redovisningssätt: Planer Lägeskod: Våningsplan 5 del ObjektID där 5804 avser Diligentias unika beteckning för respektive fastighet, 02 är byggnadens nummer Förklaring av ritningsdefinitionsnummer/filnamn: Exempel: V-57B V- Ansvarig part: V-projektör 57B- Innehåll: Allmän ventilation 1- Redovisningssätt: Planritning 0510 Lägeskod: Våningsplan 5 del ObjektID där 5804 avser Diligentias unika beteckning för respektive fastighet, 02 är byggnadens nummer Exempel på rollen P (projektgemensamma) basfilers filnamn: P-M1-P dwg (Enl. BH90 Basfil M1: Modulnät ) Klassificering BSAB-koder Vid nybyggnadsprojekt tillämpas alltid BSAB96. I de fall annan klassificering förekommer i befintlig dokumentation ska det i samråd med beställaren bestämmas med hänsyn till projektets omfattning och behov vilken klassificering som ska gälla. Då exempelvis BSAB83 ska uppdateras till BSAB96 bör hela fastigheten uppdateras i ett samlat omtag för att säkerställa enhetlighet. Relationshandlingar från tidigare projekt lagras i sitt ursprungliga skick i Diligentias arkiv i avslutade projekt. När sådan information behövs i andra projekt erhålls kopia och klassificeras vid behov om till BSAB Numrering Exempel namngivning av delade ritningar A :200 (översikt hela huset) A :100 (översikt del av huset) A :50 A :50 A :50 A :50 A :100 A :50 A :50 A :50 A :50 Entresolplan mellan våningar har den nedre våningens nummer men ur serien en avvikande del.
5 3.162 Numrering Våningsnumrering enl. BH90 exempelbild 3.162a (Gäller vid nyproduktion och omfattande ombyggnader som kan likställas med nyproduktion, befintliga byggnader behåller ursprunglig numrering) För rumsnumrering se avsnitt Rumsnumrering i slutet av detta dokument Applikationer och filformat Samtliga relationshandlingar levereras i dwg 2010-format och plotfil PDF/A för arkivbeständighet samt i eventuellt annat originalformat med tillhörande fonter, projektfiler och systemfiler så att ritningarna fungerar hos mottagaren. Observera att objektgrafik förstörs om man sparar från t.ex. AutoCAD 2013-format till 2010-format och sedan fortsätter att använda ritningen i en tidigare version av AutoCAD. Ritningsdefinitioner (dwg) får endast innehålla layoutflikarna Model och Layout1. Plottfiler ska skrivas till formatet PDF/A (långtidsbevarande). Liggande A1 om inget annat är överenskommet. 6. Informationsmängder 6.1. Användning av informationsmängder Text på ritningar ska vara tydlig i de skalor som används i relationshandlingar i enlighet med BH Struktur Mappen Objekt namnges med objektnr. tillhandahållet av Diligentia I mappen MODELL, lagras modellfiler per teknikområde, som modellfiler räknas t ex förklaringstexter, detalj-, plan-, sektions-, fasad- och elevationsmodeller. I mappen RITDEF, lagras ritningsdefinitionsfiler per teknikområde. I mappen RITNING, lagras plottade, rastrerade/scannade ritningsfiler per teknikområde. I mappen P (teknikområde P) lagras projektgemensamma filer som stomlinjenät, lokaliseringsplaner, ritningsblanketter, namnrutor och andra symboler som är gemensamma för projektet. Mapparna pärmar, scheman, KOMPONENTDATA och textdokument skapas efter behov. I dessa arkiveras motsvarande dokumenttyper efter överenskommelse Modeller Krav på modellfiler och ritningsdefinitionsfiler (dwg): CAD-mallfil för modell och ritningsdefinition erhålls av beställaren, flikar får ej ändras eller läggas till. I modellens modelläge (model) ritas modellen. Fliken Metadata innehåller modellens namnruta. I ritningsdefinitionens Model flik läses externa referenser in relativt och med metoden Overlay Layout1 presenterar modellen på en liggande A1-blankett i lämplig skala i enlighet med BH90 om inget annat är överenskommet med beställaren Dokument Filförteckning Informationssamordnaren redovisar för beställaren och leverantören med filförteckning, vilka filer som erhållits och sedan lästs in i arkivsystemet. Redovisning godkänns sedan av leverantör som intygar att detta var dessa handlingar som var avsedda att levereras. Person med projektkännedom hos beställaren bör också godkänna att det var dessa handlingar som förväntades i projektet.
6 Namnruta Namnruta erhålls av Diligentia i ett startpaket med mallfiler. Mallfilen för ritningsdefinitioner innehåller blankett, namnruta samt skalstock. Blocket NAMNRUTA får ej sprängas då ifylld metadata automatiskt läses in i förvaltningssystem. I exempelbild för namnruta visas den minsta mängd metadata en A-förvaltningshandling ska ha. I ett tidigt skede ska det ske en testleverans till informationssamordnaren. Detta för att fastställa vilken metadata som ska gälla för hela projektet. Ritningens namnruta bör då vara klar. Modellen behöver inte vara klar men påbörjad för att se att t.ex. objekt fungerar hela vägen in i förvaltningsarkivet. Ej plottad Plottad Lokaliseringsfigur Lokaliseringsfigur med norrpil ska finnas i namnrutan och schematiskt visa byggnaden uppifrån och från sidan. Figuren skrafferas för att visa vilken del och våningsplan som aktuell ritning avser. Intilliggande vägars namn ska också finnas med. Se exempel på komplett lokaliseringsfigur i exempelnamnruta ovan.
7 Rumsnumrering I projekt bestämmer projektledaren omfattningen av denna instruktions tillämpning. Vid smärre om- och tillbyggnader skall det lokala system som redan existerar följas. Lokaler Innan rumsnumrering kan utföras måste ett rumsmodulsystem upprättas. Målet med att använda en modulmall är att det alltid skall finnas ett ledigt rumsnummer vid ombyggnader t.ex. när ett stort rum delas upp i flera små. Grundidén är den samma som vid gatunumrering, dvs. udda nummer på ena sidan och jämna på den andra. Modulernas storlek bestäms i första hand av minsta möjliga möblerbara kontorsbredd. Det stämmer i regel med fönsterstolparnas placering, i andra hand av byggnadens djup. Den modul som dörren speglar mot skall ge rummets identitet. Där naturlig avgränsning finns skall den följas, ex en korridor bryts av med ett parti eller liknande. Modulerna numreras om möjligt med början från våningsplanets naturliga entré och går därefter medurs, i annat fall från vänster till höger. Reserverade rumsnummer ska framgå och omges av parantes Ex. rumsnumrering lokaler.
8 Komplett rumsnummer Husnummer upptar två positioner och skall generellt vara två siffror t.ex. 08. Plannummer utgörs även det av en tvåställig kombination, t.ex. 01, 02, 12. Rum numreras med löpnummer 3 siffror och i vissa fall med bokstav före eller efter. Alla utrymmen i en byggnad skall ha ett rumsnummer med löpnummer. Ett komplett rumsnummer har då följande utseende: (hus 01, plan 05, rum 011)Rum i rummet Rum som finns inne i ett rum, dvs. dess dörr mynnar ut i ett annat rum, ges moderrummets identitet tillsammans med en bokstav t.ex. A, B osv A Korridor Korridor ges t.ex. för del 1 plan 5 numret om det finns flera korridorer på ett våningsplan så ges huvudkorridoren medan övriga ges huvudkorridorens identitet tillsammans med en bokstav med början på A, dvs A, B osv Specialrum bokstäverna TH, S används före ett rumsnummer för att indikera: T = Trapphus T001, T002 osv. H = Hiss H001, H002 osv. S = Övriga installationsschakt S001, S002 osv. Om schaktdörr finns på våningsplan skall rumsnummer för detta reserveras. Flerbostadshus Vånings- och lägenhetsnumrering skall följa lantmäteriets Instruktioner för lägenhetsnumrering. Köpcentrum Vid smärre om- och tillbyggnader skall det lokala system som redan existerar följas. Vid nybyggnad ska samråd ske med Diligentia.
