2 2 av :50 CADSAMORDNINGSMANUAL för ÅLAND VERSION 2.01 ( ) Överenskommelse SAT Sjölund Arkitektur och Teknik Ab Turing Ab Elge Ab Arkitektbyrå Svahnström & Co Alandia Engineering Siljan Konsult Ab Mira Arkitektstudio Ab PAB- Projekterings Ab Mariehamns stad, tekniska verken fastighetsavdelningen Mariehamns stad, stadsarkitektkontoret Mariehamns Ingenjörskonsult Ab VVS konsult T-Konsult Byggnadsbyrå C. Eklund Elingenjörsbyrå EL-MAN Konsult Ingenjörsbyrå VestBygg Ab Subscribe to cadaland@yahoogroups.com Skriv din Powered by groups.yahoo.com INNEHÅLL 1. INLEDNING 2. PROJEKTGRUPPEN 3. PROGRAMVAROR 4. BIBLIOTEKSSTRUKTUR 5. FILNAMN 6. CADPROJEKTERING 7. LAGERHANTERING 8. TEXT PÅ RITNING 9. RUMSNAMN, RUMSNUMMER 10. BLOCKHANTERING 11. RITNINGSGRÄNSER 12. KOMPRIMERING 13. JUSTERING OCH DISTRIBUTION AV CADFILER 14. PENNMALL

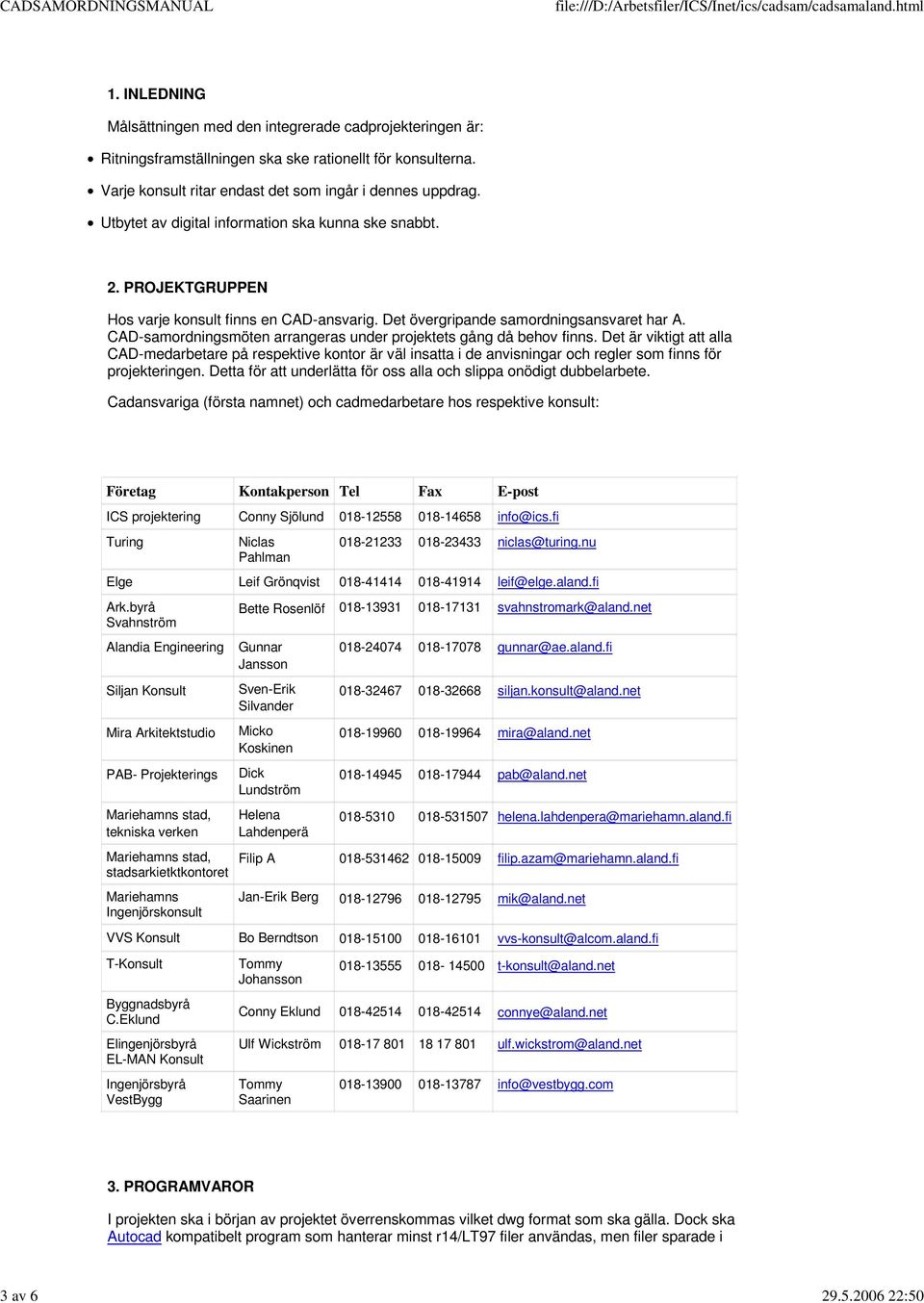

3 3 av :50 1. INLEDNING Målsättningen med den integrerade cadprojekteringen är: Ritningsframställningen ska ske rationellt för konsulterna. Varje konsult ritar endast det som ingår i dennes uppdrag. Utbytet av digital information ska kunna ske snabbt. 2. PROJEKTGRUPPEN Hos varje konsult finns en CAD-ansvarig. Det övergripande samordningsansvaret har A. CAD-samordningsmöten arrangeras under projektets gång då behov finns. Det är viktigt att alla CAD-medarbetare på respektive kontor är väl insatta i de anvisningar och regler som finns för projekteringen. Detta för att underlätta för oss alla och slippa onödigt dubbelarbete. Cadansvariga (första namnet) och cadmedarbetare hos respektive konsult: Företag Kontakperson Tel Fax E-post ICS projektering Conny Sjölund info@ics.fi Turing Niclas Pahlman niclas@turing.nu Elge Leif Grönqvist leif@elge.aland.fi Ark.byrå Svahnström Alandia Engineering Siljan Konsult Mira Arkitektstudio PAB- Projekterings Mariehamns stad, tekniska verken Mariehamns stad, stadsarkietktkontoret Mariehamns Ingenjörskonsult Bette Rosenlöf svahnstromark@aland.net Gunnar Jansson Sven-Erik Silvander Micko Koskinen Dick Lundström Helena Lahdenperä gunnar@ae.aland.fi siljan.konsult@aland.net mira@aland.net pab@aland.net helena.lahdenpera@mariehamn.aland.fi Filip A filip.azam@mariehamn.aland.fi Jan-Erik Berg mik@aland.net VVS Konsult Bo Berndtson vvs-konsult@alcom.aland.fi T-Konsult Byggnadsbyrå C.Eklund Elingenjörsbyrå EL-MAN Konsult Ingenjörsbyrå VestBygg Tommy Johansson t-konsult@aland.net Conny Eklund connye@aland.net Ulf Wickström ulf.wickstrom@aland.net Tommy Saarinen info@vestbygg.com 3. PROGRAMVAROR I projekten ska i början av projektet överrenskommas vilket dwg format som ska gälla. Dock ska Autocad kompatibelt program som hanterar minst r14/lt97 filer användas, men filer sparade i

4 4 av :50 Autocad 2000 format ska prioriteras. 4. BIBLIOTEKSSTRUKTUR Biblioteksstrukturen ska se ut enligt följande: Relativa sökvägar ska användas i plottfiler dvs när A's modellfil "xrefas" in i ritningen ska sökvägen vara..\a-mod\aplan1.dwg (".." flyttar upp en nivå i filstrukturen). Motsvarande fast sökväg som inte får användas ser i ut enligt C:\PROJEKTNAMN\A-MOD\APLAN1.DWG, där C: anger enheten som filen lagrats på och oftast är C:, D: eller någon annan enhet. Om fast sökväg används fungerar inte xrefarna hos övriga konsulter om dessa har projektmappen sparad på annan enhet eller filstruktur. Relativa sökvägar ger möjlighet att t.ex bränna projektmappen på en CD eller lagra på ett annat meduim med fungerande xrefar. 4.1 Ritningslayout och plotfiler X = Aktuell projektörs beteckning (A, K, V och E) Ritningslayoutfiler sparas i X-PLOT, som är en parallellmapp till X-POOL (se även punkt 6). Plotfiler (*.plt) sparas i valfritt bibliotek då dessa inte är länkberoende. Förslagsvis i undermappen..\x-plot\plot (se även punkt 6) så finns dessa samlade. 5. FILNAMN Namn på modellfiler som skickas mellan konsulterna får inte ändras under projekteringstiden. Alla filnamn skall vara korta och lätta att förstå. Samma gäller för blocknamn. Inga Å, Ä eller Ö får användas i fil- eller blocknamnen. Namn på filerna ska föregås av respektive konsults betecknig tex. namn.dwg, Knamn.dwg Vnamn.dwg och Enamn.dwg. Filerna ska vara placerade i rätt bibliotek. 6. CADPROJEKTERING Manualen ska överrenskommas projektvis i början av projekteringen! Mycket viktigt är att ingen flyttar byggnaden ur dess position på ritningen. Ingen konsult får ändra i annan konsults ritningsfil. Saknas en ritningsfil ska denna erhållas av den konsult som gjort denna. M.a.o. får inte ritningsfiler som man själv inte gjort distribueras! Detta borde vara självklart med beaktande av ritningsrättigheternas upphovsskydd, copyright etc. A ritar huset planvis som en helhet i skala 1:1 med millimeterenheter. Denna modell infogar övriga konsulter i sina ritningar med hjälp av Autocad s XREF-kommando. lnsättningspunkt 0,0. LTSCALE anges till 100. Layoutfiler genereras i Autocad med kommandona mspace/pspace i kombination med mviews och xref på följande sätt:

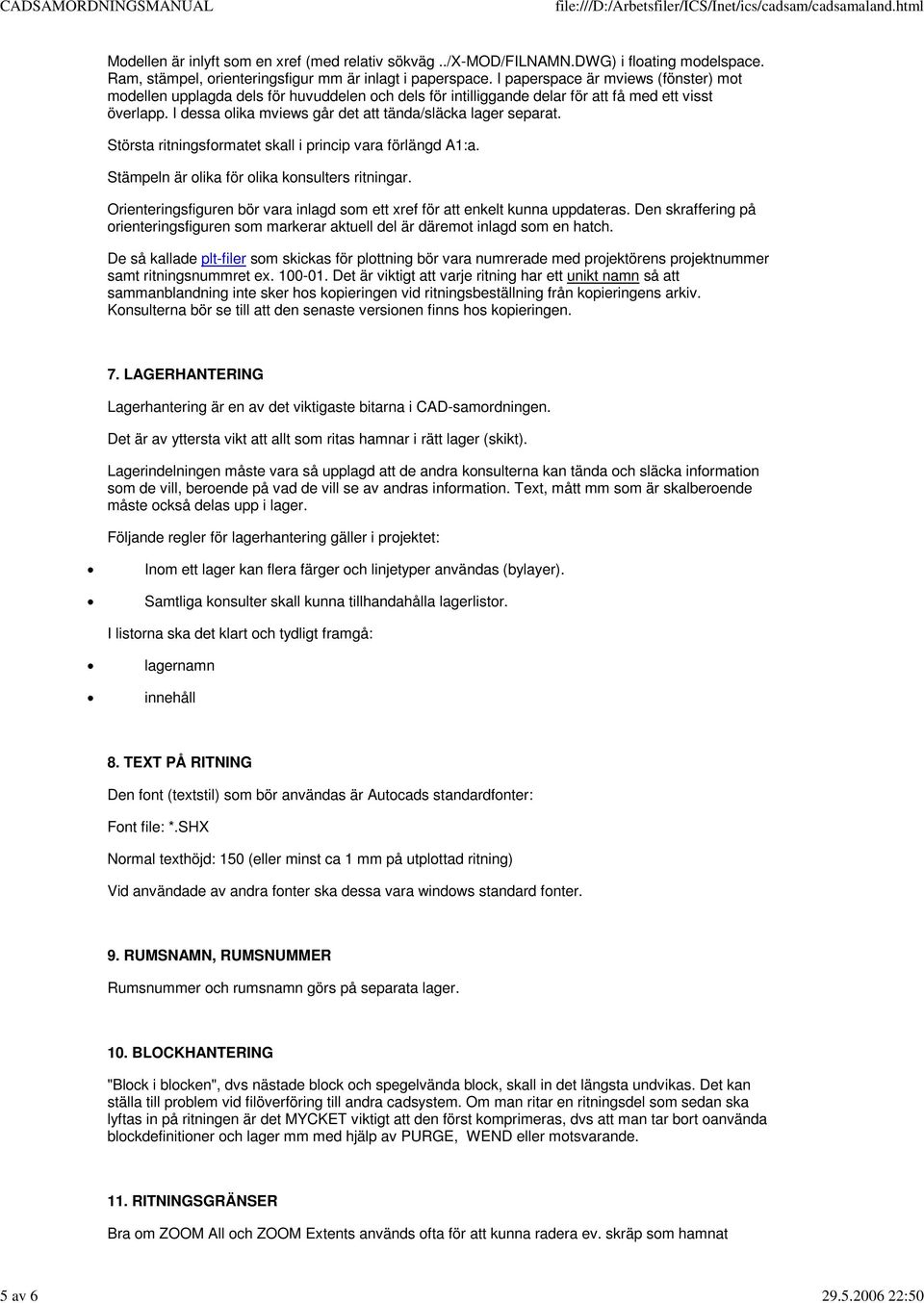

5 5 av :50 Modellen är inlyft som en xref (med relativ sökväg../x-mod/filnamn.dwg) i floating modelspace. Ram, stämpel, orienteringsfigur mm är inlagt i paperspace. I paperspace är mviews (fönster) mot modellen upplagda dels för huvuddelen och dels för intilliggande delar för att få med ett visst överlapp. I dessa olika mviews går det att tända/släcka lager separat. Största ritningsformatet skall i princip vara förlängd A1:a. Stämpeln är olika för olika konsulters ritningar. Orienteringsfiguren bör vara inlagd som ett xref för att enkelt kunna uppdateras. Den skraffering på orienteringsfiguren som markerar aktuell del är däremot inlagd som en hatch. De så kallade plt-filer som skickas för plottning bör vara numrerade med projektörens projektnummer samt ritningsnummret ex Det är viktigt att varje ritning har ett unikt namn så att sammanblandning inte sker hos kopieringen vid ritningsbeställning från kopieringens arkiv. Konsulterna bör se till att den senaste versionen finns hos kopieringen. 7. LAGERHANTERING Lagerhantering är en av det viktigaste bitarna i CAD-samordningen. Det är av yttersta vikt att allt som ritas hamnar i rätt lager (skikt). Lagerindelningen måste vara så upplagd att de andra konsulterna kan tända och släcka information som de vill, beroende på vad de vill se av andras information. Text, mått mm som är skalberoende måste också delas upp i lager. Följande regler för lagerhantering gäller i projektet: Inom ett lager kan flera färger och linjetyper användas (bylayer). Samtliga konsulter skall kunna tillhandahålla lagerlistor. I listorna ska det klart och tydligt framgå: lagernamn innehåll 8. TEXT PÅ RITNING Den font (textstil) som bör användas är Autocads standardfonter: Font file: *.SHX Normal texthöjd: 150 (eller minst ca 1 mm på utplottad ritning) Vid användade av andra fonter ska dessa vara windows standard fonter. 9. RUMSNAMN, RUMSNUMMER Rumsnummer och rumsnamn görs på separata lager. 10. BLOCKHANTERING "Block i blocken", dvs nästade block och spegelvända block, skall in det längsta undvikas. Det kan ställa till problem vid filöverföring till andra cadsystem. Om man ritar en ritningsdel som sedan ska lyftas in på ritningen är det MYCKET viktigt att den först komprimeras, dvs att man tar bort oanvända blockdefinitioner och lager mm med hjälp av PURGE, WEND eller motsvarande. 11. RITNINGSGRÄNSER Bra om ZOOM All och ZOOM Extents används ofta för att kunna radera ev. skräp som hamnat

6 6 av :50 utanför ritningen. 12. KOMPRIMERING För att inte ritningarna ska bli för tunga att arbeta med är det viktigt att man ofta komprimerar dessa med Autocads PURGE-kommando alt. Point s WEND. Då försvinner definitioner av block, lager o.dyl som inte används vilket avsevärt kan minska storleken på cad-filer. 13. JUSTERING OCH DISTRIBUTION AV CADFILER Endast eget producerat material får disribueras till annan part! För att markera för de andra konsulterna vad som ändrats från senaste distributionen av filer markeras ändringen med en cirkel eller liknande. Markeringen ritas på lager AREV(datum) för A, Vrev(datum) för V osv som ett moln eller ring runt aktuellt område, eventuellt med en kommentar. Utöver detta görs övriga kommentarer på AINFO för A, VINFO för V osv. Vid distribution av cadritningar bifogas en aktuell filritningslista till kopieringsfirman, innehållande vilka ritningar som finns i projektet med ritningsnummer, datum samt revideringsdatum. Man bör markera nya datum eller ritningar med tjockare teckensnitt eller på annat sätt, så att det är enkelt för mottagren att se var förändringar skett. Distribution av cadfiler mellan konsulter ska ske med e-post. Filerna ska alltid packas i zip-format innan distribution per mejl (gäller ej till kopieringen). Packade filer namnges A(+datum) resp. V(+datum) osv. Ex V Ifall flera paket skickas samma dag, namnges dessa med ett prefix a, b osv. Ex V300202a. Vid överföring skall projektnamnet stå i Ärenderaden (Subjekt). 14. PENNMALL Varje konsult ska ha en pennmall som kan distribueras vid anmodan.
