1 MANUAL

2 CADdirekt VVS CADdirekt VVS är inte NY! CADdirekt VVS hette tidigare AutoVVS för AutoCAD. CADdirekt VVS har behållit samma grundutseende och arbetsflöde, programkoden är däremot helt ny. Ger programmet en bättre stabilitet i funktioner och flexiblare systemkonfigurering. Styrkan i CADdirekt VVS är att den är utvecklad för flera CAD plattformar. AutoCAD, AutoCAD MEP och ProgeCAD. För er som redan idag har investerat i en Autodesk produkt är det bara att installera och börja projektera. Men sitter ni i ett läge att nyinvestera i flera arbetsstationer eller börja med VVS projektering eller dokumentering av VVS, Styr&Relger är valet lätt. ProgeCAD är fullt DWG kompatibelt CAD program. Klassiskt AutoCAD utseende på skärmen. ProgeCAD har samma programmerings stöd som Autodeskprodukter. CADdirekt VVS är samma oavsett CAD program. Skillnaden ligger i priset ProgeCAD kostar ca 1/7 av AutoCAD. CADdirekt VVS innehåller, Ventilation, Rör och Schema. VVS direkt har nu en användarvänligare systeminställnings dialog som underlättar definitionen av VVS systemen. Alla system inställningar kan lätt ändras till egen struktur. Spara gjorda ändringar utifrån en grundstruktur, delas med andra inom ett projekt/företag. Funktionaliteten är nu bättre och stabilare samt mer alternativ för strukturerade system i färg form och systemnamn. CAD modellerna blir tydligare att följa och det underlättar mycket vid projekteringen. CADdirekt VVS är en 2D applikation. Enkelt beskrivet, CADdirekt VVS gör inget som du inte själv har valt att göra och sätter inga begränsningar för hur dina handlingar skall se ut. CADdirekt VVS är lite av den gamla skolans ordning. Du måste förstå VVS och kunna dimensionera VVS system själv för att rita rätt. Därför är CADdirekt VVS ett perfekt projektering verktyg för konsulter, entreprenörer som vill ha kontroll över det som ritas. Schema har alltid varit mycket uppskattad, alla grund mallar i ventilation och rör har snabb kompletterats med specifika avvikelser kompletterats med text och sen varit färdig.

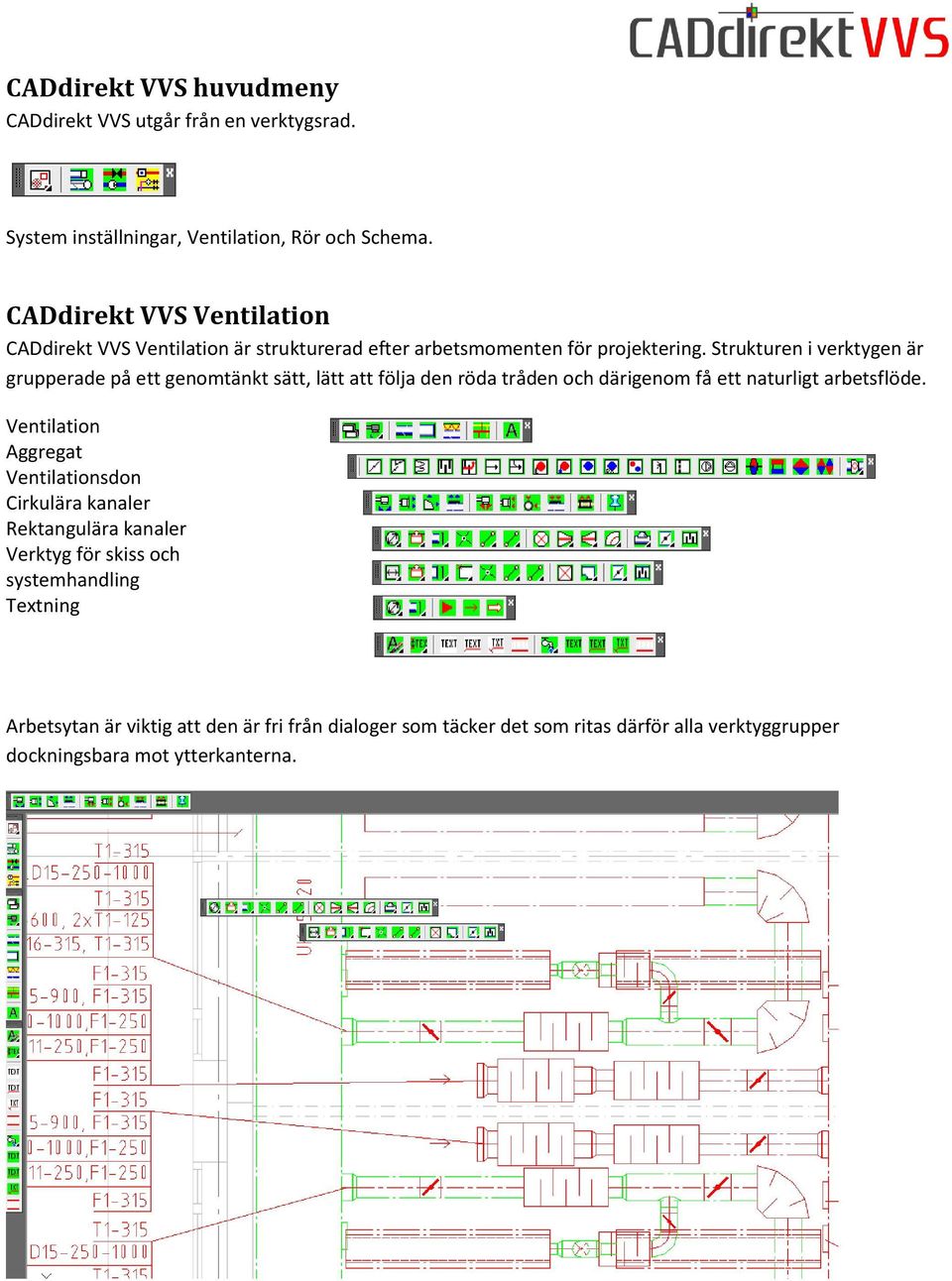

3 CADdirekt VVS huvudmeny CADdirekt VVS utgår från en verktygsrad. System inställningar, Ventilation, Rör och Schema. CADdirekt VVS Ventilation CADdirekt VVS Ventilation är strukturerad efter arbetsmomenten för projektering. Strukturen i verktygen är grupperade på ett genomtänkt sätt, lätt att följa den röda tråden och därigenom få ett naturligt arbetsflöde. Ventilation Aggregat Ventilationsdon Cirkulära kanaler Rektangulära kanaler Verktyg för skiss och systemhandling Textning Arbetsytan är viktig att den är fri från dialoger som täcker det som ritas därför alla verktyggrupper dockningsbara mot ytterkanterna.

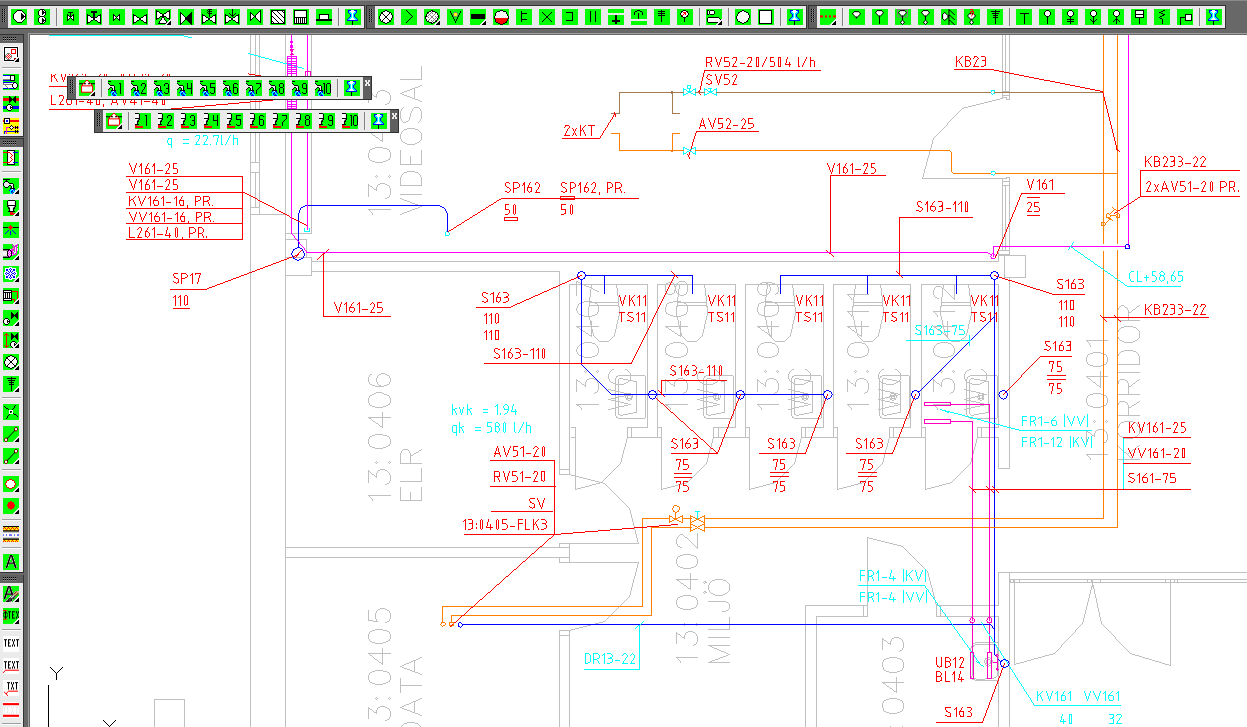

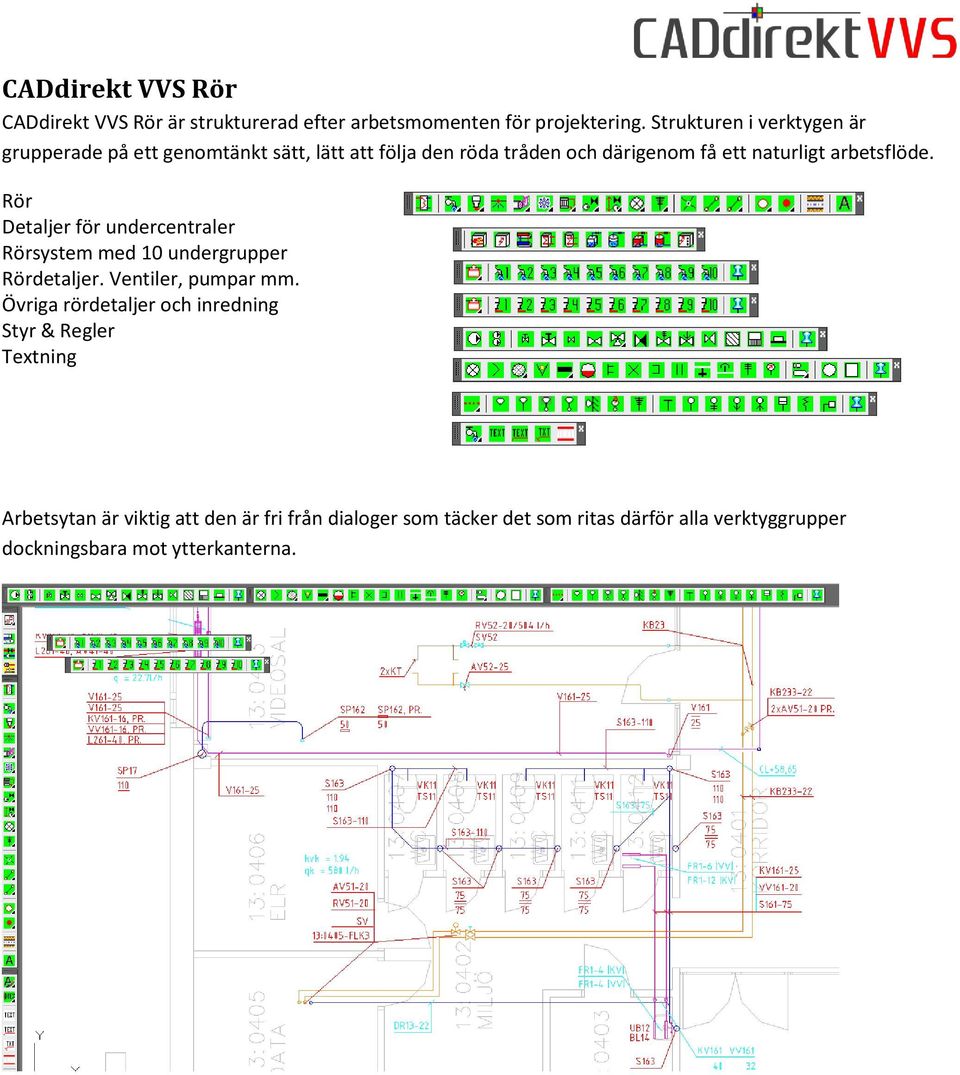

4 CADdirekt VVS Rör CADdirekt VVS Rör är strukturerad efter arbetsmomenten för projektering. Strukturen i verktygen är grupperade på ett genomtänkt sätt, lätt att följa den röda tråden och därigenom få ett naturligt arbetsflöde. Rör Detaljer för undercentraler Rörsystem med 10 undergrupper Rördetaljer. Ventiler, pumpar mm. Övriga rördetaljer och inredning Styr & Regler Textning Arbetsytan är viktig att den är fri från dialoger som täcker det som ritas därför alla verktyggrupper dockningsbara mot ytterkanterna.

5 CADdirekt VVS Schema CADdirekt VVS Schema. Styrkan sitter i enkelheten. Ett verktyg. Tusentals kombinationer. Utifrån ett 30 talet grundstrukturer för VVS system arbetar du snabbt fram en egen lösning. Samma färgkodning på schema systemen som är inställda för konstruktion. Ett urval av verktygen i Schema Arbetsytan är viktig att den är fri från dialoger som täcker det som ritas därför alla verktyggrupper dockningsbara mot ytterkanterna.

6 CADdirekt VVS struktur och funktion VVSdirek Inställnings dialog. System dialogen är navet i CADdirekt VVS. Dialogen är indelad i fyra meny flikar Grundläggande inställningar, Inställningar linjetyper, Inställningar kanal och rörinställningar och Om CADdirekt VVS Det är dessa inställningar som utgör grunden för hur applikationen CADdirekt VVS kommer att skapa objekten med CADdirekt VVS s verktygsknappar. CADdirekt VVS s inställnings dialog kan öppnas på tre sätt. Meny raden. Huvudverktygsraden Commandoraden: VVSD <enter> Hjälp filen är uppbyggd som funktionsbeskrivande och användarmanual. Denna menyrad beskriver versions nummer av CADdirekt VVS

7 Grundläggande inställningar Meny flik 1. Aktivera Lagerstandard. 2 st. Standard inställningar finns med som grund i CADdirekt VVS. Utifrån dessa kan egna varianter sparas och sedan aktiveras. Iso / Iso Med utgångspunkt för Bygghandlingar 90, är 1:a delen i lagernamnet enligt den disciplin om lagret skall tillhöra. VVS projektör när det bara är en projektör i ett projekt. Nr 2 skall användas när det är Ventilation och rör projektering är uppdelad mellan 2 parter. Nr 2 skall då användas av den part som projekterar rör.

8

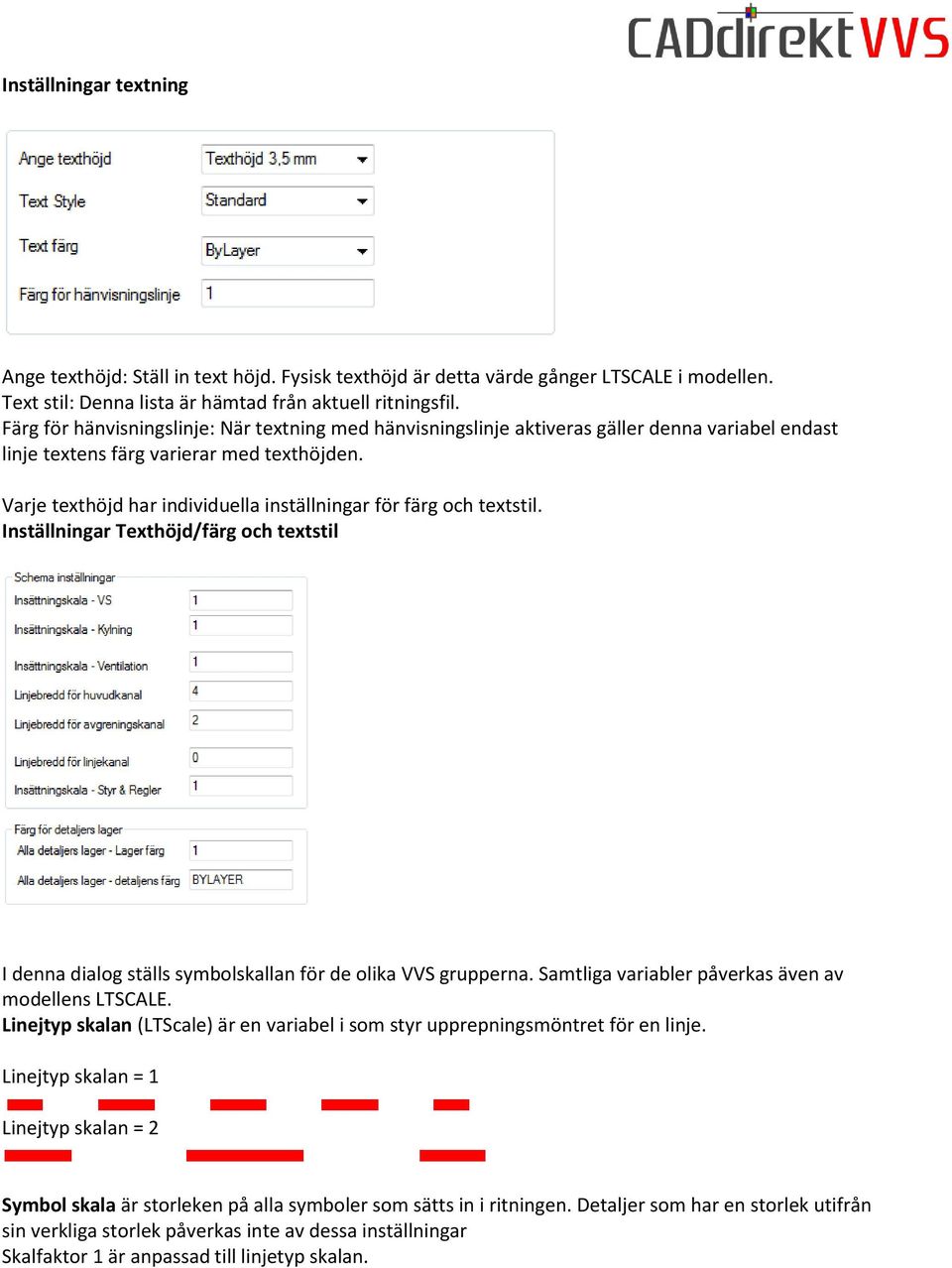

9 Inställningar textning Ange texthöjd: Ställ in text höjd. Fysisk texthöjd är detta värde gånger LTSCALE i modellen. Text stil: Denna lista är hämtad från aktuell ritningsfil. Färg för hänvisningslinje: När textning med hänvisningslinje aktiveras gäller denna variabel endast linje textens färg varierar med texthöjden. Varje texthöjd har individuella inställningar för färg och textstil. Inställningar Texthöjd/färg och textstil I denna dialog ställs symbolskallan för de olika VVS grupperna. Samtliga variabler påverkas även av modellens LTSCALE. Linejtyp skalan (LTScale) är en variabel i som styr upprepningsmöntret för en linje. Linejtyp skalan = 1 Linejtyp skalan = 2 Symbol skala är storleken på alla symboler som sätts in i ritningen. Detaljer som har en storlek utifrån sin verkliga storlek påverkas inte av dessa inställningar Skalfaktor 1 är anpassad till linjetyp skalan.

10 Linjetyp skala = 50, Symbol skala 1 ger storlek 50 på symbolen Linjetyp skala = 50, Symbol skala 2 ger storlek 100 på symbolen Inställningar Linjetyper Meny flik 2. Önskas annan linjetyp för att presentera objektets vertikala placering skrivs linjetypens namn i fältet. OBS! denna linjetyp måste finnas i aktuell ritning för att kunna användas.

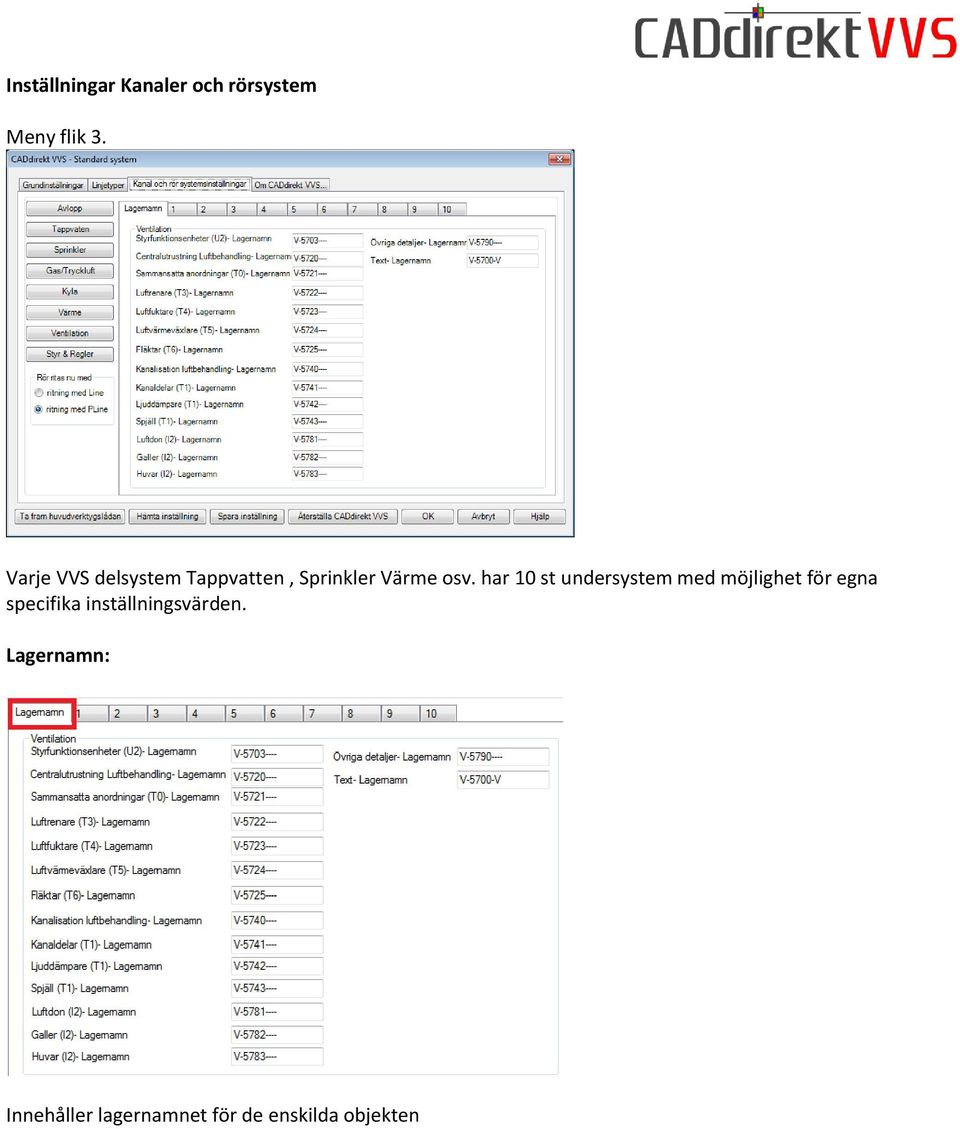

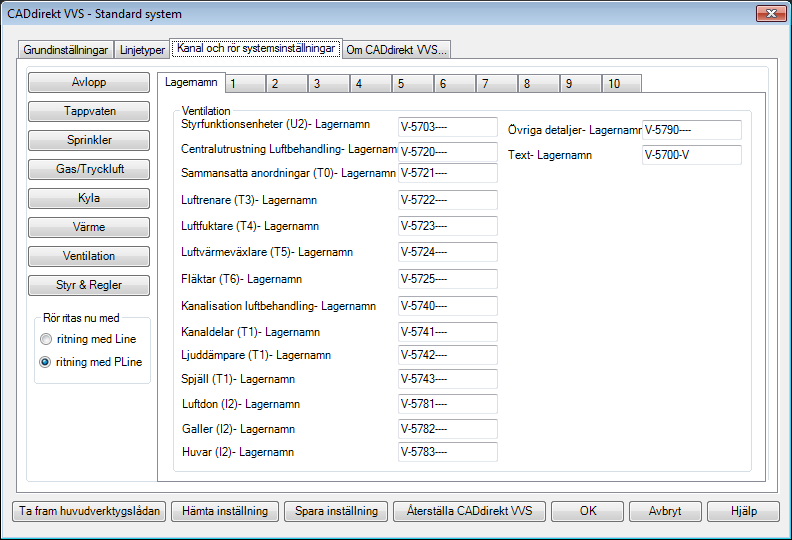

11 Inställningar Kanaler och rörsystem Meny flik 3. Varje VVS delsystem Tappvatten, Sprinkler Värme osv. har 10 st undersystem med möjlighet för egna specifika inställningsvärden. Lagernamn: Innehåller lagernamnet för de enskilda objekten

12 Systemfliken Inställningar för det enskilda systemet. Namn utgör en del av lagernamnets uppbyggnad. V är lagernamnet för ventilationskanaler detta värde kombineras med system namnet T och bygger lager V T Lagerfärgen: är det värde som systemets använder när lagret skapas. Linjefärg: skall vara Bylayer om kanaler skall följa lagrets färg. Om annan inställning önskas skall detta värde vara en siffra mellan Lagretslinjetyp: Utgör värdet när lagret skapas för detta system. Linjen linjetyp: Utgör värdet för linjer när systemet ritas. Om CADdirekt VVS Meny flik 4. Denna flik visar programfakta om programmet. Versionen av CADdirekt VVS Licensnummer CAD program som applikationen är knuten Användaruppgifter.

13 För support kontakta din återförsäljare. Vid support kommer dessa uppgifter att ett underlag för hjälp. Visa CADdirekt VVS Denna knapp tar fram Huvudverktygslådan på skärmen. Hämta inställningar Denna knapp öppnad en dialog för att hämta en inställningsfil som tidigare har sparats Spara Inställningar Denna knapp sparar nuvarande inställningar till en egen fil. Används när specifika inställningar efterfrågas i ett projekt. Återställ inställningar. Denna knapp åter ställer samtliga värden för systemen till ursprungliga värden. OK Denna knapp stänger Inställnings dialogen och arbetar med den inställning som är satt i alla dialoger. OBS! värdet sparas inte i någon fil och kommer endast att gälla så länge CAD programmet är igång Avbryt. Bortser från alla ändringar som gjorts och stänger Inställnings dialogen och använder föregående inställningar. Hjälp Öppnar hjälp programmet CADdirekt VVS Huvudverktygdfältet. Öppnar Inställnings dialogen Ventilation tar fram verktygsfält för ventilation konstruktion Rör tar fram verktygsfält för rör konstruktion Schema tar fram verktygsfält för schemaritning

14 CADdirekt VVS Ventilation Verktygsfältet utgör basen för Ventilation Varje knapp tar fram ett underverktygsfält. Strukturen för verktygsfälten bygger på arbetsflöden och delmoment i projekteringen. Ventilationsaggregat Detaljer är skapade och objekt med storleken 1x1x1 mm dessa skalas till önskad storlek när de skall ritas in. Värdet för Längd, Bredd och höjd ställs på commandoraden. Till- och Frånluftsdon Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. Cirkulära kanaler Ställ in önskad kanaldimension. Standard dim eller valfri.

15 Ställ in linjetyp som representerar detalj i höjdled Starta kanal ritning. Välj system 1-10 Detaljer för kanaler i snitt Kanaldetaljer, dimändringar upp och ner, kanalavgreningar, injusteringsspjäll, brandspjäll och ljuddämpare.

16 Rektangulära kanaler Ställ in önskad kanaldimension. Standard dim eller valfri. Ställ in linjetyp som representerar detalj i höjdled Välj utbredningsriktning för kanal ritning

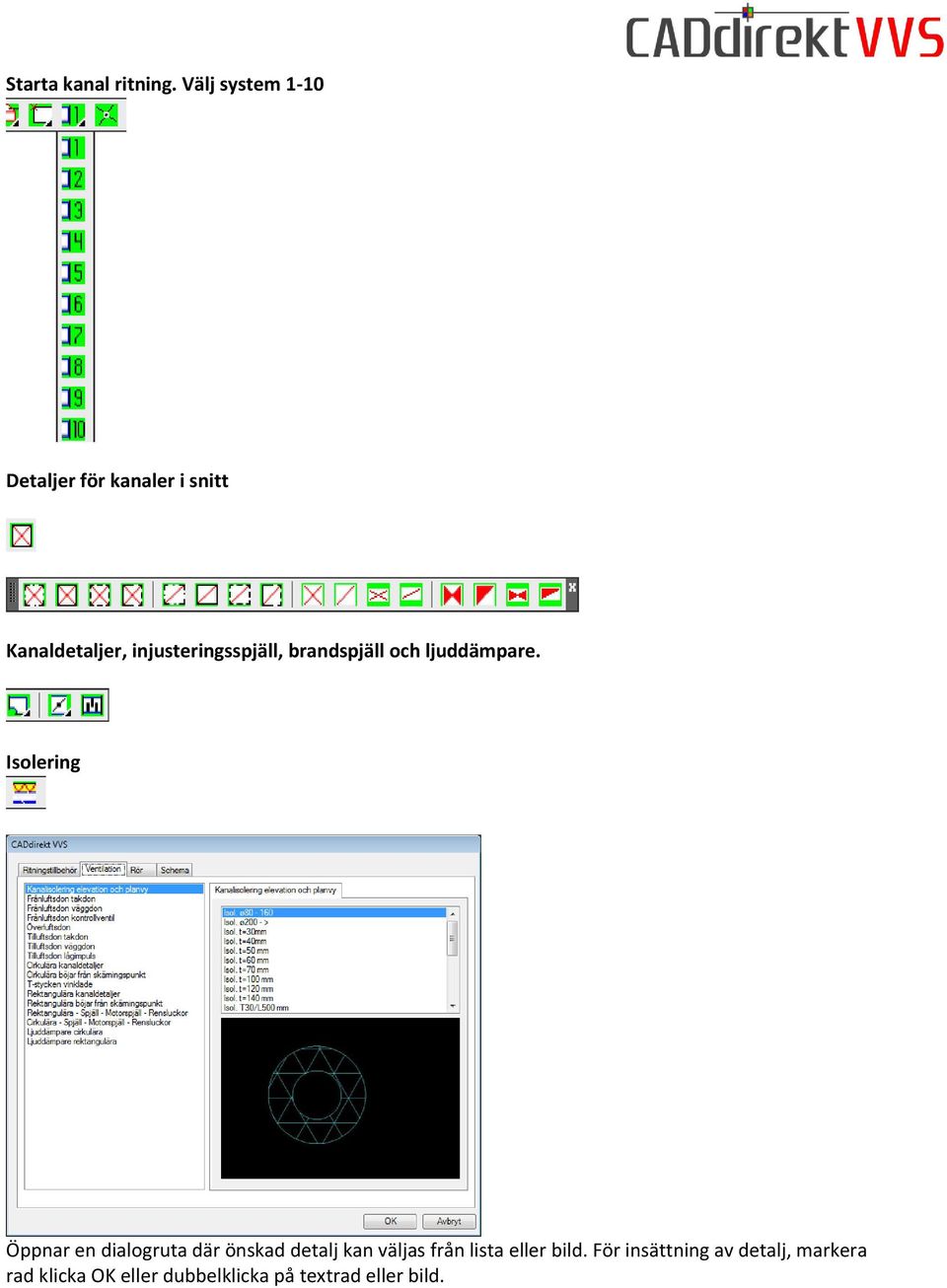

17 Starta kanal ritning. Välj system 1-10 Detaljer för kanaler i snitt Kanaldetaljer, injusteringsspjäll, brandspjäll och ljuddämpare. Isolering Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild.

18 Styr och Regler detaljer ventilation Insättning av syr och regler symboler. Föreslagen skala senast ritade cirkulär kanal dim Ventilation systemuppritning Verktyg för att rita en systemhandling för ventilation. Kanaler ritas som polyline (pline) med en fysisk bredd likt en kanal. System inställning är samma som för konstruktion. Flödesriktningspil på kanal Tunn pil för till och frånlufts markering Konturpil för luftströmmar Textning Samma textningsverktygsfält för ventilation och rör. Inställning texthöjd ställs i inställningsdialogen. Systemval för text: Aktivering av system som skall textas. Standard text. Aktivtsytem s grundlager för text sätts till nuvarande. Därefter kan ett aktivt val göras. Placera text i samma lager som en detalj. Klicka på ett objekt. Linje eller symbol. Lagret som valt objekt tillhör blir aktivt och text skrivs in. Vill man inte placera text i lager enl objekt trycker man <enter> och textkommandot startar. Text med hänvisning följer samma arbetsflöde som Standard text. Dock med skillnaden att 1:a delen av textkommandot är att rita hänvisningslinjen. Text med markerad hänvisning följer samma arbetsflöde som Standard text. Dock med skillnaden att 1:a delen är att placera in markeringen ange dess rotation, hänvisningslinjen ange textens placering. CADdirekt VVS Rör Verktygsfältet utgör basen för Rör Varje knapp tar fram ett underverktygsfält. Strukturen för verktygsfälten bygger på arbetsflöden och delmoment i projekteringen. Detaljer för undercentraler Öppnar verktygsfält

19 Detaljer är skapade och objekt med storleken 1x1x1 mm dessa skalas till önskad storlek när de skall ritas in. Värdet för Längd, Bredd och höjd ställs på commandoraden. Rörsystem Här är ritverktygen för rör. Tappvatten Avlopp, Sprinkler Gas Kyla och Värme. De har en under struktur med 10 delsystem samt inställning för rörets placering i höjd Ställ in linjetyp som representerar detalj i höjdled Starta uppritning av rörsystem. Sprinkler Ställ in linjetyp som representerar detalj i höjdled Starta uppritning av rörsystem. Sprinkler symboler

20 Ventiler Ventiler och pumpar som skalas efter utskriftskala (LTSCALE) Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Bakomvarande linje bryts upp. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Ventiler fysiskstorlek Ventiler och pumpar som skalas efter rördimension Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Bakomvarande linje bryts upp. Storlek för detalj är anpassad dim Rördetaljer och inredning Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Styr och Regler detaljer rör Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Textning Samma textningsverktygsfält för ventilation och rör. Inställning texthöjd ställs i inställningsdialogen. Systemval för text: Aktivering av system som skall textas. Standard text. Aktivtsytem s grundlager för text sätts till nuvarande. Därefter kan ett aktivt val göras. Placera text i samma lager som en detalj. Klicka på ett objekt. Linje eller symbol. Lagret som valt

21 objekt tillhör blir aktivt och text skrivs in. Vill man inte placera text i lager enl objekt trycker man <enter> och textkommandot startar. Text med hänvisning följer samma arbetsflöde som Standard text. Dock med skillnaden att 1:a delen av textkommandot är att rita hänvisningslinjen. Text med markerad hänvisning följer samma arbetsflöde som Standard text. Dock med skillnaden att 1:a delen är att placera in markeringen ange dess rotation, hänvisningslinjen ange textens placering. Isolering rör Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. CADdirekt VVS Schema Schema ventilation

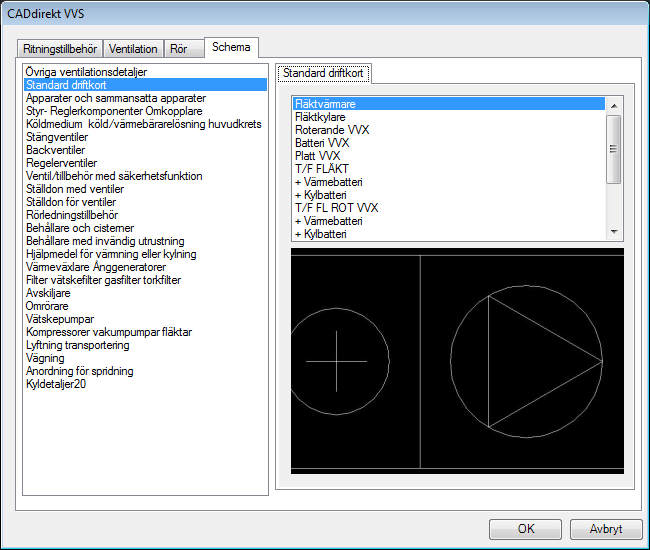

22 Fördefinierade flödesscheman Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. Schematisk kanalritning. 3 val av linjebredd De olika bredderna på linjen kan representera huvudkanaler och avgreningar. Systeminställningen för schematiska kanaler är samma som för konstruktion.

23 Ritar i samma lager/system som befintlig detalj. Ventilationssymboler Kvadratiska och Rektangulära. 2 varianter av samma symboler. Kvadratiska symboler och rektangulära symboler. Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Schema don och flödespilar Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. Schema rör Fördefinierade flödes scheman

24 Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. Schema Rör Tappvatten, avlopp, gas värme. Ritar i samma lager/system som befintlig detalj Systeminställningen för schematiska kanaler är samma som för konstruktion. Schema kyla 5 kylsystem, 6 st linjetyper.

25 Kyl Symboler i grupper. Varje knapp öppnar dialogrutan för en egen grupp. Välj specifik symbol från lista eller bild. Öppnar en dialogruta där önskad detalj kan väljas från lista eller bild. För insättning av detalj, markera rad klicka OK eller dubbelklicka på textrad eller bild. Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Schema Styr & Regler Välj detalj, välj linje/objekt (rörsystem) som detaljen skall tillhöra. Visa rotation för detalj. Storlek för detalj är anpassad till utskriftskala (LTSCALE) Inställning texthöjd utförs i inställningsdialogen. Standard text i samma lager som valt objekt. Hänvisad text i samma lager som valt objekt.
