1 Pålslunds avloppsreningsverk Sida 1 (16) VÄRNAMO KOMMUN, TEKNISKA KONTORET PÅLSLUNDS AVLOPPSRENINGSVERK CAD-manual och dokumenthantering Upprättad av: Pehrsco AB

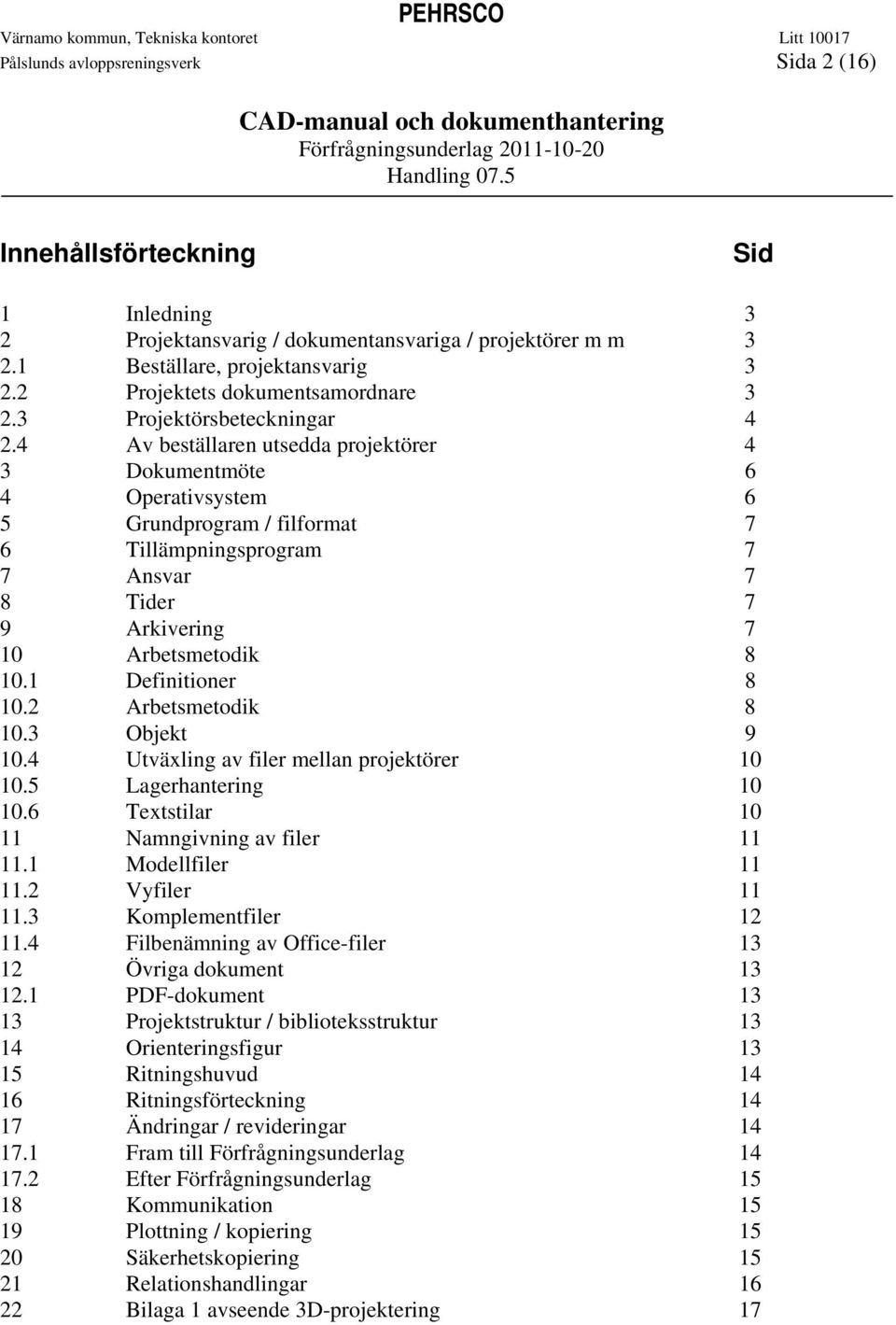

2 Pålslunds avloppsreningsverk Sida 2 (16) Innehållsförteckning Sid 1 Inledning 3 2 Projektansvarig / dokumentansvariga / projektörer m m Beställare, projektansvarig Projektets dokumentsamordnare Projektörsbeteckningar Av beställaren utsedda projektörer 4 3 Dokumentmöte 6 4 Operativsystem 6 5 Grundprogram / filformat 7 6 Tillämpningsprogram 7 7 Ansvar 7 8 Tider 7 9 Arkivering 7 10 Arbetsmetodik Definitioner Arbetsmetodik Objekt Utväxling av filer mellan projektörer Lagerhantering Textstilar Namngivning av filer Modellfiler Vyfiler Komplementfiler Filbenämning av Office-filer Övriga dokument PDF-dokument Projektstruktur / biblioteksstruktur Orienteringsfigur Ritningshuvud Ritningsförteckning Ändringar / revideringar Fram till Förfrågningsunderlag Efter Förfrågningsunderlag Kommunikation Plottning / kopiering Säkerhetskopiering Relationshandlingar Bilaga 1 avseende 3D-projektering 17

3 Pålslunds avloppsreningsverk Sida 3 (16) 1. INLEDNING Syftet med denna manual är att ge tydliga riktlinjer för hur projektering skall bedrivas och för att underlätta överlämnandet av relationshandlingar till Värnamo kommun. Det skall även underlätta samarbetet mellan projektörerna samt fungera som en del av kvalitetssäkringen av dokumenthanteringen under projektet. Manualen skall även fungera som ett hjälpmedel under projektet. Alla ritningar och dokument som utförs skall hanteras och samordnas enligt denna manual. 2. PROJEKTANSVARIG / DOKUMENTANSVARIGA / PROJEKTÖRER M M 2.1 Beställare, projektansvarig: Värnamo kommun Tekniska kontoret Tel tekniska@varnamo.se 2.2 Projektets dokumentsamordnare: Mats Johansson Förster Pehrsco AB Tel mats.johansson-forster@pehrsco.se

4 Pålslunds avloppsreningsverk Sida 4 (16) 2.3 Projektörsbeteckningar: Bet. Projektörsbenämning A Byggprojektör B Beställareorganisation C Brandskyddsdokumentation D Driftdator E Elprojektör F Maskinprojektör G Geotekniker I Inredningsarkitekt K Byggnadskonstruktör L Landskapsarkitekt M Markprojektör O Övrigt R VA-projektör S Styr- och övervakningsprojektör V VVS-projektör Z Fältmätning 2.4 Av beställaren utsedda projektörer: 2.41 Byggprojektör (A) Handläggare Dokumentansvarig

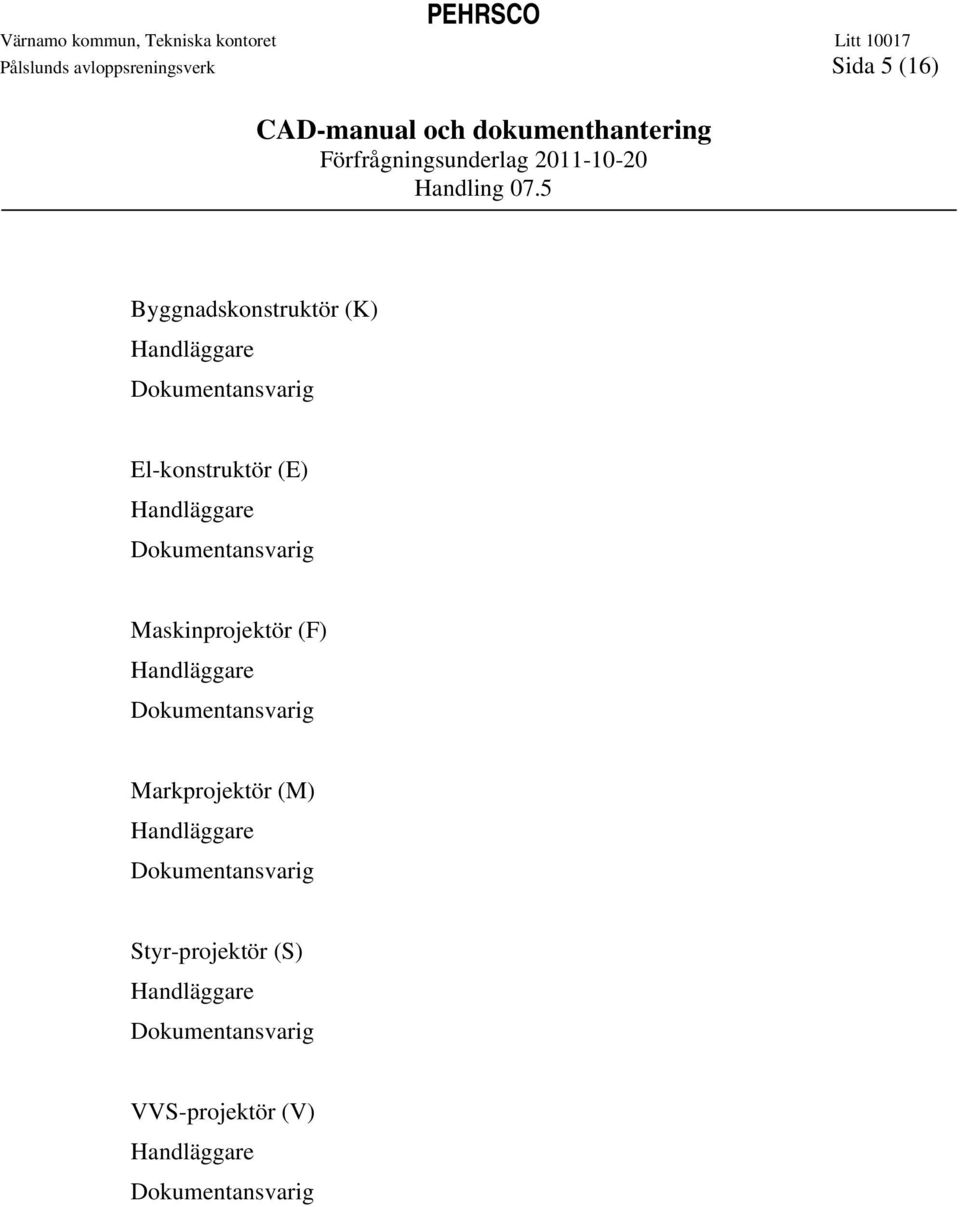

5 Pålslunds avloppsreningsverk Sida 5 (16) Byggnadskonstruktör (K) Handläggare Dokumentansvarig El-konstruktör (E) Handläggare Dokumentansvarig Maskinprojektör (F) Handläggare Dokumentansvarig Markprojektör (M) Handläggare Dokumentansvarig Styr-projektör (S) Handläggare Dokumentansvarig VVS-projektör (V) Handläggare Dokumentansvarig

6 Pålslunds avloppsreningsverk Sida 6 (16) 3. DOKUMENT-MÖTE Särskilt dokumentmöte ska hållas snarast efter start av systemhandlingsprojekteringen. Innan möte utsänds förslag till CAD-manual. Eventuella synpunkter på CAD-manualen skall översändas till dokumentsamordnare innan mötet. På mötet ska denna manual fastställas. Avser även entreprenörens projektörer. 4. OPERATIVSYSTEM Operativsystemet ska vara lägst Windows XP.

7 Pålslunds avloppsreningsverk Sida 7 (16) 5. GRUNDPROGRAM / FILFORMAT Modellfiler (2D) och övriga ritningar skall levereras i (eller vara 100% kompatibla med) format Autocad Projektörer som ej använder ovanstående filformat ansvarar för konvertering av filer både vid mottagandet av filer samt vid utskick av filer till övriga projektörer. Dokument utväxlas i Word (docx), Excel (xlsx), Adobe Acrobat (lägst 9.0) Byte till nyare filformat tillåts ej utan godkännande från proj.ledare under projekteringen. 6. TILLÄMPNINGSPROGRAM 7. ANSVAR Ansvaret för CAD-projekteringen och de modellfiler som skapas är samma som för projektörens traditionella ansvar för ritningar. 8. TIDER Leveranstider för ritningsfiler tas upp på ordinarie projekteringsmöten. 9. ARKIVERING Värnamo kommun arkiverar digitala handlingar (textdokument och ritningsfiler) i arkiv. I arkiv skall alla handlingar finnas som visar hur projektet genomfördes. Se vidare under pkt 21.

8 Pålslunds avloppsreningsverk Sida 8 (16) 10. ARBETSMETODIK CAD-PROJEKTERING 10.1 Definitioner Modellfil Vyfil Komplementfil De filer som innehåller ritningsinformation. De täcker hela byggnaden/projektområdet. En modellfil per plan. Informationen är skiktad i lager. Filen kopplas till vyfiler som extern referens (X-ref). Innehåller definitionen av det område som plottas ur modellfilen. Hit kopplas modellfiler och komplementfiler som externa referenser. (Vyfiler kallas i andra sammanhang ritningsdefinitionsfil plottningsfil eller paperspacefil). Vyfiler uppdelas enligt senare överenskommelse. Filer knyts till vyfil, kan vara ritningshuvuden, förklaringstexter m m Arbetsmetodik Projektering av samtliga plan- och profilritningar skall utföras modellorienterat, där plottningsytan bestäms av särskilda vyfiler. Övriga ritningar får ritas ritningsorienterat. För varje fackdisciplin upprättas en modellfil. All fackvis information som gäller för ett plan förs in i modellfilen uppdelad i lager. Modellfiler kopplas in som extern referens som OVERLAY i respektive fackdisciplins modellfil. Insättningspunkt för alla filer skall vara 0,0,0. Modellfiler skall dateras utanför ritområdet med datum som efterhand stryks över i takt med uppdateringar. Respektive projektör sparar själv gammal fil vid revidering.

9 Pålslunds avloppsreningsverk Sida 9 (16) 10.3 Utväxling av filer mellan projektdeltagare Filer som utväxlas skall vara rensade från oanvända block, linjetyper m m genom kommandot Purge. Endast egna lager skickas med vid utväxling. Fil som utväxlas läggs ned, under rätt mapp i trädstruktur på gemensam projektdatabas. Berörda projektdeltagare mejlas automatiskt att fil finns att hämta gemensam projektdatabas Lagerhantering All projektering skall bedrivas med skiktning av olika information i olika lager. Lagerindelning i princip enligt SB11 lagerstruktur gäller. Alternativt vad som normalt används inom resp. fackområde/konsultdisciplin. Följande regler gäller för lagerhantering / ritande: Inom ett lager skall en färg och en linjetyp finnas. Färger och linjetyper skall vara BYLAYER. Samtliga lager skall inledas med anknytning till respektive konsult t ex A för byggprojektör och E för el, enligt pkt 2.3.(Detta gäller också för eventuellt skapande av egendefinierade lager). Endast egna lager får skickas, ej annan medkonsults. När t ex V skickar sina ritningar skall ej A s modellfiler skickas med Textstilar För ritningar upprättade i Autocad används textstil ISOCP.

10 Pålslunds avloppsreningsverk Sida 10 (16) 11 NAMNGIVNING AV FILER 11.1 Modellfiler Namnges för att passa till resp. delprojekt. Modellfiler benämns enligt sammanställning upprättad av CAD-samordnare 11.2 Vyfiler Vyfiler benämns enligt följande:

11 Pålslunds avloppsreningsverk Sida 11 (16) Ritningsnummer består av tre positioner PXXXYZZZ.dwg. P Projektörsbokstav XXX Gruppnummer enligt bygghandling 90/BSAB-kod, 3 tecken används. Y Objektdels- eller byggnadsnummer enligt följande: 0 Projektgemensam 1 Pålslund avloppsreningsverk 2 Pålslund bassängblock 3 Pålslund driftbyggnad 4 Pålslund övrigt 5 Pumpstation P1 6 Turbinstation 7 Vakant 8 Överföringsledning 9 Vakant 10 Vakant ZZZ Löpande numrering / läges kod Exempel Ritningsnummer Filnamn A A dwg (Planritning, 1:50, Pålslund arv, plan 1, del 1) E E dwg V V dwg 11.3 Komplementfiler Benämns enligt sammanställning upprättad av cad-samordnare samt följande: Ritningsstämpel namnruta.dwg Skalstock 1:100 skala100.dwg Skalstock 1:50 skala50.dwg

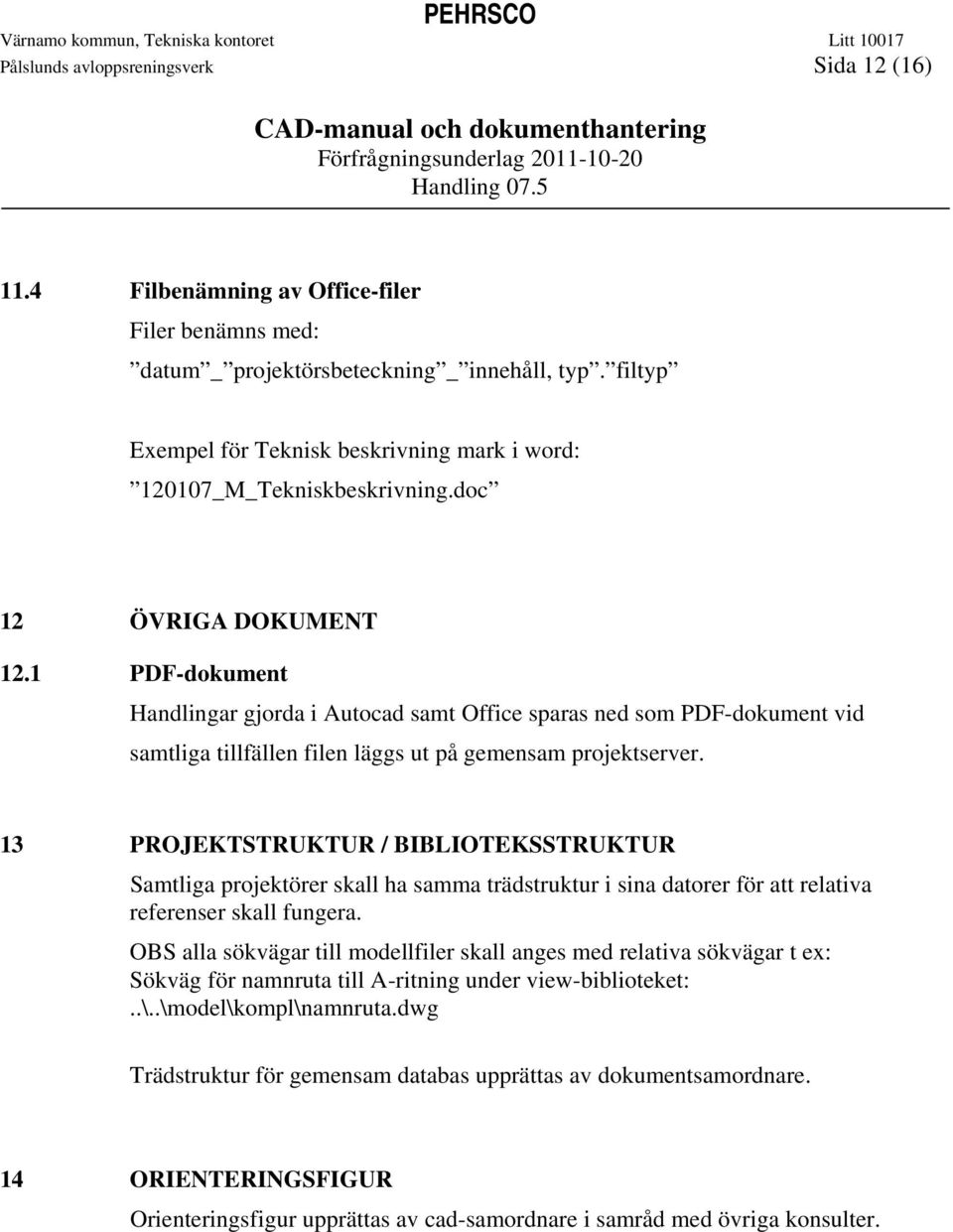

12 Pålslunds avloppsreningsverk Sida 12 (16) 11.4 Filbenämning av Office-filer Filer benämns med: datum _ projektörsbeteckning _ innehåll, typ. filtyp Exempel för Teknisk beskrivning mark i word: _M_Tekniskbeskrivning.doc 12 ÖVRIGA DOKUMENT 12.1 PDF-dokument Handlingar gjorda i Autocad samt Office sparas ned som PDF-dokument vid samtliga tillfällen filen läggs ut på gemensam projektserver. 13 PROJEKTSTRUKTUR / BIBLIOTEKSSTRUKTUR Samtliga projektörer skall ha samma trädstruktur i sina datorer för att relativa referenser skall fungera. OBS alla sökvägar till modellfiler skall anges med relativa sökvägar t ex: Sökväg för namnruta till A-ritning under view-biblioteket:..\..\model\kompl\namnruta.dwg Trädstruktur för gemensam databas upprättas av dokumentsamordnare. 14 ORIENTERINGSFIGUR Orienteringsfigur upprättas av cad-samordnare i samråd med övriga konsulter.

13 Pålslunds avloppsreningsverk Sida 13 (16) 15 RITNINGSHUVUD Ritningshuvud upprättas av cad-samordnare. Texter i ritningshuvud insätts med block rutaatt.dwg som tillhandahålls av cadsamordnare. 16 RITNINGSFÖRTECKNING Ritningsförteckning upprättas av respektive projektör. 17 ÄNDRINGAR / REVIDERINGAR 17.1 Fram till Förfrågningsunderlag Projektör markerar aktuella ändringar i lager XREV vid varje ny uppdatering av modellfiler. X=projektörsbeteckning enligt pkt 2.3. Modellfiler skall dateras utanför ritområdet med datum som efterhand stryks över i takt med uppdateringar. På Vyfiler skrivs förhandskopia, FK, följt av datum över namnrutan tex FK Även alla andra dokument skall märkas med förhandskopia och datum. Detta gäller även vid framtagande av granskningshandling

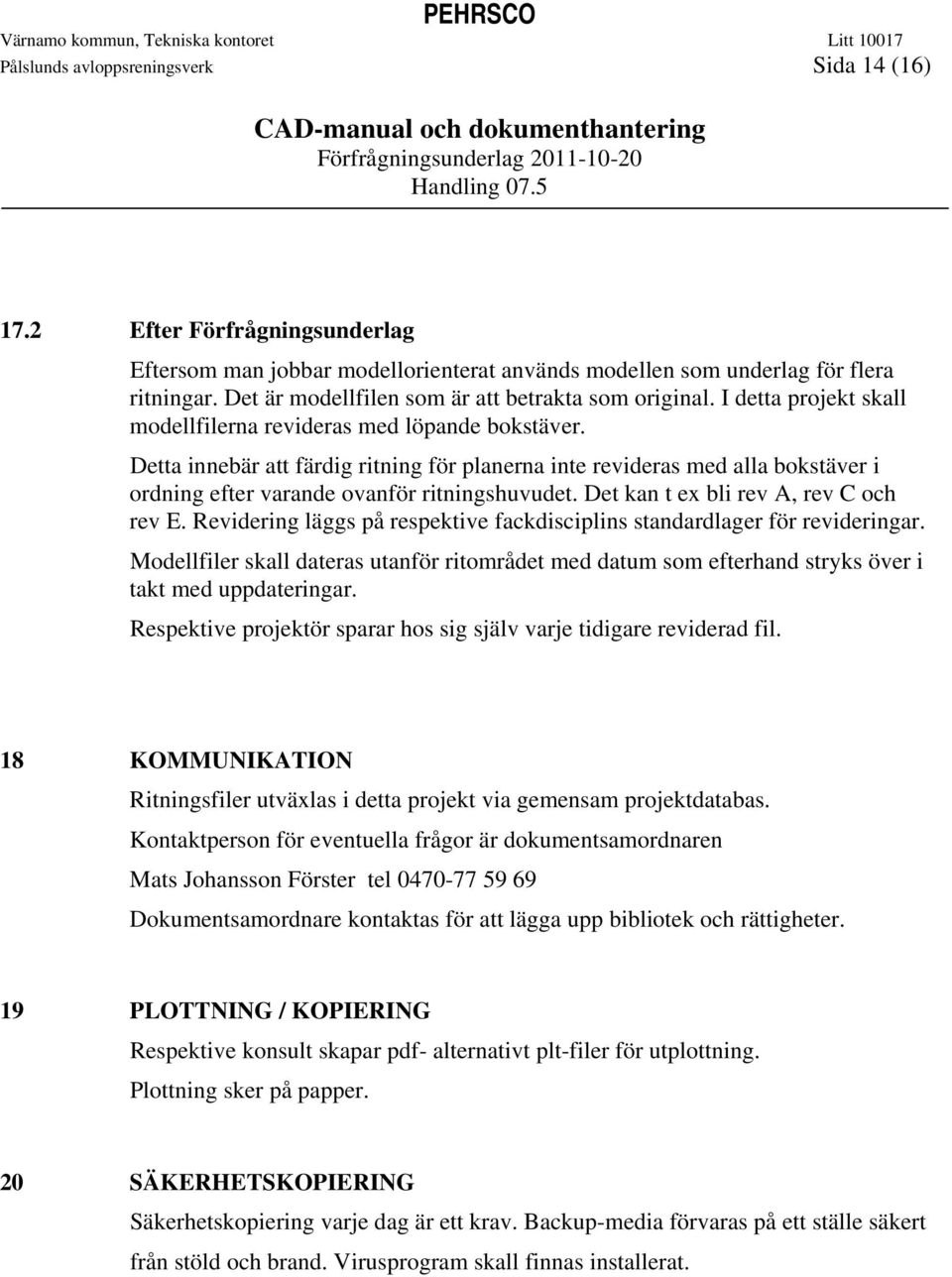

14 Pålslunds avloppsreningsverk Sida 14 (16) 17.2 Efter Förfrågningsunderlag Eftersom man jobbar modellorienterat används modellen som underlag för flera ritningar. Det är modellfilen som är att betrakta som original. I detta projekt skall modellfilerna revideras med löpande bokstäver. Detta innebär att färdig ritning för planerna inte revideras med alla bokstäver i ordning efter varande ovanför ritningshuvudet. Det kan t ex bli rev A, rev C och rev E. Revidering läggs på respektive fackdisciplins standardlager för revideringar. Modellfiler skall dateras utanför ritområdet med datum som efterhand stryks över i takt med uppdateringar. Respektive projektör sparar hos sig själv varje tidigare reviderad fil. 18 KOMMUNIKATION Ritningsfiler utväxlas i detta projekt via gemensam projektdatabas. Kontaktperson för eventuella frågor är dokumentsamordnaren Mats Johansson Förster tel Dokumentsamordnare kontaktas för att lägga upp bibliotek och rättigheter. 19 PLOTTNING / KOPIERING Respektive konsult skapar pdf- alternativt plt-filer för utplottning. Plottning sker på papper. 20 SÄKERHETSKOPIERING Säkerhetskopiering varje dag är ett krav. Backup-media förvaras på ett ställe säkert från stöld och brand. Virusprogram skall finnas installerat.

15 Pålslunds avloppsreningsverk Sida 15 (16) 21 RELATIONSHANDLINGAR Ytterligare ett dokumentmöte skall hållas när dokumentsamordnaren fått klartecken från beställarens projektledare att projektet är slutbesiktigat. Då överlämnas relationsunderlag från entreprenörer för relationshandlingar / ritningar och en tidplan upprättas för inlämnande av handlingar. Relationshandlingar läggs upp i biblioteksstruktur på gemensam projektdatabas, så att dokumentsamordnaren kan sammanställa / kontrollera och översända allt till beställare. Samtliga konsulter meddelar, via , dokumentsamordnaren när färdig relationshandling finns sparad på gemensam projektdatabas. Ritningars status skall vara RELATIONSHANDLING. I revideringsmarkeringen skall stå Relationshandling samt gemensamt datum för alla. Relationshandlingar för elkraftinstallationer Samtliga bygghandlingar som entreprenören upprättat skall levereras som relationshandlingar. I kretsscheman skall uppgift om högsta använda nollnummer vara infört. Kretsscheman och layoutritningar skall vara framställda med Professionell elkretsschemaapplikation baserad på AutoCad eller AutoCad LT. Symboler skall vara AutoCad-block med beteckningar, uttagsbeteckningar etc som attribut. Varje schemablad skall vara en dwg-fil. Hantering och ändringar skall kunna utföras med AutoCad LT utan speciell applikation

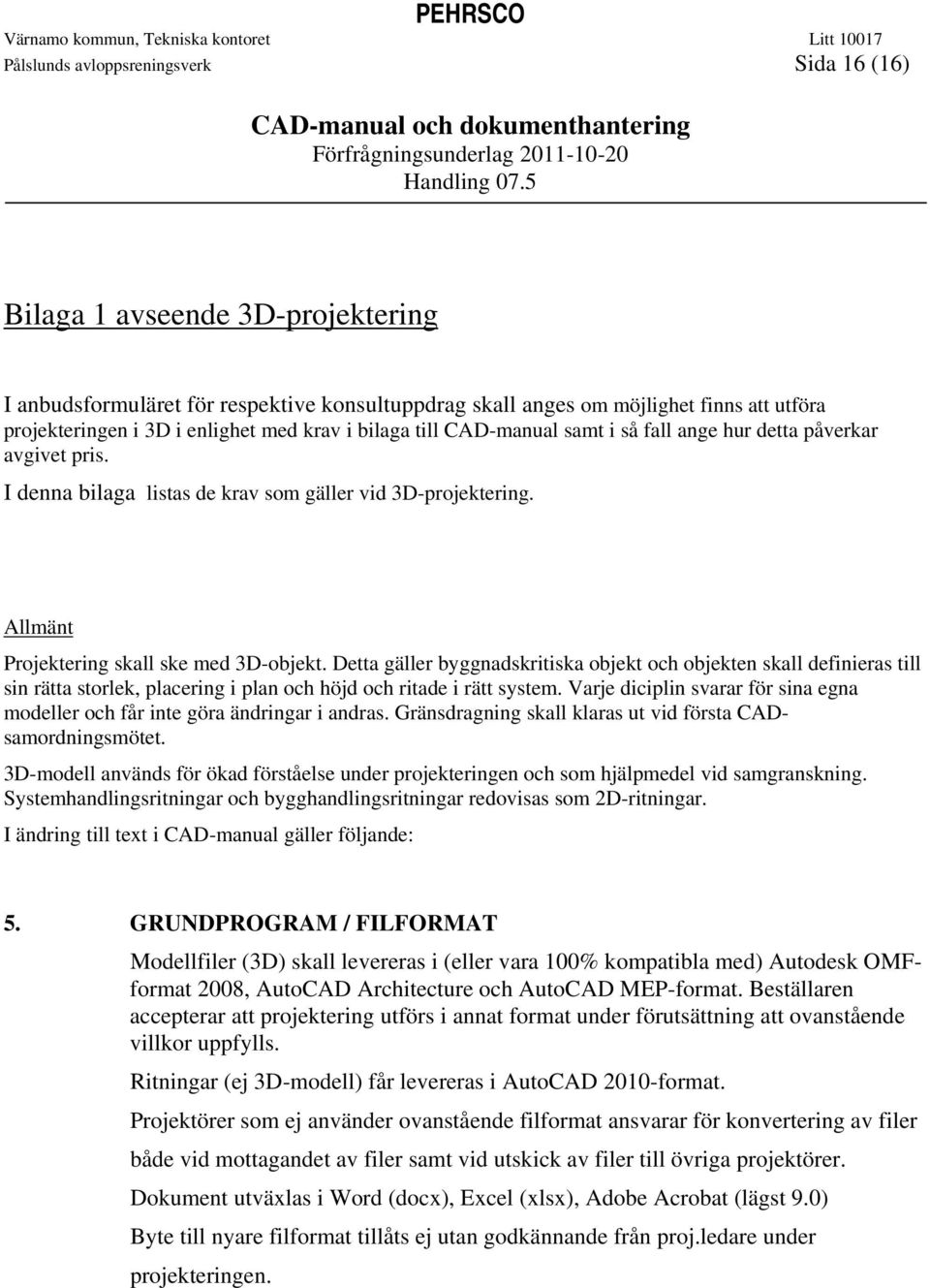

16 Pålslunds avloppsreningsverk Sida 16 (16) Bilaga 1 avseende 3D-projektering I anbudsformuläret för respektive konsultuppdrag skall anges om möjlighet finns att utföra projekteringen i 3D i enlighet med krav i bilaga till CAD-manual samt i så fall ange hur detta påverkar avgivet pris. I denna bilaga listas de krav som gäller vid 3D-projektering. Allmänt Projektering skall ske med 3D-objekt. Detta gäller byggnadskritiska objekt och objekten skall definieras till sin rätta storlek, placering i plan och höjd och ritade i rätt system. Varje diciplin svarar för sina egna modeller och får inte göra ändringar i andras. Gränsdragning skall klaras ut vid första CADsamordningsmötet. 3D-modell används för ökad förståelse under projekteringen och som hjälpmedel vid samgranskning. Systemhandlingsritningar och bygghandlingsritningar redovisas som 2D-ritningar. I ändring till text i CAD-manual gäller följande: 5. GRUNDPROGRAM / FILFORMAT Modellfiler (3D) skall levereras i (eller vara 100% kompatibla med) Autodesk OMFformat 2008, AutoCAD Architecture och AutoCAD MEP-format. Beställaren accepterar att projektering utförs i annat format under förutsättning att ovanstående villkor uppfylls. Ritningar (ej 3D-modell) får levereras i AutoCAD 2010-format. Projektörer som ej använder ovanstående filformat ansvarar för konvertering av filer både vid mottagandet av filer samt vid utskick av filer till övriga projektörer. Dokument utväxlas i Word (docx), Excel (xlsx), Adobe Acrobat (lägst 9.0) Byte till nyare filformat tillåts ej utan godkännande från proj.ledare under projekteringen.

17 Pålslunds avloppsreningsverk Sida 17 (16) 10.2 Arbetsmetodik Projektering av samtliga plan- och profilritningar skall utföras med 3D-objekt, detta gäller objekt som är byggnadskritiska. Samtliga objekt skall definieras till sin rätta storlek, placering i plan och höjd och ritade i rätt system. Övriga ritningar får ritas ritningsorienterat. För varje fackdisciplin upprättas en modellfil. All fackvis information som gäller för ett plan förs in i modellfilen uppdelad i lager. Modellfiler kopplas in som extern referens i respektive fackdisciplins modellfil. Insättningspunkt för alla filer skall vara 0,0,0. Modellfiler skall dateras utanför ritområdet med datum som efterhand stryks över i takt med uppdateringar. Respektive projektör sparar själv gammal fil vid revidering. Objekt Projekteringen skall utföras som funktionsgranskade och samordnade 3D objektsmodeller av byggnaden. Varje diciplin ansvarar för sina egna modeller och får inte göra ändringar i andras. Samma information får enbart finnas på ett ställe i de digitala handlingarna. Alla objekt skall använda metersystemet och enheten skall vara millimeter. Undantaget grundkartan som utförs i meter Arkitekt A skall rita följande objekt med klassifikationer: Vägg Brand och ljudklass Dörr: Brand och ljudklass, stängningsanordning och utrymningsväg Fönster: Öppningsbart, brand-, ljudklass och ytrymningsväg Glaspartier: Brand-, ljudklass och utrymningsväg Trappor: Fast intedning: Konstruktör K skall rita följande objekt med klassifikationer: Bjälklag: Brandklass och ljud Balkar: Brandklass Pelare: Brandklass Strävor: Brandklass Håltagning:

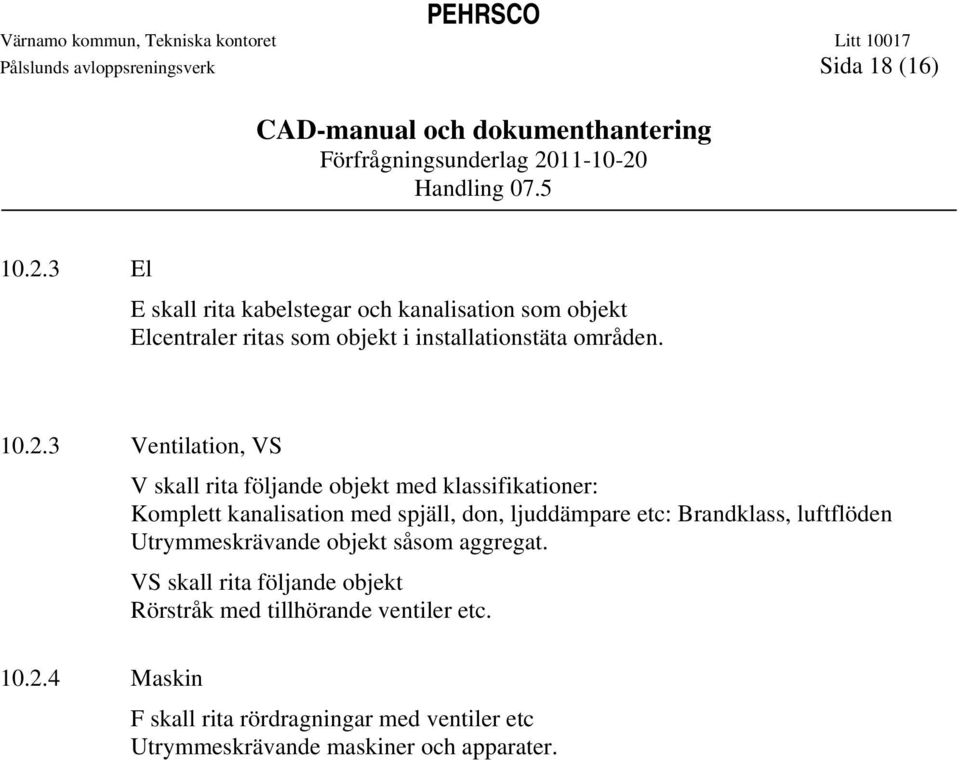

18 Pålslunds avloppsreningsverk Sida 18 (16) El E skall rita kabelstegar och kanalisation som objekt Elcentraler ritas som objekt i installationstäta områden Ventilation, VS V skall rita följande objekt med klassifikationer: Komplett kanalisation med spjäll, don, ljuddämpare etc: Brandklass, luftflöden Utrymmeskrävande objekt såsom aggregat. VS skall rita följande objekt Rörstråk med tillhörande ventiler etc Maskin F skall rita rördragningar med ventiler etc Utrymmeskrävande maskiner och apparater.
