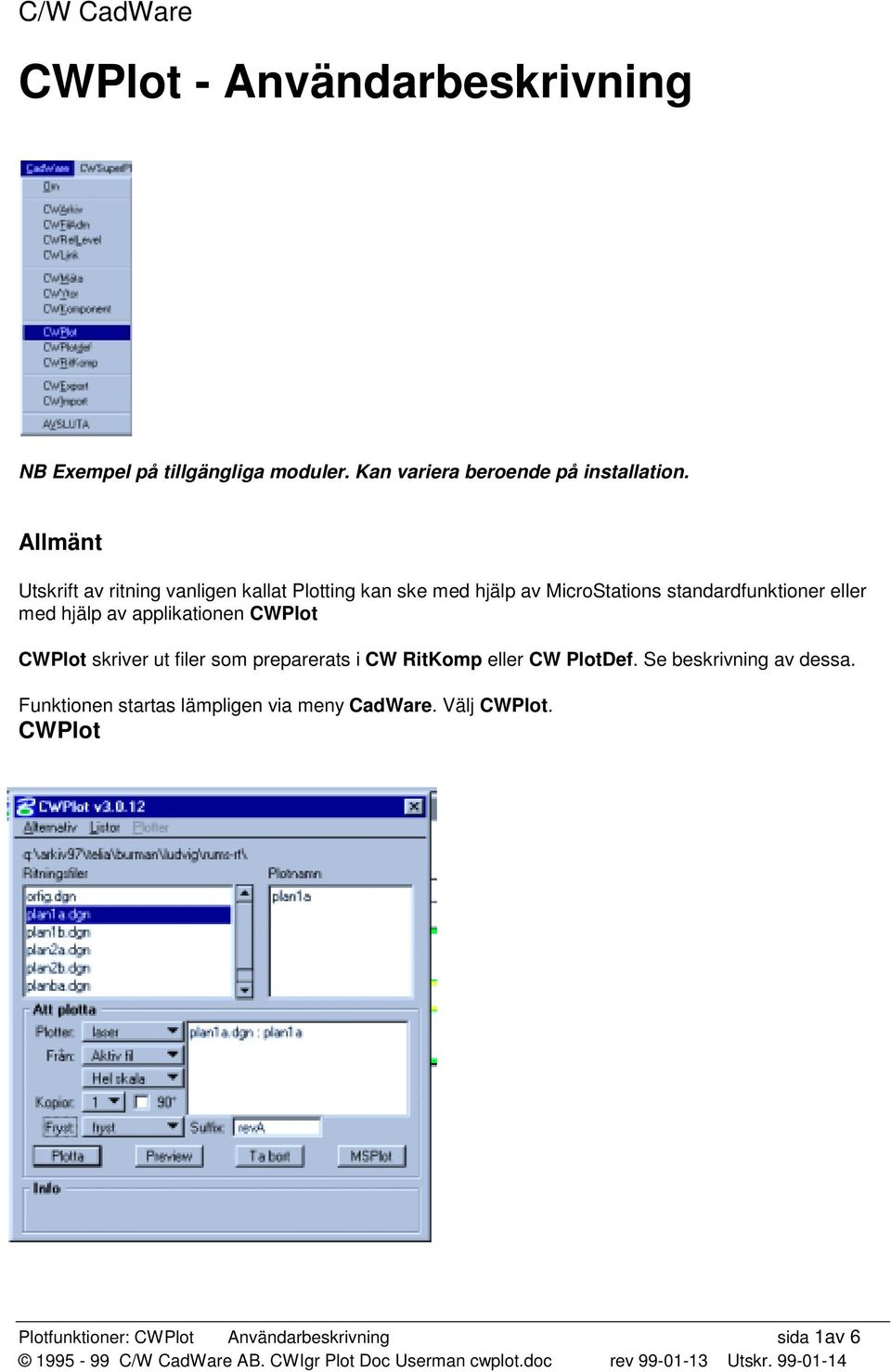

1 C/W CadWare CWPlot - Användarbeskrivning NB Exempel på tillgängliga moduler. Kan variera beroende på installation. Allmänt Utskrift av ritning vanligen kallat Plotting kan ske med hjälp av MicroStations standardfunktioner eller med hjälp av applikationen CWPlot CWPlot skriver ut filer som preparerats i CW RitKomp eller CW PlotDef. Se beskrivning av dessa. Funktionen startas lämpligen via meny CadWare. Välj CWPlot. CWPlot Plotfunktioner: CWPlot Användarbeskrivning sida 1av C/W CadWare AB. CWIgr Plot Doc Userman cwplot.doc rev Utskr

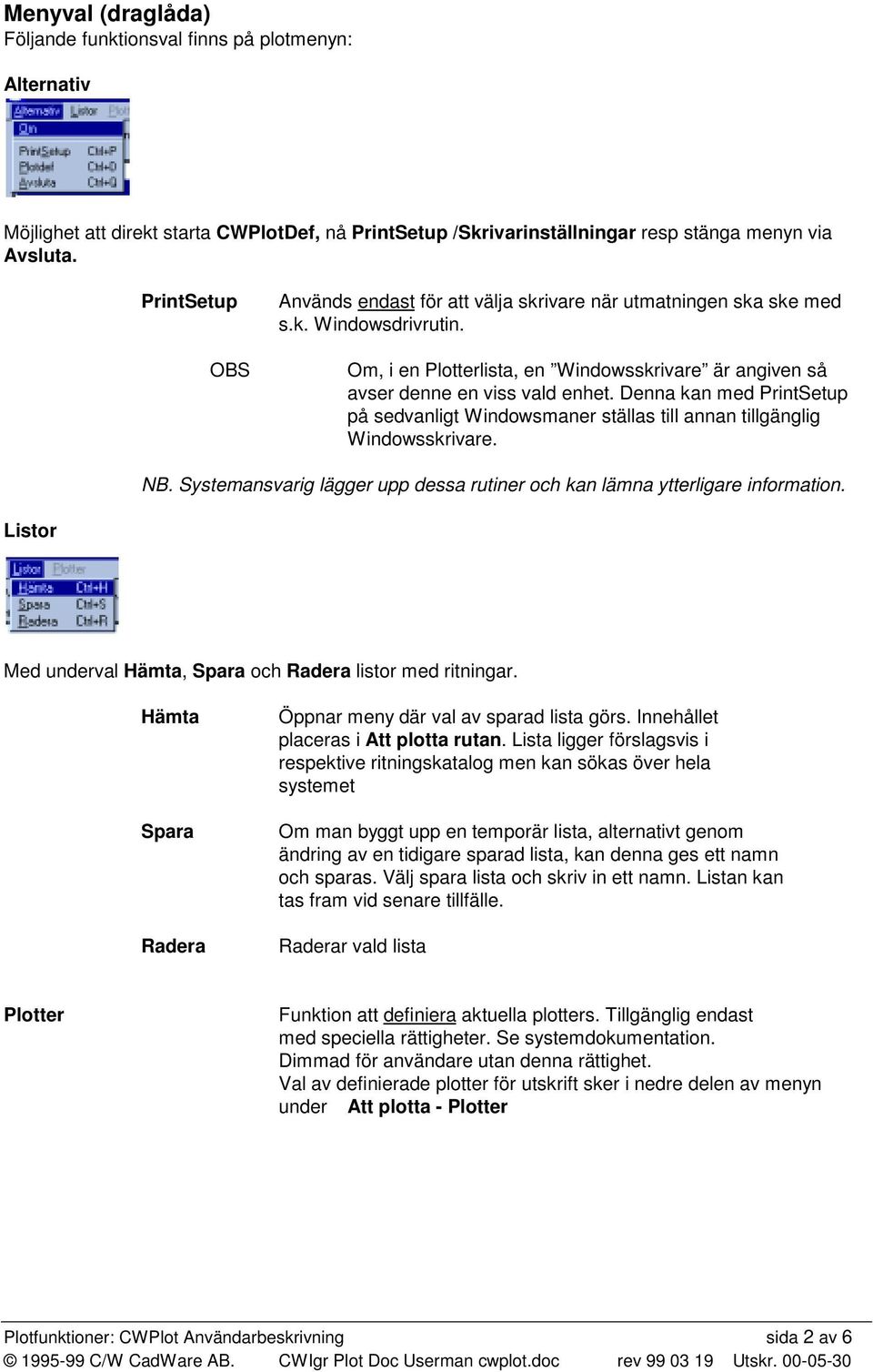

2 Menyval (draglåda) Följande funktionsval finns på plotmenyn: Alternativ Möjlighet att direkt starta CWPlotDef, nå PrintSetup /Skrivarinställningar resp stänga menyn via Avsluta. PrintSetup OBS Används endast för att välja skrivare när utmatningen ska ske med s.k. Windowsdrivrutin. Om, i en Plotterlista, en Windowsskrivare är angiven så avser denne en viss vald enhet. Denna kan med PrintSetup på sedvanligt Windowsmaner ställas till annan tillgänglig Windowsskrivare. NB. Systemansvarig lägger upp dessa rutiner och kan lämna ytterligare information. Listor Med underval Hämta, Spara och Radera listor med ritningar. Hämta Spara Radera Öppnar meny där val av sparad lista görs. Innehållet placeras i Att plotta rutan. Lista ligger förslagsvis i respektive ritningskatalog men kan sökas över hela systemet Om man byggt upp en temporär lista, alternativt genom ändring av en tidigare sparad lista, kan denna ges ett namn och sparas. Välj spara lista och skriv in ett namn. Listan kan tas fram vid senare tillfälle. Raderar vald lista Plotter Funktion att definiera aktuella plotters. Tillgänglig endast med speciella rättigheter. Se systemdokumentation. Dimmad för användare utan denna rättighet. Val av definierade plotter för utskrift sker i nedre delen av menyn under Att plotta - Plotter Plotfunktioner: CWPlot Användarbeskrivning sida 2 av 6

3 Arbetsgång för utskrift Alternativ 1 För utskrift av enstaka ritningsfiler som ej finns i sparad lista. Markera aktuell fil i listan Ritningsfil. Den fil som är aktiv blir automatiskt markerad. Dubbelklicka på denna så placeras namn på den eller de sparade plotdefinitioner som hör till filen i listan Plotnamn. De plotnamn i listan som man vill ska skrivas ut dubbelklickas och de placeras då i den temporära listan Att plotta. Finns endast en definition (ett plotnamn) kopplad till ritningsfilen skickas namnet direkt till listan under Att plotta. Alternativ2 För utskrift av lista med ritningar som lagrats under namn. Välj listan under Lista- Hämta. Innehållet placeras direkt i Att plotta. Här är det viktigt att välja Fördefiera Skriv sedan ut med Plotta (se nedan) efter det att alla menyval är gjorda. Menyval med knappar ( kombinationsrutor) Plotter De installerade utskriftsenheterna kan väljas i listan Plotter. Normalt måste format stämma mellan utskriftsenhet och ritningsformat. Flera olika typer av skrivare kan läggas i lista. Även speciella typer att plottfiler för utskrift hos exempelvis Arkitektkopia kan listas här. Obs bilden visar exempel på valfria namn. Fördefinierad eller Aktiv fil Med detta val avgörs om plotting skall ske med sparade inställningar eller innehåll tas efter vad som gäller på arbetsstationen just vid detta tillfälle. Användaren kan t ex släcka ett antal lager för att ta ut en variant av definierad ritning. Om du plottar aktiv fil plottas den information som för tillfället är tänd på vy1. OBS Vid plottning av Lista måste i praktiken Fördefinierad väljas Plotfunktioner: CWPlot Användarbeskrivning sida 3 av 6

4 Om du önskar plotta en officiell ritning skall du alltså för säkerhets skull använda, 'Fördefinierad' eftersom Plotting med 'aktiv fil' endast tar med innehåll i de lager, referensfiler etc. samt tar hänsyn till andra specialinställningar som t ex släckt skraffering som för tillfället syns på skärmen. Om du plottar 'fördefinerat' görs samtliga ritningar efter hur de sparats i systemet. Spara här betyder Save Settings (ctrl F). Hel skala/halv skala/a3-a4 Med denna funktion kan man även välja att plotta i halv skala. Används normalt endast om man vill ta ut A1 i A3-format. Observera att skala angiven på ritningen då ej blir korrekt. Denna funktion motsvarar en nedkopiering med vanlig kopieringsapparat. Om A3-A4 funktionen används skalas ritningen ner en storlek ex A0 blir A1 osv. Fyll ut ( ny funktion ) Ger bästa skala på tillgängligt papper. Exempel: Välj format A4 och skriv ut en plotfil med format A1. Formatet blir A4 och skalan blir vad den blir. 90 Rotera ritningen 90 grader. Används främst för att spara papper då man tar ut en A- formats ritning på plotter där denna får plats 'på tvären'. Sätt bock i rutan för att aktivera funktionen. Kopior Välj antal kopior som ska skrivas ut av de ritningar som ska plottas. ( Denna funktion är normalt dimmad). Plotta Plottar samtliga ritningar i Att plotta -listan. Preview Tips Skall samma uppsättning ritningar kunna tas ut igen skall listan först sparas, eftersom listan töms vartefter plottarna genereras. Ritningar som av någon anledning inte kunnat plottas, t ex p.g.a. för stort format, kvarstår i listan efter det att körningen avslutats. Visar på skärm hur ritningen kommer att se ut vid plottning. Används i praktiken endast vid test av problem. Plotfunktioner: CWPlot Användarbeskrivning sida 4 av 6

5 Ta bort Välj ritning som skall tas bort ur den temporära plottning listan. Klicka på rad i Att plotta - rutan. Kontrollera gärna visad rad under Info. Bekräfta med att klicka på Ta bort. MSPlot Standard MicroStation Plotting, används för att plotta filer där ritning ej definierats. MicroStations plottmeny aktiveras. I övrigt hänvisas till MicroStation dokumentation. Info Genom att markera ritning i Att plotta-listan visas komplett namn på ritningsfil och ritningsskala under Info nere till vänster. OPTIONER 1. Frysning i efterhand. ( Erfordrar utökad programversion samt speciell systemuppsättning.) Valet fryst avser möjligheten att i efterhand frysa en dynamiskt uppkopplad ritning. Alternativet Fryst ger normalt möjligheten att ge den frysta ritningen ett klargörande tillägg till filnamnet. Alternativ 1 tänder möjligheten att skriva in en suffix som tilläggs filnamnet efter frysning. Alternativ 2 ger ett automatisk tillägg till filnamnet av dagens datum. Den frysta ritningen placeras i katalog som specificerats i systemuppsättningen Om styrning till flera olika kataloger önskas kan detta ordnas genom att flera Fryst -val möjliggörs t.ex. Fryst 1, Fryst Loggning av plottning ( Ingår i basprogrammet men erfordrar systemuppsättning ) Skapar textfil som redovisar namn, datum och klockslag. Detta är ett lämpligt underlag för debitering av plottning. Beroende på inställningar kan funktionen aktiveras med av/på knapp bredvid text Logfil eller genom att fråga ställs om Loggning ska ske. 3. Automatutskriven text på ritning i samband med utplottning. ( Ingår i normalprogrammet men erfordrar systemuppsättning ) Exempel Datum Plotfunktioner: CWPlot Användarbeskrivning sida 5 av 6

6 Klockslag Namn på Ritningsfil Speciell text Texter kopplade till val av skala I samband med utskrift i halv skala kan text Halv skala aktiveras. Vid utskrift av A3 till A4 kan motsvarande text aktiveras. Generellt gäller att placering mm dessa texter styrs av tekniken Kodad text som placeras med hjälp av funktioner i CW Plotdef. ( Se vidare beskrivning för CW Plotdef.) Plotfunktioner: CWPlot Användarbeskrivning sida 6 av 6
