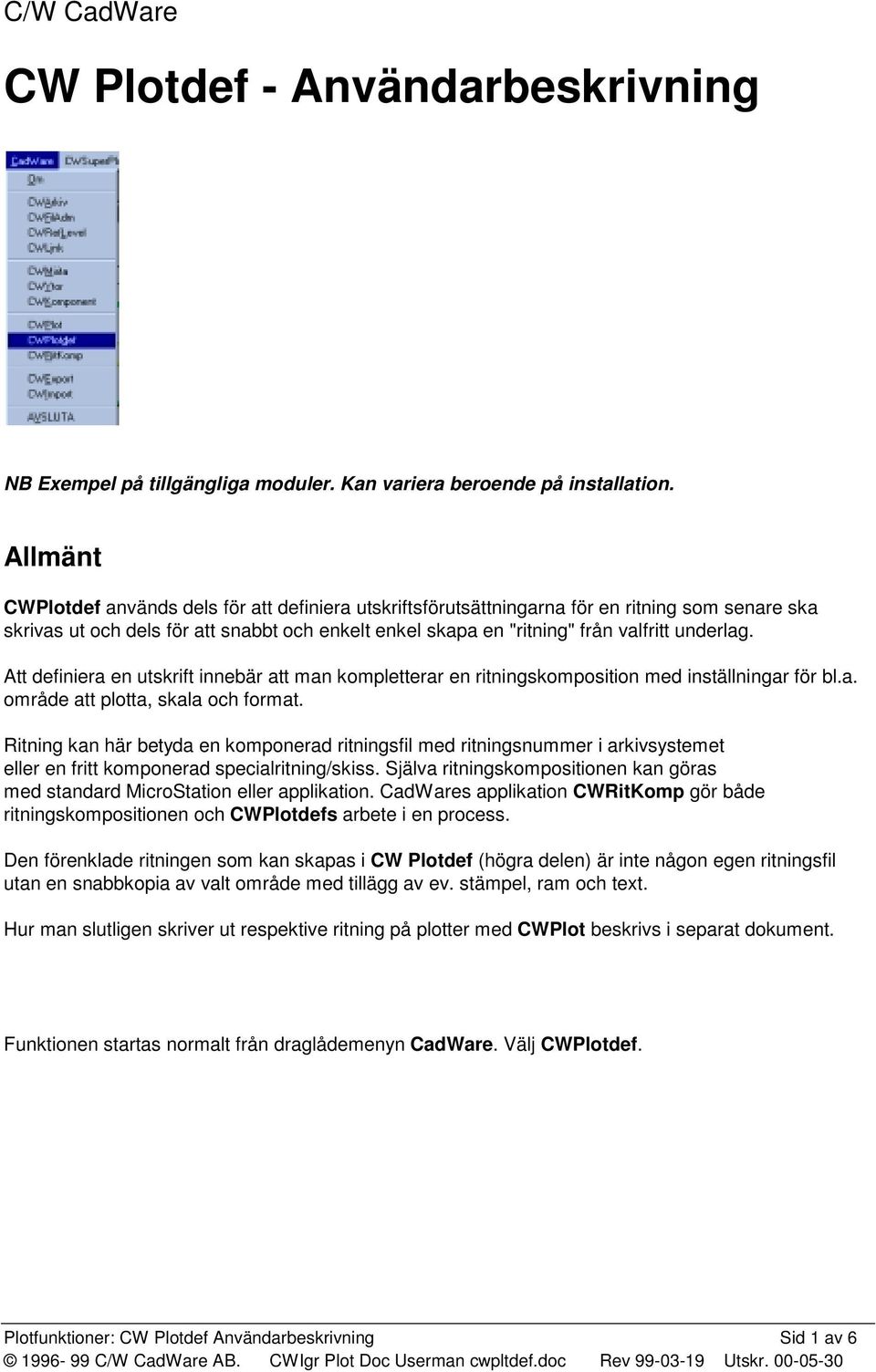

1 C/W CadWare CW Plotdef - Användarbeskrivning NB Exempel på tillgängliga moduler. Kan variera beroende på installation. Allmänt CWPlotdef används dels för att definiera utskriftsförutsättningarna för en ritning som senare ska skrivas ut och dels för att snabbt och enkelt enkel skapa en "ritning" från valfritt underlag. Att definiera en utskrift innebär att man kompletterar en ritningskomposition med inställningar för bl.a. område att plotta, skala och format. Ritning kan här betyda en komponerad ritningsfil med ritningsnummer i arkivsystemet eller en fritt komponerad specialritning/skiss. Själva ritningskompositionen kan göras med standard MicroStation eller applikation. CadWares applikation CWRitKomp gör både ritningskompositionen och CWPlotdefs arbete i en process. Den förenklade ritningen som kan skapas i CW Plotdef (högra delen) är inte någon egen ritningsfil utan en snabbkopia av valt område med tillägg av ev. stämpel, ram och text. Hur man slutligen skriver ut respektive ritning på plotter med CWPlot beskrivs i separat dokument. Funktionen startas normalt från draglådemenyn CadWare. Välj CWPlotdef. Plotfunktioner: CW Plotdef Användarbeskrivning Sid 1 av 6

2 Meny CWPlotdef Följande funktionsval finns på plotmenyn Funktioner Alternativ Radera alla plotdefs Betyder att i aktiv fil samtliga plotramar som lagts på valda lager raderas. CW Plot Möjlighet att starta CW Plot Avsluta Stänger menyn. Stämplar Komponering och lagring av stämpeltexter. Se beskrivning nedan Kodad text Funktion kopplad till kodade, gömda texter som visas vid utskrift. Se separat beskrivning i slutet av detta dokument Visa Gömma Visar koderna Gömmer koderna Plotfunktioner: CW Plotdef Användarbeskrivning Sid 2 av 6

3 Meny CWPlotdef Vänster del: Plotdef Plotnamn Fritt valt namn på plotdefinition. Kan lämpligen vara lika med ritningsnamn (filnamn), vilket också föreslås. Om snabbritning läggs på modellfil är det inte lämpligt att använda modellfilsnamnet. Skala Format Anm Skala på utplottad ritning. Väljs i draglådemenyn. 1:10000 till 1:1 finns som förval. Fritt val kan skrivas in i fönstret till höger Det som står i fönstret gäller oavsett var optionsknappen stannat Avser format på utplottad ritning. Standardformat finns med val via draglådemenyn. 2 punkts Välj format t.ex A3 Ge två punkter för exakt valt område. Skala ointressant. Datorn beräknar resulterande skala för utmatning i valt format. Liggande/stående Gäller formatets orientering. Liggande förvalt ABC Startar funktionen fylla i text i datafält på ritning. Peka på preparerat textfältet för att editera och skriv in ny text. Använts mest för att editera i äldre ritning. Plotfunktioner: CW Plotdef Användarbeskrivning Sid 3 av 6

4 Meny CWPlotdef Höger del: Stämpel Används vid behov av snabb, enkel ritningsutskrift från valt underlag Applikationen kan placera ritningsram med ifylld stämpel direkt i - eller snarare på den fil man arbetar med. Denna teknik används främst om man vill ta ut en snabb utskrift ex ett ändringsförslag. Man kan låta den utplacerade ritningsramen och ev. text ligga kvar så länge den behövs och inte stör, men på sikt bör den raderas. För permanenta ritningar som efterfrågar egna ritningsfiler bör man använda andra rutiner, t ex CW RitKomp. Text 3 rader á 28 positioner med text som, då man markerar respektive knapp, hämtas från Inforader i CW Arkiv kopplade till CWArkiv för den aktuella fastigheten i1 i2 i3 Fastighetens inforad efter andra semikolon Fastighetens inforad efter första semikolon Våningsplanets inforad Tips Dessa tre rader kan skrivas över till annan text. Nästa gång knapp i1 - i3 markeras hämtas dock texten från inforaderna. En permanent ändring av texten måste alltså göras där. Rad 4 Fri text OBS Företagsnamn, handläggarnamn och adress finns normalt i valt stämpelalternativ. Stämpelnummer Snabbval för maximalt 16 lagrade alternativ till stämplar som användaren själv definierat. Via val av Stämplar - skapa/ändra i övre raden på menyn öppnas den speciella menyn för att skapa stämplar. Se vidare nedan under stämpelkomposition Exempel på lagrad stämpel: C/ W CadWare AB Thomas Larsson Tel: Tre ritningsalternativ kan väljas (visas som optionsknappar) Plotfunktioner: CW Plotdef Användarbeskrivning Sid 4 av 6

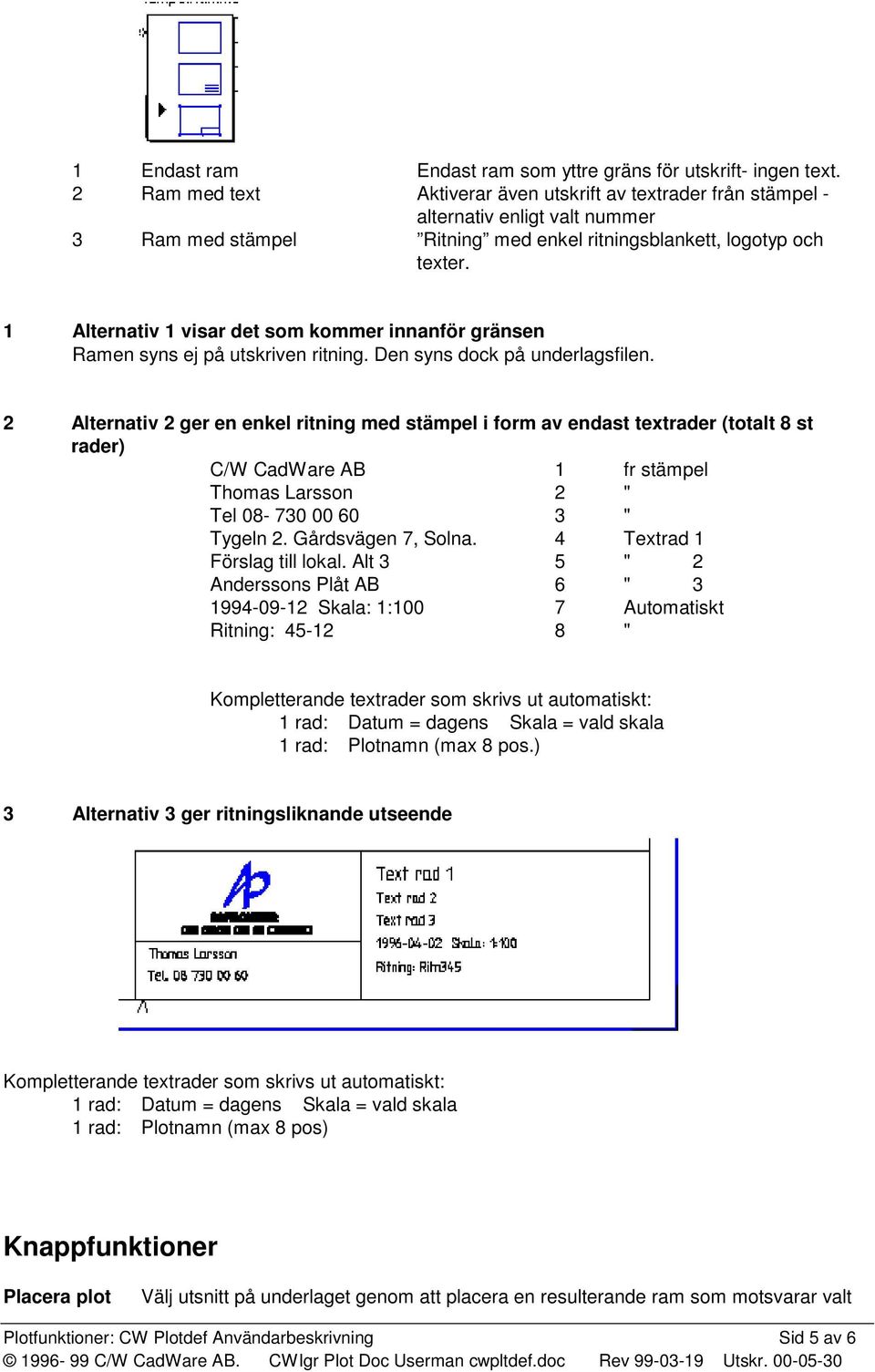

5 1 Endast ram Endast ram som yttre gräns för utskrift- ingen text. 2 Ram med text Aktiverar även utskrift av textrader från stämpel - alternativ enligt valt nummer 3 Ram med stämpel Ritning med enkel ritningsblankett, logotyp och texter. 1 Alternativ 1 visar det som kommer innanför gränsen Ramen syns ej på utskriven ritning. Den syns dock på underlagsfilen. 2 Alternativ 2 ger en enkel ritning med stämpel i form av endast textrader (totalt 8 st rader) C/W CadWare AB 1 fr stämpel Thomas Larsson 2 " Tel " Tygeln 2. Gårdsvägen 7, Solna. 4 Textrad 1 Förslag till lokal. Alt 3 5 " 2 Anderssons Plåt AB 6 " Skala: 1:100 7 Automatiskt Ritning: " Kompletterande textrader som skrivs ut automatiskt: 1 rad: Datum = dagens Skala = vald skala 1 rad: Plotnamn (max 8 pos.) 3 Alternativ 3 ger ritningsliknande utseende Kompletterande textrader som skrivs ut automatiskt: 1 rad: Datum = dagens Skala = vald skala 1 rad: Plotnamn (max 8 pos) Knappfunktioner Placera plot Välj utsnitt på underlaget genom att placera en resulterande ram som motsvarar valt Plotfunktioner: CW Plotdef Användarbeskrivning Sid 5 av 6
