1 C/W CadWare CW RefLevel - Användarbeskrivning OBS: Listan under CadWare kan variera mellan olika system. Modul i exemplet här kan saknas i vissa system. Allmänt Rationell hantering av modellfiler i ett ritningsarkiv bygger på referensfilsteknik. Valfria kombinationer av flera modellfiler varav en är aktiv och de övriga är referensfiler till denna kopplas upp för att ge den önskade "ritningen" (eller hellre: bunten av modellfiler) att arbeta med. Exempel på användning som är hämtat från användning inom fastighetsförvaltning men liknande möjligheter finns för andra fackområden. Ex. En visning av modellfiler som motsvarar en "ventilationsritning" består av en ventilationsfil som aktiv fil och en eller flera arkitektfiler som uppkopplade referenser. Vill man se både ventilation och rör samtidigt kopplas rörfilen upp som referens. Modellfilerna läggs upp våningsvis. Kombinationer av ventilationsfiler för flera våningsplan är ibland av intresse och kan lätt kopplas upp med CW RefLevel. CW RefLevel underlättar hanteringen av referensfiler på flera sätt: CW RefLevel rymmer även flera funktioner som är standardfunktioner i MicroStation men som i normalläge kan vara svåra att komma ihåg för inte så vana användare och - framför allt - ligger på olika ställen i systemet. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 1 av 13

2 Lista över CW RefLevels funktioner Huvudfunktioner 1. Koppla in resp. koppla ur valda referensfiler 2. Visa resp. släcka inkopplade filer 3. Tända och släcka valda lagergrupper 4. Tända och släcka valda lager 5 Använda namn i klartext på samtliga nivåer i val av fil, lagergrupp och lager Övriga funktioner 1. Skriv in och ändra valda lagernamn, beskrivning och grupptillhörighet. Bygga och modifiera lagerlistor 2. Kopiera lager mellan filer. Radera lager 2. Visa vilka lager som är använda. Gör automatiskt lagerlista med dessa. Radera lagernamn som ej används 3. Välj sorteringsordning för visning av lagerlista 4. Hantera lagernamnsfiler för systematisk in- och utkonvertering till främst.dwg 5. Sätta vald färg/linjetyp/linjetjocklek dels på huvudfil och dels på uppkopplad referensfil ( level symbology) OBS Detta är inte en innehållsförteckning Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 2 av 13

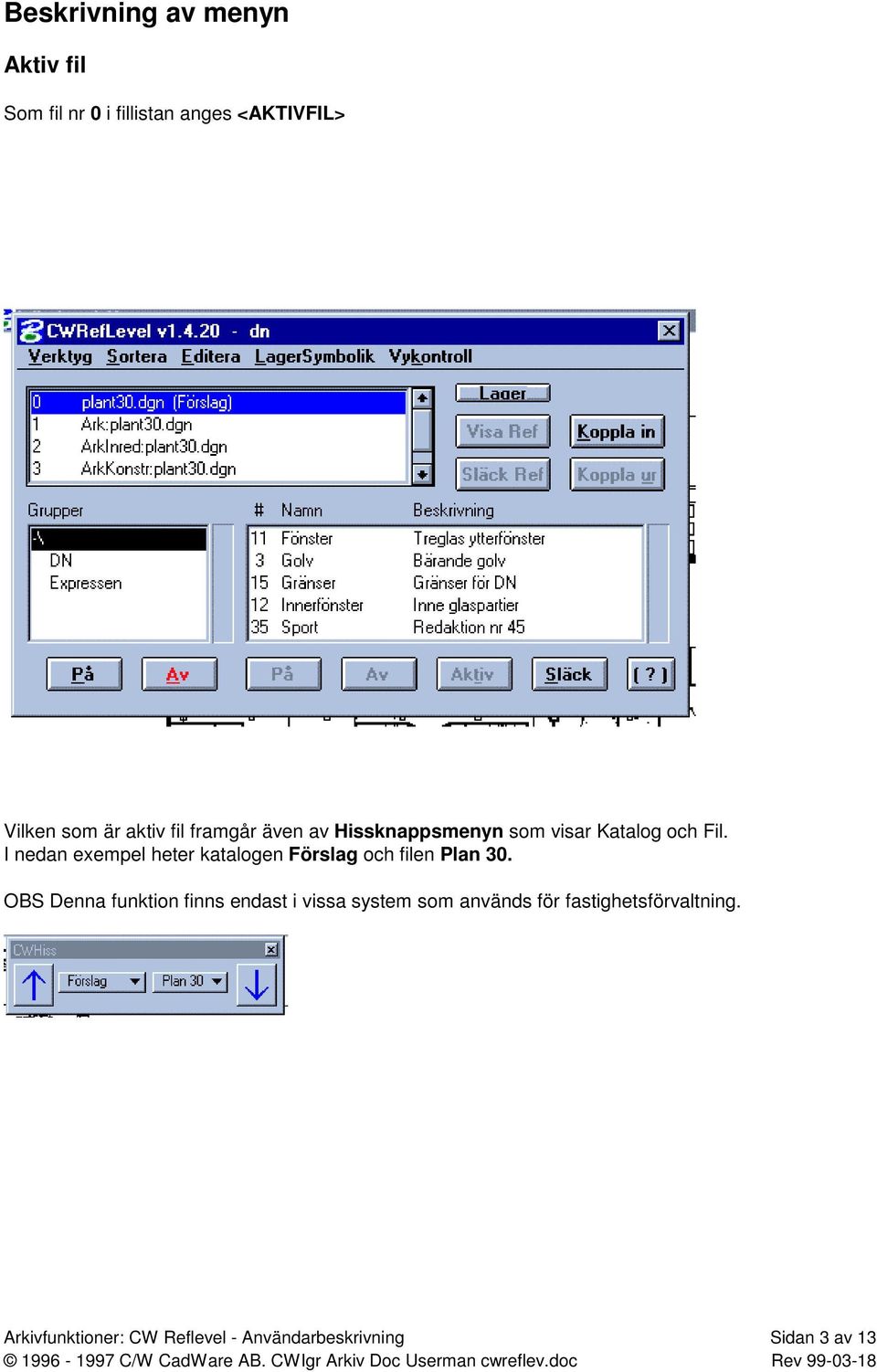

3 Beskrivning av menyn Aktiv fil Som fil nr 0 i fillistan anges <AKTIVFIL> Vilken som är aktiv fil framgår även av Hissknappsmenyn som visar Katalog och Fil. I nedan exempel heter katalogen Förslag och filen Plan 30. OBS Denna funktion finns endast i vissa system som används för fastighetsförvaltning. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 3 av 13

4 Delfunktioner på menyn Verktyg Om Hämta lista Spara lista Radera alla lagernamn Radera oanvända lagernamn Kopiera Ref till aktivt lager Kopiera Ref till Samma Lagernummer Radera markerat lagernummer Information om Programmet inkl. versionsnummer Val av lagernamnslista (.lvl-fil) Sparar aktuell lagerlista till valt namn Raderar lagernamnen i modellfilen Raderar oanvända namn i aktiva modellfilen Kopierar visade lager i markerad refererensfil till aktivt lager i aktiv fil Kopierar visade lager i markerad referensfil till samma lagernummer i aktiv fil Raderar markerad lager i aktiv fil Sortera Välj ett alternativ - valt alt. visas med svart romb. Lagernummer Lagernamn Lagerbeskrivning Sorterar efter MicroStations lagernummer ( 1-63 ) i menyn visat som # Sorterar efter Lagernamn i menyn Sorterar efter beskrivningen Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 4 av 13

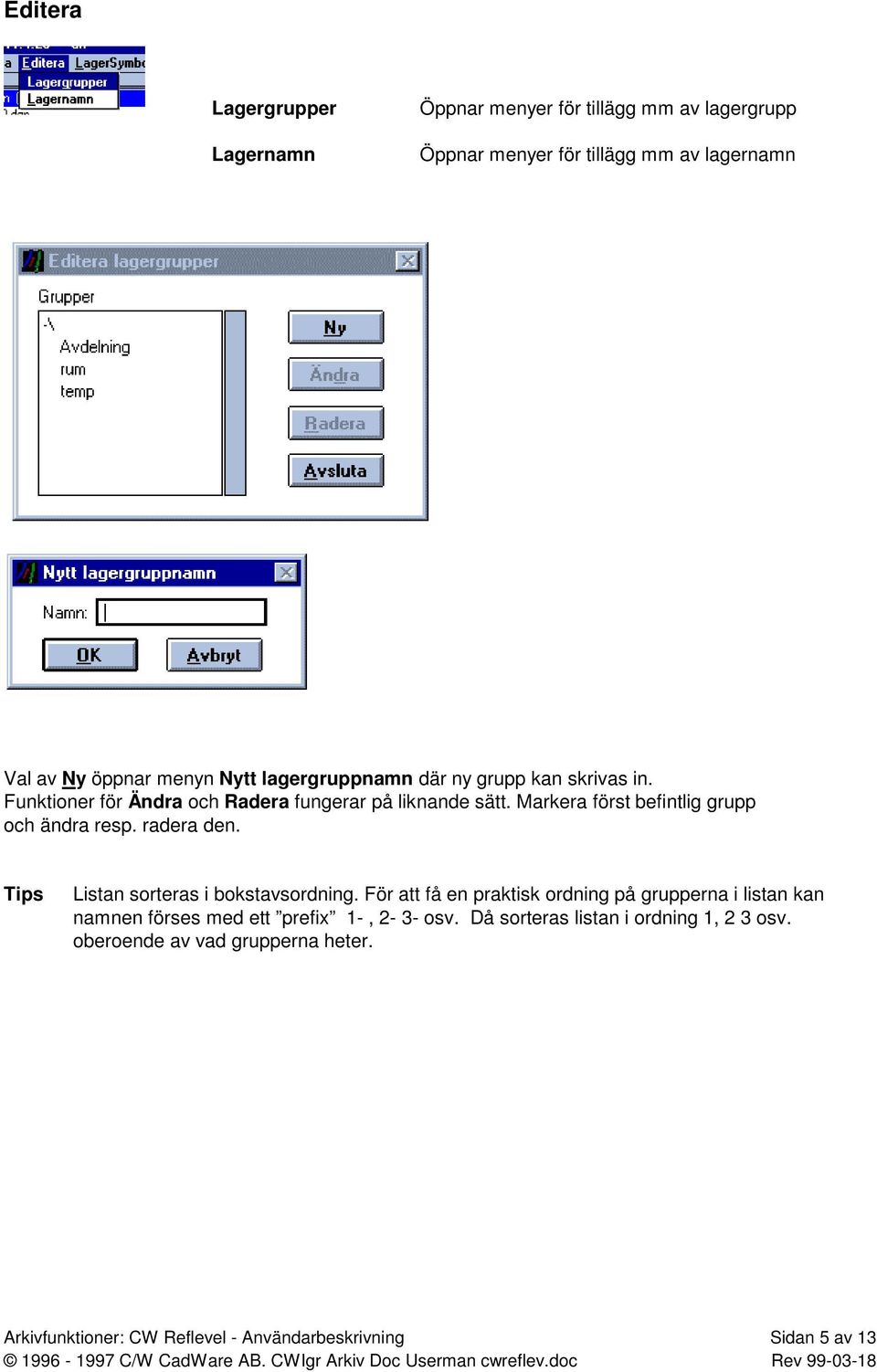

5 Editera Lagergrupper Lagernamn Öppnar menyer för tillägg mm av lagergrupp Öppnar menyer för tillägg mm av lagernamn Val av Ny öppnar menyn Nytt lagergruppnamn där ny grupp kan skrivas in. Funktioner för Ändra och Radera fungerar på liknande sätt. Markera först befintlig grupp och ändra resp. radera den. Tips Listan sorteras i bokstavsordning. För att få en praktisk ordning på grupperna i listan kan namnen förses med ett prefix 1-, 2-3- osv. Då sorteras listan i ordning 1, 2 3 osv. oberoende av vad grupperna heter. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 5 av 13

6 Menyn för lagernamn visar vilka lager som finns i listan med nr, namn, beskrivning och grupptillhörighet. I delmenyn för nytt lager skrivs valda nummer, namn och beskrivningar in. Genom markering kopplas grupptillhörighet. Lager kan även kopplas till "roten" genom markering av ruta: Även root. Om markering i grupplistan av viss grupp inte görs kopplas lagret bara till roten. OBS En lista med lagernamn mm som skapas för en fil gäller bara för denna. Den kan dock föras över till andra filer via Verktyg - Spara Lagerlista resp Hämta Lagerlista. Lagersymbolik Funktion som möjliggör att en fil presenteras med vald aspekt: färg, linjetjocklek och linjetyp i fria kombinationer. Ett alternativ väljs per aspekt. Funktionen Normala Färger, Normal Tjocklek och Normala Linjestilar kan väljas för att återgå till filens grundinställning. Allt Normalt används för att återställa alla aspekter. Dessa valda presentationsinställningar ändrar inte i filens grafik utan bara hur den visas. OBS Funktionen fungerar med såväl huvudfil som referensfil. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 6 av 13

7 Möjligheter att välja inställning för enskilt lager eller flera lager. Då inställning av presentation per aspekt väljs gäller den för markerad omfattning: Markeras roten (indikerad med -\ i lagergrupplistan) aktiveras inställningen för alla lager. Markeras en viss grupp aktiveras inställningen för den gruppen. Markeras visst lager aktiveras inställningen för det lagret. Det går utmärkt att först välja egenskap för t ex grupp och sedan välja för visst lager liksom att flera val av egenskaper för lager kan göras efter varandra. Den senaste inställningen per lager gäller. Om man lämnar filen sparas inställningarna automatiskt. Det gäller för såväl den aktiva filen som för referensfilerna. Referensfilernas presentationsegenskaper gäller vid uppkoppling mot den aktiva filen och egenskaperna sparas i uppkopplingsdata i den aktiva filen. En viss fil kan alltså även kopplas upp mot annan aktiv fil med separata inställningar eller själv vara aktiv fil med separata inställningar. Exportera Lagersymbolik Det går att spara en viss uppsättning för en fil - aktiv eller referens - genom att markera den i listan och sedan välja funktionen Exportera Lagersymbolik. Importera Lagersymbolik En sparad uppsättning kan väljas för att skriva över den aktuella uppsättning för en markerad fil. Det går alltså utmärkt att systematisera arbetssättet och applicera standardiserade (sparade) uppsättningar på nya filer. Konvertera Lagersymbolik För att göra om lagersymboliken till verkliga attribut på linjer används Konvertera Lagersymbolik. Denna funktionen är mycket användbar om man t.ex. konverterar in AutoCad-filer med rörig eller felaktig färgrepresentation (fungerar ej på referensfil). Lager Öppnar menyn Lager Vid öppning av menyn visas för markerad fil de lager som är tända (svart rektangel), släckta (grå rektangel) samt för aktiv fil även aktivt lager (svart cirkel). Genom att markera ruta för visst lager kan det tändas/släckas eller göras aktivt. Om man därefter trycker på Visa slår detta val igenom på markerad fil. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 7 av 13

8 Använt visar de lager som inte är tomma dvs har information på sig. Detta är speciellt intressant då det finns information som - kanske av misstag - på ett lager som inte är namngett. Skapa - som endast fungerar på aktiv fil - ger en automatisk lista över använda lager kopplade till en ny grupp som heter temp. Lagren kan sedan namnas om efter fritt val. Vykontroll Öppnar menyerna: Vyer att uppdatera Vyattribut Sparade vyer Dessa beskrivs i följande avsnitt Vyer att uppdatera Om flera vyer används kan visning styras till valda lager. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 8 av 13

9 Vyattribut Sparade vyer Standardmeny som används för div. inställningar. Tex om färgfill visas eller inte. Meny för att spara vyer under namn och hämta fram igen. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 9 av 13

10 Inkoppling av referensfil resp. urkoppling Koppla in Öppnar ny meny Koppla in referensfil. 1. Välj först filtyp i draglådan. Dessa presenteras i klartextnamn med sk. alias för enkel förståelse. Se även nedan under obs. 2. Välj sedan våning i listan för Plan xx eller annan fil som presenteras i fillistan. 3. Om Clip markeras kommer filen kopplas upp med samma klipp som övriga modellfiler. OBS detta gäller vid omdisponeringar av ritningar. Speciellt gäller detta om man vid befintlig ritning önskar koppla upp ytterligare modellfil. 4. Tryck på OK Alternativt utseende för delmenyn. Systemen kan konfigureras med olika innehåll beroende på olika tillämpningar. Följande meny innehåller även funktionen Karta under det att valet Ritningar/Modeller inte är medtaget. Karta möjliggör funktionen att att peka inom ett definierat område för att ladda önskad referensfil. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 10 av 13

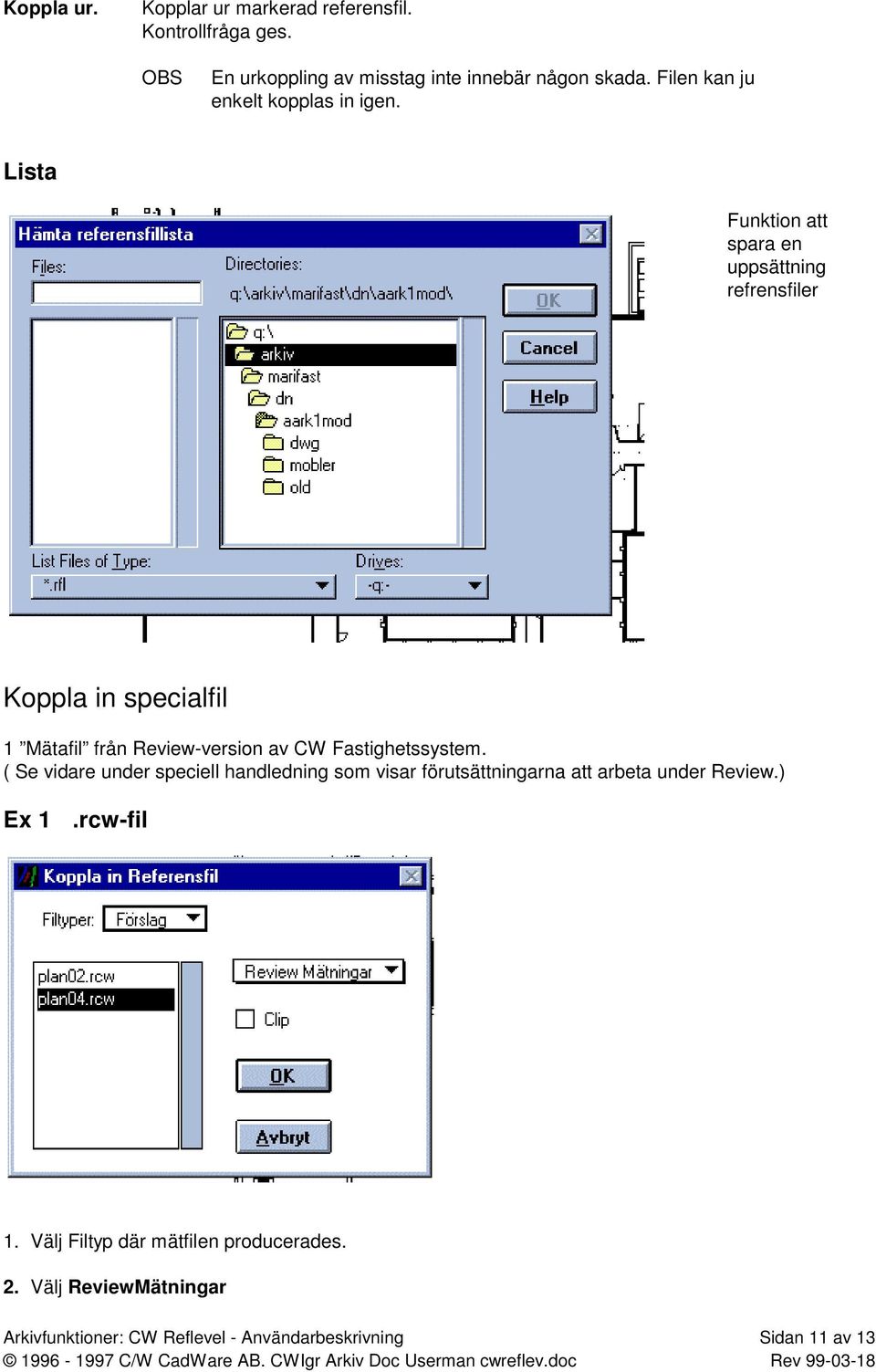

11 Koppla ur. Kopplar ur markerad referensfil. Kontrollfråga ges. OBS En urkoppling av misstag inte innebär någon skada. Filen kan ju enkelt kopplas in igen. Lista Funktion att spara en uppsättning refrensfiler Koppla in specialfil 1 Mätafil från Review-version av CW Fastighetssystem. ( Se vidare under speciell handledning som visar förutsättningarna att arbeta under Review.) Ex 1.rcw-fil 1. Välj Filtyp där mätfilen producerades. 2. Välj ReviewMätningar Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 11 av 13

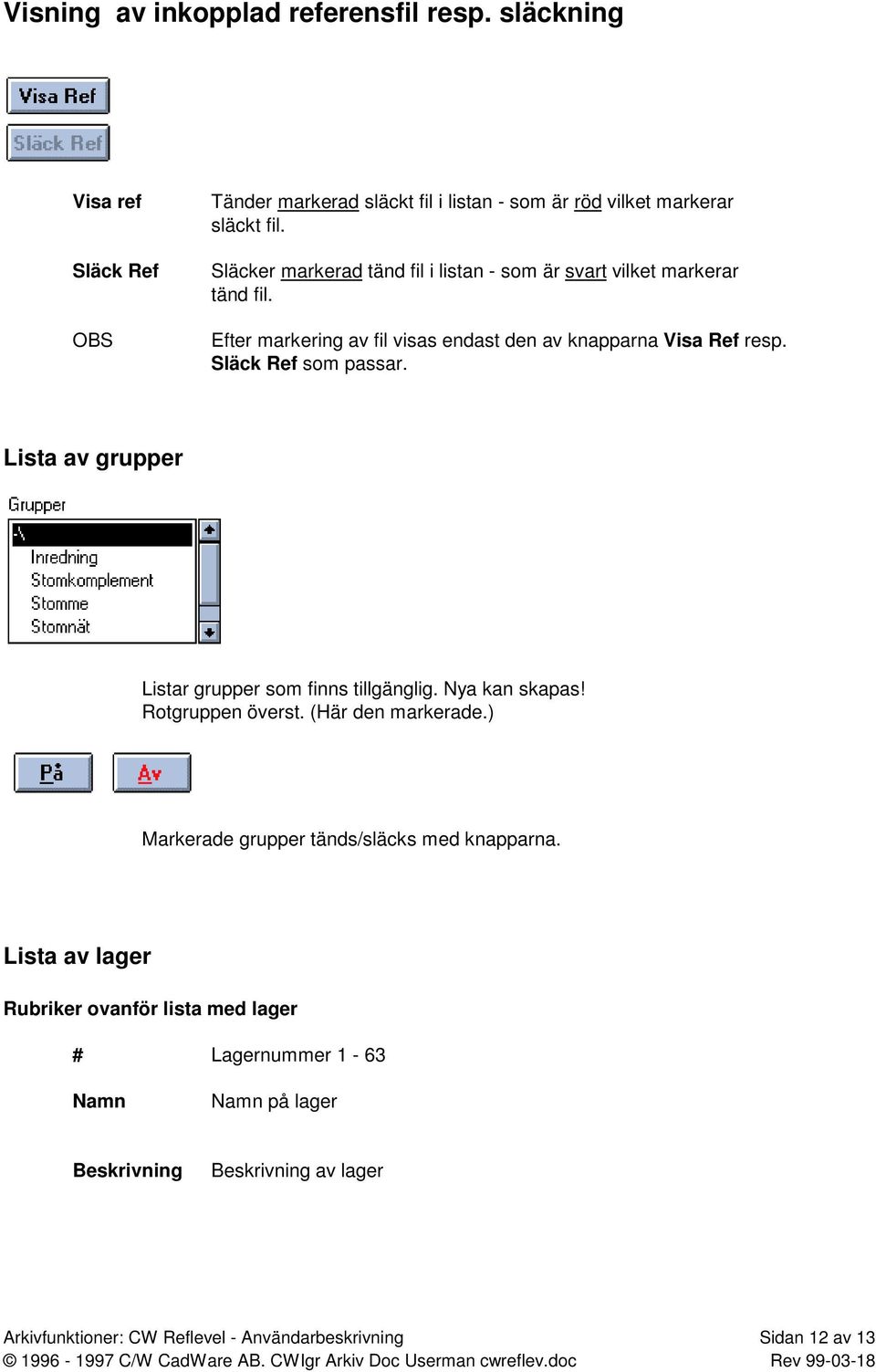

12 Visning av inkopplad referensfil resp. släckning Visa ref Släck Ref OBS Tänder markerad släckt fil i listan - som är röd vilket markerar släckt fil. Släcker markerad tänd fil i listan - som är svart vilket markerar tänd fil. Efter markering av fil visas endast den av knapparna Visa Ref resp. Släck Ref som passar. Lista av grupper Listar grupper som finns tillgänglig. Nya kan skapas! Rotgruppen överst. (Här den markerade.) Markerade grupper tänds/släcks med knapparna. Lista av lager Rubriker ovanför lista med lager # Lagernummer 1-63 Namn Namn på lager Beskrivning Beskrivning av lager Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 12 av 13

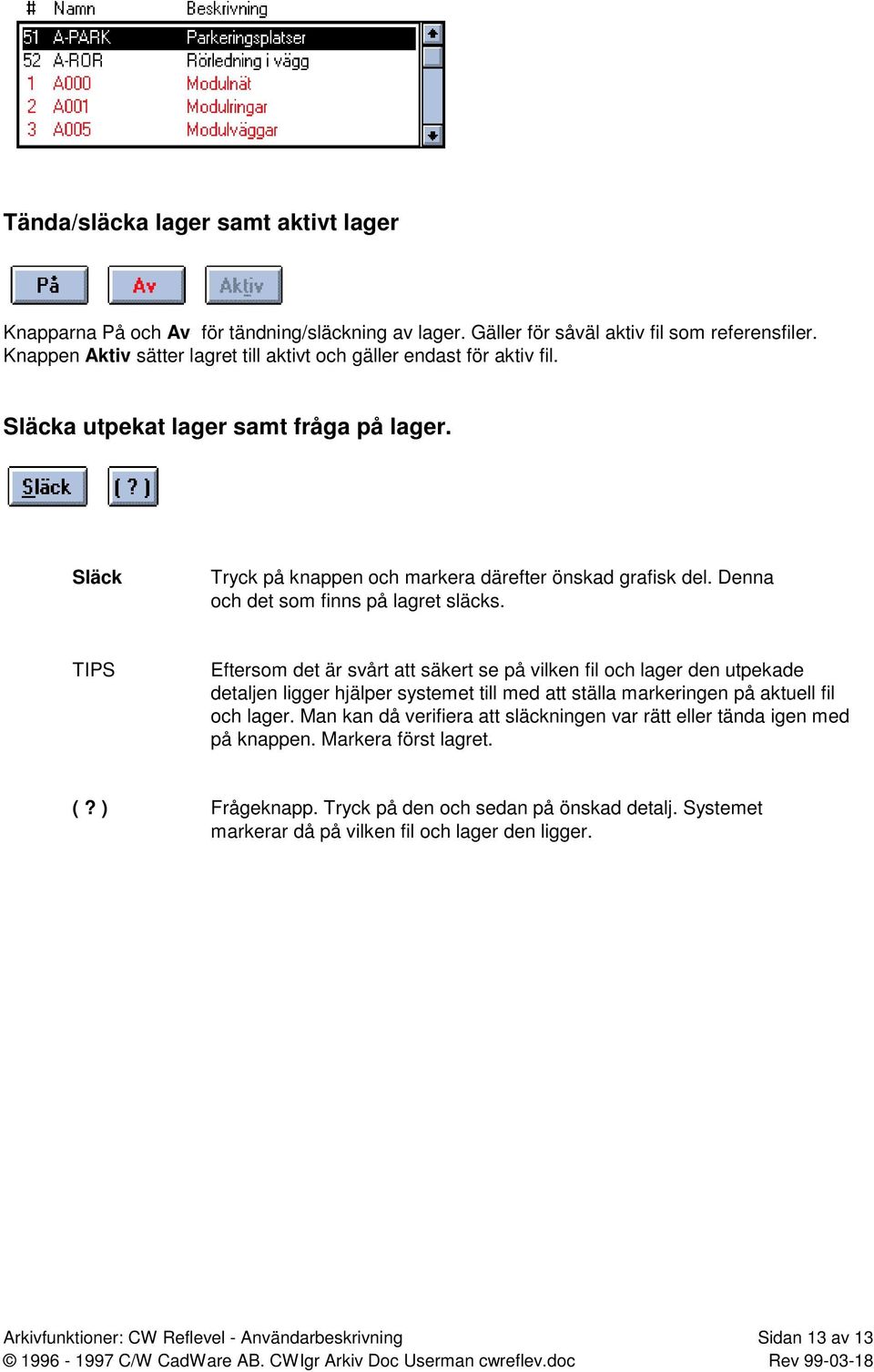

13 Tända/släcka lager samt aktivt lager Knapparna På och Av för tändning/släckning av lager. Gäller för såväl aktiv fil som referensfiler. Knappen Aktiv sätter lagret till aktivt och gäller endast för aktiv fil. Släcka utpekat lager samt fråga på lager. Släck Tryck på knappen och markera därefter önskad grafisk del. Denna och det som finns på lagret släcks. TIPS Eftersom det är svårt att säkert se på vilken fil och lager den utpekade detaljen ligger hjälper systemet till med att ställa markeringen på aktuell fil och lager. Man kan då verifiera att släckningen var rätt eller tända igen med på knappen. Markera först lagret. (? ) Frågeknapp. Tryck på den och sedan på önskad detalj. Systemet markerar då på vilken fil och lager den ligger. Arkivfunktioner: CW Reflevel - Användarbeskrivning Sidan 13 av 13
