Nyheterna i AutoCAD MEP 2014

Transkript

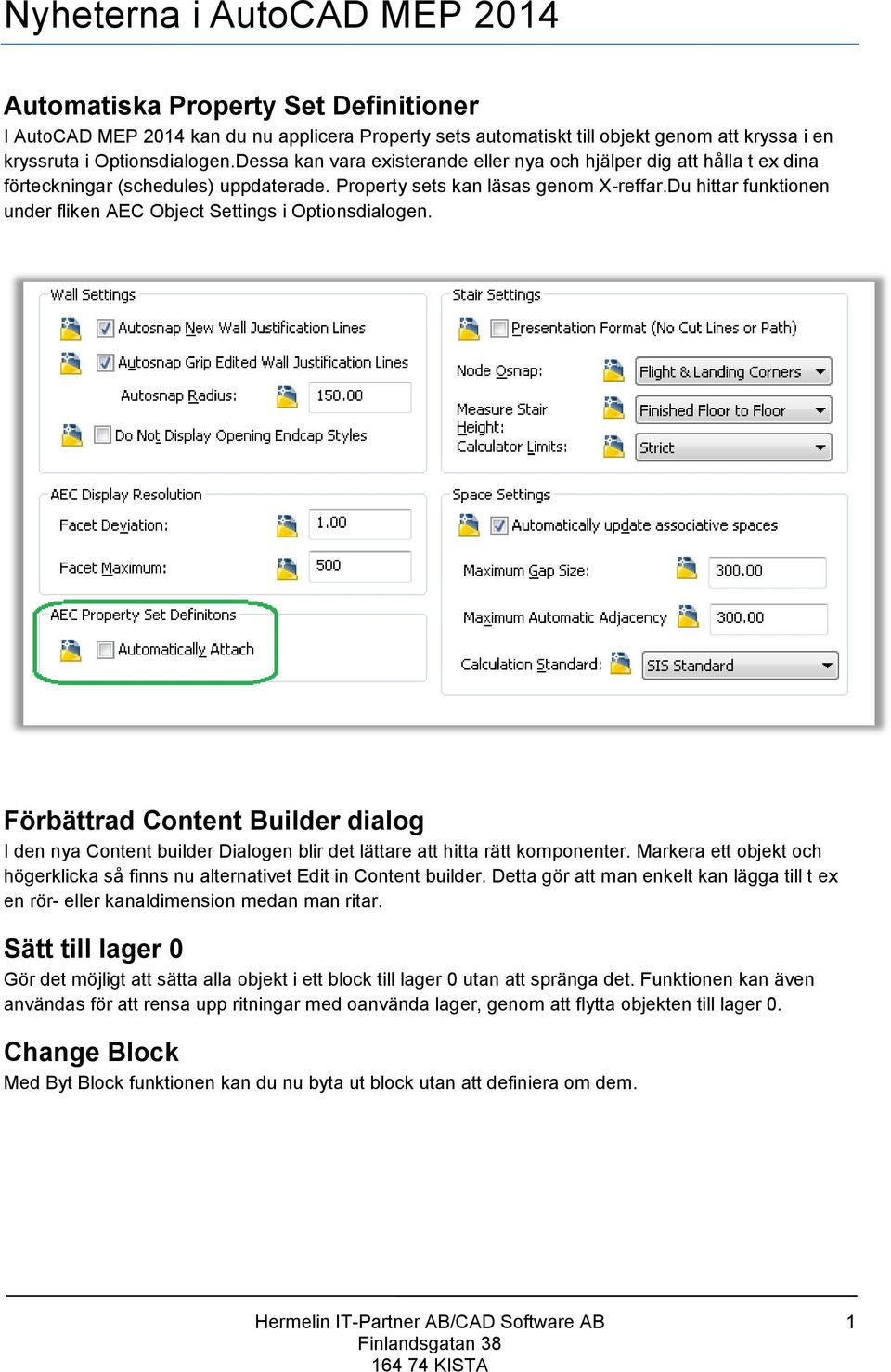

1 Nyheterna i AutoCAD MEP 2014 Automatiska Property Set Definitioner I AutoCAD MEP 2014 kan du nu applicera Property sets automatiskt till objekt genom att kryssa i en kryssruta i Optionsdialogen.Dessa kan vara existerande eller nya och hjälper dig att hålla t ex dina förteckningar (schedules) uppdaterade. Property sets kan läsas genom X-reffar.Du hittar funktionen under fliken AEC Object Settings i Optionsdialogen. Förbättrad Content Builder dialog I den nya Content builder Dialogen blir det lättare att hitta rätt komponenter. Markera ett objekt och högerklicka så finns nu alternativet Edit in Content builder. Detta gör att man enkelt kan lägga till t ex en rör- eller kanaldimension medan man ritar. Sätt till lager 0 Gör det möjligt att sätta alla objekt i ett block till lager 0 utan att spränga det. Funktionen kan även användas för att rensa upp ritningar med oanvända lager, genom att flytta objekten till lager 0. Change Block Med Byt Block funktionen kan du nu byta ut block utan att definiera om dem. Hermelin IT-Partner AB/CAD Software AB 1

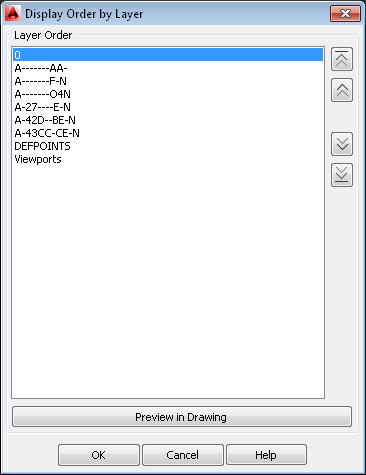

2 Display order by layer I AutoCAD MEP 2014 kan du sätta visningsordning på lagernivå, så att alla objekt på ett visst lager hamnar på en viss plats. Du kan styra detta i en ny dialogruta med knappar för att styra ordningen. Annotation and Unit scaling Annotation skalade objekt skalas nu rätt om man byter enhet i aktuell ritning. Även linetype byter skala om man byter enhet på ritningen. Förbättrad lagerstandard Lager presenteras nu i rätt ordning så att ett lager med namn 10 kommer efter lager 9. Backup på projektinformation Av olika skäl kan projektfiler (apj) bli korrupta. I AutoCAD MEP 2014 sparas en backupkopia av apj filen så att man slipper koppla om hela projektet om problem skulle uppstå. Förbättrad hjälpfunktion I AutoCAD MEP 2014 har hjälpen uppdaterats med möjlighet att beroende på användare kategorisera sökning mellan t ex kommandon och systemvariabler som vanlig användare och.net, Visual Lisp mm som utvecklare. Hermelin IT-Partner AB/CAD Software AB 2

3 Förbättrad kommandorad Ett flertal förbättringar har gjorts i Kommandoraden. Autokorrigering, Autocomplete, Förslag på kommandon med mittsträngssökning, sökningar på Internet mm. Man kan själv lägga till och ändra i default listorna. Autocorrect hjälper dig att stava dina kommandon och korrigerar felstavningar Autocomplete ger dig en lista på kommandon där din söksträng ingår, skriver du t ex setting visas alla alternativ med ordet setting i Adaptive suggestions föreslår kommandon i den ordning de används, mest använda överst Synonym suggestions hjälper dig hitta kommandon som relaterar till det du skriver. Skriver du rund visas t ex avrundning (Fillet), Settings ger dig Options, Symbol ger Insert osv Internet Search är en liten knapp som ger dig möjlighet att söka på din textsträng på Internet, genom Googlesökning Content ger dig möjlighet att hitta och använda Hatchar, Lager, Block mm Categories med hjälp av Tab kan du växla mellan olika underkategorier för att underlätta ditt sökande. Input Settings gör att du med ett högerklick kan välja vilka av ovanstående funktioner du vill ha aktiva. Filsäkerhet En ny funktion gör att du kan välja godkända platser att köra script från. Detta gör det svårare att av misstag köra skadliga script. I Optionsdialogen under Files kan du välja Trusted Locations och under fliken System har inställningar för Touch Experience och Executable File settings. Hermelin IT-Partner AB/CAD Software AB 3

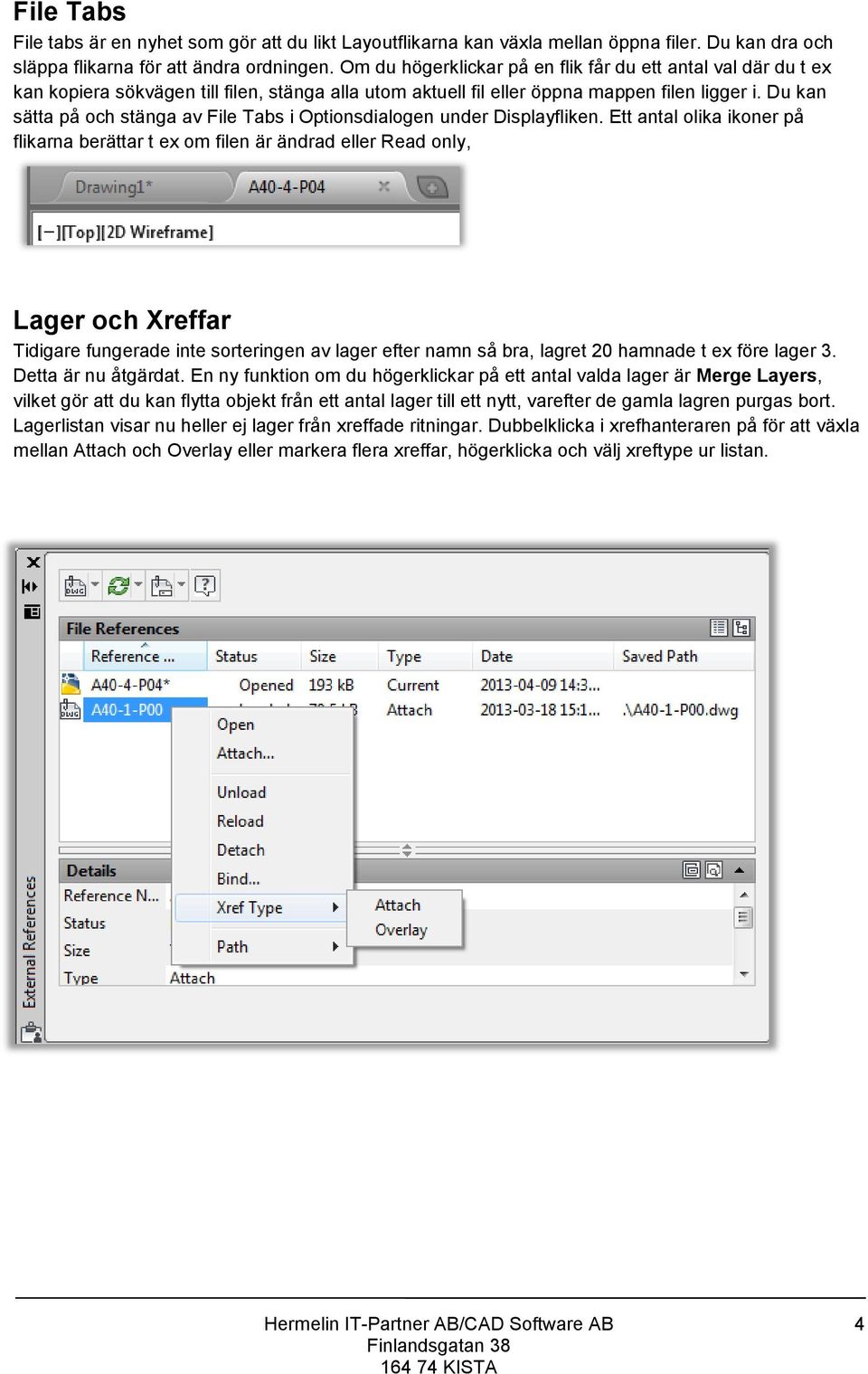

4 File Tabs File tabs är en nyhet som gör att du likt Layoutflikarna kan växla mellan öppna filer. Du kan dra och släppa flikarna för att ändra ordningen. Om du högerklickar på en flik får du ett antal val där du t ex kan kopiera sökvägen till filen, stänga alla utom aktuell fil eller öppna mappen filen ligger i. Du kan sätta på och stänga av File Tabs i Optionsdialogen under Displayfliken. Ett antal olika ikoner på flikarna berättar t ex om filen är ändrad eller Read only, Lager och Xreffar Tidigare fungerade inte sorteringen av lager efter namn så bra, lagret 20 hamnade t ex före lager 3. Detta är nu åtgärdat. En ny funktion om du högerklickar på ett antal valda lager är Merge Layers, vilket gör att du kan flytta objekt från ett antal lager till ett nytt, varefter de gamla lagren purgas bort. Lagerlistan visar nu heller ej lager från xreffade ritningar. Dubbelklicka i xrefhanteraren på för att växla mellan Attach och Overlay eller markera flera xreffar, högerklicka och välj xreftype ur listan. Hermelin IT-Partner AB/CAD Software AB 4

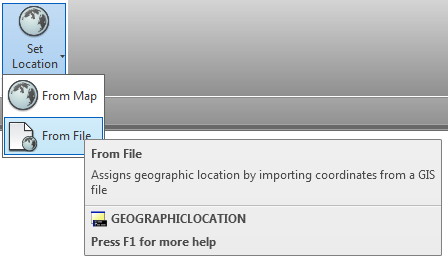

5 Autodesk 360 Den flik som tidigare hette Online har nu döpts om till Autodesk 360. Här finns funktioner för att jobba med ditt 360 konto. Här finns också funktioner för att skicka meddelanden, Design Feeds, mellan kolleger i projekt, externt eller internt.. Du kan associera ett meddelande med en speciell punkt eller yta i din ritning och bifoga bilder till dina meddelande i Design feed dialogen.. Geolocation I AutoCAD MEP 2014 har stödet för kart koordinatsystem förbättrats. Du kan nu t ex exportera din ritning till Google Maps och automatiskt få den rätt placerad. Den innehåller samma kartsystem som AutoCAD MAP 3D. Om du hämtar kartinformation från t ex Google Maps hamnar de rätt i förhållande till din modell. Du kan vid rendering få solstudier med rätt data och GPS data kan användas direkt. Genom en onlineservice som heter Live Map data kan du visa kartor som underlag i AutoCAD MEP. Hermelin IT-Partner AB/CAD Software AB 5

6 Stöd för Windows 8 och Touchpaneler AutoCAD MEP 2014 har stöd för Windows XP, Win 7, Win 8 samt olika typer av Touchpaneler. Ritande och måttsättning Bågar kan nu ritas både medurs och moturs med hjälp av ctrl för att byta riktning Polylinjer kan avrundas mot sig själva Skapande datum för sheets är den dag sheetet skapades, inte mallfilen Convertpstyles funkar även på stilar med mellanslag i namnet Attdia är på som default, visar attributdialogboxen vid insättning av block Single line text kommer ihåg ändringar i justering, mitten center, vänster, höger etc.. Vid hatchning kommer AutoCAD MEP ihåg metoden för hatchning; pick object eller internal point Om man gör baslinje eller kedjemått så använder den nu den still originalmåttet har, inte den gällande textstilen. (DIMCONTINUEMODE) Hermelin IT-Partner AB/CAD Software AB 6
