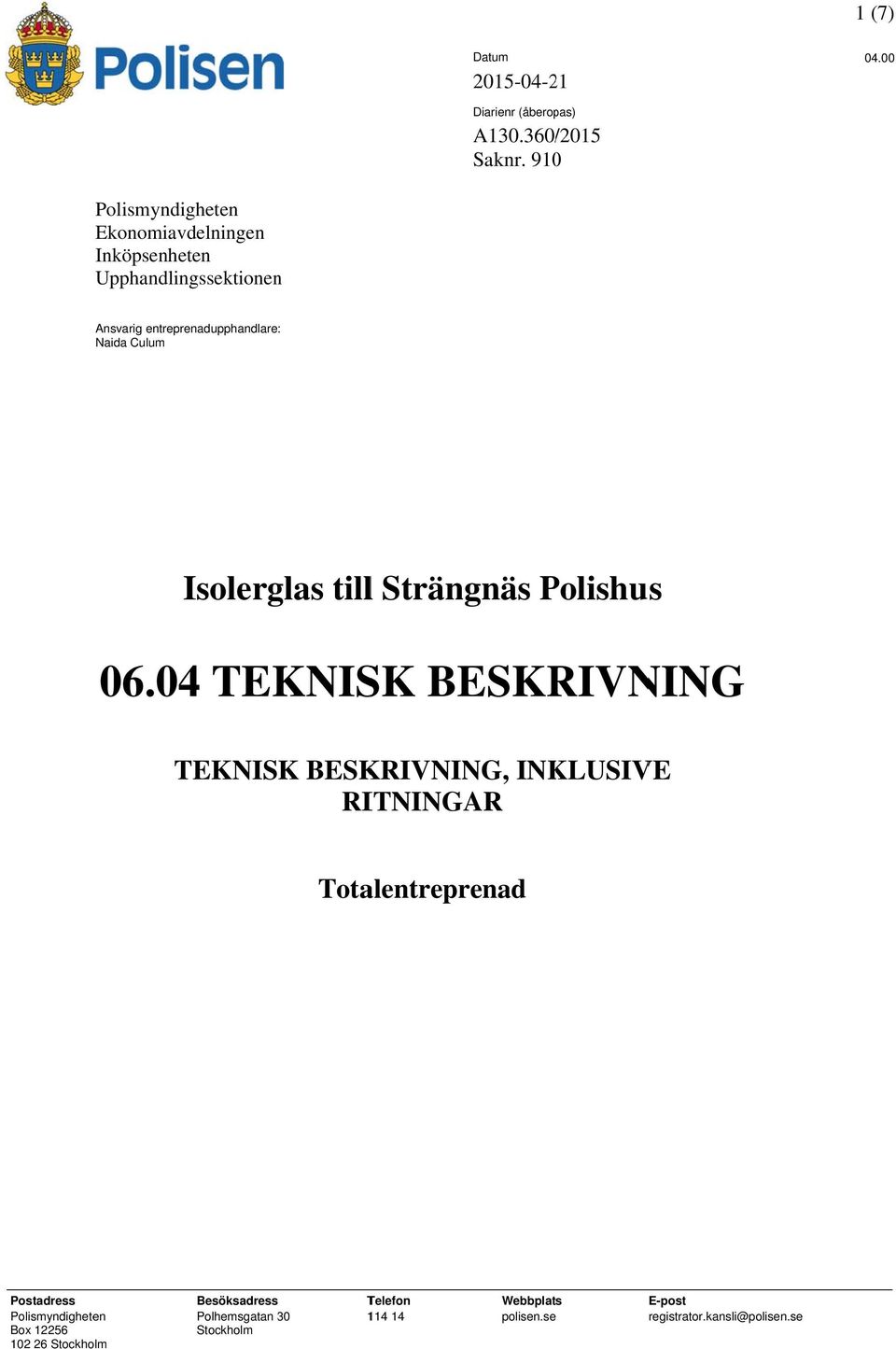

1 1 (7) Datum Diarienr (åberopas) A / /2015 Saknr Polismyndigheten Ekonomiavdelningen Inköpsenheten Upphandlingssektionenn Ansvarig entreprenadupphandlare: Naida Culum Isolerglas tilll Strängnäs Polishu s TEKNISK BESKRIVNING TEKNISK BESKRIVNING, INKLUSIVE RITNINGAR Totalentreprenad Postadress Polismyndigheten Box Stockholm Besöksadress Polhemsgatan 303 Stockholm Telefon Webbplats polisen.se E-post

2 2 (7) Tekniskbeskrivning OMFATTNING 1.1. ORIENTERING Denna handling omfattar utbyte av skadade isolerglas i markplan inom Polishuset i Strängnäs, Finningevägen 54 A. Omfattning av utbyte av isolerglas framgår av bifogad ritning som även redovisar arbetsområdet NORMER OCH STANDARDER För genomförandet gäller Boverkets Byggregler BFS 2011:6 BBR 18 med ändringar t.o.m BFS 2015:3 BBR 22. Glascentrum, MTK Skydd (19.1 skydd mot intrång) daterad februari FUNKTIONSKRAV 2.1. KRAV PÅ U VÄRDE Isolerglas ska ha ett U värde på maximalt 1,2 (Uw 1,2 W/m 2 K) LJUS OCH SOLENERGI Befintliga glas Befintliga ytterglas i fönster är av fabrikat Pilkington Suncool 50/25. I dörrparti SP1.är ytterglaset av fabrikat Emmaboda SKN 154. Nya glas Yttre glas ska vara värmeförstärkt glas Ytterglas ska vara utförd med likvärdig färgton som befintliga. Till anbudet ska bifogas produktprov på offererat glas PERSONSÄKERHET Säkerhetsglas ska vara härdat glas klass 1(C)2 eller laminerat glas klass (B)1 enligt SS EN Glasytor i dörrarparti ska förses med pålaminerad märkning, avser glas i dörrparti SP1 enligt punkt Mekaniskt inbrottsskydd Befintliga glas Befintliga skyddsglas är av fabrikat Gemax typ P6B med larmkrets. SE (sidoentreprenör) ska ta bort anslutningen till säkerhetssystemet innan glaset får demonteras. Nya glas Skyddsglas ska vara utfört i klass P6B enligt SS EN 356, kopia på certifikat ska bifogas anbudet. Skyddsglaset placeras in mot rummet. Topp och underförsegling utförs med konstruktiv silikon (typ Sika SG500 silikonlim), utförande enligt MTK Skydd punkt Silikon ska vara kompatibel med övriga ingående material i konstruktionen som kommer i kontakt med silikonen. ANBUDSFÖRFRÅGAN

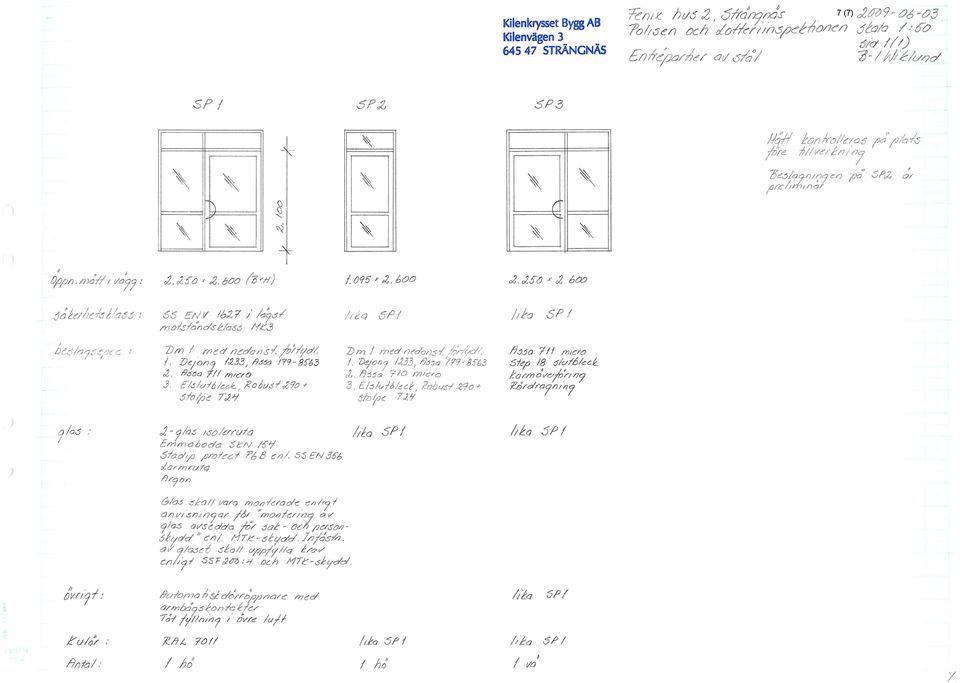

3 3 (7) Tekniskbeskrivning MATERIAL OCH KOMPONENTER 3.1. ALLMÄNT Material ska väljas som är bedömda, godkända (rekommenderas eller accepteras) och dokumenterade i Byggvarubedömningen, Om material inte är bedömt ska detta material redovisas för Beställaren för godkännande innan material installeras GLAS Befintliga glas Befintliga fönsterbågar är utförda i trä och aluminium med invändiga glasningslister. Bifogar uppställningsritning för fönster, relationshandlingar avseende isolerglasens dimensioner finns inte tillgängligt. Monterade isolerglas är dock utförda som 3 glas. Bifogar uppställningsritning för entréparti i stål, relationshandlingar avseende isolerglasens dimensioner finns inte tillgängligt. Övre glaset i dörren och intilliggande glas i partiets fasta del är skadade och ska ersättas. Nya glas Glas ska ha följande uppbyggnad, ytterglas 6 mm + spalt + 4 mm mittglas + spalt + Skyddsglas. Glastjocklekar gäller som minimi värde slutlig glasdimensionering där även krav på övriga funktionskrav säkerställs åvilar entreprenören. Antagen anbudgivare ska innan tillverkning av isolerglasen påbörjas inhämta isolerglasens faktiska mått på plats, anbudsgivaren ansvarar för måttens riktighet. Glasningslister ska anpassas till eventuell förändrad tjocklek på isolerglasen. Härdade glas ska vara utförda enligt SS EN och ha kantbehandling enligt leverantörens standard. Värmeförstärkta glas ska vara utförda enligt SS EN och ha slipade kanter enligt leverantörens standard. Lamellglas ska vara utförda enligt SS EN Lamellglas och övriga glas ska ha maskinellt avdragna kanter. Lamellglas ska ställas på avdragen kant. Härdade glas ska vara värmeprovat enligt SS EN Isolerrutor ska: Vara dubbelförseglade och CE märkta. På distansprofil märkas med fabrikat, typ av glas, gasfyllning, dimension, glastjocklek, tillverkningsår och månad. Spalter i isolerrutor ska vara gasfyllda. ANBUDSFÖRFRÅGAN

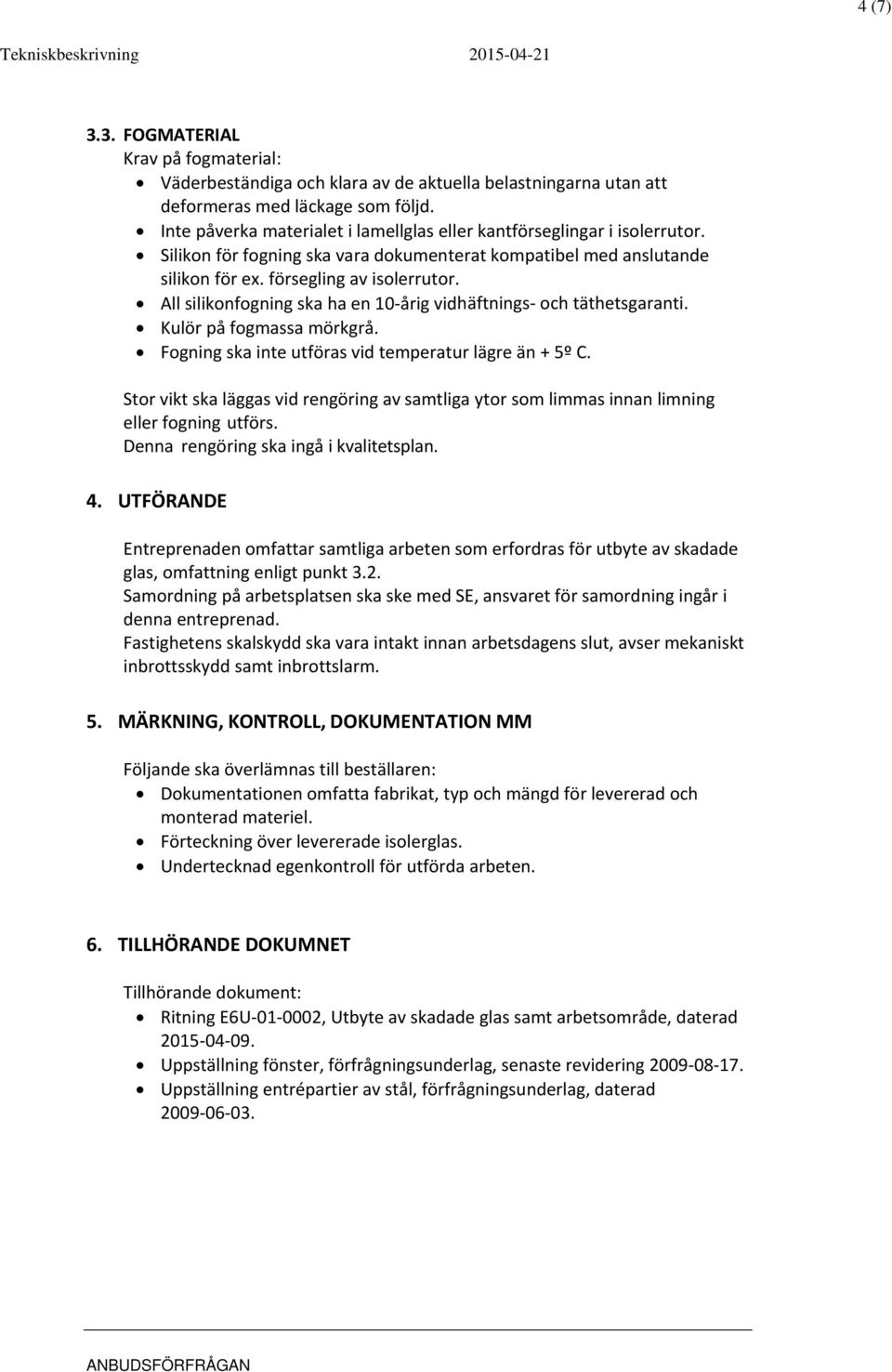

4 4 (7) Tekniskbeskrivning FOGMATERIAL Krav på fogmaterial: Väderbeständiga och klara av de aktuella belastningarna utan att deformeras med läckage som följd. Inte påverka materialet i lamellglas eller kantförseglingar i isolerrutor. Silikon för fogning ska vara dokumenterat kompatibel med anslutande silikon för ex. försegling av isolerrutor. All silikonfogning ska ha en 10 årig vidhäftnings och täthetsgaranti. Kulör på fogmassa mörkgrå. Fogning ska inte utföras vid temperatur lägre än + 5º C. Stor vikt ska läggas vid rengöring av samtliga ytor som limmas innan limning eller fogning utförs. Denna rengöring ska ingå i kvalitetsplan. 4. UTFÖRANDE Entreprenaden omfattar samtliga arbeten som erfordras för utbyte av skadade glas, omfattning enligt punkt 3.2. Samordning på arbetsplatsen ska ske med SE, ansvaret för samordning ingår i denna entreprenad. Fastighetens skalskydd ska vara intakt innan arbetsdagens slut, avser mekaniskt inbrottsskydd samt inbrottslarm. 5. MÄRKNING, KONTROLL, DOKUMENTATION MM Följande ska överlämnas till beställaren: Dokumentationen omfatta fabrikat, typ och mängd för levererad och monterad materiel. Förteckning över levererade isolerglas. Undertecknad egenkontroll för utförda arbeten. 6. TILLHÖRANDE DOKUMNET Tillhörande dokument: Ritning E6U , Utbyte av skadade glas samt arbetsområde, daterad Uppställning fönster, förfrågningsunderlag, senaste revidering Uppställning entrépartier av stål, förfrågningsunderlag, daterad ANBUDSFÖRFRÅGAN
