Måttagning / Monteringsanvisning

Transkript

1 Hammerglass Isoler Val av ytter- och innerglas Mät den kortaste av de två dimensionerna på fönsterbåge / karm ( se tabell nedan). Läs sedan av motsvarande tjocklek i kolumn för Hammerglass, respektive innerglas. Vid 3-glas fönster används alltid samma glastjocklek på de två innersta rutorna. Måttagning Skall du byta ett befintligt isolerglas bör det nya glaspaketet ha samma tjocklek som det gamla (bl a för att kunna återanvända glasningslisterna). När du valt ytter- och innerglasets tjocklek (eventuellt även det tredje glaset) bestämmer du glaspaketets tjocklek genom att välja rätt distanslist. Du kan välja mellan 9, 12, 15 och 25 mm distanslist. Börja med att leta efter glasmåttet i den gamla rutan - det brukar stå i aluminiumdistansen. Se särskild tabell för att översätta beteckningen (D4-12 är t ex 20mm). Det går även att använda en glasmätare för att avläsa tjockleken på glaset. Hittar du ingen beteckning måste du mäta glaset: Metod 1) För att få exakt glasmått bör du ta bort ena sidoglaslisten i systemet och mäta befintligt glas. När glaslisten är borta kan du dessutom mäta tjockleken på glaspaketet. Ange alltid i Bredd x Höjd! Metod 2) Börja med att mäta synligt glas på fönsterbåge / karm. Lägg därefter till mm på synligt glasmått. Denna metod används när du skall mäta glaset för offertgivning. Är rutan större, måste den spröjsas av. Ring Hammerglass för mer information. Glasmått (anges i mm) Hammerglass (mm) Innerglass (t ex Float glas) < > Montage Hammerglas Isoler glasas som ett vanligt isolerglas med glasklossar enligt branschens gällande norm MTK (Monteringstekniska Kommittén). Se särskild beskrivning. Dra av skyddsfolien på Hammerglass montera sedan in glaset i befintlig konstruktion fönsterbåge / karm. Silikonera isolerglaset i kanterna innanför glaslisterna för ökad säkerhet vid inbrott eller vandalisering. Använd endast Contractor eller Silpruf för rätt vidhäftning mot Float- och Hammerglass. I de fall befintlig gummilist saknas eller är dålig rekommenderar vi att toppförsegla med silikon utvändigt för bästa täthet. i profilsystemet. Avsluta montaget genom att skruva glaslisterna c/c 200 mm vid skyddglasning.

2 Hammerglass Tillägg profil - S Mät den kortaste av de två dimensionerna på fönsterbåge / karm. Gå in i tabellen nedan. Läs sedan av motsvarande tjocklek i kolumn. 17 mm 23 mm > eller 12 När du beställer anger du måtten på ytterkant av stålprofilen i Tillägg profil -S. Använd rutan från demoväskan för att på ett enkelt sätt bestämma var tilläggsprofilen skall monteras i förhållande till - - Befintlig glaslist - Karmens tjocklek Var profilen skall monteras i karmen måste bestämmas från fall till fall - använd sunt förnuft. Tillägg Profil-S bygger 40 mm åt vardera håll i förhållande till synligt Hammerglass-mått). Max format: 2050 x 3050 mm. a) på fönsterbåge / karm = B x H 600 x 1200 mm. - = ( ) mm X ( ) mm = 680 X 1280 mm. Tillägg - S glasas i befintlig fönsterbåge/karm genom ett utanpåliggande system uppkommit några ränder efter fönsterskrapan torkas bort vid behov. Ta bort skyddsfolien på dammtätningslisten, dra av skyddsfolien på insidan av systemet. Kontrollera om det är några dammrester kvar tas bort innan applicering mot fönsterbåge/karm.montera så snart som möjligt efter att skyddsfolien avlägsnats - den statiska elektriciteten drar till sig damm! Applicera systemet så att det livar med synligt glas enl. tidigare måttangivelser, genom att dra undan skyddsfolien i kanterna ( dra ej av yttre folien innan du är färdig med installationen). Fäst fast systemet med våra montage skruv börja med att skruva nerifrån och upp på sidorna sedan skruvas botten avsluta med översta raden. Om man måste för borra t.ex. vid aluminium partier m.m. så borra utanför dammtätningslisten med tryck på systemet så att det inte uppkommer några spån mellan glasen. Avsluta montaget genom att borra ur samtliga skruvar så att krysspåret försvinner.

3 Hammerglass Tillägg profil - F Tjocklek: - Mät den kortaste av de två dimensionerna på fönsterbåge / karm. Gå in i tabellen nedan. Läs av motsvarande tjocklek i kolumnen. Mät den kortaste av de två dimensionerna på fönsterbåge / karm. Gå in i tabellen nedan. Läs sedan av motsvarande tjocklek i kolumn. 20 mm 23 mm > Mät stumt innermått båge/karm. Dra av 5 mm på vardera Bredd/Höjd. Detta avdrag görs för att systemet skall passa i glasfalsen. OBS!!! ta bredd och höjd mått i nedre samt överkant för bästa pass form. Om det är problem med utrymme kring glasfalsen så kontakta Hammerglass för vidare information (kanske våra andra profilsystem passar). a) på fönsterbåge / karm = B x H 600 x 1200 mm. - = (600 5mm) X (1200-5mm) = 595 X 1195 mm. Tillägg - F glasas i befintlig fönsterbåge/karm genom ett invändigt montage. uppkommit några ränder efter fönsterskrapan torkas bort vid behov. Ta bort skyddsfolien på dammtätningslisten, dra av skyddsfolien på insidan av systemet. Kontrollera om det är några dammrester kvar tas bort innan applicering mot fönsterbåge/karm. Montera så snart som möjligt efter att skyddsfolien avlägsnats - den statiska elektriciteten drar till sig damm! Dra ej av yttre folien innan du är färdig med installationen. Fäst fast systemet med våra montageskruv börja med att skruva nerifrån och upp på sidorna sedan skruvas botten avsluta med översta raden. Om man måste för borra t.ex. vid aluminium partier m.m. så borra utanför dammtätningslisten med tryck på systemet så att det inte uppkommer några spån mellan glasen.

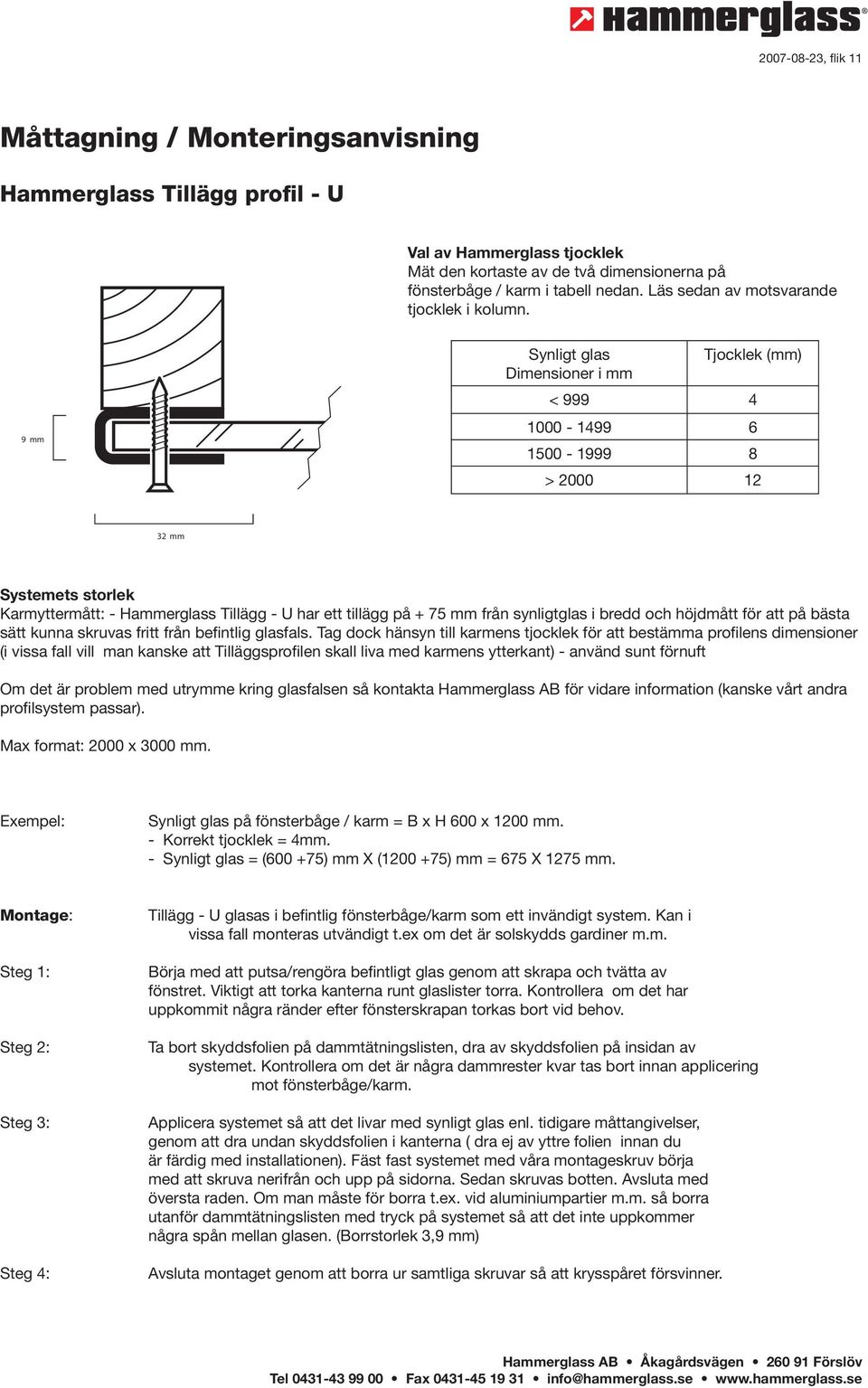

4 Hammerglass Tillägg profil - U Mät den kortaste av de två dimensionerna på fönsterbåge / karm i tabell nedan. Läs sedan av motsvarande tjocklek i kolumn. 9 mm > mm Karmyttermått: - Hammerglass Tillägg - U har ett tillägg på + 75 mm från synligtglas i bredd och höjdmått för att på bästa sätt kunna skruvas fritt från befintlig glasfals. Tag dock hänsyn till karmens tjocklek för att bestämma profilens dimensioner (i vissa fall vill man kanske att Tilläggsprofilen skall liva med karmens ytterkant) - använd sunt förnuft Om det är problem med utrymme kring glasfalsen så kontakta Hammerglass AB för vidare information (kanske vårt andra profilsystem passar). på fönsterbåge / karm = B x H 600 x 1200 mm. - = ( ) mm X ( ) mm = 675 X 1275 mm. Tillägg - U glasas i befintlig fönsterbåge/karm som ett invändigt system. Kan i vissa fall monteras utvändigt t.ex om det är solskydds gardiner m.m. uppkommit några ränder efter fönsterskrapan torkas bort vid behov. Ta bort skyddsfolien på dammtätningslisten, dra av skyddsfolien på insidan av systemet. Kontrollera om det är några dammrester kvar tas bort innan applicering mot fönsterbåge/karm. Applicera systemet så att det livar med synligt glas enl. tidigare måttangivelser, genom att dra undan skyddsfolien i kanterna ( dra ej av yttre folien innan du är färdig med installationen). Fäst fast systemet med våra montageskruv börja med att skruva nerifrån och upp på sidorna. Sedan skruvas botten. Avsluta med översta raden. Om man måste för borra t.ex. vid aluminiumpartier m.m. så borra utanför dammtätningslisten med tryck på systemet så att det inte uppkommer några spån mellan glasen. (Borrstorlek 3,9 mm) Avsluta montaget genom att borra ur samtliga skruvar så att krysspåret försvinner.

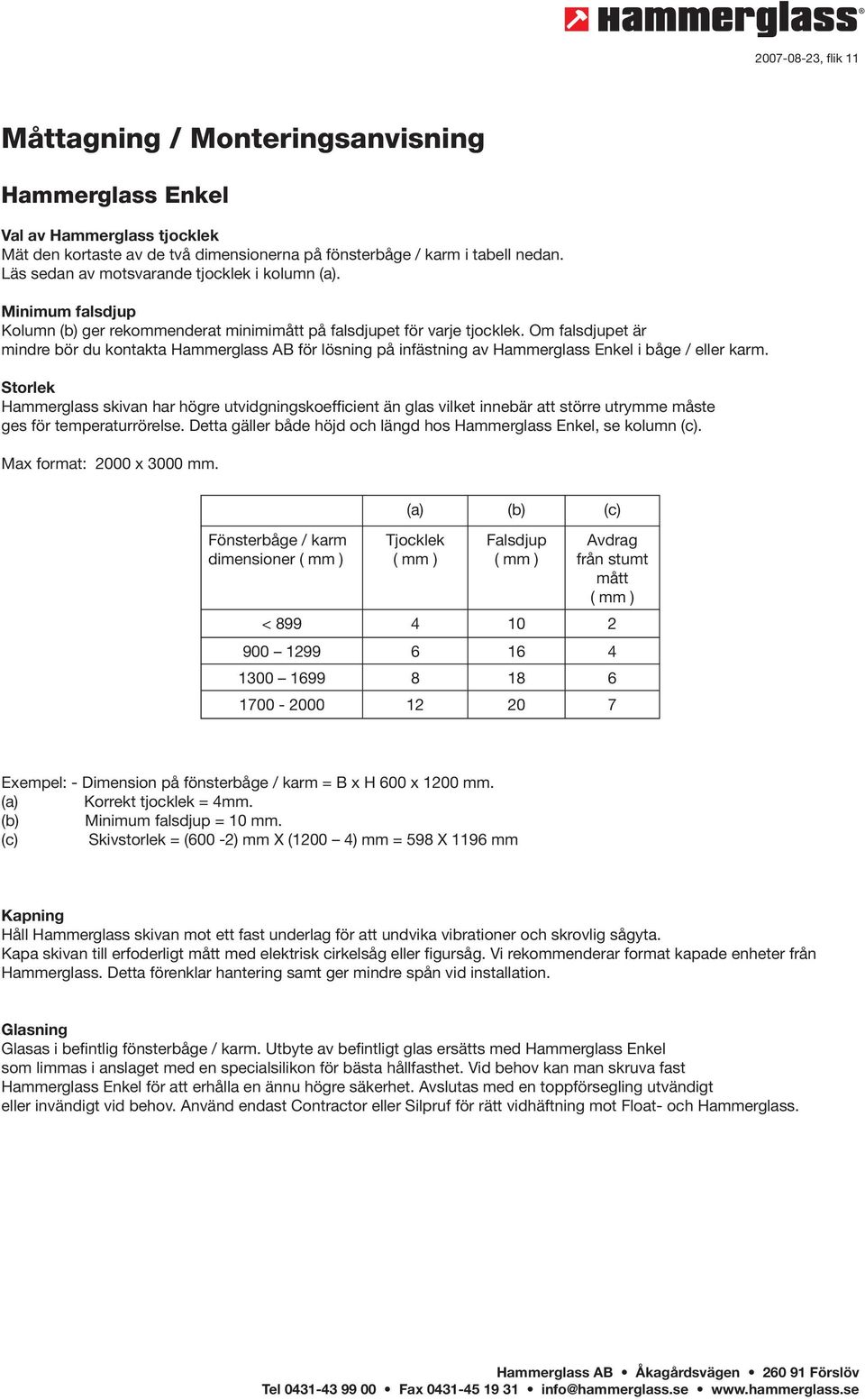

5 Hammerglass Enkel Mät den kortaste av de två dimensionerna på fönsterbåge / karm i tabell nedan. Läs sedan av motsvarande tjocklek i kolumn (a). Minimum falsdjup Kolumn (b) ger rekommenderat minimimått på falsdjupet för varje tjocklek. Om falsdjupet är mindre bör du kontakta Hammerglass AB för lösning på infästning av Hammerglass Enkel i båge / eller karm. Storlek Hammerglass skivan har högre utvidgningskoefficient än glas vilket innebär att större utrymme måste ges för temperaturrörelse. Detta gäller både höjd och längd hos Hammerglass Enkel, se kolumn (c). Fönsterbåge / karm dimensioner (a) (b) (c) Tjocklek Falsdjup Avdrag från stumt mått < Dimension på fönsterbåge / karm = B x H 600 x 1200 mm. (a) Korrekt tjocklek = 4mm. (b) Minimum falsdjup = 10 mm. (c) Skivstorlek = (600-2) mm X (1200 4) mm = 598 X 1196 mm Kapning Håll Hammerglass skivan mot ett fast underlag för att undvika vibrationer och skrovlig sågyta. Kapa skivan till erfoderligt mått med elektrisk cirkelsåg eller figursåg. Vi rekommenderar format kapade enheter från Hammerglass. Detta förenklar hantering samt ger mindre spån vid installation. Glasning Glasas i befintlig fönsterbåge / karm. Utbyte av befintligt glas ersätts med Hammerglass Enkel som limmas i anslaget med en specialsilikon för bästa hållfasthet. Vid behov kan man skruva fast Hammerglass Enkel för att erhålla en ännu högre säkerhet. Avslutas med en toppförsegling utvändigt eller invändigt vid behov. Använd endast Contractor eller Silpruf för rätt vidhäftning mot Float- och Hammerglass.
