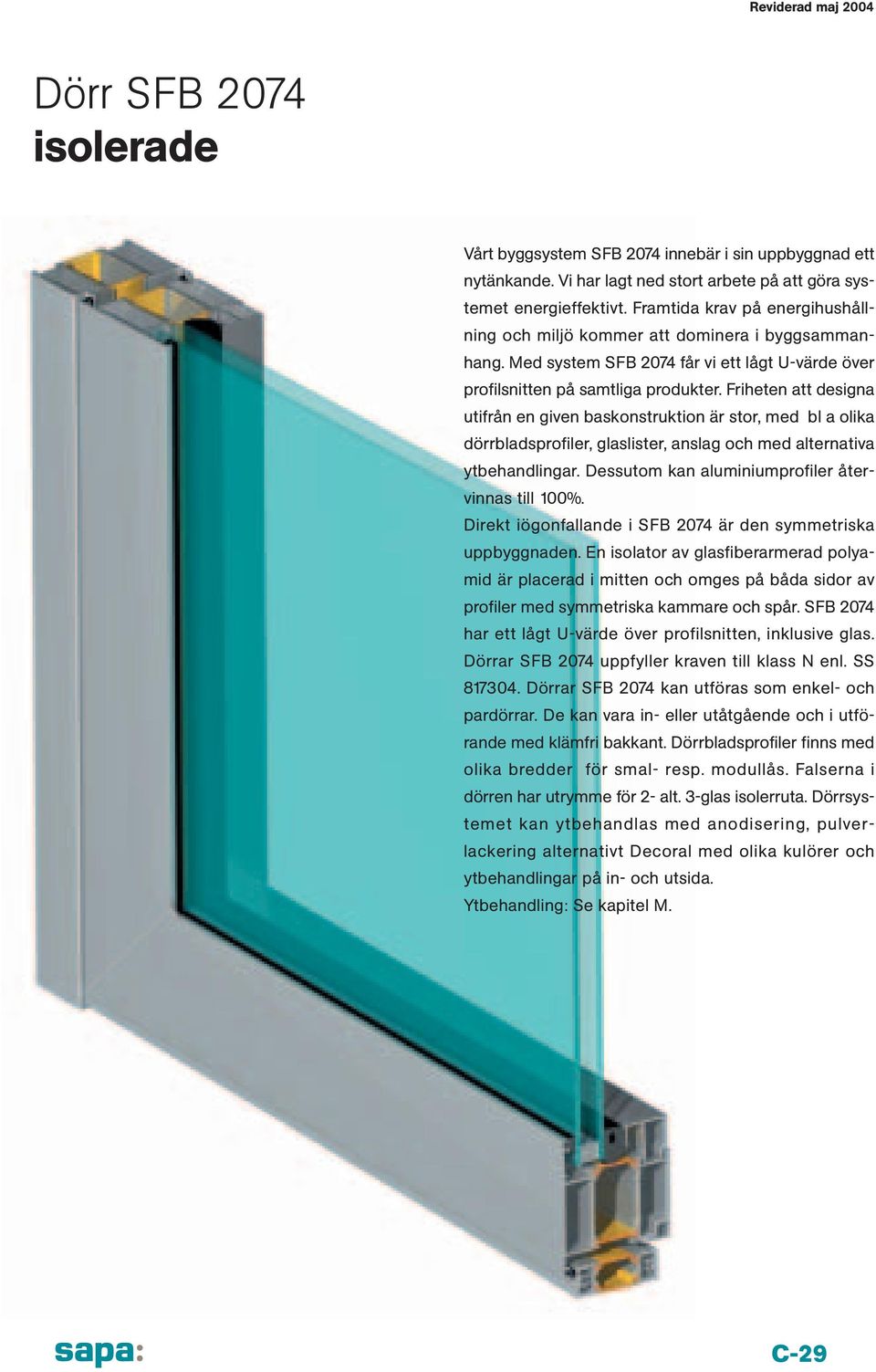

1 Reviderad maj 2004 Dörr SFB 2074 isolerade Vårt byggsystem SFB 2074 innebär i sin uppbyggnad ett nytänkande. Vi har lagt ned stort arbete på att göra systemet energieffektivt. Framtida krav på energihushållning och miljö kommer att dominera i byggsammanhang. Med system SFB 2074 får vi ett lågt U-värde över profilsnitten på samtliga produkter. Friheten att designa utifrån en given baskonstruktion är stor, med bl a olika dörrbladsprofiler, glaslister, anslag och med alternativa ytbehandlingar. Dessutom kan aluminiumprofiler återvinnas till 100%. Direkt iögonfallande i SFB 2074 är den symmetriska uppbyggnaden. En isolator av glasfiberarmerad polyamid är placerad i mitten och omges på båda sidor av profiler med symmetriska kammare och spår. SFB 2074 har ett lågt U-värde över profilsnitten, inklusive glas. Dörrar SFB 2074 uppfyller kraven till klass N enl. SS Dörrar SFB 2074 kan utföras som enkel- och pardörrar. De kan vara in- eller utåtgående och i utförande med klämfri bakkant. Dörrbladsprofiler finns med olika bredder för smal- resp. modullås. Falserna i dörren har utrymme för 2- alt. 3-glas isolerruta. Dörrsystemet kan ytbehandlas med anodisering, pulverlackering alternativt Decoral med olika kulörer och ytbehandlingar på in- och utsida. Ytbehandling: Se kapitel M. C-29

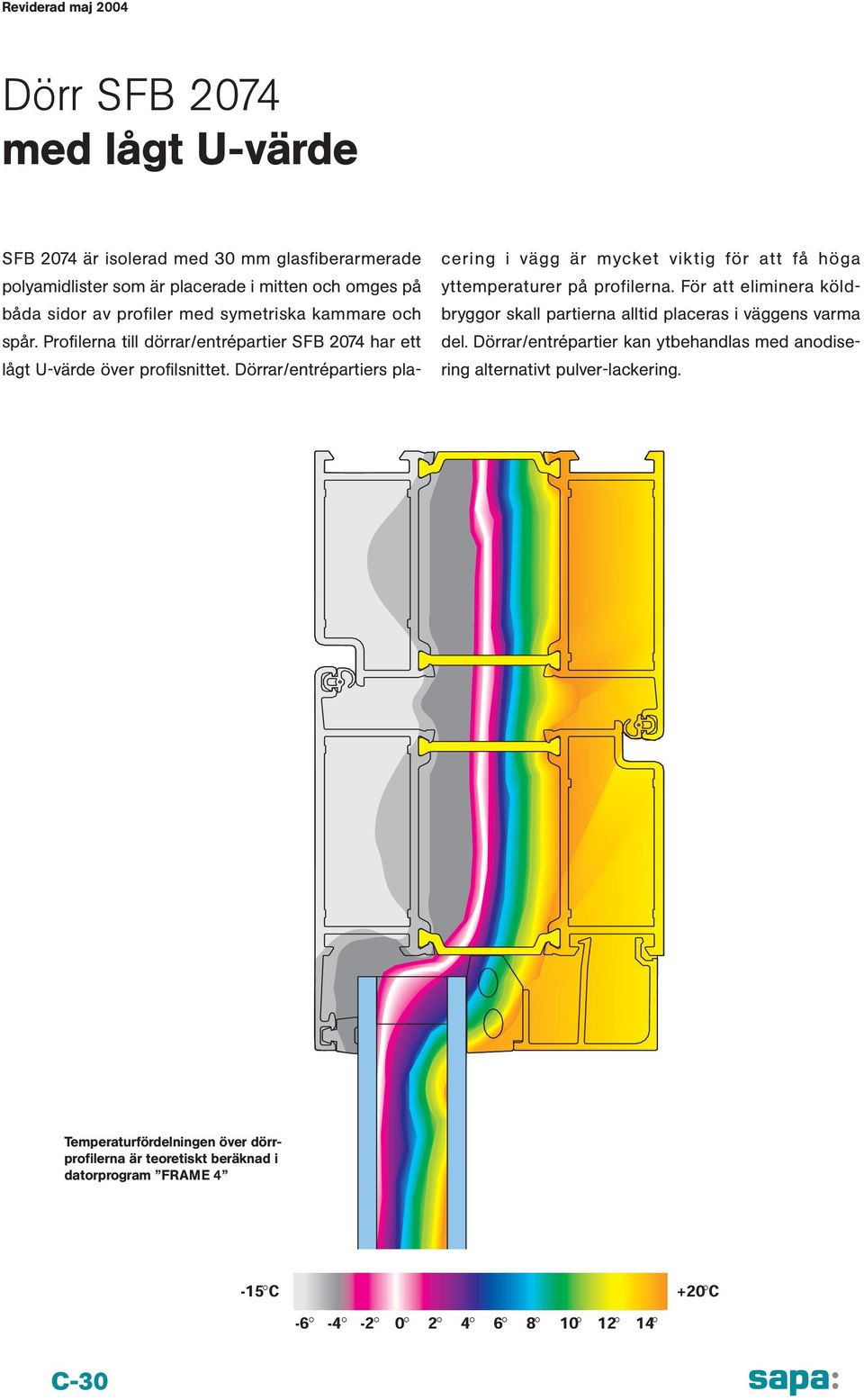

2 Reviderad maj 2004 Dörr SFB 2074 med lågt U-värde SFB 2074 är isolerad med 30 mm glasfiberarmerade polyamidlister som är placerade i mitten och omges på båda sidor av profiler med symetriska kammare och spår. Profilerna till dörrar/entrépartier SFB 2074 har ett lågt U-värde över profilsnittet. Dörrar/entrépartiers pla- cering i vägg är mycket viktig för att få höga yttemperaturer på profilerna. För att eliminera köldbryggor skall partierna alltid placeras i väggens varma del. Dörrar/entrépartier kan ytbehandlas med anodisering alternativt pulver-lackering. Temperaturfördelningen över dörrprofilerna är teoretiskt beräknad i datorprogram FRAME 4-15 C C C-30

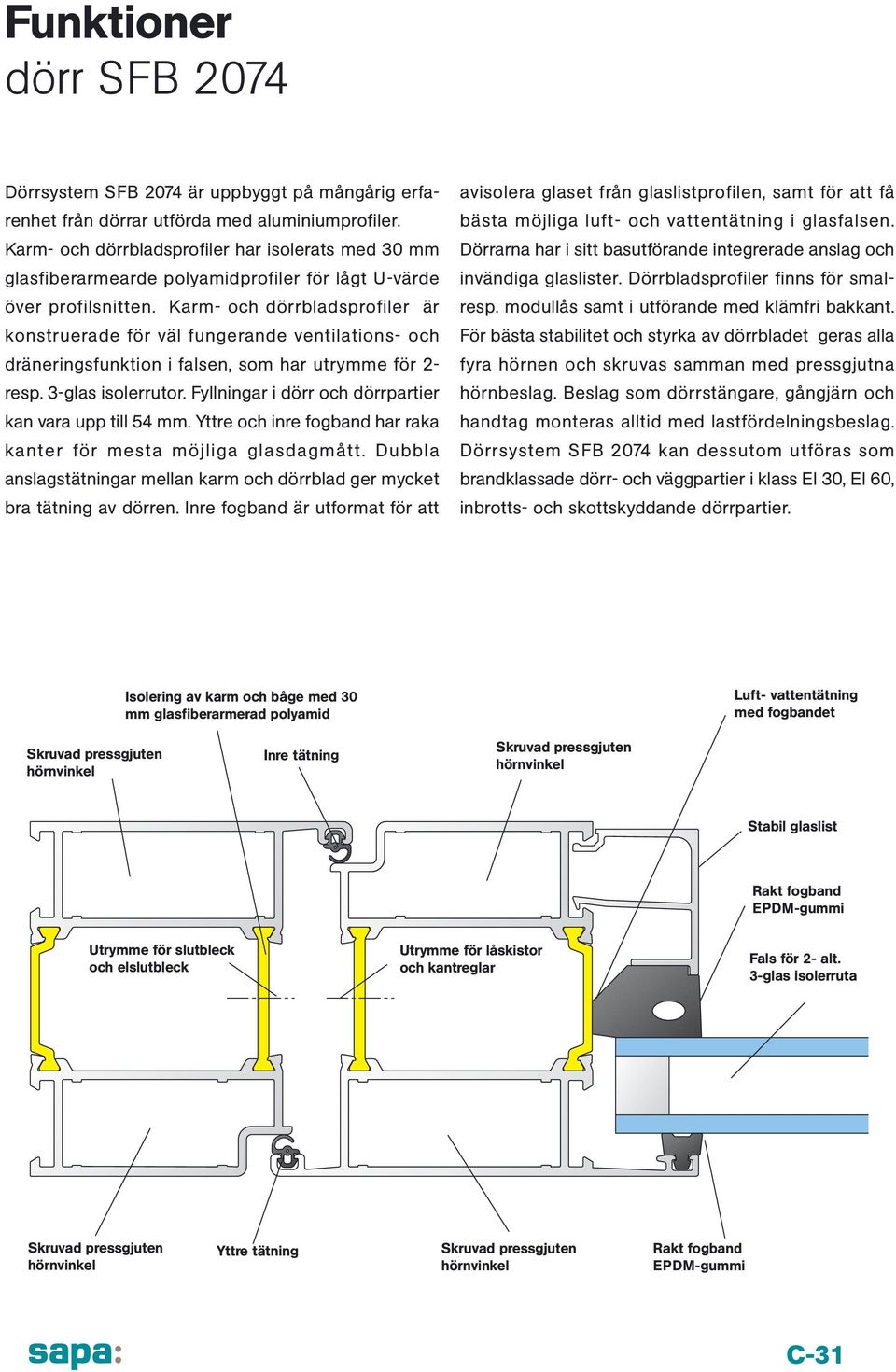

3 Funktioner dörr SFB 2074 Dörrsystem SFB 2074 är uppbyggt på mångårig erfarenhet från dörrar utförda med aluminiumprofiler. Karm- och dörrbladsprofiler har isolerats med 30 mm glasfiberarmearde polyamidprofiler för lågt U-värde över profilsnitten. Karm- och dörrbladsprofiler är konstruerade för väl fungerande ventilations- och dräneringsfunktion i falsen, som har utrymme för 2- resp. 3-glas isolerrutor. Fyllningar i dörr och dörrpartier kan vara upp till 54 mm. Yttre och inre fogband har raka kanter för mesta möjliga glasdagmått. Dubbla anslagstätningar mellan karm och dörrblad ger mycket bra tätning av dörren. Inre fogband är utformat för att avisolera glaset från glaslistprofilen, samt för att få bästa möjliga luft- och vattentätning i glasfalsen. Dörrarna har i sitt basutförande integrerade anslag och invändiga glaslister. Dörrbladsprofiler finns för smalresp. modullås samt i utförande med klämfri bakkant. För bästa stabilitet och styrka av dörrbladet geras alla fyra hörnen och skruvas samman med pressgjutna hörnbeslag. Beslag som dörrstängare, gångjärn och handtag monteras alltid med lastfördelningsbeslag. Dörrsystem SFB 2074 kan dessutom utföras som brandklassade dörr- och väggpartier i klass EI 30, EI 60, inbrotts- och skottskyddande dörrpartier. Isolering av karm och båge med 30 mm glasfiberarmerad polyamid Luft- vattentätning med fogbandet Skruvad pressgjuten hörnvinkel Inre tätning Skruvad pressgjuten hörnvinkel Stabil glaslist Rakt fogband EPDM-gummi Utrymme för slutbleck och elslutbleck Utrymme för låskistor och kantreglar Fals för 2- alt. 3-glas isolerruta Skruvad pressgjuten hörnvinkel Yttre tätning Skruvad pressgjuten hörnvinkel Rakt fogband EPDM-gummi C-31

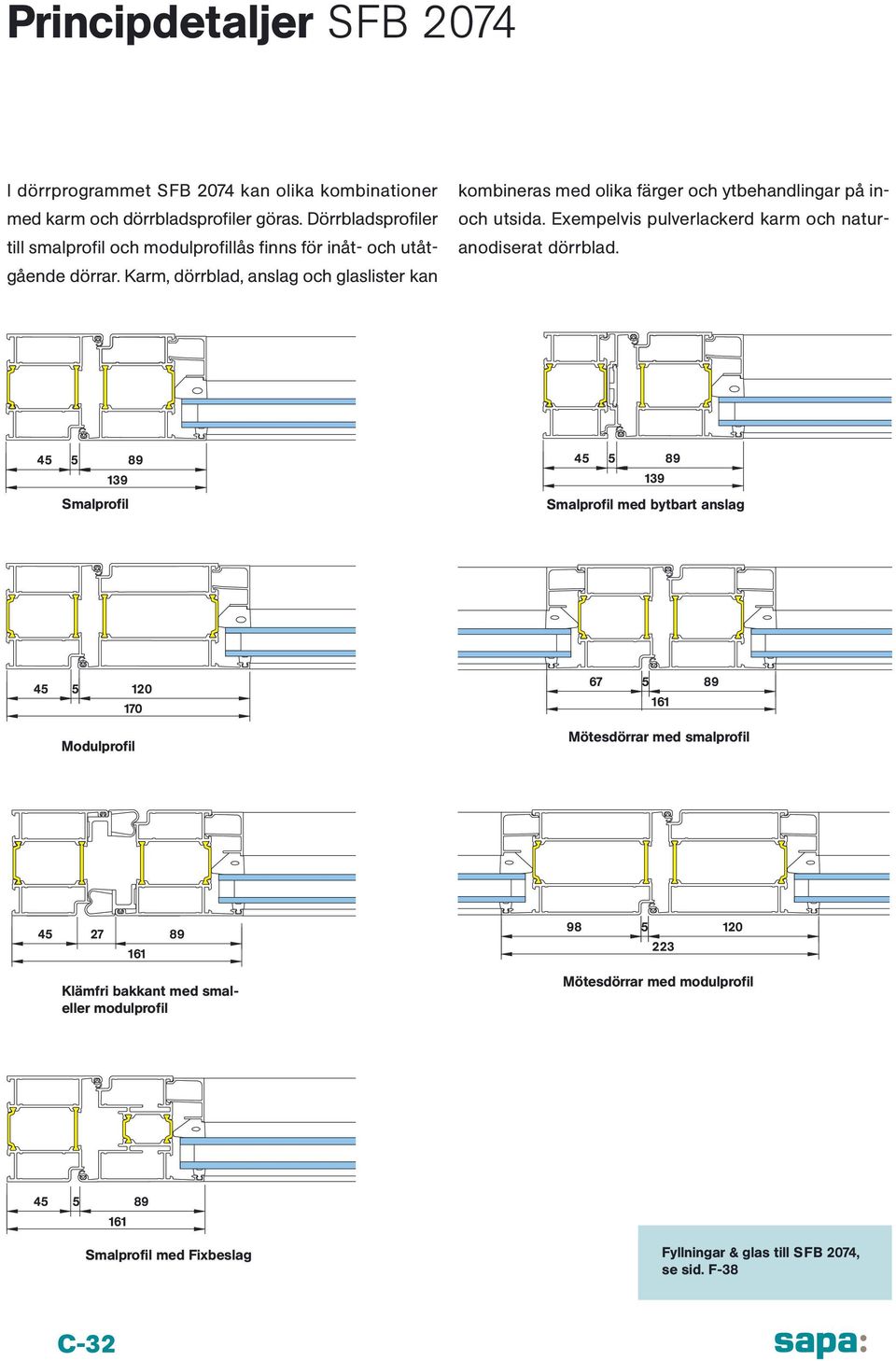

4 Principdetaljer SFB 2074 I dörrprogrammet SFB 2074 kan olika kombinationer med karm och dörrbladsprofiler göras. Dörrbladsprofiler till smalprofil och modulprofillås finns för inåt- och utåtgående dörrar. Karm, dörrblad, anslag och glaslister kan kombineras med olika färger och ytbehandlingar på inoch utsida. Exempelvis pulverlackerd karm och naturanodiserat dörrblad Smalprofil Smalprofil med bytbart anslag Modulprofil Mötesdörrar med smalprofil Klämfri bakkant med smaleller modulprofil Mötesdörrar med modulprofil Smalprofil med Fixbeslag Fyllningar & glas till SFB 2074, se sid. F-38 C-32

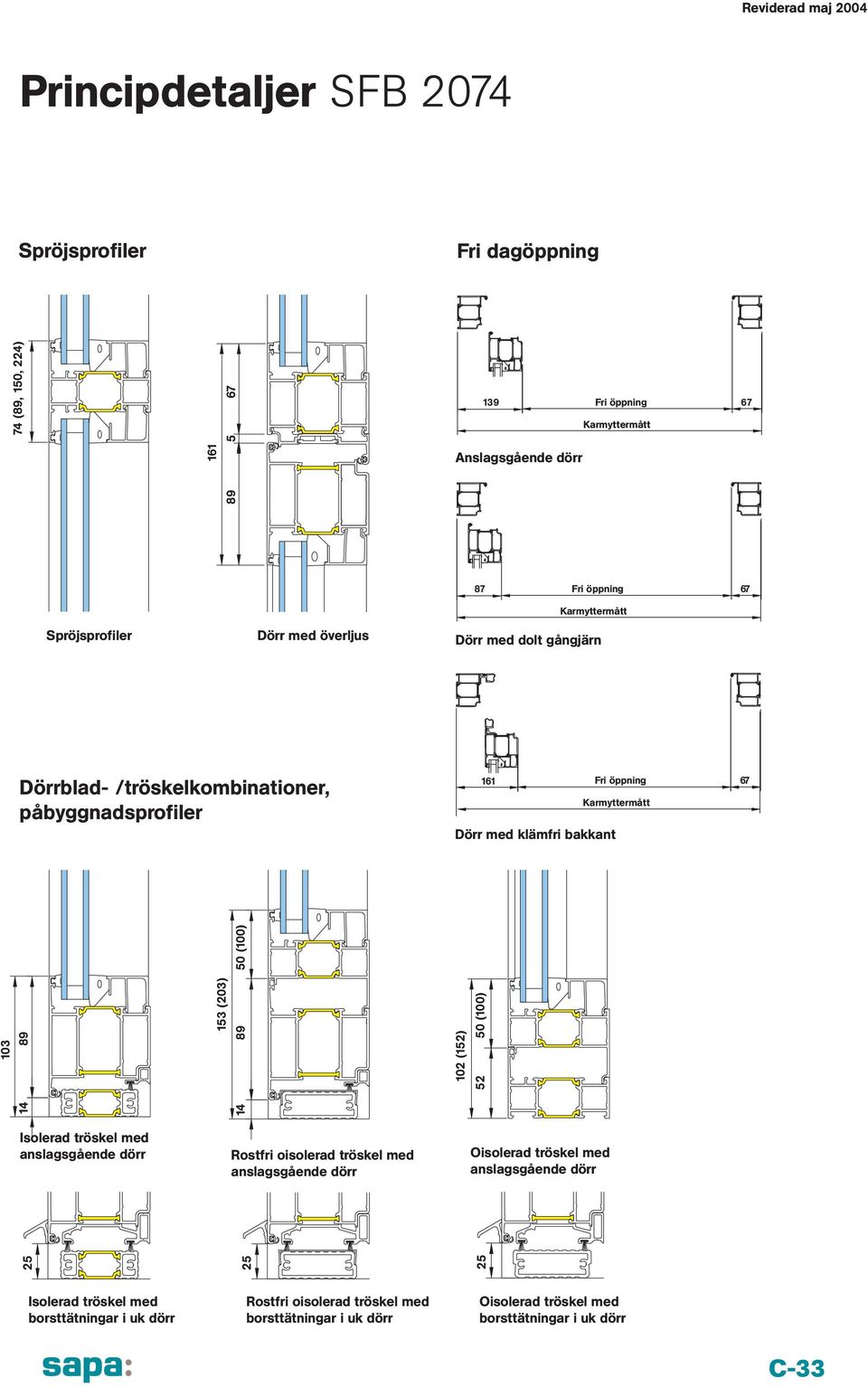

5 Reviderad maj 2004 Principdetaljer SFB 2074 Spröjsprofiler Fri dagöppning 74 (89, 150, 224) Fri öppning 67 Karmyttermått Anslagsgående dörr 87 Fri öppning 67 Karmyttermått Spröjsprofiler Dörr med överljus Dörr med dolt gångjärn Dörrblad- /tröskelkombinationer, påbyggnadsprofiler 161 Fri öppning Karmyttermått Dörr med klämfri bakkant (203) (100) (152) 50 (100) Isolerad tröskel med anslagsgående dörr Rostfri oisolerad tröskel med anslagsgående dörr Oisolerad tröskel med anslagsgående dörr Isolerad tröskel med borsttätningar i uk dörr Rostfri oisolerad tröskel med borsttätningar i uk dörr Oisolerad tröskel med borsttätningar i uk dörr C-33

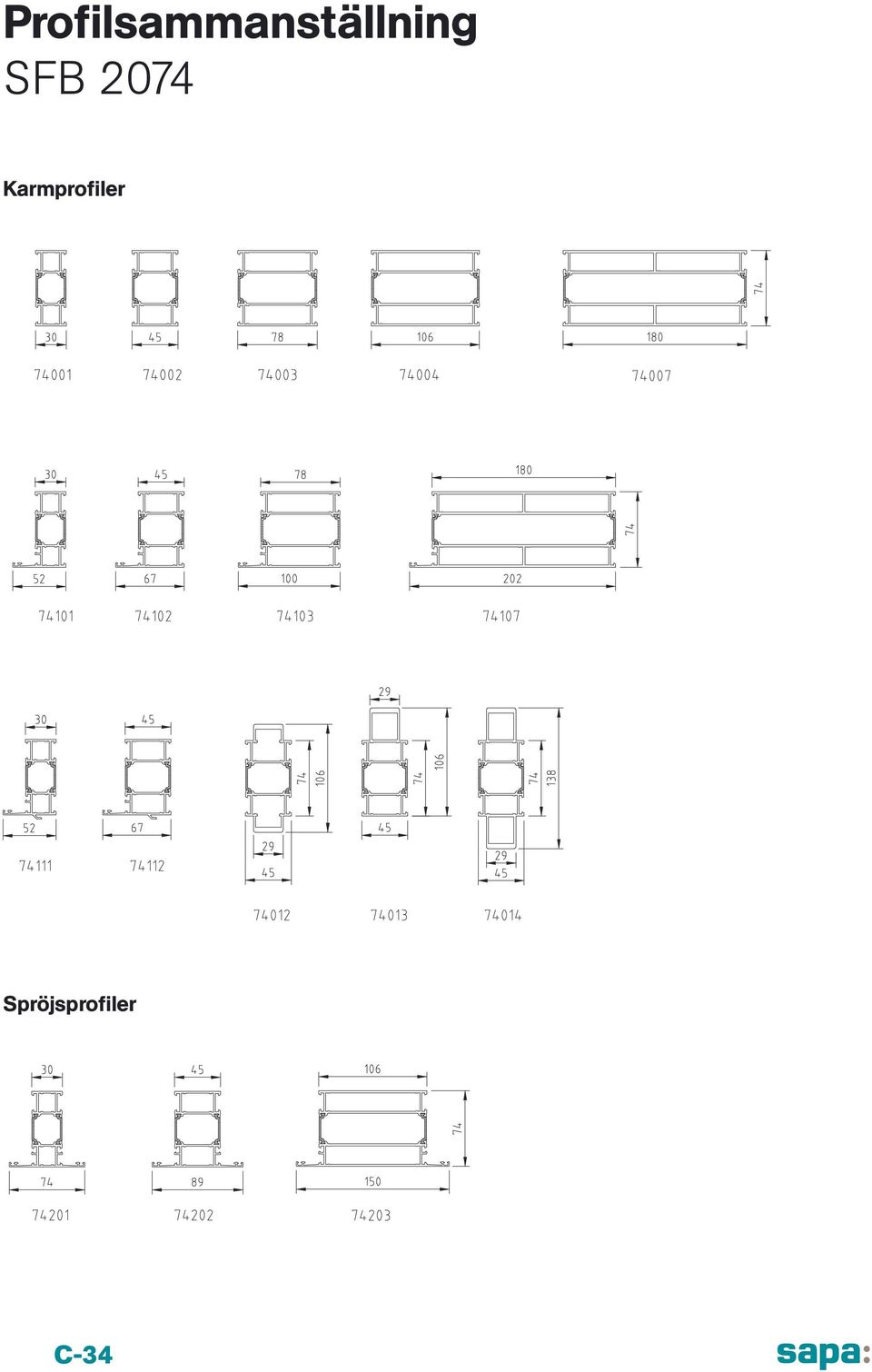

6 Profilsammanställning SFB 2074 Karmprofiler Spröjsprofiler C-34

7 Profilsammanställning SFB 2074 Dörrbladsprofiler Tröskelprofiler Påbyggnadsprofiler Anslagsprofiler C-35

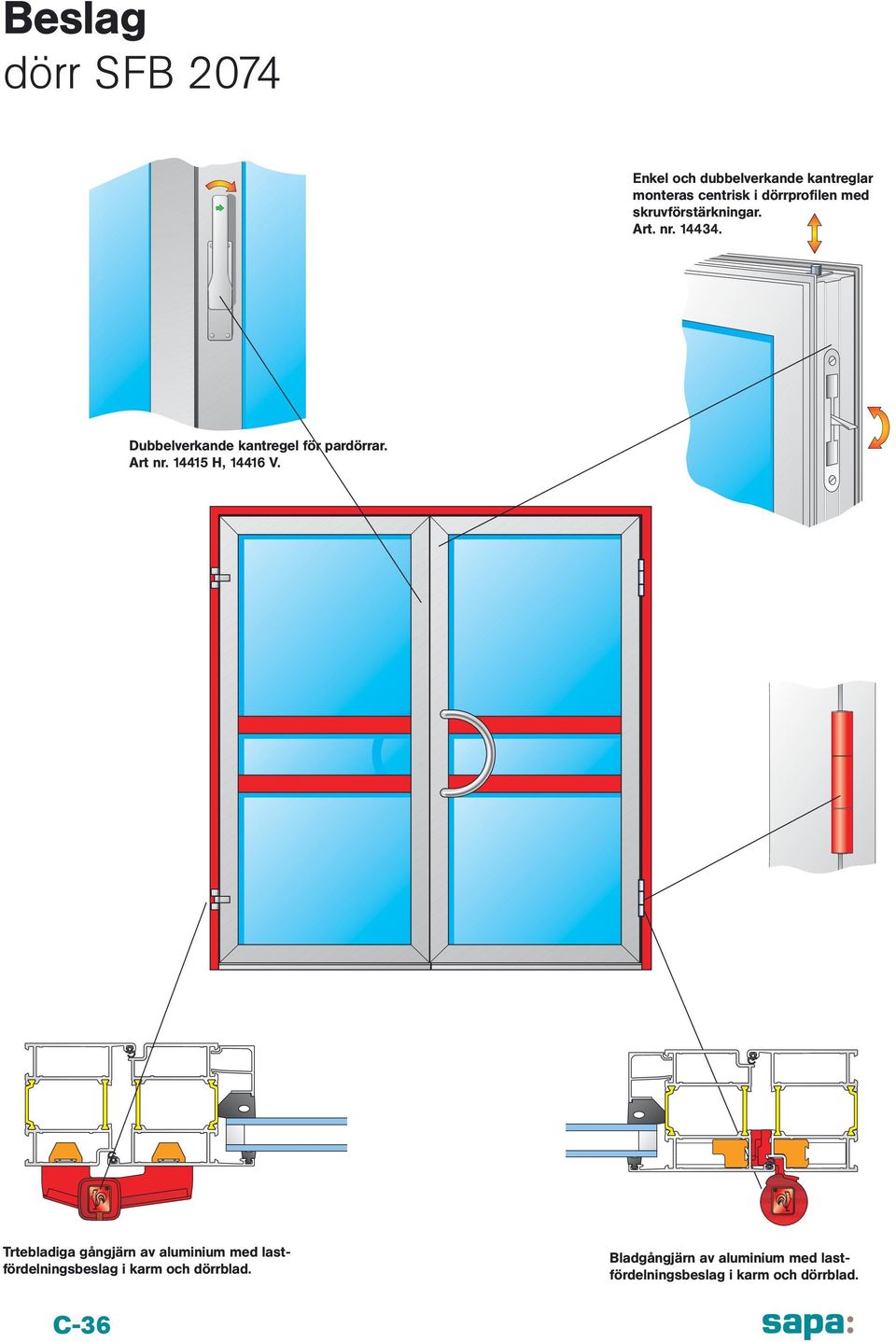

8 Beslag dörr SFB 2074 Enkel och dubbelverkande kantreglar monteras centrisk i dörrprofilen med skruvförstärkningar. Art. nr Dubbelverkande kantregel för pardörrar. Art nr H, V. Trtebladiga gångjärn av aluminium med lastfördelningsbeslag i karm och dörrblad. Bladgångjärn av aluminium med lastfördelningsbeslag i karm och dörrblad. C-36

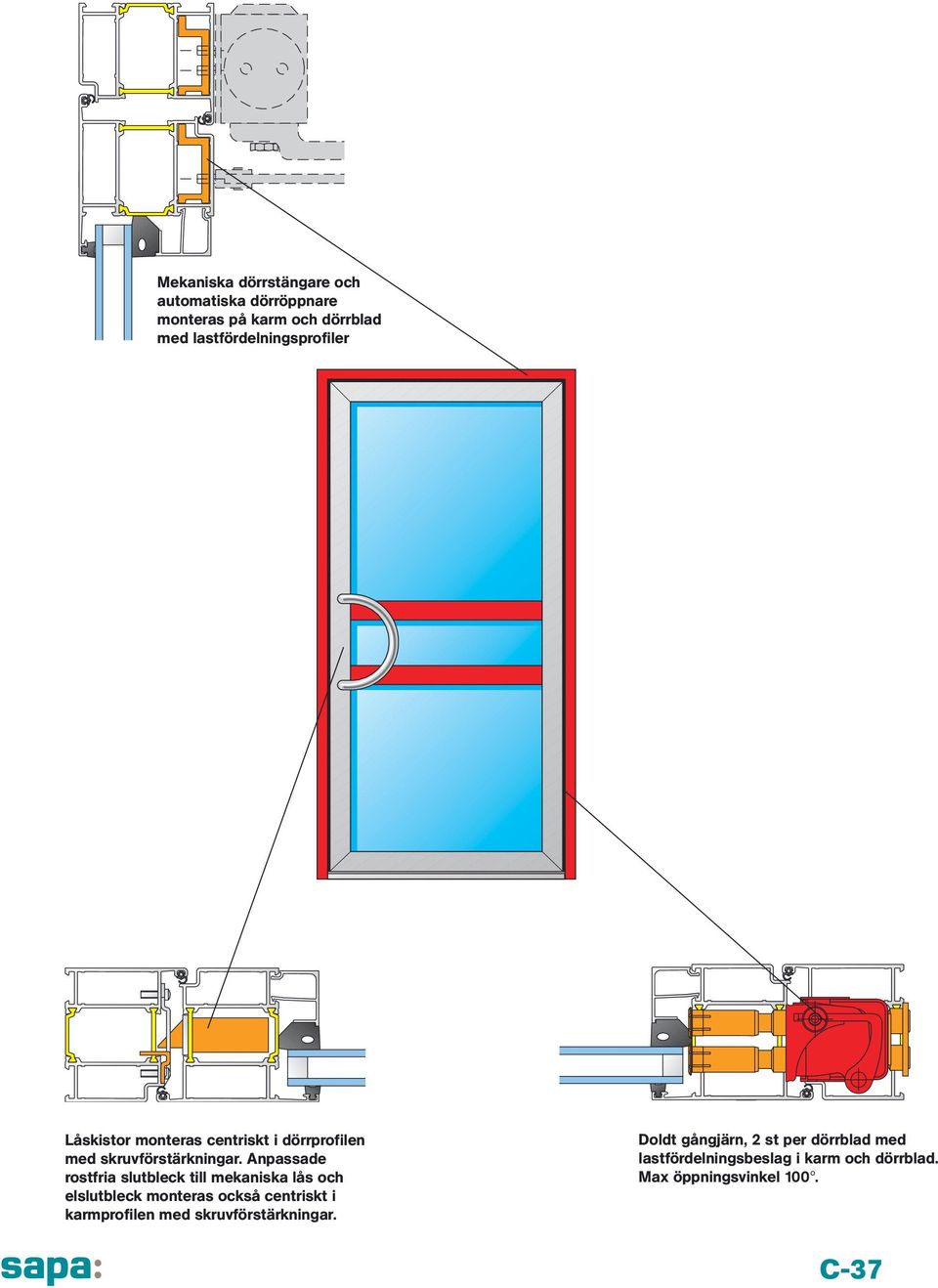

9 Mekaniska dörrstängare och automatiska dörröppnare monteras på karm och dörrblad med lastfördelningsprofiler Låskistor monteras centriskt i dörrprofilen med skruvförstärkningar. Anpassade rostfria slutbleck till mekaniska lås och elslutbleck monteras också centriskt i karmprofilen med skruvförstärkningar. Doldt gångjärn, 2 st per dörrblad med lastfördelningsbeslag i karm och dörrblad. Max öppningsvinkel 100. C-37

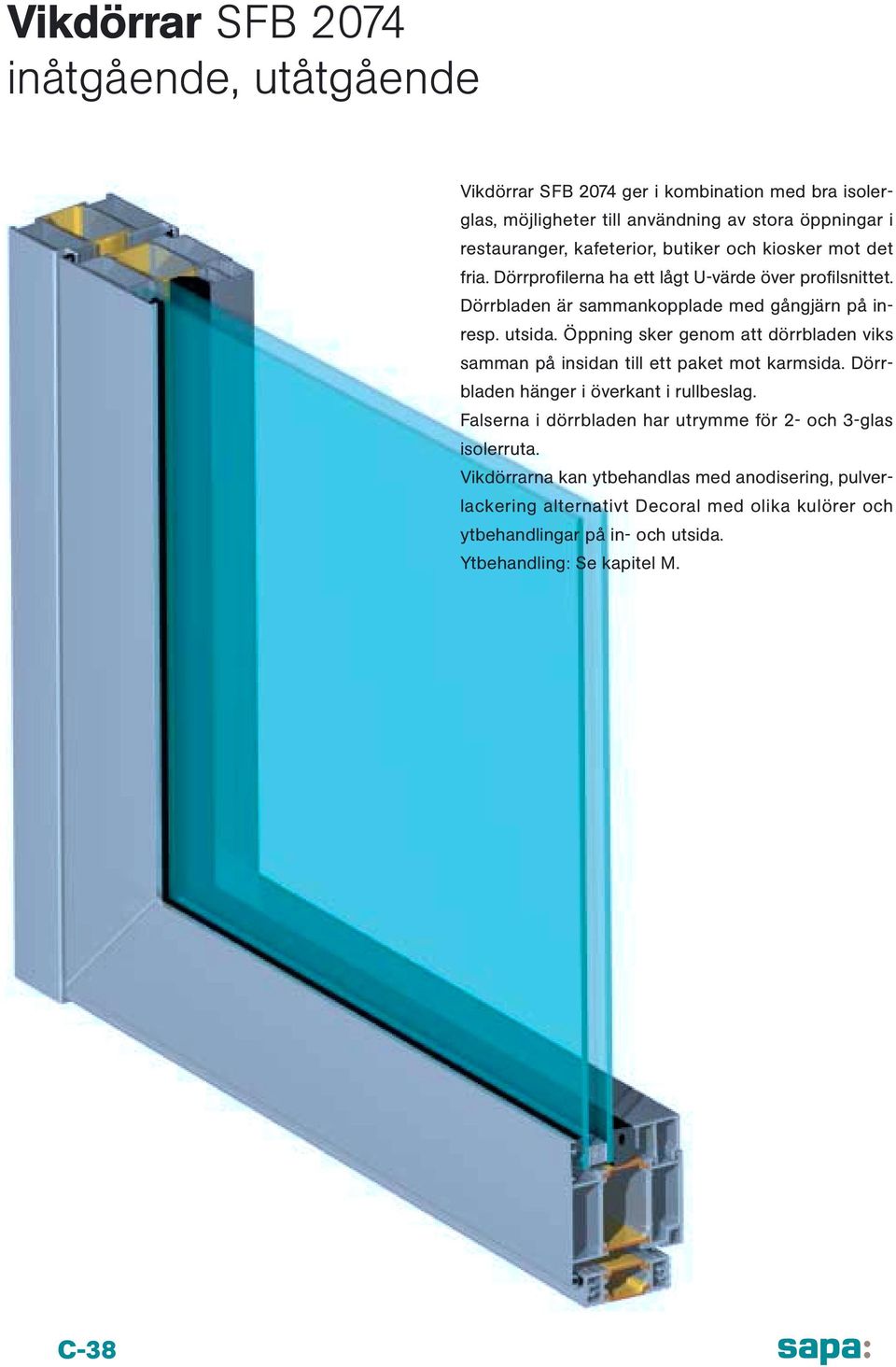

10 Vikdörrar SFB 2074 inåtgående, utåtgående Vikdörrar SFB 2074 ger i kombination med bra isolerglas, möjligheter till användning av stora öppningar i restauranger, kafeterior, butiker och kiosker mot det fria. Dörrprofilerna ha ett lågt U-värde över profilsnittet. Dörrbladen är sammankopplade med gångjärn på inresp. utsida. Öppning sker genom att dörrbladen viks samman på insidan till ett paket mot karmsida. Dörrbladen hänger i överkant i rullbeslag. Falserna i dörrbladen har utrymme för 2- och 3-glas isolerruta. Vikdörrarna kan ytbehandlas med anodisering, pulverlackering alternativt Decoral med olika kulörer och ytbehandlingar på in- och utsida. Ytbehandling: Se kapitel M. C-38

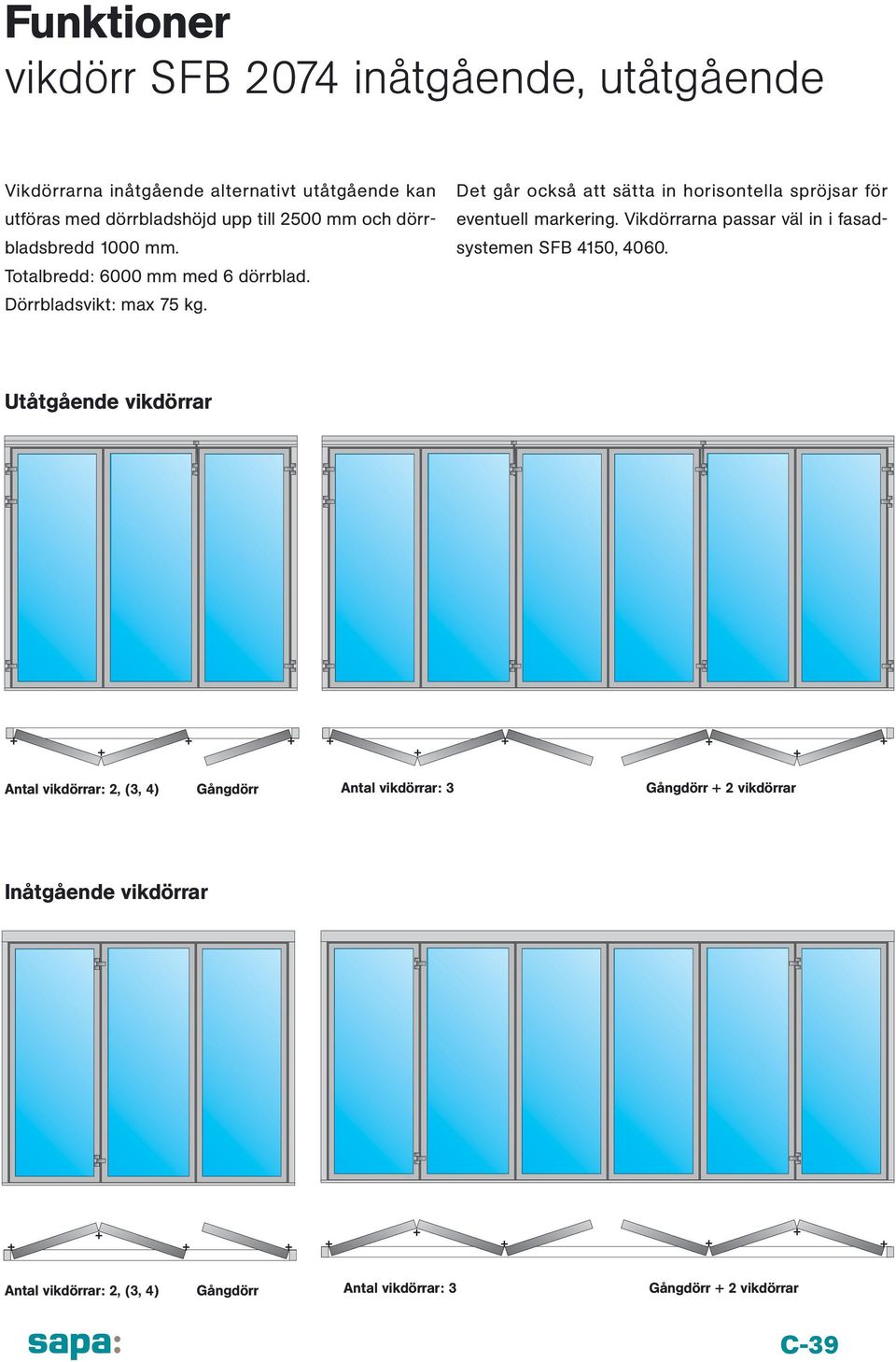

11 Funktioner vikdörr SFB 2074 inåtgående, utåtgående Vikdörrarna inåtgående alternativt utåtgående kan utföras med dörrbladshöjd upp till 2500 mm och dörrbladsbredd 1000 mm. Totalbredd: 6000 mm med 6 dörrblad. Dörrbladsvikt: max 75 kg. Det går också att sätta in horisontella spröjsar för eventuell markering. Vikdörrarna passar väl in i fasadsystemen SFB 4150, Utåtgående vikdörrar Antal vikdörrar: 2, (3, 4) Gångdörr Antal vikdörrar: 3 Gångdörr + 2 vikdörrar Inåtgående vikdörrar Antal vikfönster: 3+2, (3+3, 4+3) Antal vikfönster: 5, (3, 7) Utförande med horisontell spröjs Antal vikdörrar: 2, (3, 4) Gångdörr Antal vikdörrar: 3 Gångdörr + 2 vikdörrar C-39

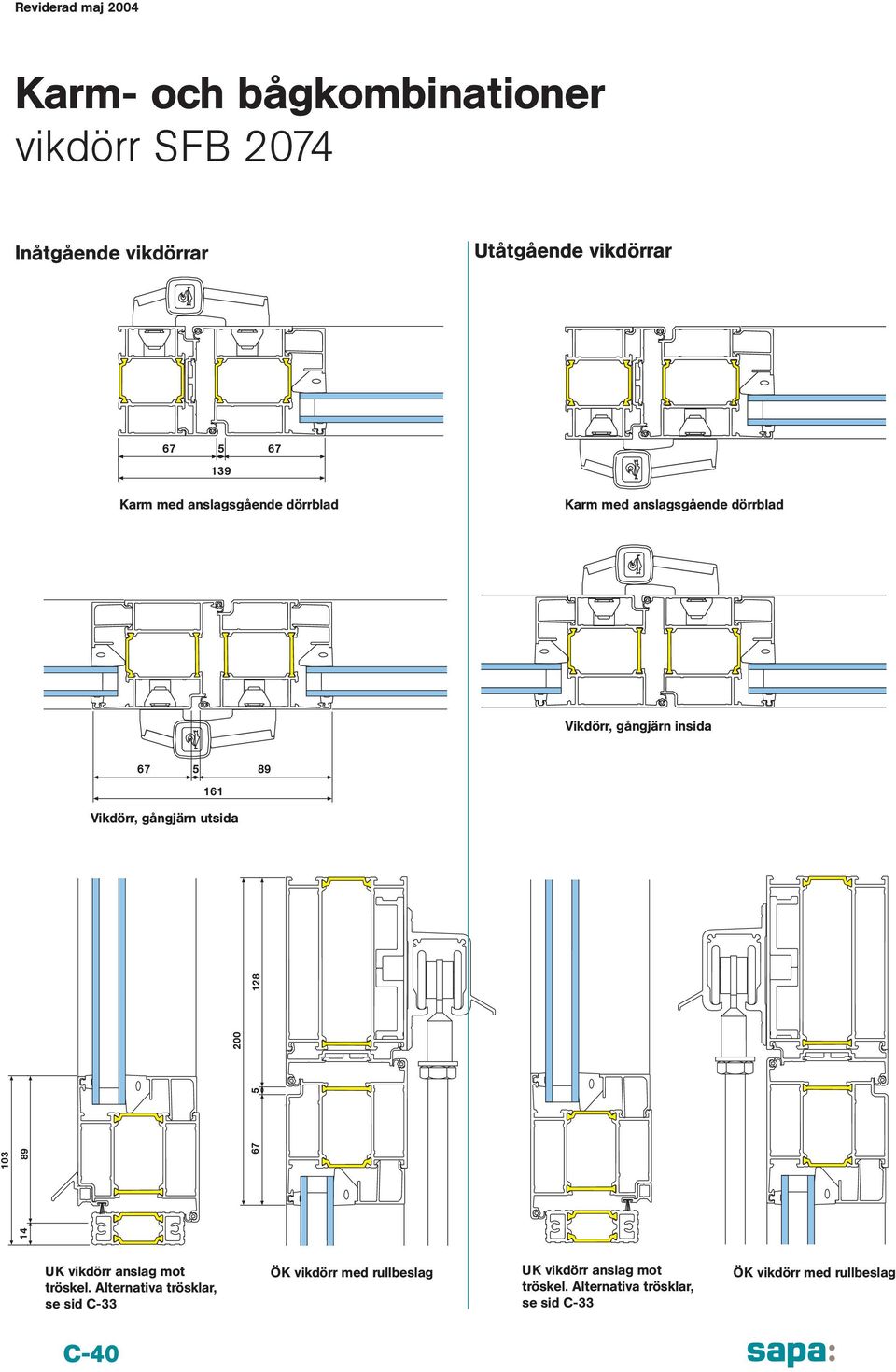

12 Reviderad maj 2004 Karm- och bågkombinationer vikdörr SFB 2074 Inåtgående vikdörrar Utåtgående vikdörrar Karm med anslagsgående dörrblad Karm med anslagsgående dörrblad Vikdörr, gångjärn insida Vikdörr, gångjärn utsida UK vikdörr anslag mot tröskel. Alternativa trösklar, se sid C-33 ÖK vikdörr med rullbeslag UK vikdörr anslag mot tröskel. Alternativa trösklar, se sid C-33 ÖK vikdörr med rullbeslag C-40

13 Fri dagöppning vikdörr SFB 2074 Antal vikdörrar: 2, (3, 4) Gångdörr Fri dagöppning (bredd) vid full öppning: Karmyttermått (2 vikdörrar + 1 gångdörr) = KYM -392 mm. Minus 114 mm för varje ytterliggare vikdörr. Vikfönsterdjup mm Fri dagöppning Karmyttermått (KYM) 139 C-41
