Genom ett samarbete mellan Sveriges ledande fönstertillverkare, Elitfönster, och en av världens största producenter av fönster, dörrar och

Transkript

1

2 Genom ett samarbete mellan Sveriges ledande fönstertillverkare, Elitfönster, och en av världens största producenter av fönster, dörrar och fasadpartier i aluminium, Schüco presenterar vi nu en helt ny serie skjutdörrar, vikdörrar, fönster och dörrar. Gemensamt för dessa produkter är högsta finish, skräddarsydda format, underhållsfritt bruk, utomordentlig luft- och regntäthet och en högteknologisk konstruktion som ger mycket höga isoleringsprestanda allt specialanpassat för vårt nordiska klimat.

3 Innehåll Lyftskjutdörrar... 4 Vikdörrar... 6 Fönster... 8 Dörrar Kulörer och ytbehandlingar... 18

4 4 Lyftskjutdörrar Schücos lyftskjutdörrar är den perfekta lösningen för dig som enkelt och smidigt vill kunna öppna upp ett rum. De glider nästintill ljudlöst åt sidan på rostfria skenor och kan ge en öppning på upp till hälften av fönsterbredden. Lyftskjutdörrar kan även användas inomhus för att skapa avgränsade ytor utan att stänga ute ljus. På så sätt vinner du utrymme och kan utnyttja ditt boende maximalt. Schücos lyftskjutdörrar ger dig en underhållsfri, platsbesparande lösning, både inomhus och utomhus.

5 Lyftskjutdörr ASS 70.HI TYPÖVERSIKT Skjutdörr Typ 4-del mötes två skjutbara delar, två fasta delar. Typ 2-del en skjutbar del, en fast del. Inåtgående fönsterdörr fast fönster fram Öppnin SNITTRITNINGAR Special Vikparti Vikparti Horisontalsnitt nedersida/utsida Vertikalsnitt vänster/utsida 5 BESLAG Standardhandtag Inbyggnadsmått och vikt Max bågvikt 300 kg Max höjd 2500 mm Max bredd, båge 2500 mm Karmdjup 184 mm Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Inbrottssäkerhet MK (motsvarande SK1) Lufttäthet Klass 4 Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 2 Slagregnstäthet upp till E 750 Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,2 vid 4-del, 5980x2100 mm Handtag Öppningstyp Lyft/Skjut Tillval Rostfritt handtag Barnspärr Säkerhet Upp till MK 2 Myggnät Ja

6 6 Vikdörrar Vill du kunna öppna upp i stort sett hela glasväggar är vikdörrar en smidig lösning. Med värmeisolerade vikdörrar kan du öppna upp fasaden till 90%. De olika partierna löper näst intill ljudlöst på hjul nedtill och viks enkelt ihop till smala paket på ena sidan. Vikdörrarna kan vikas utåt och till höger eller vänster.

7 Vikdörr ASS 80 FD.HI Skjutdörr Inåtgående fönsterdörr fast fönster fram Öppni Skjutdörr Inåtgående fönsterdörr fast fönster fram Öppni TYPÖVERSIKT Special Typ Special 5-del Vikparti Vikparti Typ Vikparti 5-del Typ Vikparti 5-del Typ 4 4-del 2+2 Typ 3 4-del Typ 3-del Standard kantregel, Standard dörrtrycke vid val av gångdörr, SNITTRITNINGAR 7 Horisontalsnitt typ 2, nedåt/utsida Vertikalsnitt vänster/utsida Typ 3-del Inbyggnadsmått och vikt Max bågvikt 100 kg Max höjd 3000 mm Max bredd, båge 1200 mm Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Inbrottssäkerhet MK2 (motsvarande SK1) Lufttäthet Klass 3 Slagregnstäthet 9a Vindlastmotstånd C3 / B3 Mekanisk påverkan Klass 3 Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,1 vid 4-del, 4000x2100 mm Beslagning Natureloxering Öppning Vikpartierna öppnas utåt. Vid val av gångdörr är denna alltid utåtgående Handtag Lås gångdörr Lås vikdel punktslås som standard vid gångdörr

8 8 Fönster Ge din utsikt en personlig inramning! Med aluminiumfönster från Schüco har du möjligheten att skapa en individuell lösning utan att behöva ta hänsyn till standardiserade mått. Fönstren finns i en mängd olika konturer, färger, yt behandlingar och dekorer och passar till såväl modern arkitektur som restaurering av äldre bygg nader. Att de dessutom har en hög värmeisolering och är underhållsfria får du på köpet.

9 Fast fönster AWS 75.SI TYPÖVERSIKT sterdörr fast fram Fast fönster Öppningsbart fram SNITTRITNINGAR 9 Horisontalsnitt nedersida/utsida Vertikalsnitt vänster/utsida Inbyggnadsmått och vikt Karmbredd Avdragsmått 75 mm Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,1 Provningsunderlag och normer Ljudisolering Rw upp till 48 db Inbrottssäkerhet MK 3 (motsvarande SK2) Lufttäthet Klass 4 Slagregnstäthet 9a Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 4 Utmattningsfunktion Klass 3

10 10

11 Öppningsbart fönster AWS 75 BS.SI TYPÖVERSIKT fast fönster fram Öppningsbart framfönster med KIPP DREH-funktion 75 SNITTRITNINGAR Horisontalsnitt nedersida/utsida 11 BESLAG Vertikalsnitt vänster/utsida Standard handtag Låsbart handtag (tillval) Inbyggnadsmått och vikt Max bågvikt 160 kg Karmbredd 75 mm Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Ljudisolering Rw upp till 45 db Inbrottssäkerhet MK3 (motsvarande SK2) Lufttäthet Klass 4 Slagregnstäthet 9a Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 4 Utmattningsfunktion Klass 3 Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,1 Beslagning Natureloxering Öppningstyp KIPP-DREH Tillval Barnsäkerhet Låsbart handtag ( ) Säkerhet MK 1 Rostfritt handtag Rostrfritt handtag (låsbart) Myggnät Ja

12 12

13 Kombinationsfönster AWS 75.SI TYPÖVERSIKT Inåtgående fönsterdörr Exempel: fem fasta delar, en öppningsbar fast fönster fram Öppningsbart fram SNITTRITNINGAR 3+2 Horisontalsnitt 1 Vikparti BESLAG 2 Vertikalsnitt 1 Standard handtag Låsbart handtag (tillval) Inbyggnadsmått och vikt Max bågvikt 160 kg Max/Min mått 550 b 1300 mm 600 h 1800 mm Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Ljudisolering Rw upp till 48 db Inbrottssäkerhet MK3 (motsvarande SK2) Lufttäthet Klass 4 Slagregnstäthet 9a Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 4 Utmattningsfunktion Klass 3 Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,1 Beslagning Natureloxering Handtag Öppningstyp KIPP-DREH Tillval Barnsäkerhet Låsbart handtag ( ) Rostfritt handtag Rostfritt handtag (låsbart) Myggnät Ja

14 14 Bilden avser entrédörr. Dörrar Det första intrycket är alltid det viktigaste, också när det gäller ditt hem. Entrédörren ska vara välkomnande och samtidigt erbjuda högsta säkerhet. Schücos aluminiumdörrar är dessutom välisolerade, skyddar mot väder och vind och har en klassisk design. Det breda urvalet från expressiva former till modernt stilrena, gör det lätt att hitta den dörr som passar just dig bäst.

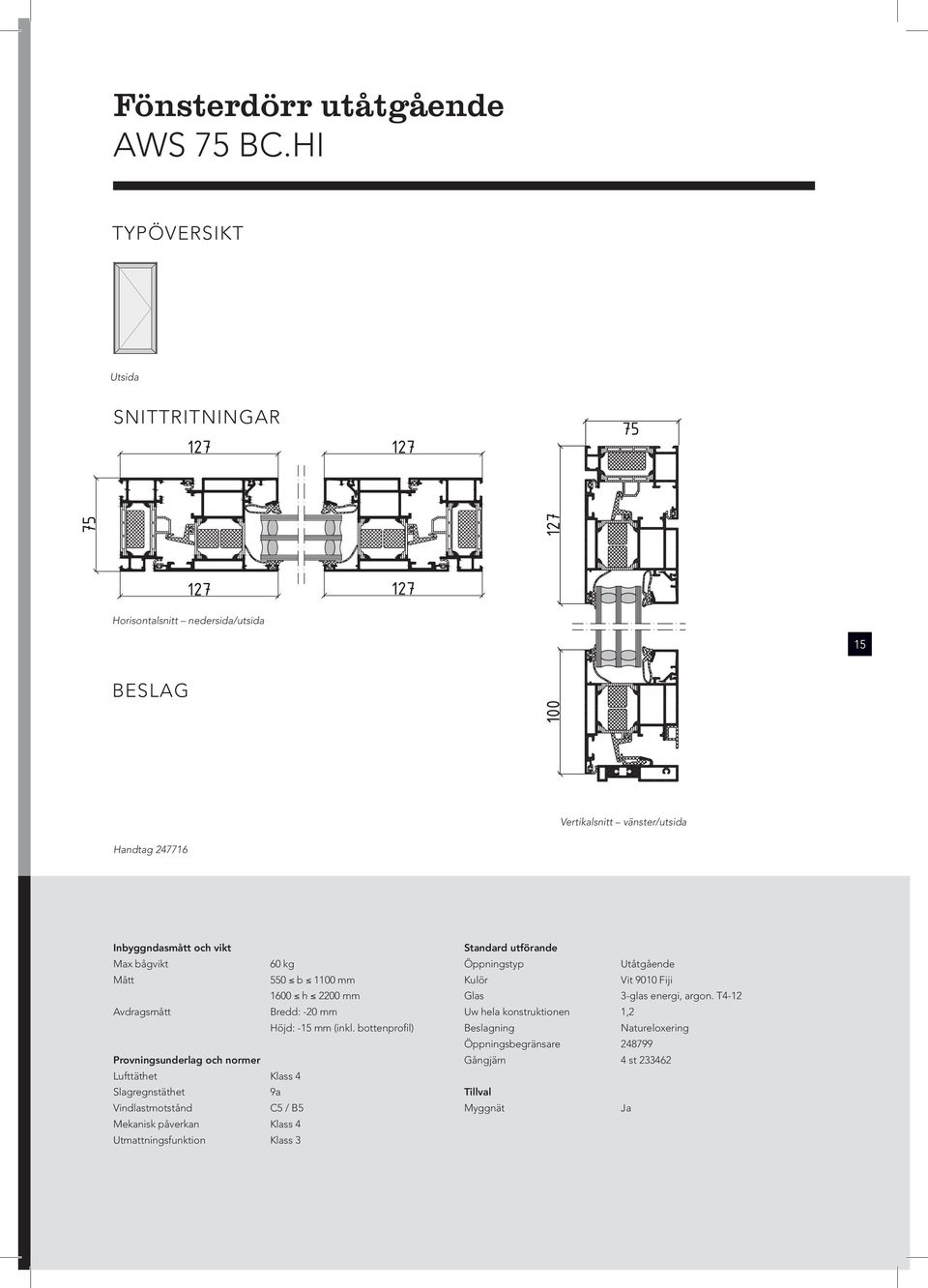

15 Fönsterdörr utåtgående AWS 75 BC.HI TYPÖVERSIKT Inåtgående fönsterdörr Utsida fast fönster fram Öppningsbart fram SNITTRITNINGAR Vikparti Horisontalsnitt nedersida/utsida 15 BESLAG Vertikalsnitt vänster/utsida Handtag Inbyggndasmått och vikt Max bågvikt 60 kg Mått 550 b 1100 mm 1600 h 2200 mm Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Lufttäthet Klass 4 Slagregnstäthet 9a Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 4 Utmattningsfunktion Klass 3 Standard utförande Öppningstyp Utåtgående Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,2 Beslagning Natureloxering Öppningsbegränsare Gångjärn 4 st Tillval Myggnät Ja

16 Fönsterdörr inåtgående AWS 75.SI TYPÖVERSIKT Inåtgående fönsterdörr fast fönster fram Inåtgående fönsterdörr med DREH-KIPP-funktion Öppningsbart fram SNITTRITNINGAR Vikparti Horisontalsnitt nedersida/utsida 2 BESLAG Vertikalsnitt vänster/utsida Standard handtag Låsbart handtag (tillval) Inbyggnadsmått och vikt Max bågvikt 160 kg Max/Min mått 550 b h 1800 Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,1 Beslagning Natureloxering Öppningstyp Omvänt tvåvägsbeslag (KvD) Provningsunderlag och normer Ljudisolering Rw upp till 45 db Inbrottssäkerhet MK3 (motsvarande SK2) Lufttäthet Klass 4 Slagregnstäthet 9a Vindlastmotstånd C5 / B5 Mekanisk påverkan Klass 4 Utmattningsfunktion Klass 3 Tillval Barnsäkerhet Låsbart handtag ( ) Säkerhet MK 1 Rostfritt handtag Rostrfritt handtag (låsbart) Myggnät Ja

17 Entrédörr ADS 75 HD.HI TYPÖVERSIKT Utsida SNITTRITNINGAR Horisontalsnitt nedersida/utsida 17 Vertikalsnitt vänster/utsida Inbyggnadsmått och vikt Avdragsmått Bredd: -20 mm Höjd: -15 mm (inkl. bottenprofil) Provningsunderlag och normer Ljudisolering Rw upp till 43 db Inbrottssäkerhet MK 3 (motsvarande SK2) Lufttäthet Klass 2 Slagregnstäthet 5a Vindlastmotstånd C2 Mekanisk påverkan Klass 2 Utmattningsfunktion Klass 6 Standardutförande Kulör Vit 9010 Fiji Glas 3-glas energi, argon. T4-12 Uw hela konstruktionen 1,3

18 Kulörer och ytbehandlingar Standardkulörer Vit RAL 9010 Fiji strukturlack, glansvärde 30 Vit NCS S-0502-Y blanklack, glansvärde 80 Exempel tillvalskulörer, strukturlack (Interpon D Sablé) 400 Sablé 2100 Sablé 2900 Sablé 900 Sablé 18 Exempel tillvalskulörer, blanklack Ren vit RAL 9010, Ej struktur. Glansvärde 30 Firgrön RAL 6009 Olivgrön RAL 6003 Brilliantblå RAL 5003 Brunröd RAL 3011 Rubinröd RAL 3003 Signalgrå RAL 7004 Basaltgrå RAL 7012 Silver RAL 9006 Tillval anodiserad aluminium Naturanodiserad aluminium s c h ü C O l ä M N A R I N G E N G A R A N T I p å L J U S B E S T ä N D I G H E T F Ö R S P E C I A L K U L Ö R E R. K U L Ö R E R P R E S E N T E R A D E i D E N N A B R O S C H Y R ä r s å n ä R A V E R K L I G H E T E N S O M T R Y C K T E K N I K E N T I L L å T E R. V i F Ö R B E H å L L E R O S S r ä T T E N T I L L A T T U T A N F Ö R E G å E N D E M E D D E L A N D E F Ö R E T A K O N S T R U K T I O N S ä N D R I N G A R O C H F Ö R B ä T T R I N G A R. V i R E S E R V E R A R O S S F Ö R E V E N T U E L L A T R Y C K F E L.

19 19

20 Försäljningen av Schüco sker genom Elitfönster Elitfönster AB Box 153, Vetlanda Tel: Fax:
