Beredning av vikdörrar i SchüCal MCo. Lathund

Transkript

1 Beredning av vikdörrar i SchüCal MCo Lathund

2 Beredning av vikdörrar i SchüCal MCo

3 Beredning av vikdörrar i SchüCal MCo Ett praktisk exempel: ASS 80 FD.HI Sida 3 Beredning av vikdörrar MCo

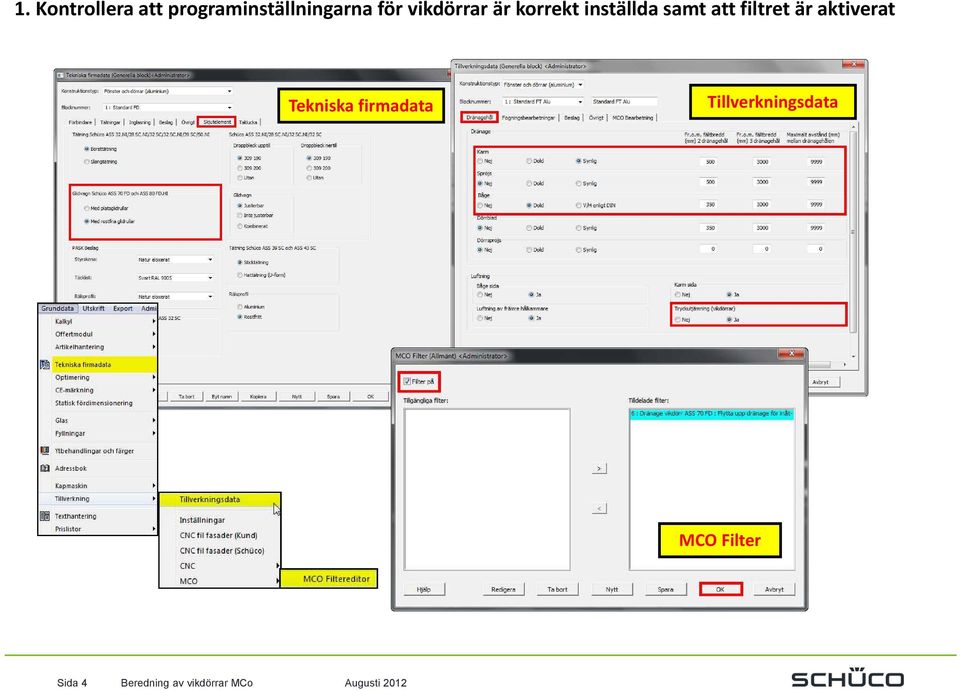

4 1. Kontrollera att programinställningarna för vikdörrar är korrekt inställda samt att filtret är aktiverat Tekniska firmadata Tillverkningsdata MCO Filter Sida 4 Beredning av vikdörrar MCo

5 2. Välj önskar profilsystem och skapa en passande profilkombination innehållande SLV karm nertill Systemnummer: ASS 70 FD: 111 ASS 80 FD.HI: 55 Den flacka tröskeln får endast användas i yttervägg i väderskyddat läge, exempelvis under ett större skärmtak Sida 5 Beredning av vikdörrar MCo

6 3. Ange ytbehandling*. Vid tvåfärgat utförande kontrollera att Egen profilvalsning med isomat (KV) alternativt Schüco valsning (SV) är valt som profilkod för samtliga profiler *= Samtliga beslag såsom dörrtrycken och rosetter kommer senare att läggas in som natureloxerade E6/EV1 i beslagsgrupperna. Dessa måste ändras manuellt i beställningsunderlagen om annan beslagskulör önskas. Sida 6 Beredning av vikdörrar MCo

7 3. Ange glastyp. För ASS 70 FD rekommenderas tvåglas och för ASS 80 FD.HI treglas. Glasuppbyggnad och vikt måste anges eftersom SchüCal därighenom kontrollerar tillåten bågvikt Max glastjocklek: ASS 70 FD: 45 mm ASS 80 FD.HI: 55 mm Sida 7 Beredning av vikdörrar MCo

8 4. Ange bredd och höjd och infoga sedan öppningstypen Skjut och vikpartier Kontrollera tillåtna bågmått och vikt enligt statikdiagram. Se separat lathund för skjut och vikdörrar Sida 8 Beredning av vikdörrar MCo

9 5. Följande åtta fördefinierade öppningstyper finns att välja mellan (in eller utåtgående) Sida 9 Beredning av vikdörrar MCo

10 5. När vikdörrsassistenten visas klicka på Val av typ Sida 10 Beredning av vikdörrar MCo

11 6. Ange önskad öppningstyp genom att förflytta dig med piltangenterna och på tangentbordet Sida 11 Beredning av vikdörrar MCo

12 7. Om önskad öppningstyp inte finns som fördefinierad typ måste vikdörrsassistenten användas. Då måste utförande anges i steg 1. I steg 2 ska emellertid ingen inmatning ske*. Klicka på <OK> Steg 1 Steg 2 * = Kantregelhandtag samt dess höjdplacering ingår numera i beslagsgruppen! Sida 12 Beredning av vikdörrar MCo

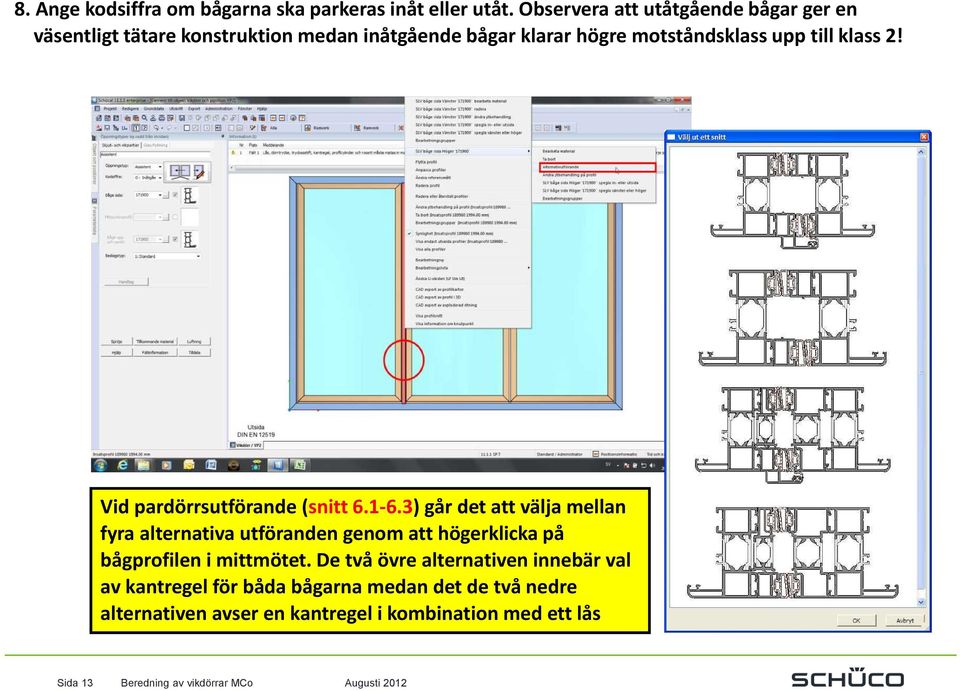

13 8. Ange kodsiffra om bågarna ska parkeras inåt eller utåt. Observera att utåtgående bågar ger en väsentligt tätare konstruktion medan inåtgående bågar klarar högre motståndsklass upp till klass 2! Vid pardörrsutförande (snitt ) går det att välja mellan fyra alternativa utföranden genom att högerklicka på bågprofilen i mittmötet. De två övre alternativen innebär val av kantregel för båda bågarna medan det de två nedre alternativen avser en kantregel i kombination med ett lås Sida 13 Beredning av vikdörrar MCo

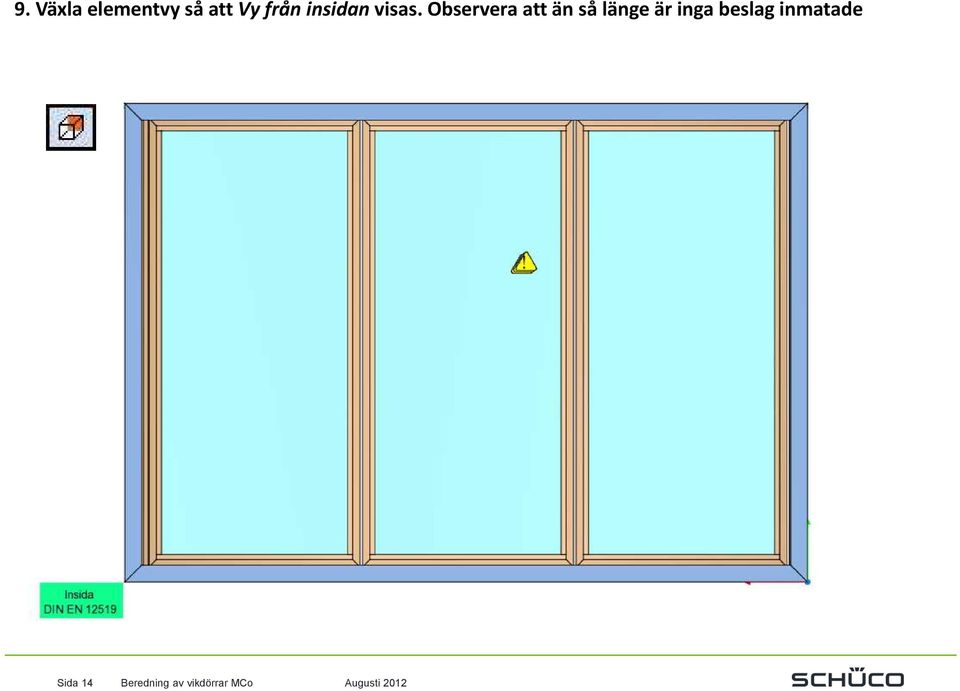

14 9. Växla elementvy så att Vy från insidan visas. Observera att än så länge är inga beslag inmatade Sida 14 Beredning av vikdörrar MCo

15 10. För att lägga in beslagning måste urvalstypen Ramverk ändras till Båge. Beslagstilldelning sker genom att högerklicka i aktuell båge och välja Ändra material för bågen Sida 15 Beredning av vikdörrar MCo

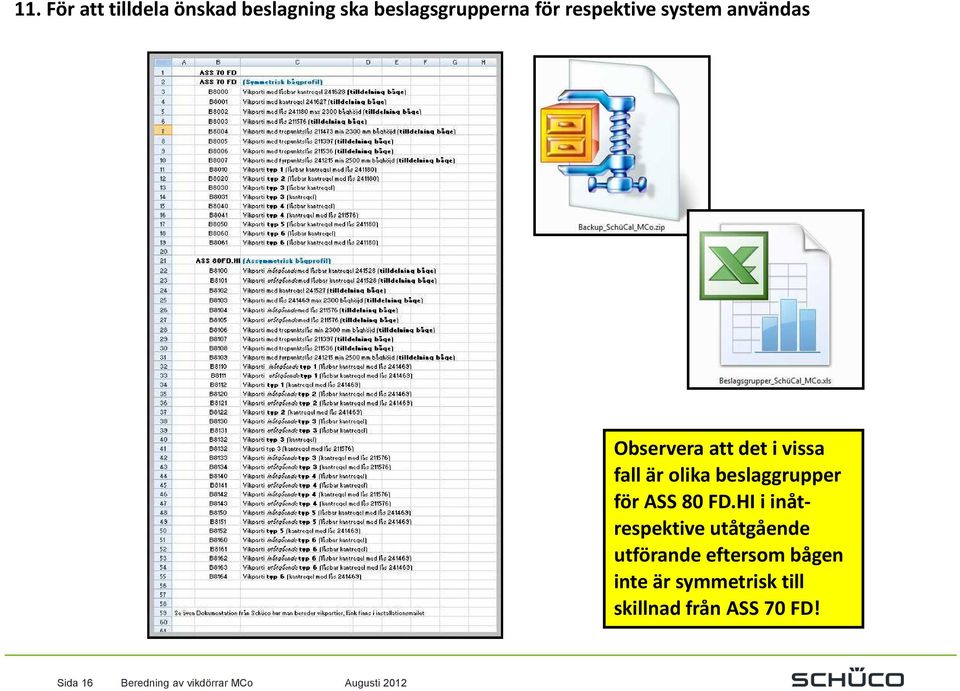

16 11. För att tilldela önskad beslagning ska beslagsgrupperna för respektive system användas Observera att det i vissa fall är olika beslaggrupper för ASS 80 FD.HI i inåtrespektive utåtgående utförande eftersom bågen inte är symmetrisk till skillnad från ASS 70 FD! Sida 16 Beredning av vikdörrar MCo

17 12. Skriv in beslagsgruppen i fältet Benämning alternativt klicka på och välj önskad beslagsgrupp i urvalslistan. Välj mellan beslagsgrupperna (tilldelning båge) Sida 17 Beredning av vikdörrar MCo

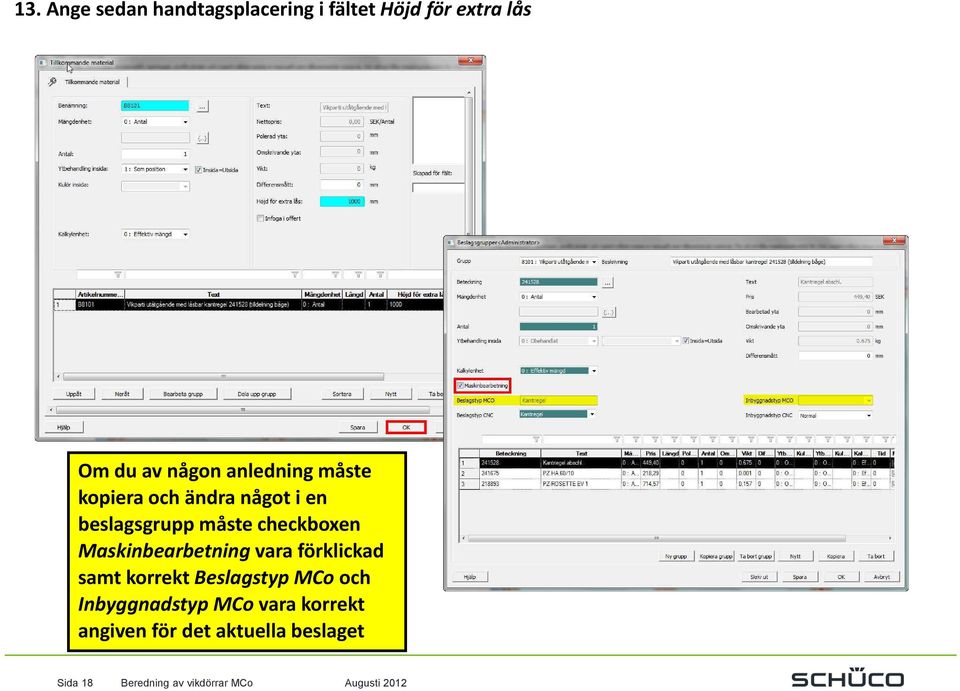

18 13. Ange sedan handtagsplacering i fältet Höjd för extra lås Om du av någon anledning måste kopiera och ändra något i en beslagsgrupp måste checkboxen Maskinbearbetning vara förklickad samt korrekt Beslagstyp MCo och Inbyggnadstyp MCo vara korrekt angiven för det aktuella beslaget Sida 18 Beredning av vikdörrar MCo

19 14. Kontrollera att kantregel (låsbar eller icke låsbar), kantregelhandtag, cylinder och rosett positioneras korrekt i centrum på bågen. I de fall där elementet innehåller flera kantreglar kan dessa tilldelas samtidigt genom att markera dessa med <Ctrl> eller <Shift> tangenten innan man högerklickar i någon av bågarna och väljer Ändra material för bågen Observera att profilcylindrarna för kantregeln nu är rättvända fär såväl ASS 70 som ASS 80 FD.HI Sida 19 Beredning av vikdörrar MCo

20 15. Fortsätt sedan mata in lås och slutbleck tills beslagningen är komplett. Vid val av flerpunktslåsning kontrollera elementhöjden så att låset och slutblecket verkligen får plats i karm och båge. Sida 20 Beredning av vikdörrar MCo

21 16. Kontrollera att önskad beslagning hamnar rätt i elementet. Observera att det går att placera låset och kantregeln på olika höjd om så önskas. Sida 21 Beredning av vikdörrar MCo

22 17. Vid beslagsgruppstilldelning för vikdörrar med jämnt antal bågar fungerar inte de vanliga fallregellåsen utan då fungerar endast hakregellås Vid val av vikpartier med jämnt antal bågar finns endast en låsvariant i form av ett hakregellås med endast en hakregel. Detta enpunktslås saknar även tryckesfunktion. Detta lås kan sedan kombineras med såväl låsbara som icke låsbara kantreglar. Sida 22 Beredning av vikdörrar MCo

23 18. Även fast all beslagning är korrekt tilldelad visas fortfarande informationstexten. Kontrollera i meddelandefältet så att bågmått och bågvikt inte överskridits! Sida 23 Beredning av vikdörrar MCo

24 19. Genom att dubbelklicka på dörrhandtaget går det att öppna upp partiet Sida 24 Beredning av vikdörrar MCo

25 20. För att redovisa Fritt passagemått drar man ett horisontellt snitt genom det öppnade partiet och väljer Visa profilsnitt Sida 25 Beredning av vikdörrar MCo

26 21. Växla över till bearbetningsvy Sida 26 Beredning av vikdörrar MCo

27 22. Kontrollera bearbetningarna (framför allt flerpunktslås och infästningshål) Sida 27 Beredning av vikdörrar MCo

28 23. Under förutsättning att MCo filtret för omplacering av dränage är aktiverat sker detta automatiskt i samband med att jobbfilen till CNC maskinen genereras. Gäller endast ASS 70 FD Utåtgående Inåtgående Sida 28 Beredning av vikdörrar MCo

29 24. Bearbetningar som påverkas av MCo filtret redovisas inte automatiskt i bearbetningsvyn. Genom att klicka på knappen <Start> nere i bildskärmens vänsterkant visas vad som händer Sida 29 Beredning av vikdörrar MCo

30 25. Ändra vid behov kulören på synliga beslag såsom dörrtrycken och profilcylinderrosetter som tilldelats via beslagsgrupperna. Dessa är alla fördefinierade som natureloxerade E6/EV1 Sida 30 Beredning av vikdörrar MCo

31 Beslag generellt ASS 70 FD och ASS 80 FD.HI Sida 31 Beredning av vikdörrar MCo

32 Som standard i beslagsgrupperna är vinklade dörrtrycken inlagda. Vid ändring av tryckesvariant måste även tryckesstiftet anpassas enligt nedan Sida 32 Beredning av vikdörrar MCo

33 Statikdiagram ASS 70 FD ASS 80 FD.HI Sida 33 Beredning av vikdörrar MCo

34 Kontrollera U w värdet att det uppfyller angivna krav och anpassa system eller glas vid behov Sida 34 Beredning av vikdörrar MCo

35 Provningsprotokoll och produktpass finns i tillgängligt för såväl ASS 70 FD som ASS 80 FD.HI Sida 35 Beredning av vikdörrar MCo

36 För ytterligare information hänvisar vi till beställkatalog 1 5B och ritningskatalog 1 5 Sida 36 Beredning av vikdörrar MCo
