LÄTTAST OCH TYNGST SAMTIDIGT

Transkript

1 1

2 LÄTTAST OCH TYNGST SAMTIDIGT Vår ekvation kan se komplex ut men egentligen är den enkel. Smidigheten och lättheten i våra skjutdörrar kommer från vårt unika och raffinerade lyftoch glidsystem. Den massiva, tunga känslan kommer från kompromisslösa materialval, en sällsynt gedigen konstruktion och från tyngden av 100 års erfarenhet. Kombinationen resulterar i en av marknadens mest omfattande lösningar för att skapa ett upplöst förhållande mellan inne och ute. Välkommen till Hajom. 2 3

3 4 5

4 HAJOM SKJUTDÖRRAR I EN ÄDLARE FORM Det går lätt inflation i ordet kvalitet. Därför har vi på Hajom gjort mer än att bara applicera uttrycket i våra produkter. Vi har gjort det till vår arbetsfilosofi. Vår definition av kvalitet kan du både se och känna i skjutdörrar vi installerade för snart fem decennier sedan som fortfarande fungerar felfritt. Skjutdörrar utgör kärnan i vår verksamhet. De levererar en unik kombination av isoleringsförmåga, täthet, flexi bilitet och beständighet. Och de kan utgöra en del av den bärande konstruktionen. Vår unika lyft- och glidfunktion ger en känsla som du bara finner i Hajom. Känn och jämför så märker du. Våra skjutdörrar kan kombineras med harmoniserande fasta fönster. Komplettera med skjutbar insektsnätdörr. Aluminiumbeklädnad finns som tillval. 6 7

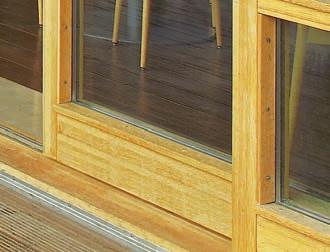

5 PRODUKTFAKTA SKJUTDÖRRAR EXEMPEL SPECIALUTFÖRANDEN I stängt nedsänkt läge tätar dörren effektivt runtom i speciella tätningsprofiler. Vrid den invändiga hävarmen (handtaget) i 180 grader nedåt för att öppna dörren. Dörren höjs samtidigt som en förflyttning sker i sidled för att frigöras från tätningsprofilerna. Denna funktion gör också att den tunga dörren glider exceptionellt lätt. De skjutbara delarna är löpande på insidan. Nätdörrarna är löpande på utsidan. Partierna kan utföras som bärande konstruktion med uppdimensionerade träpelare alternativt med urtag för stålprofiler. Man kan endast belasta de bärande pelarna, dock ej karmöverstycket i övrigt. 3-glas isolerruta med härdat glas in- och utvändigt (för ökad personsäkerhet) är standard. Som tillval finns även andra typer av säkerhetsglas, solskydds glas, självrengörande glas, ljudisolerat glas, insynsskyddande glas mm. U-värde 1,0 för hela skjutdörrskonstruktionen är standard. Dörrarna är komplett beslagna enligt Hajoms standard och är förberedda för Assas ovalcylinder Rokoko. Ett flertal låstillval kan göras, t ex utvändigt handtag, utvändig cylinder eller magnetkontakt för ev. larm. EXEMPEL SPECIALUTFÖRANDEN Förklaring av tilläggsbokstav i typbeteckning -B Partier med bärande träpelare. -BS Partier för inbyggd bärande stålprofil. -N Insektsnätdörr. Exempel MA 0.1 Fast genomgående bågpost. Exempel MB 1.0 Fast genomgående bågpost. Exempel M 3.0 Fast genomgående bågpost. Exempel FB-T Förhöjd och isolerad bröstning på fast del. TYP A 1 skjutbar del, 1 fast del. TYP G 1 skjutbara delar, 2 fasta delar. TYP C 2 skjutbara delar, 2 fasta delar. TYP F 1 fast del. TYP HYD YD12 Entrédörrsfunktion D7 Altandörrsfunktion TYP HYD2 YD12 Entrédörrsfunktion D7 Altandörrsfunktion TYP M 2 skjutbara delar, 1 fast del. MÅTTEXEMPEL STANDARD Karmdjup: Trä mm Trä/aluminium mm Nätdörrskarm mm Angivna höjdmått inkluderar karmbotten styckets höjd, 55 mm. Förslagsvis placeras skjutdörren vid monteringen nedsänkt mm så att karmbottenstyckets ovansida kommer i en nivå 0-15 mm över färdigt golv, vilket underlättar passage. BESTÄLLNINGSSORTIMENT Typ: Bredd: Höjd: A ~ ~2420 G ~ ~2420 C ~ ~2420 M ~ ~2420 F...580~ ~2420 HYD...780~ ~2420 HYD ~ ~

6 FÄRG- OCH MATERIALVAL Utförandet på produkterna sträcker sig över ett stort spektra: impregnerad furu som täckmålas eller laseras, kan även fås som aluminiumbeklädnad i standard eller sabléutförande. Dörrarna har trösklar av hårdträ. Alla våra fönster och skjutdörrar som har glas under 1 m-nivån är försedda med härdat säkerhetsglas på in- och utsida. Mer information om tillval och speciallösningar finner du på vår hemsida. STANDARDKULÖRER ALUMINIUMBEKLÄDNAD VIT NCS S-0502-Y KLAR VIT NCS S 0500-N REN VIT* RAL 9010 FIRGRÖN RAL 6009 OLIVGRÖN RAL 6003 BRUNRÖD RAL 3011 SIGNALGRÅ RAL 7004 BASALTGRÅ RAL 7012 SILVER BRUN BRUN** SW802D SVART* RAL 9005 Standardglans 80 (blank) * Glans 30 (matt) ** Pulverlack i anodiserat utseende (Amber) ANODISERING ALUMINIUM- BEKLÄDNAD (TILLVAL) STANDARDKULÖR TÄCKMÅLAT PÅ FURU SPECIALKULÖRER*** ANODISERAD ALUMINIUM VIT NCS S-0502-Y Standardglans 35 (matt) Trädetaljer enligt NCS S INDEX aluminiumdetaljer enligt RAL och NCS S INDEX SABLÉSTRUKTUR ALUMINIUMBEKLÄDNAD INTERPON D (TILLVAL) 400 SABLÉ 2100 SABLÉ 2900 SABLÉ 900 SABLÉ LASYRER PÅ FURU (TILLVAL) TRÄSLAG NÖTBRUN TEAK BRUNSVART EK FURU Exempel utsida täckmålad vit Exempel utsida aluminium Exempel utsida oljad ek Finns i fingerskarvat eller stavlimmat utförande. *** Hajom skjutdörrar lämnar ingen garanti på ljusbeständighet för specialkulörer. Vi förbehåller oss rätten till att utan föregående meddelande företa konstruktionsändringar och förbättringar. Andra träslag kan erbjudas mot förfrågan. Kulörer presenterade i denna broschyr är så nära verkligheten som trycktekniken tillåter

7 GALLERI 12 13

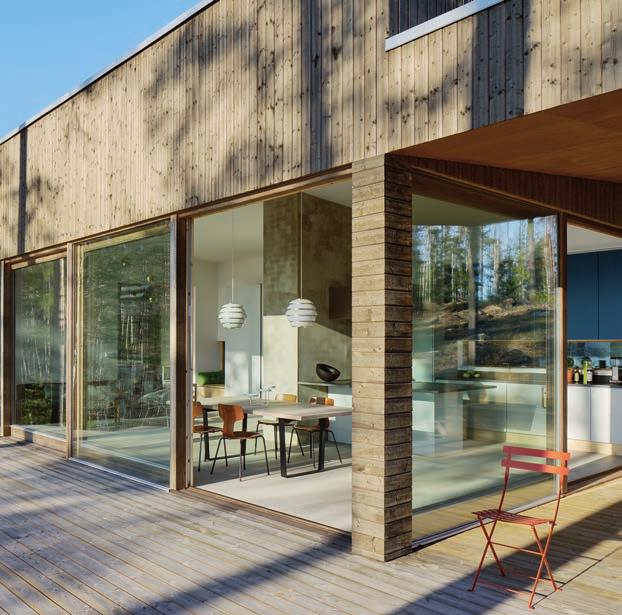

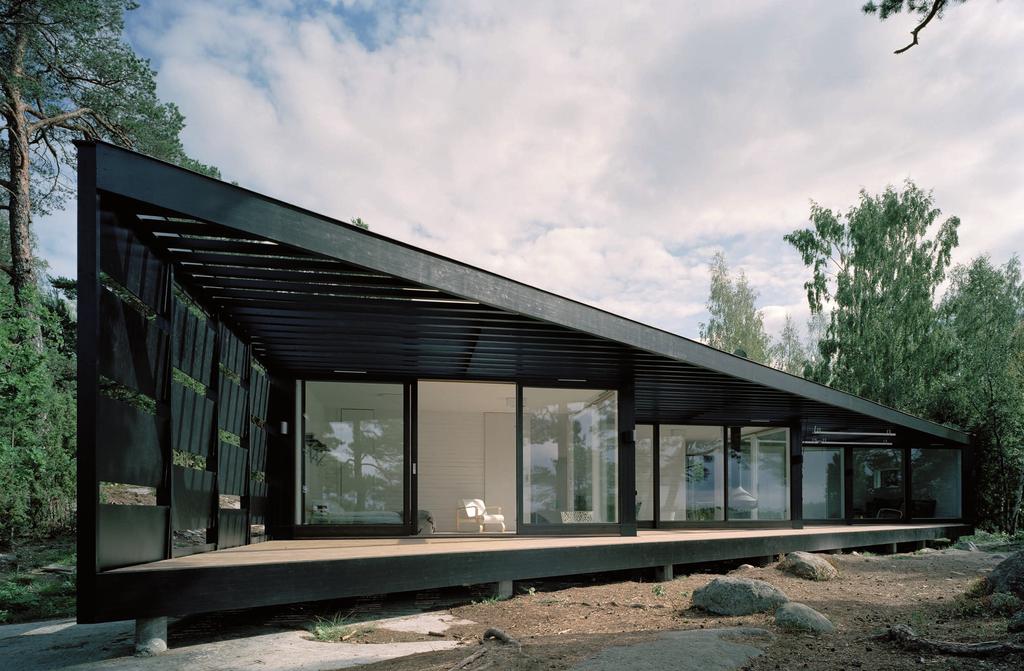

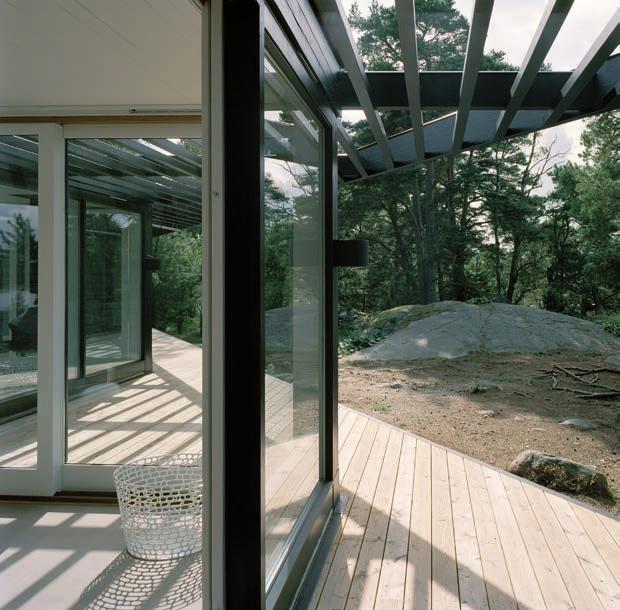

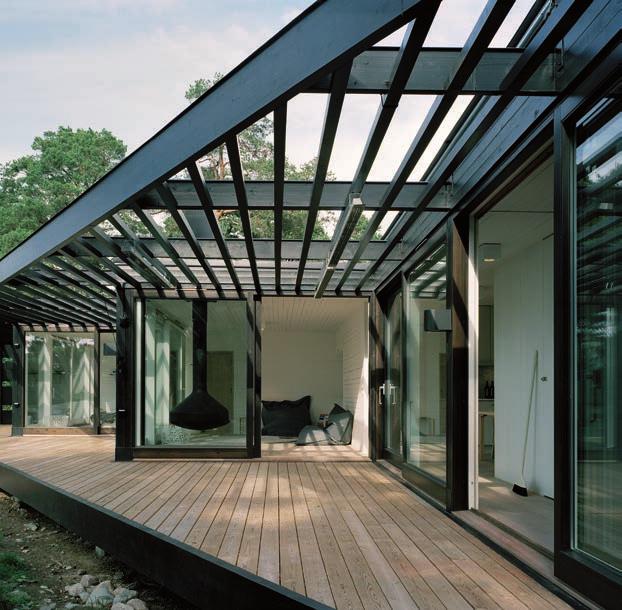

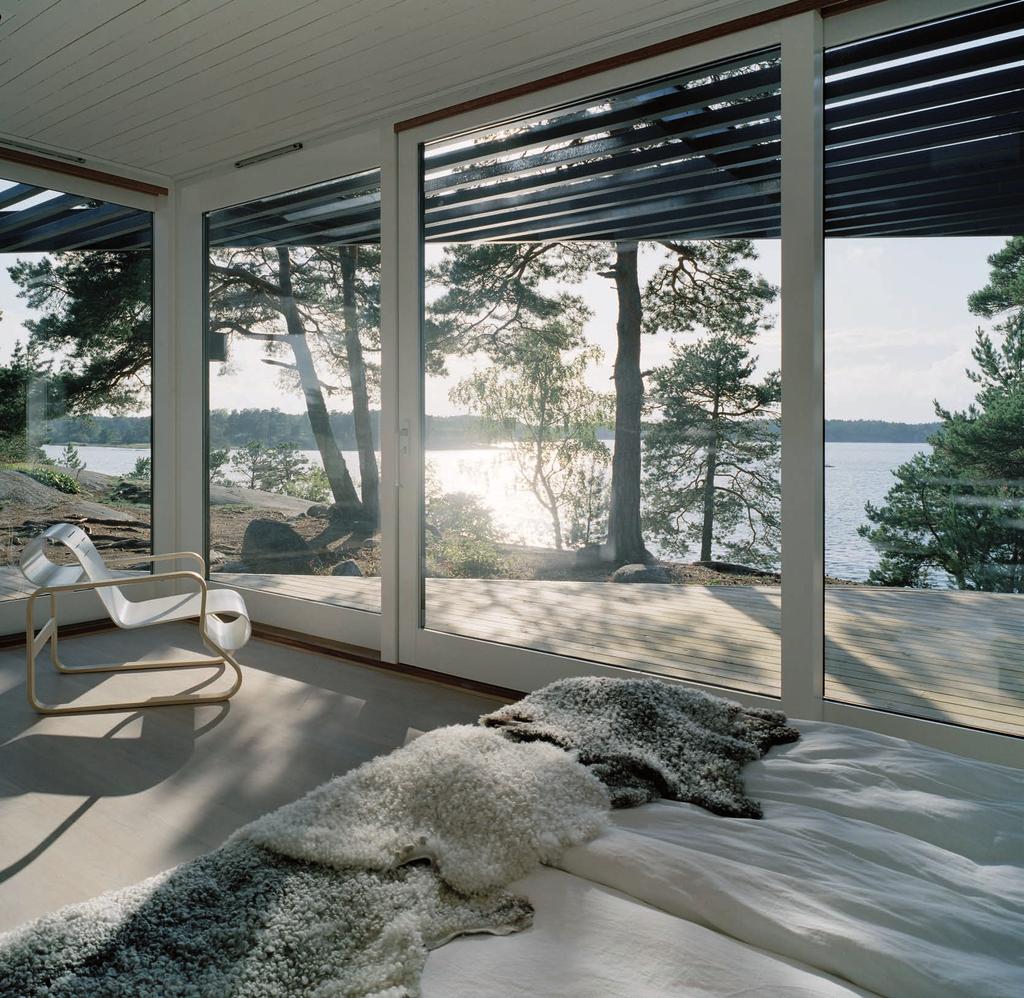

8 Objekt: Husarö. Arkitekt: Tham & Videgård Hansson Arkitekter

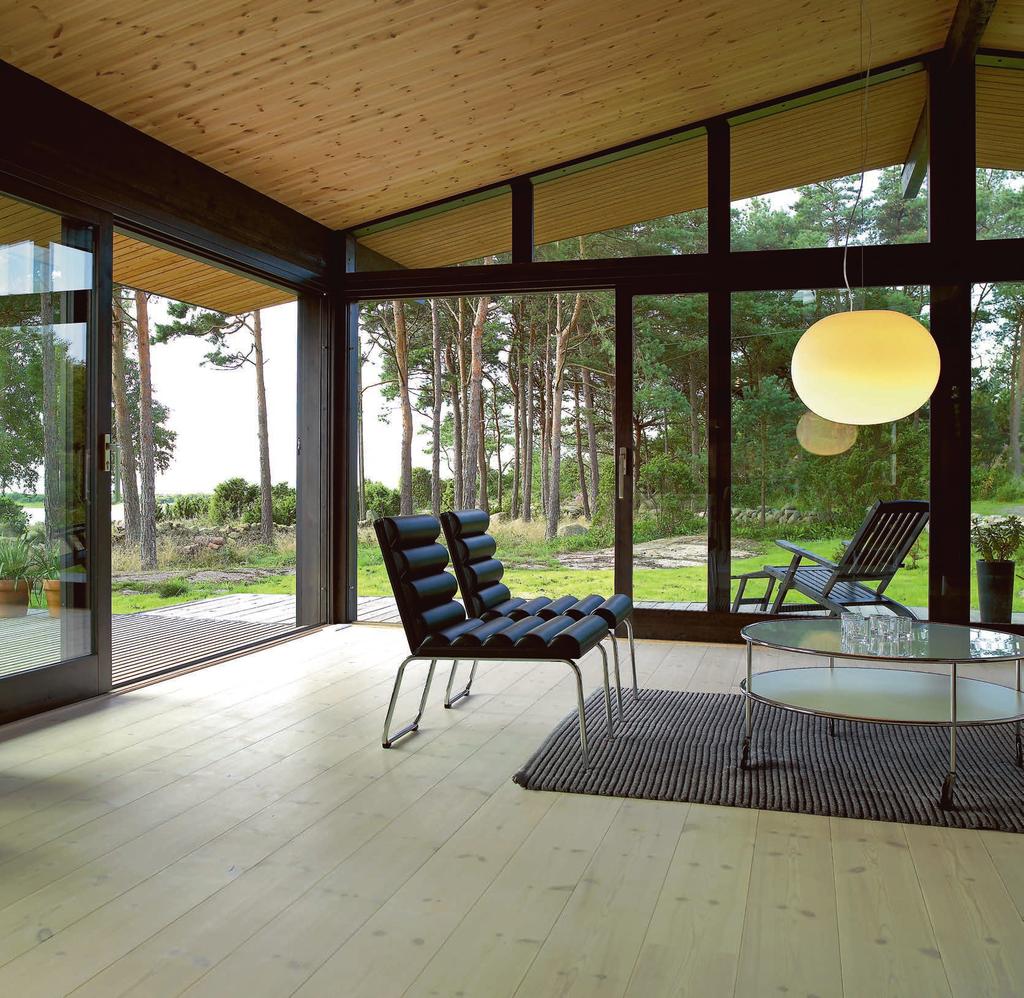

9 Objekt: Sommarhus, Bjärehalvön. Arkitekt: MAKA Arkitektur

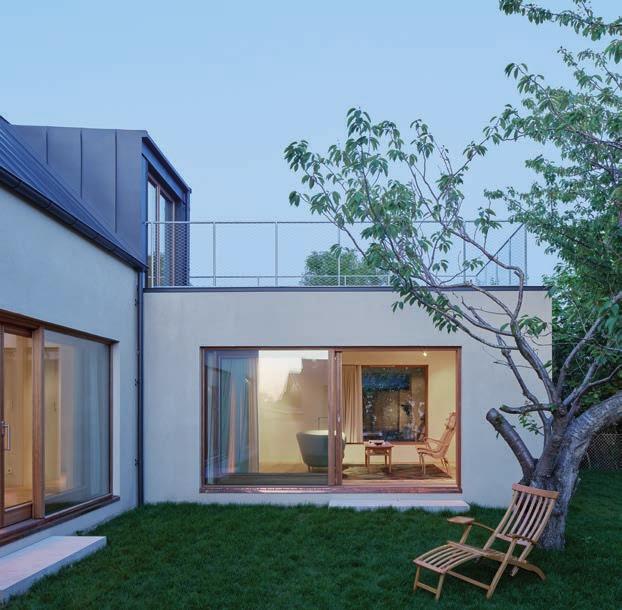

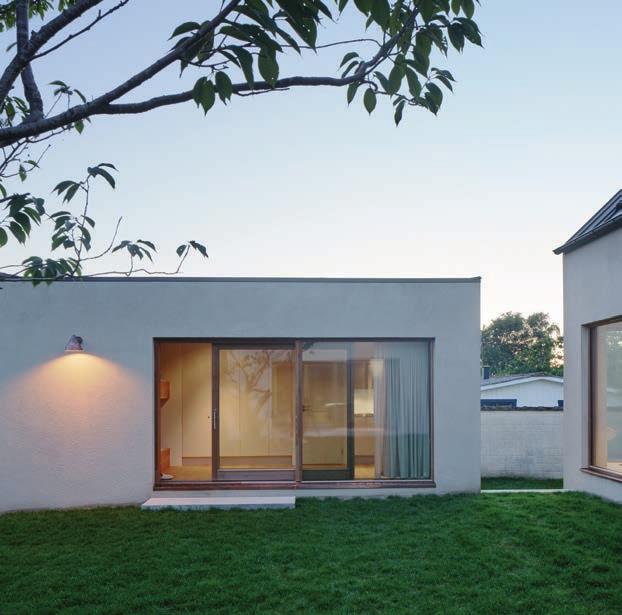

10 Objekt: Villa Stenman. Arkitekt: Hans Eric Andersson

11 Objekt: Fritidshus, Västkusten. Arkitekt: Jordens Arkitekter

12 Objekt: Cooper House. Arkitekt: Dive Architects

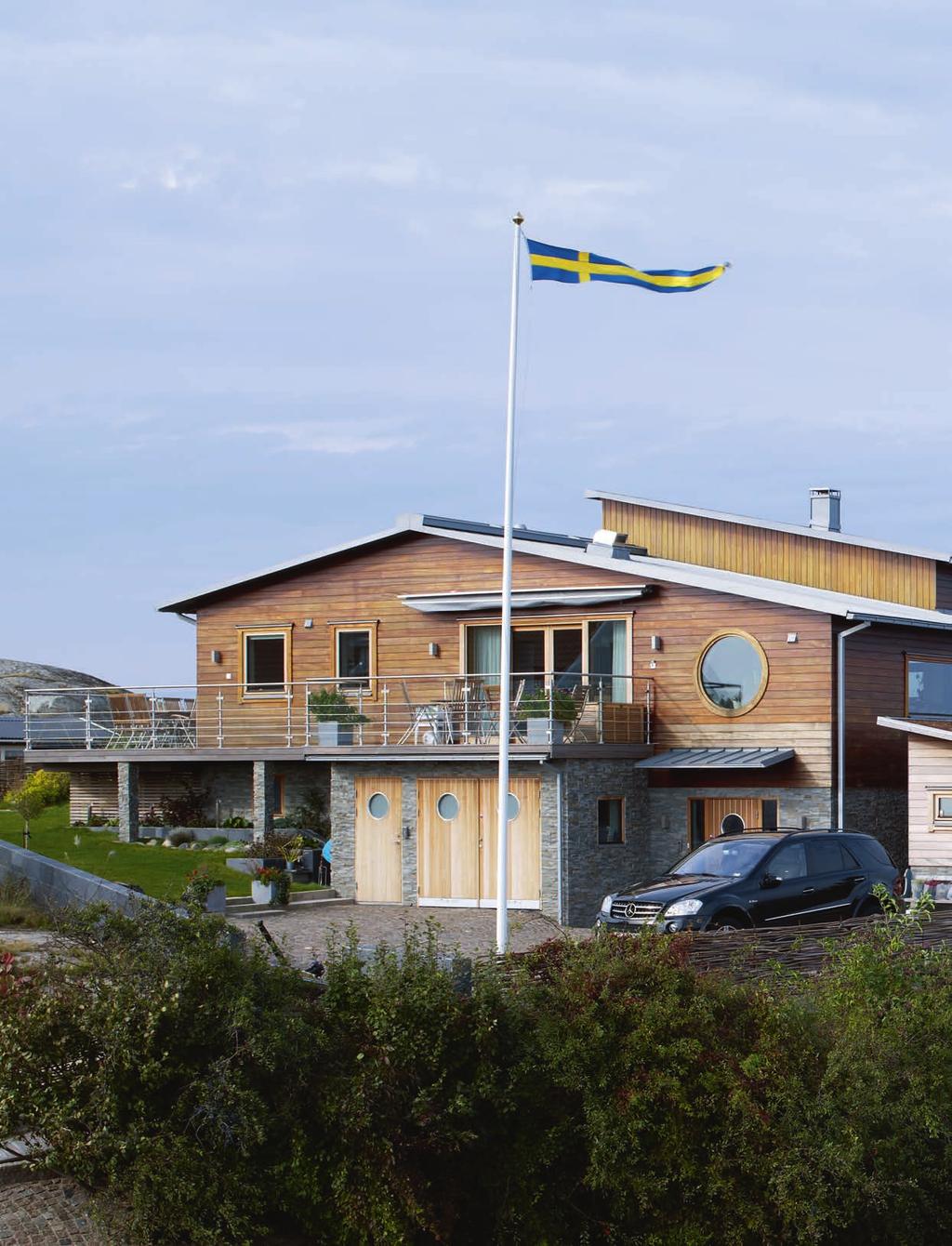

13 Objekt: Fritidshus, Mollesund. Arkitekt: DTH Arkitekter

14 w w w. h a j o m. c o m O b j e k t : G e r m a i n C o m p l e x, Ca l g a ry. A r k i t e k t : L e m a y m i c h a u d A r c h i te c tu re De s i g n

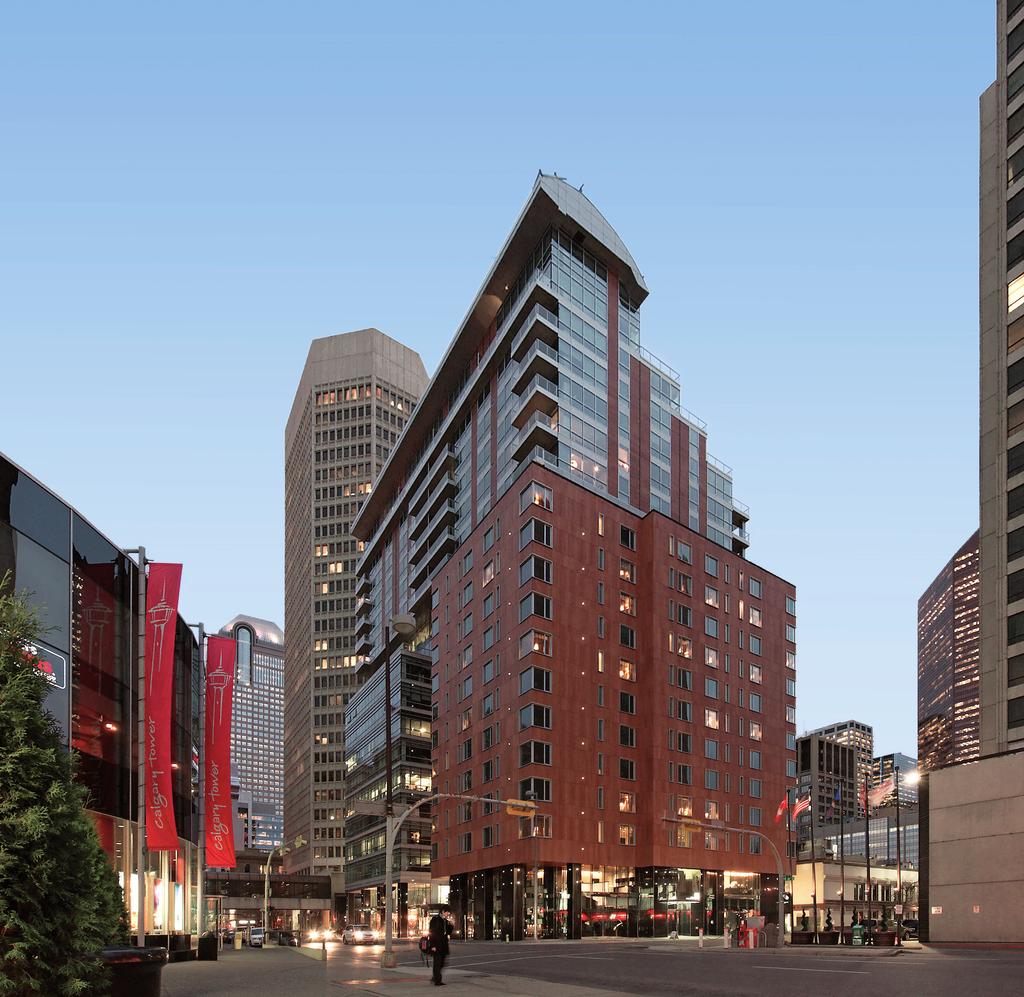

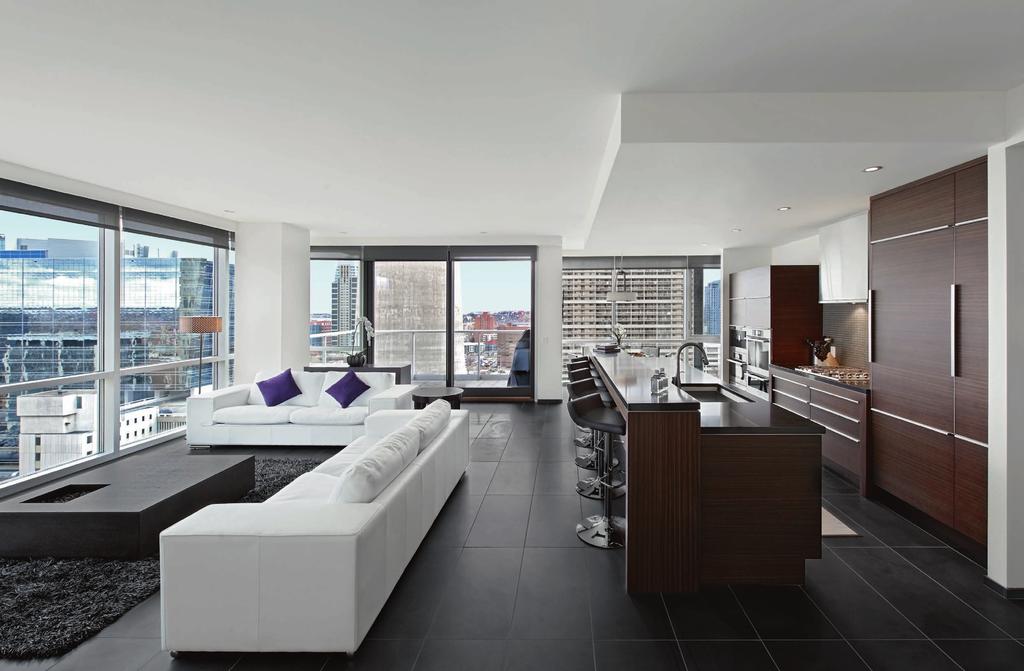

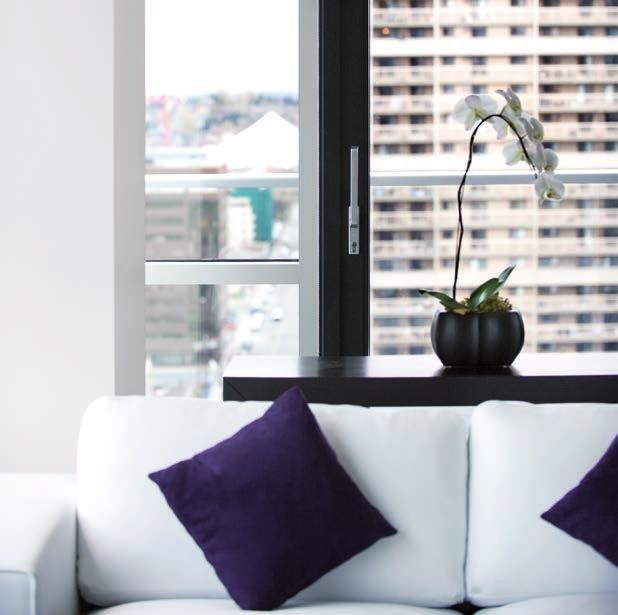

15 Objekt: Germain Complex, Calgary. Arkitekt: Lemaymichaud Architecture Design

16 Hajom Skjutdörrar AB, 2018 Hajom är en del av Inwidokoncernen - Europas största leverantör av fönster och en av de ledande dörrleverantörerna. Av trycktekniska skäl kan avbildningarna av kulörer och material i denna katalog ej användas som färg- eller materialprov. Vi förbehåller oss rätten till konstruktionsändringar
