Fasadsystem SFB 4150 bästa U-värde för glasfasader

Transkript

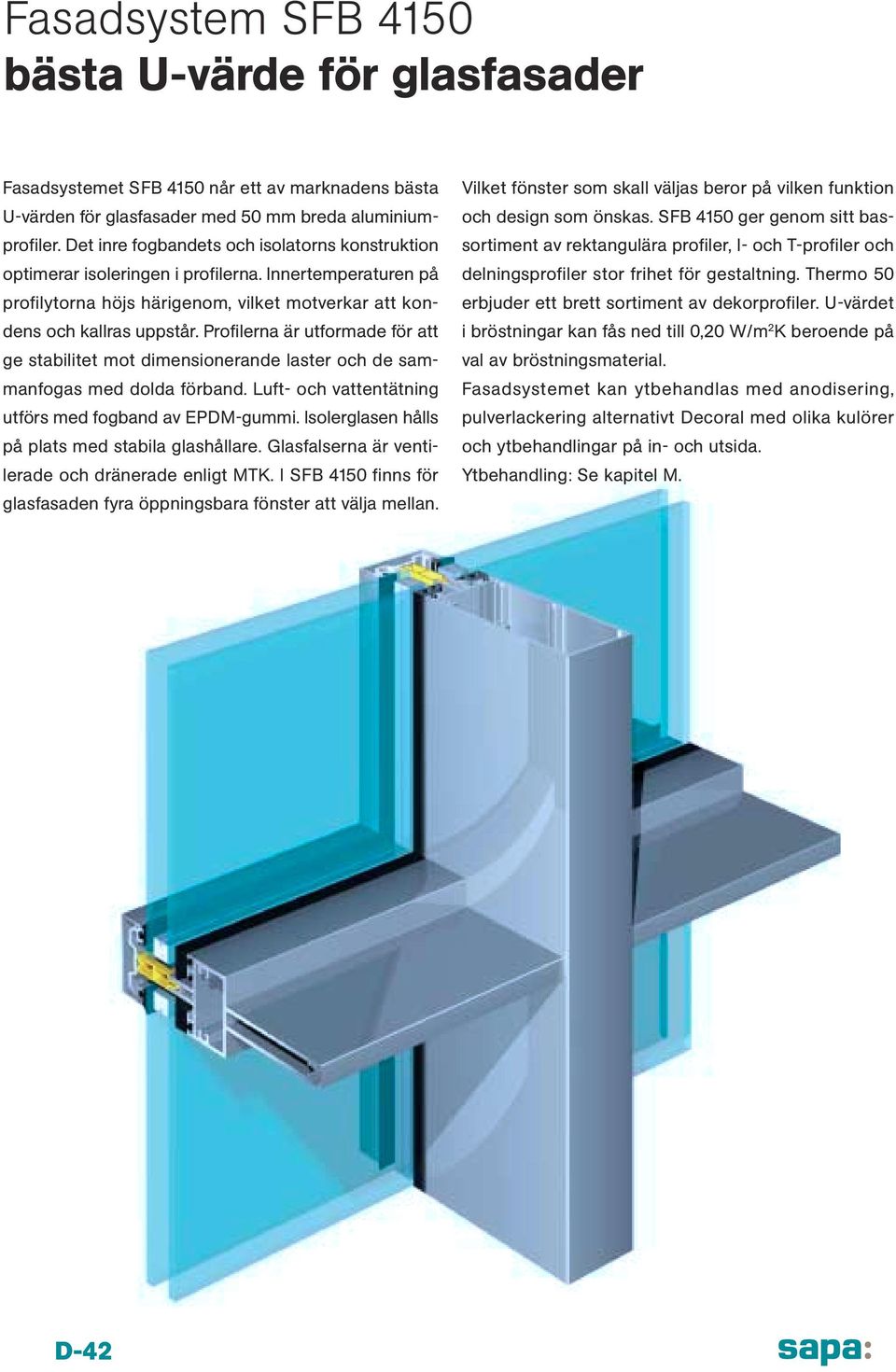

1 Fasadsystem SFB 4150 bästa U-värde för glasfasader Fasadsystemet SFB 4150 når ett av marknadens bästa U-värden för glasfasader med 50 mm breda aluminiumprofiler. Det inre fogbandets och isolatorns konstruktion optimerar isoleringen i profilerna. Innertemperaturen på profilytorna höjs härigenom, vilket motverkar att kondens och kallras uppstår. Profilerna är utformade för att ge stabilitet mot dimensionerande laster och de sammanfogas med dolda förband. Luft- och vattentätning utförs med fogband av EPDM-gummi. Isolerglasen hålls på plats med stabila glashållare. Glasfalserna är ventilerade och dränerade enligt MTK. I SFB 4150 finns för glasfasaden fyra öppningsbara fönster att välja mellan. Vilket fönster som skall väljas beror på vilken funktion och design som önskas. SFB 4150 ger genom sitt bassortiment av rektangulära profiler, I- och T-profiler och delningsprofiler stor frihet för gestaltning. Thermo 50 erbjuder ett brett sortiment av dekorprofiler. U-värdet i bröstningar kan fås ned till 0,20 W/m 2 K beroende på val av bröstningsmaterial. Fasadsystemet kan ytbehandlas med anodisering, pulverlackering alternativt Decoral med olika kulörer och ytbehandlingar på in- och utsida. Ytbehandling: Se kapitel M. D-42

2 Profilsortiment SFB 4150 Fönster/dörrar i fasadsystem SFB 4150 Profilsortiment fasadsystem SFB Dörr SFB 2060 i fasad (51) (51) Dörr SFB 2074 i fasad Stomprofil 50 mm vertikalt/ horisontellt. 115 Fönster SFB 1074 i fasad (51) Delningsprofil 50 mm vertikalt/horisontellt (51) T-profil, 50 mm profilbredd med fals för 2-glas alt. 3- glas isolerruta. 50 I-profil, 50 mm profilpredd med fals för 2-glas alt 3 glas isolerruta Blockfönster SFB 1074 i fasad Fasadfönster SFB 4074 i fasad Utåtgående fönster SFB 1074 i fasad D-43

3 Fasadsystem SFB 4150 Add, exteriöra dekorprofiler Uppfattningen om hur en glasfasads yttre visuella fog bäst gestaltas varierar från formgivare till formgivare. Genom White Design AB har vi utvecklat ett antal nya dekorprofiler till fasadsystemen SFB 4150 och SB 5050 SG för att möjliggöra fler spännande fasaduttryck. De nya dekorprofilerna finns att tillgå i designfamiljerna Add, Expressive och Optima. Add erbjuder inte bara en gestaltningsmöjlighet med sina synliga fästelement och sitt karaktäristiska spår utan även ett flexibelt konsolsystem för infästning av solavskärmningar, åskledare, stuprör, hängrännor, skyltar och belysning. Add dekorprofiler kan också med fördel kombineras med dekorprofiler från designfamiljerna Expressive och Optima. Det går också att få egen design på dekorprofiler om så önskas. Profilerna kan ytbehandlas med anodisering, pulverlackering alternativt Decoral. Ytbehandling: Se kapitel M. Add basdekorprofil med synlig skruv, c/c 300 mm. Skruv i rostfritt eller i svartoxiderat utförande. D-44

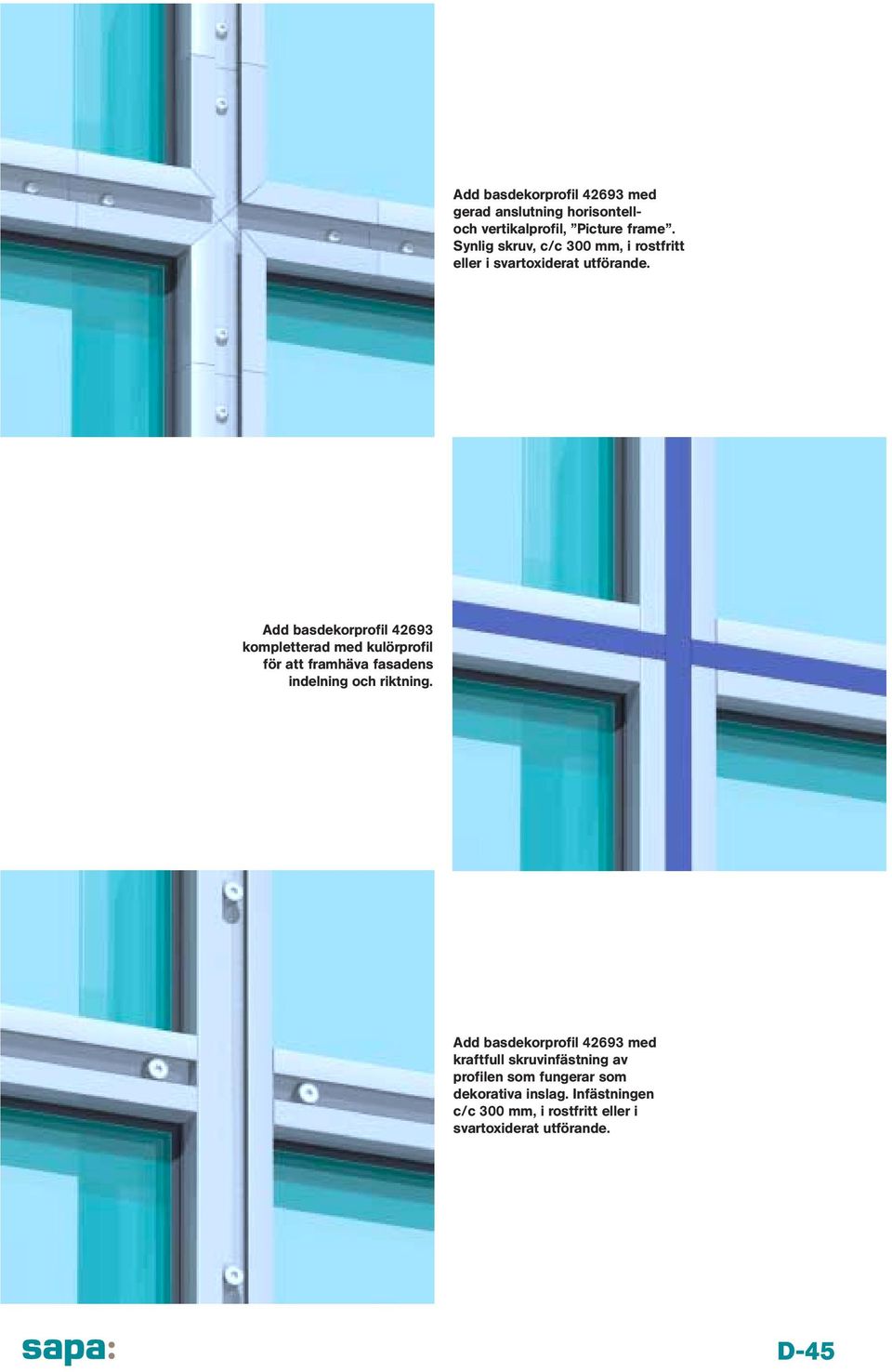

4 Add basdekorprofil med gerad anslutning horisontelloch vertikalprofil, Picture frame. Synlig skruv, c/c 300 mm, i rostfritt eller i svartoxiderat utförande. Add basdekorprofil kompletterad med kulörprofil för att framhäva fasadens indelning och riktning. Add basdekorprofil med kraftfull skruvinfästning av profilen som fungerar som dekorativa inslag. Infästningen c/c 300 mm, i rostfritt eller i svartoxiderat utförande. D-45

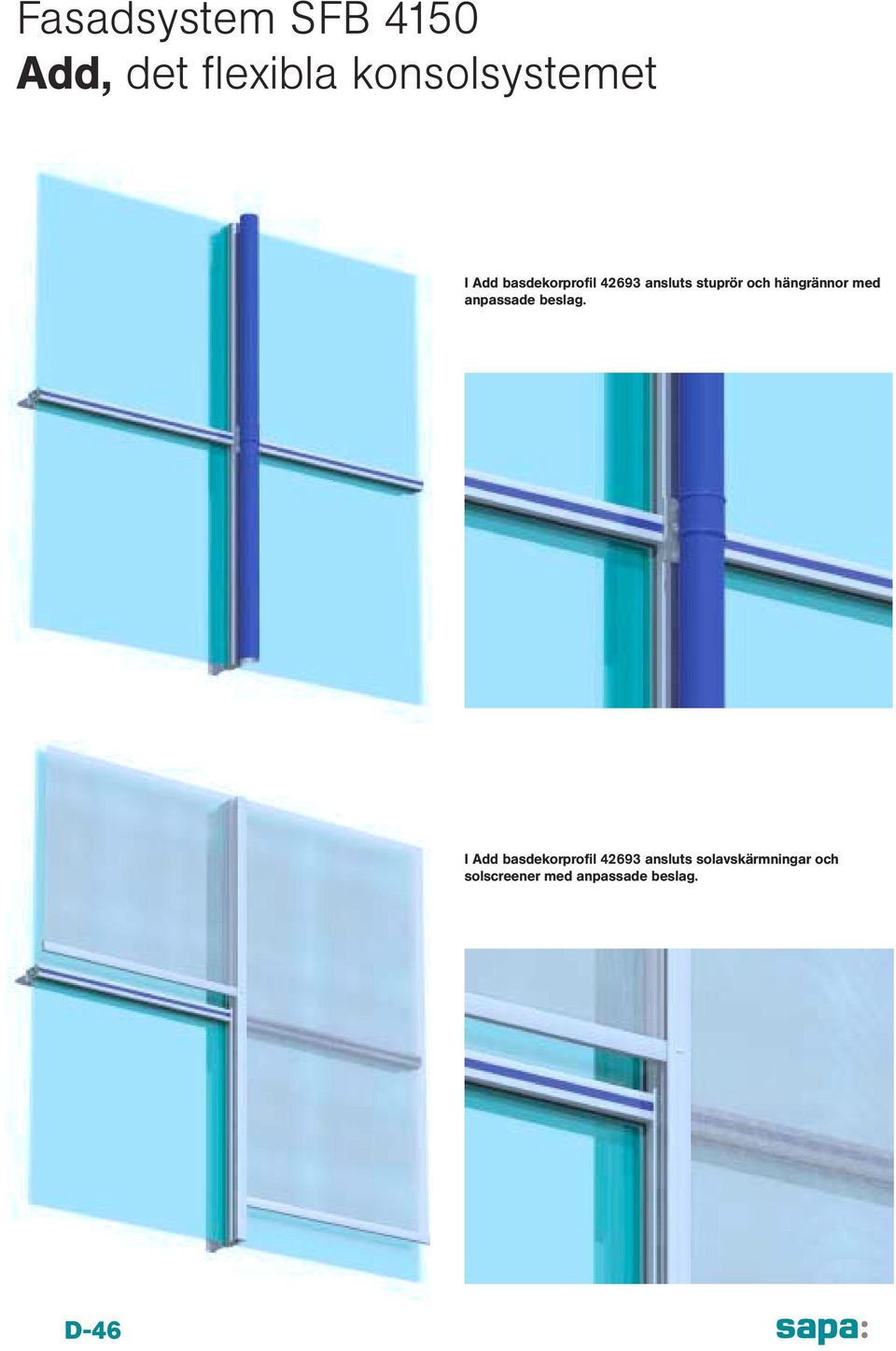

5 Fasadsystem SFB 4150 Add, det flexibla konsolsystemet I Add basdekorprofil ansluts stuprör och hängrännor med anpassade beslag. I Add basdekorprofil ansluts solavskärmningar och solscreener med anpassade beslag. D-46

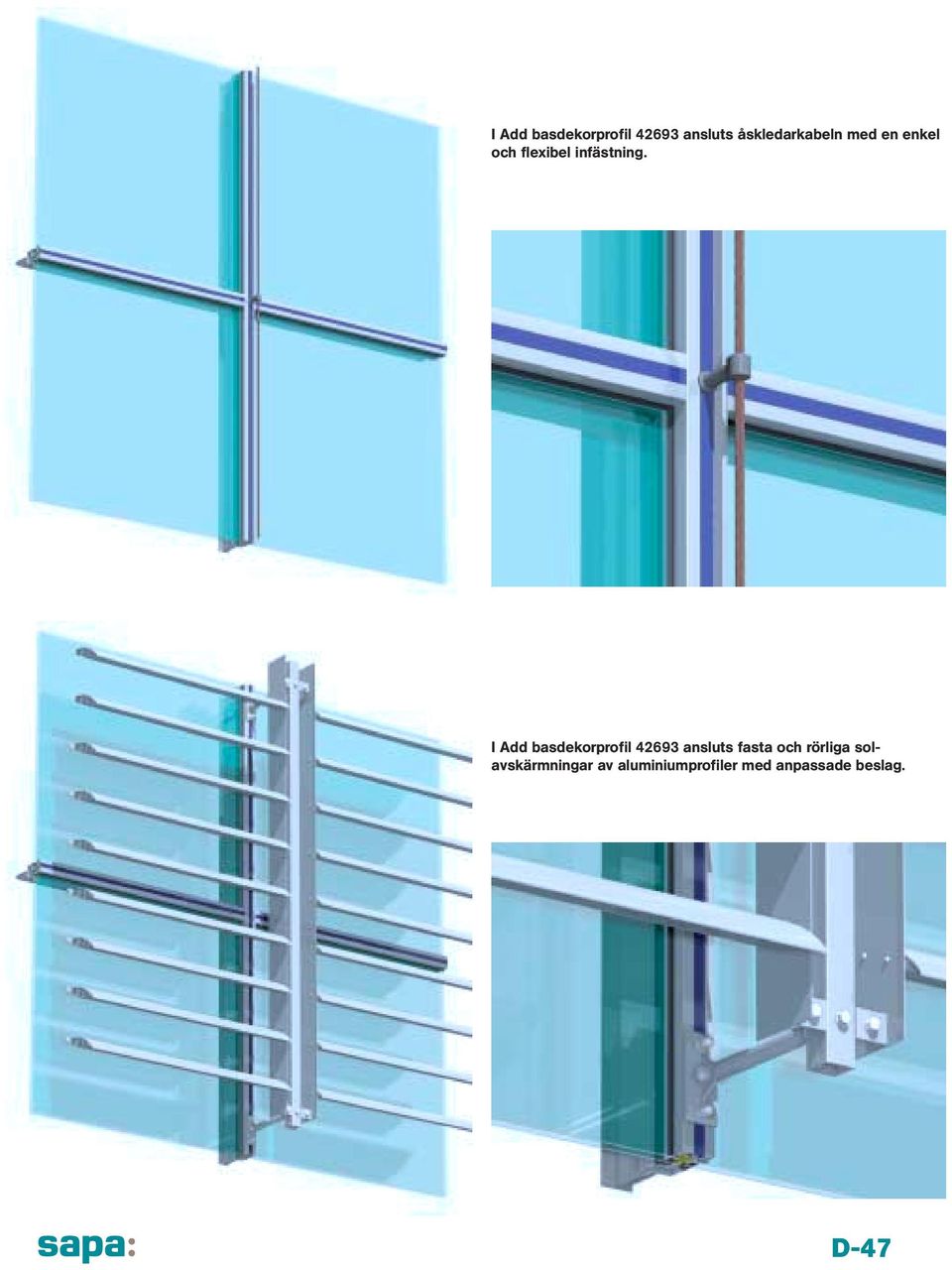

6 I Add basdekorprofil ansluts åskledarkabeln med en enkel och flexibel infästning. I Add basdekorprofil ansluts fasta och rörliga solavskärmningar av aluminiumprofiler med anpassade beslag. D-47

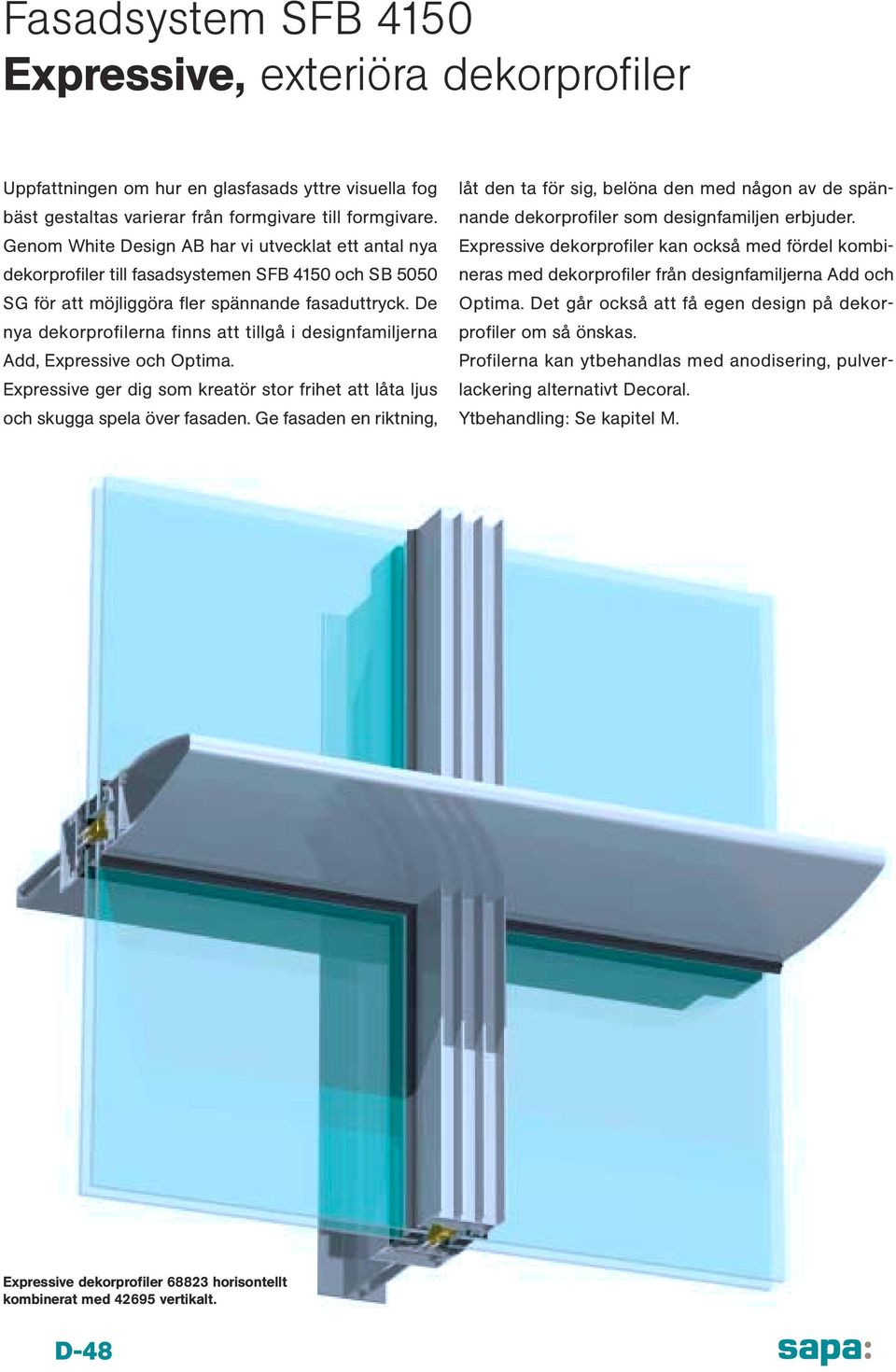

7 Fasadsystem SFB 4150 Expressive, exteriöra dekorprofiler Uppfattningen om hur en glasfasads yttre visuella fog bäst gestaltas varierar från formgivare till formgivare. Genom White Design AB har vi utvecklat ett antal nya dekorprofiler till fasadsystemen SFB 4150 och SB 5050 SG för att möjliggöra fler spännande fasaduttryck. De nya dekorprofilerna finns att tillgå i designfamiljerna Add, Expressive och Optima. Expressive ger dig som kreatör stor frihet att låta ljus och skugga spela över fasaden. Ge fasaden en riktning, låt den ta för sig, belöna den med någon av de spännande dekorprofiler som designfamiljen erbjuder. Expressive dekorprofiler kan också med fördel kombineras med dekorprofiler från designfamiljerna Add och Optima. Det går också att få egen design på dekorprofiler om så önskas. Profilerna kan ytbehandlas med anodisering, pulverlackering alternativt Decoral. Ytbehandling: Se kapitel M. Expressive dekorprofiler horisontellt kombinerat med vertikalt. D-48

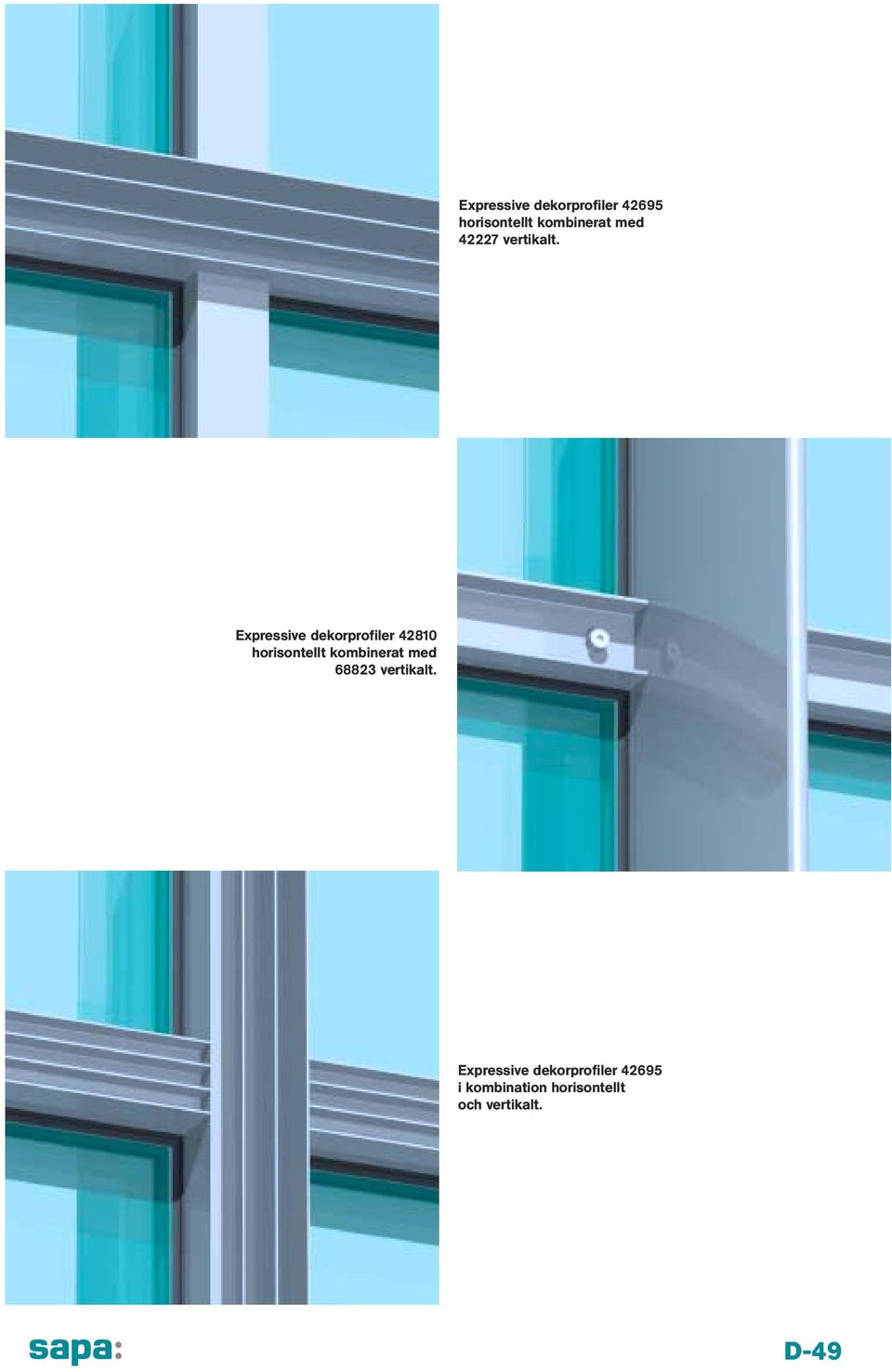

8 Expressive dekorprofiler horisontellt kombinerat med vertikalt. Expressive dekorprofiler horisontellt kombinerat med vertikalt. Expressive dekorprofiler i kombination horisontellt och vertikalt. D-49

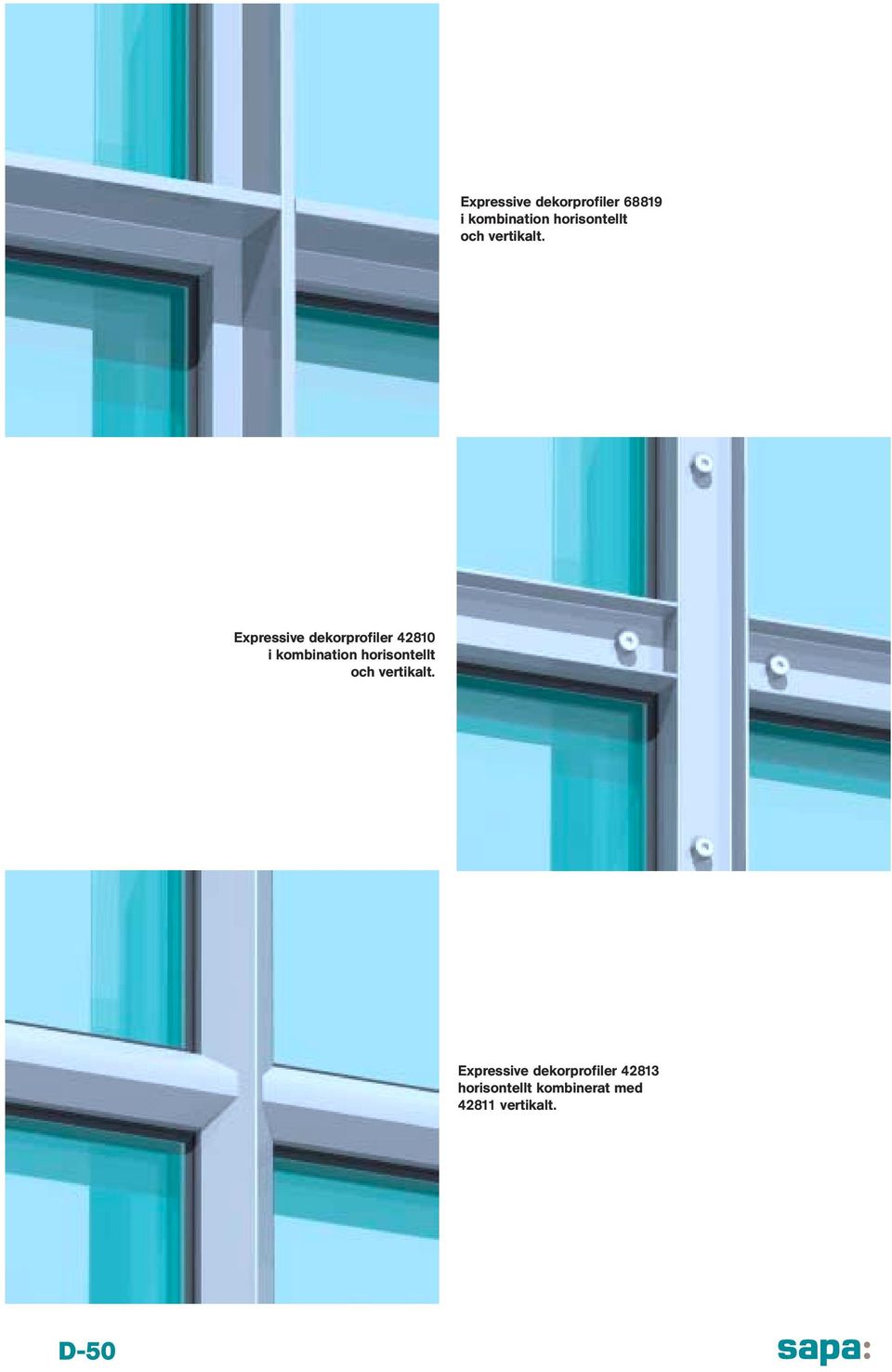

9 Expressive dekorprofiler i kombination horisontellt och vertikalt. Expressive dekorprofiler i kombination horisontellt och vertikalt. Expressive dekorprofiler horisontellt kombinerat med vertikalt. D-50

10 Fasadsystem SFB 4150 Profilsortiment dekorprofiler Add profilbredd 50mm Expressive profilbredd 50mm Optima och övriga tillgängliga dekorprofiler se sidan D-61. D-51

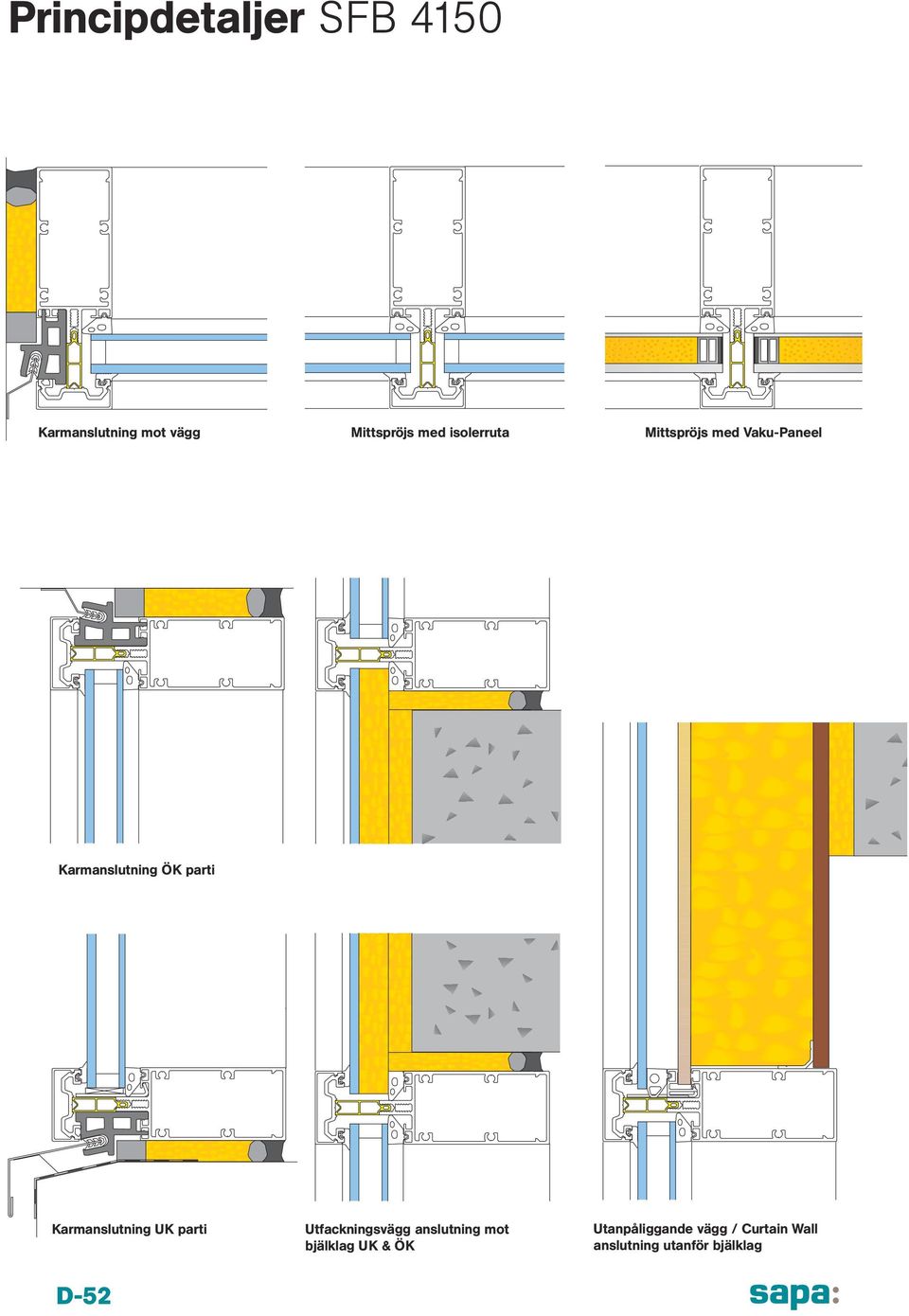

11 Principdetaljer SFB 4150 Karmanslutning mot vägg Mittspröjs med isolerruta Mittspröjs med Vaku-Paneel Karmanslutning ÖK parti Karmanslutning UK parti D-52 Utfackningsvägg anslutning mot bjälklag UK & ÖK Utanpåliggande vägg / Curtain Wall anslutning utanför bjälklag

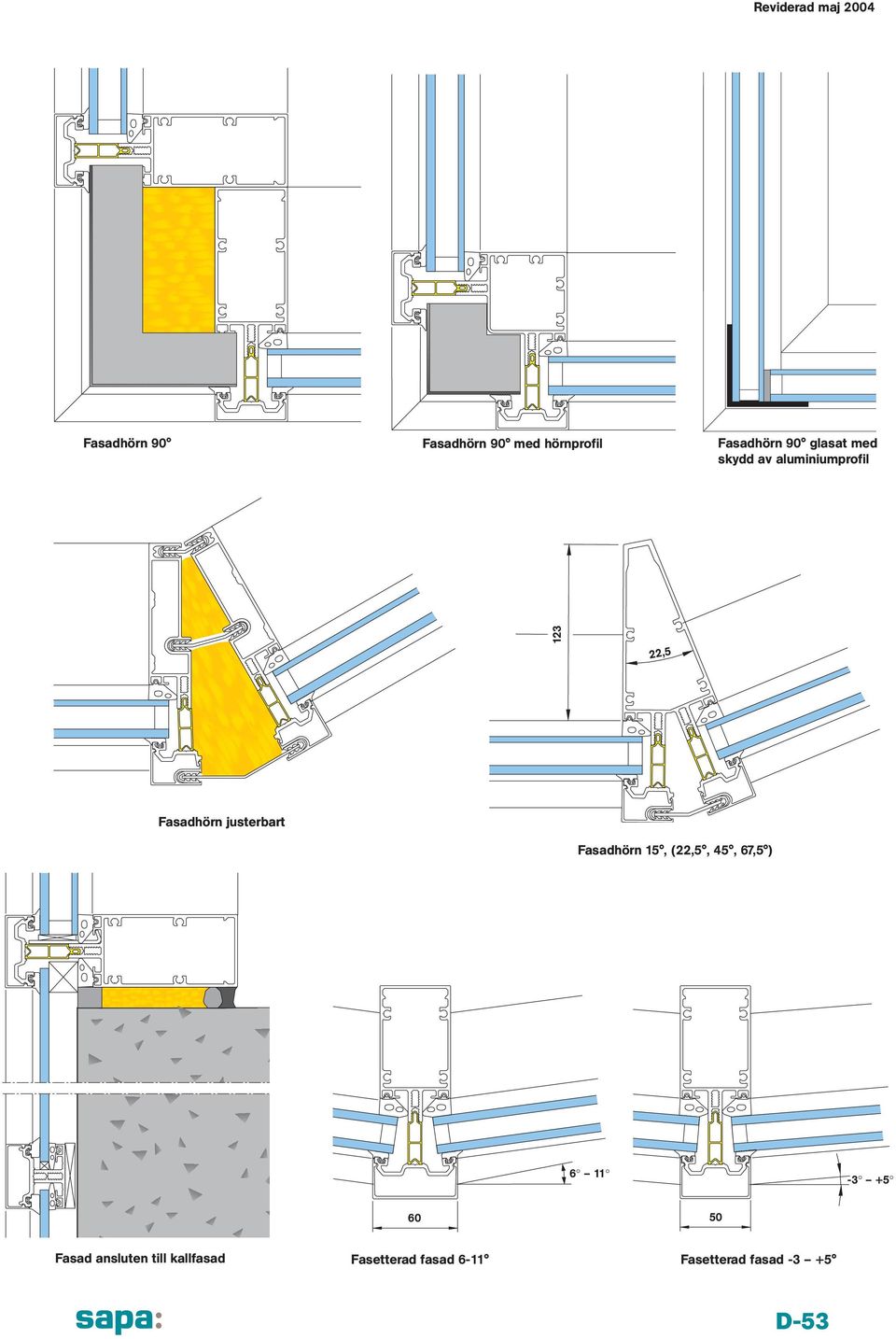

12 123 Reviderad maj 2004 Fasadhörn 90 Fasadhörn 90 med hörnprofil Fasadhörn 90 glasat med skydd av aluminiumprofil 22,5 Fasadhörn justerbart Fasadhörn 15, (22,5, 45, 67,5 ) Fasad ansluten till kallfasad Fasetterad fasad 6-11 Fasetterad fasad D-53

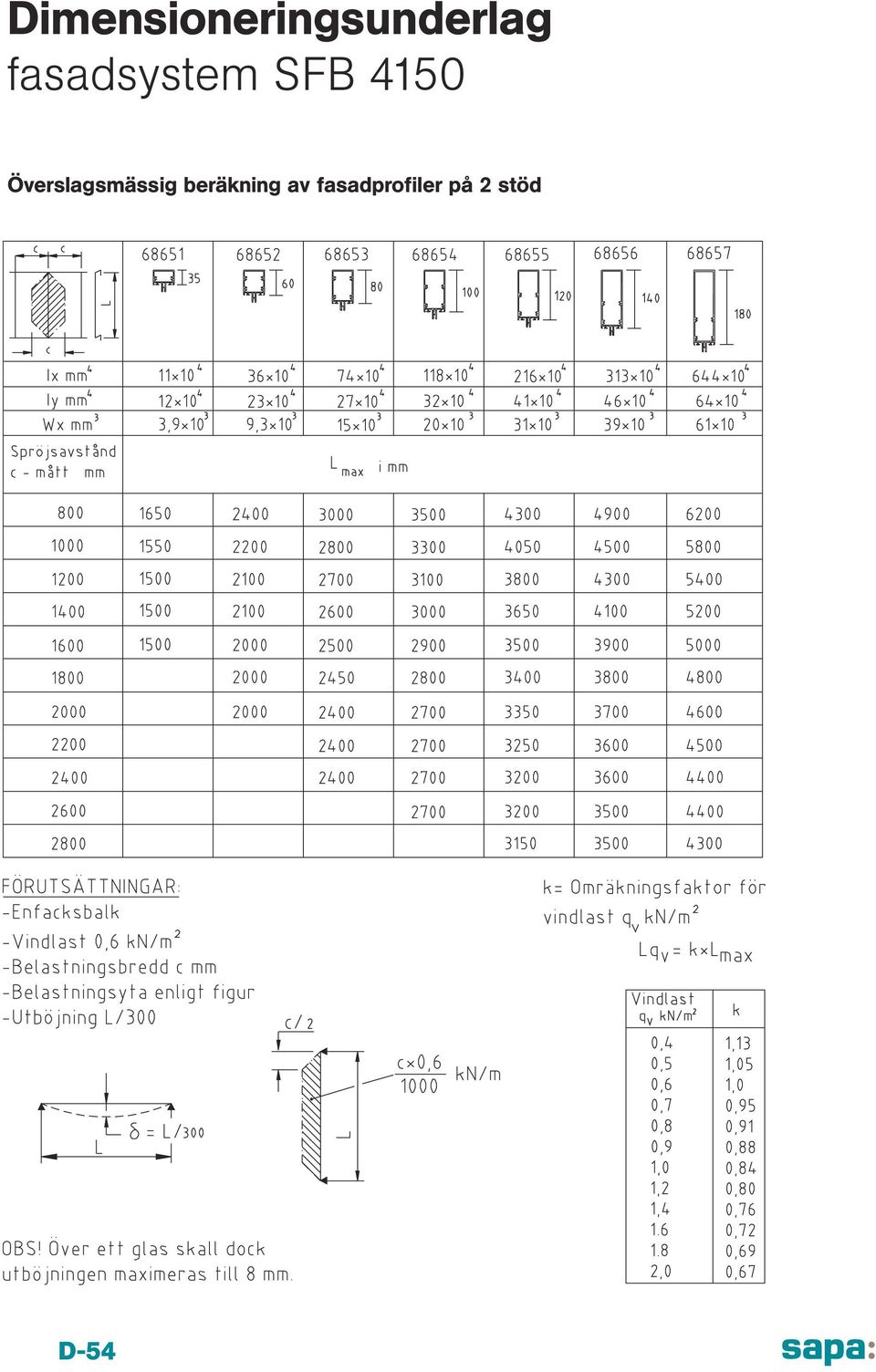

13 Dimensioneringsunderlag fasadsystem SFB 4150 Överslagsmässig beräkning av fasadprofiler på 2 stöd D-54

14 Dimensioneringsunderlag fasadsystem SFB 4150 Överslagsmässig beräkning av fasadprofiler på 3 stöd D-55
