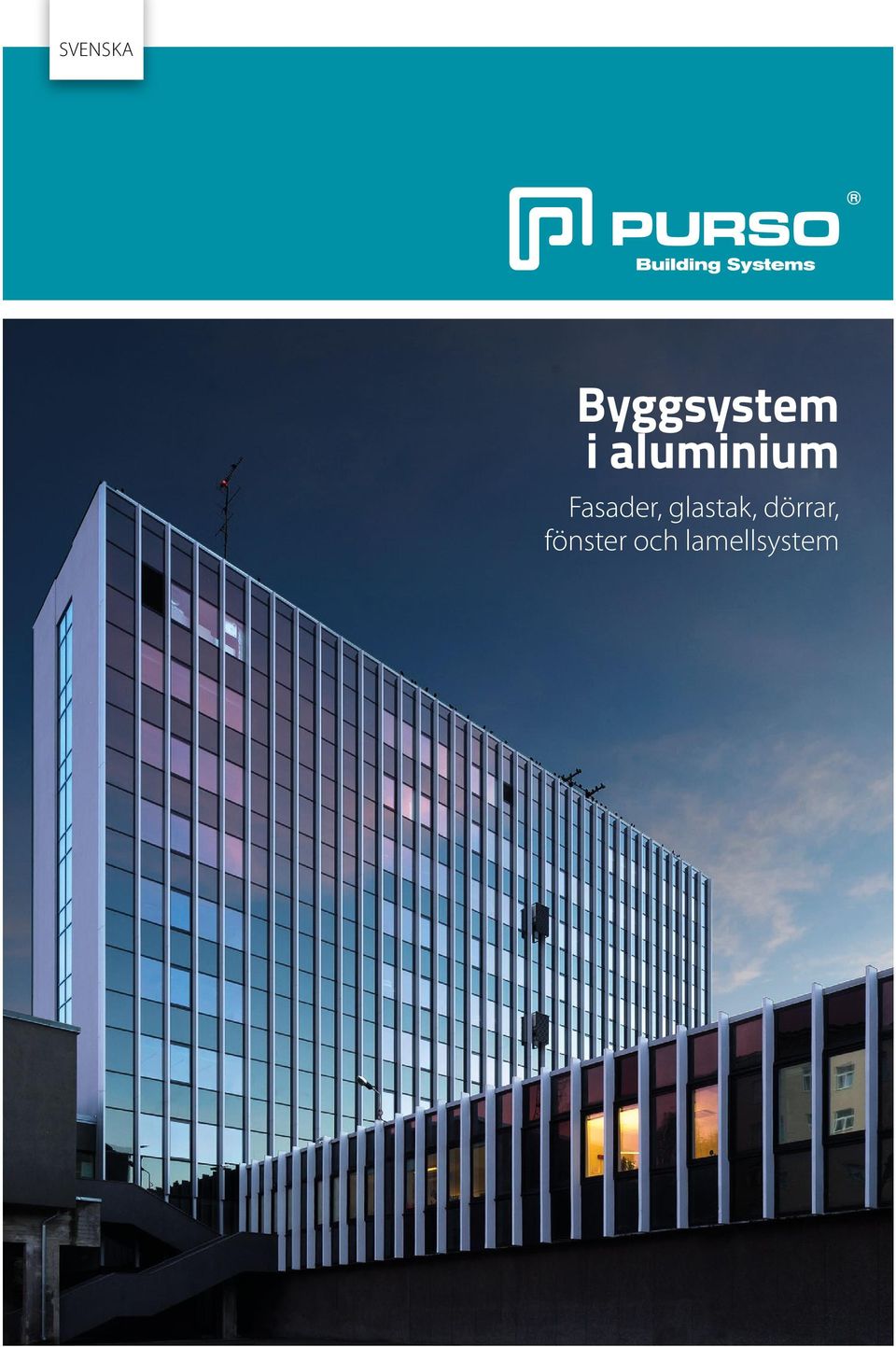

1 SVENSKA Byggsystem i aluminium Fasader, glastak, dörrar, fönster och lamellsystem 1

2 Fasader P50L/P50LE fasadsystem P50L/P50LE Fasadsystem stommens bredd 50 mm, även tillgänglig i modell P60L som är 60 mm bred djup mm 2-komponenttätningar i stommen glasning med 2K- eller 3K-isolerglas eller som fasadglasning stommarnas U f -värde från 0,65 W/m 2 K till fasadsystemen kan dörrar och fönster från Pursos serier kopplas CE-märkning enligt standard EN P50L EI30/EI60 Sektionerande fasad brandklasserna EI30 och EI60 klassificeringsrapporter enligt standard EN stomprofiler från systemet P50L djup för vertikal stomme mm horisontell stomme 127 mm stålarmering inuti stomprofilerna glasning med 2K- eller 3K-isolerglas eller som fasadglasning inåt- och utåtgående fönster i brandklass EI30 P50S Structural glazing (SG) stomprofiler från systemet P50L glasning med 2K- eller 3K-isolerglas eller som fasadglasning det innersta glaset är mekaniskt monterat på stommen och de yttersta glasen är limmade utsidan kan delvis vara försedd med lister utåtgående överkantshängt SG-fönster 2 Premium Partner in Building

Sektionerande fasad brandklasserna EI30 och EI60 klassificeringsrapporter enligt standard EN 13501-2 stomprofiler från systemet P50L djup för vertikal stomme 120 250 mm horisontell stomme 127 mm

3 PERSONLIGT UTSEENDE FÖR BYGGNADER MED FORMADE ALUMINIUMPROFILER. P50L glastak NAPSU-lameller P50L Glastak stommens bredd 50 mm djup mm stomprofilerna har kanaler för ventilation av falsutrymmen kan utrustas med kondensvattenkanaler på horisontella stommar stommar med justerbara hörn för takkupor värmeisolerad taklucka NAPSU Lamellsystem lamell- och solskyddssystem lamellerna monteras horisontellt, vertikalt eller diagonalt snabb och enkel montering av lamellerna, fästning med hjälp av NAPSU-kam ett omfattande urval olika lameller i olika storlekar nya, måttbeställda lameller kan tillverkas snabbt och förmånligt i NAPSU-systemet kan även täcken från serien P50L monteras som lameller 3

på horisontella stommar stommar med justerbara hörn för takkupor värmeisolerad taklucka NAPSU Lamellsystem lamell- och solskyddssystem lamellerna monteras horisontellt,

4 Dörrar LK90H balkongdörr LK78H Högisolerade dörrar dörrens U-värde till och med under 0,9 W/m 2 K tjocklek mm stommarnas djup 78 mm ytmonterade eller dolda gångjärn största tillåtna vikt för dörrblad 120 kg - inåt- och utåtgående dörrar/pardörrar LK78 Isolerade dörrar dörrens U-värde från 1,1 W/m 2 K tjocklek mm stommarnas djup 78 mm ytmonterade eller dolda gångjärn största tillåtna vikt för dörrblad 120 kg - inåt- och utåtgående dörrar/pardörrar - skjutdörrar - vindfång LK90H Balkongdörrar dörrens U-värde till och med under 0,9 W/m 2 K tjocklek mm stommarnas djup 90 mm ytmonterade eller dolda gångjärn största tillåtna vikt för dörrblad 120 kg Euro Groove-fåra för standardbeslag flerpunktslåsning låsning i vädringsläge - utåtgående balkongdörrar och balkongpardörrar 4 Premium Partner in Building

tillåtna vikt för dörrblad 120 kg - inåt- och utåtgående dörrar/pardörrar - skjutdörrar - vindfång LK90H Balkongdörrar dörrens U-värde till och med under 0,9 W/m 2 K tjocklek 33 73 mm stommarnas djup

5 FÄRDIGA LÖSNINGAR FÖR MÅNGA OLIKA ANVÄNDNINGSÄNDAMÅL. P80 branddörr P50 Oisolerade dörrar glasets eller bröstningens tjocklek 3 33 mm stommarnas djup 50 mm ytmonterade eller dolda gångjärn största tillåtna vikt för dörrblad 100 kg - inåt- och utåtgående dörrar/pardörrar - skjutdörrar - vindfång P80 Branddörrar och -väggar brandklasserna EI 2 30 och EI 2 60 typgodkänd av VTT i Finland glasning med enkla glas eller 2K-brandskyddsglas tillåtna glasdimensioner varierar beroende på glastyp aluminium- eller stålplåtar med gipsskiva emellan i bröstningen värmeisolerade stomprofiler stommarnas djup 80 mm - dörrar och pardörrar - skiljeväggar och fasta fönster PURSO SUNFLEX Vikdörrar (SF50, SF55 och SF75) isolerade och oisolerade systemalternativ dörrarnas U-värde upp till 1,0 W/m 2 K stommarnas djup 50, 55 eller 75 mm beroende på system fördelning av dörrelement och vikriktning kan fritt väljas enkel montering av element dörrbladets höjd högst mm olika tröskellösningar möjliga - altandörrar och mellandörrar - inåt- och utåtgående dörrar 5

dörrar/pardörrar - skjutdörrar - vindfång P80 Branddörrar och -väggar brandklasserna EI 2 30 och EI 2 60 typgodkänd av VTT i Finland glasning med enkla glas eller 2K-brandskyddsglas tillåtna

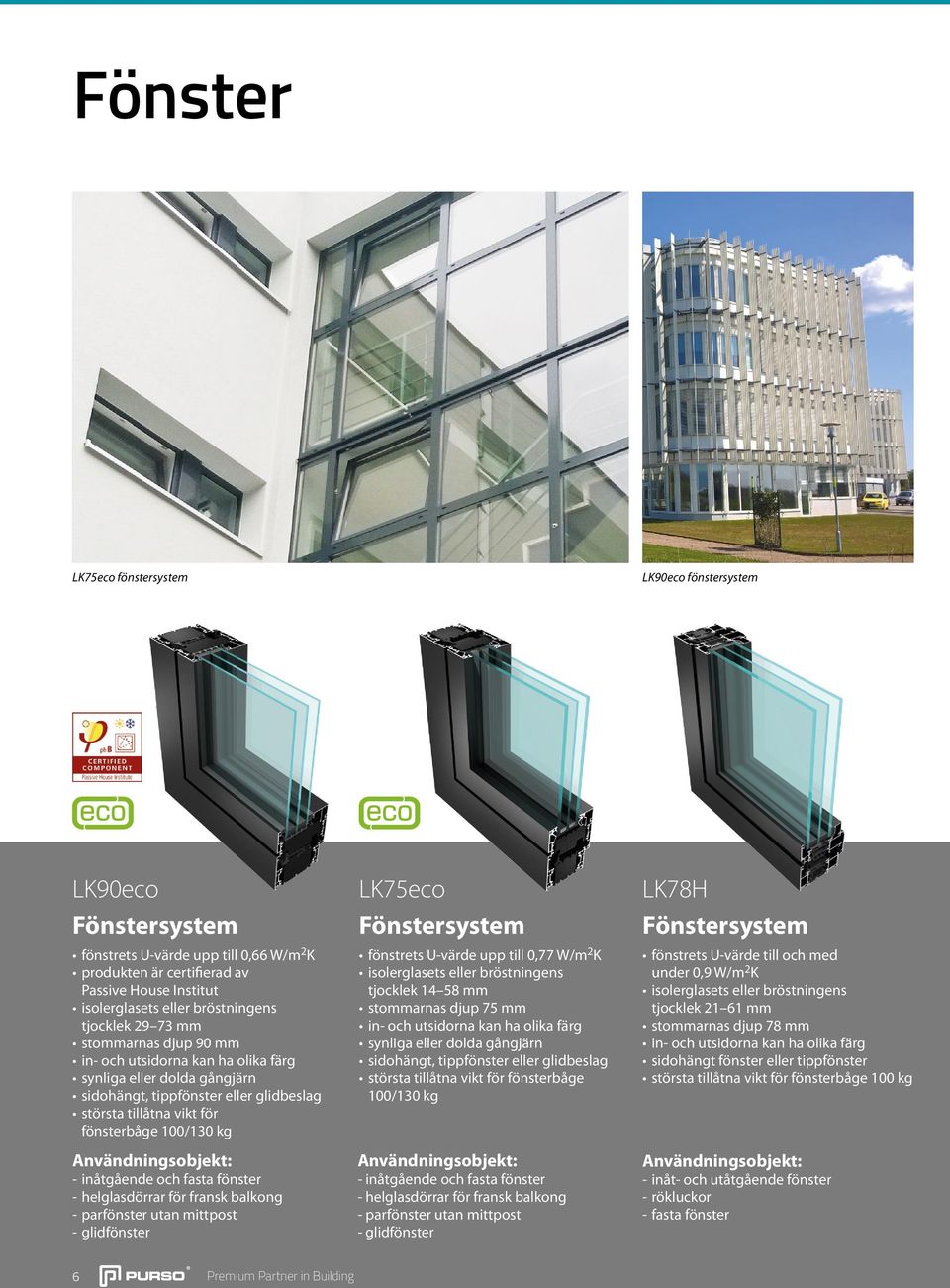

6 Fönster LK75eco fönstersystem LK90eco fönstersystem LK90eco Fönstersystem fönstrets U-värde upp till 0,66 W/m 2 K produkten är certifierad av Passive House Institut tjocklek mm stommarnas djup 90 mm synliga eller dolda gångjärn sidohängt, tippfönster eller glidbeslag största tillåtna vikt för fönsterbåge 100/130 kg - inåtgående och fasta fönster - helglasdörrar för fransk balkong - parfönster utan mittpost - glidfönster LK75eco Fönstersystem fönstrets U-värde upp till 0,77 W/m 2 K tjocklek mm stommarnas djup 75 mm synliga eller dolda gångjärn sidohängt, tippfönster eller glidbeslag största tillåtna vikt för fönsterbåge 100/130 kg - inåtgående och fasta fönster - helglasdörrar för fransk balkong - parfönster utan mittpost - glidfönster LK78H Fönstersystem fönstrets U-värde till och med under 0,9 W/m 2 K tjocklek mm stommarnas djup 78 mm sidohängt fönster eller tippfönster största tillåtna vikt för fönsterbåge 100 kg - inåt- och utåtgående fönster - rökluckor - fasta fönster 6 Premium Partner in Building

parfönster utan mittpost - glidfönster LK75eco Fönstersystem fönstrets U-värde upp till 0,77 W/m 2 K tjocklek 14 58 mm stommarnas djup 75 mm synliga eller dolda gångjärn sidohängt, tippfönster eller

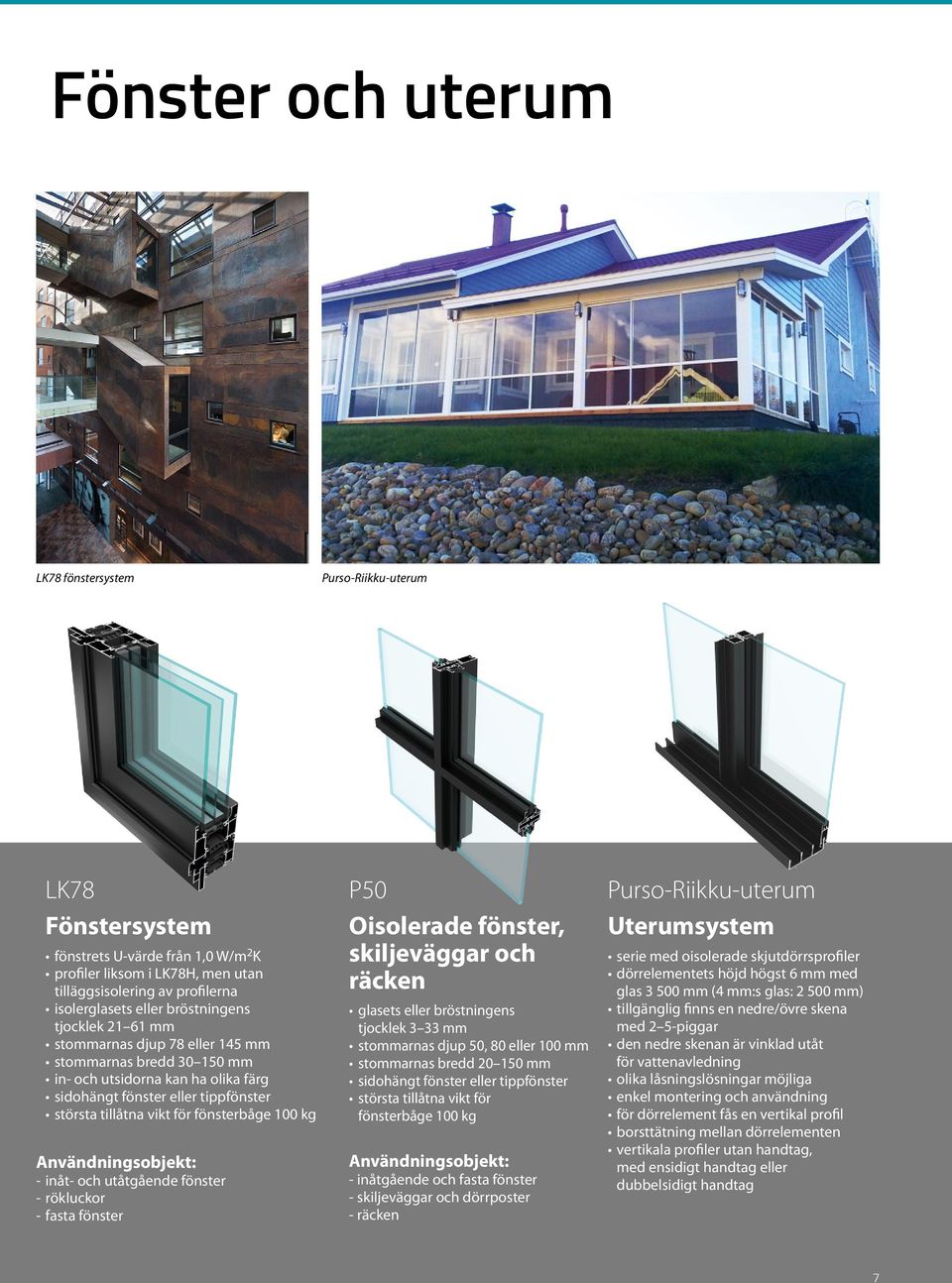

7 Fönster och uterum LK78 fönstersystem Purso-Riikku-uterum LK78 Fönstersystem fönstrets U-värde från 1,0 W/m 2 K profiler liksom i LK78H, men utan tilläggsisolering av profilerna tjocklek mm stommarnas djup 78 eller 145 mm stommarnas bredd mm sidohängt fönster eller tippfönster största tillåtna vikt för fönsterbåge 100 kg - inåt- och utåtgående fönster - rökluckor - fasta fönster P50 Oisolerade fönster, skiljeväggar och räcken glasets eller bröstningens tjocklek 3 33 mm stommarnas djup 50, 80 eller 100 mm stommarnas bredd mm sidohängt fönster eller tippfönster största tillåtna vikt för fönsterbåge 100 kg - inåtgående och fasta fönster - skiljeväggar och dörrposter - räcken Purso-Riikku-uterum Uterumsystem serie med oisolerade skjutdörrsprofiler dörrelementets höjd högst 6 mm med glas mm (4 mm:s glas: mm) tillgänglig finns en nedre/övre skena med 2 5-piggar den nedre skenan är vinklad utåt för vattenavledning olika låsningslösningar möjliga enkel montering och användning för dörrelement fås en vertikal profil borsttätning mellan dörrelementen vertikala profiler utan handtag, med ensidigt handtag eller dubbelsidigt handtag 7

P50 Oisolerade fönster, skiljeväggar och räcken glasets eller bröstningens tjocklek 3 33 mm stommarnas djup 50, 80 eller 100 mm stommarnas bredd 20 150 mm sidohängt fönster eller tippfönster största

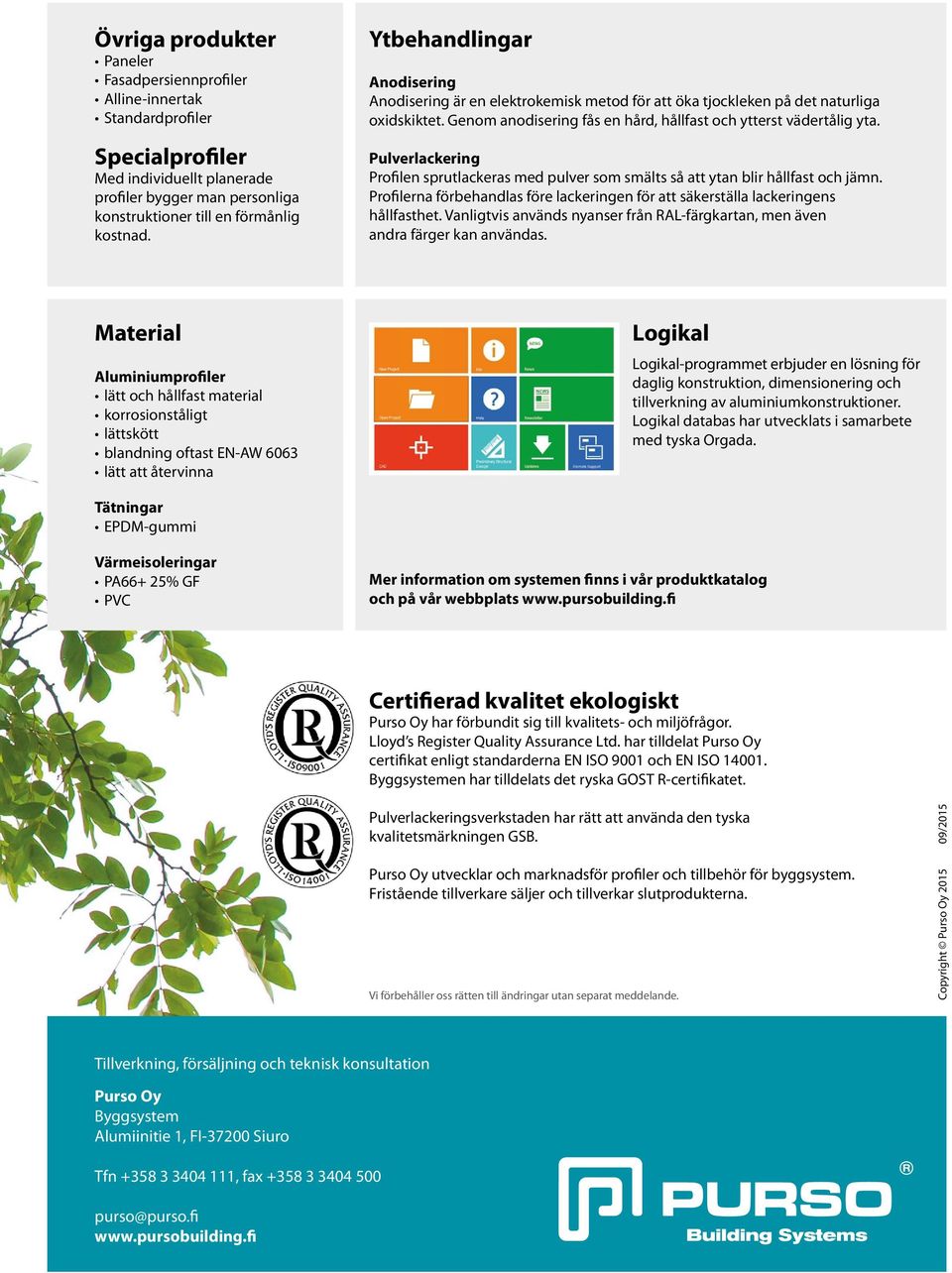

8 Övriga produkter Paneler Fasadpersiennprofiler Alline-innertak Standardprofiler Specialprofiler Med individuellt planerade profiler bygger man personliga konstruktioner till en förmånlig kostnad. Ytbehandlingar Anodisering Anodisering är en elektrokemisk metod för att öka tjockleken på det naturliga oxidskiktet. Genom anodisering fås en hård, hållfast och ytterst vädertålig yta. Pulverlackering Profilen sprutlackeras med pulver som smälts så att ytan blir hållfast och jämn. Profilerna förbehandlas före lackeringen för att säkerställa lackeringens hållfasthet. Vanligtvis används nyanser från RAL-färgkartan, men även andra färger kan användas. Material Aluminiumprofiler lätt och hållfast material korrosionståligt lättskött blandning oftast EN-AW 6063 lätt att återvinna Logikal Logikal-programmet erbjuder en lösning för daglig konstruktion, dimensionering och tillverkning av aluminiumkonstruktioner. Logikal databas har utvecklats i samarbete med tyska Orgada. Tätningar EPDM-gummi Värmeisoleringar PA66+ 25% GF PVC Mer information om systemen finns i vår produktkatalog och på vår webbplats Certifierad kvalitet ekologiskt Purso Oy har förbundit sig till kvalitets- och miljöfrågor. Lloyd s Register Quality Assurance Ltd. har tilldelat Purso Oy certifikat enligt standarderna EN ISO 9001 och EN ISO Byggsystemen har tilldelats det ryska GOST R-certifikatet. Pulverlackeringsverkstaden har rätt att använda den tyska kvalitetsmärkningen GSB. Purso Oy utvecklar och marknadsför profiler och tillbehör för byggsystem. Fristående tillverkare säljer och tillverkar slutprodukterna. Vi förbehåller oss rätten till ändringar utan separat meddelande. Copyright Purso Oy /2015 Tillverkning, försäljning och teknisk konsultation Purso Oy Byggsystem Alumiinitie 1, FI Siuro Tfn , fax purso@purso.fi

Pulverlackering Profilen sprutlackeras med pulver som smälts så att ytan blir hållfast och jämn. Profilerna förbehandlas före lackeringen för att säkerställa lackeringens hållfasthet.
