1 Building Concept WICLINE 77 Industrial

2 Fast parti i industri/fasaddesign med fönstertyp, dold båge Fasta parti i industri/fasaddesign med fönster WICLINE 77 Industrial Traditionell arkitektur modern design Fasta parti i industri/fasaddesign med fönster Fönster i industridesign

3 100 mm Slim design 50/18 mm Standard 54/22 mm 124 mm Slim design 50/18 mm Standard 54/22 mm Elementbyggnation 74/42 mm Konstruktionsalternativ - vertikal

4 93 mm Slim design 50/18 Standard 54/22 mm 107 mm Slim design 10/72/22 Konstruktionsalternativ - vertikal

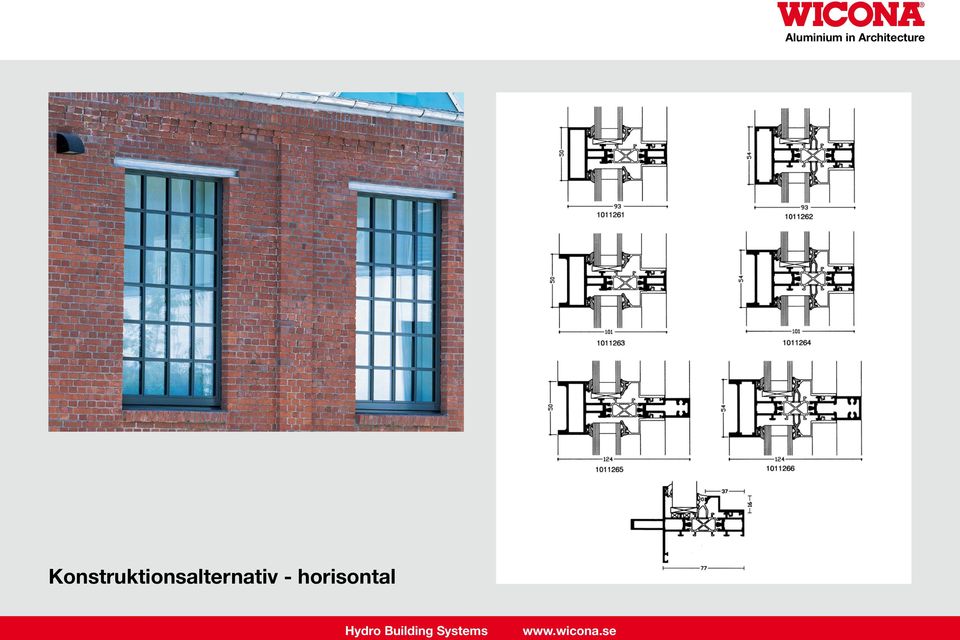

5 Konstruktionsalternativ - horisontal

6 Öppningsbara element Öppningsvarianter Sidohängt Sido/underkantshängt Underkantshängt Parfönster utan mittpost Kombination fast över- och underljus samt öppningsbart överljus Mått Max Bredd x höjd Min Bredd x höjd Min Bredd x höjd 1300 x 1700 mm 450 x 600 mm (sidohängt, sido/underkantshängt) 600 x 450 mm (underkantshängt)

7 stålfönsterdesign Dold båge Öppningsbara element - Designvarianter

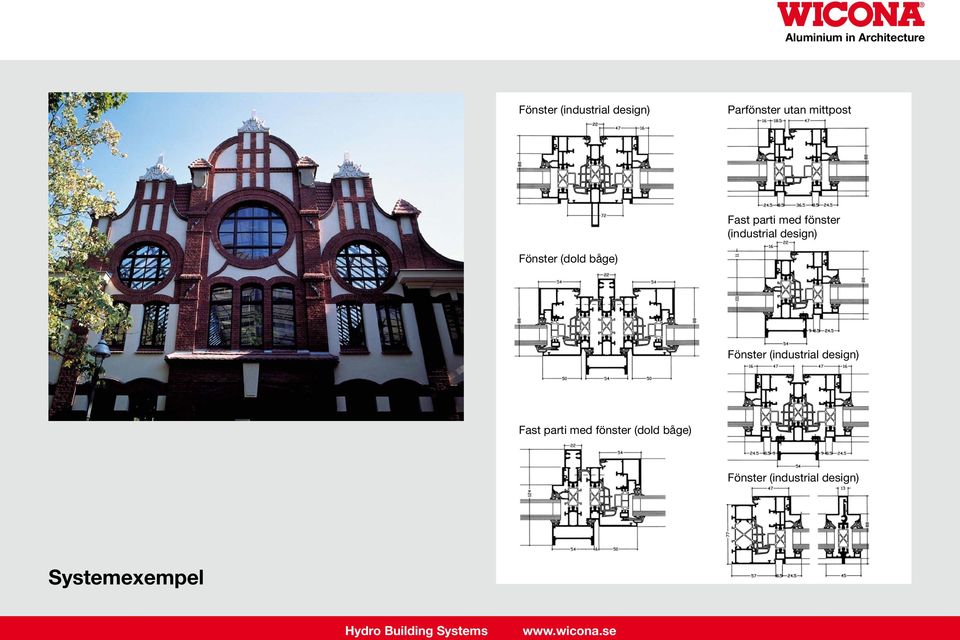

8 Fönster (industrial design) Parfönster utan mittpost Fast parti med fönster (industrial design) Fönster (dold båge) Fönster (industrial design) Fast parti med fönster (dold båge) Fönster (industrial design) Systemexempel

9 Spröjs 45/18 mm Spröjs 28 mm Systemalternativ - fönsterspröjs

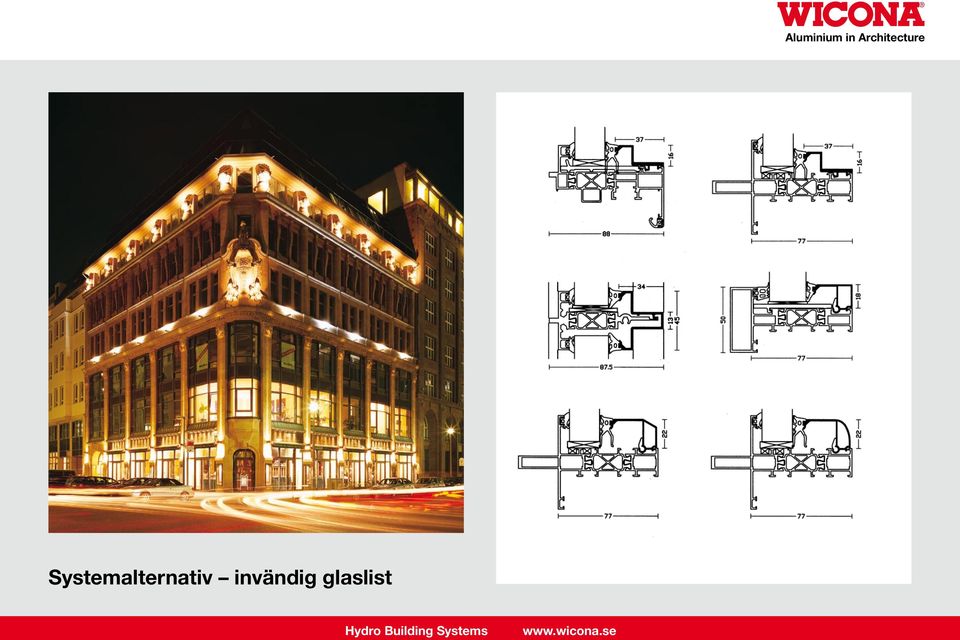

10 Systemalternativ invändig glaslist

11 Kombination med fasad WICTEC 50

12 Systemalternativ anslutning byggnadsstomme

13 Fönsterbeslag WICSTAR Handtagsalternativ Handtag med utanpåliggande mekanism Handtag med rosett och falsmekanism Rosettlöst handtag med falsmekanism. Samtliga varianter i låsbart alternativ - tryckknapp alt. nyckel Löst handtag (vaktmästarhandtag) Fönsterbeslag Standardbeslag max 100 kg Dolda beslag max 100 kg

14 Design Detaljer som gör skillnaden Patenterade expanderande hörnvinklar och spröjsförbindningar garanterar plana ytor Spröjsprofiler med 0,2 mm lägre djup (undvikande av osthyveleffekt ) Plana vingar försäkras genom patenterade styrbleck Större glasyta genom ny geometri av glastätning Större area glas genom lägre glaslister, 18 alt. 22 mm Glaslister av hålprofilstyp garanterar 90 hörn Slitsade invändiga glasningsgummi ger smidiga hörnövergångar Inga synliga snittytor genom systemanpassade täckningsdetaljer Ny isolerstegsgeometri ger planare fals för fönsterbågen Volymutfyllande list i fönsterfals döljer isolersteg Spröjsbredder från 28 mm Fönstergångjärn i dolt alt. standardutförande Dräneringskappa komposit i flera standardkulörer alt. dräneringskappa i aluminium ytbehandlad i önskad kulör eller anodisering

15 Funktion Isolering Patenterad isolerstegsteknik genom isolersteg i X-geometri Volymutfyllande mittätning Invändiga systempositionerade klimatskärmar Täthet Glasgummilister med patenterad geometri och av två material (Epdm och cell-epdm) Anslagslister av två material, cell-epdm som anslagsmaterial Hållbarhet Nyutvecklad hörn- och spröjsförbindning med injektionsteknik ökar fönsterbågens möjlighet för belastning Skötsel Plana glasningsgummlister för enklare glasputsning Slätare fönsterfals ger mindre utrymme för smutssamlingar Täckningsdetaljer ger inga utrymmen för smutssamlingar Nyutvecklad beslagsserie betyder lätt utbytbara fönsterbeslag Dräneringskappa med säkerställd fix-funktion Glasningsgummilist med färgkod förenklar komplettering vid behov Transportsäkring Vid produkterleveranser med glasning på byggarbetsplats, levereras glaslisten monterad och säkerställs med produktanpassade clips.

16 Prestanda U-värde över profilsnitt: 1,4 W/m 2 K enl. SS-EN Inbrottskydd: Klass 1-3 enl. SS-EN Ljudisolering: R W 47dB enl. SS-EN Regntäthet: Klass 9A enl. SS-EN Lufttäthet: Klass 4 enl. SS-EN Systemtest: RAL R6636/1 (funktionstest IFT Rosenheim)
