1 Produktöversikt Klimatlisten kompletterar värmebehovet vid höga glasfasader där en golvstående konvektor eller annan uppvärmningstyp ej orkar hålla emot kalluftsavglidningen. Klimatlisten placeras mellan stående fasadpelare i en höjd av 3 till 4 meter. Detta då en golvplacerad värmeenhet oftast enbart lyfter den uppvärmda luften upp emot 3 meter över golv. Vid mycket höga glasfasader kan man således placera klimatlist i flera höjdnivåer och då exempelvis med ett inbördes avstånd på cirka 3 meter. Vid långa glasfasader kan synliga rörledningar vara ett problem. För att undvika detta är matarrören förlagda i själva klimatlisten och resultatet blir en värmeinstallation som integreras i fasaden. Listen finns i flera storlekar som vi designar i samråd med VVS-konsult och arkitekt. Stockholm Älvsjömässan utbyggnad 2009

2 Teknisk specifikation Lilla Klimatlisten Lilla Klimatlistens höjd och djup är anpassad till de flesta fasadprofilerna som förekommer. Höjden på listen med 62 mm motsvarar måtten på tvärliggande profilerna och djupet på listen med 100 mm är anpassad till de stående profilerna. Vidare anpassar vi listens färg till färgen på fasadprofilerna. Färgangivelsen skall då göras i RAL eller NCS färgsystem. Lilla Klimatlisten med höjdmått 62 mm och djup 100 mm är i aluminiummaterial och levereras i tvådelad 90-graders vinkellist. Den lilla Klimatlisten kan även tillverkas i stålmaterial i samma utseende i höjdmått från min 50 till 60 mm och djup från min 70 mm till 120 mm. Värmedelen består av vår kamflänskonvektor DUO80 40x50 mm i stålmaterial lackerat i standard svart eller som tilläggskostnad i listens färg. Längden på denna kamflänskonvektor väljs som standard 300 mm kortare än listlängden. Lilla Klimatlisten är avsedd att kunna fästas direkt i den tvärliggande fasadprofilen med kraftiga nitar eller självborrande skruvar. Skulle detta inte vara möjligt så kan vi tillhandahålla speciella konsoler (se under tillbehör) anpassade till fasadutförandet. Den lilla Klimatlisten kräver ingen service då inga rörliga delar förekommer och placeringen gör att nedsmutsning ej förekommer i större omfattning. För drift- och skötselinstruktioner se vår drift- och skötselinstruktion. Anslutningssystem och planeringsinformation under installations- och planeringssidor. EFFEKTANGIVELSE: Värmeavgivning per löpmeter kamflänskonvektor, ej listlängd är enligt följande: Framledningstemperatur 60 C, glas 14 C, Framledningstemperatur 50 C, glas 14 C, Framledningstemperatur 60 C, glas 20 C, Framledningstemperatur 50 C, glas 20 C, 174 W/m 120 W/m 142 W/m 91 W/m Dock rekommenderar vi att beräkna listen med 125 W/m vid 60 /45 /20. Anmärkning: Delvis tillkommer även värmeavgivningen från returledningen.

3 Teknisk specifikation Stora Klimatlisten Stora Klimatlisten kan tillverkas i flera storlekar i högkant och liggande utförandet. Minsta djup 70 mm och största höjd 220 mm. Vidare anpassar vi listens färg till färgen på fasadprofilerna. Färgangivelsen skall då göras i RAL eller NCS färgsystem. Stora Klimatlisten är i stålplåt och levereras i tvådelad 90-graders vinkellist. Värmedelen består av vår kamflänskonvektor DUO80 minsta djup 50 mm, största höjd 160 mm i stålmaterial lackerat i standard svart eller som tilläggskostnad i listens färg. Skillnaden mot lilla Klimatlisten är att kamflänskonvektorn är större i stora Klimatlisten. Längden på denna kamflänskonvektor väljs som standard 300 mm kortare än listlängden. Stora Klimatlisten är avsedd att kunna fästas direkt i den tvärliggande fasadprofilen med kraftiga nitar eller självborrande skruvar. Skulle detta inte vara möjligt så kan vi tillhandahålla speciella konsoler (se under tillbehör) anpassade till fasadutförandet. Den stora Klimatlisten kräver ingen service då inga rörliga delar förekommer och placeringen gör att nedsmutsning ej förekommer i större omfattning. För drift- och skötselinstruktioner se vår driftoch skötselinstruktion. Anslutningssystem och planeringsinformation under installations- och planeringssidor. EFFEKTANGIVELSE: Värmeavgivning per löpmeter kamflänskonvektor, ej listlängd är enligt följande: Storlek DUO80 = 40/100 Höjd = 40 mm, Djup = 100 mm Framledningstemperatur 60 C, glas 14 C, 314 W/m Framledningstemperatur 50 C, glas 14 C, 219 W/m Framledningstemperatur 60 C, glas 20 C, 256 W/m Framledningstemperatur 50 C, glas 20 C, 166 W/m Storlek DUO80 = 80/50 Höjd = 80 mm, Djup = 50 mm Framledningstemperatur 60 C, glas 14 C, 239 W/m Framledningstemperatur 50 C, glas 14 C, 167 W/m Framledningstemperatur 60 C, glas 20 C, 195 W/m Framledningstemperatur 50 C, glas 20 C, 126 W/m Anmärkning: Delvis tillkommer även värmeavgivningen från returledningen.

4 Måttspecifikation Jämtland Värmedel DUO80, 120/50 eller 160/50 mm. Även i mindre höjder som 80/50 eller 40/50 mm (lilla Klimatlisten) Värmeavgivning vid 60 /45 /20, 210 W/lpm kamflänslängd vid storlek 160/50 och vid storlek 120/ W/lpm kamflänslängd. Tillopp/Retur ansl. DN15 inv. gängning. Inklädnadsmått, höjd 150 eller 180 mm och bredd 115 mm. Ej längre seriekoppling än max 15 meter. (Skruvarna visar skruvpunkter)

5 Måttspecifikation Sörmland Värmedel DUO80, 40/100 mm. Värmeavgivning vid 60 /45 /20, 230 W/lpm kamflänslängd. Tillopp/Retur ansl. DN15 inv. gängning. Inklädnadsmått, höjd 65 mm och bredd 130 mm. Ej längre seriekoppling än max 15 meter. (Skruvarna visar skruvpunkter)

6 Måttspecifikation Hälsingland Värmedel DUO80, 160/50 mm. Värmeavgivning vid 60 /45 /20, 214 W/lpm kamflänslängd. Tillopp/Retur ansl. DN15 inv. gängning. Inklädnadsmått, höjd 180 mm och bredd 80 mm. Ej längre seriekoppling än max 15 meter. (Skruvarna visar skruvpunkter)

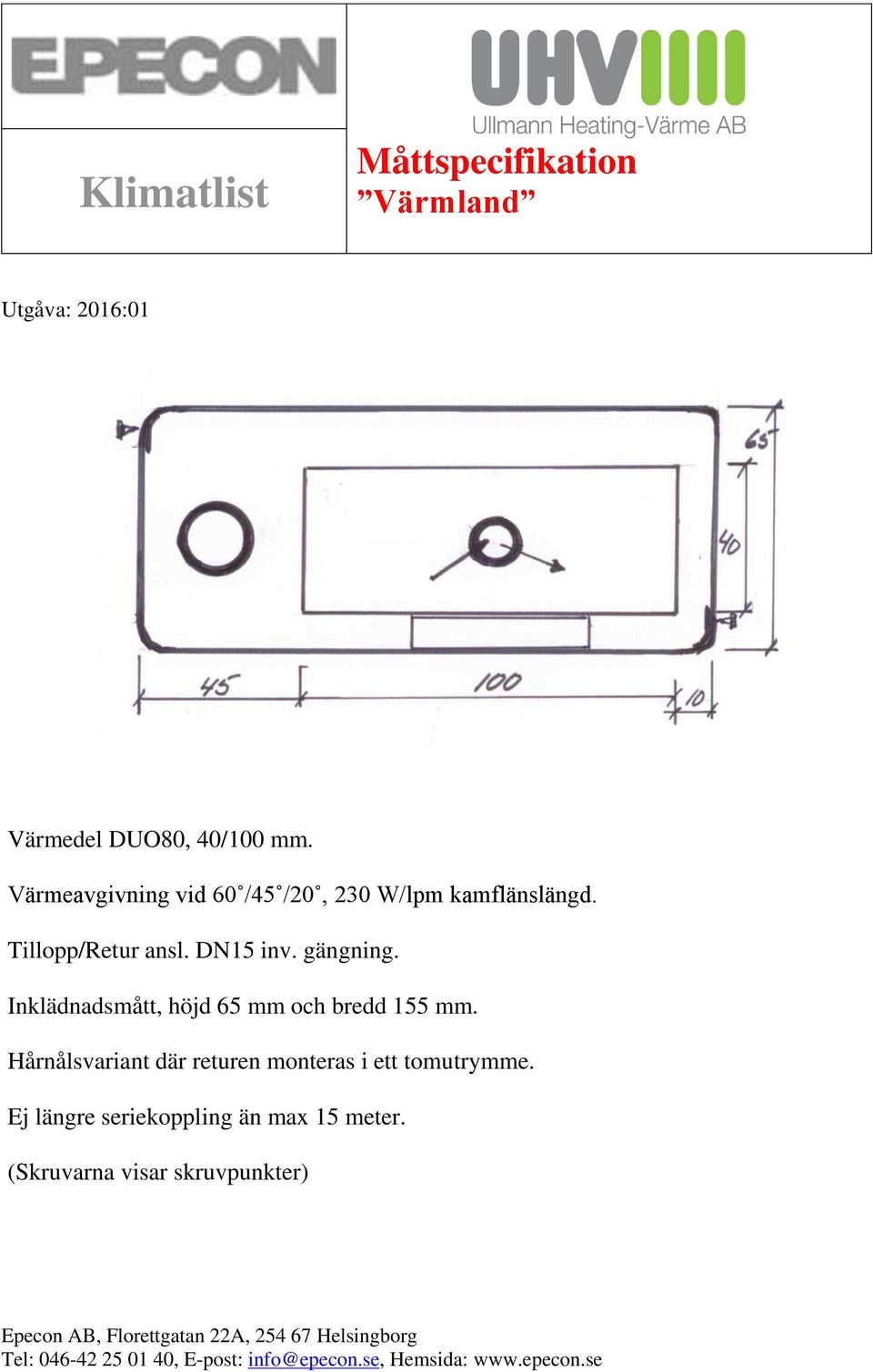

7 Måttspecifikation Värmland Värmedel DUO80, 40/100 mm. Värmeavgivning vid 60 /45 /20, 230 W/lpm kamflänslängd. Tillopp/Retur ansl. DN15 inv. gängning. Inklädnadsmått, höjd 65 mm och bredd 155 mm. Hårnålsvariant där returen monteras i ett tomutrymme. Ej längre seriekoppling än max 15 meter. (Skruvarna visar skruvpunkter)

8 Måttspecifikation Gotland Värmedel DUO80, 40/50 mm. Värmeavgivning vid 60 /45 /20, 125 W/lpm kamflänslängd. Tillopp/Retur ansl. DN15 inv. gängning. Inklädnadsmått, höjd 70 mm och bredd 70 mm. Ej längre seriekoppling än max 15 meter. (Skruvarna visar skruvpunkter)

9 Anslutningsvarianter VIKT OCH VATTENINNEHÅLL DUO80 Kamflänskonvektor Klimatlistinklädnad BD 50 BD 100 BD 100 BD 120 BD 160 BH 40 kg/m 2,3 4,5 l/m 0,18 0,36 BH 62 kg/m 2,8 3,2 3,8 BH 80 kg/m 4,5 9,0 l/m 0,36 0,72 BH 100 kg/m 3,5 3,8 4,6 BH 120 kg/m 6,8 13,5 l/m 0,54 1,05 BH 140 kg/m 4,2 4,6 5,3 BH 160 kg/m 9,0 18,0 l/m 0,72 1,45 BH 210 kg/m 5,6 5,8 6,5 BH = Bygghöjd BD = Byggdjup Vid beräkning av totala vikten se formel nedan: Kg/m DUO80 vikt + vattenvikt + listvikten för respektive storlek = totalvikt

10 Anslutningsvarianter Växelvis anslutning X = Kamflänskonvektor 400 mm kortare än listlängd. Längd x är begränsad till 5000 mm. Hårnålsanslutning Ensidig anslutning med monterad returledning. Ensidig hårnål seriekoppling Seriekoppling max 15 meter med returledning i listen. Kamflänskonvektorer kan vara olika långa, dock maximalt 5000 mm. T-kopplingsvariant Vinkelvariant med växelvis anslutning

11 Installationsvarianter Exempel på installationsvarianter för stora och lilla Klimatlisten. Denna installation är den som vi rekommenderar och som mest utförs. Rörledningar kan då ledas genom stående pelarna. Uppfästning direkt i horisontella profilen. Denna installation kräver vid långa avstånd mellan stående pelare väggkonsoler mot horisontellt liggande fasadprofiler, eller vid korta avstånd mellan pelarna max. 2 meter vinkelklackar under listen mot pelarna. Se tillbehörssidan.

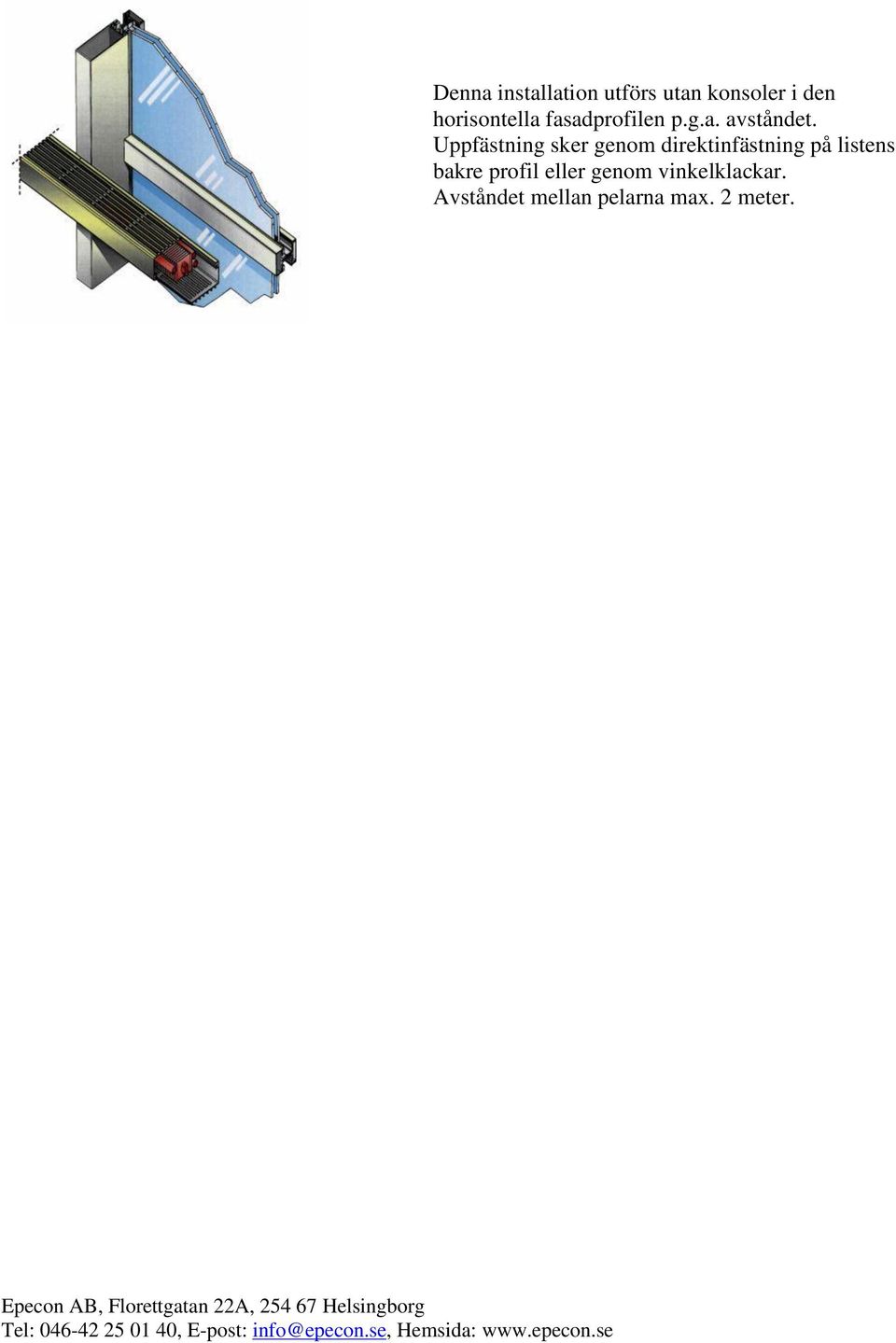

12 Denna installation utförs utan konsoler i den horisontella fasadprofilen p.g.a. avståndet. Uppfästning sker genom direktinfästning på listens bakre profil eller genom vinkelklackar. Avståndet mellan pelarna max. 2 meter.

13 Montageanvisning Montageanvisning - Aluminiumlist Montageanvisning - Stållist 1. Gummiprofil monteras i listen med avstånd på ca. 600 mm. 2. Vinkeldelen skruvas i fasadbalken med självborrande skruv eller fästes med popnit. 3. Bricka med skruv håller detalj 4 på plats, montage genom spalten i list så att rörledningar får plats. 4. Platslåsning av konvektor 5 genom plastkam 4 5. Kamflänskonvektor trycks fast i kammen Plats för rördragning (ett eller två rör). 7. Vinkeldelen monteras efter utfört montage enligt punkterna ovan och provtryckning. 1. Utgår för stållist (ingen gummilist) 2. Vinkeldelen skruvas i fasadbalken med självborrande skruv eller fästes med popnit. 3. Bricka med skruv håller detalj 4 på plats, montage genom spalten i list så att rörledningar får plats. 4. Platslåsning av konvektor 5 genom plastkam Kamflänskonvektor trycks fast i kammen Plats för rördragning (ett eller två rör). 7. Vinkeldelen monteras efter utfört montage enligt punkterna ovan och provtryckning. Listen hakas i slitsar och säkras med små medlevererade skruvar.

14 Beskrivningstext EXEMPEL PÅ BESKRIVNINGSTEXT: Klimatlist, Epecon AB, Florettgatan 22A Helsingborg. Tel: , E-post: Lilla Klimatlisten h = 62 mm, d = 100 mm. Kamflänsdel h = 40 mm, d = 50 mm. Stora Klimatlisten h = 80 mm, d = 130 mm. Kamflänsdel h = 40 mm, d = 100 mm. Beteckning Kamflänslängd Listlängd Antal KL1-1800/ mm 2100 mm 2 KL2-3400/ mm 3700 mm 1 o.s.v. Anslutningsvariant: Exempel hårnålskoppling, se ritning. Listen monteras i serie enligt ritning. Färg enligt arkitekt eller lika fasadkulör i RAL eller NCS kod. Vid behov av annan upphängning kan texten vara: Konsoler enligt leverantörens tillbehörslista eller enligt överenskommelse med Epecon AB innan leverans. OBS! Innan beställning skall måtten på byggnaden där listen skall installeras kontrolleras. Bilden visar stora listen med fasadkonsol.

15 Tillbehör Väggkonsol 194x90 mm. Väggkonsol 90x54 mm. Ändlock för insynsskydd. Infästningsvinkeldel 90. Mellan stående pelare och mall för rörgenomföring. Normalt cc 600 mm mellan infästningarna. Hörndel vid vinkelmontage. Konsolklack vid montageupplag mellan pelare.

16 Med LED-belysning
