Building Concept. WICONA High performance Climate wall products

Transkript

1 Building Concept WICONA High performance Climate wall products

2 Bild Bild Kyla/värme ev. energgideklaration Byggnad Projekt WICONA Ett komplett byggsystem Med utgångspunkt från marknadens krav presenterar vi ständigt produktnyheter som förenklar arkitektens väg från vision till verklighet. Från gällande och kommande standarder och krav är vårt ansvar att kombinera bästa funktion med högsta kvalitet. I vår forskning och utveckling vill vi bidra till långsiktig energibesparing i modern byggnation.

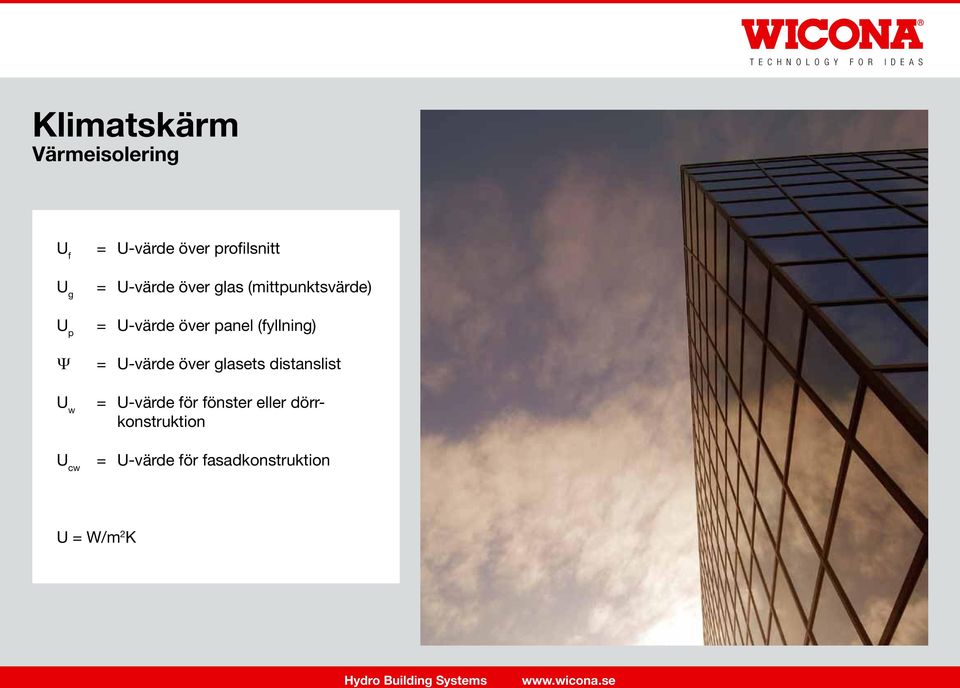

3 Klimatskärm Värmeisolering U f U g U p Ψ U w = U-värde över profilsnitt = U-värde över glas (mittpunktsvärde) = U-värde över panel (fyllning) = U-värde över glasets distanslist = U-värde för fönster eller dörrkonstruktion U cw = U-värde för fasadkonstruktion U = W/m 2 K

4 Fasadsystem Stick wall Bild Projektbild WICTEC 50/60 WICTEC 50/60HI WICTEC 50/60HI WICTEC 50/60HI WICTEC 50/60HI (PH) (6) mm** mm** mm** mm** mm** *U f -värde: ~ 2,0 W/m 2 K 1,4 W/m 2 K 1,25 W/m 2 K 1,1 W/m 2 K 0,74 W/m 2 K WICONAs std stick-wall fasad erbjuder flera möjligheter för förbättrade U-värden Lufttäthet klass AE enl. SS-EN12152 *U f -värde = U-värde över profilsnitt enl. SS-EN10077 / SS-EN13947:2006 ** Glastjocklek

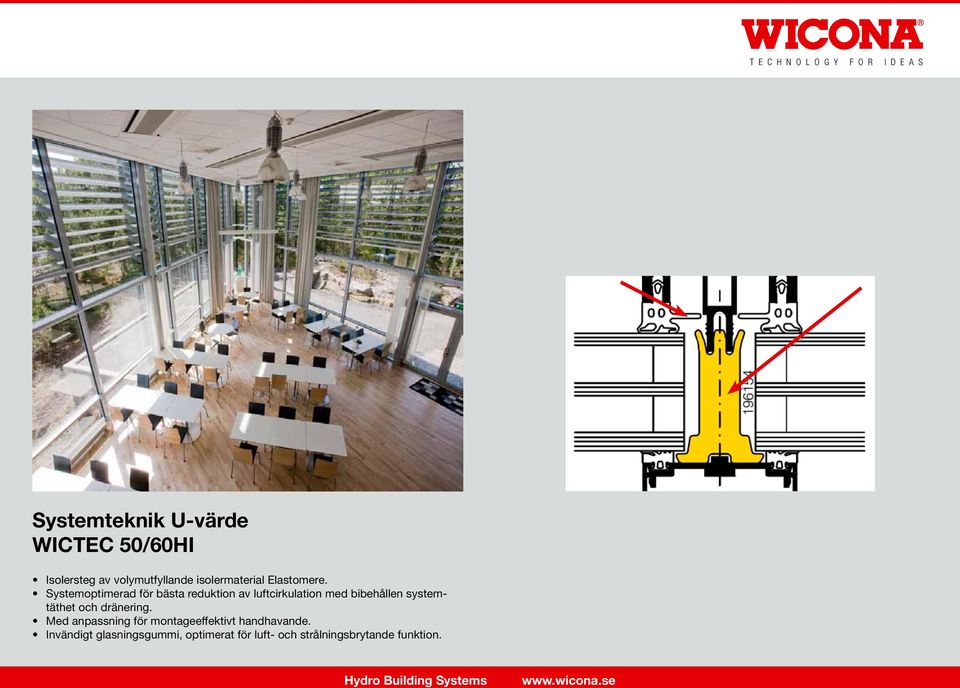

5 Bild Detaljbild av fasad Systemteknik U-värde WICTEC 50/60HI Isolersteg av volymutfyllande isolermaterial Elastomere. Systemoptimerad för bästa reduktion av luftcirkulation med bibehållen systemtäthet och dränering. Med anpassning för montageeffektivt handhavande. Invändigt glasningsgummi, optimerat för luft- och strålningsbrytande funktion.

6 Helglasfasad Structural sealent glazing WICTEC 50SG WICTEC 50SG HI WICLINE SG mm** mm** *U f -värde: 2,2 W/m²K 1,5 W/m²K 1,5 W/m²K Lufttäthet klass AE enl. SS-EN12152 *U f -värde = U-värde över profilsnitt enl. SS-EN10077 / SS-EN13947:2006 ** Glastjocklek

7 WICTEC 50SG Einbau Vorklotz und Glashalter Assembly of glazing shim and glass holder Konstruktionspunkt Construction point T E C H N O L O G Y F O R I D E A S E1 / (E3S / E2 / (E3,E3S) Montage Halter Zuschnitt Dämmleiste Montage Vorklotz Mounting glass holder Cutting thermal break profile Mounting glazing shim WICONA SEC DOC Systemteknik U-värde WICTEC 50SG HI Tilläggsisolering och bottenlist av volymutfyllande isolermaterial av Elastomere Invändigt glasningsgummi, optimerat för luft- och strålningsbrytande funktion. Infästningsdetalj med integrerat isolersteg, minimal transmissionsyta och optimerat reducerat infästningspunkter. Infästningskanal invändigt placerad för minskad transmission.

8 DESIGNVARIANTER DESIGN BAS SLIM DESIGN INDUSTRIAL DESIGN PROJEKT / FRI DESIGN

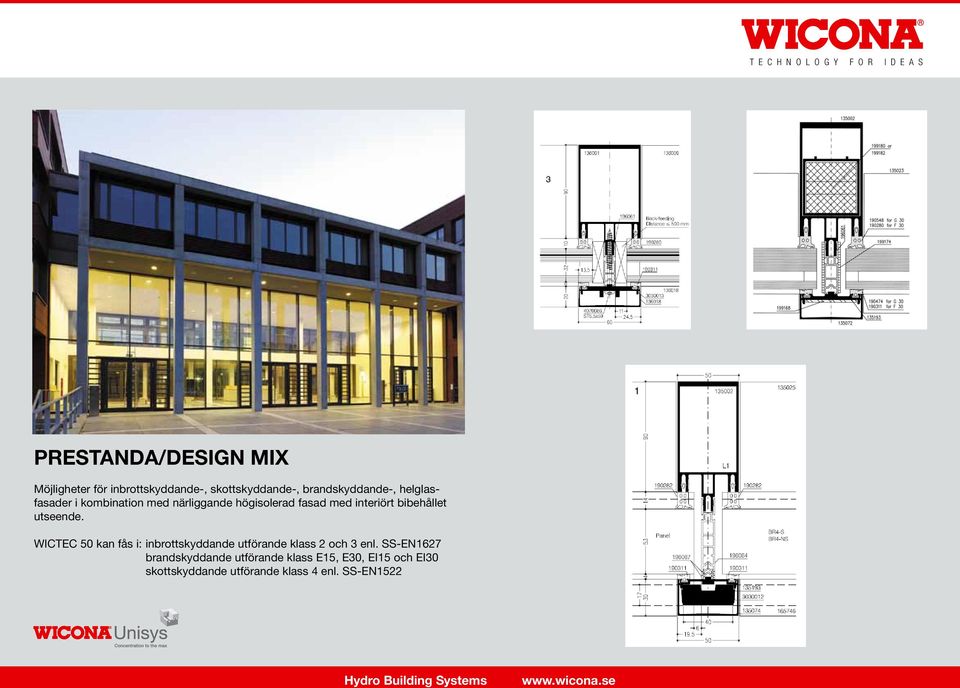

9 PRESTANDA/DESIGN MIX Möjligheter för inbrottskyddande-, skottskyddande-, brandskyddande-, helglasfasader i kombination med närliggande högisolerad fasad med interiört bibehållet utseende. WICTEC 50 kan fås i: inbrottskyddande utförande klass 2 och 3 enl. SS-EN1627 brandskyddande utförande klass E15, E30, EI15 och EI30 skottskyddande utförande klass 4 enl. SS-EN1522

10

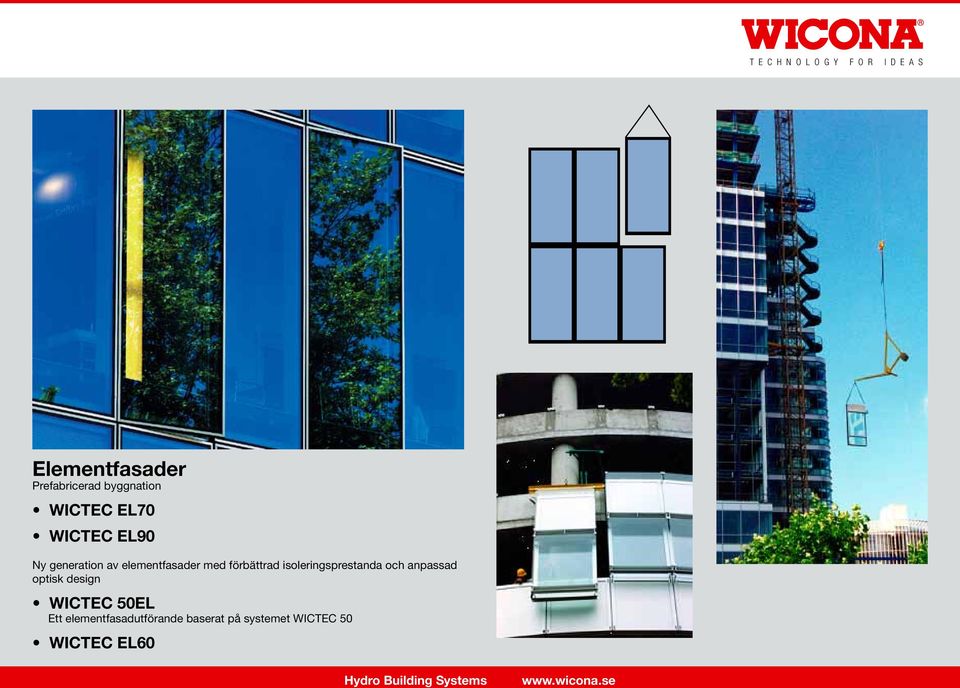

11 Elementfasader Prefabricerad byggnation WICTEC EL70 WICTEC EL90 Ny generation av elementfasader med förbättrad isoleringsprestanda och anpassad optisk design WICTEC 50EL Ett elementfasadutförande baserat på systemet WICTEC 50 WICTEC EL60

12 WICTEC 50EL WICTEC EL60 *Uf-värde 1,6- *U-värde 1,8- *Uf-värde = U-värde över profilsnitt enl. SS-EN10077 / SS-EN13947:2006

13

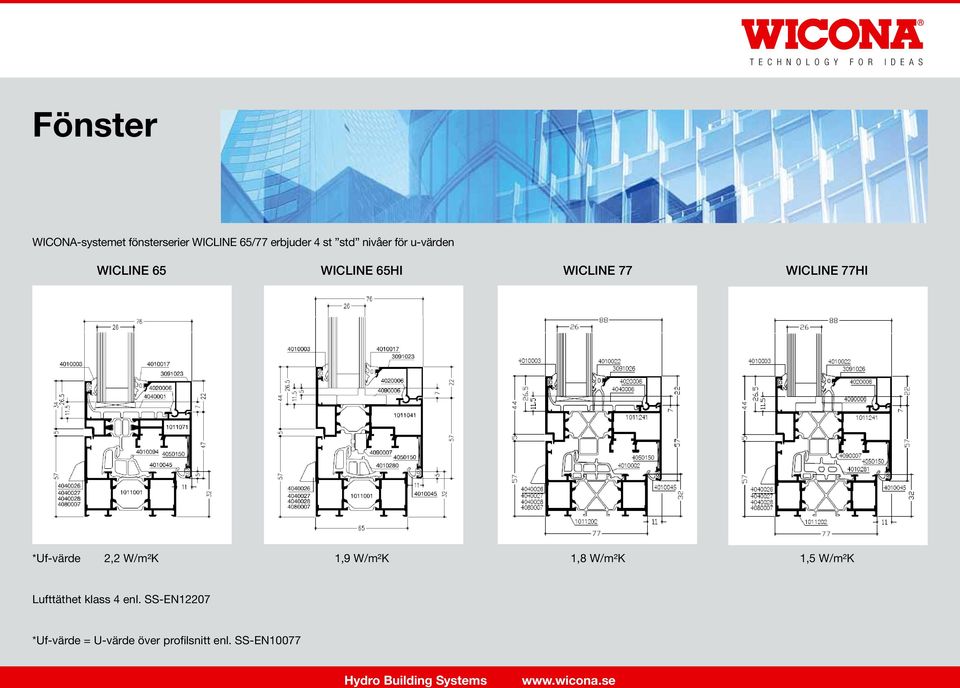

14 Fönster WICONA-systemet fönsterserier WICLINE 65/77 erbjuder 4 st std nivåer för u-värden WICLINE 65 WICLINE 65HI WICLINE 77 WICLINE 77HI *Uf-värde 2,2 W/m²K 1,9 W/m²K 1,8 W/m²K 1,5 W/m²K Lufttäthet klass 4 enl. SS-EN12207 *Uf-värde = U-värde över profilsnitt enl. SS-EN10077

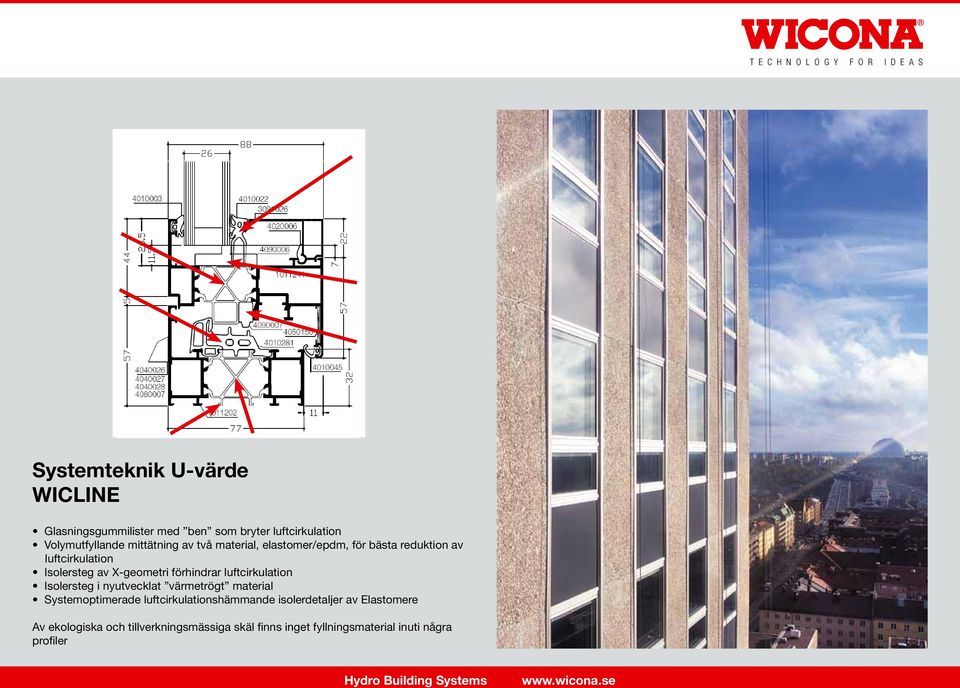

15 Systemteknik U-värde WICLINE Glasningsgummilister med ben som bryter luftcirkulation Volymutfyllande mittätning av två material, elastomer/epdm, för bästa reduktion av luftcirkulation Isolersteg av X-geometri förhindrar luftcirkulation Isolersteg i nyutvecklat värmetrögt material Systemoptimerade luftcirkulationshämmande isolerdetaljer av Elastomere Av ekologiska och tillverkningsmässiga skäl finns inget fyllningsmaterial inuti några profiler

16 Systemteknik Lufttäthet WICLINE Utvändiga glasningsummilister av EPDM-tvåkomponent. Genom följsamt material och optimerad geometri möjliggörs kontinuerligt montage av glasningsgummilister Anslagsgummilister av EPDM-tvåkomponent: Cell Epdm i tätningsdel och Edpm i infästningsdel Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet Mittätning med formjutna hörn garanterar tät invändig hörnskarv Expanderande hörnvinklar med anvisningspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar Tryckutjämnande systemanpassad/dimensionerad dräneringsteknik

17 WICLINE 65/77 Designvarianter Std Fönster med dold båge Plan insida (blockfönster)

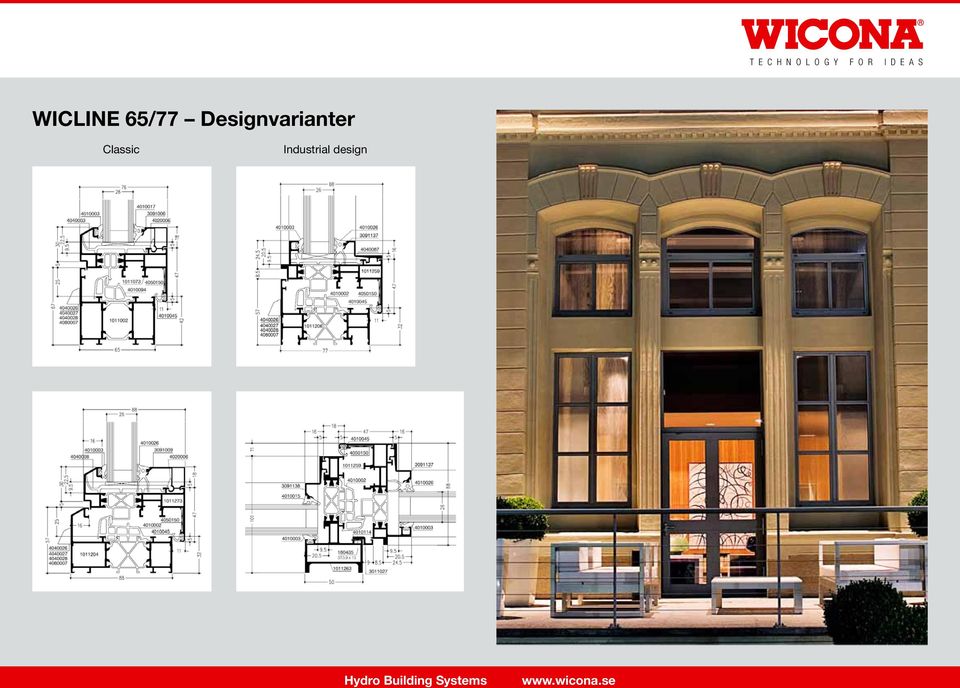

18 WICLINE 65/77 Designvarianter Classic Industrial design

19 WICLINE 65/77 Prestandamix Inbrottsklass 1-3 enl. SS-EN1627 Skottskyddsklass 4 enl. SS-EN1522 Brandskyddsklass (WICLINE 77FP) Fasta fönster E30, EI30, EI60 (WICSTYLE 77FP) Öppningsbart fönster EI30 Inbrottskydd Skottskydd Brandskydd

20

21 Dörrar WICONA erbjuder 3 st isolerade dörrsystem WICSTYLE 65/77/88 WICSTYLE 65 WICSTYLE 77 WICSTYLE 88 *Uf-värde: 2,4 2,6 W/m 2 K 2,2 W/m 2 K 2,2 W/m 2 K Lufttäthet klass 4 enl. SS-EN12207 *U-värde över profilsnitt enl. SS-EN10077

22 Systemteknik U-värde WICSTYLE Glasningsgummilister med ben för luft- och strålningsbrytande funktion Volymutfyllande falstätning för bästa reduktion av luftcirkulation Isolersteg i flerkammarutförande förhindrar luftcirkulation Isolersteg i nyutvecklat värmetrögt material Av ekologiska och tillverkningsmässiga skäl finns inget fyllningsmaterial inuti några profiler

23 Systemteknik Lufttäthet WICSTYLE Utvändiga glasningsummilister av EPDM-tvåkomponent. Genom följsamt material och optimerad geometri möjliggörs kontinuerligt montage av glasningsgummilister Anslagsgummilister av EPDM-tvåkomponent: Cell Epdm i tätningsdel och Edpm i infäsningsdel Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet Expanderande hörnvinklar med anvisningspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar. Tröskelförband med 3 anslagstätningar vid dörrens mest utsatta del Tröskel med 2 anslagstätningar garanterar bästa täthet

24 WICSTYLE Designvarianter Standard Classic Round WICSTYLE 65 WICSTYLE 65 WICSTYLE 77 WICSTYLE 77 WICSTYLE 88 WICSTYLE 88

25 Inbrottskydd Skottskydd WICSTYLE 65/77/88 Prestanda Brandskydd Inbrottsklass 1-3 enl. SS-EN1627 Skottskyddsklass 1-4 enl. SS-EN 1522 Brandskyddsklass Dörrar WICSTYLE 65N E30 WICSTYLE 77FP EI30, EI60 WICSTYLE 90FP EI90 EI30 Brand EI60

26 Automatikdörrar WICSTYLE 65ED *U f -värde 2,0 W/m²K (U w 1,5, U g 1,1) Luftäthet klass 2 enl. SS-EN12207 *U f -värde över profilsnitt enl. SS-EN10077

27 Systemteknik U-värde WICSTYLE 65ED Volymutfyllande optimerad mötestätning Inga köldbryggor i konstruktionen Falsområden med luft- och strålningsbrytande tätningar Isolersteg av värmetrögt material Systemdetaljer med fyllning av isolering

28 Systemteknik Lufttäthet WICSTYLE 65ED Utvändiga glasningsgummilister av EPDM. Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet. Mötestätning av EPDM optimerad för högsta täthet Bakkantstätning i 4 nivåer; 2 tätningar av EPDM i hakregelgeometri + 2 tätningar av borst Överkantstätning i 2 nivåer med borstlisttätning Underkantstätning i 3 nivåer med borstlisttätning Minimerat avstånd av 4 mm mellan dörrblad och 8 mm mellan dörrblad/glas Expanderande hörnvinklar med anvisningsspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar Högsta täthet vid vindpålastning genom styrskena i underkant

29

30 Vikdörrar WICSLIDE 65FS *Uf-värde 2,3 W/m²K Lufttäthet klass 4 enl. SS-EN12207 *Uf-värde = U-värde över profilsnitt enl. SS-EN st grundvarianter

31 Systemteknik U-värde WICSLIDE 65FS Volymutfyllande mittätningar i möte karm/båge Systemoptimerade mittätningar i möte båge/båge (3 tätningar) Isolersteg i nyutvecklat värmetrögt material Av ekologiska och tillverkningsmässiga skäl finns inget fyllningsmaterial inuti några profiler

32 Systemteknik Lufttäthet WICSLIDE 65FS Utvändiga glasningsummilister av EPDM-tvåkomponent. Genom följsamt material och optimerad geometri möjliggörs kontinuerligt montage av glasningsgummilister 3 eller 2 tätningsnivåer Anslagsgummilister av EPDM-tvåkomponent: Cell Epdm i tätningsdel och Edpm i infästningsdel Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet Mittätning med formjutna hörn garanterar tät invändig hörnskarv Expanderande hörnvinklar med anvisningspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar Tryckutjämnande systemanpassad/dimensionerad dräneringsteknik

33 Skjutdörrar WICSLIDE 23 *Uf-värde 3,0 W/m²K Lufttäthet klass 4 enl. SS-EN12207 *Uf-värde = U-värde över profilsnitt enl. SS-EN10077

34 Skjutdörrar/-fönster WICLINE 65 PS WICLINE 77 PS *Uf-värde 2,2 W/m²K 1,8 W/m²K HI 1,9 W/m²K HI 1,5 W/m²K Lufttäthet klass 4 enl. SS-EN12207 *Uf-värde = U-värde över profilsnitt enl. SS-EN10077

35 Systemteknik U-värde WICSLIDE 23 Isolersteg i nyutvecklat värmetrögt material Aluminiumdelen optimerad med hänsyn till minsta möjliga aluminium för bästa U w -värde kombinerad med optimal funktion och högsta täthet Av ekologiska och tillverkningsmässiga skäl finns inget fyllningsmaterial inuti några profiler Systemteknik U-värde WICLINE PS Glasningsgummilister med ben för luft- och strålningsbrytande funktion Volymutfyllande mittätning av två material, elastomer/epdm, för bästa reduktion av luftcirkulation Isolersteg av X-geometri förhindrar luftcirkulation Isolersteg i nyutvecklat värmetrögt material Systemoptimerade luftcirkulationshämmande isolerdetaljer av Elastomere Av ekologiska och tillverkningsmässiga skäl finns inget fyllningsmaterial inuti några profiler

36 Systemteknik Lufttäthet WICSLIDE 23 Utvändiga glasningsummilister av EPDM-tvåkomponent. Genom följsamt material och optimerad geometri möjliggörs kontinuerligt montage av glasningsgummilister Anslagsgummilister av EPDM-tvåkomponent: Cell Epdm i tätningsdel och Edpm i infästningsdel Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet Expanderande hörnvinklar med anvisningspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar Tryckutjämnande systemanpassad/dimensionerad dräneringsteknik Beslag av lyftmodell dörrbågens anslagstätningar omsluter karm/tröskel i stängt läge Systemteknik Lufttäthet WICLINE PS Utvändiga glasningsummilister av EPDM-tvåkomponent. Genom följsamt material och optimerad geometri möjliggörs kontinuerligt montage av glasningsgummilister Anslagsgummilister av EPDM-tvåkomponent: Cell Epdm i tätningsdel och Edpm i infästningsdel Invändiga glasningsgummilister med slitsning möjliggör kontinuerligt montage utan avbrott och säkerställer täthet Mittätning med formjutna hörn garanterar säker skarv Expanderande hörnvinklar med anvisningspår för liminjektion garanterar tätningsfog på utsatta delar som hörnfogar Tryckutjämnande systemanpassad/dimensionerad dräneringsteknik Beslag med automatisk instyrning säkerställer systemtäthet

37

38 Nya regler gällande U-värdesberäkning av glasfasadkonstruktioner Förändringar till SS-EN10077/SS-EN13947:2006 ( stick-wall ) Skruveffekten i fasader Man måste beakta skruvarna till glashållarna Negativ inverkan på U f -värdet! Tabeller för ψ-värde Man måste följa vissa tabellvärden för ψ-värdet när det gäller glas samt övriga fyllningar Negativ inverkan på Uf-värdet! Detta innebär att U cw -värdena kommer att öka med 0,2 0,5 W/m 2 K Spacer med varm kant Normal spacer Paneler

39 WICONA Samtliga lösningar i WICONA-systemet har testats enl. gällande normer för att få exakta värden tillsammans med olika spaceralternativ. Ur dessa tester har vi fått ψ-faktorer vi använder i våra u-värdesberäkningar (motsvarar generellt samma ψ-nivåer som tidigare)

40 WICTOP 6.0 U-värdesberäkning Ur vår mjukvara för WICONA-produkter fås samtliga U-värden, Uf-värden till U-värden, för kompletta lösningar, från enkla fönster till färdiga fasadkonstruktioner med integrerade fönster och dörrar. U-värdesberäkningar är gjorda enl. gällande EN-normer.

41 Angivning av glas, U-värde glas och PSI-värde U-värdesberäkning Obegränsat antal littra och konstruktionsvarianter

42 U w -värde Tvärsnitt av konstruktion U w -värde

43 U w -värde Tvärsnitt av konstruktion U w -värde

44 U w -värde U w -värde Tvärsnitt av konstruktion

45 U w -värde U w -värde Tvärsnitt av konstruktion

46 U-värdesrapporter

47 Miljövarurapport/beräkning av CO 2 -värde

48 Miljövarurapport kort version

49 Energy 3 Med ny teknik tillför WICONA en faktor för sänkning av U-värden och ökad värmeisolering. Low-E Reducerar U-värdet med upp till 30 % Kulörer LESilver Black LESilver Green LESilver Red LESilver Yellow LESilver Blue Beskrivning Sekundära elektroner av aluminiumpartiklar limmas till en polymermatta Aluminiumpartiklarna är orienterade parallellt med färgytan Ytpigmenten är placerade 1 µm under lackytan Low-A Reducerar värmeupptagning Kulörer Ljusgrå RAL 7035 Grå RAL 7015 Grön RAL 6014 Blå RAL 5008 Svart RAL 7021 Rödbrun RAL 8012
