Pyroguard EW30 Impact i trä Enkelglasning 810 x 2510 mm Rapport RF Brandklass E30
|
|
|
- Oskar Pålsson
- för 8 år sedan
- Visningar:
Transkript

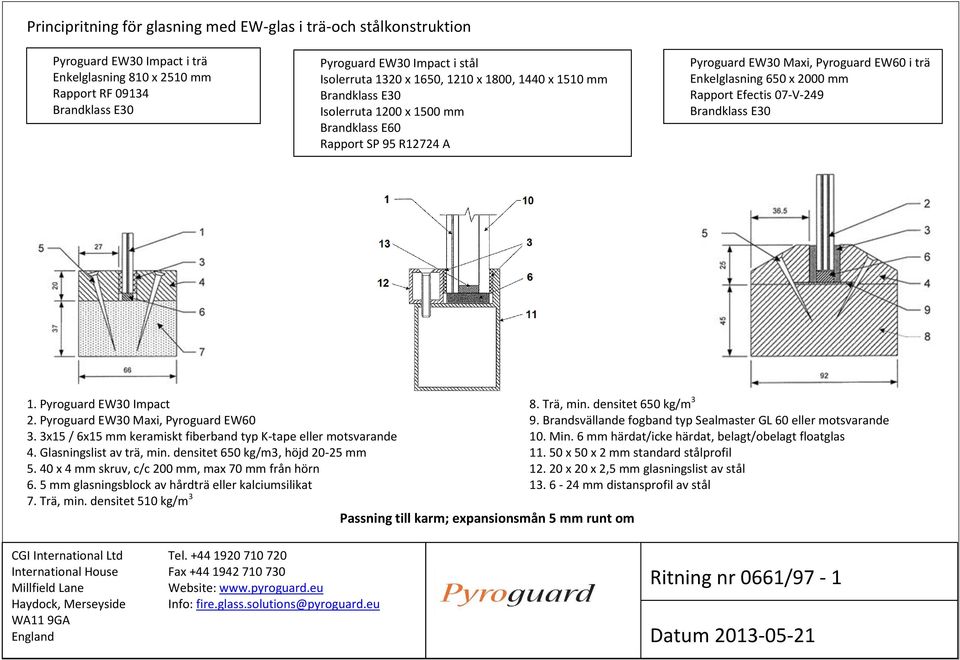

1 Principritning för glasning med EW-glas i trä-och stålkonstruktion Pyroguard EW30 Impact i trä Enkelglasning 810 x 2510 mm Rapport RF E30 Pyroguard EW30 Impact i stål Isolerruta 1320 x 1650, 1210 x 1800, 1440 x 1510 mm E30 Isolerruta 1200 x 1500 mm E60 Rapport SP 95 R12724 A Pyroguard EW30 Maxi, Pyroguard EW60 i trä Enkelglasning 650 x 2000 mm Rapport Efectis 07-V-249 E30 1. Pyroguard EW30 Impact 8. Trä, min. densitet 650 kg/m 3 2. Pyroguard EW30 Maxi, Pyroguard EW60 9. Brandsvällande fogband typ Sealmaster GL 60 eller motsvarande 3. 3x15 / 6x15 mm keramiskt fiberband typ K-tape eller motsvarande 10. Min. 6 mm härdat/icke härdat, belagt/obelagt floatglas 4. slist av trä, min. densitet 650 kg/m3, höjd mm x 50 x 2 mm standard stålprofil x 4 mm skruv, c/c 200 mm, max 70 mm från hörn x 20 x 2,5 mm glasningslist av stål 6. 5 mm glasningsblock av hårdträ eller kalciumsilikat mm distansprofil av stål 7. Trä, min. densitet 510 kg/m 3 Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97-1 Datum

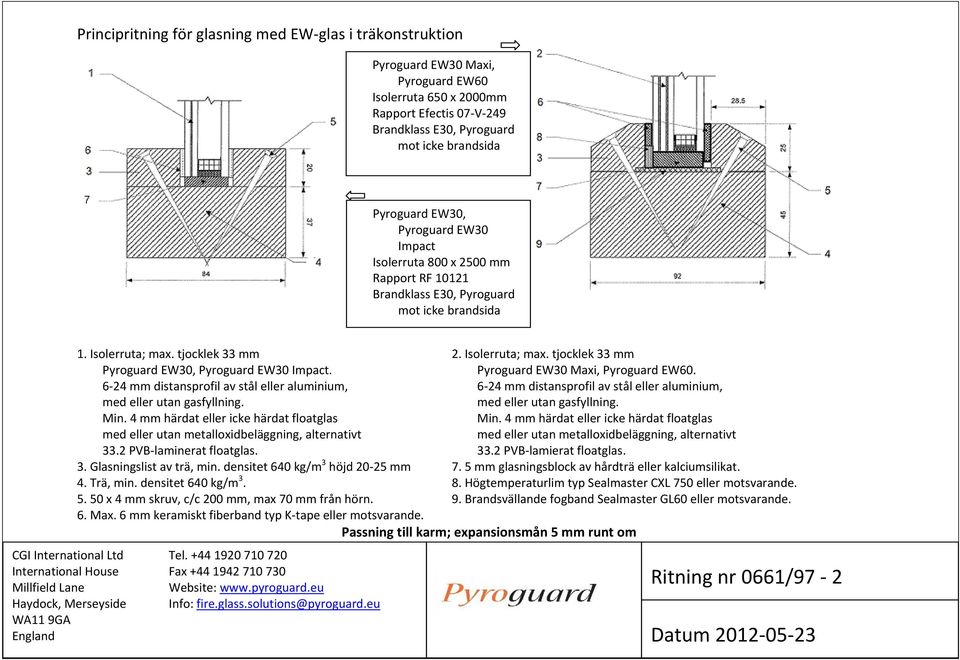

2 Principritning för glasning med EW glas i träkonstruktion Pyroguard EW30 Maxi, Pyroguard EW60 Isolerruta 650 x 2000mm Rapport Efectis 07 V 249 E30, Pyroguard mot icke brandsida Pyroguard EW30, Pyroguard EW30 Impact Isolerruta 800 x 2500 mm Rapport RF E30, Pyroguard mot icke brandsida 1. Isolerruta; max. tjocklek 33 mm 2. Isolerruta; max. tjocklek 33 mm Pyroguard EW30, Pyroguard EW30 Impact. Pyroguard EW30 Maxi, Pyroguard EW mm distansprofil av stål eller aluminium, 6 24 mm distansprofil av stål eller aluminium, med eller utan gasfyllning. med eller utan gasfyllning. Min. 4 mm härdat eller icke härdat floatglas Min. 4 mm härdat eller icke härdat floatglas med eller utan metalloxidbeläggning, alternativt med eller utan metalloxidbeläggning, alternativt 33.2 PVB laminerat floatglas PVB lamierat floatglas. 3. slist av trä, min. densitet 640 kg/m 3 höjd mm 7. 5 mm glasningsblock av hårdträ eller kalciumsilikat. 4. Trä, min. densitet 640 kg/m Högtemperaturlim typ Sealmaster CXL 750 eller motsvarande x 4 mm skruv, c/c 200 mm, max 70 mm från hörn. 9. Brandsvällande fogband Sealmaster GL60 eller motsvarande. 6. Max. 6 mm keramiskt fiberband typ K tape eller motsvarande. Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 2 Datum

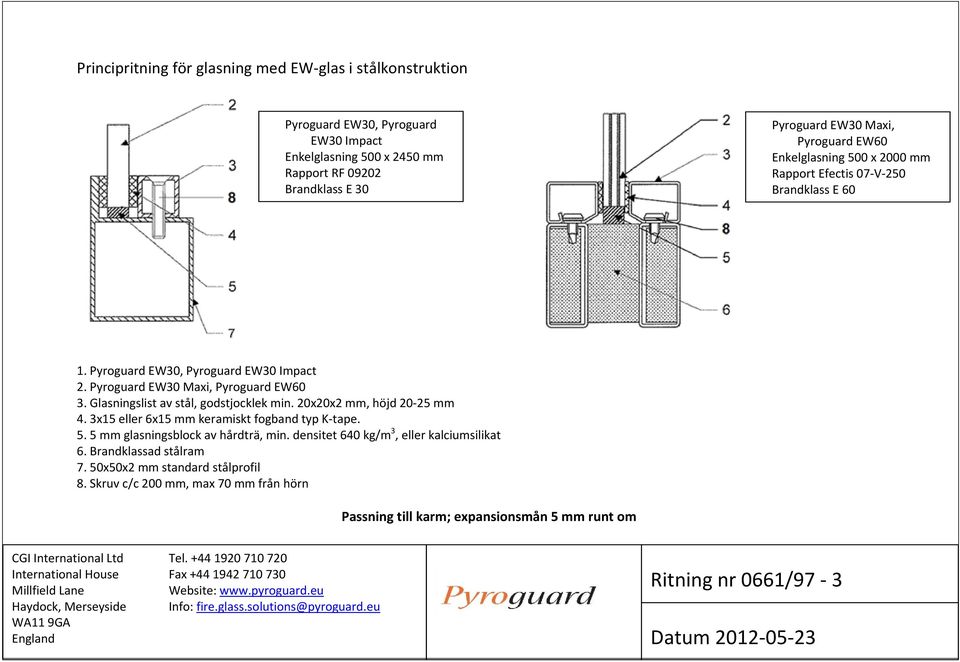

3 Principritning för glasning med EW glas i stålkonstruktion Pyroguard EW30, Pyroguard EW30 Impact Enkelglasning 500 x 2450 mm Rapport RF E 30 Pyroguard EW30 Maxi, Pyroguard EW60 Enkelglasning 500 x 2000 mm Rapport Efectis 07 V 250 E Pyroguard EW30, Pyroguard EW30 Impact 2. Pyroguard EW30 Maxi, Pyroguard EW60 3. slist av stål, godstjocklek min. 20x20x2 mm, höjd mm 4. 3x15 eller 6x15 mm keramiskt fogband typ K tape mm glasningsblock av hårdträ, min. densitet 640 kg/m 3, eller kalciumsilikat 6. ad stålram 7. 50x50x2 mm standard stålprofil 8. Skruv c/c 200 mm, max 70 mm från hörn Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 3 Datum

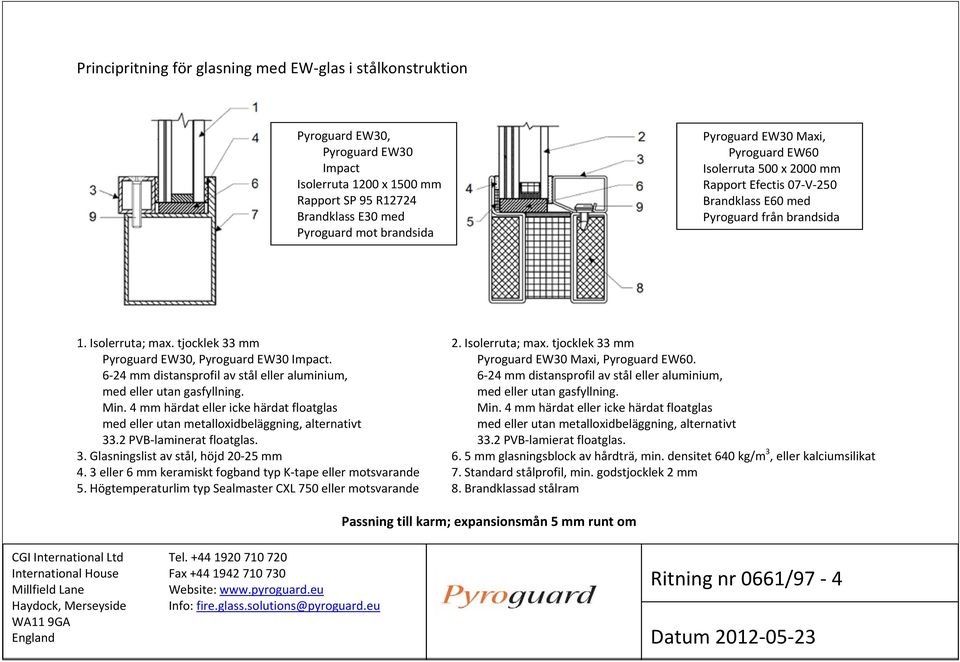

4 Principritning för glasning med EW glas i stålkonstruktion Pyroguard EW30, Pyroguard EW30 Impact Isolerruta 1200 x 1500 mm Rapport SP 95 R12724 E30 med Pyroguard mot brandsida Pyroguard EW30 Maxi, Pyroguard EW60 Isolerruta 500 x 2000 mm Rapport Efectis 07 V 250 E60 med Pyroguard från brandsida 1. Isolerruta; max. tjocklek 33 mm 2. Isolerruta; max. tjocklek 33 mm Pyroguard EW30, Pyroguard EW30 Impact. Pyroguard EW30 Maxi, Pyroguard EW mm distansprofil av stål eller aluminium, 6 24 mm distansprofil av stål eller aluminium, med eller utan gasfyllning. med eller utan gasfyllning. Min. 4 mm härdat eller icke härdat floatglas Min. 4 mm härdat eller icke härdat floatglas med eller utan metalloxidbeläggning, alternativt med eller utan metalloxidbeläggning, alternativt 33.2 PVB laminerat floatglas PVB lamierat floatglas. 3. slist av stål, höjd mm 6. 5 mm glasningsblock av hårdträ, min. densitet 640 kg/m 3, eller kalciumsilikat 4. 3 eller 6 mm keramiskt fogband typ K tape eller motsvarande 7. Standard stålprofil, min. godstjocklek 2 mm 5. Högtemperaturlim typ Sealmaster CXL 750 eller motsvarande 8. ad stålram Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 4 Datum

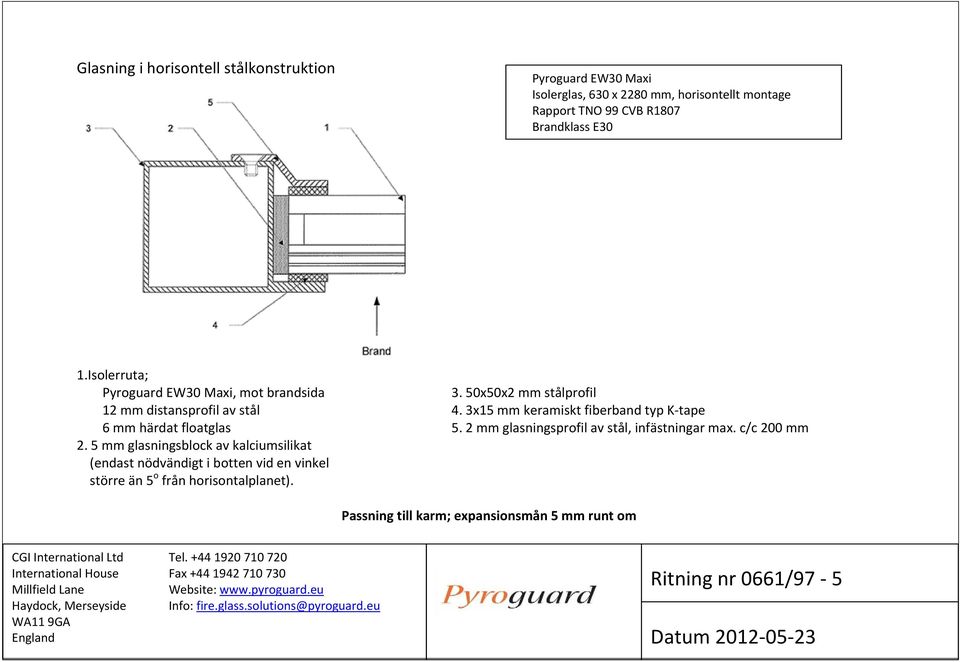

5 i horisontell stålkonstruktion Pyroguard EW30 Maxi Isolerglas, 630 x 2280 mm, horisontellt montage Rapport TNO 99 CVB R1807 E30 1.Isolerruta; Pyroguard EW30 Maxi, mot brandsida 3. 50x50x2 mm stålprofil 12 mm distansprofil av stål 4. 3x15 mm keramiskt fiberband typ K tape 6 mm härdat floatglas 5. 2 mm glasningsprofil av stål, infästningar max. c/c 200 mm 2. 5 mm glasningsblock av kalciumsilikat (endast nödvändigt i botten vid en vinkel större än 5 o från horisontalplanet). Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 5 Datum

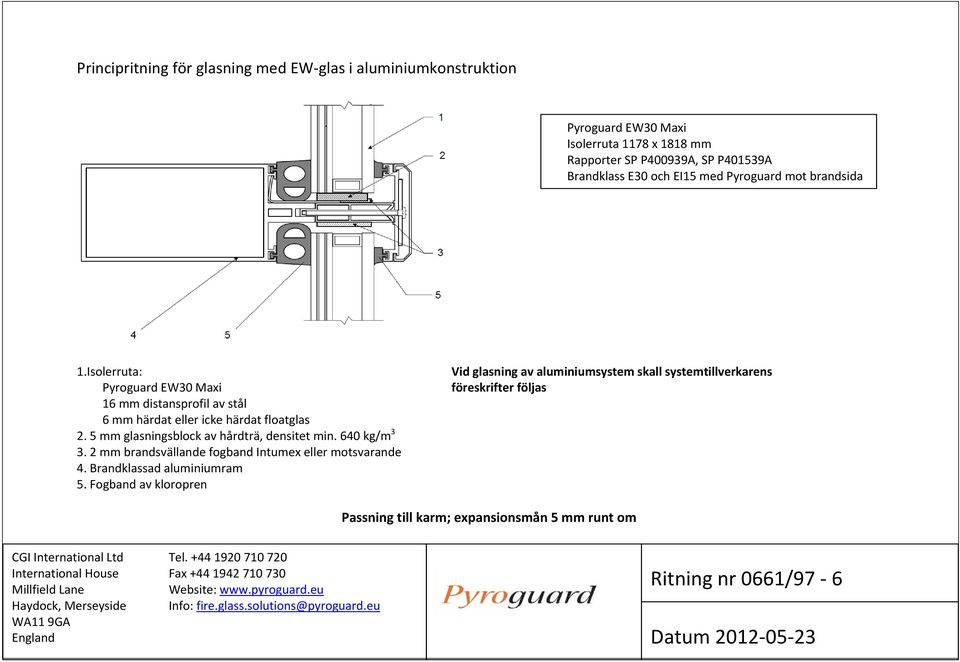

6 Principritning för glasning med EW glas i aluminiumkonstruktion Pyroguard EW30 Maxi Isolerruta 1178 x 1818 mm Rapporter SP P400939A, SP P401539A E30 och EI15 med Pyroguard mot brandsida 1.Isolerruta: Vid glasning av aluminiumsystem skall systemtillverkarens Pyroguard EW30 Maxi föreskrifter följas 16 mm distansprofil av stål 6 mm härdat eller icke härdat floatglas 2. 5 mm glasningsblock av hårdträ, densitet min. 640 kg/m mm brandsvällande fogband Intumex eller motsvarande 4. ad aluminiumram 5. Fogband av kloropren Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 6 Datum

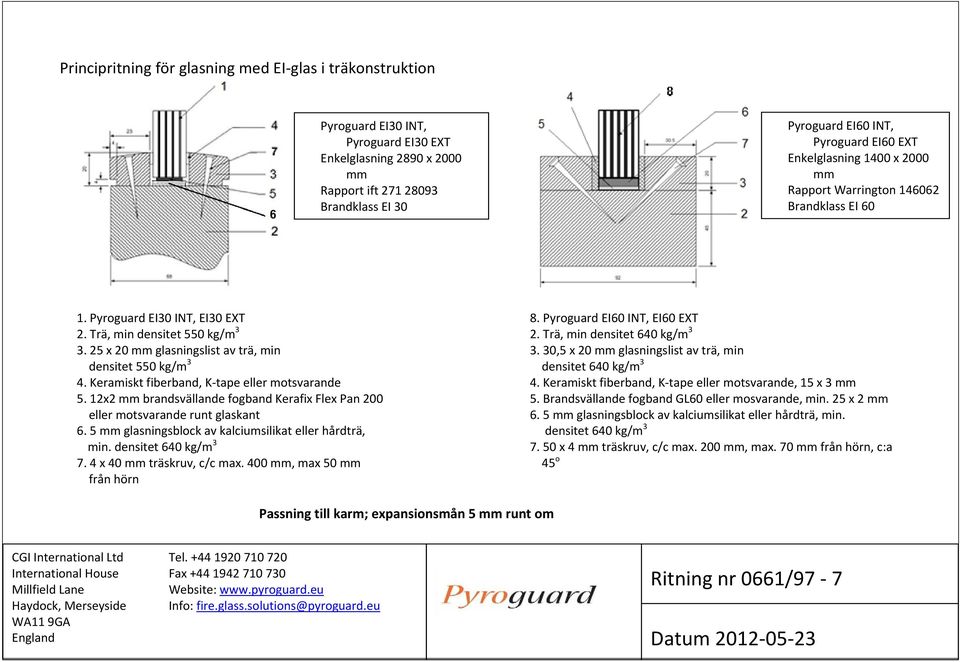

7 Principritning för glasning med EI glas i träkonstruktion Pyroguard EI30 INT, Pyroguard EI30 EXT Enkelglasning 2890 x 2000 mm Rapport ift EI 30 Pyroguard EI60 INT, Pyroguard EI60 EXT Enkelglasning 1400 x 2000 mm Rapport Warrington EI Pyroguard EI30 INT, EI30 EXT 8. Pyroguard EI60 INT, EI60 EXT 2. Trä, min densitet 550 kg/m 3 2. Trä, min densitet 640 kg/m x 20 mm glasningslist av trä, min 3. 30,5 x 20 mm glasningslist av trä, min densitet 550 kg/m 3 densitet 640 kg/m 3 4. Keramiskt fiberband, K tape eller motsvarande 4. Keramiskt fiberband, K tape eller motsvarande, 15 x 3 mm 5. 12x2 mm brandsvällande fogband Kerafix Flex Pan Brandsvällande fogband GL60 eller mosvarande, min. 25 x 2 mm eller motsvarande runt glaskant 6. 5 mm glasningsblock av kalciumsilikat eller hårdträ, min mm glasningsblock av kalciumsilikat eller hårdträ, densitet 640 kg/m 3 min. densitet 640 kg/m x 4 mm träskruv, c/c max. 200 mm, max. 70 mm från hörn, c:a 7. 4 x 40 mm träskruv, c/c max. 400 mm, max 50 mm 45 o från hörn Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 7 Datum
8 Principritning för glasning med EI glas i träkonstruktion Pyroguard EI60 INT, Pyroguard EI60 EXT Isolerruta 1400 x 2500 mm Rapport BWF EI 60 med Pyroguard mot brandsida 1. Isolerruta; 6. 7 mm glasningsblock av kalciumsilikat eller hårdträ, densitet min. Pyroguard EI60 INT, Pyroguard EI60 EXT 580 kg/m 3 13 mm distansprofil av stål 7. 44x1,8 mm brandsvällande fogband typ Sealmaster GL60 eller 44.2 PVB laminerat floatglas motsvarande mm glasningslist av trä, densitet min. 580 kg/m 3 8. Skruv 50x4,2 mm c/c max. 200 mm 3. 8x3 mm keramiskt fiberband typ K tape eller motsvarande 9. Trä, densitet min. 580 kg/m 3 4. Högtemperaturlim Sealmaster CXL 715 eller motsvarande 5. 20x20x2 mm vinkelprofil av stål, infästning med 50x4,2 skruv c/c max. 200 mm Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 8 Datum

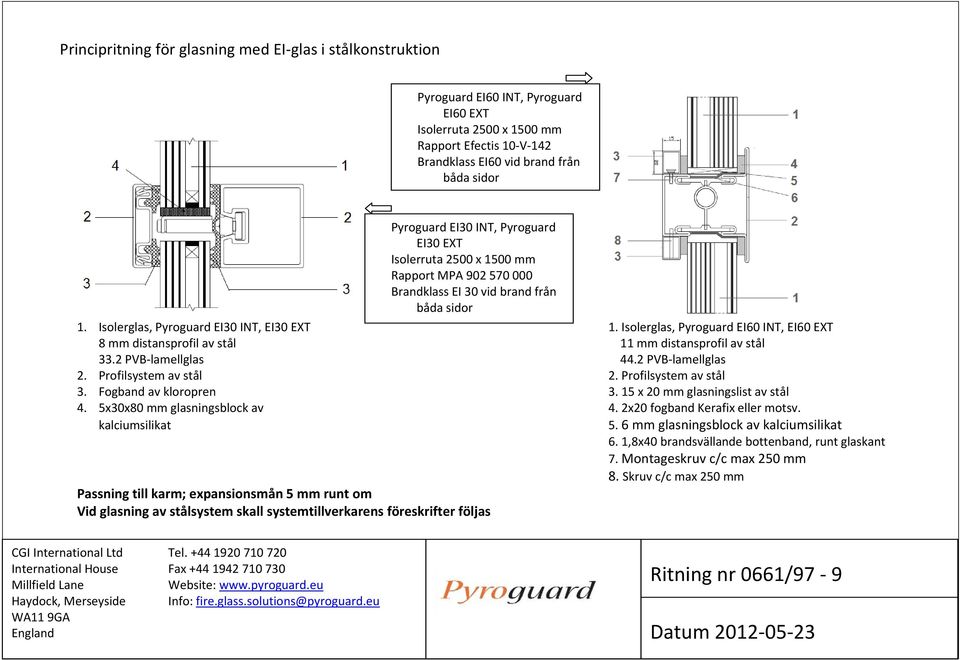

9 Principritning för glasning med EI glas i stålkonstruktion Pyroguard EI60 INT, Pyroguard EI60 EXT Isolerruta 2500 x 1500 mm Rapport Efectis 10 V 142 EI60 vid brand från båda sidor Pyroguard EI30 INT, Pyroguard EI30 EXT Isolerruta 2500 x 1500 mm Rapport MPA EI 30 vid brand från båda sidor 1. Isolerglas, Pyroguard EI30 INT, EI30 EXT 1. Isolerglas, Pyroguard EI60 INT, EI60 EXT 8 mm distansprofil av stål 11 mm distansprofil av stål 33.2 PVB lamellglas 44.2 PVB lamellglas 2. Profilsystem av stål 2. Profilsystem av stål 3. Fogband av kloropren x 20 mm glasningslist av stål 4. 5x30x80 mm glasningsblock av 4. 2x20 fogband Kerafix eller motsv. kalciumsilikat 5. 6 mm glasningsblock av kalciumsilikat 6. 1,8x40 brandsvällande bottenband, runt glaskant 7. Montageskruv c/c max 250 mm 8. Skruv c/c max 250 mm Passning till karm; expansionsmån Vid glasning av stålsystem skall systemtillverkarens föreskrifter följas CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 9 Datum

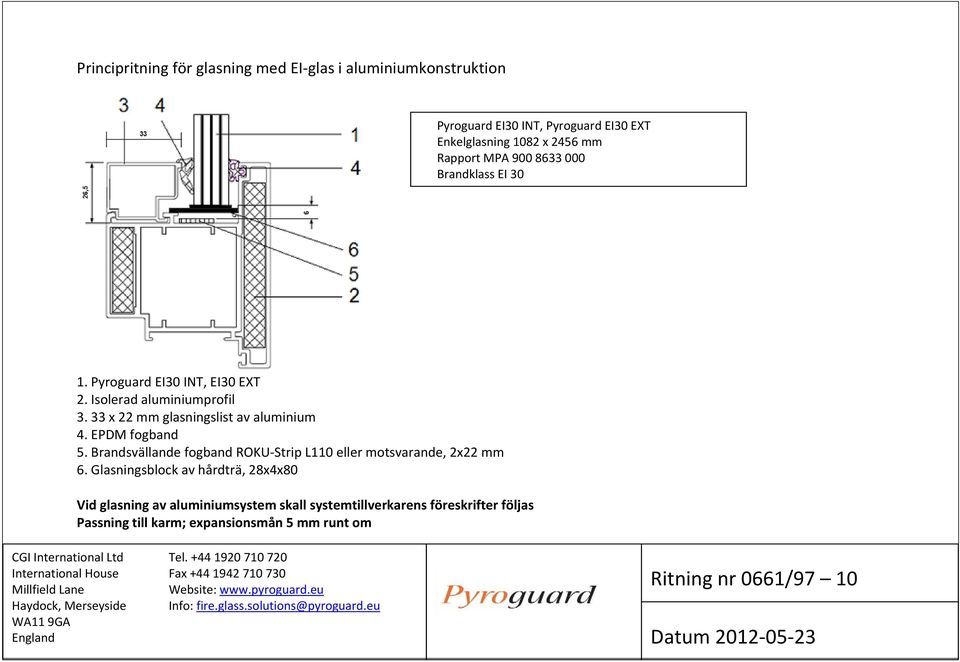

10 Principritning för glasning med EI glas i aluminiumkonstruktion Pyroguard EI30 INT, Pyroguard EI30 EXT Enkelglasning 1082 x 2456 mm Rapport MPA EI Pyroguard EI30 INT, EI30 EXT 2. Isolerad aluminiumprofil x 22 mm glasningslist av aluminium 4. EPDM fogband 5. Brandsvällande fogband ROKU Strip L110 eller motsvarande, 2x22 mm 6. sblock av hårdträ, 28x4x80 Vid glasning av aluminiumsystem skall systemtillverkarens föreskrifter följas Passning till karm; expansionsmån CGI International Ltd Tel International House Fax Millfield Lane Website: Haydock, Merseyside Info: fire.glass.solutions@pyroguard.eu WA11 9GA England Ritning nr 0661/97 10 Datum

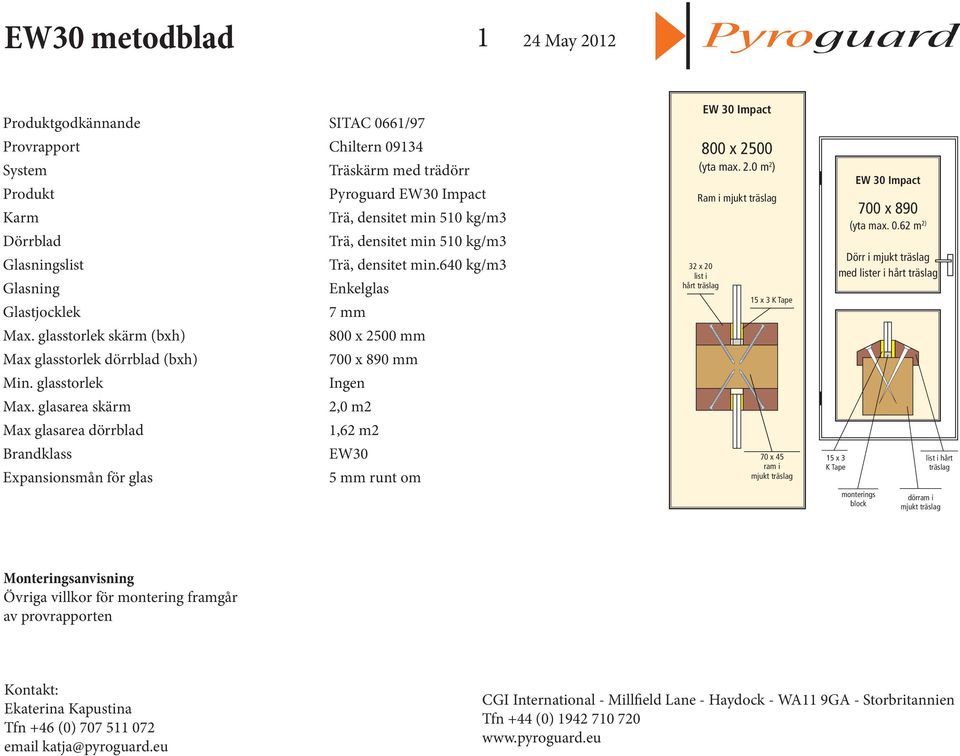

11 EW30 metodblad 1 24 May 2012 EW 30 Impact Dörrblad slist Chiltern Träskärm med trädörr Pyroguard EW30 Impact Trä, densitet min 510 kg/m3 Trä, densitet min 510 kg/m3 Trä, densitet min.640 kg/m3 Enkelglas 7 mm 800 x 2500 (yta max. 2.0 m 2 ) Ram i mjukt 32 x 20 list i hårt 15 x 3 K Tape EW 30 Impact 700 x 890 (yta max m 2) Dörr i mjukt med lister i hårt 800 x 2500 mm Max glasstorlek dörrblad (bxh) 700 x 890 mm 2,0 m2 Max glasarea dörrblad 1,62 m2 EW30 70 x 45 ram i mjukt 15 x 3 K Tape list i hårt monterings block dörram i mjukt

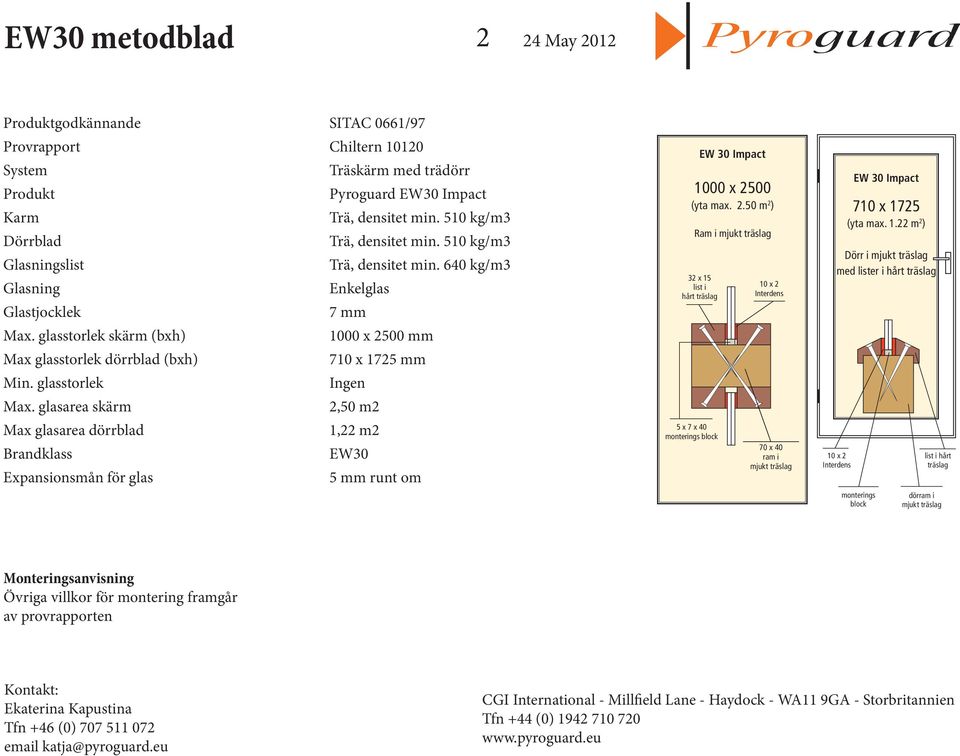

12 EW30 metodblad 2 24 May 2012 Dörrblad slist Chiltern Träskärm med trädörr Pyroguard EW30 Impact Trä, densitet min. 510 kg/m3 Trä, densitet min. 510 kg/m3 Trä, densitet min. 640 kg/m3 Enkelglas 7 mm EW 30 Impact 1000 x 2500 (yta max m 2 ) Ram i mjukt 32 x 15 list i hårt 10 x 2 Interdens EW 30 Impact 710 x 1725 (yta max m 2 ) Dörr i mjukt med lister i hårt 1000 x 2500 mm Max glasstorlek dörrblad (bxh) 710 x 1725 mm 2,50 m2 Max glasarea dörrblad 1,22 m2 EW30 5 x 7 x 40 monterings block 70 x 40 ram i mjukt 10 x 2 Interdens list i hårt monterings block dörram i mjukt

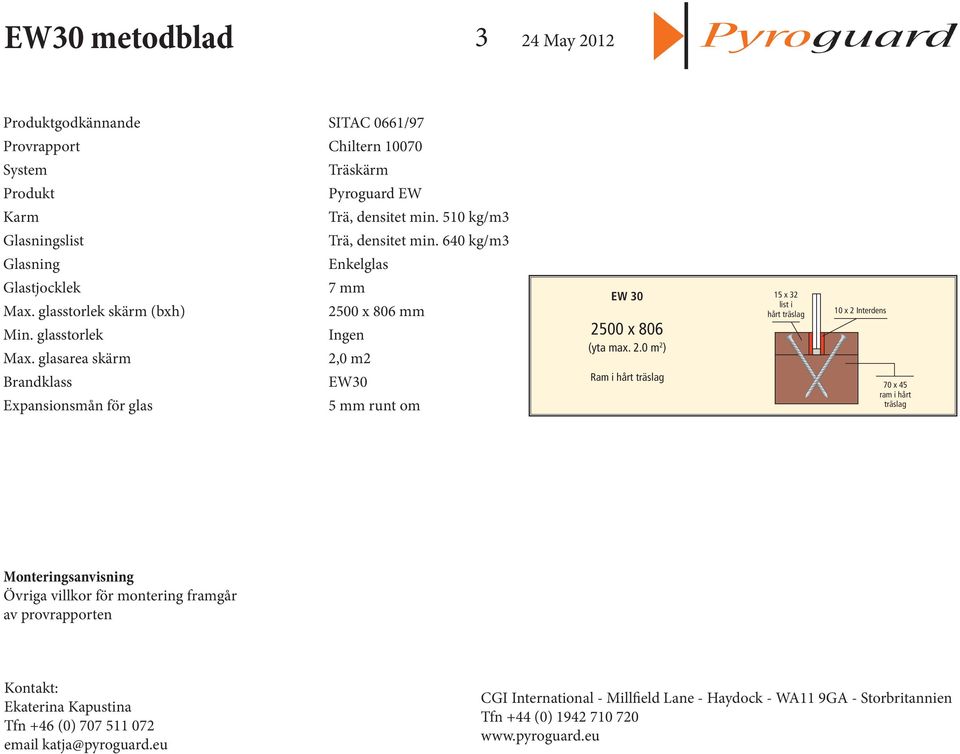

13 EW30 metodblad 3 24 May 2012 slist Chiltern Träskärm Pyroguard EW Trä, densitet min. 510 kg/m3 Trä, densitet min. 640 kg/m3 Enkelglas 7 mm 2500 x 806 mm 2,0 m2 EW30 EW x 32 list i hårt 2500 x 806 (yta max. 2.0 m 2 ) Ram i hårt 10 x 2 Interdens 70 x 45 ram i hårt
14 EW30 metodblad 4 24 May 2012 slist Chiltern Träskärm Pyroguard EW30 Impact Trä, densitet min. 640 kg/m3 Trä, densitet min. 640 kg/m3 Enkelglas 7 mm 1000 x 2000 mm 2,0 m2 EW30 EW 30 Impact 1000 x 2000 (yta max. 2.0 m 2 ) Ram i hårt 20 x 32 list i hårt K tape 15 x 3 75 x 45 ram i hårt

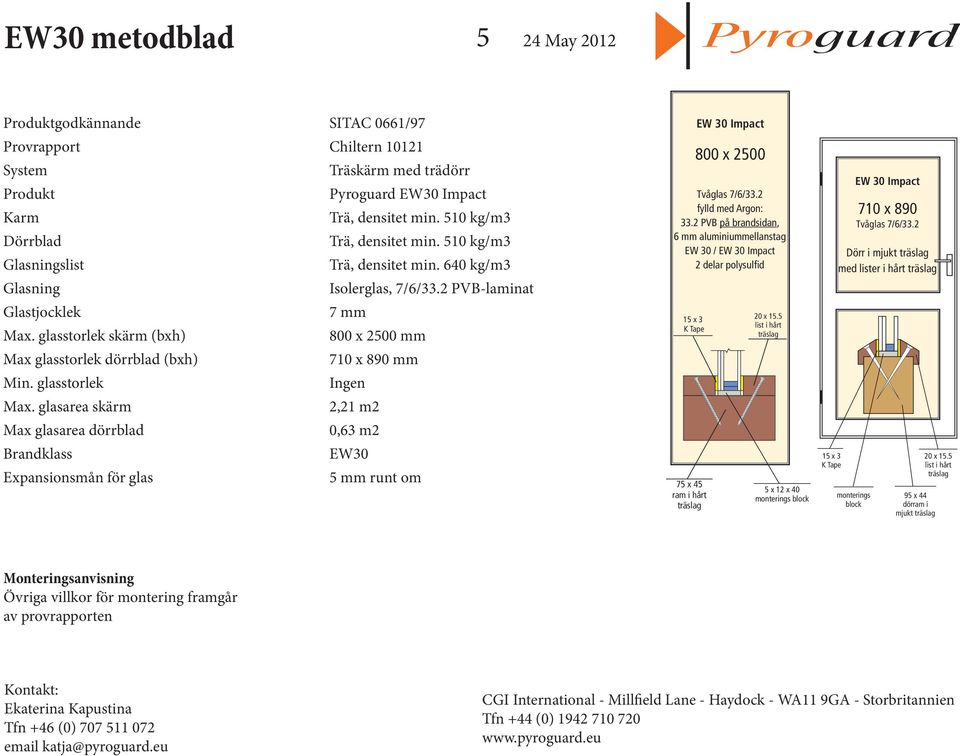

15 EW30 metodblad 5 24 May 2012 EW 30 Impact Dörrblad slist Chiltern Träskärm med trädörr Pyroguard EW30 Impact Trä, densitet min. 510 kg/m3 Trä, densitet min. 510 kg/m3 Trä, densitet min. 640 kg/m3 Isolerglas, 7/6/33.2 PVB-laminat 800 x 2500 Tvåglas 7/6/33.2 fylld med Argon: 33.2 PVB på brandsidan, 6 mm aluminiummellanstag EW 30 / EW 30 Impact 2 delar polysulfid EW 30 Impact 710 x 890 Tvåglas 7/6/33.2 Dörr i mjukt med lister i hårt 7 mm 800 x 2500 mm 15 x 3 K Tape 20 x 15.5 list i hårt Max glasstorlek dörrblad (bxh) 710 x 890 mm 2,21 m2 Max glasarea dörrblad 0,63 m2 EW30 75 x 45 ram i hårt 5 x 12 x 40 monterings block 15 x 3 K Tape monterings block 95 x 44 dörram i mjukt 20 x 15.5 list i hårt

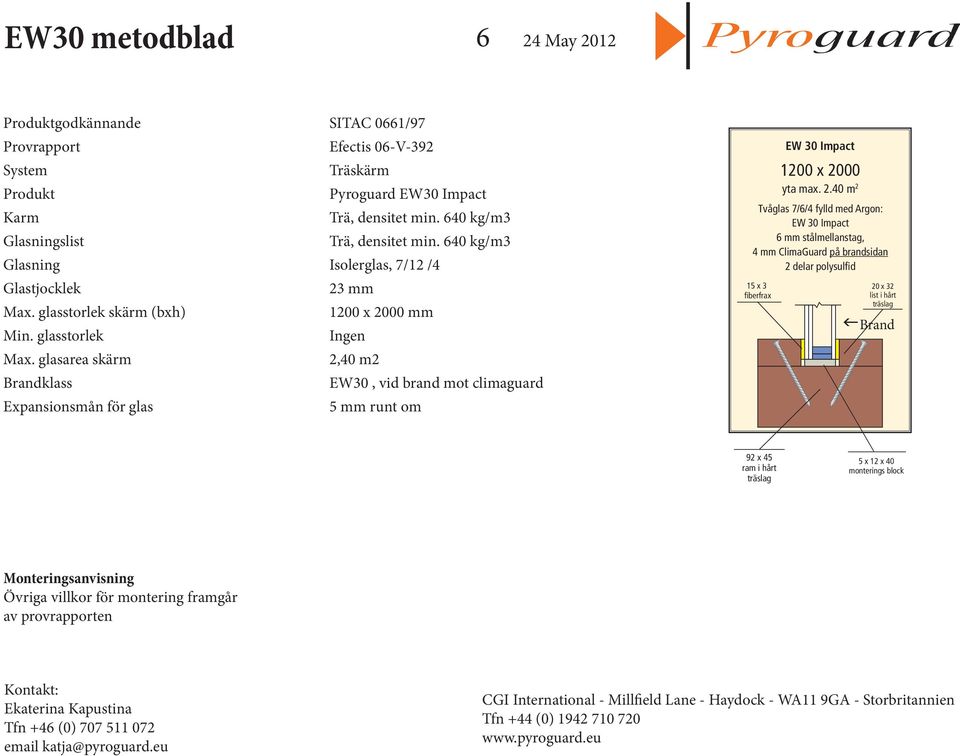

16 EW30 metodblad 6 24 May 2012 slist Efectis 06-V-392 Träskärm Pyroguard EW30 Impact Trä, densitet min. 640 kg/m3 Trä, densitet min. 640 kg/m3 Isolerglas, 7/12 /4 23 mm 1200 x 2000 mm 2,40 m2 EW30, vid brand mot climaguard 1200 x 2000 yta max m 2 Tvåglas 7/6/4 fylld med Argon: EW 30 Impact 6 mm stålmellanstag, 4 mm ClimaGuard på brandsidan 2 delar polysulfid 15 x 3 fiberfrax EW 30 Impact 20 x 32 list i hårt fbrand 92 x 45 ram i hårt 5 x 12 x 40 monterings block

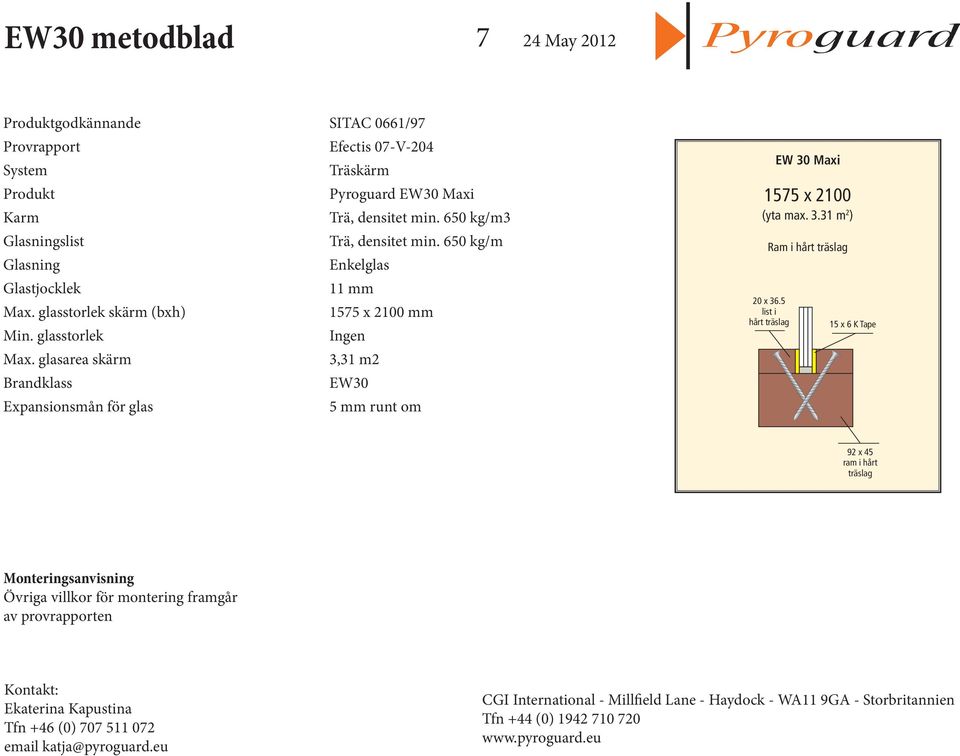

17 EW30 metodblad 7 24 May 2012 slist Efectis 07-V-204 Träskärm Pyroguard EW30 Maxi Trä, densitet min. 650 kg/m3 Trä, densitet min. 650 kg/m Enkelglas 11 mm 1575 x 2100 mm 3,31 m2 EW x 2100 (yta max m 2 ) Ram i hårt 20 x 36.5 list i hårt EW 30 Maxi 15 x 6 K Tape 92 x 45 ram i hårt

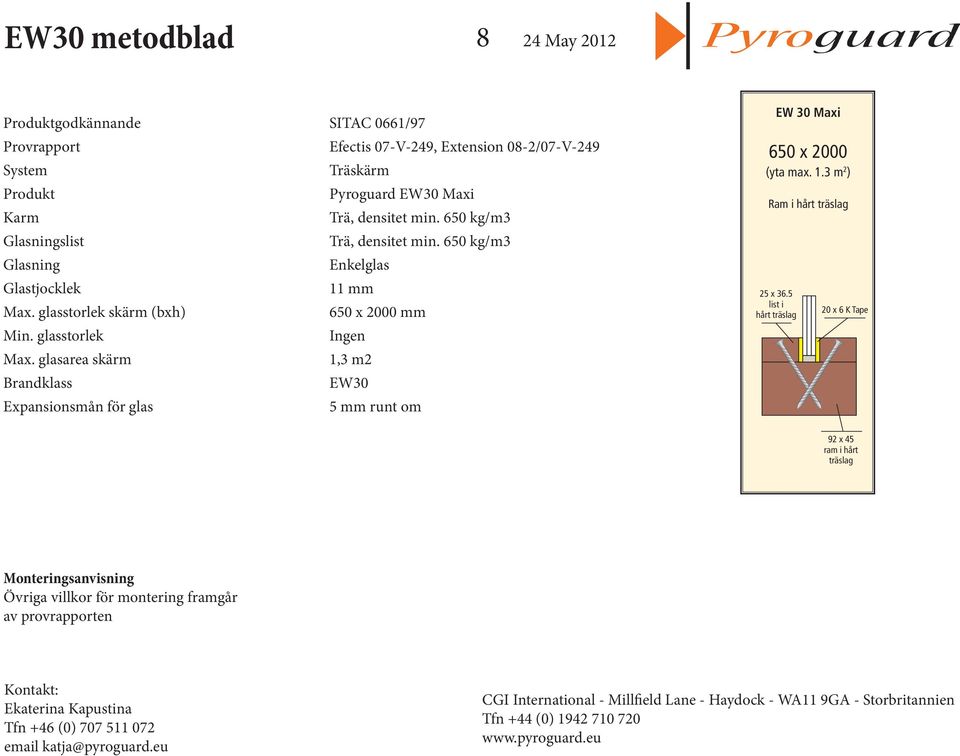

18 EW30 metodblad 8 24 May 2012 slist Efectis 07-V-249, Extension 08-2/07-V-249 Träskärm Pyroguard EW30 Maxi Trä, densitet min. 650 kg/m3 Trä, densitet min. 650 kg/m3 Enkelglas 11 mm 650 x 2000 mm 1,3 m2 EW30 EW 30 Maxi 650 x 2000 (yta max. 1.3 m 2 ) Ram i hårt 25 x 36.5 list i hårt 20 x 6 K Tape 92 x 45 ram i hårt

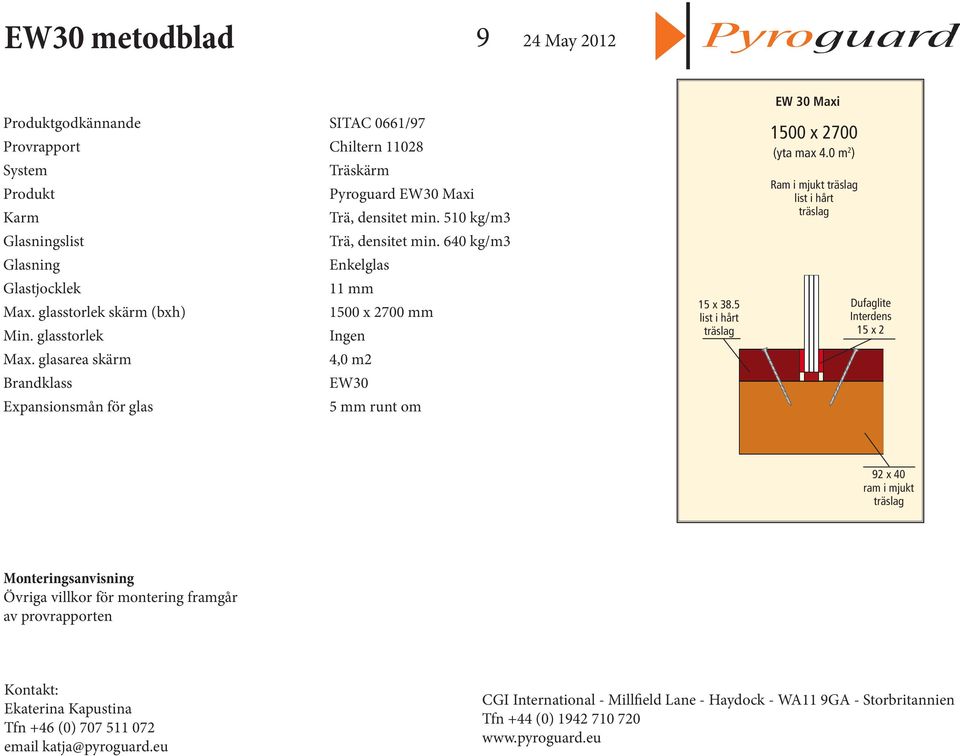

19 EW30 metodblad 9 24 May 2012 EW 30 Maxi Chiltern Träskärm Pyroguard EW30 Maxi Trä, densitet min. 510 kg/m x 2700 (yta max 4.0 m 2 ) Ram i mjukt list i hårt slist Trä, densitet min. 640 kg/m3 Enkelglas 11 mm 1500 x 2700 mm 15 x 38.5 list i hårt Dufaglite Interdens 15 x 2 4,0 m2 EW30 92 x 40 ram i mjukt

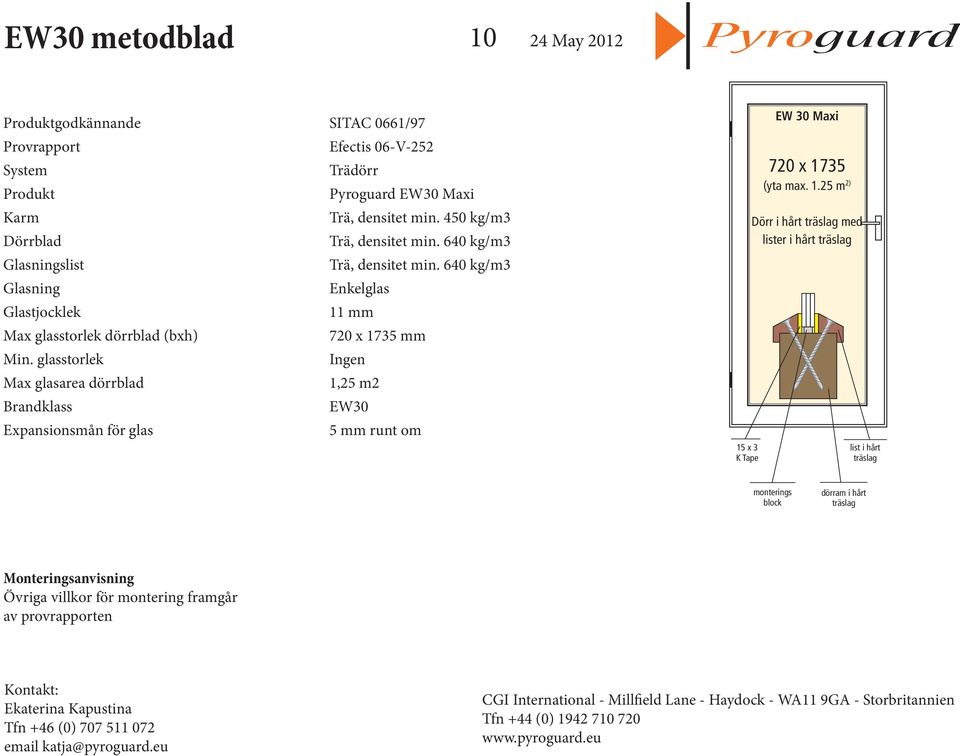

20 EW30 metodblad May 2012 Dörrblad slist Max glasstorlek dörrblad (bxh) Max glasarea dörrblad Efectis 06-V-252 Trädörr Pyroguard EW30 Maxi Trä, densitet min. 450 kg/m3 Trä, densitet min. 640 kg/m3 Trä, densitet min. 640 kg/m3 Enkelglas 11 mm 720 x 1735 mm 1,25 m2 EW30 15 x 3 K Tape EW 30 Maxi 720 x 1735 (yta max m 2) Dörr i hårt med lister i hårt list i hårt monterings block dörram i hårt
21 EW30 metodblad May 2012 slist Chiltern Träskärm Pyroguard EW30 Maxi Trä, densitet min. 640 kg/m3 Trä, densitet min. 640 kg/m3 Isolerglas, 11/15/33.2 PVB-laminat 32 mm 1400 x 2000 mm 2,8 m2 EW30, brand mot 33.2 PVB - laminat 8 mm runt om 1400 x 2000 (yta max. 2.8 m 2 ) Tvåglas 11/15/33.2 fylld med Argon: EW 30 Maxi, 15 mm aluminiummellanstag, 33.2 genomskinligt laminerat glas på brandsidan 2 delar polysulfid 15 x 3 K Tape trimmad till 8mm med plats för CXL715-lim EW 30 Maxi 25 x 36.5 list i hårt fbrand 92 x 45 ram i hårt 8 x 12 x 40 monterings block
22 EW30 metodblad May 2012 slist Chiltern Träskärm Pyroguard EW30 Maxi Trä, densitet min. 640 kg/m3 Trä, densitet min. 640 kg/m3 Isolerglas, 11/15/33.1 PVB-laminat 32 mm 1400 x 2000 mm (Pyroguard mot brandsida) 982 x 2000 mm (Pyroguard från brandsida) 2,8 m2 (Pyroguard mot brandsida) 1,96 m2 (Pyroguard från brandsida) EW30 8 mm runt om 1400 x 2000 (yta max. 2.8 m 2 ) (982 x 2000 max 1.96 m 2 i motsatt riktning) 15 x 3 K Tape trimmad till 8mm med plats för CXL715-lim EW 30 Maxi tvåglas 11/15/6 fylld med Argon: EW 30 Maxi på brandsidan, 15 mm aluminiummellanstag, 6,4 laminerat glas 20 x 28 list i hårt 8 x 12 x 40 monterings block 92 x 45 ram i hårt
23 EW30 metodblad May 2012 EW 30 Impact Chiltern Stålskärm med dörr, Forster Presto 50 Pyroguard EW30 Impact Stål enligt system EW 30 Impact 780 x 1931 (yta max m 2 ) 820 x 2500 ya max m 2 Dörrblad slist Stål enligt system Stål enligt system Enkelglas 7 mm 15 x 3 K Tape Ståldörr monterings block 15 x 3 K Tape Max glasstorlek dörrblad (bxh) 850 x 2500 mm 780 x 1931 mm 20 x 35 2,12 m2 Forster Presto 50 Max glasarea dörrblad 1,50 m2 EW30 20 x 35 monterings block Forster Presto 50
24 EW30 metodblad May 2012 slist Efectis 05-V-254 Stålsystem Forster Presto 50 Pyroguard EW30 Impact Stål, spec. enligt system Forster Presto 50 Stål, spec. enligt system Forster Presto 50 Enkelglas 7 mm 1028 x 900 mm (Forster) 0.92 m2 (Forster) EW30 EW 30 Impact 1028 x 900 yta max m 2 20 x x 3 K Tape Forster Presto 50 MS 650 monterings block 50 x 50
25 EW30 metodblad May 2012 TNO 2004-CVB-R143 Maars Metaline 82 mm stålsystem EW 30 Impact 872 x 2590 yta max 2.25 m 2 slist Pyroguard EW30 Impact Maars Metaline system Maars Metaline system Secundära glasade 6mm hårdat på brandsidan, 64.5 mm luftspalt, EW 30/EW 30 Impact, 1+1 enkelglas 7 och 6 mm med 64,5 mm avstånd 872 x 2590 mm 2,25 m2 6mm hårdat EW30, vid brand mot hardat glas EW 30 7mm fbrand Glasninfgslist Rockwool Isolering Maars Metaline 82mm
26 EW30 metodblad May 2012 EW 30 Maxi Chiltern Stål, standardprofil Pyroguard EW30 Maxi 50 x 50 x 2 mm stålprofil med 20 mm fläns 566 x 2516 yta max m 2 slist 12 x 20 mm stålprofil Enkelglas 11 mm 566 x 2516 mm 15 x 6 K Tape 1,42 m2 EW30 monterings block 20 x 12 8 mm runt om 50 x 50 RP Technik series 50
27 EW30 metodblad May 2012 Efectis 07-V-206, Extension 08-2/07-V-206 EW 30 Maxi Stål, standardprofil Pyroguard EW30 Maxi 50x50x2 mm stålprofil med 20 mm fläns 1200 x 2000 yta max. 2.4 m 2 slist 20x20 mm stålprofil Enkelglas 11 mm 1200 x 2000 mm 15 x 6 K Tape 10 x 5 monterings block 2,4 m2 EW30 20 x x 50 RP Technik series 50
28 EW30 metodblad May 2012 slist Efectis 08-V-457 Stål, Jansen Economy 50 Pyroguard EW30 Maxi Stål enligt system Stål enligt system Isolerglas 11/10/4 härdat LE 25 mm 1400 x 2100 mm 2,94 m2 EW30, EW30 Maxi, mot brandsida 1400 x 2100 yta max m 2 tvåglas 11/10/4 fylld med Argon: EW Maxi 30 på brandsidan, 10 mm stålmellanstag, 4 mm lågemissivitetsglas, 2 delar polysulfid Brand g 15 x 6 K Tape trimmad till 8mm med plats för CXL715-lim 20 x 12 EW 30 Maxi 8 x 15 x 40 monterings block 50 x 60 Jansen Economy 50
29 EW30 metodblad May 2012 slist Warrington Stål, Forster Presto Pyroguard EW30 Maxi Stål enligt system Stål enligt system Isolerglas 11/10/4 härdat LE, argon 25 mm 816 x 1800 mm 1,47 m2 EW30, mot EW30 Maxi 816 x 1800 yta max m 2 tvåglas 11/10/4 fylld med Argon: EW Maxi 30 på brandsidan, 10 mm stålmellanstag, 4 mm lågemissivitetsglas, 2 delar polysulfid 15 x 6 K Tape trimmad till 8mm med plats för CXL715-lim Brand g EW 30 Maxi 8 x 15 x 40 monterings block 12 x x 50 Forster Presto
30 EW30 metodblad May 2012 slist Chiltern Schüco AWS 65 HD Pyroguard EW30 Maxi Aluminium enl. system Aluminium enl. system Isolerglas 11/16/33.1 PVB-laminat, argon 33 mm 1200 x 2428mm 2,91 m2 EW30, brand mot 33.1 PVB - laminat 8 mm runt om 22 x x 2428 yta max m 2 tvåglas 11/16/6.4 fylld med Argon: EW 30 Maxi 16 mm aluminiummellanstag, 6.4 mm PVB på brandsidan, 2 delar polysulfid K Tape 15 x 3 EW 30 Maxi 8 x 25 x 40 monterings block 84 x 65 Schüco AWS 65
31 EW60 metodblad May 2012 Efectis 07-V-203 EW 60 Träskärm Pyroguard EW60 Trä, densitet min. 650 kg/m3 500 x 2000 (yta max. 1.0 m 2 ) slist Trä, densitet min. 650 kg/m3 Enkelglas 11 mm 500 x 2000 mm 1,0 m2 monterings block 20 x 6 K-Tape EW60 25 x x 42
32 EW60 metodblad May 2012 Warrington Träskärm EI 30 INT 1200 x 2000 (yta max m 2 ) Pyroguard EI30 INT Trä, densitet min. 640 kg/m3 slist Trä, densitet min. 640 kg/m3 Enkelglas 15 mm 1200 x 2000 mm 36.5 x 22 list i hårt 20 x 3 K Tape 5 x 15 x 40 monterings block i hårt 2,40 m2 EW60 Sealmaster GL60 92 x 45 ram i hårt
33 EW60 metodblad May 2012 Efectis 07-V-249, Träskärm Pyroguard EW60 Trä, densitet min. 650 kg/m3 Trä, densitet min. 650 kg/m3 EW x 2000 (yta max. 1.3 m 2 ) tvåglas 11/12/4: EW 60, 12 mm aluminiummellanstag, 4 mm lågemissivitetsglas på brandsidan, 2 delar polysulfid slist Isolerglas, 11/12/4 LE 27 mm 650 x 2000 mm 20 x 6 K Tape Sealmaster Fireglaze med monterings block i hårt 26 x 8 x 40 1,3 m2 EW60, vid brand mot Le - glaset fbrand 25 x x 45 CXL715 lim Sealmaster GL60 foder
34 EW60 metodblad May 2012 slist Efectis 07-V-250, Forster Fuego Light , F60 Pyroguard EW60 Stål, enligt system Stål enligt system Enkelglas Isolerglas 11/12/4 LE 11 mm enkelglas 27 mm isolerglas 500 x 2000 mm 1,0 m2 EW60, vid brand mot 4 LE 8 mm runt om 500 x 2000 (yta max. 1.0 m 2 ) 24.5 x 2.5 Palstop-P EW 60 EW x 8 monterings block Forster Fuego Light profile x 8 monterings block 500 x 2000 (yta max. 1.0 m 2 ) tvåglas 11/12/4 : EW 60,12 mm aluminiummellanstag 4 mm lågemissivitetsglas på brandsidan, 2 lager polysulfid Forster Fuego Light F60 15 x 3 K tape 20 x 25 fbrand 20 x x 3 K Tape trimmad till 8mm med plats för CXL715-lim 24.5 x 2.5 Palstop-P
35 EW60 metodblad May 2012 Efectis 08-V-300 Stål, Forster Fuego Light F60 EW x 2000 (yta max m 2 ) slist Pyroguard EW 60 Stål, enligt system Stål, enligt system tvåglas 11/12/4 : EW 60,12 mm stålmellanstag 4 mm låg-emissivitetsglas på brandsidan, Isolerglas 11/12/4 LE 2 lager polysulfid 27 mm 650 x 2000 mm 15 x 3 K-Tape CLX 715 Adhesive 30 x 20 1,30 m2 EW60, brand mot 4LE 24.5 x 2.5 Palstop-P block i hårt 26 x 8 Forster Fuego Light F60
