1 Hahn Türband 4 För representativa objekt och dörrar med höga krav Nytt-med innovativ infästning

2 J J 2

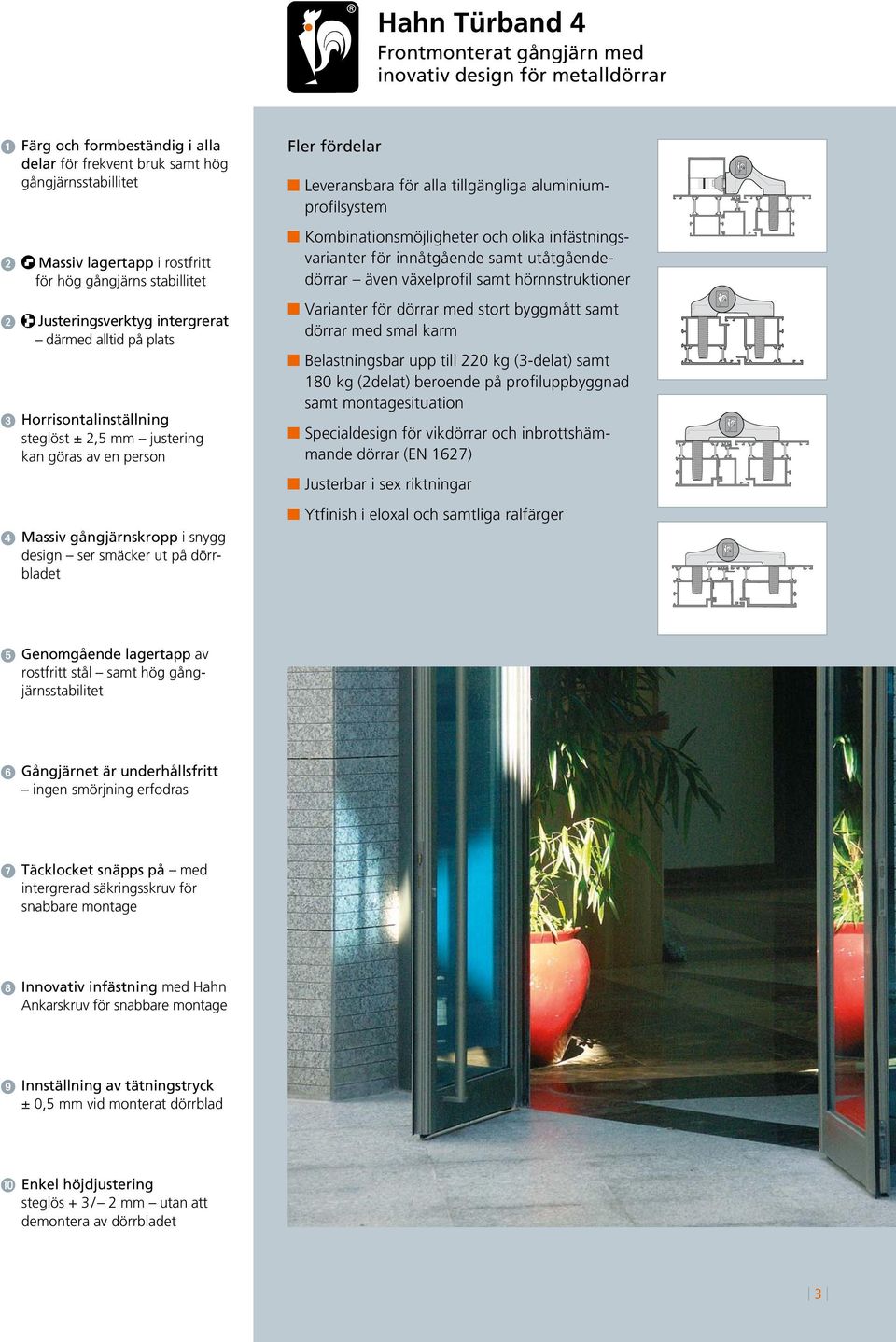

3 Hahn Türband 4 Frontmonterat gångjärn med inovativ design för metalldörrar 1 Färg och formbeständig i alla delar för frekvent bruk samt hög gångjärnsstabillitet 2 Massiv lagertapp i rostfritt för hög gångjärns stabillitet 2 Justeringsverktyg intergrerat därmed alltid på plats 3 Horrisontalinställning steglöst ± 2,5 mm justering kan göras av en person 4 Massiv gångjärnskropp i snygg design ser smäcker ut på dörrbladet Fler fördelar n Leveransbara för alla tillgängliga aluminiumprofilsystem n Kombinationsmöjligheter och olika infästningsvarianter för innåtgående samt utåtgåendedörrar även växelprofil samt hörnnstruktioner n Varianter för dörrar med stort byggmått samt dörrar med smal karm n Belastningsbar upp till 220 kg (3-delat) samt 180 kg (2delat) beroende på profiluppbyggnad samt montagesituation n Specialdesign för vikdörrar och inbrottshämmande dörrar (EN 1627) n Justerbar i sex riktningar n Ytfinish i eloxal och samtliga ralfärger 5 Genomgående lagertapp av rostfritt stål samt hög gångjärnsstabilitet 6 Gångjärnet är underhållsfritt ingen smörjning erfodras 7 Täcklocket snäpps på med intergrerad säkringsskruv för snabbare montage 8 Innovativ infästning med Hahn Ankarskruv för snabbare montage 9 Innställning av tätningstryck ± 0,5 mm vid monterat dörrblad J Enkel höjdjustering steglös + 3 / 2 mm utan att demontera av dörrbladet 3

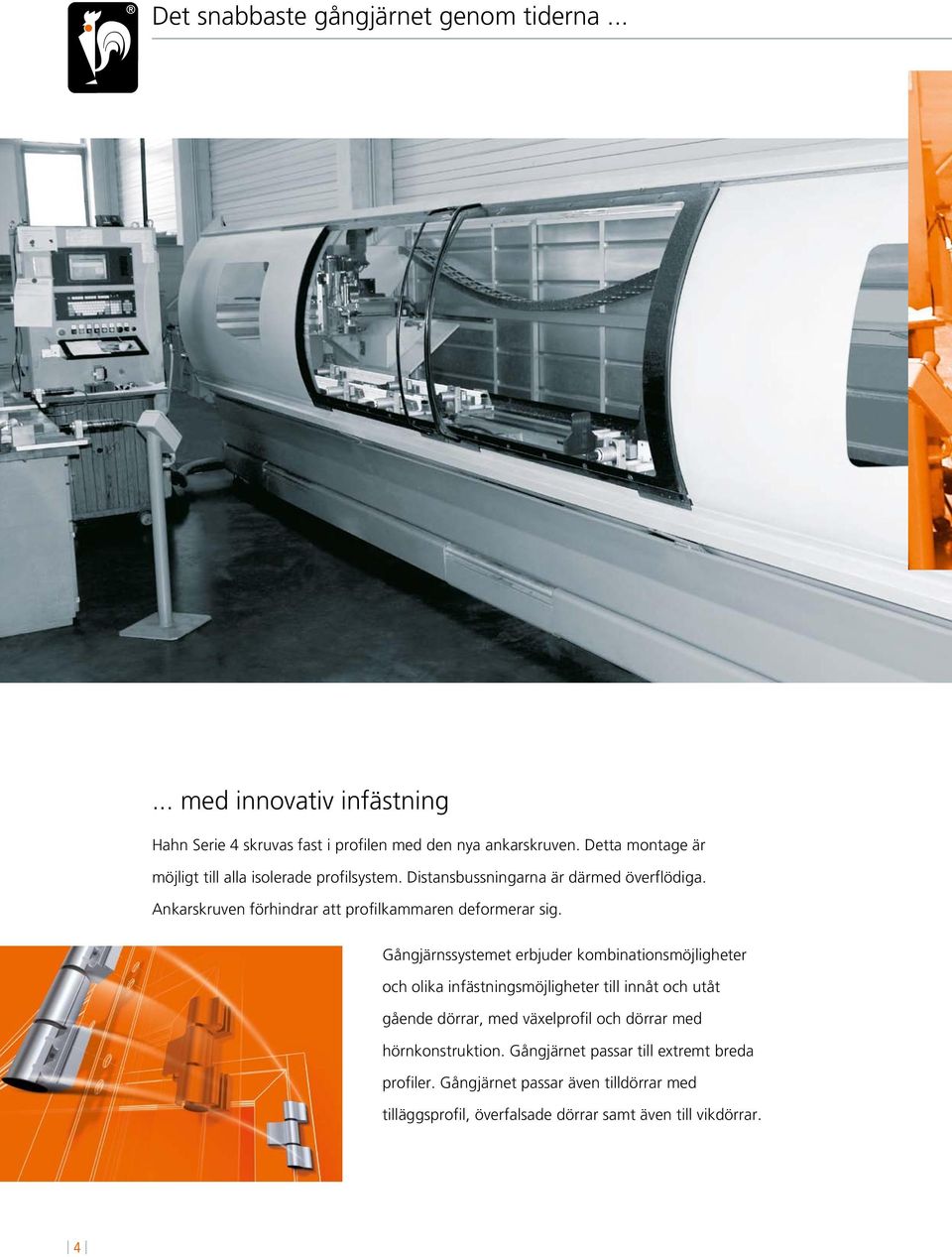

4 Det snabbaste gångjärnet genom tiderna med innovativ infästning Hahn Serie 4 skruvas fast i profilen med den nya ankarskruven. Detta montage är möjligt till alla isolerade profilsystem. Distansbussningarna är därmed överflödiga. Ankarskruven förhindrar att profilkammaren deformerar sig. Gångjärnssystemet erbjuder kombinationsmöjligheter och olika infästningsmöjligheter till innåt och utåt gående dörrar, med växelprofil och dörrar med hörnkonstruktion. Gångjärnet passar till extremt breda profiler. Gångjärnet passar även tilldörrar med tilläggsprofil, överfalsade dörrar samt även till vikdörrar. 4

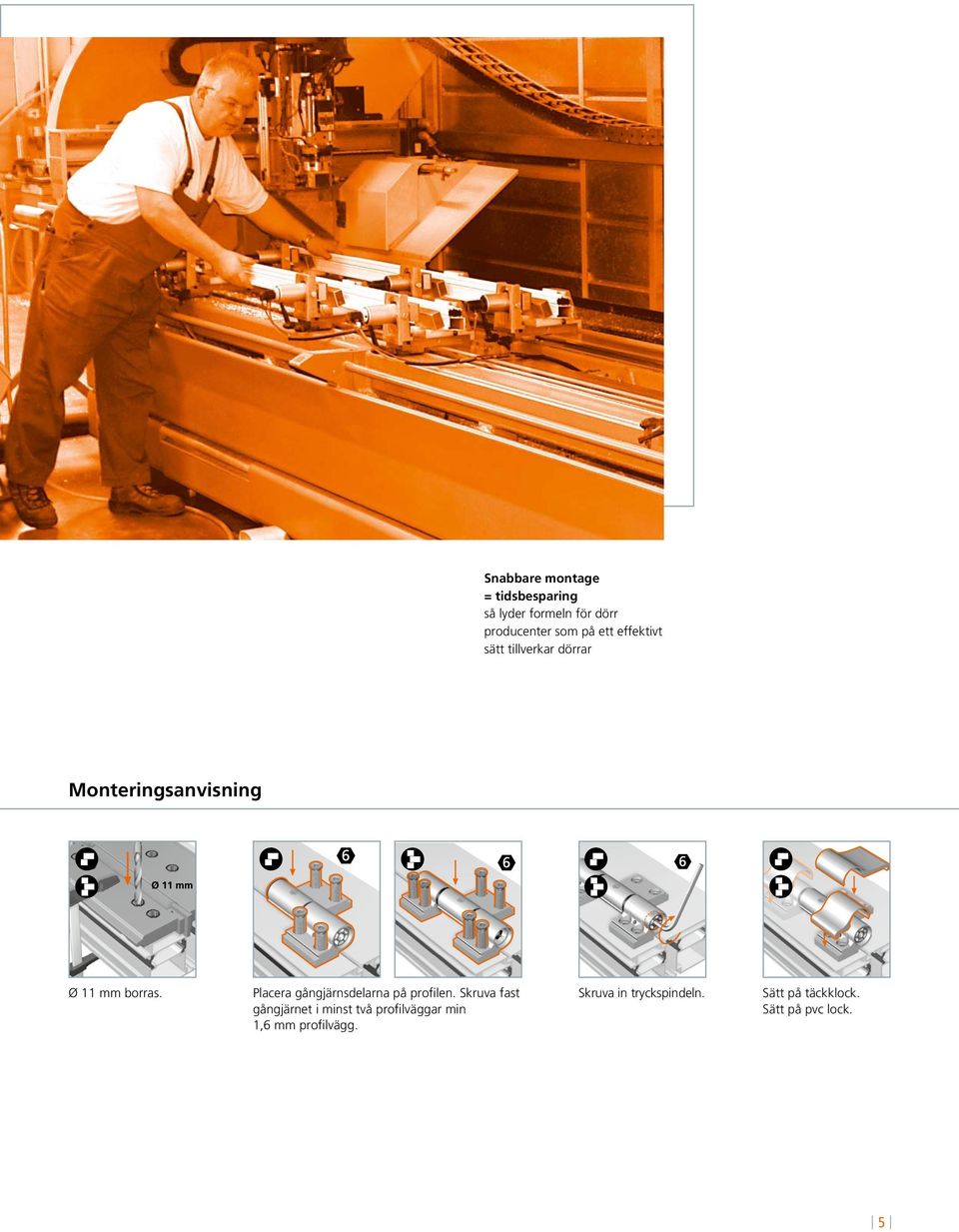

5 Snabbare montage = tidsbesparing så lyder formeln för dörr producenter som på ett effektivt sätt tillverkar dörrar Monteringsanvisning Ø 11 mm borras. Placera gångjärnsdelarna på profilen. Skruva fast gångjärnet i minst två profilväggar min 1,6 mm profilvägg. Skruva in tryckspindeln. Sätt på täckklock. Sätt på pvc lock. 5

6 Ett säkert val Nya Dr. Hahn Türband 4 är certifierade med det erkända SKG 2-Stjärncertifikatet, som utfärdas av det Hollänska proningsinstitutet. Certifikatet visar hör och effektiv motståndskraft mot inbrottsförsök på aluminiumdörrar. Dr. Hahn Türband 4 klarar under labratorieförsök över 4 minuters inbrottsförsök, och detta visar att inbrotttjuvar får stora problem. Hållbarhet Storlek på provdörr Säkerhet Inbrotts skydd Använda klasscificeringar Brandmotstånd Korrisionsbeständighet Gångjärnsklass Förklaringar se tabellen i 6

7 Justeringsanvisning Justering av tätningstryck Vrid lagerbussningen ± 90 tills den kommer i sitt läge (tätningstryck 0,5 mm ändras). Vrid lagerbussningen ± 90 tills den kommer i sitt läge (tätningstryck 0,5 mm). Vrid lagerbussningen ± 90 tills den kommer i sitt läge. Höjd inställning + 3 / 2 mm Certifierad kvalitet för höga belasningar Det nya gångjärnet lämpar sig för objektsdörrar samt dörrar för brand och rökskydd, utrymmningsdörrar som är testade enligt nya Horrisontal inställning ± 2,5 mm CE certifieringen. Hahn gångjärnet Serie 4 klarade testerna enligt EN 1935 i klass 14 det högsta testet för dörrar med höga krav. Gångjärnet kan även i standardutförande användas för branddörrar. Beroende på profiluppbyggnad klarar gångjärnet vikter upp till 220 kg i standardutförande monterat med Hahn ankarskruv. Made in Germany 7

8 En fråga om stabilitet Efter positiv respons från marknaden med Hahn skruvankare blev det en ny standard för montage av gångjärn. Direkt montering med en speciell skruv blev en logisk trend. Den nya ankarskruven har samma goda resultat som skruvankaret. Väggen i profilen skall ej vara tunnare än 1,6 mm. Gångjärn mått i mm 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Mindre avstånd = högre stabilitet = högre nogrannhet på gångjärnselementet Hahn Türband 4 Ankarskruv Hahn Türband 4 Distansbussningar Dörrbladsvikt i kg Hahn Türband 4 Förstärkningsplatta Belastning vid 90 dörröppning (teoretiska dörrbladsvikter) 8

9 Hahn Türband 4 För representativa objekt och dörrar med höga krav Technik

10 Borrmallar Instruktioner för antal gångjärn på dörrbladet I beräkningsprogrammet är följande beräkningsunderlag inräknat dörrbladets storlek, vikt, profiltjocklek, konstruktion tilläggsprofil, typ av dörröppnare samt infästning av gångjärn. För att kunna göra en noggrann beräkning behövs dessa data. T101A0000 T125A0000 T163A0000 Objekt max. dörrbladsstorlek (mm) max. dörrbladsvikt (kg) Dörrstängare OST Dörrstängare automatik Dörrstängare medintergrerad öppningsdämpare T127A0000 Enfamiljs hus 1250 x T127A0000 T103A0000 T105A0000 T105A0000 rechts T129A ,5 T129A0000 Rahmen Rahmen T165A0000 T171A T171A0000 rechts Rahmen Normala förhållanden Enfamiljs hus 1250 x Flervåningshus 1250 x Flervåningshus 1250 x T111A0000 rechts T131A ,5 T131A T173A0000 rechts Rahmen Flervåningshus 1250 x n Flervåningshus 1250 x n T111A ,5 41,5 T173A0000 Sjukhus, Skola, 1250 x n Sjukhus, Skola, 1250 x T113A0000 T151A0000 T175A0000 Hög frekvens Sjukhus, Skola, Sjukhus, Skola, 1250 x n 1250 x n Sjukhus, Skola, 1250 x n T115A0000 T153A0000 T177A0000 Sjukhus, Skola, 1250 x n rechts T121A T121A0000 rechts T123A ,5 41,5 T123A0000 Rahmen Rahmen ,5 91,5 T155A0000 T161A0000 rechts T179A ,5 T179A0000 rechts T181A ,5 T181A0000 Rahmen Rahmen I denna instruktion är det beräknat normala bredder är beräknat med på karm (45 mm) och en väggtjocklek av ca 2 mm. Det finns stora variationer mellan enskilda profilsystem i sina bredder och tjocklekar,anslutning av gångjärnen på profilen spelar en viktig roll, därför rekommenderar vi att ni sänder oss en ritning på profilkombinationen. Därefter ger vi Er ett gratis förslag för att fastställa den nödvändiga placeringen samt antal gångjärn. Vi behöver viss information, fråga efter vår enkät för placering av gångjärn. OBS! Alla uppgifter och beräkningar gäller endast för original Hahn gångjärn så uppmärksamma dess speciella designoch konstruktion. 10

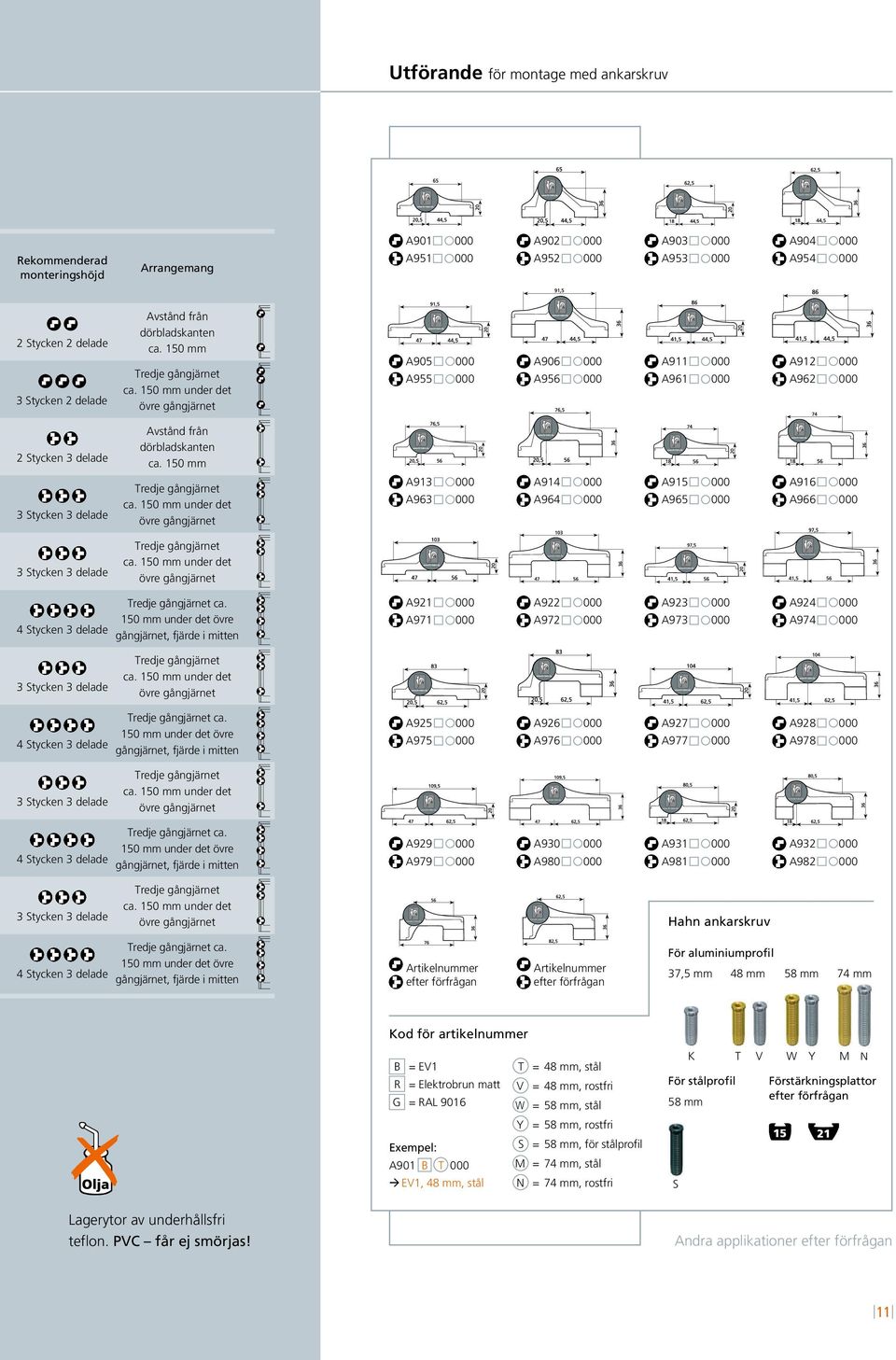

11 Utförande för montage med ankarskruv Rekommenderad monteringshöjd Arrangemang A A A A A A A A Stycken 2 delade 3 Stycken 2 delade Avstånd från dörbladskanten ca. 150 mm Tredje gångjärnet ca. 150 mm under det övre gångjärnet A A A A A A A A Stycken 3 delade Avstånd från dörbladskanten ca. 150 mm 3 Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet A A A A A A A A Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet 4 Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet, fjärde i mitten A A A A A A A A Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet 4 Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet, fjärde i mitten A A A A A A A A Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet 4 Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet, fjärde i mitten A A A A A A A A Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet Hahn ankarskruv 4 Stycken 3 delade Tredje gångjärnet ca. 150 mm under det övre gångjärnet, fjärde i mitten Artikelnummer efter förfrågan Artikelnummer efter förfrågan För aluminiumprofil 37,5 mm 48 mm 58 mm 74 mm Kod för artikelnummer B = EV1 R = Elektrobrun matt G = RAL 9016 T = 48 mm, stål V = 48 mm, rostfri W = 58 mm, stål K T För stålprofil 58 mm V W Y M N Förstärkningsplattor efter förfrågan Y = 58 mm, rostfri Exempel: A901 B T 000 EV1, 48 mm, stål S = 58 mm, för stålprofil M = 74 mm, stål N = 74 mm, rostfri S Lagerytor av underhållsfri teflon. PVC får ej smörjas! Andra applikationer efter förfrågan 11

12 Tillbehör Borrmall bestående av: Distanser n 1 borrplatta n 3 st distanser för skuggöppning (4, 5 eller 6 mm) n 2 stift Ø 5 mm för eget montage 4 mm, 5 mm eller 6 mm Artikelnummern se sidan 10 Eftermontage till snabborrmall bestående av: n 2 spännenheter n 2 stora distanser med 4 skruvar M6 x 75 n 1 liten distans med 2 skruvar M6 x 60 n 4 skruvar M6 x 40 (för montage av distans) Spännsetet är monterad på en standard borrmall. Borrmallen är avsedd med projekt upp till 90 (karm) eller 110 mm (dörrblad). Snabbborrmall Distansen inberäknad på gångjärnsidan 2 Ingen förskjutning av profilen 3 Mindre spännanordningar inga tvingar behövs för fastspänning av profilen 4 Profilanpassat anslag 5 Tryckplatta av pvc 6 Förspänning justerbar efter profilltolerans Vid beställning av snabborrmall kontakta oss. Specialtillbehör för inbrottskydd (Specialutförande förr inbrotts hämmandedörrar) Kulset Kulset för säkring av sexkantskruvar för infästning av gångjärn till utåtgående dörrblad. 2 2 avlastningsplatta för gångjärnet på profilen 3 Bakkantssäkring med krage Bakanstssäkring med krage för motverkan av förskjutning av dörrblad 4 Anpassade förstärkningsplattor till profil 4 Artikelnummer se baksida 12

13 Specialutföranden Underläggsplatta n för osymetriska dörrar n för hörnkonstuktioner Tillbehör: Underläggsplatta, förlängda centreringar, förlängda skruvar. Vid beställning var god lämna med profilritning. Fabriksmontage montage erfodras. Specialborrmall för osymetriska dörrar Specialutförande rostfri Förstärkningsplatta Specialutförande för trä-aluminium konstruktioner Gångjärn för vik dörrar Gångjärn för skenhängrulle. Passande till vikdörrsbelag med stång M12 eller M16 Nedre gångjärn Breda förstärkningsplattor för tunna stålprofiler 13

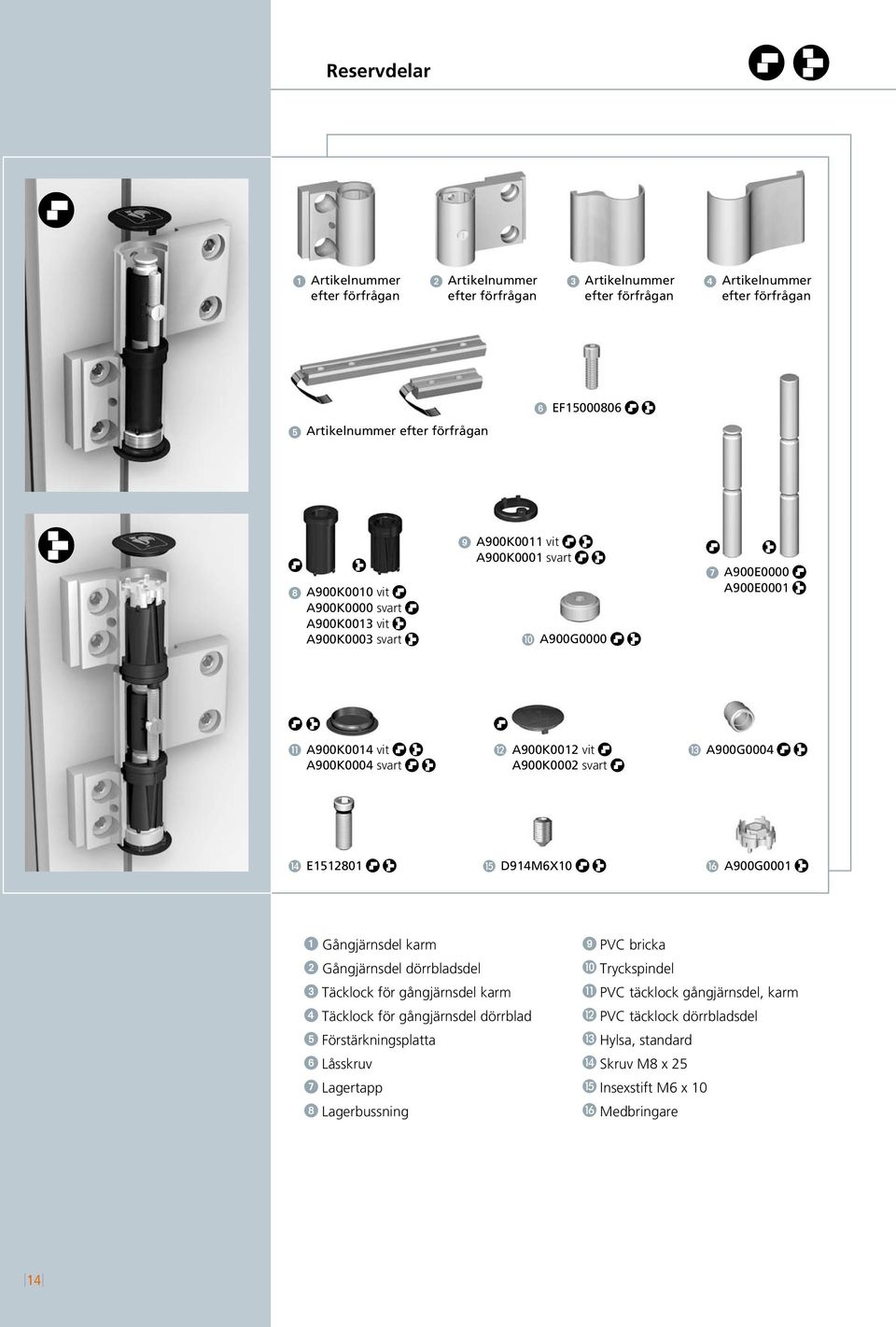

14 Reservdelar 1 Artikelnummer efter förfrågan 2 Artikelnummer efter förfrågan 3 Artikelnummer efter förfrågan 4 Artikelnummer efter förfrågan 6 EF Artikelnummer efter förfrågan 8 A900K0010 vit A900K0000 svart A900K0013 vit A900K0003 svart 9 A900K0011 vit A900K0001 svart J A900G A900E0000 A900E0001 K A900K0014 vit A900K0004 svart L A900K0012 vit A900K0002 svart M A900G0004 N E O D914M6X10 P A900G Gångjärnsdel karm 2 Gångjärnsdel dörrbladsdel 3 Täcklock för gångjärnsdel karm 4 Täcklock för gångjärnsdel dörrblad 5 Förstärkningsplatta 6 Låsskruv 7 Lagertapp 8 Lagerbussning 9 PVC bricka J Tryckspindel K PVC täcklock gångjärnsdel, karm L PVC täcklock dörrbladsdel M Hylsa, standard N Skruv M8 x 25 O Insexstift M6 x 10 P Medbringare 14

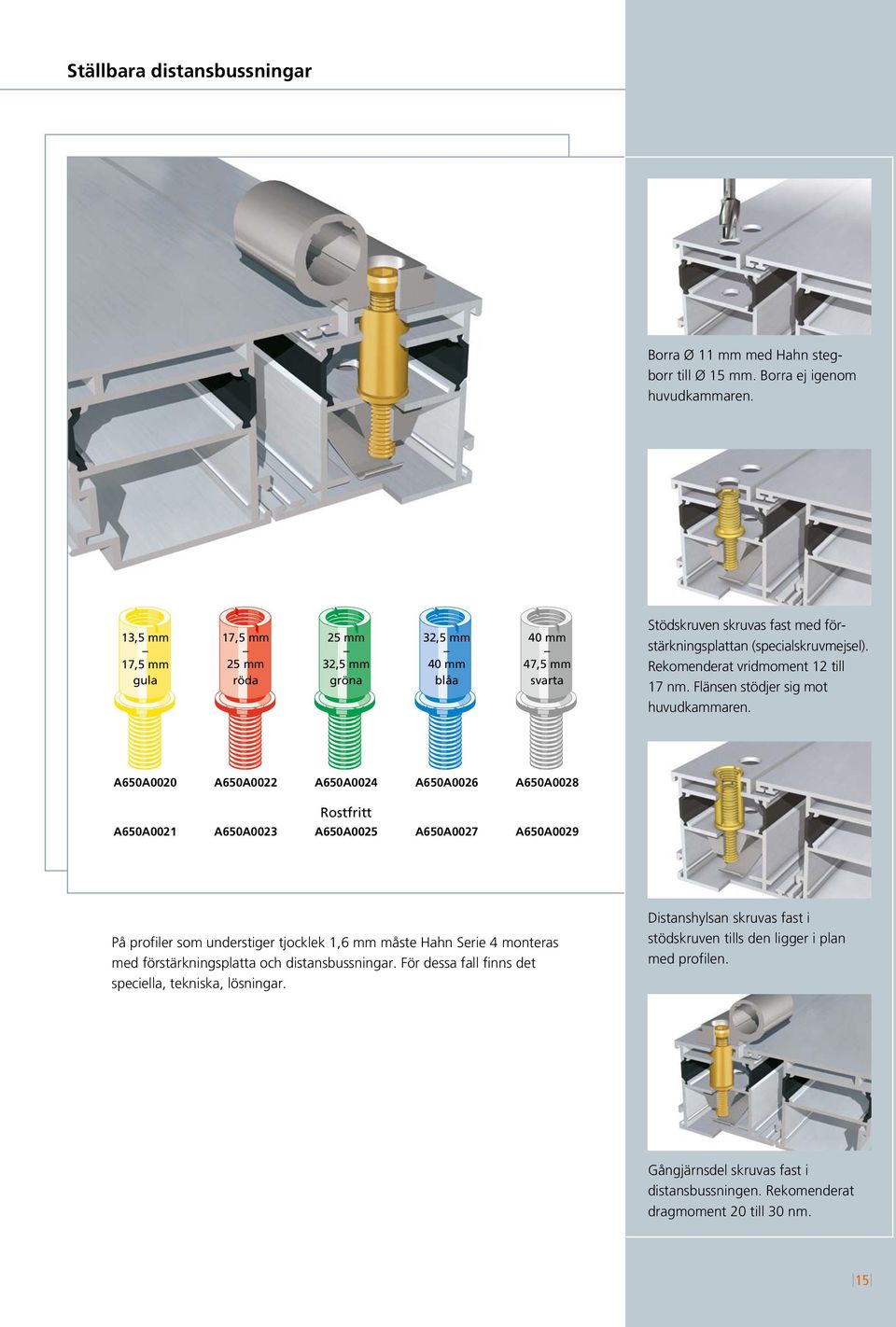

15 Ställbara distansbussningar Borra Ø 11 mm med Hahn steg borr till Ø 15 mm. Borra ej igenom huvudkammaren. 13,5 mm 17,5 mm gula 17,5 mm 25 mm röda 25 mm 32,5 mm gröna 32,5 mm 40 mm blåa 40 mm 47,5 mm svarta A650A0020 A650A0022 A650A0024 A650A0026 A650A0028 A650A0021 A650A0023 A650A0025 A650A0027 A650A0029 Stödskruven skruvas fast med för stärkningsplattan (specialskruvmejsel). Rekomenderat vridmoment 12 till 17 nm. Flänsen stödjer sig mot huvudkammaren. Rostfritt På profiler som understiger tjocklek 1,6 mm måste Hahn Serie 4 monteras med förstärkningsplatta och distansbussningar. För dessa fall finns det speciella, tekniska, lösningar. Distanshylsan skruvas fast i stödskruven tills den ligger i plan med profilen. Gångjärnsdel skruvas fast i distansbussningen. Rekomenderat dragmoment 20 till 30 nm. 15

16 Hahn Türband 4 Artikelnummer Tillbehör Placeringsverktyg Borrbussning Borr Kulset Bakantssäkring Bakantssäkring med krage A650A0039 A650A0056 A650A0035 A950A0011 A650A0017 A850A0000 Dr. Hahn GmbH & Co. KG Trompeterallee D Mönchengladbach Postfach D Mönchengladbach Phone +49 (0) Fax +49 (0) Internet försäljning@dr-hahn.se Prsp. Türband 4 / S / D-PRO0091 / LW3 Tekniska ändringar förbehålles.
