1 Malmö Stad Styr- Regler- och Övervakningsanläggning Version 2016 /Rev. / Utfärdat av

2 Projekteringsdirektiv, 2 (10) Allmänt Detta projekteringsdirektiv är ett av flera för anläggningar inom Malmö Stad och s förvaltningsområde. I texter och underliggande dokument återfinns krav och stöd, som ska ge vägledning för projektanpassning, för att klara s uppställda målsättningar. Överordnat finns s projekteringsanvisning med handledning och anvisningar för samtliga projektörer. Detta projekteringsdirektiv ska användas vid projektering av Styr-, regler- och övervakningsanläggningar (SRÖE). tillhandahåller en standard med generella krav om utförande genom dokumentet Allmän Teknisk Beskrivning. Detta dokument ska inte redigeras av projektören, kompletterande beskrivningstexter ska inarbetas i en separat handling upprättad av projektören, denna är benämnd projektanpassad Beskrivning. Avvikelser från detta projekteringsdirektiv som projektören anser krävs, ska först godkännas av. Följande underlag och dokument som projektören ska nyttja: Denna handling s Projekteringsanvisningar Allmän Teknisk Beskrivning SRÖE (Fastighetsnivå) Teknisk Beskrivning Överordnat SCADA system inkl. dess bilagor Mall för Projektanpassad Beskrivning Standarddriftkort (DK) för Luftbehandling och Fjärrvärme Standarddriftkort (DK) för Värmepumpsinstallationer SRÖ för Värmepumpsinstallationer inklusive enlinjescheman för EL & GAS. Mallar för provningsprogram för Samordnad funktionsprovning avseende installationer för luftbehandling & fjärrvärme samt luftbehandling & värmepump. Provningen utförs i s regi. Utöver ovan angivna handlingar finns även ytterligare dokument vilka projektören ska nyttja, dessa framgår av handlingsförteckning vilken tillhandahålls av s projektledare.

3 Projekteringsdirektiv, 3 (10) Syfte och innehåll Målsättningen är att uppnå och upprätthålla en enhetlig utformning av dessa system samt skapa bättre förutsättningar för arbeten med energieffektiviseringar, etc. Syftet med standarddokument och mallar är att all projektering ska utföras på ett likvärdigt sätt. Detta gäller för samtliga projektörer, oavsett entreprenadform. Samtliga styrsystem inom förvaltningsområdet ska anslutas till det centrala överordnade SCADA systemet (ÖS) av fabrikat Citect SCADA. Integrationen till ÖS omfattar även enheter med fabriksmonterade integrerade styrsystem samt mediamätare med datakommunikationsgränssnitt. Integrationsarbetet ska utföras inom SRÖE genom anvisningar i den separata handlingen Teknisk Beskrivning Överordnat SCADA system inklusive bilagor, vilka alltid ska ingå som en del i förfrågningsunderlaget. Samtliga enheter ska anslutas till ÖS via fastighetsnätverket (Ethernet), vilket ska installeras inom byggnader och anslutas till av tillhandahållen anslutningspunkt.

4 Projekteringsdirektiv, 4 (10) Uppdragets omfattning Projektören ansvarar alltid fullt ut för den produkt som denne levererar. Uppdraget omfattar att upprätta ett komplett förfrågningsunderlag avseende de tekniska delarna. Uppdraget kan också omfatta teknik- och kostnadsutredningar i tidiga skeden, framläggande av systemförslag. I detta projekteringsdirektiv framgår ett antal punkter som projektören minst måste hantera och inarbeta i den projektanpassade Beskrivningen. Till denna ska även övriga handlingar och ritningar tas fram i projekteringen. Undersökningsplikten är en viktig del i uppdraget. Befintliga system ska inventeras på plats. Integration mellan nya och befintliga installationer ska diskuteras projektspecifikt med beställaren för att skapa en enhetlig struktur hos system och anläggningar. Avstämning gällande relationshandlingar och annan dokumentation över befintliga system ska göras på plats. Undersökningsplikten omfattar även lokalisering av aktuella objektspecifika systemlösningar, projekteringsförutsättningar samt rådande förutsättning inom organisationen för aktuell region. Installationer ska vara väl disponerade med avseende på handhavande vid normal användning, åtkomlighet/servicevänlighet vid framtida underhåll och service samt möjlighet till förändring och utbyggnad.

5 Projekteringsdirektiv, 5 (10) Förklaringar och anvisningar Använda förkortningar i denna och övriga handlingar, återfinns i Allmän Teknisk beskrivning SRÖE och i s Projekteringsanvisning. Handlingen Allmän Teknisk Beskrivning SRÖE (Fastighetsnivå) och Teknisk Beskrivning Överordnat SCADA system inklusive dess bilagor ska alltid ingå som en del i förfrågningsunderlaget i varje projekt. Denna innehåller generella prestationer, kvalitet och utförande för SRÖE. I samtliga projekt ska även övriga discipliners styrsystem anslutas (integreras) till ÖS, principiellt utförande finns beskrivet i Allmän Teknisk Beskrivning SRÖE samt Teknisk Beskrivning Överordnat SCADA system inklusive dess bilagor. Projektören ska i projektanpassad Beskrivning ange vilka system som avses samt dess placering samt i vilken omfattning SRÖE ska utföra anslutningsarbeten för dessa system. Då handlingen Allmän Teknisk Beskrivning SRÖE är av generell karaktär ska projektören alltid läsa igenom denna och komplettera projektanpassad Beskrivning med uppgifter, prestationer och omfattning för det specifika projektet. Det finns även med generella omfattningar av sakvaror och funktioner, dessa ska inarbetas i av projektören upprättad handling och även tydlig framgå. I denna återfinns även en generell gränsdragningslista mot sidoentreprenader, vilken projektören ska komplettera i erforderlig omfattning. Den handling som projektören upprättar är angiven som projektanpassad Beskrivning i Allmän Teknisk Beskrivning SRÖE. I denna ska då ingå komplett projektspecifik information och krav för SRÖE, tillhandahållna mallar och driftkort ska användas för detta arbete. Till grund för detta finns en mallbeskrivning (Mall projektanpassad Beskrivning.doc).

6 Projekteringsdirektiv, 6 (10) I av projektören upprättad handling ska tydligt framgå entreprenadens omfattning. Det kan innebära att texter i Allmän Teknisk Beskrivning SRÖE inte är tillämpliga för det aktuella projektet (ex.vis demontering, leverans av apparatskåp, etc.), då ska projektören tydliggöra detta i den projektanpassade Beskrivningen. Det är av stor vikt att man inom projekteringsgruppen tillser ansvarsfördelningen i samtliga entreprenadgränssnitt. Detta ska göras genom en teknisk samordning mellan de olika entreprenaddelarna. ansvarar för samordningen. Då man inom projektet installerar ett fältbussystem för exempelvis efterbehandling, ska detta vara kommunicerbart. Detta system ska också integreras till ÖS. Integrationen mellan bussystemets kommunikationsgränssnitt och fastighetsnätverket ska ske så långt ner i topologin som möjligt. Detta innebär alltså fastighetsnätverket även ska omfatta ett antal anslutningspunkter på fältnivå, projektören ska informera ansvarig för projekteringen av fastighetsnätverket. Från och med version 2016 av denna handling och ATB SRÖE, gäller styrsystem av typen PLC enligt definition i ATB SRÖE.

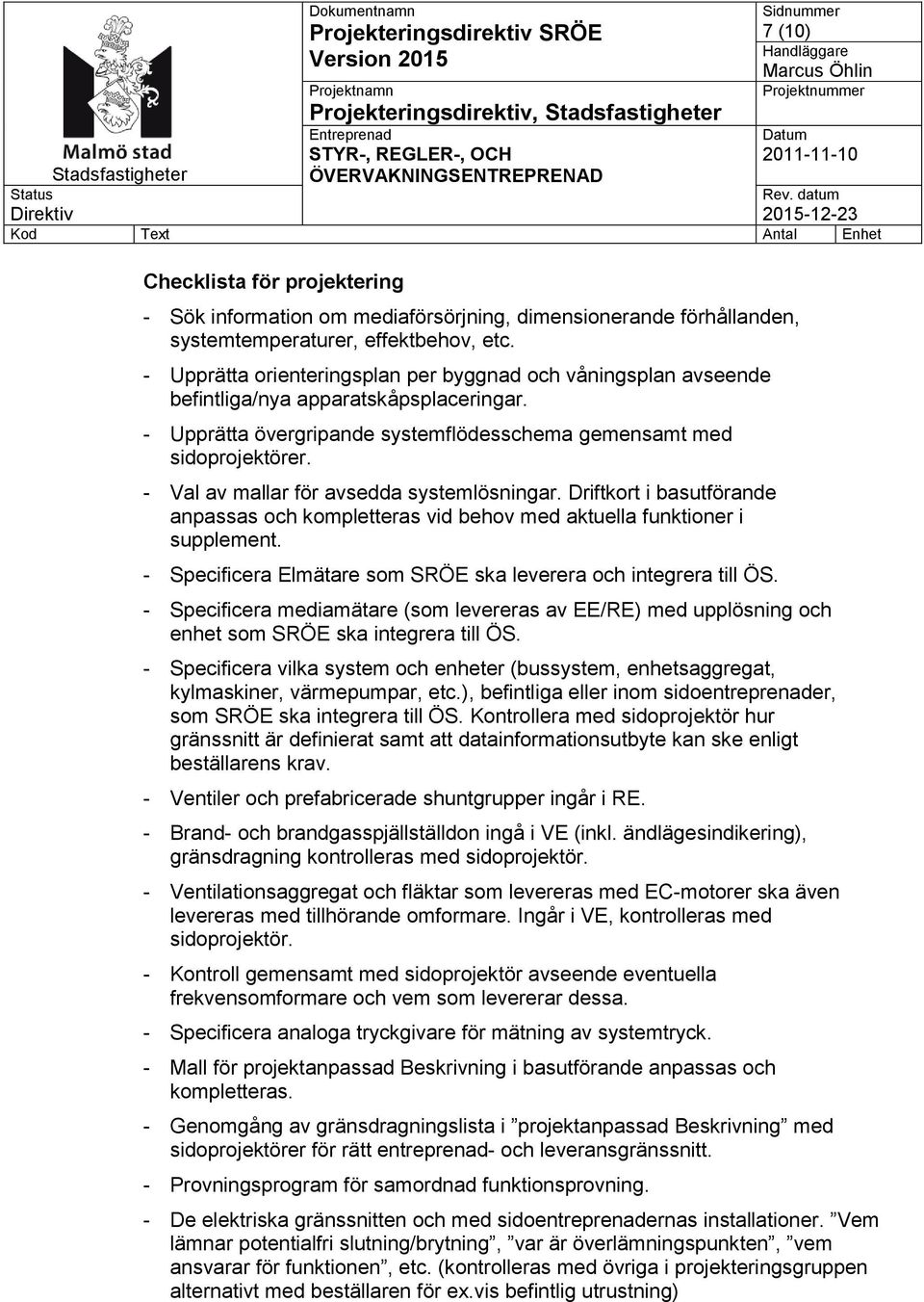

7 Projekteringsdirektiv, 7 (10) Checklista för projektering - Sök information om mediaförsörjning, dimensionerande förhållanden, systemtemperaturer, effektbehov, etc. - Upprätta orienteringsplan per byggnad och våningsplan avseende befintliga/nya apparatskåpsplaceringar. - Upprätta övergripande systemflödesschema gemensamt med sidoprojektörer. - Val av mallar för avsedda systemlösningar. Driftkort i basutförande anpassas och kompletteras vid behov med aktuella funktioner i supplement. - Specificera Elmätare som SRÖE ska leverera och integrera till ÖS. - Specificera mediamätare (som levereras av EE/RE) med upplösning och enhet som SRÖE ska integrera till ÖS. - Specificera vilka system och enheter (bussystem, enhetsaggregat, kylmaskiner, värmepumpar, etc.), befintliga eller inom sidoentreprenader, som SRÖE ska integrera till ÖS. Kontrollera med sidoprojektör hur gränssnitt är definierat samt att datainformationsutbyte kan ske enligt beställarens krav. - Ventiler och prefabricerade shuntgrupper ingår i RE. - Brand- och brandgasspjällställdon ingå i VE (inkl. ändlägesindikering), gränsdragning kontrolleras med sidoprojektör. - Ventilationsaggregat och fläktar som levereras med EC-motorer ska även levereras med tillhörande omformare. Ingår i VE, kontrolleras med sidoprojektör. - Kontroll gemensamt med sidoprojektör avseende eventuella frekvensomformare och vem som levererar dessa. - Specificera analoga tryckgivare för mätning av systemtryck. - Mall för projektanpassad Beskrivning i basutförande anpassas och kompletteras. - Genomgång av gränsdragningslista i projektanpassad Beskrivning med sidoprojektörer för rätt entreprenad- och leveransgränssnitt. - Provningsprogram för samordnad funktionsprovning. - De elektriska gränssnitten och med sidoentreprenadernas installationer. Vem lämnar potentialfri slutning/brytning, var är överlämningspunkten, vem ansvarar för funktionen, etc. (kontrolleras med övriga i projekteringsgruppen alternativt med beställaren för ex.vis befintlig utrustning)

8 Projekteringsdirektiv, 8 (10) Den projektanpassade Beskrivningen ska innehålla minst följande information: - Orientering och omfattning av entreprenaden - Projektspecifik gränsdragningslista mot sidoentreprenader och dess ansvarsområden. - Driftkort (systemprincip och funktioner) för samtliga system som ska ingå i entreprenaden. Samtliga börvärden, larmpunkter, larmgränser, avvikelselarm, tidsfördröjningar, etc. ska framgå. Text ska utformas i digitalt originalformat - Omfattning och utformande då fältbussystem för efterbehandlingar tillämpas. Specifikationer, ex.vis lokal påverkan, kapslingklass, placering, dokumentering, spänningsmatning, överordnade funktioner, larm heartbeat, kommunikationsprotokoll (ex. Modbus), anslutningspunkter fastighetsnätverk, etc. - Information om i vilken entreprenad installationen av fastighetsnätverket ingår. - Anvisning om placeringar av anslutningspunkter (datauttag) för SRÖEs enheter som ska anslutas - Ange vilka system och enheter (enhetsaggregat, kylmaskiner, värmepumpar, bussystem, etc.) som ska anslutas till fastighetsnätverket och integreras till ÖS. Ange även om det finns funktioner ska kommuniceras mellan platsbyggda styrsystem/srö-anläggningar och hur dessa ska kommuniceras (digitalt eller trådat). OBS! Integration till ÖS från respektive styrsystem ska alltid ske direkt utan mellanliggande utrustningar i anläggningen. Integration ska ej heller ske via platsbyggd styrsystem/srö-anläggning. - Gemensamma kanalisationer med EE (kontrolleras med elprojektören) - Specifika larm, tidkanaler, styrningar, etc. i elanläggningen - Eventuella hyresgästspecifika lösningar. - Eventuella kompletteringar av AMA-koder för specifik utrustning som inte framgår i den allmänna tekniska beskrivningen. - Effektuppgifter, motordata, etc. - Omfattning för den årstidsberoende provningen ska anges. - De elektriska gränssnitten och med sidoentreprenadernas installationer. Vem lämnar potentialfri slutning/brytning, var är överlämningspunkten, vem ansvarar för funktionen, etc. (kontrolleras med övriga i projekteringsgruppen alternativt med beställaren för ex.vis befintlig utrustning) - För apparater och utrustningar i rör- och värmesystem som ingår i entreprenaden, ange dimensionerande data.

9 Projekteringsdirektiv, 9 (10) - Tydligt ange omfattning av integration av mediamätare som SRÖE ska ansluta, adressera och driftsätta för integration till ÖS. Omfattningen avser såväl enheter som levereras inom SRÖE, såväl som de som ingår andra entreprenader. Information av typen system/enheter, antal, placering, gränssnitt, entreprenad, beteckningar, etc. - Antal insamlingsenheter (PiiGAB eller likvärdig) och dess placering för mediamätning ska även anges samt dess placering. - Om fläktar (fläktar som regleras via frekvensomformare) levereras med interna termokontakter som ska anslutas i manöver/larmkretsen. - Krav på fysiskt signalutbyte mellan PLC-system (alltså ej skickningar av typen utetemperatur, driftfall, etc. som kan ske via gemensamt fastighetsnätverk). - Krav och anvisningar för lokala displayer (HMI/OP), storlekar, typer, funktioner, etc. - Utförande som ska framgår i anbud (utöver de som framgår i Allmän teknisk beskrivning) - Om det finns specifika krav på objekt som ska vara försedda med drifttidsmätning. - Placeringar av apparatskåp ska anges på ritningar, dessa får inte placeras i nära anslutning av rörledningar (ovan eller under apparatskåp). I annat fall ska skydd anordnas. - Om det krävs ytterligare information (utöver de som framgår i Allmän teknisk beskrivning) - Om anläggningen INTE ska anslutas till ÖS, vilka krav som då ska ställas på lokal loggning, larmrouting, etc. - Ange Normally Closed (ES) och Normally Open (EÖ) för spjällställdon med fjäderåtergång. - Redovisning av vilka driftkort som gäller för aktuellt projekt - För befintliga anläggningar ska omfattning och placering av dokumentskåp anges. - Om en PC-panel ska finnas med i leveransen samt dess placering. - Utformning av nödstoppsfunktion. Utgångspunkten är att det endast ska finns en nödstopp för hela anläggningen, även vid flera byggnader. Dock ska signal från nödstopp vara hårdtrådat till respektive apparatskåp. Projektör utreder gemensamt med B om denna apparat och funktion kan ingå i Brandlarmsanläggningen. - Projektering av värmeanläggningar ska följa Svensk Fjärrvärme Tekniska bestämmelser F:101 senaste utgåvan och E.ON s lokala anvisningar för Malmö, Burlöv senaste utgåvan.

10 Projekteringsdirektiv, 10 (10) Projektanpassning av mallar för driftkort (DK) Driftkorten ska projektören objektsanpassa, dvs. revidera dess genom för anpassning till aktuellt projekt. OBS! Skickning av signaler mellan PLCer ska undvikas. Principiell utformning av flödesscheman och texter ska användas. OBS! DK ska överlämnas till SRÖE i editerbart originalformat. Specifika funktionskrav Nedan anges ett antal specifika funktionskrav som projektörens ska inarbeta då det är tillämpligt: - Förreglingsfunktion (flöde) vid elvärmebatterier. - Tillämpa behovsstyrd ventilation där så är möjligt, ska utföras via närvarodetektorer, rumstemperatur/co 2 givare samt ev. pådragsdon. - Konfliktlarm ska omfatta hela manöverkedjan, (DU/DI) för t.ex. takplacerade frånluftfläktar o.d. - Avvikelselarm för högnivålarm i spillvattenpumpgrop, ska ha fördröjning. - Läckagelarm ska finnas på inkommande KV. Denna funktion är beskriven i driftkort. Krav är att M-Bus mätare ansluts till M-Bus insamlingsenhet som kommunicerar till M-Bus OPC-server samt lokalt till PLC, i PLC finns funktion läckagelarm. - Luftbehandlingsaggregat som är bestyckad med komfortkyla, ska förses med funktion för kylåtervinning då kylbehov finns. - Pumpgrop för Spillvatten ska förses med A-larmindikering vid hög vattennivå, samt automatisk avstängningsventil för inkommande KV. - Larmkategorier A-, B- och E-larm: A-larm är larm som kan orsaka skada på person eller byggnad såväl ekonomiskt som fysiskt. Ex: Rökdetektor, brand, hög nivå pumpgrop spillvatten, frysskydd, expansionskärl, gasläckage och bassängvattenkvalité. A-larm ska alltid skickas till larmmottagare. B-larm är larm som kan orsaka ekonomisk eller fysisk skada B-larm skickas inte vidare till larmmottagare, visas endast i ÖS. E-larm är energilarm som aktiveras av apparat eller system för energi/ värmeåtervinning och som omgående orsakar ekonomisk skada. E-larm ska alltid skickas till larmmottagare. E-larm under jourtid skickas först nästkommande dag. Ex: Låg verkningsgrad värmeväxlare, Låg avkylning i fjärrvärmecentral, Låg COP i VMP/KVP, Driftstopp i VMP/KVP/Solfångare/Solceller
