1 HMK handbok i mät- och kartfrågor Geodesi: Teknisk specifikation och metodval Arbetsdokument juli 2015

2 Förord juli 2015 HMK-Geodesi arbetsdokument 2015 består av fyra dokument som tillsammans utgör HMK-Geodesi. Dokumentet och metodval arbetsdokument 2015 skall ses som ett utkast till det dokument som kommer att publiceras under december Dokumentet i nuvarande form saknar väsentliga delar och omfattar egentligen endast kapitel 2. Arbetet med dokumenten har huvudsakligen utförts av arbetsgruppen Anders Alfredsson, Lars Jämtnäs, Lars Engberg Lantmäteriet, Stig-Göran Mårtensson, Högskolan i Gävle. Extern granskning har genomförts under våren och synpunkterna har inarbetats i dokumentet. Under 2015 har dokumenten status som arbetsdokument, en officiell version kommer att publiceras under december Gävle /Anders Alfredsson, Projektledare Geodesi och metodval 2015 Arbetsdokument 2 (14)

3 Innehåll 1 Inledning Standardnivåer Avgränsningar Dokumentet Metodval Teknisk specifikation Allmän beskrivning Specifikation av utgångsmaterial Specifikation av genomförande Referenssystem Lägesosäkerhet Relativ mätosäkerhet Särskilda förutsättningar och krav Specifikation av leverans Referenssystem Leveransformat Tilläggsspecifikationer av leverans Genomförande Beställarens kontroll Bilaga A: Osäkerhet, referensnät (UREF) Bilaga B: Mall för upprättande av teknisk specifikation B.1 Mall för teknisk specifikation och metodval 2015 Arbetsdokument 3 (14)

4 1 Inledning HMK-Geodesi: Metodval (HMK-) behandlar upprättande av teknisk specifikation för upphandling av geodetisk mätning samt arbetets utförande, kontroll och dokumentation. I avsnitt 2 behandlas beställarens upprättande av teknisk specifikation. Till hjälp finns en mall och exempel på tekniska specifikationer. I avsnitt 3 behandlas utförarens genomförande, det vill säga hur data samlas in, bearbetas, dokumenteras och levereras, enligt kraven i den tekniska specifikationen. I avsnitt 4 ges förslag på beställarens kontroll. Metodbeskrivningar återfinns i dokumenten HMK-Geodesi: GNSSbaserad mätning samt HMK-Geodesi: Terrester mätning. Frågor om upphandling, tillstånd och sekretess behandlas i HMK- Introduktion 2014, avsnitt 3. Tekniska termer och förkortningar förklaras i HMK-Ordlista och förkortningar, version december 2014 eller senare. 1.1 Standardnivåer I HMK finns ett koncept med fyra standardnivåer. Dessa baseras på kraven från beställare, användare, tillämpningar och produkter, utifrån de tekniska produktionsmöjligheter som finns i dag. Läs mer om HMK-standardnivåer i HMK-Geodatakvalitet 2014, avsnitt 3.2. Nedan beskrivs den HMK-standardnivå som är aktuell för HMK-Geodesi. Den ger beställaren riktlinjer, i valet av parametrar och krav, för upprättande av teknisk specifikation. HMK-standardnivå 3 Lämplig för projektinriktad mätning och kartläggning för projektering, byggande och förvaltning av bebyggelse, vägar och övrig infrastruktur samt för bygg- och relationshandlingar med mera. Kraven på lägesosäkerhet ligger på halvdecimeternivå eller bättre. 1.2 Avgränsningar Planeras till senare versioner. 1.3 Dokumentet Metodval Planeras till senare versioner. och metodval 2015 Arbetsdokument 4 (14)

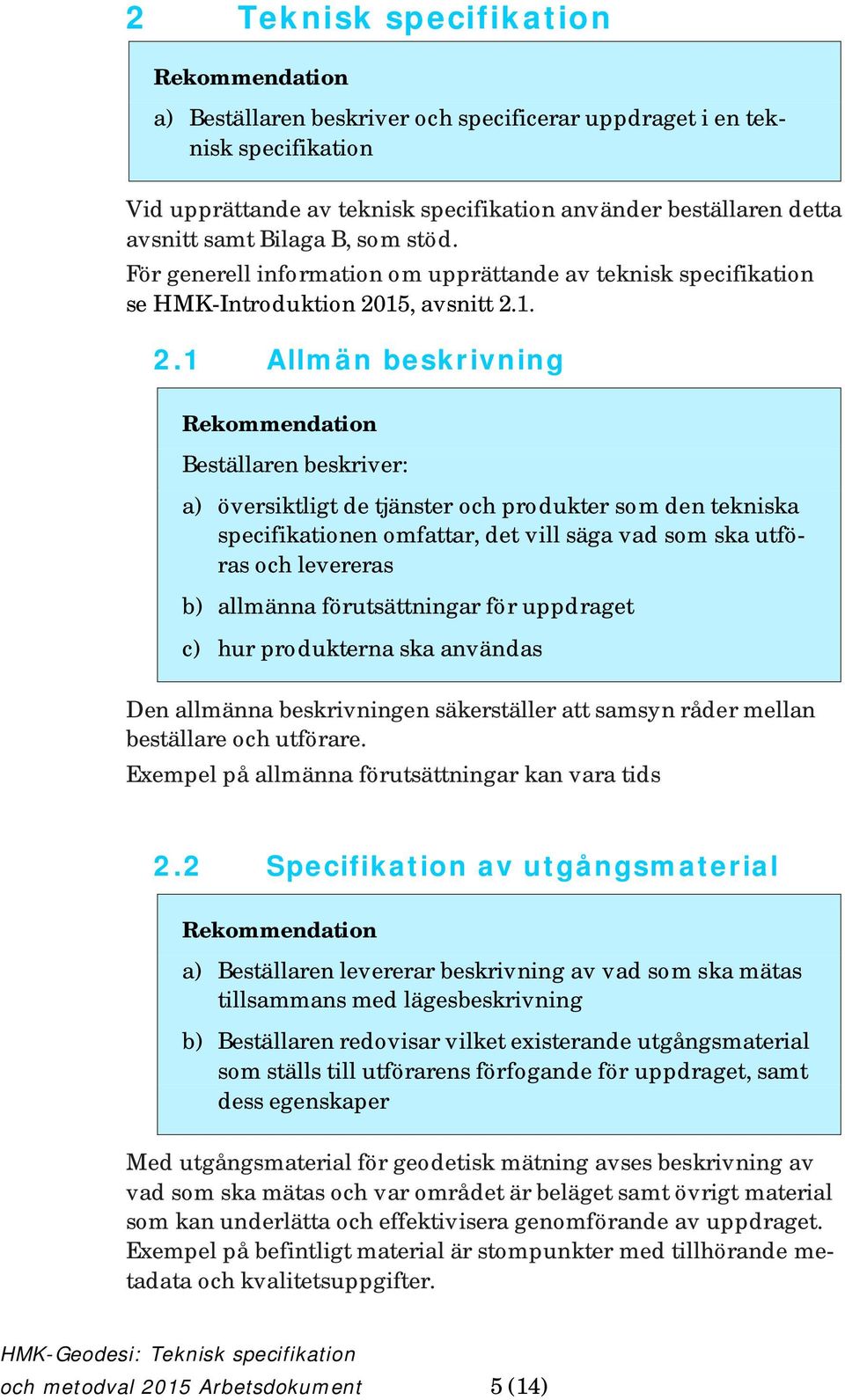

5 2 Teknisk specifikation a) Beställaren beskriver och specificerar uppdraget i en teknisk specifikation Vid upprättande av teknisk specifikation använder beställaren detta avsnitt samt Bilaga B, som stöd. För generell information om upprättande av teknisk specifikation se HMK-Introduktion 2015, avsnitt Allmän beskrivning Beställaren beskriver: a) översiktligt de tjänster och produkter som den tekniska specifikationen omfattar, det vill säga vad som ska utföras och levereras b) allmänna förutsättningar för uppdraget c) hur produkterna ska användas Den allmänna beskrivningen säkerställer att samsyn råder mellan beställare och utförare. Exempel på allmänna förutsättningar kan vara tids 2.2 Specifikation av utgångsmaterial a) Beställaren levererar beskrivning av vad som ska mätas tillsammans med lägesbeskrivning b) Beställaren redovisar vilket existerande utgångsmaterial som ställs till utförarens förfogande för uppdraget, samt dess egenskaper Med utgångsmaterial för geodetisk mätning avses beskrivning av vad som ska mätas och var området är beläget samt övrigt material som kan underlätta och effektivisera genomförande av uppdraget. Exempel på befintligt material är stompunkter med tillhörande metadata och kvalitetsuppgifter. och metodval 2015 Arbetsdokument 5 (14)

6 2.3 Specifikation av genomförande Eventuella önskemål om genomförande Referenssystem a) Beställaren anger referenssystem i plan för mätningen b) Beställaren anger höjdsystem för mätningen Lägesosäkerhet a) Beställaren ställer krav på lägesosäkerheten i plan och höjd Krav på lägesosäkerhet för geodetisk mätning avser standardosäkerhet i plan och höjd för inmätta objekt. Den lägesosäkerhet som kan uppnås beror främst på använd tekniks metodnivå samt utgångspunkternas lägesosäkerhet Relativ mätosäkerhet a) Beställaren ställer krav på den relativa mätosäkerheten i plan och höjd Krav på relativ mätosäkerhet avser den interna mätosäkerheten mellan detaljer inom projektområdet Särskilda förutsättningar och krav a) Beställaren anger de särskilda förutsättningar och krav som påverkar genomförandet Beställaren bör inte detaljstyra genomförandet, utan så långt som möjligt överlämna det till utföraren. Särskilda förutsättningar som påverkar mätningen kan omfatta krav på projektanpassad nätverks-rtk eller information om att tekniker bör kombineras vid mätningen. och metodval 2015 Arbetsdokument 6 (14)

7 2.4 Specifikation av leverans a) Beställaren specificerar vilka produkter som ska levereras b) Beställaren specificerar krav på produkterna c) Beställaren specificerar krav på produktionsdokumentation Beställaren bör anpassa kraven på produktionsdokumentation till uppdragets storlek, omfattning och användningsområde Referenssystem a) Beställaren anger referenssystem i plan och höjd för de produkter som ska levereras b) Vid redovisning i annat referenssystem än SWEREF 99 eller RH 2000 anvisar beställaren vid behov transformationssamband mellan systemen Läs mer om SWEREF 99 och RH 2000 samt relationer mellan olika referenssystem och projektionszoner i HMK-Ge: Infra, kapitel 2. Om beställaren inte har ett aktuellt transformationssamband kan sådant upprättas som en del av uppdraget enligt HMK-Ge: Infra, avsnitt 2.8. och metodval 2015 Arbetsdokument 7 (14)

8 2.4.2 Leveransformat a) Beställaren specificerar eventuella krav på leveransformat Beställaren anger krav på filformat, om filformatet inte är standardiserat bör innehåll och struktur anges Tilläggsspecifikationer av leverans a) Beställaren specificerar eventuella övriga krav på leverans Prov- och delleveranser Beställaren anger eventuella krav på prov- eller delleveranser, till exempel i syfte av att verifiera att planeringen genomförts enligt kraven i den tekniska specifikationen. Leveransmedia och katalogstruktur Beställaren specificerar eventuella krav på leveransmedia och katalogstruktur för leverans av filer och produkter. och metodval 2015 Arbetsdokument 8 (14)

9 3 Genomförande Planeras till senare versioner. och metodval 2015 Arbetsdokument 9 (14)

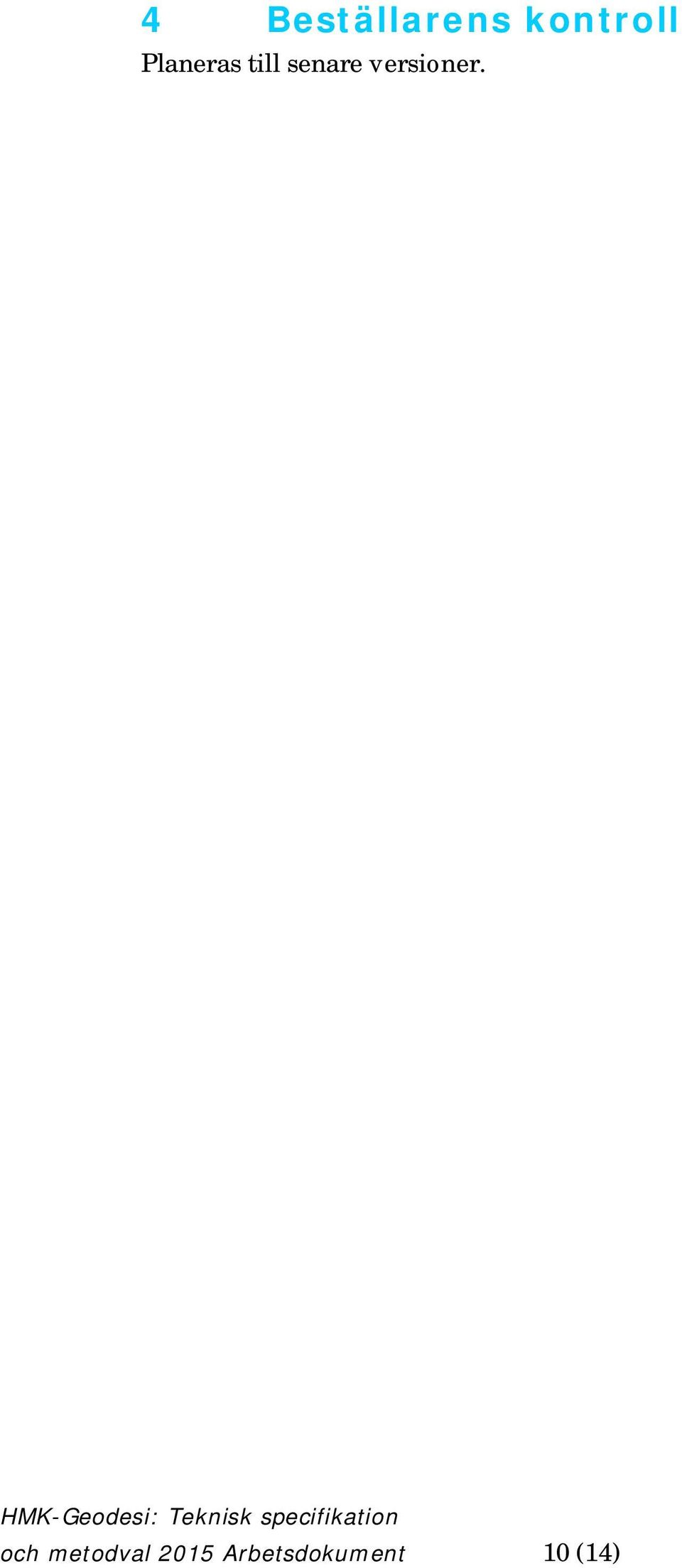

10 4 Beställarens kontroll Planeras till senare versioner. och metodval 2015 Arbetsdokument 10 (14)

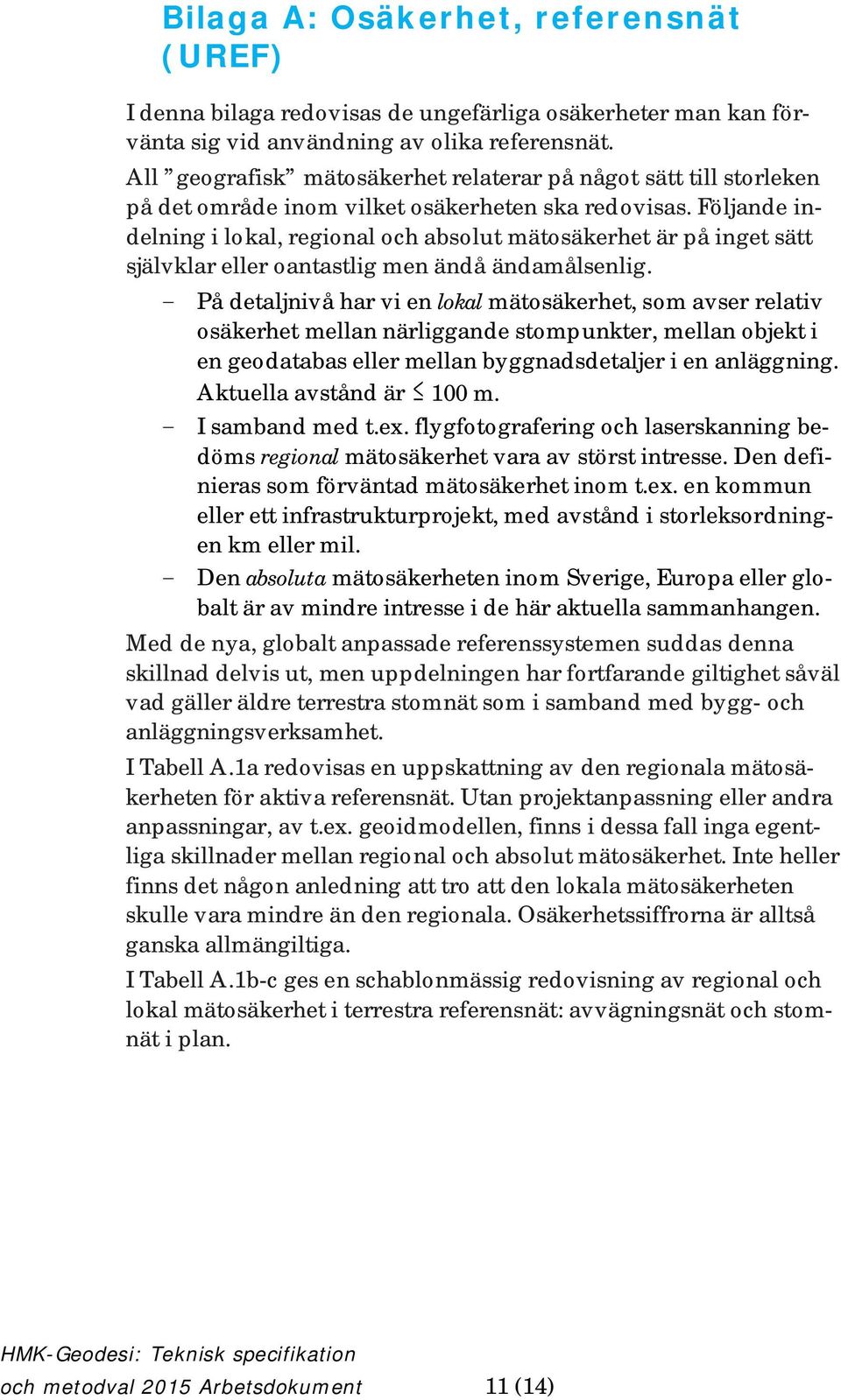

11 Bilaga A: Osäkerhet, referensnät (UREF) I denna bilaga redovisas de ungefärliga osäkerheter man kan förvänta sig vid användning av olika referensnät. All geografisk mätosäkerhet relaterar på något sätt till storleken på det område inom vilket osäkerheten ska redovisas. Följande indelning i lokal, regional och absolut mätosäkerhet är på inget sätt självklar eller oantastlig men ändå ändamålsenlig. - På detaljnivå har vi en lokal mätosäkerhet, som avser relativ osäkerhet mellan närliggande stompunkter, mellan objekt i en geodatabas eller mellan byggnadsdetaljer i en anläggning. Aktuella avstånd är 100 m. - I samband med t.ex. flygfotografering och laserskanning bedöms regional mätosäkerhet vara av störst intresse. Den definieras som förväntad mätosäkerhet inom t.ex. en kommun eller ett infrastrukturprojekt, med avstånd i storleksordningen km eller mil. - Den absoluta mätosäkerheten inom Sverige, Europa eller globalt är av mindre intresse i de här aktuella sammanhangen. Med de nya, globalt anpassade referenssystemen suddas denna skillnad delvis ut, men uppdelningen har fortfarande giltighet såväl vad gäller äldre terrestra stomnät som i samband med bygg- och anläggningsverksamhet. I Tabell A.1a redovisas en uppskattning av den regionala mätosäkerheten för aktiva referensnät. Utan projektanpassning eller andra anpassningar, av t.ex. geoidmodellen, finns i dessa fall inga egentliga skillnader mellan regional och absolut mätosäkerhet. Inte heller finns det någon anledning att tro att den lokala mätosäkerheten skulle vara mindre än den regionala. Osäkerhetssiffrorna är alltså ganska allmängiltiga. I Tabell A.1b-c ges en schablonmässig redovisning av regional och lokal mätosäkerhet i terrestra referensnät: avvägningsnät och stomnät i plan. och metodval 2015 Arbetsdokument 11 (14)

12 Tabell A.1a Exempel på regional standardosäkerhet för aktiva referensnät. Enhet: mm. Metod/nättyp Standardosäkerhet (1σ) Plan Höjd 3D SWEPOS fundamentalstationer, de Övriga SWEPOS-stationer Tabell A.1b. Schablonmässig standardosäkerhet i avvägningsnät. Regional mätosäkerhet Lokal mätosäkerhet Avstånd mellan fixar Riksnät (RH2000) 3 mm 1 mm 1 km Anslutningsnät 5 mm 2 mm 0,5 km Bruksnät 5-10 mm 2-5 mm 0,1-0,5 km Tabell A.1c. Schablonmässig standardosäkerhet i plana stomnät. Regional mätosäkerhet Lokal mätosäkerhet Punktavstånd RIX95-punkter 10 mm inte tillämplig 10 km Anslutningsnät mm 10 mm 2-5 km Bruksnät mm 5 mm 0,1-0,5 km och metodval 2015 Arbetsdokument 12 (14)

13 Bilaga B: Mall för upprättande av teknisk specifikation B.1 Mall för teknisk specifikation 2) Teknisk specifikation (HMK-Ge: Metod 2015, avsnitt Genomförande ska göras enligt denna tekniska specifikation. Förklaring av krav och definitioner av termer framgår av HMK-Geodesi: Metodval 2015 och HMK-Ordlista och förkortningar, version december Allmän beskrivning (HMK-Ge: Metod 2015, avsnitt 2.1) Tjänster: Produkter: Allmänna förutsättningar: Produkternas användning: 2 Specifikation av utgångsmaterial (HMK-Ge: Metod 2015, avsnitt 2.2) Beskrivning samt läge: Existerande utgångsmaterial inklusive egenskaper: Övrigt utgångsmaterial inklusive egenskaper: 3 Specifikation av genomförande (HMK-Ge: Metod 2015, avsnitt 2.3) Krav på referenssystem i plan: Krav på referenssystem i höjd: Krav på lägesosäkerhet plan/höjd (standardosäkerhet): Krav på relativ mätosäkerhet plan/höjd (standardosäkerhet): Särskilda förutsättningar och krav: och metodval 2015 Arbetsdokument 13 (14)

14 4 Specifikation av leverans (HMK-Ge: Metod 2015, avsnitt 2.4) Krav på referenssystem i plan: Krav på referenssystem i höjd: Eventuellt transformationssamband: Krav på filformat, innehåll och struktur: Övriga krav gällande leverans: och metodval 2015 Arbetsdokument 14 (14)
