1 STADSBYGGNADSFÖRVALTNINGEN STADSMILJÖ KART OCH MÄT Förtätning av nätverks-rtk i nordvästra Skåne Sida 1

Swepos nätverks-rtk referensstationer Nationellt nät av fasta referensstationer för GNSS som är en del av den nationella geodetiska infrastrukturen Etablerat och utvecklat i samarbete med Chalmers

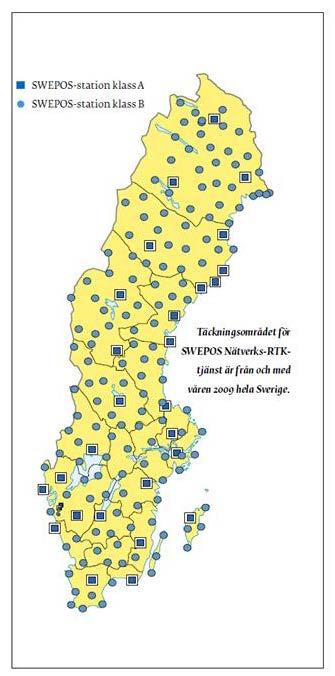

2 Swepos nätverks-rtk referensstationer Nationellt nät av fasta referensstationer för GNSS som är en del av den nationella geodetiska infrastrukturen Etablerat och utvecklat i samarbete med Chalmers (Onsala Rymdobservatorium) och Sveriges Provnings- och forskningsinstitut Grundläggande investeringar sker huvudsakligen via statliga anslag Årliga driftskostnader inkl. framtida uppgraderingar finansieras på lång sikt via användarbidrag Sida 2

3 Utveckling av SWEPOS förtätning För att minska mätosäkerheten och höja driftsäkerheten Gröna områden redan förtätat område Ljusgröna områden pågående förtätning Vita områden ej planlagt område Sida 3

4 Projektanpassat nätverks-rtk I samarbete med Trafikverket Ett förtätat SWEPOS-nät och infrastruktur som alla GNSS användare kan nyttja Bidrar till utvecklingen av SWEPOS Bidrar till utvecklingen av nya GNSS tillämpningar och standarder Sida 4

5 Förväntad mätosäkerhet med nuvarande satellitkonfiguration (GPS+Glonass) 95 % Plan Ellipsoidhöjd 10 km nät 12 mm 22 mm 20 km nät 15 mm 30 mm 35 km nät 18 mm 39 mm 70 km nät 24 mm 54 mm Sida 5

6 HMK Geodesi: GNSS-baserad Detaljmätning Värden baserade på hög utförandeklass (2 tidsseparerade mätsessioner med medeltalsbildning av minst 10 s kvalitetskontrollerade data) Baslinjeberoende värden 95% Plan Ellipsoidhöjd 10 km nät 7-9 mm mm 35 km nät mm mm 70 km nät mm mm Sida 6

Helsingborgs stomnätsstrategi 2014 Förtätning av nätverks-rtk blev en del av Helsingborg stomnätspolicy Försök med etablering av tillfälliga bruksnät i nyexploateringsområden med nätverks-rtk Goda

7 Helsingborgs stomnätsstrategi 2014 Förtätning av nätverks-rtk blev en del av Helsingborg stomnätspolicy Försök med etablering av tillfälliga bruksnät i nyexploateringsområden med nätverks-rtk Goda erfarenheter av referensstation mitt i Helsingborg i 35 km-nätet Önskan att ha samma GNSS-noggrannhet i kommunens utkanter Diskussion med Swepos vid seminariet i Gävle i oktober 2014 Försöka finna fler intressenter för en förtätning i NV-Skåne för att hålla kostnaderna på en rimlig nivå Sida 7

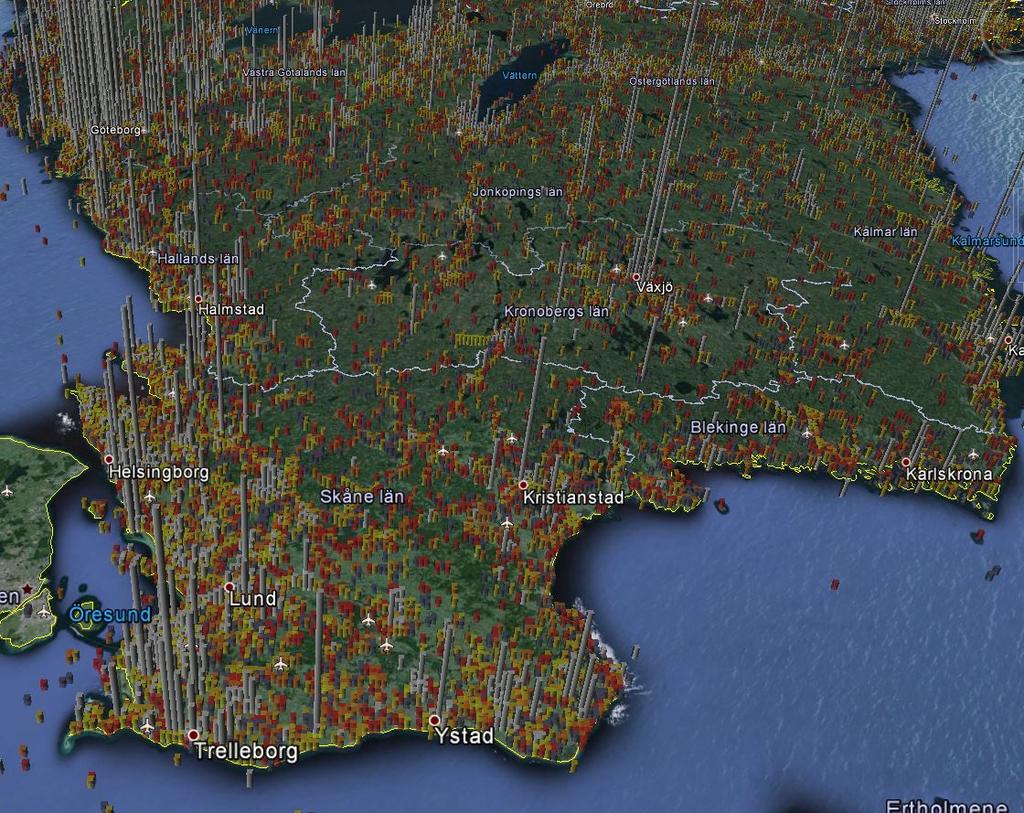

8 Användningen av SWEPOS nätverks-rtk tjänst i Skåne Sida 8

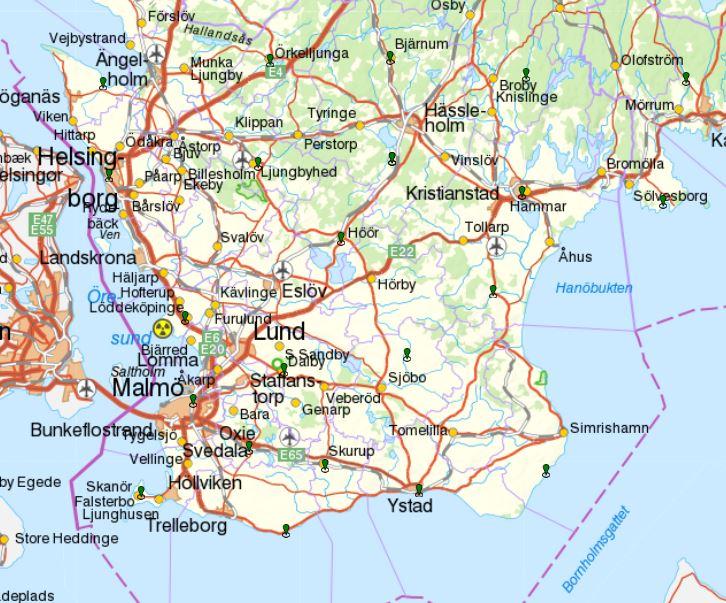

9 SWEPOS stationer i Skåne Sida 9

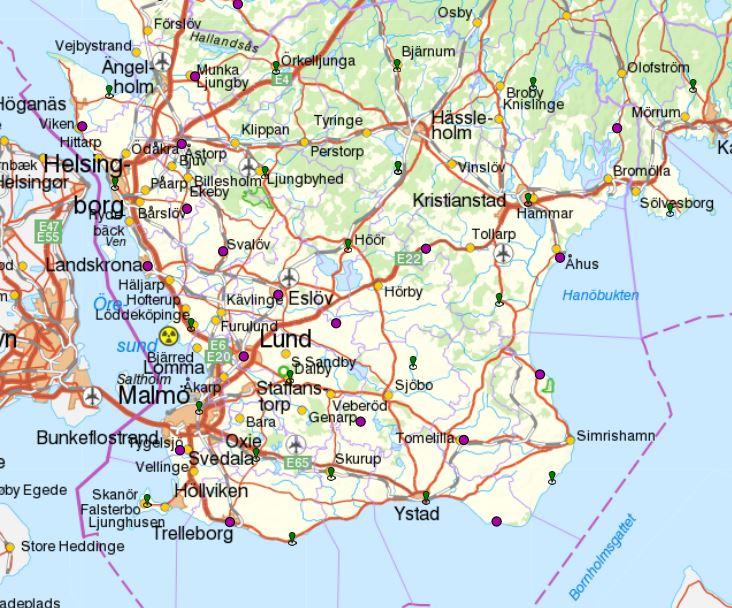

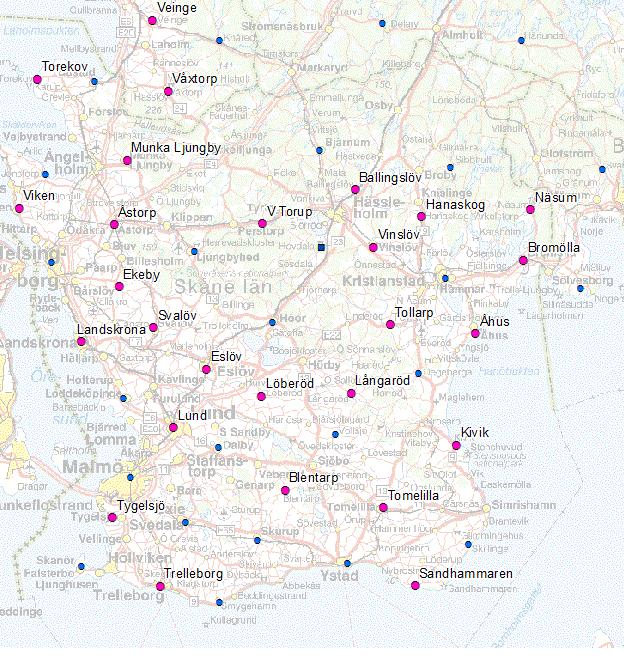

10 Förslag till förtätning i Skåne

11 Erbjudande till kommuner kring en förbättrad geodetisk infrastruktur Sedan 2006 har Lantmäteriet/SWEPOS tillsammans med Trafikverket förtätat vissa områden ner till ca 10 km för att möta kraven från större bygg- och infrastrukturprojekt En del kommuner har nu även visat intresse för att få samma typ av förbättring för sin kommunala verksamhet med lägre mätosäkerhet och högre redundans En förtätning till 10 km bör minska underhållskostnaden för de traditionella stomnäten och bidra till en mera kostnadseffektiv mätverksamhet för kommunerna De nya referensstationerna blir en del av den nationella infrastrukturen och användbar för alla användare inom kommunen Sida 11

12 Förtätning av SWEPOS i samarbete med kommunerna Kommunen bistår SWEPOS i rekognoseringsarbetet Kommunen tillhandahåller plats för montering av GNSS - stationsutrustning, samt bekostar installation, montering och elförbrukning Lantmäteriet står för komplett GNSS -stationsutrustning, datakommunikationskanal till SWEPOS driftsledningscentral, den dagliga driften av GNSS-stationen samt framtida uppgraderingar av GNSS utrustningen Sida 12

13 Några exempel på antennmonteringar Sida 13

14 Exempel på antennmontering Skåp med måtten 70*60*40 cm (H*B*D) Sida 14

Förtätning av nätverks-rtk i Skåne Förfrågan till kommunerna i familjen Helsingborg Förslag från SWEPOS om kostnadsfördelning Landskrona, Höganäs, Ängelholm samt Helsingborg nappar på förslaget, och

15 Förtätning av nätverks-rtk i Skåne Förfrågan till kommunerna i familjen Helsingborg Förslag från SWEPOS om kostnadsfördelning Landskrona, Höganäs, Ängelholm samt Helsingborg nappar på förslaget, och även Båstad vill vara med Gruppen tar på sig kostnader även för etableringar utanför egna kommunen Kommunerna rekognoserar lämpliga platser Höganäs vill ha en referensstation på Kullaberg SWEPOS planerar etableringarna i detalj Upplåtelseavtal utarbetas och montering av utrustning kommer snart att påbörjas Etableringsmätning och driftstart i början av 2018 Sida 15

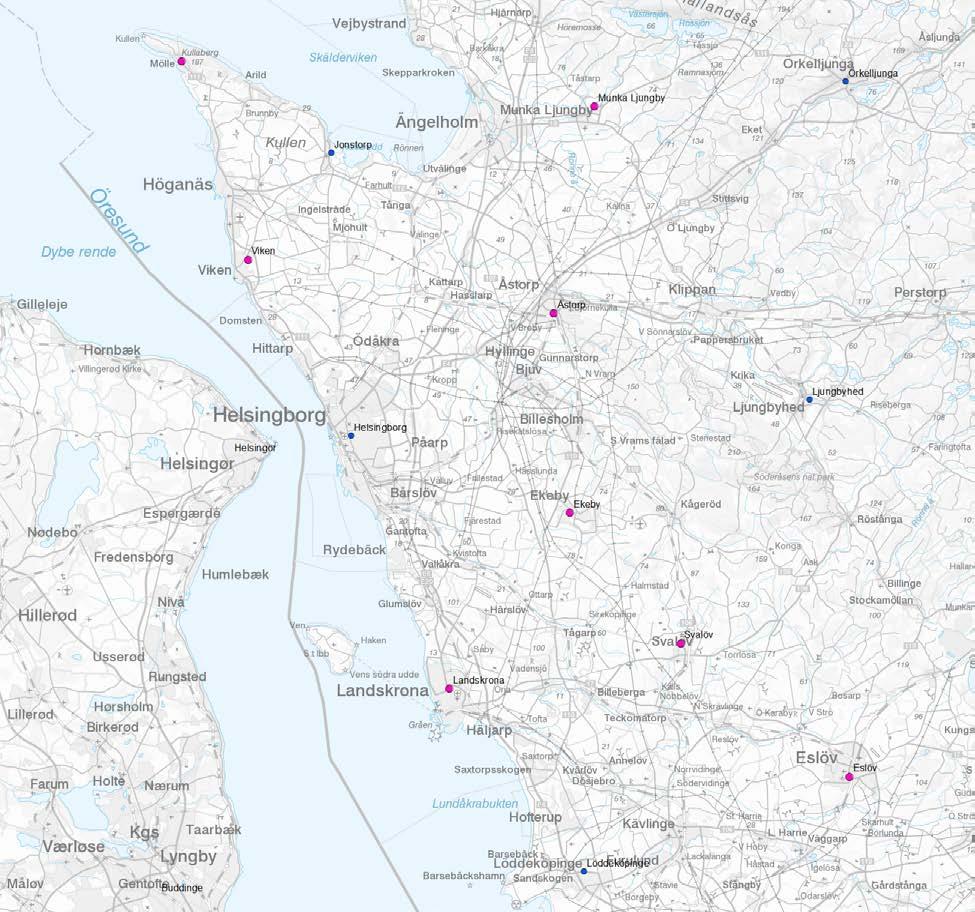

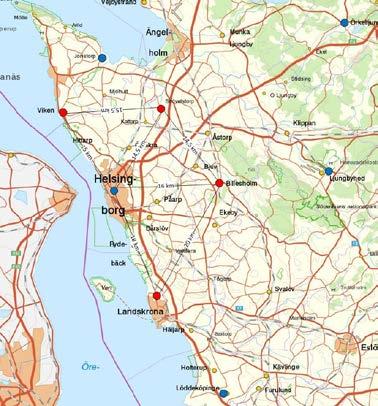

16 Förtätning i Nordvästra Skåne Sida 16

Med hjälp av Galileo och BeiDou kunna mäta med GNSS i svåra miljöer med begränsad sikt

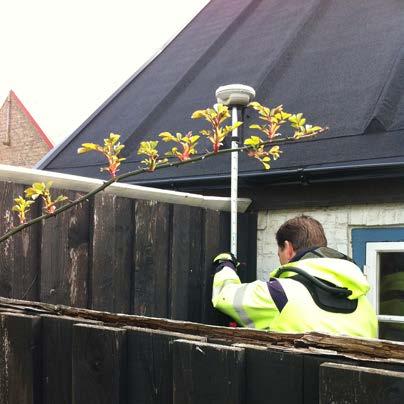

17 Våra egna förhoppningar Ökad användning av GNSS vid fastighetsbildning och gränsutvisningar Anlägga tillfälliga bruksnät i nyexploateringsområden med nätverks-rtk Med hjälp av Galileo och BeiDou kunna mäta med GNSS i svåra miljöer med begränsad sikt GNSS med samma låga mätosäkerhet i hela kommunen, även i höjdled med ny och bättre geoidmodell Sida 17

18 TACK för visat intresse! Källor: Peter Wiklund, Lantmäteriet Erik Edberg, Lantmäteriet Kent Ohlsson, Lantmäteriet Anna Chong, Helsingborgs stad Sida 18
