1 TAC Design version 3 Handledning Projekteringshjälpmedel för styr-, regleroch övervakningsanläggningar (SV),

2 Förord Välkommen till manualen TAC Design version 3 Handledning. Copyright 2001 TAC AB. Förbehåll för ändringar. Detta dokument, liksom produkten som dokumentet avser, är endast avsett för licensierade användare av produkten och dokumentet. TAC AB äger upphovsrätten till detta dokument och förbehåller sig rätten att göra förändringar, tillägg eller strykningar av innehållet. TAC AB tar ej ansvar för eventuella felaktigheter som kan förekomma i detta dokument. Produkten får enbart användas i de syften som detta dokument beskriver. Endast licensierade användare av produkten och dokumentet äger rätten att använda dokumentet och information i dokumentet. Spridning, upplåtande, kopiering, lagring eller användning av produkten eller informationen eller illustrationer i dokumentet till ej licensierade användare, i elektronisk eller mekanisk form, som en inspelning eller på annat sätt, utan tillåtelse från TAC AB bryter de upphovsrättsliga reglerna och är förbjudet. Alla varumärken är egendom tillhörig respektive företag. Revisionslista Art nr Kommentar Redaktör Datum (SV) Avsnitt Ny text om flödesbild i bitmapformat. Ny bild. ANBL (SV) Revideringar införda berörande ny version

3 Innehåll TAC Design version 3 Handledning Innehåll 1. Introduktion Allmänt Komma igång Laddning av programvara Skapa bibliotek för lagring av data Starta programmet Setup Hjälp Skapa applikation Ventilation Tillval Utbytestext Värme Tillval Utbytestext Modul Tillval Utbytestext Beteckningar/Data Komponentbeteckning Artikeldata Ventildata Gränsdragning Produkter Anteckningar Lista beteckningar Applikationsnummer Gruppera dokument Sammanställ Sammanställ en applikation Sammanställ grupp Välj sammanställning TAC AB, (SV), 3 (32)

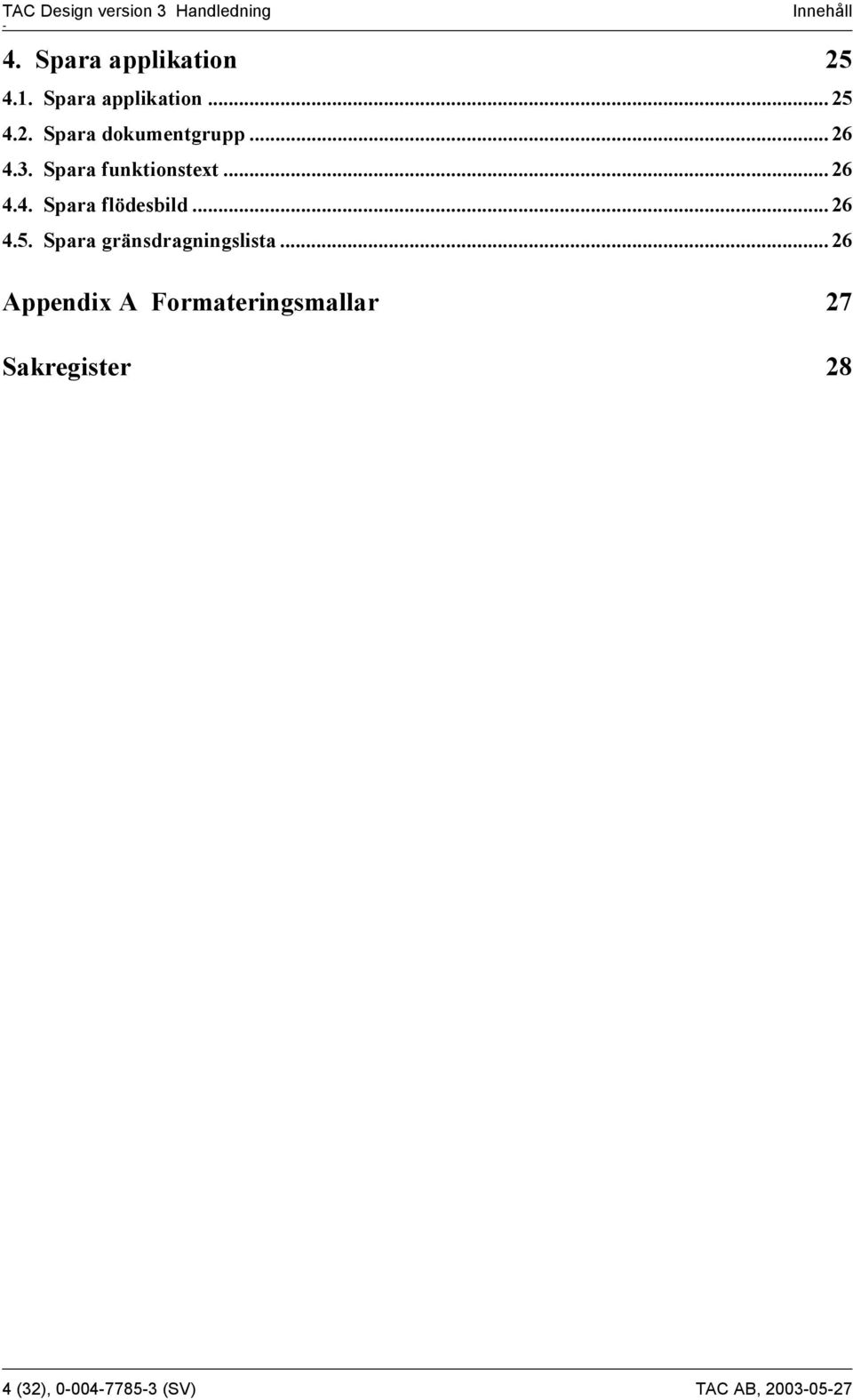

4 - Innehåll 4. Spara applikation Spara applikation Spara dokumentgrupp Spara funktionstext Spara flödesbild Spara gränsdragningslista Appendix A Formateringsmallar 27 Sakregister 28 4 (32), (SV) TAC AB,

5 Introduktion 1. Introduktion 1.1. Allmänt TAC Design är ett program avsett att fungera som projekteringshjälpmedel för försäljare och konsulter. Med detta hjälpmedel kan funktionsbeskrivningar för styr-, regleroch övervakningsanläggningar produceras med utgångspunkt från vald flödesbild/schema för ventilationsaggregat, värmeundercentral eller moduler. Förutom funktionsbeskrivning kan apparatspecifikation, I/O-lista, gränsdragningslista och en grafisk bild i HGL- eller BMP-format erhållas. Programvaran är avsedd att köras på PC under Windows 95/98/2000/XP eller NT. För bästa funktion skall bildskärmen ha upplösning SVGA (800*600) eller högre. Producerade texter och grafik är lätt inläsbara i MS-Word eller annat ordbehandlingsprogram för vidare bearbetning. Anmodan om uppdatering av programvaran kommer automatiskt om programmet körs i en datorutrustning ansluten till Internet. Obs! Användandet av denna programvara fråntar inte brukaren ansvaret för utförd konstruktion. TAC AB, (SV), 5 (32)

6 Introduktion 6 (32), (SV) TAC AB,

7 Komma igång 2. Komma igång 2.1. Laddning av programvara Programvaran kan läsas hem från Internet ( eller erhållas som levereras på en CD-ROM. Vid installation av programvaran så följ instruktionerna på skärmen. Installationsprogrammet kommer att föreslå disk och destinationskatalog, (förvalt C:\Program\TAC DESIGN) samt namnet på programgrupp (förvalt TAC Design). För avinstallation av programmet användes funktionen i Windows, kontrollpanel och Lägg till - Tag bort program. Nu kommer samtliga filer att tas bort för TAC Design. Enda undantaget är, om filer kopierats eller skapats efter installationen i TAC Design katalogerna, så lämnas dessa kvar Skapa bibliotek för lagring av data Innan arbete påbörjas, skapa kataloger för projektfilerna med hjälp av filhanteraren. Projektfilerna kommer att ges beteckning lika aggregatnamnet, därför bör varje nytt projekt läggas i en ny katalog. TAC AB, (SV), 7 (32)

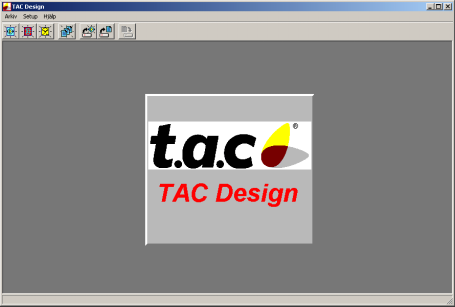

8 Komma Igång 2.3. Starta programmet Programmet startas genom att man dubbelklickar på ikonen för TAC Design. Följande fönster öppnas: Vid val av Arkiv - Ny vent applikation öppnas flödesbild för applikationsframtagning av ventilationsaggregat. Vid val Arkiv - Ny värmeapplikation öppnas flödesbild för applikationsframtagning av värmeundercentraler. Vid val av Arkiv - Ny modul applikation öppnas dialog för val av modulapplikationer (applikationer som inte täcks av vent- eller värmeapplikationerna). Vid val av Arkiv - Ny grupp öppnas fönster för att gruppera dokumentutskrifterna. Vid val av Arkiv - Läs in mall applikation kan tidigare skapade applikationer väljas från lista. Applikationens alla parametrar läses in, dock ej namn och filnamn. Från denna lista kan även applikationer tas bort. Vid val av Arkiv - Öppna applikation kan tidigare skapade applikationer väljas från lista. Från denna lista kan även applikationer tas bort. Vid val av Arkiv - Avsluta TAC Design avslutas programmet. 8 (32), (SV) TAC AB,

9 Komma igång Setup Vid val av Setup finns det möjlighet att markera Spara inställningar vid avslutning. Detta innebär att fönsterposition, fönsterstorlek och aktuell arbetskatalog sparas vid avslut. Antal rader i funktionstexten kan även anges. Detta innebär att en sidbrytning läggs in efter antalet valda rader. Använd MS-Word som text redigerare bockas i då producerad text skall presenteras i MS-Word. Automatisk koppling sker då till mallarna (för Word 97/2000) som skall vara placerade i katalogen TAC Design. Om Flödesbild i bitmapformat (BMP) väljs så kommer flödesbilden i operatörsdialogen att utnyttjas i funktionstexten. Grafiken skapas i bitmapformat. I annat fall kommer grafiken att skapas i HPGLformat (CAD).Databas språk kan väljas i en meny. Ger dokumentationen på valt språk. Databaser finns förutom på svenska även på engelska, tyska, norska, danska och finska Hjälp Vid val av Hjälp - Index kan man få instruktioner om hur programmet fungerar. Hjälp kan nås vid alla dialogrutor via Hjälp-knapp eller genom att man trycker på tangenten F1. TAC AB, (SV), 9 (32)

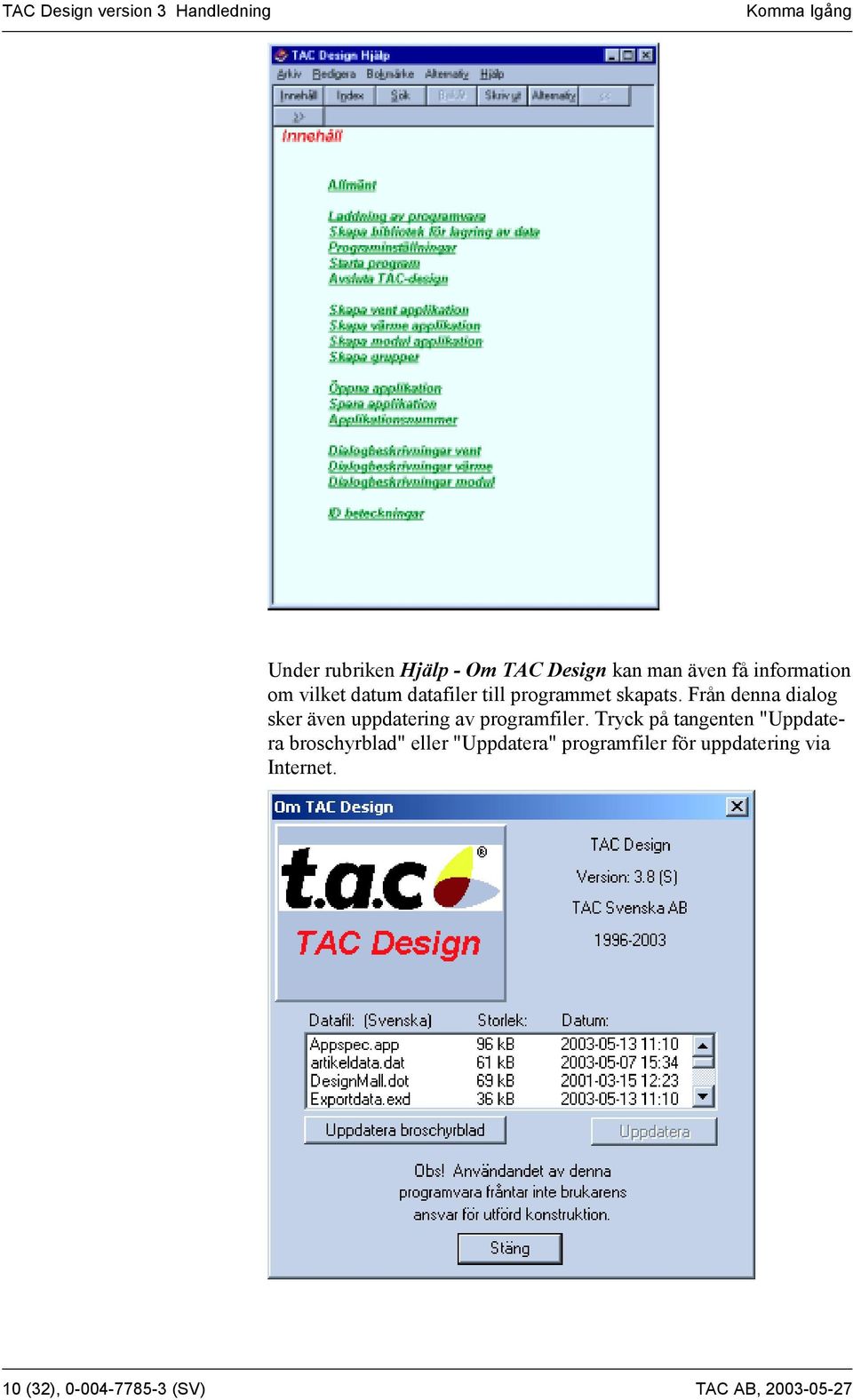

10 Komma Igång Under rubriken Hjälp - Om TAC Design kan man även få information om vilket datum datafiler till programmet skapats. Från denna dialog sker även uppdatering av programfiler. Tryck på tangenten "Uppdatera broschyrblad" eller "Uppdatera" programfiler för uppdatering via Internet. 10 (32), (SV) TAC AB,

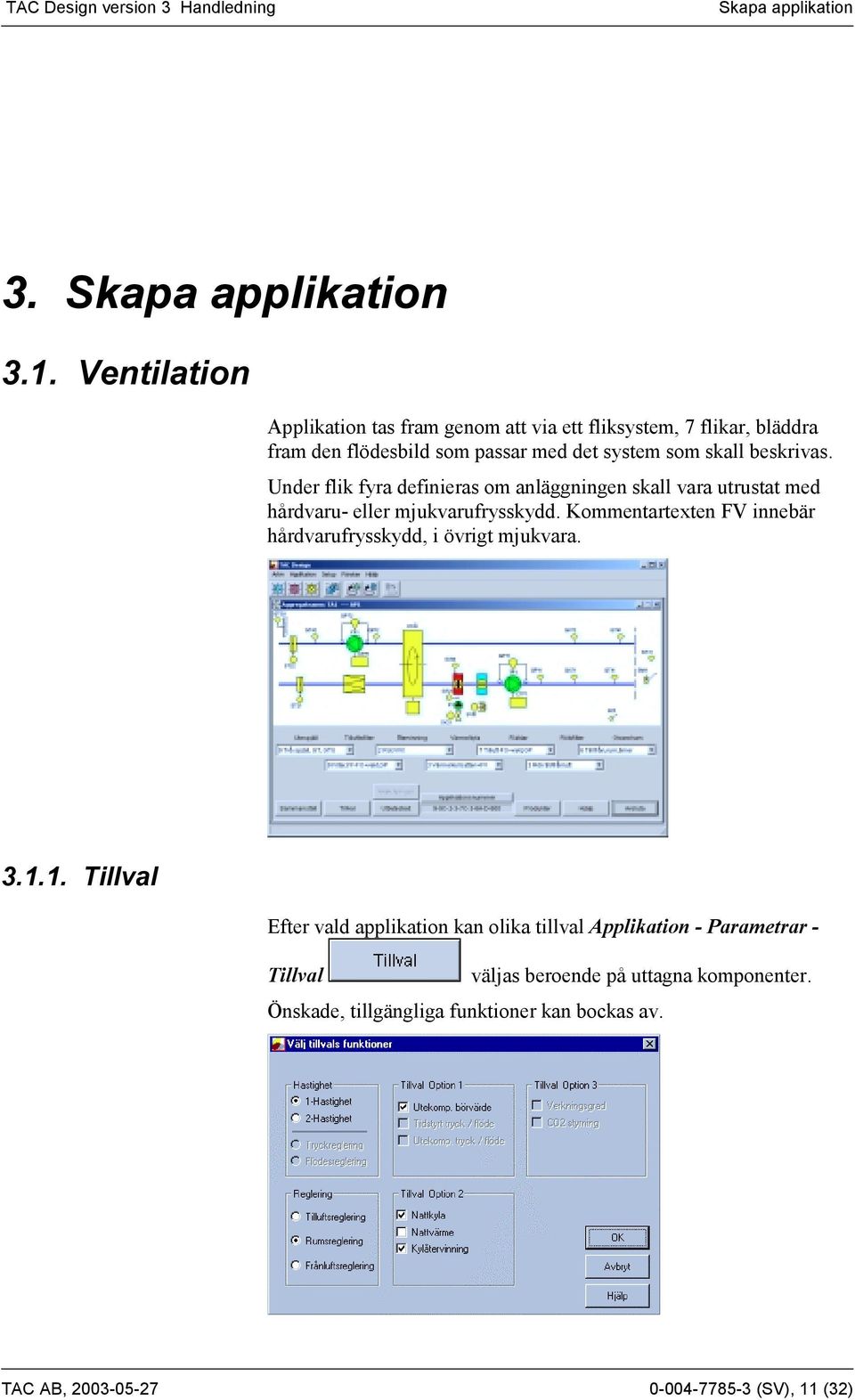

11 Skapa applikation 3. Skapa applikation 3.1. Ventilation Applikation tas fram genom att via ett fliksystem, 7 flikar, bläddra fram den flödesbild som passar med det system som skall beskrivas. Under flik fyra definieras om anläggningen skall vara utrustat med hårdvaru- eller mjukvarufrysskydd. Kommentartexten FV innebär hårdvarufrysskydd, i övrigt mjukvara Tillval Efter vald applikation kan olika tillval Applikation - Parametrar - Tillval väljas beroende på uttagna komponenter. Önskade, tillgängliga funktioner kan bockas av. TAC AB, (SV), 11 (32)

12 Handledning Skapa applikation Utbytestext Systembeteckning Funktionstexter för aggregatet kan projektanpassas genom att redigera fälten i formulär Applikation Parametrar - Utbytestext. Text angiven under Aggregatnamn kommer att bli det namn under vilket applikationen sparas. Överordnat ID anger första och andra nivån i ID. Avslutas med -. Larmklasser Med hjälp av knappen larmklasser öppnas ett formulär där möjlighet ges att tilldela de olika prioriterade larmen till olika larmklasserna. Larmklasserna kan ges valfria beteckningar. Hur larmen är grupperade i prioriteter är dokumenterat under Hjälp. 12 (32), (SV) TAC AB,

13 Skapa applikation 3.2. Värme Applikation tas fram genom att via ett fliksystem, 7 flikar, bläddra fram den flödesbild som passar med det system som skall beskrivas. Applikationer med värmeväxlare måste alltid innehålla en värmekälla, fjärrvärme eller panna Tillval Efter vald applikation kan olika tillval Applikation - Parametrar - Tillval väljas beroende på uttagna komponenter. Önskade, tillgängliga funktioner kan bockas av. TAC AB, (SV), 13 (32)

14 Handledning Skapa applikation Utbytestext Systembeteckning Funktionstexter för aggregatet kan projektanpassas genom att redigera fälten i formulär Applikation - Parametrar - Utbytestext. Text angiven under Värmecentralsnamn kommer att bli det namn under vilket applikationen sparas. Överordnat ID anger första nivån i ID. Avslutas med -. Larmklasser Med hjälp av knappen larmklasser öppnas ett formulär där möjlighet ges att tilldela de olika prioriterade larmen till olika larmklasserna. Larmklasserna kan ges valfria beteckningar. Hur larmen är grupperade i prioriteter är dokumenterat under Hjälp. 14 (32), (SV) TAC AB,

15 Skapa applikation 3.3. Modul Applikation tas fram genom att via ett fliksystem, 2 flikar, bläddra fram den flödesbild som passar med det system som skall beskrivas. Följande huvudfunktioner finns tillgängliga: 1-Mätgivare 9-Belysning 2-Frånluftsfläkt 10-Elslutbleck 3-Cirkulationsagg 11-Värmekabel 4-Efterbehandling 12-Brandspjäll 5-Befuktning 13-Pumpgrop 6-Kyltak 14-Förbr.mätare 7-Kylgrupp 15-Larm 8-Fjärrkyla 16- Övrigt 20- Varmvattenberedning TAC AB, (SV), 15 (32)

16 Handledning Skapa applikation Tillval Efter vald applikation kan olika tillval Applikation - Parametrar - Tillval väljas beroende på uttagna komponenter. Önskade, tillgängliga funktioner kan bockas av Utbytestext Systembeteckning Funktionstexter för aggregatet kan projektanpassas genom att man redigerar fälten i formulär Applikation - Parametrar - Utbytestext. Text angiven under Applikationsnamn kommer att bli det namn under vilket applikationen sparas. Överordnat ID anger första och andra nivån i ID. Avslutas med (32), (SV) TAC AB,

17 Skapa applikation Larmklasser Med hjälp av knappen larmklasser öppnas ett formulär där möjlighet ges att tilldela de olika prioriterade larmen till olika larmklasserna. Larmklasserna kan ges valfria beteckningar. Hur larmen är grupperade i prioriteter är dokumenterat under Hjälp Beteckningar/Data Komponentbeteckning Samtliga objekts ID har givits beteckningar enligt ID-hantering i Hjälp. Skall dessa ändras kan det göras genom att dubbelklicka på komponenten med vänster musknapp. En dialogruta öppnas för information och förändring. ID kan ges en längd enligt dialogrutans fältlängd. Dock bör korta ID utnyttjas samt uppläggning i enlighet med beskrivning ID-hantering. TAC AB, (SV), 17 (32)

18 Handledning Skapa applikation Artikeldata Samtliga objekt har försetts med flik för artikeldata. Denna flik innehåller data runt artikeln i form av Typ, kablage etc. Sökning och ändring av artikel kan ske i en databas. Möjlighet finns även att via knapp öppna broschyrblad. Acrobatläsare måste vara installerad. Om du inte läst hem broschyrbladen kommer dessa att installeras en och en då du trycker på knappen "Broschyrblad", om du är ansluten till Internet. Artikeldatabasen är tillgänglig för inläggning av valfria komponenter via menyn Arkiv - Artikeldatabas Ventildata Ventilobjekten har försetts med beräkningsfunktion för val av rätt ventil. Formuläret innehåller även uppgifter om lämpligt ventilställdon. Ventilberäkningsprogrammet är även tillgänglig via menyn Arkiv - Beräkna ventil. 18 (32), (SV) TAC AB,

19 Skapa applikation Gränsdragning Samtliga objekt har försetts med flik för gränsdragning. Här anges vilken entreprenör som utför leverans, montage och idrifttagning. Informationen går att få ut i en gränsdragningslista. Noteringar förda i fältet Anteckningar kommer att presenteras i gränsdragningslistan Produkter Produktanpassning väljs under Applikationer - Parametrar - Produktanpassning. Skall projektbeskrivningen vara anpassad för applikationer direkt körbara i TAC s hårdvarukonfigurationer med DUC väljs TAC. Vid val Fabrikatoberoende tas ej hänsyn till DUCens hårdvarukonfiguration (antal I/O per DUC). Komponenttyper anges ej heller i apparatspecifikationen. TAC AB, (SV), 19 (32)

20 Handledning Skapa applikation 3.6. Anteckningar Det finns möjlighet att koppla en anteckningssida Applikation - Anteckningar till varje applikation. Funktionen kan utnyttjas för att anteckna eventuell avvikelse från vald applikation. Anteckningen sparas tillsammans med applikationen. Finns anteckning knuten till applikation visas detta med att knappen öppnas för funktion Lista beteckningar Det finns möjlighet att öppna ett formulär Applikationer - Lista Beteckningar för att få en översikt över använda ID. Listan går även att filtrera på komponenttyper. Även via denna lista kan ändring utföras av ID och inställningsvärden. 20 (32), (SV) TAC AB,

21 Skapa applikation 3.8. Applikationsnummer Det finns möjlighet att öppna ett inmatningsformulär för applikationsnummer genom att trycka på motsvarande knapp. Används för att snabbt få fram rätt applikation om numret är känt. Finns applikationsnumret noterat i ett annat dokument kan detta kopieras till klippbufferten och sedan kopieras in i formuläret med knappen Klistra in. Skall applikationsnumret flyttas från TAC Design till annat dokument används knappen Kopiera. TAC AB, (SV), 21 (32)

22 Handledning Skapa applikation 3.9. Gruppera dokument För att bestämma vilka skapade applikationer, som skall presenteras tillsammans i ett gemensamt driftkort, används grupperingsfunktionen. Vid val av Arkiv - Ny grupp dokumentutskrifterna. öppnas fönster för att gruppera Under menyn Grupp - Skapa dokumentgrupp (eller höger musknapp i gruppfönstret) öppnas det antal grupper som man vill utnyttja för de utförda applikationerna. En dokumentgrupp kan likställas med ett driftkort. Applikationerna placeras i gruppen genom att använda höger musknapp och menyval Lägg till - Här (Sist) för att presentera applikationerna efter varan på driftkortet. Vid valet Under då tidigare applikation är förmärkt kommer applikationerna att slås ihop i samma driftkort. Här/Sist Under Namnet på dokumentet anges i rubriken på grupprutan. 22 (32), (SV) TAC AB,

23 Skapa applikation Sammanställ Sammanställ en applikation Sammanställ antingen en applikation eller flera applikationer via grupp Sammanställ grupp Funktionen Applikation - Sammanställ applikation används för att efter utförda val sammanställa applikationen. Vidare till Sammanställning av grupp utförs genom menykommandot Grupp - Sammanställ grupp. TAC AB, (SV), 23 (32)

24 Handledning Skapa applikation Välj sammanställning Efter valet erhålls valmöjlighet om vilken information som skall sammanställas. Sammanställning kan erhållas av funktionstext, apparatspecifikation, I/O-lista, flödesbild och/eller gränsdragningslista för vald applikation. Har val Använd MS-Word som text redigerare gjorts i Setup kommer textdokumenten Funktionstext och Gränsdragning automatiskt öppnas i de förinstallerade Word-mallarna. En CADad flödesbild i HGLformat kommer att läggas in i funktionstexten. Vid användandet av tangenten Ctrl samtidigt med knappen Funktionstext eller Gränsdragning kommer texten att öppnas i Windowsprogrammet Anteckningar. Har inte val Använd MS-Word som text redigerare gjorts i Setup kommer textdokumenten Funktionstext och Gränsdragning att öppnas i Windows programmet Anteckningar. En CADad flödesbild i HGL-format kommer att sparas. Flödesbildens filnamn och sökväg kommer att anges i funktionstexten. Texterna kan nu klippas till valfritt ordbehandlingsprogram. Knappen Flödesbild används endast om grafikprogram för HGLimport finns installerat. 24 (32), (SV) TAC AB,

25 Spara applikation 4. Spara applikation 4.1. Spara applikation Data för den valda applikationen sparas under Arkiv/Spara applikation eller Arkiv - Spara som. Data sparas i en Utb-fil. Denna fil kan återanvändas för att skapa kompletta applikationer. Filen innehåller all data som förändrats via formulärdialogen vid skapa applikation. Ett applikationsfönster kan stängas med Arkiv - Stäng applikation. TAC AB, (SV), 25 (32)

26 Handledning Spara applikation 4.2. Spara dokumentgrupp Data för grupperingsfönstret kan sparas då fönstret är aktivt under Arkiv - Spara applikation eller Arkiv - Spara som. Data sparas i en Utg-fil. Denna fil kan återanvändas för att återskapa grupperingar. Då fönstret stängs kommer fråga erhållas om att spara Spara funktionstext 4.4. Spara flödesbild 4.5. Spara gränsdragningslista Texten sparas automatiskt vid sammanställning. Normalt behöver inte texten sparas utan den kopieras direkt över till ett ordbehandlingsprogram och formateras. Texten återskapas från sparad applikation (4.1). Flödesbilden lagras automatiskt då val Flödesbild gjorts i meny Sammanställning. Flödesbilden är avsedd att importeras i valt ordbehandlingsprogram tillsammans med funktionstexten. Texten för gränsdragningslistan sparas automatiskt vid sammanställning. Normalt behöver inte texten sparas utan den kopieras direkt över till ett ordbehandlingsprogram och formateras. 26 (32), (SV) TAC AB,

27 Formateringsmallar Appendix A Formateringsmallar Det finns formateringsmallar för TAC Design anpassade till Word i MSOffice. Efter installationen av TAC Design finns formateringsmallar (för MS Office 97/2000/XP) inkopierad i katalogen för TAC Design: Mall Formateringsmall för Designmall95.dot Funktionstext MSOffice 95 Designmall.dot Funktionstext MSOffice 97/2000/XP Granslista95.dot Gränsdragningslista MSOffice 95 Granslista.dot Gränsdragningslista MSOffice 97/2000/XP Vid användning av MSOffice 95: Mallarna (Hämtas från Internet, skall kopieras in i mallkatalogen för Word så att önskad mall kan öppnas i Word under kommandot Arkiv - Nytt. Så här används mallen: Efter det att funktionsbeskrivningen öppnats i Anteckningar välj Redigera - Markera allt, där efter kopieras texten med kommandot Redigera - Kopiera (Ctrl+C). Nu har texten sparats i klippbufferten. Starta Word. Läs in formateringsmallen genom att välja Arkiv - Nytt. Välj giltig mall och tryck OK. Kopiera in texten i Word med kommandot Redigera - Klistra in (Ctrl+V). Nu är texten överflyttad i Word. Välj Formatera i menyraden. Nu kommer funktionstexten att automatiskt formateras. Viss manuell ändring av sidbryningar kan bli aktuell innan texten är presenterbar. TAC AB, (SV), 27 (32)

28 Handledning Sakregister Sakregister A Allmänt 7 Anteckningar 19 Appendix A 26 Applikationsnummer 20 Artikeldata 18 B Beteckning/Data 17 G Gruppera dokument 20 Gränsdragning 19 H Hjälp 10 I Introduktion 7 K Komma igång 8 Komponentbeteckning 17 L Laddning av programvara 8 Lista beteckningar 20 S Sammanställ 21 Sammanställ en applikation 22 Sammanställ en grupp 22 Setup 9 Skapa applikation 12 Skapa bibliotek för lagring av data 8 Spara applikation 24 Spara dokumentgrupp 24 Spara flödesbild 25 Spara funktionstext 25 Spara gränsdragningslista 25 Starta programmet 8 T Tillval, ventilation 12 Tillval, värme 14 Tillval, modul 16 U Utbytestext, ventilation 13 Utbytestext, värme 14 Utbytestext, modul 16 V Ventilation 12 Ventildata 18 Välj sammanställning 22 Värme 13 M Modul 15 P Produkter (32), (SV) TAC AB,

29 Sakregister TAC AB, (SV), 29 (32)

30

31

32 Varumärken och registrerade varumärken är respektive företags egendom. TAC Vista, TAC Menta, TAC Xenta och Talking Buildings är registrerade varumärken för TAC AB. Lon Mark och LonWork är registrerade varumärken för Echelon Corporation. Windows är ett registrerat varumärke för Microsoft.
