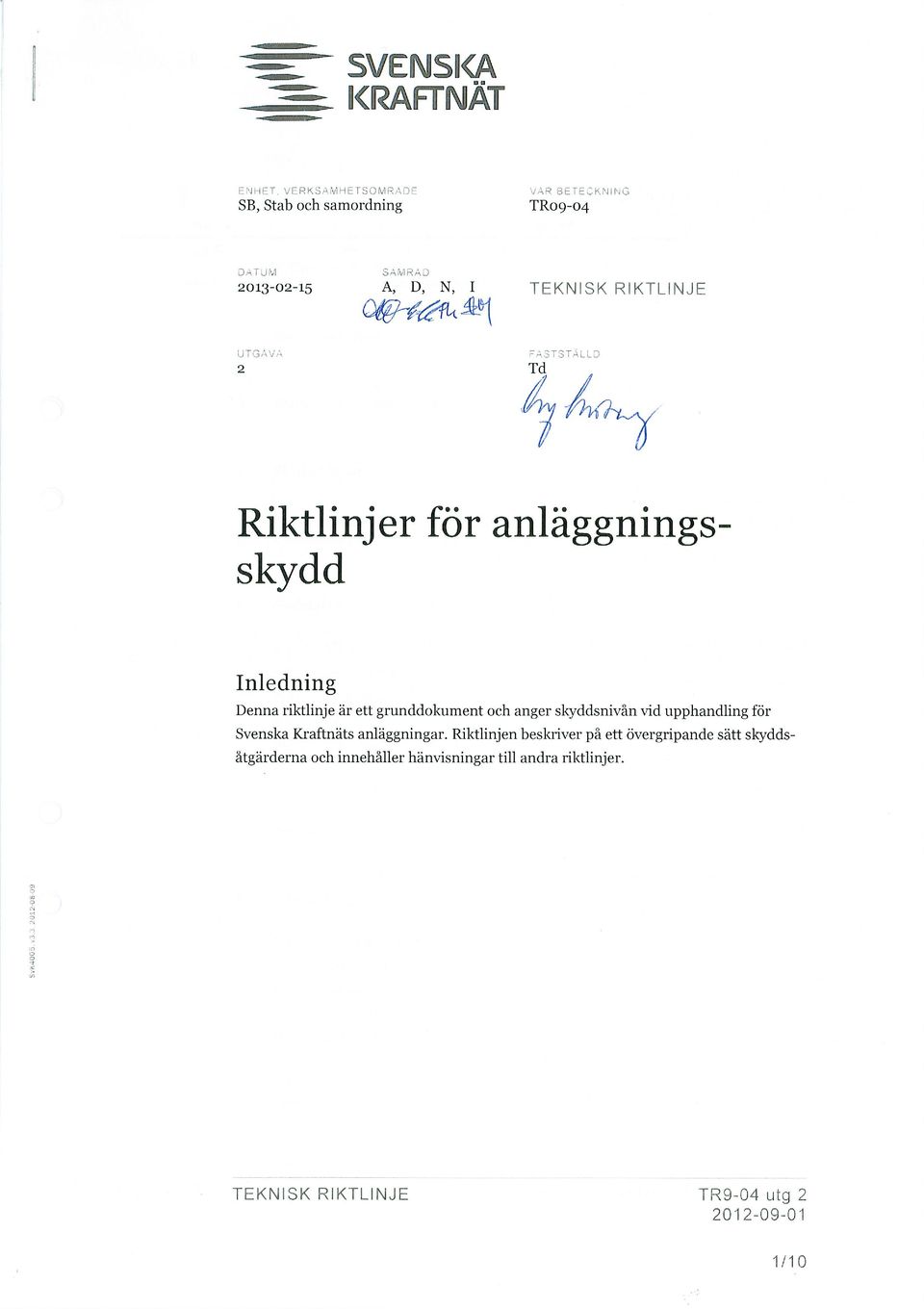

Uppdateringar. TEKNISK RIKTLINJE TR9-04 utg /11. Utgåva Ändringsnot Datum A

Transkript

1

2 Uppdateringar Utgåva Ändringsnot Datum A Mindre ändringar. I övrigt enligt utgåva A /11

3 Innehåll 1 Tillämpliga normer Betydelseklasser Mekaniskt inbrottsskydd Skyddsklasser Områdesskydd Skalskydd Väggar Golv, bjälklag och tak Fönster Ytterdörr Port Lås i dörrar och portar Passersystem Inbrottslarm Täckningsområde Centralutrustning Manöverpaneler Detektorer Larmförmedling Dokumentation /11

4 1 Tillämpliga normer BBR19 BSF 2011:10 EKS 8 BSK 07 Elektromagnetisk miljö användarhandbok-emma ELSÄK-FS 2008:1 inklusive ändringsföreskrifter ELSÄK-FS 2011:2 SS-EN SS EN A2:2005 SSF 200:4 SS-EN 179 SS-EN 356 SS-EN 1125 SS ENV 1627:2011 SSF 130:7 SSFN 012 SS 3522:2004 Boverkets byggregler Boverkets författningssamling Boverkets handbok för Stålkonstruktioner Försvarets Materielverk Elsäkerhetsverkets föreskrifter om starkströmsanläggningar Elsäkerhetsverkets föreskrifter om elstängselapparater Starkströmsanläggningar med nominell spänning överstigande 1 kv AC Betong - Del 1: Fordringar, egenskaper, tillverkning och överensstämmelse Regler för mekaniskt inbrottsskydd Byggnadsbeslag - Nödutrymningsbeslag manövrerade med tryck eller tryckplatta - Krav och provning Byggnadsglas-Säkerhetsglas-Provning och klassificering av motståndsförmågan mot manuellt angrepp Byggnadsbeslag - Panikutrymningsbeslag manövrerade med horisontell tryckstång - Krav och provning Dörrar, fönster, hängande glasfasader, galler och jalusier - Inbrottsskydd - Krav och klassindelning Projektering och installation av inbrottslarmanläggning Norm för galler - utgåva 2 - Stöldskyddsföreningen Byggnadsbeslag - Låsenhet för fast montering - Inbrottsskydd - Klassindelning 4/11

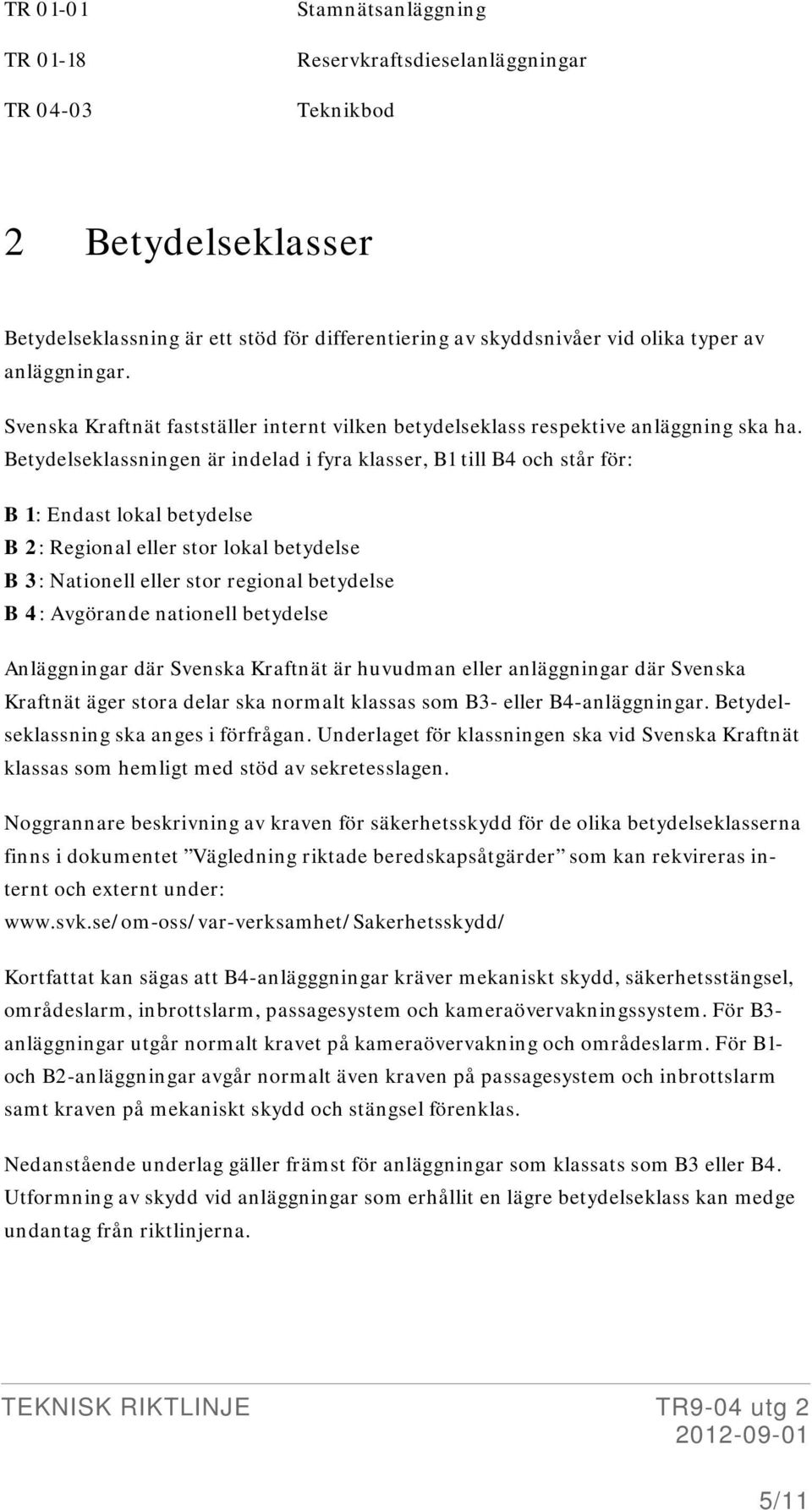

5 TR TR TR Stamnätsanläggning Reservkraftsdieselanläggningar Teknikbod 2 Betydelseklasser Betydelseklassning är ett stöd för differentiering av skyddsnivåer vid olika typer av anläggningar. Svenska Kraftnät fastställer internt vilken betydelseklass respektive anläggning ska ha. Betydelseklassningen är indelad i fyra klasser, B1 till B4 och står för: B 1: Endast lokal betydelse B 2: Regional eller stor lokal betydelse B 3: Nationell eller stor regional betydelse B 4: Avgörande nationell betydelse Anläggningar där Svenska Kraftnät är huvudman eller anläggningar där Svenska Kraftnät äger stora delar ska normalt klassas som B3- eller B4-anläggningar. Betydelseklassning ska anges i förfrågan. Underlaget för klassningen ska vid Svenska Kraftnät klassas som hemligt med stöd av sekretesslagen. Noggrannare beskrivning av kraven för säkerhetsskydd för de olika betydelseklasserna finns i dokumentet Vägledning riktade beredskapsåtgärder som kan rekvireras internt och externt under: Kortfattat kan sägas att B4-anlägggningar kräver mekaniskt skydd, säkerhetsstängsel, områdeslarm, inbrottslarm, passagesystem och kameraövervakningssystem. För B3- anläggningar utgår normalt kravet på kameraövervakning och områdeslarm. För B1- och B2-anläggningar avgår normalt även kraven på passagesystem och inbrottslarm samt kraven på mekaniskt skydd och stängsel förenklas. Nedanstående underlag gäller främst för anläggningar som klassats som B3 eller B4. Utformning av skydd vid anläggningar som erhållit en lägre betydelseklass kan medge undantag från riktlinjerna. 5/11

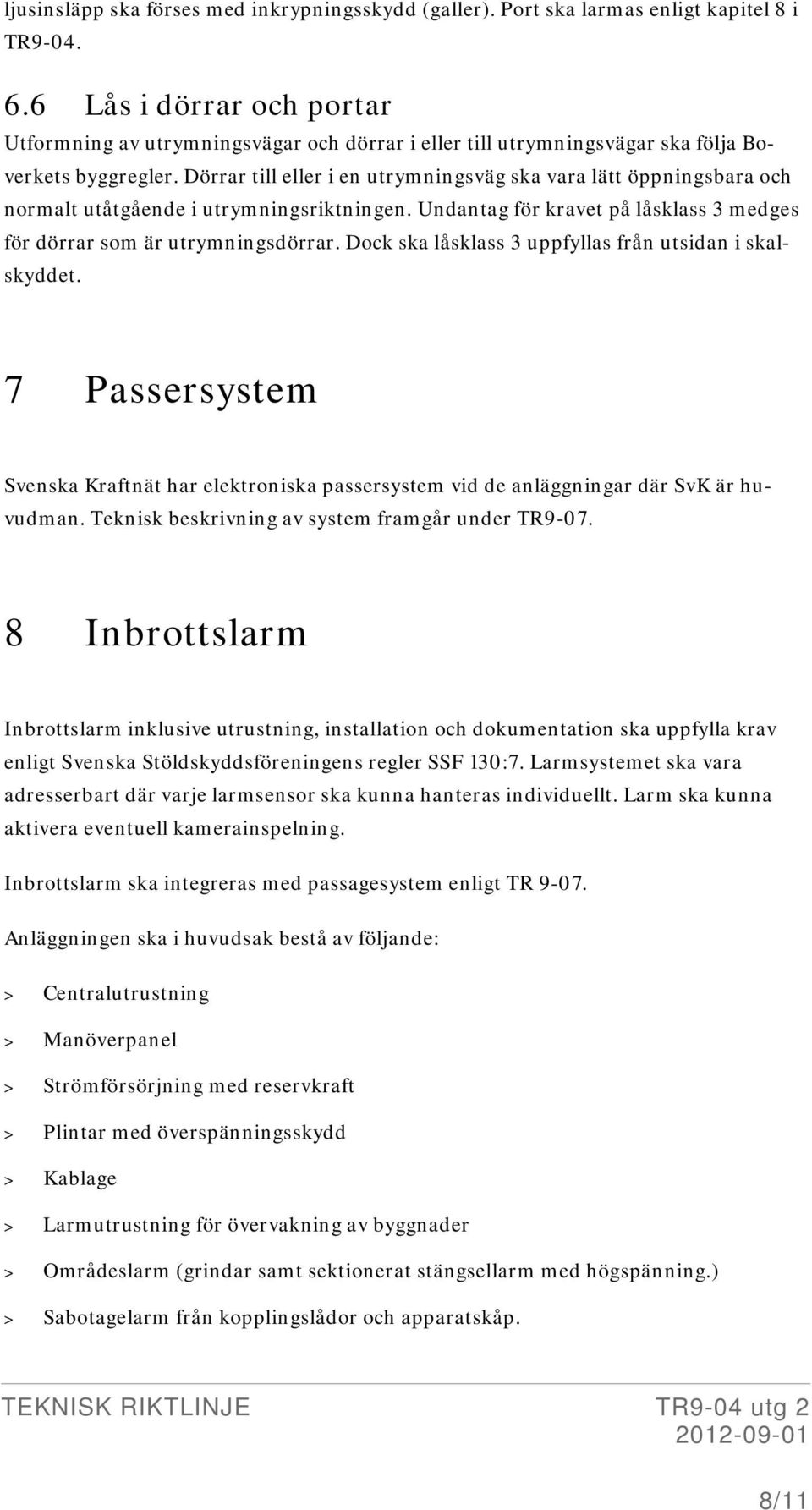

6 3 Mekaniskt inbrottsskydd Vid byggnation av Svenska Kraftnät anläggningar gäller Svenska Stöldskyddsföreningens norm SSF 200:4, regler för mekaniskt inbrottsskydd med undantag som specificeras enligt Tekniska Riktlinjer eller anläggningsspecifik beskrivning. 4 Skyddsklasser Kraven på inbrottsskydd är indelade i olika skyddsklasser enligt Svenska Stöldskyddsföreningen. Skyddsklass 1 är den lägsta och 3 den högsta. Vilken skyddsklass som ska gälla är beroende av flera faktorer, bland annat verksamhetens art, åtkomlighet, belägenhet mm. Anläggningar som av Svenska Kraftnät klassats som B3 eller B4 ska om inte annat anges uppfylla krav i skyddsklass 2. 5 Områdesskydd Områdesskydd utgörs av områdesstängsel och områdesövervakning. Beskrivning av områdesstängsel återfinns i TR9-05 och områdesövervakning i TR Skalskydd Vissa anläggningsdelar innanför områdesstängslet har skalskydd. Skalskyddet utgörs bl.a. av manöverbyggnadens väggar, golv, tak och dörrar m.m. Nedan beskrivs åtgärder som ska gälla för anläggningar i skyddsklass 2. Skalskydd för transformatorer beskrivs i TR9-15 och ska om ej annat anges uppföras för anläggningar som klassas som B4. Reservkraft placeras ofta i container som då minst ska uppfylla kraven i SSF 200:4 för plåtväggar. Skalskyddet för speciella anläggningsdelar som exempelvis ventilhall för HVDC-anläggning specificeras i varje enskilt fall och kan avvika från nedanstående krav. Vidare omfattas ej heller förrådsbyggnad inom anläggningen av kraven nedan. 6/11

7 6.1 Väggar Väggar ska bestå av minst 100 mm armerad betong enligt villkoren i SSF 200:4 eller motsvarande. Se TR Armeringskonstruktioner i ytterväggar, tak och golv ska sammankopplas och anslutas till anläggningens jord för att erhålla EMC skydd. 6.2 Golv, bjälklag och tak Golv, bjälklag och tak som utgör en del av skalskyddet ska liksom väggar bestå av minst 100 mm armerad betong enligt villkoren i SSF 200:4 eller mosvarande. Se TR Fönster Fönster i skalskydd bör undvikas. Eventuella fönster vars nedre kant är belägen lägre än 4 meter över markplan ska vara skyddade med inre monterat galler i lägst gallerklass 2 enligt SSFN 012, Norm för galler. Glaset skall vara av polykarbonat motsvarande lägst P2A enligt SS-EN 356. Alla fästelement ska vara så utförda att de inte utan avsevärd svårighet kan demonteras från utsidan. Fönster skall larmas enligt kapitel 8 i TR9-04. Ovanstående krav får dock inte förhindra utrymning i de fall fönster används som utrymningsväg. Fönster som används för utrymning ska vara öppningsbart utåt, minst 1000 x1000 mm stort och försett med invändigt sidohängt galler som kan öppnas med vred. Detta fönstergaller skall hållas låst då byggnadens inbrottslarm är påslagen men öppnas vid frånkoppling av anläggningen samt vid spänningsbortfall. Lås till fönstergaller ska styras via mikrobrytare som är kopplat till inbrottslarmcentral. 6.4 Ytterdörr Ytterdörrar ska vara i lägst klass MK 3 enligt SS ENV 1627, med ett lås i lägst låsklass 2 enligt SS 3522:2004. Dörrförstärkningstillbehör i klass 4. Glasenhet och dörrspeglar i dörr ska undvikas. Dörr ska larmas enligt kapitel 8 i TR9-04. Ytterdörr som leder direkt in till ställverksrum, batterirum eller liknande ska förses med utrymningsbeslag enligt SS-EN 1125 (panikregler). Ytterdörr som leder till hall, personalutrymme eller liknande ska förses med utrymningsbeslag enligt SS-EN 179 (nödvred). Då entrédörr är försedd med nödvred ska motorlås med hakande funktion kopplat till passagesystem (se TR9-07) användas. Då entrédörr ska anslutas till passagesystem och är försedd med panikregel kan elslutbleck godkännas efter särskild utredning. 6.5 Port Port skall ha ytskikt av stålplåt på båda sidor. Angreppsidans plåttjocklek ska vara minst 1 mm. Lås ska vara lägst i låsklass 3. Fönster i port skall undvikas. Eventuella 7/11

8 ljusinsläpp ska förses med inkrypningsskydd (galler). Port ska larmas enligt kapitel 8 i TR Lås i dörrar och portar Utformning av utrymningsvägar och dörrar i eller till utrymningsvägar ska följa Boverkets byggregler. Dörrar till eller i en utrymningsväg ska vara lätt öppningsbara och normalt utåtgående i utrymningsriktningen. Undantag för kravet på låsklass 3 medges för dörrar som är utrymningsdörrar. Dock ska låsklass 3 uppfyllas från utsidan i skalskyddet. 7 Passersystem Svenska Kraftnät har elektroniska passersystem vid de anläggningar där SvK är huvudman. Teknisk beskrivning av system framgår under TR Inbrottslarm Inbrottslarm inklusive utrustning, installation och dokumentation ska uppfylla krav enligt Svenska Stöldskyddsföreningens regler SSF 130:7. Larmsystemet ska vara adresserbart där varje larmsensor ska kunna hanteras individuellt. Larm ska kunna aktivera eventuell kamerainspelning. Inbrottslarm ska integreras med passagesystem enligt TR Anläggningen ska i huvudsak bestå av följande: > Centralutrustning > Manöverpanel > Strömförsörjning med reservkraft > Plintar med överspänningsskydd > Kablage > Larmutrustning för övervakning av byggnader > Områdeslarm (grindar samt sektionerat stängsellarm med högspänning.) > Sabotagelarm från kopplingslådor och apparatskåp. 8/11

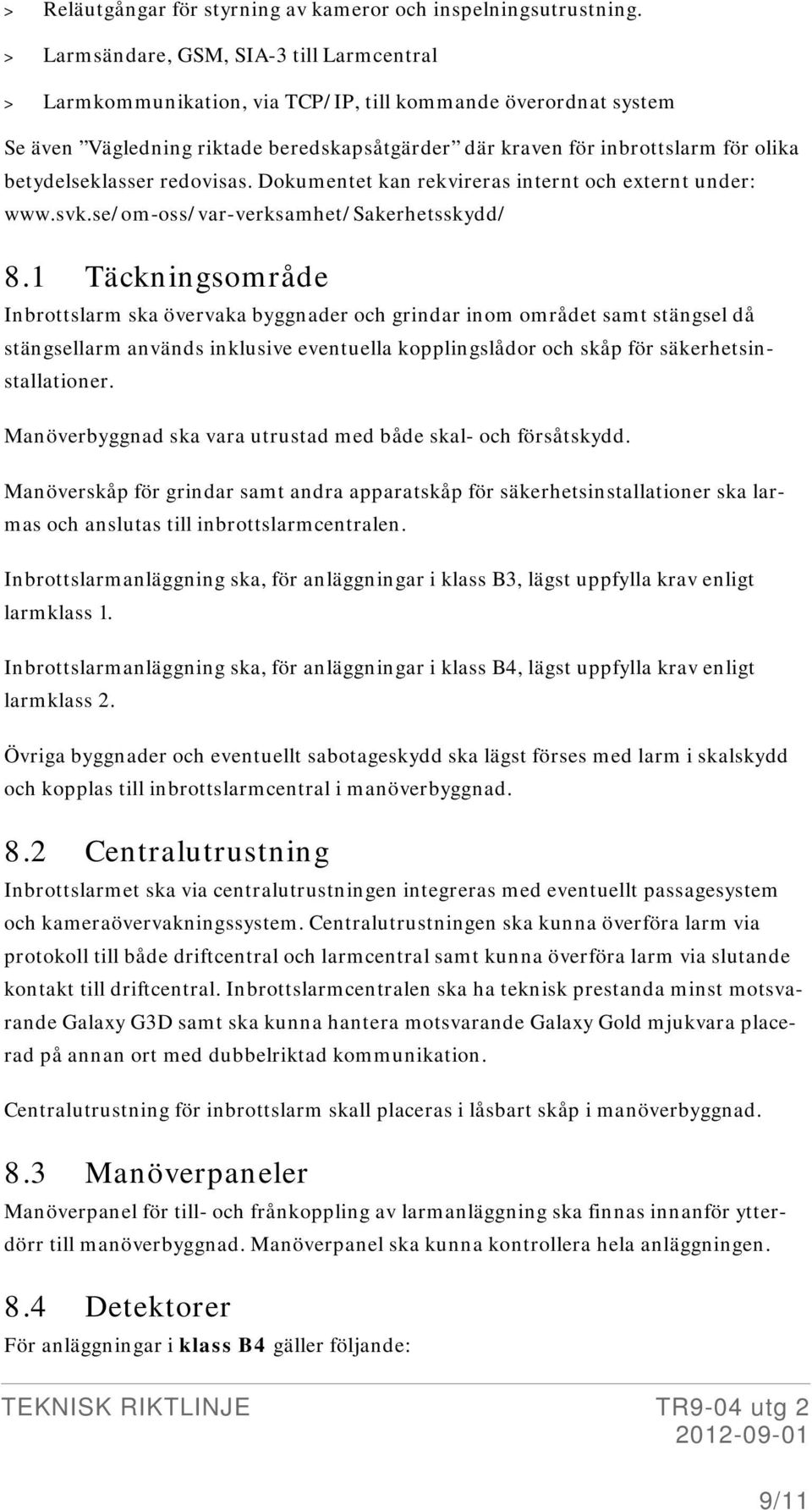

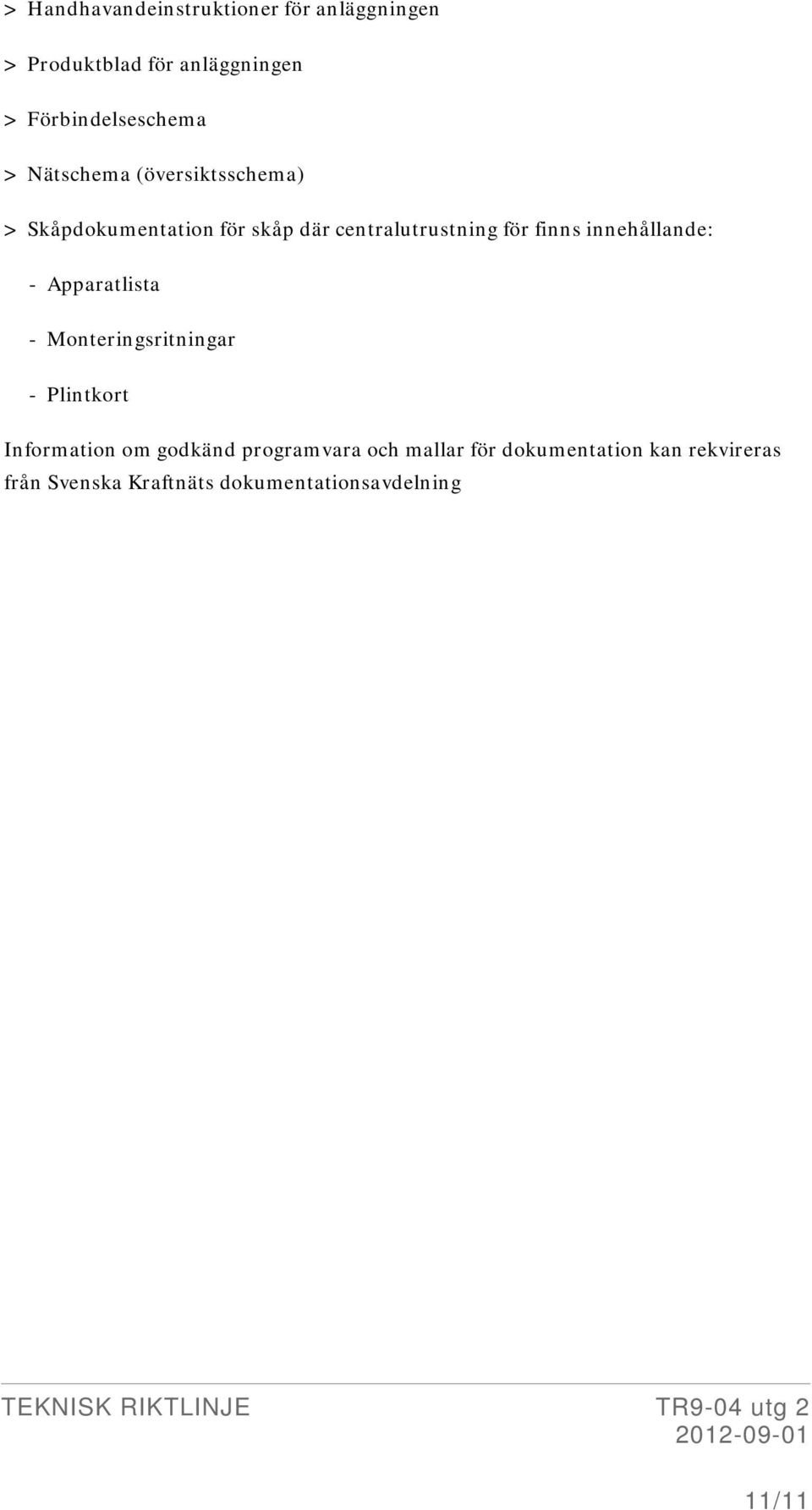

9 > Reläutgångar för styrning av kameror och inspelningsutrustning. > Larmsändare, GSM, SIA-3 till Larmcentral > Larmkommunikation, via TCP/IP, till kommande överordnat system Se även Vägledning riktade beredskapsåtgärder där kraven för inbrottslarm för olika betydelseklasser redovisas. Dokumentet kan rekvireras internt och externt under: Täckningsområde Inbrottslarm ska övervaka byggnader och grindar inom området samt stängsel då stängsellarm används inklusive eventuella kopplingslådor och skåp för säkerhetsinstallationer. Manöverbyggnad ska vara utrustad med både skal- och försåtskydd. Manöverskåp för grindar samt andra apparatskåp för säkerhetsinstallationer ska larmas och anslutas till inbrottslarmcentralen. Inbrottslarmanläggning ska, för anläggningar i klass B3, lägst uppfylla krav enligt larmklass 1. Inbrottslarmanläggning ska, för anläggningar i klass B4, lägst uppfylla krav enligt larmklass 2. Övriga byggnader och eventuellt sabotageskydd ska lägst förses med larm i skalskydd och kopplas till inbrottslarmcentral i manöverbyggnad. 8.2 Centralutrustning Inbrottslarmet ska via centralutrustningen integreras med eventuellt passagesystem och kameraövervakningssystem. Centralutrustningen ska kunna överföra larm via protokoll till både driftcentral och larmcentral samt kunna överföra larm via slutande kontakt till driftcentral. Inbrottslarmcentralen ska ha teknisk prestanda minst motsvarande Galaxy G3D samt ska kunna hantera motsvarande Galaxy Gold mjukvara placerad på annan ort med dubbelriktad kommunikation. Centralutrustning för inbrottslarm skall placeras i låsbart skåp i manöverbyggnad. 8.3 Manöverpaneler Manöverpanel för till- och frånkoppling av larmanläggning ska finnas innanför ytterdörr till manöverbyggnad. Manöverpanel ska kunna kontrollera hela anläggningen. 8.4 Detektorer För anläggningar i klass B4 gäller följande: 9/11

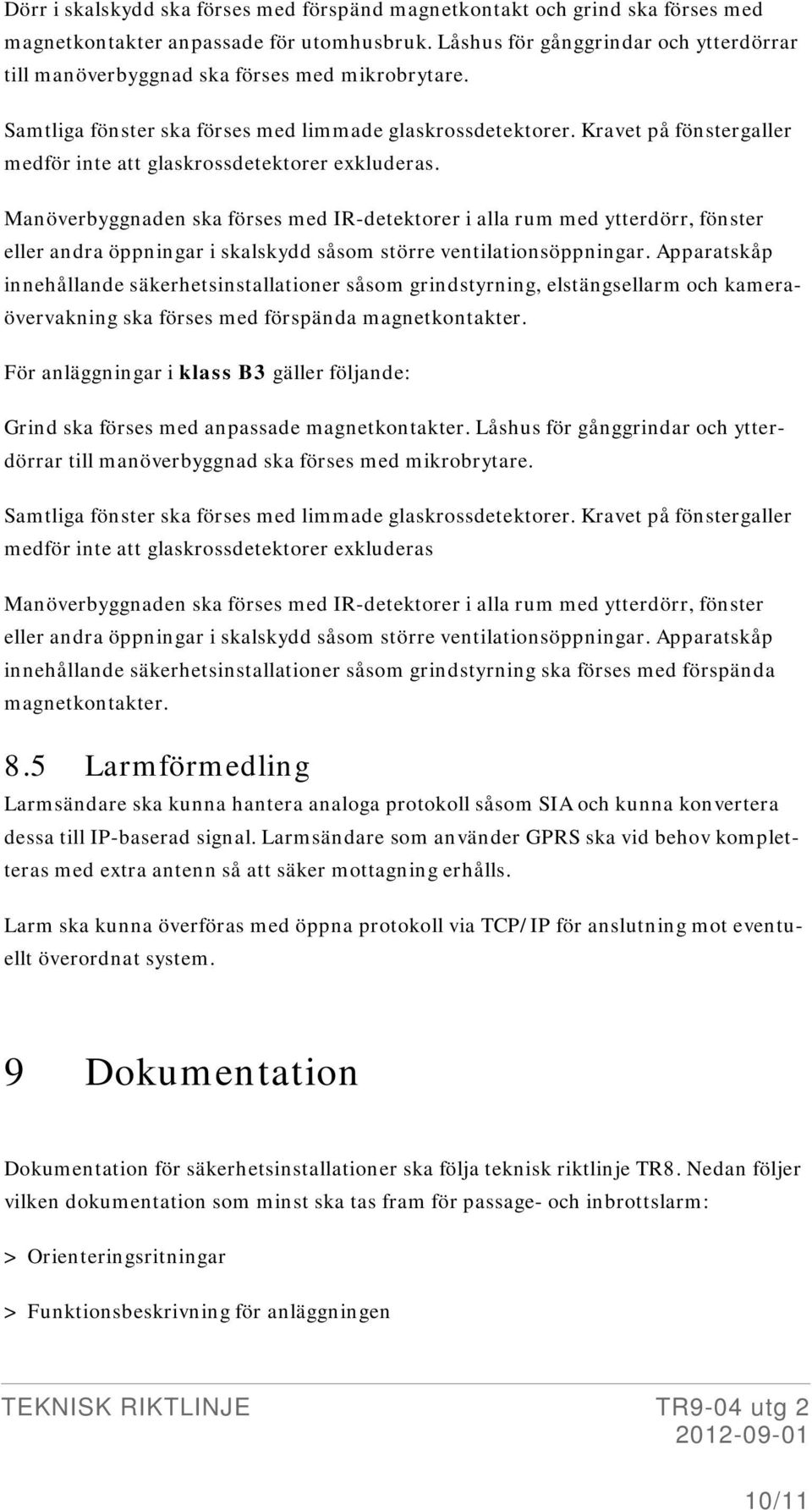

10 Dörr i skalskydd ska förses med förspänd magnetkontakt och grind ska förses med magnetkontakter anpassade för utomhusbruk. Låshus för gånggrindar och ytterdörrar till manöverbyggnad ska förses med mikrobrytare. Samtliga fönster ska förses med limmade glaskrossdetektorer. Kravet på fönstergaller medför inte att glaskrossdetektorer exkluderas. Manöverbyggnaden ska förses med IR-detektorer i alla rum med ytterdörr, fönster eller andra öppningar i skalskydd såsom större ventilationsöppningar. Apparatskåp innehållande säkerhetsinstallationer såsom grindstyrning, elstängsellarm och kameraövervakning ska förses med förspända magnetkontakter. För anläggningar i klass B3 gäller följande: Grind ska förses med anpassade magnetkontakter. Låshus för gånggrindar och ytterdörrar till manöverbyggnad ska förses med mikrobrytare. Samtliga fönster ska förses med limmade glaskrossdetektorer. Kravet på fönstergaller medför inte att glaskrossdetektorer exkluderas Manöverbyggnaden ska förses med IR-detektorer i alla rum med ytterdörr, fönster eller andra öppningar i skalskydd såsom större ventilationsöppningar. Apparatskåp innehållande säkerhetsinstallationer såsom grindstyrning ska förses med förspända magnetkontakter. 8.5 Larmförmedling Larmsändare ska kunna hantera analoga protokoll såsom SIA och kunna konvertera dessa till IP-baserad signal. Larmsändare som använder GPRS ska vid behov kompletteras med extra antenn så att säker mottagning erhålls. Larm ska kunna överföras med öppna protokoll via TCP/IP för anslutning mot eventuellt överordnat system. 9 Dokumentation Dokumentation för säkerhetsinstallationer ska följa teknisk riktlinje TR8. Nedan följer vilken dokumentation som minst ska tas fram för passage- och inbrottslarm: > Orienteringsritningar > Funktionsbeskrivning för anläggningen 10/11
