RIKSPOLISSTYRELSEN DÖRR OCH FÖNSTERMILJÖER

Transkript

1 Diarie nr: PVS /10 RIKSPOLISSTYRELSEN DÖRR OCH FÖNSTERMILJÖER Daterad: Reviderad: Team TSP AB Enhagsslingan Täby tel fax

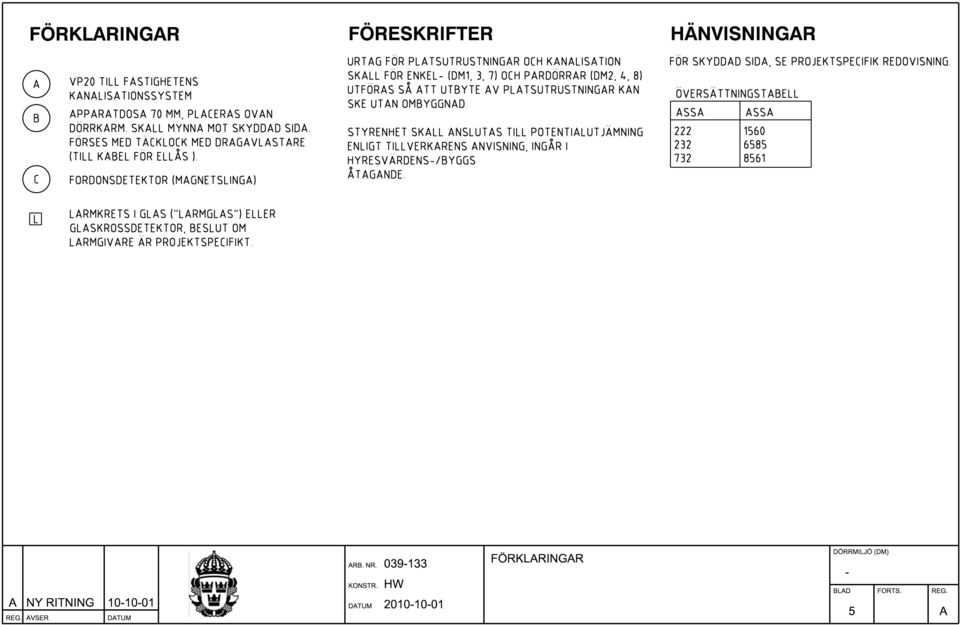

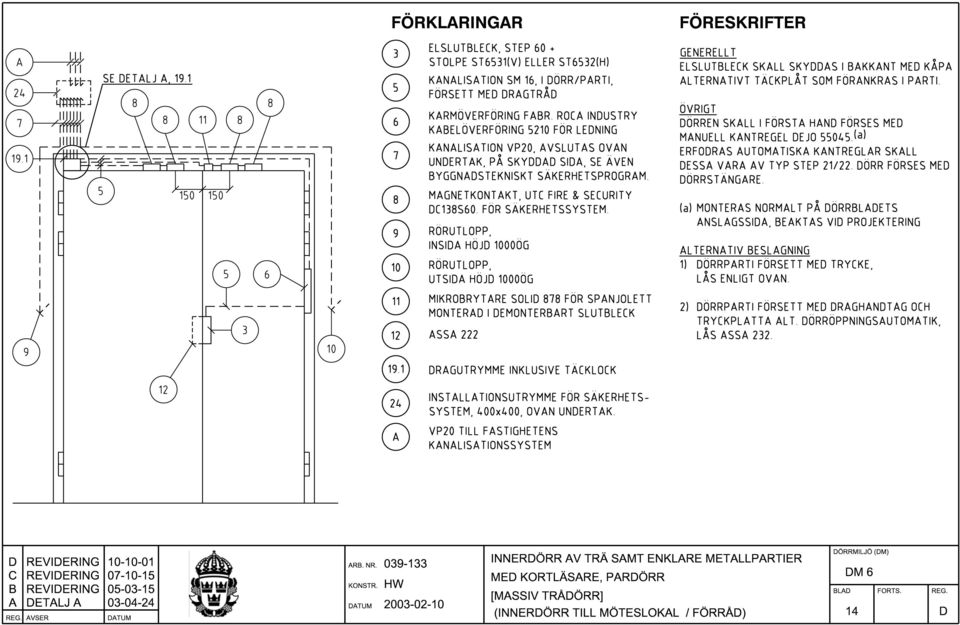

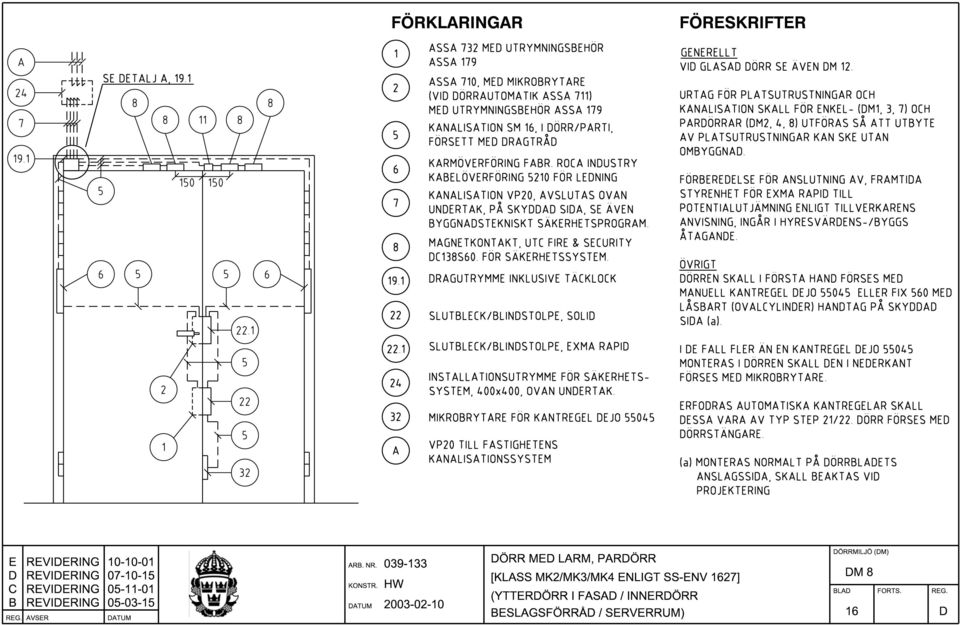

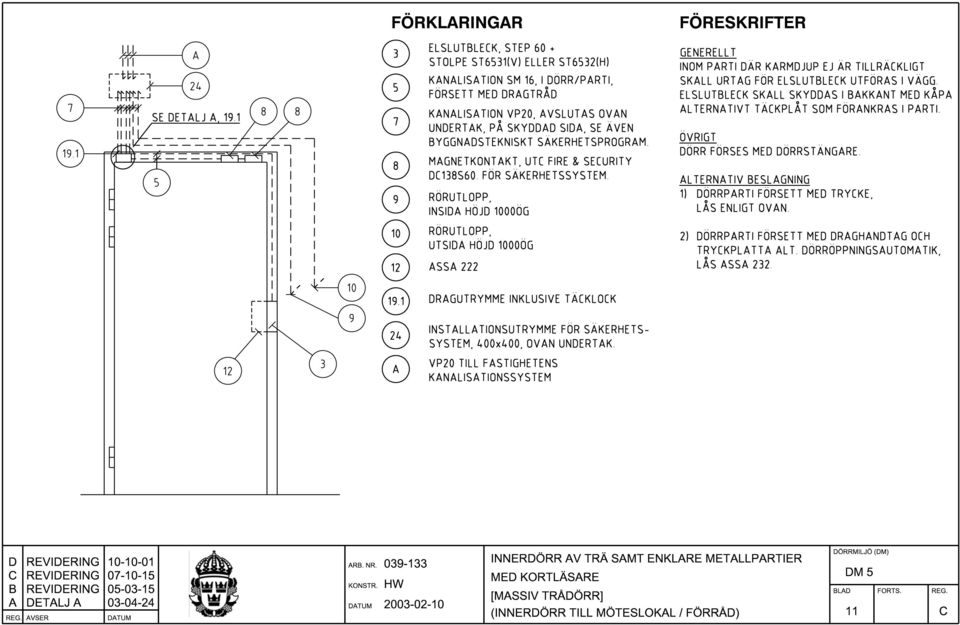

2 Rikspolisstyrelsen blad 2 (28) Dörr och fönstermiljöer Dat Rev. Innehållsförteckning 1. Allmänt blad 3 2. Dörr- och fönstermiljöer Förklaringar 4 Förklaringar, föreskrifter och hänvisningar 5 DM1 Dörr med kortläsare, enkeldörr 6 Ytterdörr i fasad / innerdörr till gemensam yta / beslagsförråd / serverrum DM1:1 Dörr med kortläsare, enkeldörr >21M 7 Ytterdörr i fasad / innerdörr till gemensam yta / beslagsförråd / serverrum DM2 Dörr med kortläsare, pardörr 8 Ytterdörr i fasad / innerdörr till gemensam yta / beslagsförråd / serverrum DM3 Dörr med kortläsare, enkeldörr 9 Innerdörr mellan olika verksamheter DM4 Dörr med kortläsare, pardörr 10 Innerdörr mellan olika verksamheter DM5 Innerdörr av trä samt enklare metallpartier med kortläsare, enkeldörr 11 Innerdörr till möteslokal / förråd DM5.1 Innerdörr av trä samt enklare metallpartier med kortläsare, enkeldörr 12 Innerdörr till möteslokal / inre avgränsning inom verksamhet DM5.2 Toalettdörr med ellås 13 DM6 Innerdörr av trä samt enklare metallpartier med kortläsare, pardörr 14 Innerdörr till möteslokal / förråd DM7 Dörr med larm, enkeldörr 15 Ytterdörr i fasad / innerdörr beslagsförråd / serverrum DM8 Dörr med larm, pardörr 16 Ytterdörr i fasad / innerdörr beslagsförråd / serverrum DM9 Valvdörr, förvaring av vapen m.m. 17 DM10 Gallergrind eller dörr inom valv (styrd av kortläsare utsida valvdörr) 18 DM11 Garageport med kortläsare 19 Infart till garage / miljöstation / godsmottagning DM11.1 Sidoskjutport, placerad i fasad/byggnad 20 Infart till garage / miljöstation / godsmottagning DM12 Glasad yta försedd med larm 21 DM13 Rotationsgrind med kortläsare 22 In- och utpassering till gård eller köryta DM14 Säkerhetskarusell med kortläsare 23 Indragen entré för personal DM15 Vändkors med kortläsare 24 DM16 Hisskorg med kortläsare Detalj dragutrymme Detalj kopplingsutrymme 27 DM17 Öppningsbara fönster med larm 28 Inre- och yttre skallskyddsgräns

3 Rikspolisstyrelsen blad 3 (28) Dörr och fönstermiljöer Dat Rev. 1. Allmänt Denna handling är upprättad av RPS för att ge en plattform för vidare arbete med beslagning av öppningskompletteringar (dörrar, grindar, portar, fönster) i samarbete med fastighetsägare och entreprenörer. I handling redovisad beslagning måste projektanpassas av fastighetsägaren eller entreprenören så att samtliga funktionskrav som ställs på den aktuell öppningskompletteringen tillfredställs vad avser: - Verksamhetens interna skyddskrav samt de regelverk som finns redovisade i SFS eller i Polisens FAP. - Brandskyddskrav anpassade till Boverket byggregler och verksamheten egna krav samt andra myndigheters krav på exempelvis kemikalier, ammunition, mm. - Utrymning. I de redovisade förslagen för beslagning av dörrmiljöer (DM) 1, 3 och 7 har utgångspunkten varit att dörren skall kunna förändras för att hantera olika krav utan ingrepp i konstruktionen görs. Förändringen kan utföras genom utbyte av låshus, slutbleck och elektromekaniska lås (elslutbleck, motorlås). Motsvarande flexibilitet gäller för dörrmiljöer 2, 4 och 8 som avser pardörrar. I denna handling redovisad förslag till beslagning av dörrar som möter krav på säkerhet, utrymning och brandskydd. Notera dock att DM 1-2 och 7-8 är ett avsteg från kravet att utrymning skall ske med ett handgrepp, en avvägning har gjorts mellan verksamhetens skyddsbehov och brandskyddskrav. Lösningen har accepteras efter diskussion med brand- och utrymningsansvariga i genomförda projekt med hänvisning till att funktionen för EN-179 behör är enklare att manövrera än vred och att funktionen även om dörren är beslagen med flera än ett behör ändå bara kan tyckas ned för att öppna dörren. Valet av låshus fabrikat DeJong har gjorts av PVS Teknisk service på teknisk och ekonomisk grund. Brandklassning vid elektromekanisk låsning Motorslutbleck Exma Elslutbleck DeJong 290 Elslutbleck Solid 8131 Assa 710 EI-60 C - - Assa (¹ - - Assa (¹ EI-60 C Assa (¹ EI-60 C Assa (¹ EI-60 C (¹ Kan brandklassas till E-30 med godkänd dörrautomatik.

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28
