1 DALOC INGEMAR OLOFSSON Brandseminarium BBR 19 ur dörrindustrin perspektiv

2

3 ÖVERGÅNG TILL CE-MÄRKNING Branddörrar Dörrar väntar (fortfarande) på övergången till Europasystemet Publicering av produktstandarder styr när samexistensperioden börjar och slutar Nationella brandklasser, typgodkännande nationellt typgodkännande eller CE-märkning Enbart CE-märkning publicering Produktstandard Samexistensperiod

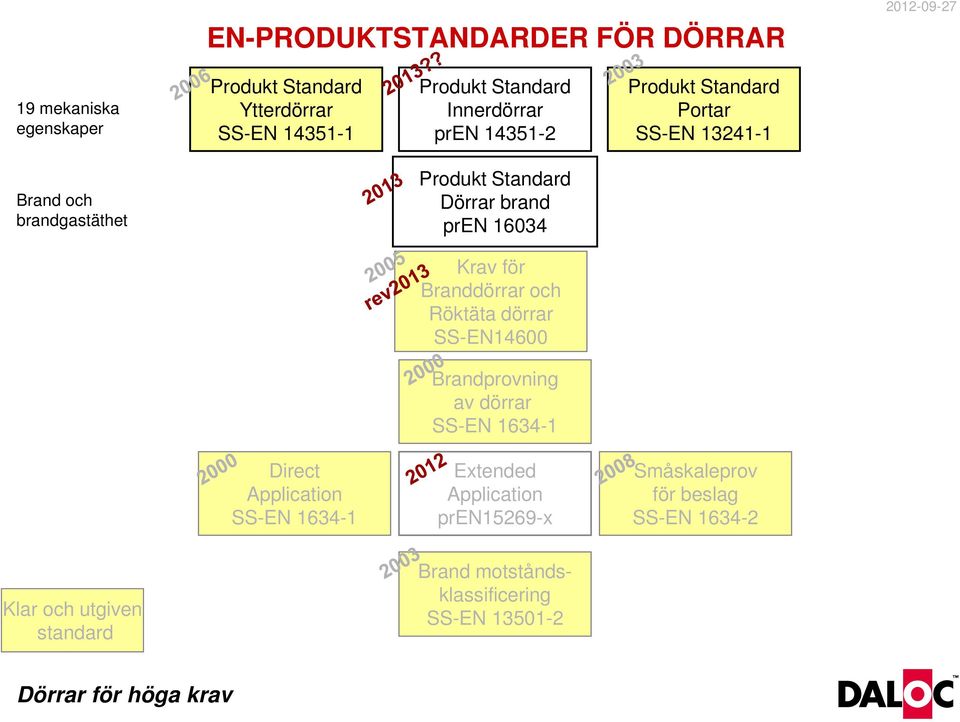

4 EN-PRODUKTSTANDARDER FÖR DÖRRAR mekaniska egenskaper Produkt Standard Ytterdörrar SS-EN Produkt Standard Innerdörrar pren Produkt Standard Portar SS-EN Brand och brandgastäthet Produkt Standard Dörrar brand pren Krav för Branddörrar och Röktäta dörrar SS-EN14600 Brandprovning av dörrar SS-EN Direct Application SS-EN Extended Application pren15269-x Småskaleprov för beslag SS-EN Klar och utgiven standard Brand motståndsklassificering SS-EN

5 EUROPEISKT KLASSIFICERINGSSYSTEM Brandklassificering Dörrar CE- märkning EI 2 tidigast 2014 Övergångstid 5 år? TC 33 har ansökt om 60 månaders samexistensperiod för EN Övergångsregler upphör tidigast april 2018 Nationella svenska klasser EI och A försvinner. Europaklasser t.ex. EI 2 eller E eller EI 2 /EW blir enda möjligheten. De gamla svenska klasserna EI och A kommer att finnas flera år till. Kommer Boverket / BBR att stöka till det i kommande revision?

6 BBR 19 Revisonen 2011 Processen Transparent och bra revidering. Bra information under remissperioden. Bra dokumentation i remissvarssammanställningen. Reviderad konsekvensutredning bra. Ambitiös och bra informationsturné efter publicering Innehållet Hade kunnat bejaka de gamla nationella brandklasserna för dörrar på ett tydligare sätt, jämför t.ex. med norska och danska byggregler.

7 BBR 19 Kapitel 5 Brandskydd Dörrar Nyheter/skillnader mot BBR 18 Brandklass EI för dörrar används på ett nytt sätt i BBR Brandgastäthet S m och S a föreskrivs av BBR19 i ett antal tillämpningar. Viss otydlighet om ytskiktskrav för dörrar.

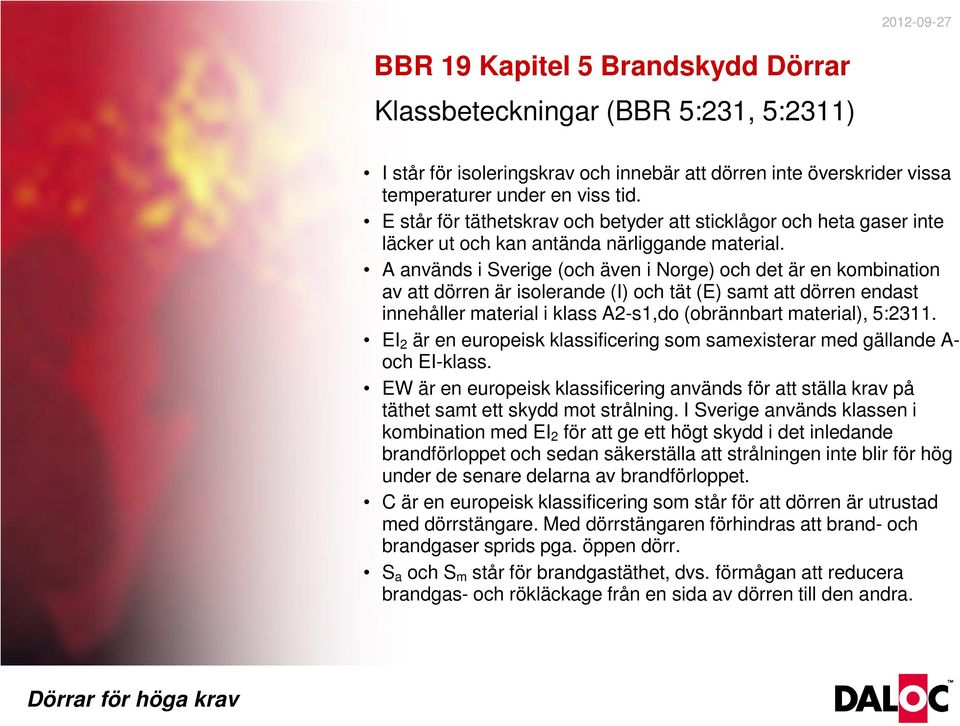

8 BBR 19 Kapitel 5 Brandskydd Dörrar Klassbeteckningar (BBR 5:231, 5:2311) I står för isoleringskrav och innebär att dörren inte överskrider vissa temperaturer under en viss tid. E står för täthetskrav och betyder att sticklågor och heta gaser inte läcker ut och kan antända närliggande material. A används i Sverige (och även i Norge) och det är en kombination av att dörren är isolerande (I) och tät (E) samt att dörren endast innehåller material i klass A2-s1,do (obrännbart material), 5:2311. EI 2 är en europeisk klassificering som samexisterar med gällande A- och EI-klass. EW är en europeisk klassificering används för att ställa krav på täthet samt ett skydd mot strålning. I Sverige används klassen i kombination med EI 2 för att ge ett högt skydd i det inledande brandförloppet och sedan säkerställa att strålningen inte blir för hög under de senare delarna av brandförloppet. C är en europeisk klassificering som står för att dörren är utrustad med dörrstängare. Med dörrstängaren förhindras att brand- och brandgaser sprids pga. öppen dörr. S a och S m står för brandgastäthet, dvs. förmågan att reducera brandgas- och rökläckage från en sida av dörren till den andra.

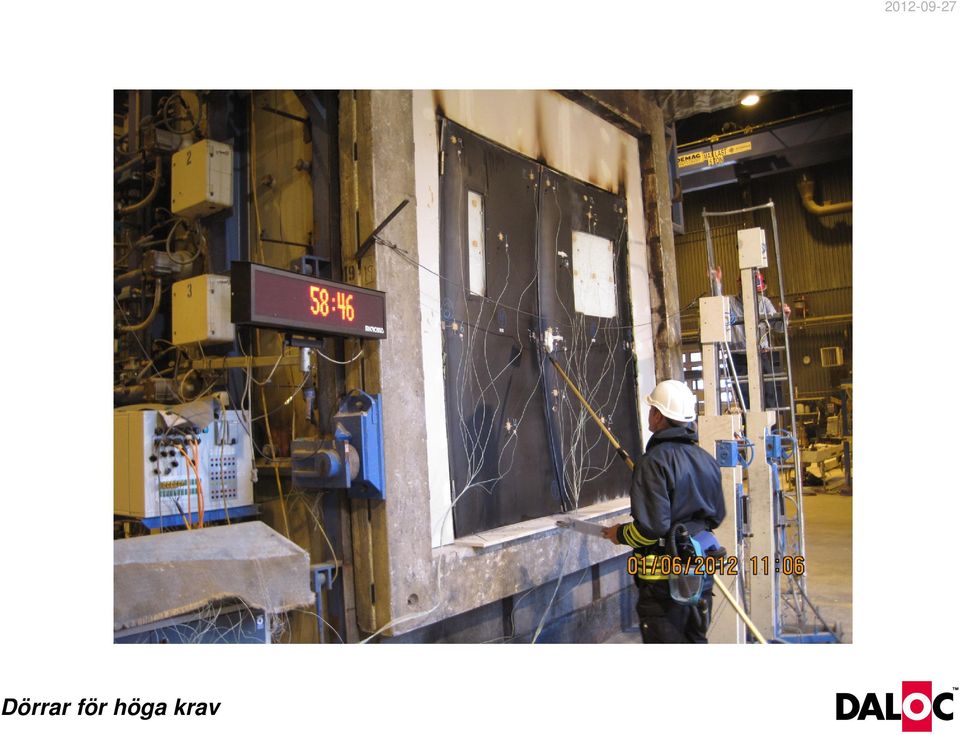

9

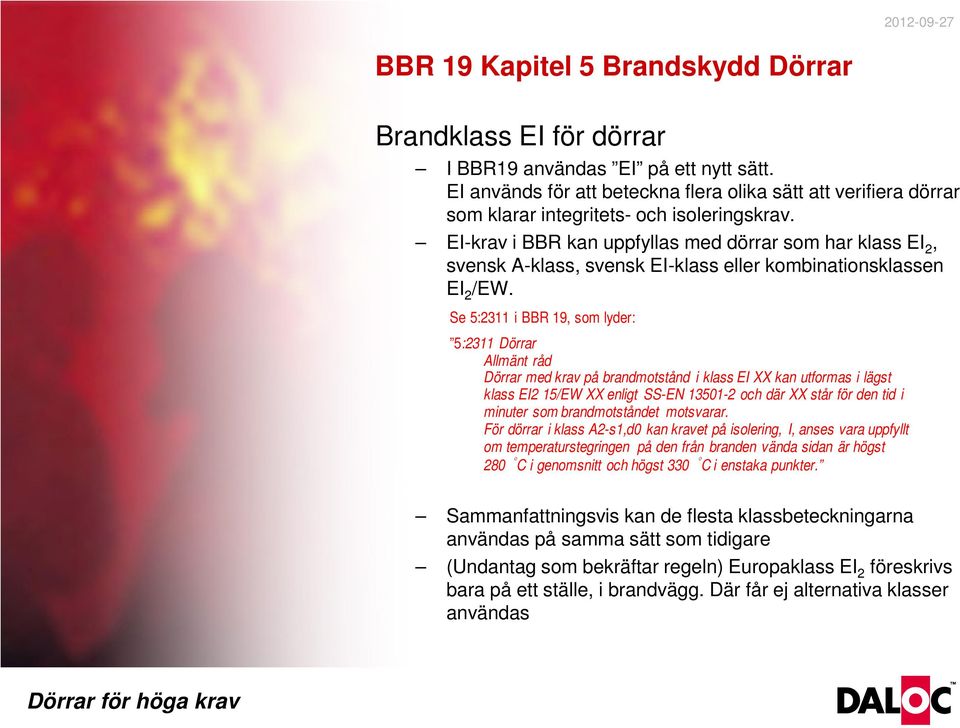

10 BBR 19 Kapitel 5 Brandskydd Dörrar Brandklass EI för dörrar I BBR19 användas EI på ett nytt sätt. EI används för att beteckna flera olika sätt att verifiera dörrar som klarar integritets- och isoleringskrav. EI-krav i BBR kan uppfyllas med dörrar som har klass EI 2, svensk A-klass, svensk EI-klass eller kombinationsklassen EI 2 /EW. Se 5:2311 i BBR 19, som lyder: 5:2311 Dörrar Allmänt råd Dörrar med krav på brandmotstånd i klass EI XX kan utformas i lägst klass EI2 15/EW XX enligt SS-EN och där XX står för den tid i minuter som brandmotståndet motsvarar. För dörrar i klass A2-s1,d0 kan kravet på isolering, I, anses vara uppfyllt om temperaturstegringen på den från branden vända sidan är högst 280 C i genomsnitt och högst 330 C i enstaka punkter. Sammanfattningsvis kan de flesta klassbeteckningarna användas på samma sätt som tidigare (Undantag som bekräftar regeln) Europaklass EI 2 föreskrivs bara på ett ställe, i brandvägg. Där får ej alternativa klasser användas

11 BBR 19 Kapitel 5 Brandskydd Dörrar Exempel på tillåtna brandklasser enligt BBR19: Lägenhetsdörr i bostadhus, >2 våningsplan (Br1) 5:543 Huvudklass EI 60 5:534 ansluter till utrymningsväg: EI30-S a Ska ha tät underkant: EI30-S m 5:2311 1:a stycket EI60 -> EI 2 15/EW60 EI30-S m -> EI 2 15/EW30-S m 5:2311 2:a stycket EI 60 -> A60 EI30-S m -> A30-S m EI30-S m -> Svensk EI30-S m EI 2 15/EW60 -> A15/EW60 EI 2 15/EW30-S m -> A15/EW30-S m Lätt??

12 BBR 19 Kapitel 5 Brandskydd Dörrar Brandgastäthet S m och S a föreskrivs av BBR19 Nytt krav! Brandgastäthetsklassade dörrar S m ska användas i luftsluss, brandsluss, trapphus Tr1 och Tr2 samt dörrar till trapphus (5:241,5:245,5:246,5:534) I anslutning till utrymningsväg kan alternativklass EI30-S a användas Brandgastäthet provas enligt SS-EN och klassificeras enligt SS-EN Brandgastätheten S är dörrens förmåga att reducera brandgas- och rökläckage från en sida av dörren till den andra. Bokstäverna a och m syftar på kall respektive varm gas. Dörrar med klassen Sa har genomgått tester vid röktemperaturen 20 C och en tryckskillnad 25 Pa och maximalt tillåtet läckage är ca 15 m3/h för enkeldörr och 24 m3/h för pardörr. Sm har testats vid 200 C och tryckskillnaden 50 Pa, maximalt tillåtet läckage är 20 m3/h för enkeldörr samt 30 m3/h för pardörr. Om en dörr uppfyller klassen Sm har den även klarat kraven för Sa.

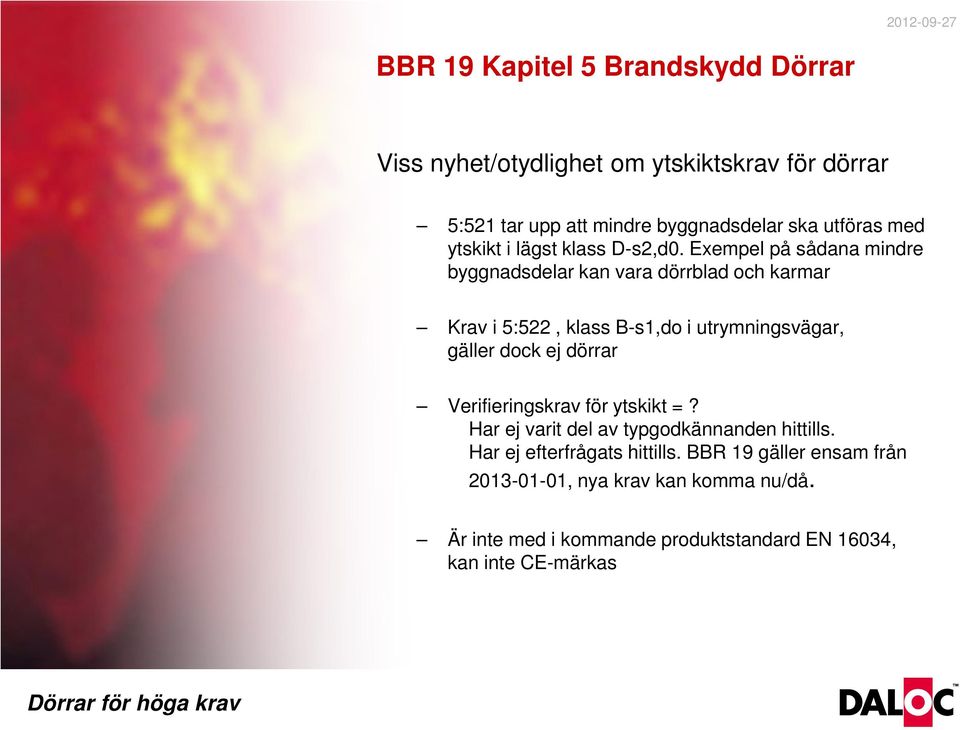

13 BBR 19 Kapitel 5 Brandskydd Dörrar Viss nyhet/otydlighet om ytskiktskrav för dörrar 5:521 tar upp att mindre byggnadsdelar ska utföras med ytskikt i lägst klass D-s2,d0. Exempel på sådana mindre byggnadsdelar kan vara dörrblad och karmar Krav i 5:522, klass B-s1,do i utrymningsvägar, gäller dock ej dörrar Verifieringskrav för ytskikt =? Har ej varit del av typgodkännanden hittills. Har ej efterfrågats hittills. BBR 19 gäller ensam från , nya krav kan komma nu/då. Är inte med i kommande produktstandard EN 16034, kan inte CE-märkas

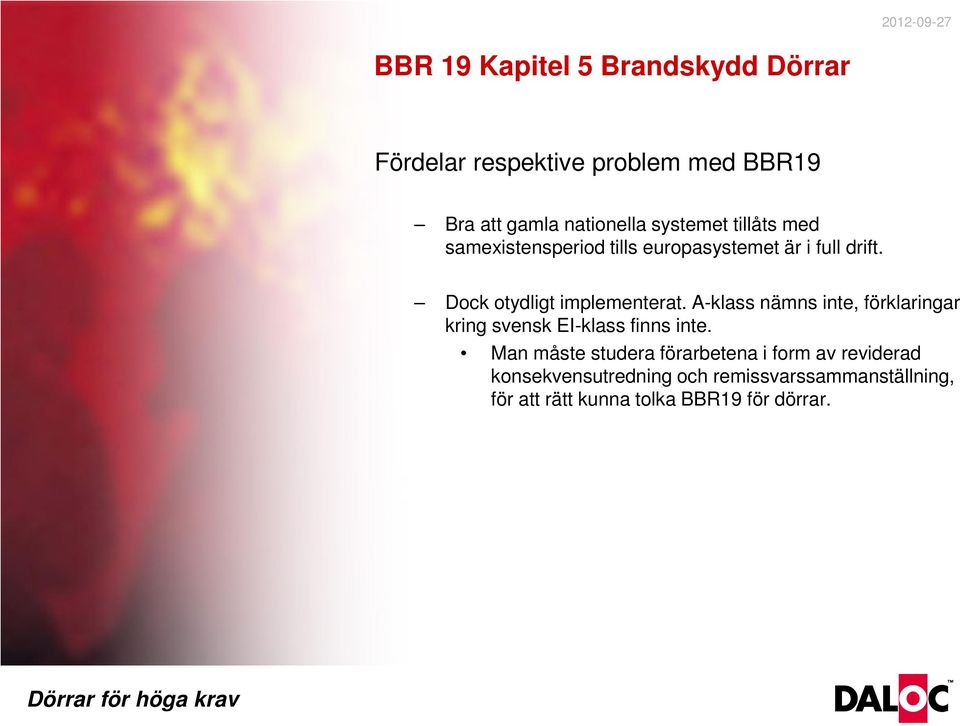

14 BBR 19 Kapitel 5 Brandskydd Dörrar Fördelar respektive problem med BBR19 Bra att gamla nationella systemet tillåts med samexistensperiod tills europasystemet är i full drift. Dock otydligt implementerat. A-klass nämns inte, förklaringar kring svensk EI-klass finns inte. Man måste studera förarbetena i form av reviderad konsekvensutredning och remissvarssammanställning, för att rätt kunna tolka BBR19 för dörrar.

15 BBR 19 Kapitel 5 Kommande revidering av BBR Till följd av Boverkets rapport 2012:1 Anpassning av svensk rätt till EU-förordningen om harmoniserade villkor för saluföring av byggprodukter. Ligger f.n. hos socialdepartementet Boverket förslår att ingen samexistensperiod ska finnas samt att nya produktcertifikat ska införas i mellantiden! Boverkets förslag Vi införlivar CPR, marknadskontroll och kontaktpunkt Och förresten vi passar på att avveckla typgodkännandesystemet men för samtidigt in ett nytt lagkrav att produkter måste ha kända egenskaper och ska vara tredjepartcertifierade!!

16 BBR 19 Kapitel 5 Brandskydd Dörrar Sammanfattning Övergången till CE-märkning är förestående Kommer att pågå mellan 2014 och Om inte Socialdepartementet och Boverket krånglar till det, i så fall kan vi stå helt utan möjlighet att skylta brandegenskaper under en period, och inte ha möjlighet att sätta produkter på svensk marknad

17 FRÅGOR???
