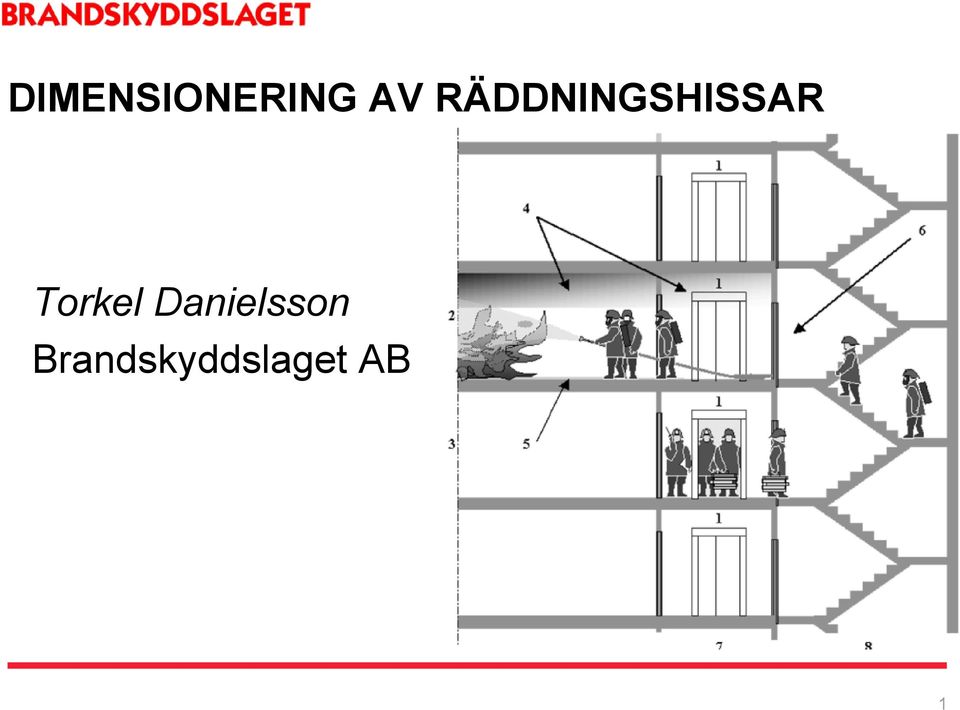

1 DIMENSIONERING AV RÄDDNINGSHISSAR Torkel Danielsson Brandskyddslaget AB 1

2 Kap 5:11 Olika typer av dimensionering Vanliga bostadshus under 16 våningar Begreppet alternativ utformning har utgått. Höga byggnader över 16 våningar

3 5:7 Möjlighet till räddningsinsatser Två nyheter: Stigarledningar > 24 meter (trycksättning över 40 meter) Räddningshiss > 10 våningar 2012#09#25 3

4 Räddningshissar sammandrag Föreskrift (obligatoriskt): >10 våningar Hisschaktet ansluter till andra lokaler via brandsluss Hisschakt i egen brandcell Rådstext (kan lösas på andra sätt): Kan utformas SS#EN 81#72 Minst två hissar om våningsplanet > 900m 2 Bör rymma sjukbår

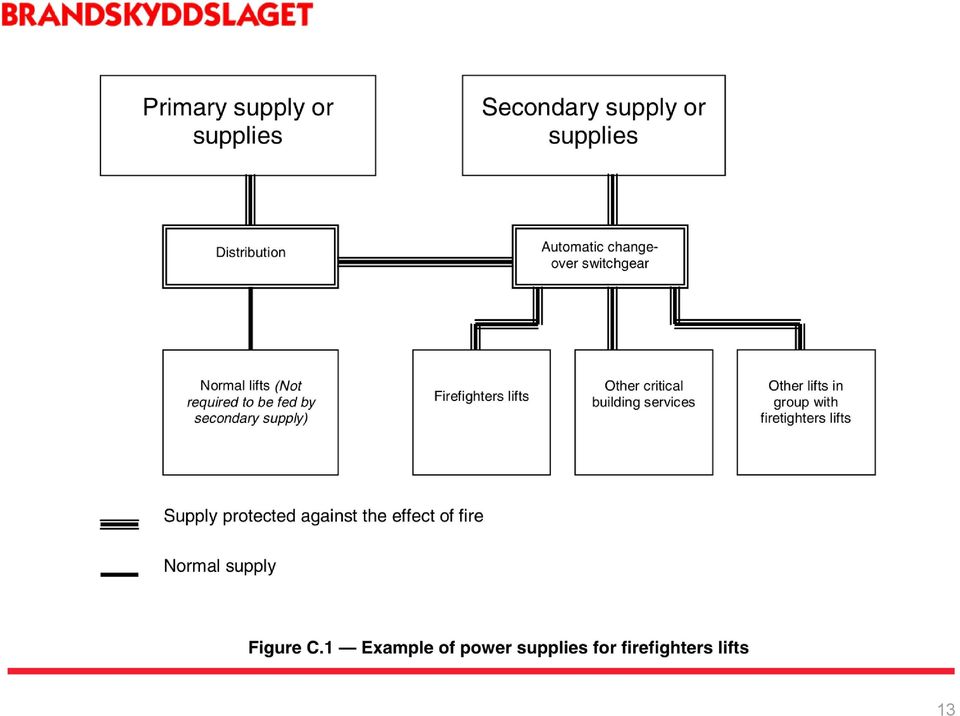

5 SS#EN 81#72, kap 5.9. Sekundär kraftkälla, måste det vara reservkraftverk eller batterier? Problemområden: Kostsamt (installation, yta för aggregat, underhåll m.m.) Inte miljövänligt (provköring, brandfarlig vätska, batteribyten m.m.) Begränsad effekt. Orsaken till att hissar stannar beror endast 1#2 % av fallen på strömavbrott* Alternativ lösning: Beroende på byggnadshöjd kan sekundär kraftkälla utgå eller utgöras av matning från annat ställverk

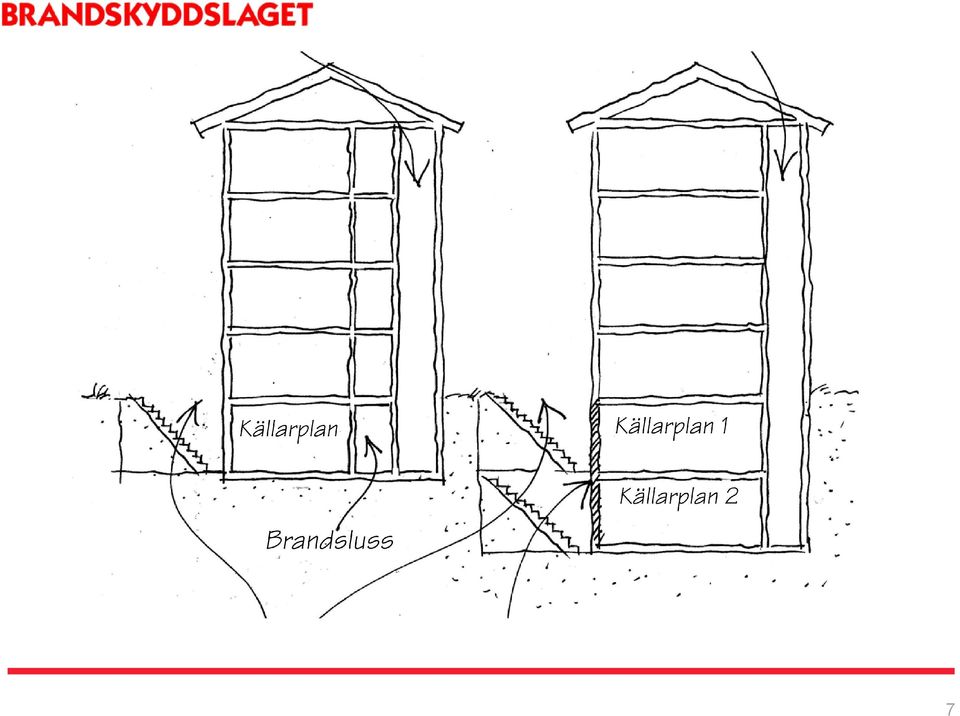

6 SS#EN 81#72, kap Hissens stannplan, måste alla plan i byggnaden nås? Problemområden: Källarplan. Inte alltid så att hissen går dit. Vinds# och takplan. Kan vara svårt att få till t.ex. om hissmaskinrummet ligger på det planet. Alternativ lösning: Tillträdet borde gå att lösa via brandsäker trappförbindelse inom byggnad eller direkt från det fria.

7 7

8 Alternativ utformning till rådstext i BBR 5:241, Brandslussens utformning, måste slussdörrar utföras i EI60#S m C? Problemområden: En extra sluss kräver yta (kostsamt) och svår att lösa ur tillgänglighetssynpunkt (kräver dörrautomatik) Dörrstängare på lägenhetsdörrar är inte praktiskt (bekvämlighet och tillgänglighet) Alternativ lösning: Hisshallen (utrymme i egen brandcell) kan utgöra brandsluss, lägenhetsdörrar utförs i EI30#S a. Kompenserande åtgärder: brandlarm i hisshallar, övertryck av hisschakt

9 9

10 Hur motiverades denna nyhet vid införandet av ny BBR? Utdrag ur konsekvensutredning: Kravhöjning i byggnader med 11 våningar eller fler vilket leder till en ökad kostnad. En räddningshiss upptar yta i huset som inte går att hyra ut exempelvis, vilket innebär en kostnad. Dock finns det idag redan ett krav på minst två hissar från detta våningsantal i byggnader och då räddningshissen kan användas som vanlig personhiss i normalfallet blir kostnadsökningen marginell till följd av förlorad yta. Kostnadsökningen består i de säkerhetshöjande installationer som krävs för att en hiss ska fungera som räddningshiss. Räddningshissen ger samtidigt möjlighet för räddningstjänsten att göra en insats för liv och egendom i höga byggnader och ökar frångängligheten i en byggnad.

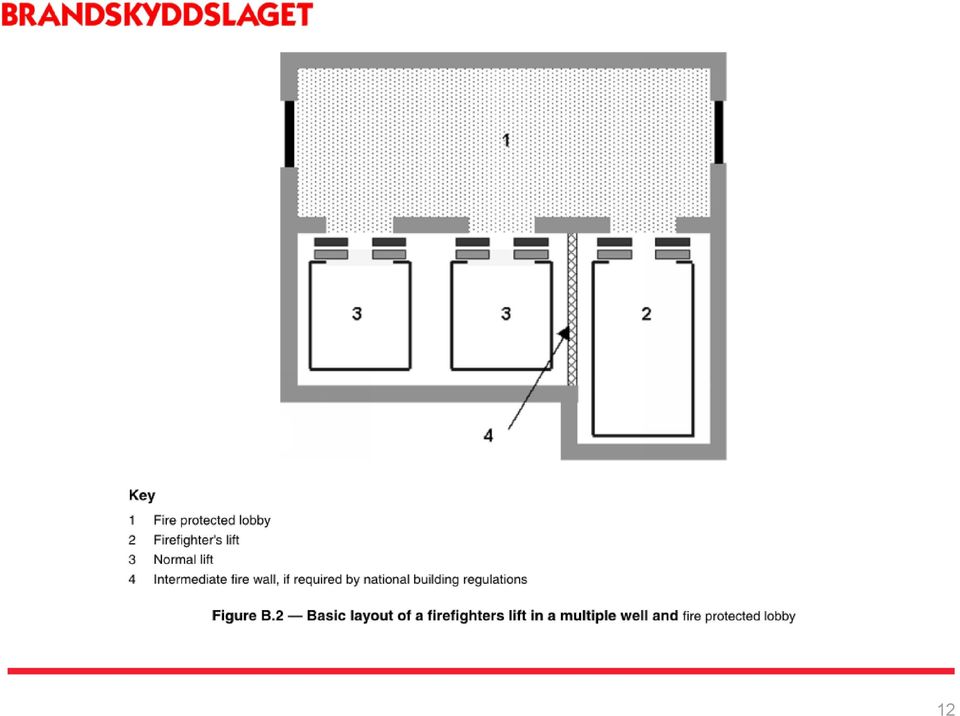

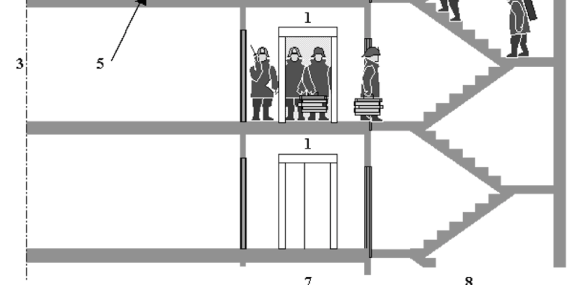

11 SS)EN 81)72, byggnadstekniska krav Räddningshissen ska placeras i ett hisschakt med en brandsluss framför varje utgång. Om fler hissar är placerade inom samma schakt ska hissarnas gemensamma utrymme uppfylla kraven för räddningshissar. Hissen ska utformas för att kunna fungera under följande förhållanden: Electronic landing control device) och (indicator) ska fungera mellan 0 C till 65 C. All annan teknisk utrustning ska fungera korrekt för temperaturer mellan 0 C till 40 C. Funktionen för hisstyrning ska fungera vid rökfyllt hisschakt och/eller maskinrum Varje schaktdörr avsedd för räddningstjänst ska ansluta till en brandsluss. För räddningshissar med två utgångar; alla hissdörrar som inte är avsedda för räddningstjänst ska skyddas så att de maximalt blir utsatt för 65 C. En sekundär strömkälla placeras i ett brandavskilt utrymme. Räddningshissens primära och sekundära elförsörjningskablar ska brandskyddas och placeras separat från varandra.

12 12

13 13

14 SS)EN 81)72, grundläggande krav Räddningshissen ska utformas i enighet med EN 81#1, EN 81#2 och pren 81#5, pren 81#6, pren 81#7 och förses med ytterligare skydd, kontrollinstrument och signalsystem. En räddningshiss ska tjäna en byggnads samtliga våningar. Storleken på hisskorgen rekommenderas följa ISO4190#1. Dimensionerna ska överstiga 1100 mm i bredd och 1400 mm på djupet med en dimensionerande last på 630 kg. Öppningsmåttet får inte understiga 800 mm. Om hissen ska användas för utrymning ska dimensionerna överstiga 1100 mm i bredd och 2100 mm på djupet med en dimensionerande last på 1000 kg Räddningshissen ska från tillträdesvåning för räddningstjänst kunna nå översta våningen på 60 sekunder efter det att hissdörren stängs.

15 SS)EN 81)72, skydd mot vatten Elektisk utrustning i räddningshissen placerad inom 1 m från vägg innehållande våningsdörr ska skyddas mot vatten eller utrustas med höljen enligt lägst klass IPX3 enligt EN 60529:1991. All elektisk utrustning placerad inom 1 m över hissgrops golv ska skyddas enligt IP67. Vägguttag och schaktets lägst belägna lampa ska som lägst placeras 0,5 m över den högsta tillåtna vattennivån i gropen. Fel orsakade av vatten ska inte påverka elektisk utrustning i maskinrum utanför schakt och hissgrop Åtgärder ska vidtas för att säkerhetsställas att vattennivån i hissgrop inte överstiger hisskorgen (då den står i lägsta läget). Åtgärder ska vidtas för att säkerhetsställa att vattennivån aldrig når utrustning som skulle kunna slå ut räddningshissens funktion.

16 16

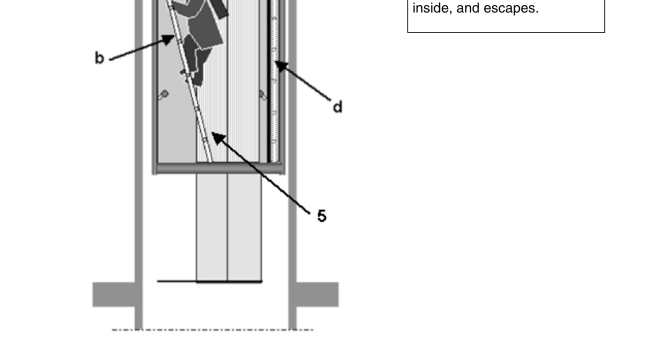

17 SS)EN 81)72, utrymning av hisskorg En nödutgångdörr ska finnas i hisskorgens tak. Nödutgången får ej blockeras av permanent fixtur eller lampor. Eventuellt innetak ska enkelt kunna öppnas eller tas bort. Åtgärder ska vidtas för att möjliggöra utrymning utanför hisskorgen, med exempelvis fasta, portabla# eller repstegar. Stegpinnar, med maximal steghöjd på 0,4 meter och som ska klara en last på 1200 N, ska finnas i hisskorgen för att möjligöra utrymning. En figur som visar hur dörren upplåses ska monteras på insidan av schaktet vid dörr på varje våningsplan. Om fast stege används ska den fastas på utsidan av korgen för räddningssyfte. Stegen kompletteras med en elektrisk säkerhetsannordning i enighet med EN 81#1:1998 och EN 81#2:1998 för att säkerhetsställa att hissen står still om stegen borttages. Där stege monteras ska dess placering inte utgöra en fallrisk under normala underhållsarbeten. Stegen ska ha sådan längd att hisskorgen ska kunna nås från våningsplanet ovanför. Om det ej är möjligt ska fasta stegar monteras.

18 18

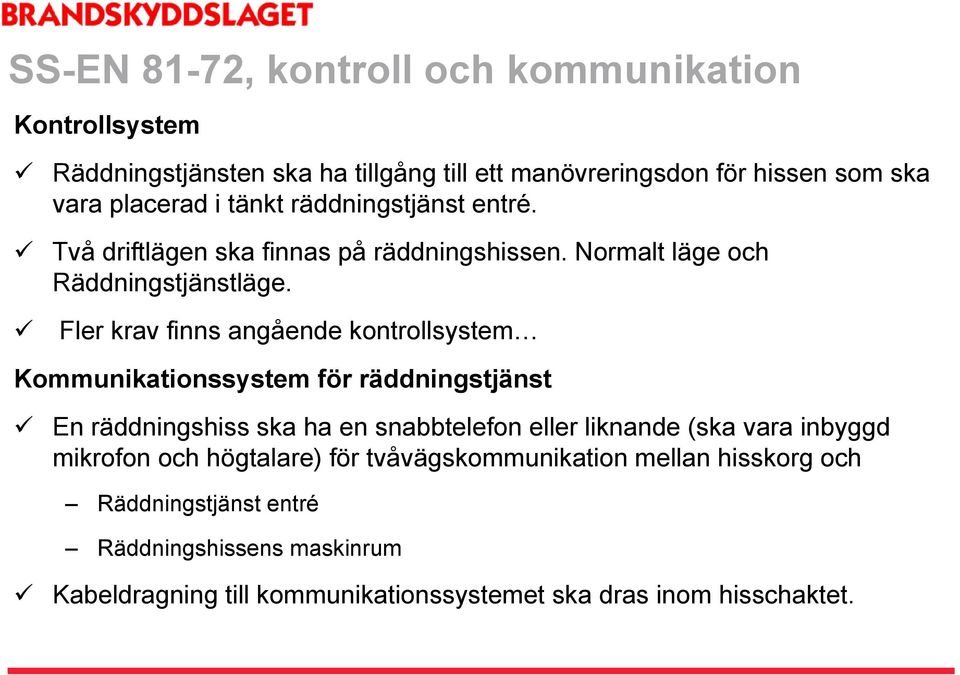

19 SS)EN 81)72, kontroll och kommunikation Kontrollsystem Räddningstjänsten ska ha tillgång till ett manövreringsdon för hissen som ska vara placerad i tänkt räddningstjänst entré. Två driftlägen ska finnas på räddningshissen. Normalt läge och Räddningstjänstläge. Fler krav finns angående kontrollsystemj Kommunikationssystem för räddningstjänst En räddningshiss ska ha en snabbtelefon eller liknande (ska vara inbyggd mikrofon och högtalare) för tvåvägskommunikation mellan hisskorg och Räddningstjänst entré Räddningshissens maskinrum Kabeldragning till kommunikationssystemet ska dras inom hisschaktet.

20 Tack! 2012#09#25 20
