1 Krav enligt BBR08 Brand Säkerhet vid brand Bärförmåga vid brand 2 Krav enligt BBR08 Brandteknisk klass Brandcell Brandbelastning Sprinkler Räddningstjänst, tid Brandteknisk klass Bestäms utifrån: Antal våningar Byggnadsarea Verksamhet 3 4 Brandteknisk klass Brandteknisk klass 1 Br1 Byggnad med tre eller fler våningar Byggnad i två våningsplan som inrymmer Samlingslokal på andra våningsplanet Hotell Vårdanläggning Särskilt boende för personer med vårdbehov Brandteknisk klass Brandteknisk klass 2 Br2 Byggnad med två våningsplan Bya > 200 kvm, inte sektionerad med brandvägg REI 60-M >2 lägenheter med rum på vindsplan Samlingslokal i makplan Byggnad med ett våningsplan Samlingslokal i eller under markplan Vårdanläggning (ej förskola) Särskilt boende för personer med vårdbehov 5 6 1

våningsplanet Hotell Vårdanläggning Särskilt boende för personer med vårdbehov Brandteknisk klass Brandteknisk klass 2 Br2 Byggnad med två våningsplan Bya > 200 kvm, inte sektionerad med brandvägg

2 Brandteknisk klass Brandteknisk klass 3 Br3 Byggnad som inte kräver Br1 eller Br2 Envåningsbyggnader Småhus Brandcell Med brandcell avses: En avgränsad del av en byggnad inom vilken en brand under en förskriven minsta tid kan utvecklas utan att sprida sig till andra delar av byggnaden. Brandcellen ska vara avgränsad från byggnaden i övrigt genom omslutande väggar och bjälklag eller på annat sätt så att utymning av byggnaden tryggas. 7 8 Brandbelastning Brandteknisk klass, byggnadsdelar Den sammanlagda värmemängd som frigörs vid en fullständig förbränning av allt brännbart material i en brandcell f = (m i q i )/A tot m i - massa q i - energiinnehåll A tot total omslutande area R Bärförmåga E Avskiljning I Isolering W begränsad strålning Kan kombineras med: M särskild hänsyn måste tas till mekanisk påverkan C för dörrar med dörrstängare B Brandgastäthet för dörrar 9 10 Brandteknisk klass, avskiljande material Brandteknisk klass A1, A2 obrännbart material B,C,D,E Brännbart material med ytskikt I, II eller III

Brandcellen ska vara avgränsad från byggnaden i övrigt genom omslutande väggar och bjälklag eller på annat sätt så att utymning av byggnaden tryggas.

3 Brandteknisk klass BKR Lastkombination, brottgräns, olyckslaster Stål, brandbeständighet 70% bärförmåga vid 450 C Stål, brandbeständighet 70% bärförmåga vid 450 C Måste isoleras Bygga in i stommen Skiv material Brandskyddsfärg Sprutisolering Materialleverantörer Trä, brandbeständighet Kolat trä reducerar inbränningshastighet Exponering hur många sidor är exponerade för brand Resttvärsnitt area opåverkad av brand

Skiv material Brandskyddsfärg Sprutisolering Materialleverantörer Trä, brandbeständighet Kolat trä reducerar

4 Trä, brandbeständighet Kolat trä reducerar inbränningshastighet Effetktiva inbränningsdjupet: d ef = β 0 t + d 0 β = 0,7 mm/min 0,35 t d 0 = min 7 mm Bärförmågan för resttvärsnitt jämförs med lasteffekt av olyckslast brand Trä, branddimensionering enligt limträhandboken Dimensionering genom klassificiering Dimensionering för naturligt brandförlopp Erfordelig tvärsnittshöjd Tabeller Betong, brandbeständighet Påverkas av Värmeledningsförmåga och värmekapacitet Mekaniska egenskaper betong och armering vid höga temperaturer Vidhäftning mellan betong och armering Exponering för brandpåverkan Täckskikt och tvärsnittsdimension Fuktinnehåll och täthet Betong, brandbeständighet Beror av ballastmaterial 500 C tryckhållfasthet reducerad med nära 50% Betong, brandbeständighet Avspjälkning ökar med Hög fukthalt Hög betongkvalitet, tät materialstruktur Tryckspänning Hastig temperaturstegring Osymmetrisk temperaturfördelning Sektioner med tunna tvärsnitt Hög armeringstäthet Betong, brandbeständighet Avspjälkning, minska risk Begränsa fukthalt i betong Öka permeabilitet luftporbildare fibrer som förstörs av höga temperaturer Välj lämplig geometri Isolera ytan med ytskikt

Betong, brandbeständighet Påverkas av Värmeledningsförmåga och värmekapacitet Mekaniska egenskaper betong och armering vid höga temperaturer Vidhäftning mellan betong och armering Exponering för

5 Betong, brandbeständighet Avspjälkning Balkbredd, minsta mått Armeringsinnehåll, minimikrav Avstånd mella armeringsjärn, minsta avstånd Största avstånd mellan byglar Betong, beräkning av bärförmåga Reducera tvärsnitt med hänsyn till temperatur Beräkna resthållfasthet för reducerat tvärsnitt Jämför med lasteffekt vid olyckslast Tabellvärden, minimimått Tabell bärande betongvägg Tabellvärden, minimimått Tabeller

tvärsnitt med hänsyn till temperatur Beräkna resthållfasthet för reducerat tvärsnitt Jämför med lasteffekt

6 Bärförmåga vid brand stål Trä: Reducera tvärsnitt Förkolningshastighet trä Förband i trä Brandsäkerhet i konstruktioner Brandteknisk klass Brandcellsindelning Utrymningsvägar Brandteknisk dokumentation

Brandsäkerhet i konstruktioner Brandteknisk klass

7 Bärförmåga vid brand Brandteknisk klass Lastkombination, olycka-brand Bärförmåga Reducera tvärsnitt Isolera bärande konstruktion S Ed R d Konstruktiv utformning Detaljer i balkar och pelare 37 Konstruktiv utformning Faktorer att ta hänsyn till vid utformning Överföring vertikala laster Stomstabilisering Ljudisolering Värmeisolering Fuktsäkerhet Produktionsteknik Ekonomi Ledad pelarfot Ledad pelarfot Fast inspänd pelarfot Frilagda krafter

Faktorer att ta hänsyn till vid utformning Överföring vertikala laster Stomstabilisering Ljudisolering

Ledad pelarfot Fast inspänd pelarfot 43 44 Fast inspänd pelarfot Fast inspänd

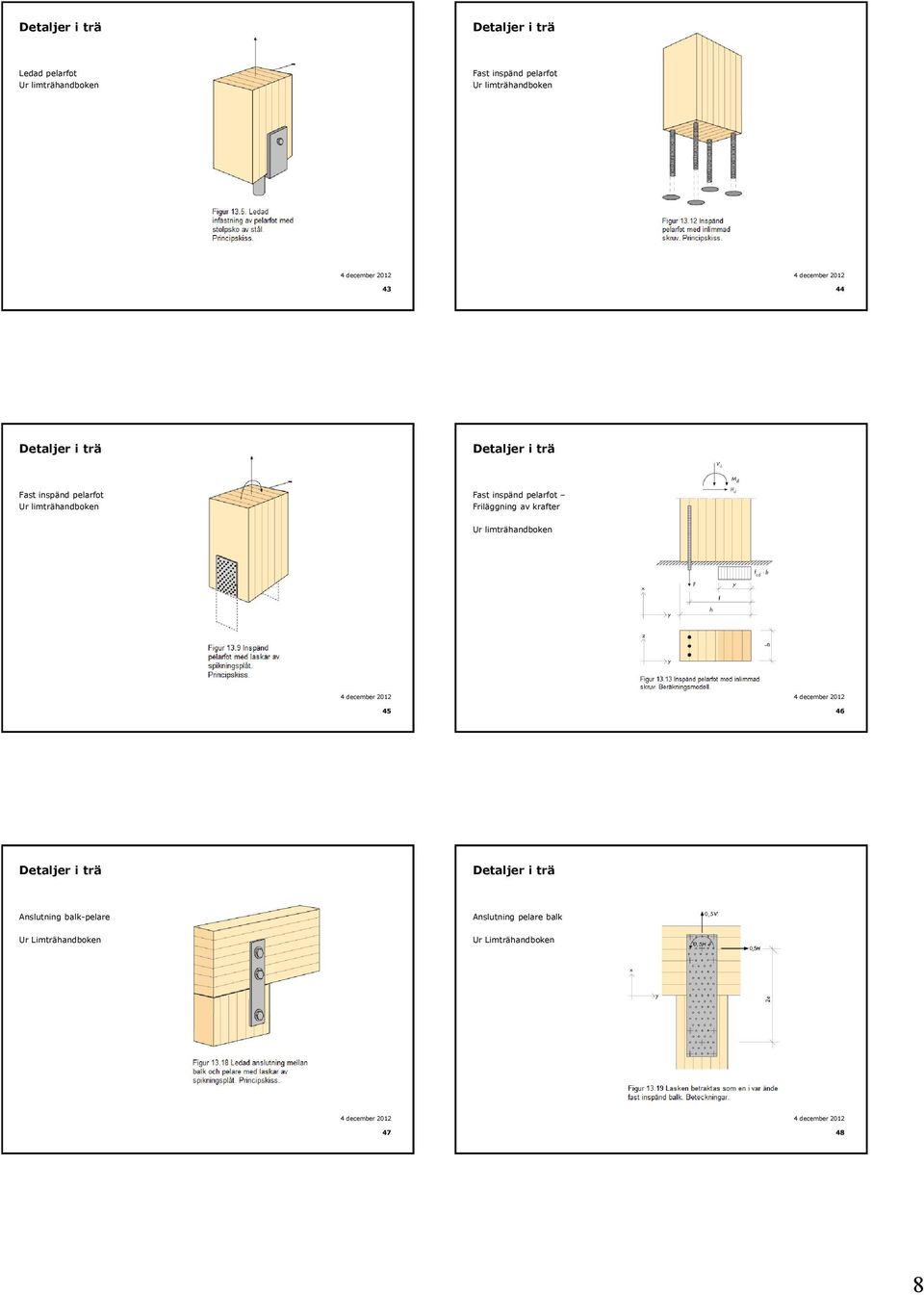

8 Ledad pelarfot Fast inspänd pelarfot Fast inspänd pelarfot Fast inspänd pelarfot Friläggning av krafter Anslutning balk-pelare Anslutning pelare balk

9 Anslutning pelare-balk Anslutning pelare-balk Anslutningar pelare-balk Balkskarv Gerberbalk Detaljer av trä Infästning av åsar Balk-pelarinfästning

Balk-pelar infästning Pelar-balk infästning 55 56 Balk-pelarinfästning

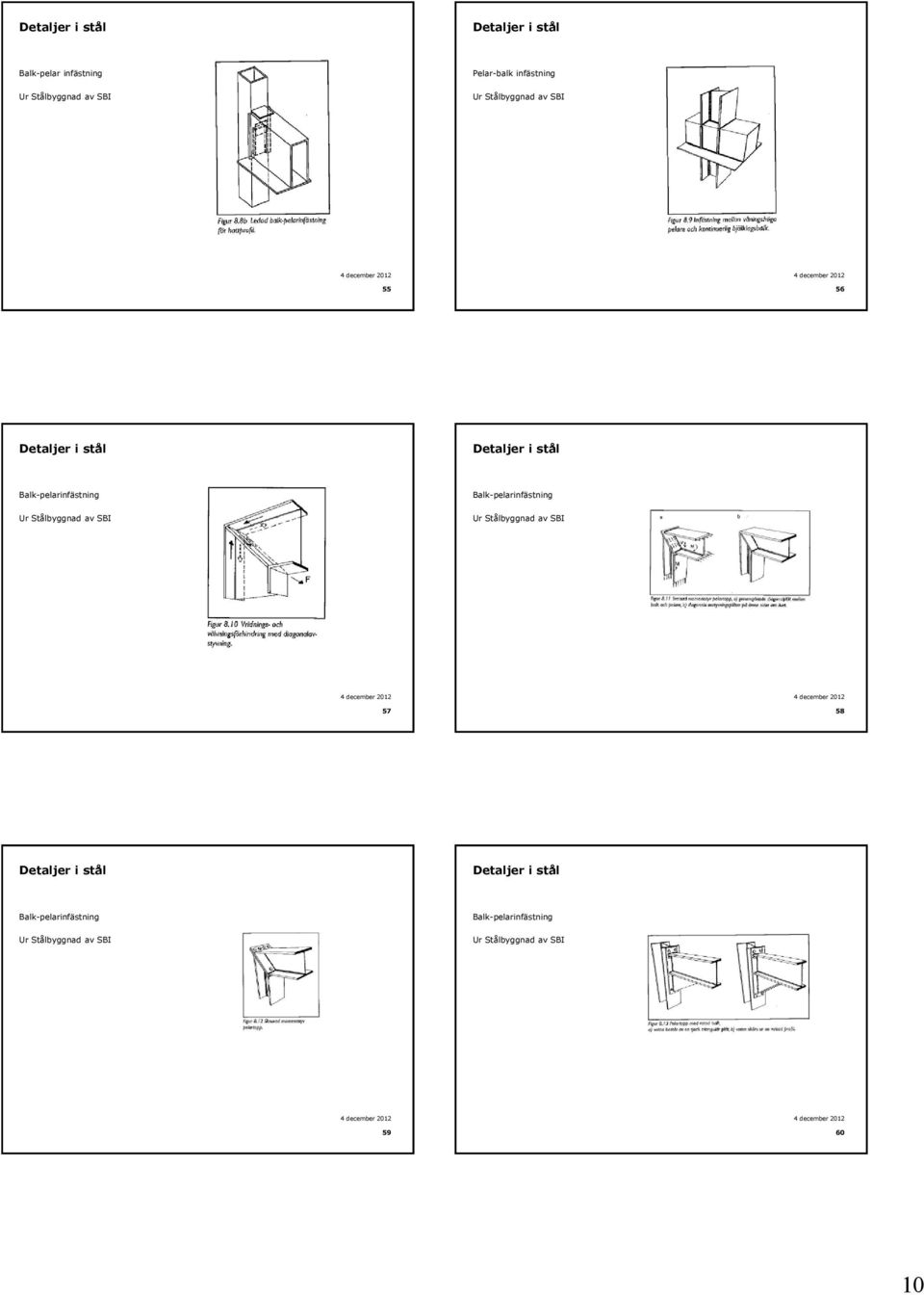

10 Balk-pelar infästning Pelar-balk infästning Balk-pelarinfästning Balk-pelarinfästning Balk-pelarinfästning Balk-pelarinfästning

11 Detaljer av stål Balk-balk infästning Konstruktiv utformning Ta hänsyn till: Färdig byggnad Under byggnadsskedet Om- och tillbyggnad Transport lastning/lossning prefabricerade delar Konstruktiv utformning Faktorer att ta hänsyn till vid utformning Överföring vertikala laster Stomstabilisering Ljudisolering Värmeisolering Fuktsäkerhet Produktionsteknik Ekonomi 63 11

62 Konstruktiv utformning Faktorer att ta hänsyn till vid utformning Överföring vertikala
