1 Konstruktiv utformning Stålstommar Betongstommar Trästommar Detaljlösningar Betong Stål Trä Konstruktionsteknik LTH 1

2 STÅL Konstruktionsteknik LTH 2

3 STÅL profiler Rörprofiler Konstruktionsteknik LTH 3

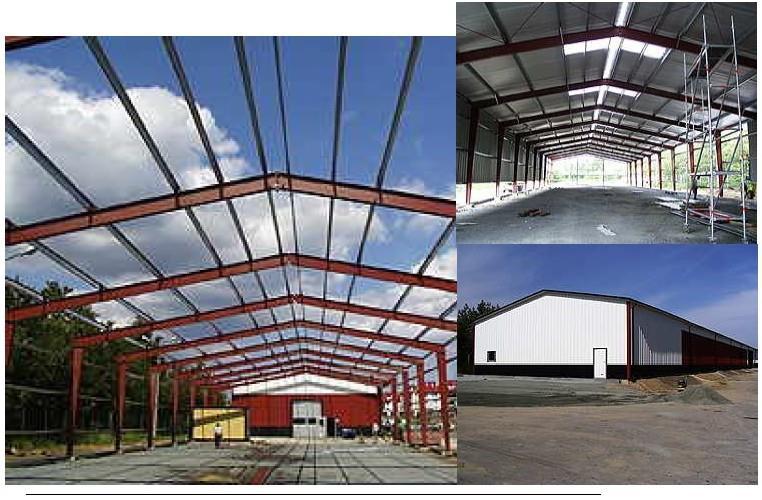

4 Konstruktionsteknik LTH 4

5 Stålstomme- Fackverksbalkar Konstruktionsteknik LTH 5

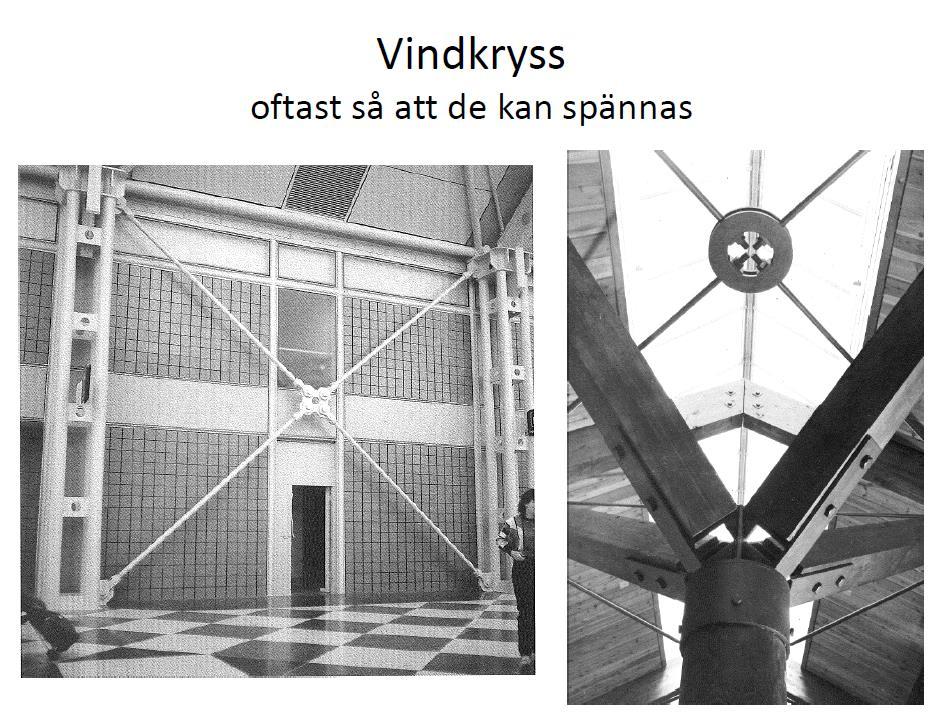

6 Stålstomme-stabilisering med vindstag Konstruktionsteknik LTH 6

7 MJÄRDEVI CENTER Rörformade stålpelare används i kombination med stålbalkar och håldäck. Stålpelarna är kontinuerliga över tre våningar och fyllda med armerad betong för att skapa samverkan och för att förbättra egenskaperna vid brand. Konstruktionsteknik LTH 7

8 Konstruktionsteknik LTH 8

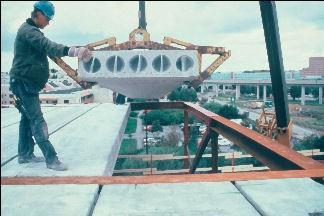

9 Pelare balk med håldäck Konstruktionsteknik LTH 9

10 Betong Konstruktionsteknik LTH 10

11 Dagens betongkonstruktioner Kontor och verkstad Konstruktionsteknik LTH 11

12 Dagens betongkonstruktioner Konstruktionsteknik LTH 12

13 Stomsystem Bjälklag 220 mm Stålpelare i fasad Platsgjuten betongstomme Bärande innerväggar 160 mm Konstruktionsteknik LTH 13

14 Stomsystem Plattbärlag Konstruktionsteknik LTH 14

15 Stomsystem Balk-pelarstomme industribyggnad Fast inspända pelare Konstruktionsteknik LTH 15

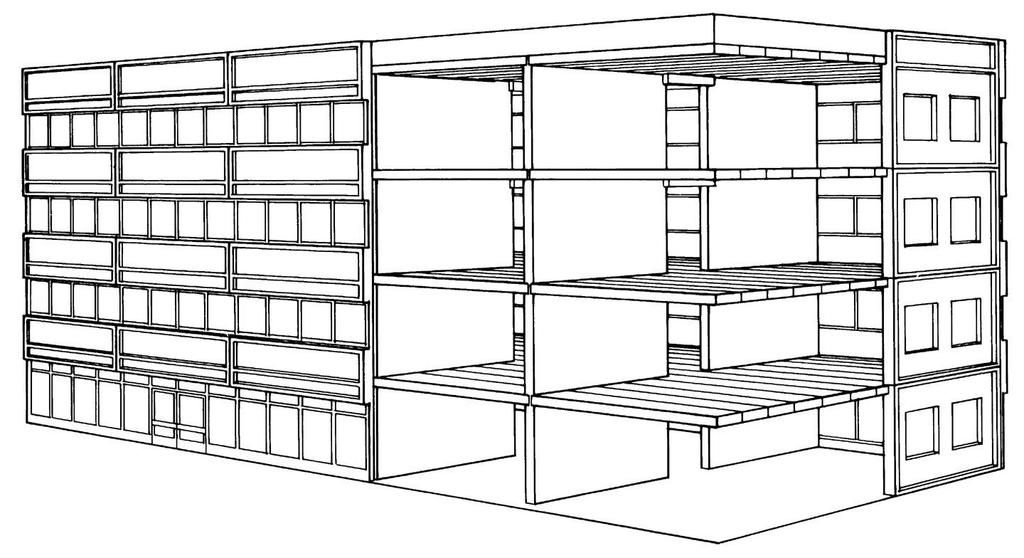

16 Stomsystem Prefabricerad stomme Bärande innerväggar Konstruktionsteknik LTH 16

17 Stomsystem Balk-pelarstomme med stabiliserande schakt Kontorshus Konstruktionsteknik LTH 17

18 Stomsystem Pelardäck Konstruktionsteknik LTH 18

19 Formbyggnad-Väggform Konstruktionsteknik LTH 19

20 Formbyggnad - Pelarform Konstruktionsteknik LTH 20

21 Trästommar Konstruktionsteknik LTH 21

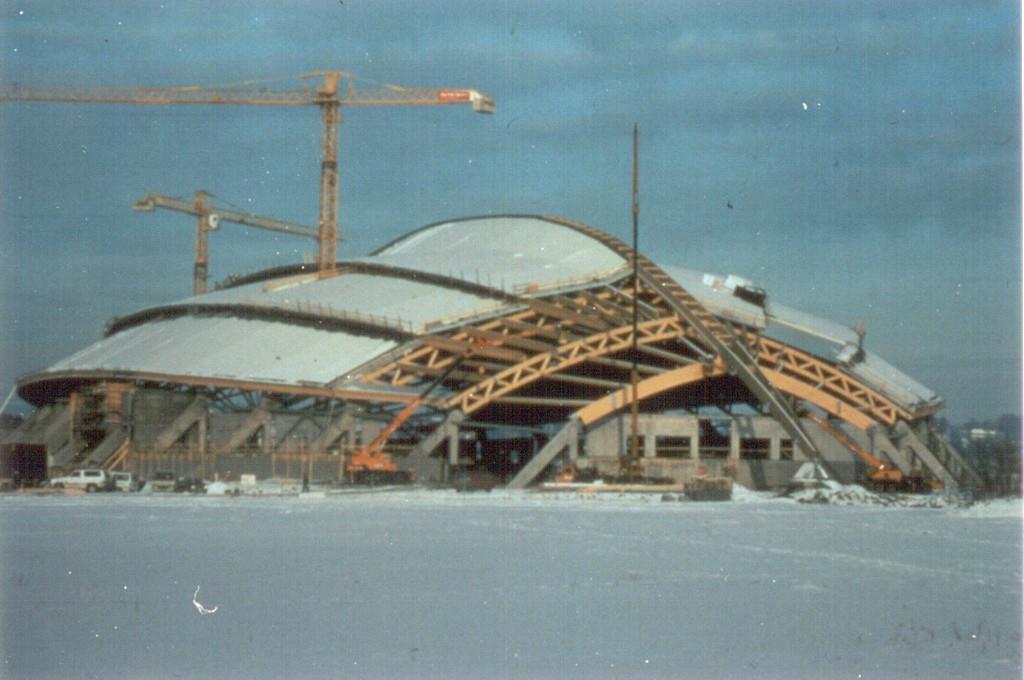

22 Skating Hall, Hamar, Norway, 1992 Arched trusses, L= 96.4 m Konstruktionsteknik LTH 22

23 Ice Hockey Arena,Lillehammer,1992, span 86 m Konstruktionsteknik LTH 23

24 Joensuu arena, Finland, 2004 Largest timber building in Finland, 110 m x 150 m Konstruktionsteknik LTH 24

25 Konstruktionsteknik LTH 25

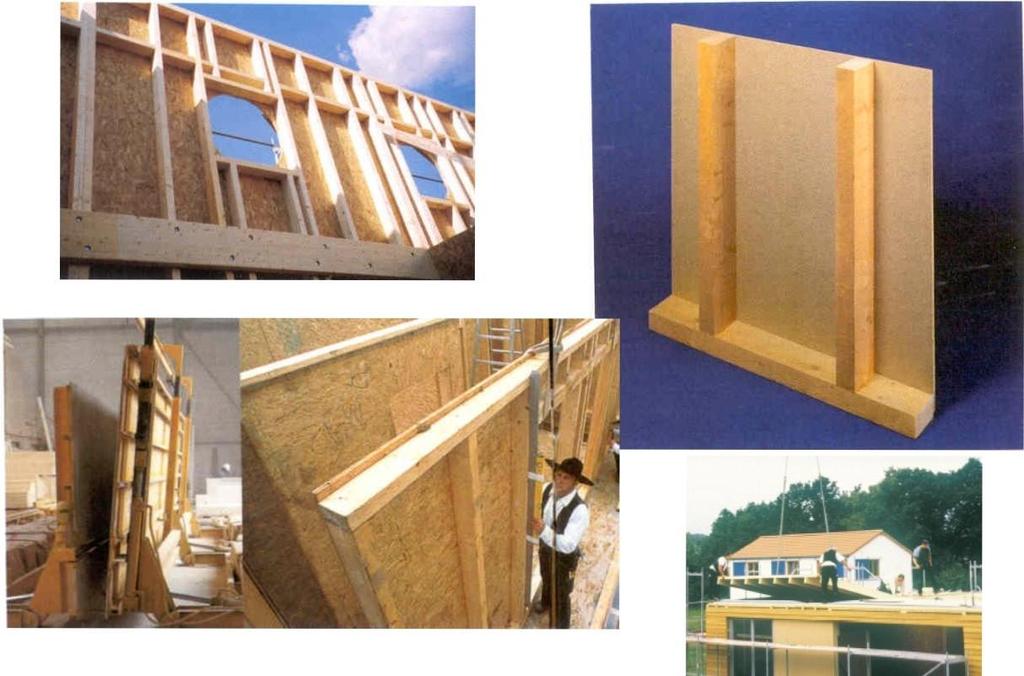

26 Träregelstomme Konstruktionsteknik LTH 26

27 Limträelement till hallbyggnader Byggnadskonstruktion Konstruktionsteknik LTH 27

28 Detaljlösningar Konstruktionsteknik LTH 28

29 Betong Armeringens funktion Ta upp dragkrafter Begränsa sprickförekomst och sprickbredd Ta upp tryckkrafter i de fall då betongens tryckkapacitet inte är tillräcklig Stabilisera tryckt armering mot knäckning Innesluta tryckt betong för att öka dess förmåga att ta upp tryckkrafter Skydda mot avspjälkning vid brand Konstruktionsteknik LTH 29

30 Betong - Armering Krav: armering och betong måste samverka på ett tillfredställande sätt. God vidhäftning: betong och stål kan uppnå spänningsnivåer som motsvarar deras bärförmåga. Konstruktionsteknik LTH 30

31 Förankring Krav: armeringsstängerna är förankrade i betongen längs en så pass lång sträcka att krafterna kan överföras genom exempelvis ändförankring Ändkrok Svetsade tvärpinnar Svetsade tvärjärn. Konstruktionsteknik LTH 31

32 Konstruktionsteknik LTH 32

33 Bjälklag inhängt i väggskiva Upphängningsarmering Last Konstruktionsteknik LTH 33

34 Upplagskonsoler b) sneda sprickor d) förankringsbrott; f) uppsprickning p.g.a. horisontal dragkraft. P P P P P P N a) b) c) d) e) f) a) böjbrott; c) glidskjuvning e) tryckbrott lokalt under lasten Konstruktionsteknik LTH 34

35 Upplagskonsol P P armering med kraftigare stänger stora laster Vy ovanifrån armering med liten diameter Konstruktionsteknik LTH 35

36 Ramhörn drag i inre del av hörn M M M a) b) c) M M M M M d) e) M M Konstruktionsteknik LTH 36

37 Konstruktionsteknik LTH 37

38 Betongstomme: anslutning med urhakade balkar på pelarkonsol Konstruktionsteknik LTH 38

39 Pelarstålfot-Prefabpelare Konstruktionsteknik LTH 39

40 Konstruktionsteknik LTH 40

41 Fortskridande ras Krav på kraftöverföring mellan element Konstruktionsteknik LTH 41

42 Utformning av raskopplingar vid mellanupplag 8. Kamstång med ändkrok i varje längsgående fog. Konstruktionsteknik LTH 42

43 Byggnadskonstruktion Konstruktionsteknik LTH 43

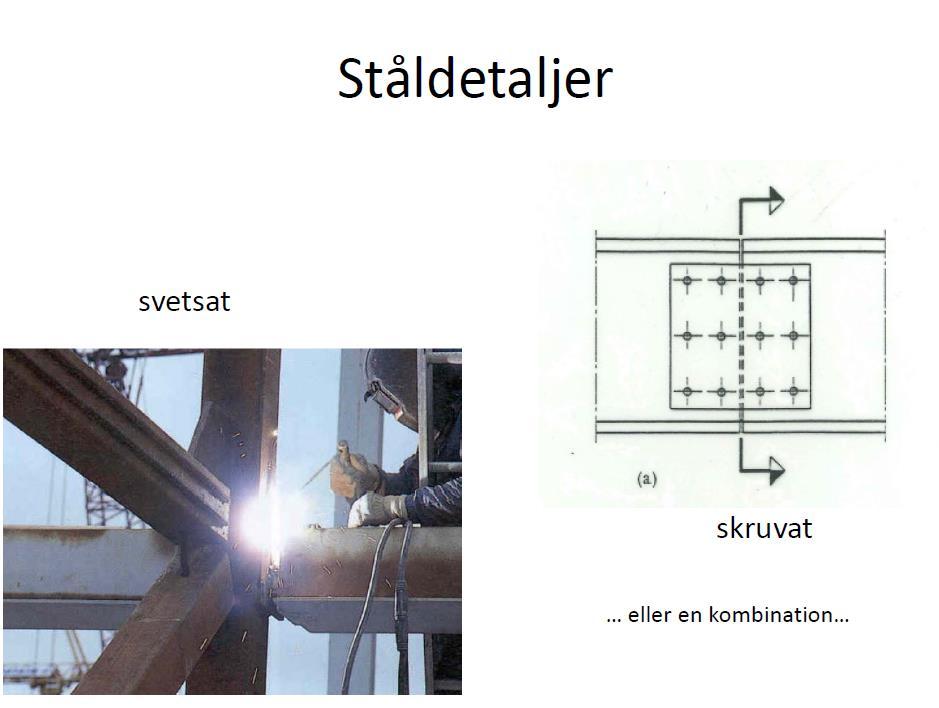

44 Ståldetaljer Statistiskt bestämda konstruktioner är bättre än statiskt obestämda Undvik svetsanhopningar Undvik skarpa sektionsändringar Undvik fickor och spalter som samlar smuts och vatten Konstruktionsteknik LTH 44

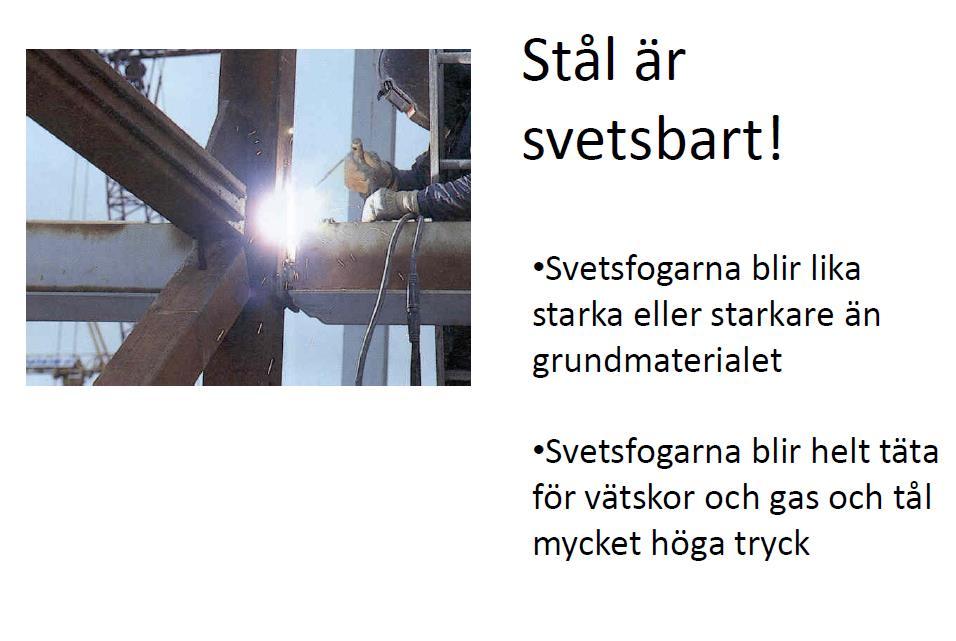

45 Konstruktionsteknik LTH 45

46 Konstruktionsteknik LTH 46

47 Fast inspänd stålpelare Stålpelare Fotplåt N V M Grundskruvar med mutter och bricka på ömse sidor om fotplåten Undergjutning med expanderande bruk N V M ca 50 mm Ingjutningslängd Dragkraft i grundskruvar z inre hävarm Tryck från betong mot fotplåt Betongfundament a) Praktiskt utförande av pelarfot b) Beräkningsmodell av pelarfot Konstruktionsteknik LTH 47

48 Konstruktionsteknik LTH 48

49 Konstruktionsteknik LTH 49

50 Konstruktionsteknik LTH 50

51 Anslutning takbalk-pelare 2 st skruvförband M24 Topplåt A A Pelare Fackverksbalk Sektion A-A Avlånga hål Balkfot till fackverksbalk Konstruktionsteknik LTH

52 Konstruktionsteknik LTH 52

53 Konstruktionsteknik LTH 53

54 God utformning av träförband Krafternas väg genom förbandet är väldefinierad Krafter tvärs träets fiberriktning fördelas över så stor yta att spjälkbrott undviks Fuktrörelser kan äga rum utan att sprickor och andra skador inträffar Vatten och smutssamlande fickor undviks Konstruktionsteknik LTH 54

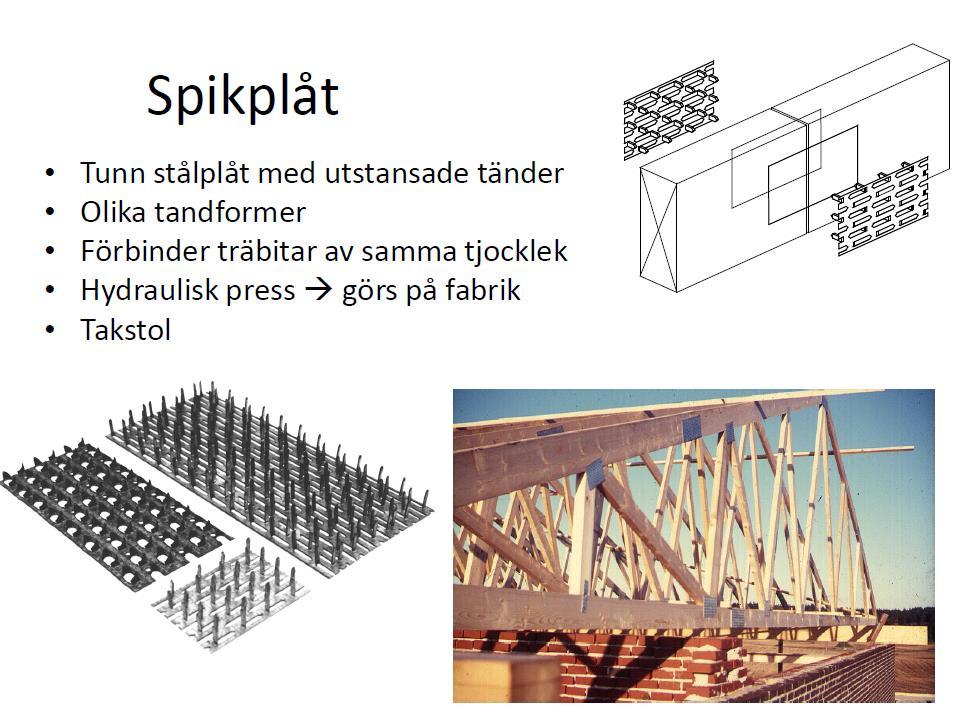

55 Konstruktionsteknik LTH 55

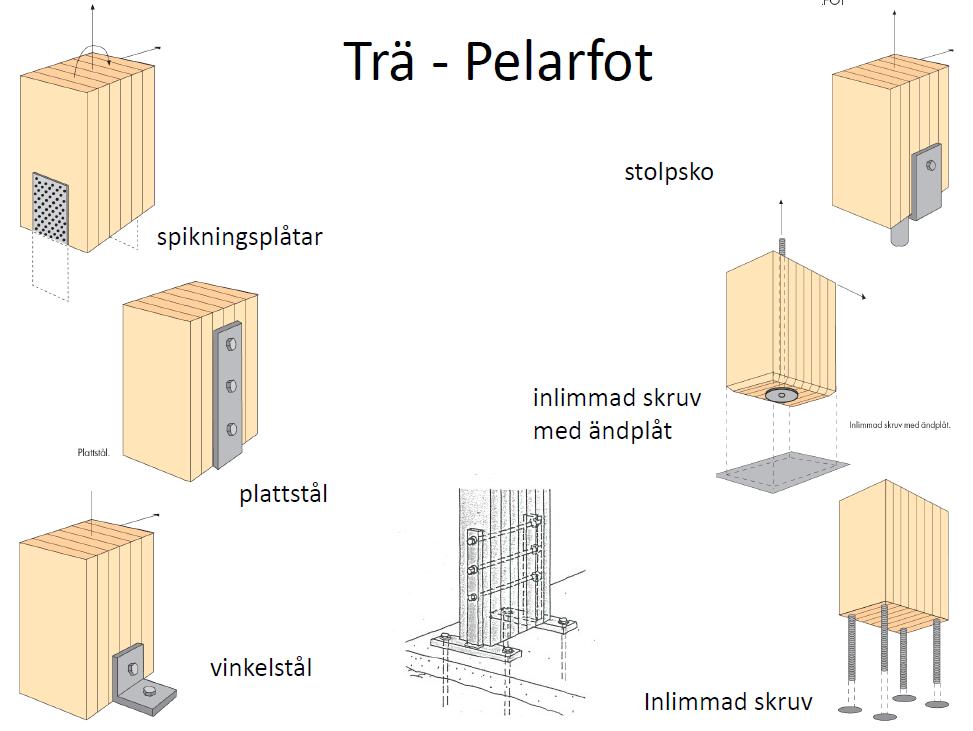

56 Konstruktionsteknik LTH 56

57 Konstruktionsteknik LTH 57

58 Konstruktionsteknik LTH 58

59 Konstruktionsteknik LTH 59

60 Konstruktionsteknik LTH 60

61 Håltagningar Hål stör kraftflödet I hål tas material bort à deltar inte i bärförmågan Hål placeras mitt på balkhöjden Hål placeras i ett snitt där momentet är maximalt / tvärkraften är minimal (eftersom tvärkraften överförs över hela balkhöjden) Begränsning av hålstorlek I limträ INGA HÅL i krökta balkar, sadelbalkar eller bågar Konstruktionsteknik LTH 61
