1

2 2

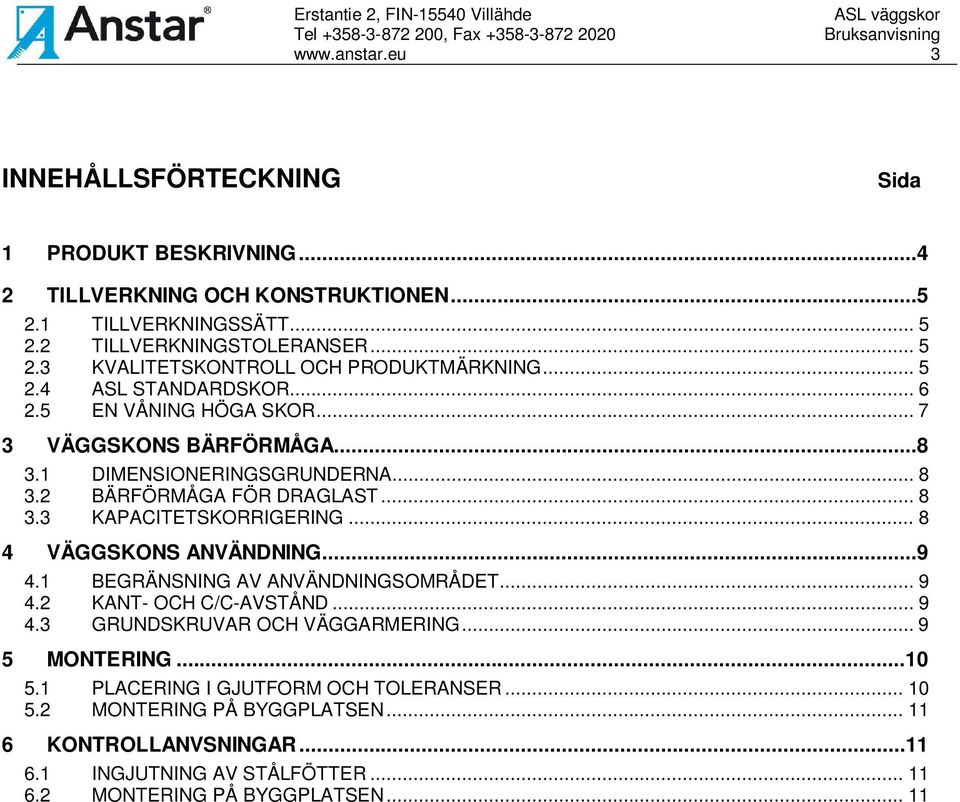

3 3 INNEÅLLSFÖRTECKNING Sida 1 PRODUKT BESKRIVNING TILLVERKNING OC KONSTRUKTIONEN TILLVERKNINGSSÄTT TILLVERKNINGSTOLERANSER KVALITETSKONTROLL OC PRODUKTMÄRKNING ASL STANDARDSKOR EN VÅNING ÖGA SKOR VÄGGSKONS BÄRFÖRMÅGA DIMENSIONERINGSGRUNDERNA BÄRFÖRMÅGA FÖR DRAGLAST KAPACITETSKORRIGERING VÄGGSKONS ANVÄNDNING BEGRÄNSNING AV ANVÄNDNINGSOMRÅDET KANT- OC C/C-AVSTÅND GRUNDSKRUVAR OC VÄGGARMERING MONTERING PLACERING I GJUTFORM OC TOLERANSER MONTERING PÅ BYGGPLATSEN KONTROLLANVSNINGAR INGJUTNING AV STÅLFÖTTER MONTERING PÅ BYGGPLATSEN... 11

4 4 1 PRODUKT BESKRIVNING Anstar väggförbindning (ASL väggsko med AP eller ALP grundskruvar) används för att infästa prefabricerade väggar till fundament eller andra väggar. Skruvförbindningen överför endast draglaster. Väggelementen pallas till rätt höjdläge och fogen gjuts så, att trycklasterna överförs via undergjutningen. I stabiliserande väggar överförs draglasterna från en vägg till en annan med armering (A), omlottskarv skruv till sko (B) eller med en våning höga förankringsstänger (C). ALTERNATIV A Skruven och väggskon förankras i elementet och draglasterna överförs med armeringen (nät och kantarmering). ALTERNATIV B Draglasterna överförs via omlottskarv med långa förankringsstänger eller med extra kamstänger. d ALTERNATIV C Istället för att använda tilläggsarmering tillverkas skon med en våning höga förankringsstänger samt tillsvetsad skruv. Det här paketet är en ekonomisk lösning då man använder väggskor som överför stora draglaster. Fig 1. Överföring av draglaster i stabiliserande väggar

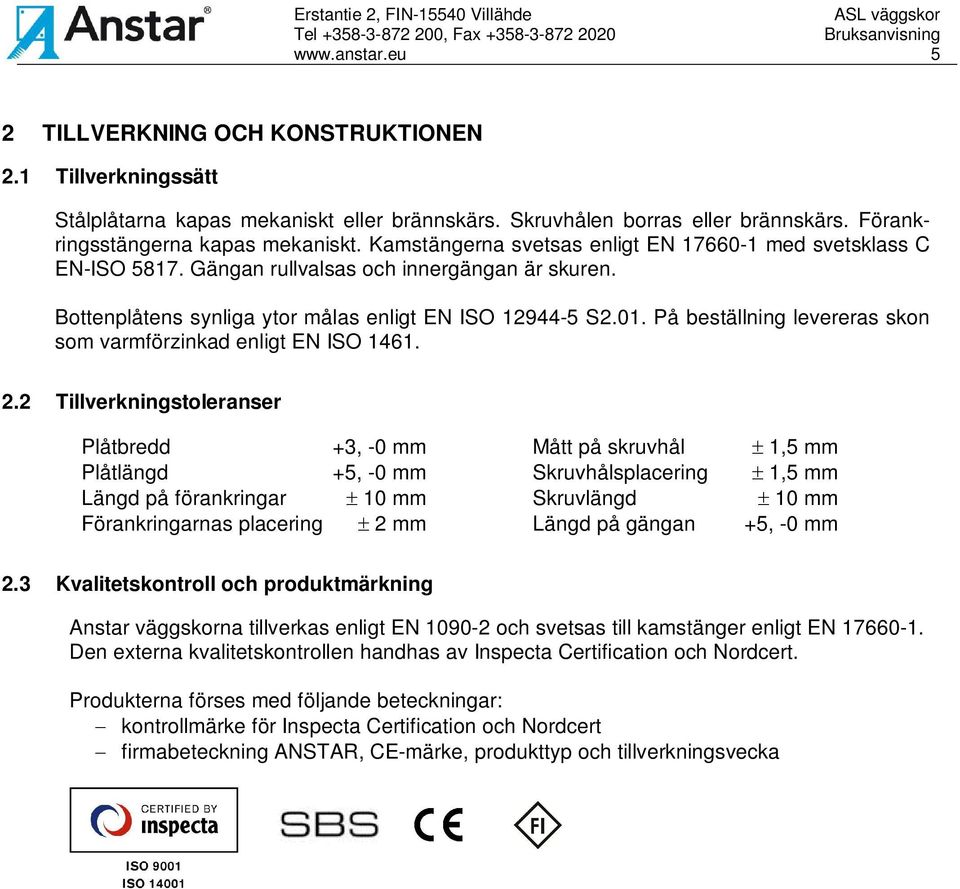

5 5 2 TILLVERKNING OC KONSTRUKTIONEN 2.1 Tillverkningssätt Stålplåtarna kapas mekaniskt eller brännskärs. Skruvhålen borras eller brännskärs. Förankringsstängerna kapas mekaniskt. Kamstängerna svetsas enligt EN med svetsklass C EN-ISO Gängan rullvalsas och innergängan är skuren. Bottenplåtens synliga ytor målas enligt EN ISO S2.01. På beställning levereras skon som varmförzinkad enligt EN ISO Tillverkningstoleranser Plåtbredd +3, -0 mm Mått på skruvhål ± 1,5 mm Plåtlängd +5, -0 mm Skruvhålsplacering ± 1,5 mm Längd på förankringar ± 10 mm Skruvlängd ± 10 mm Förankringarnas placering ± 2 mm Längd på gängan +5, -0 mm 2.3 Kvalitetskontroll och produktmärkning Anstar väggskorna tillverkas enligt EN och svetsas till kamstänger enligt EN Den externa kvalitetskontrollen handhas av Inspecta Certification och Nordcert. Produkterna förses med följande beteckningar: - kontrollmärke för Inspecta Certification och Nordcert - firmabeteckning ANSTAR, CE-märke, produkttyp och tillverkningsvecka

6 ASL standardskor Tabell 1: ASL standardskons dimensioner (mm) Skotyp Bottenplåt Skruvhål Mutterhus Förankringsstänger Vikt Färg B t Øb (kg) D E F d L C (kg) ASL ,6 gul ASL ,4 blå ASL ,4 l. grå ASL ,8 grön ASL ,0 röd ASL ,5 brun ASL ,0 lila ASL ,0 vit Typbeteckning: ASL + gängans storlek utan bokstaven M d 20 B F ASL bricka L D b A B/2 Øh E a t Øb A = C = Fig 2: ASL väggsko med specialbricka Symboler: B = bottenplåtens bredd = bottenplåtens längd t = bottenplåtens tjocklek Øb = skruvhålets längd Øh = skruvhålets bredd D = mutterhusets höjd E = mutterhusets bredd F = mutterhusets innermått d = stångdiameter L = stånglängd C = c/c avstånd för stänger A = brickans sidomått s = brickans tjocklek Tabell 2: Brickans dimensioner A (mm) s (mm) a (mm) b (mm) Vikt (kg) AL ,5 27,5 0,6 AL ,7 AL ,3 AL ,5 37,5 1,6 AL ,6 AL ,5 50 3,1 AL ,3 AL ,5 70 5,7 Material: Bottenplåt & bricka S355J2+N EN Mutterhus S235JR+AR EN Förankringsstänger K500B-T EN-10080

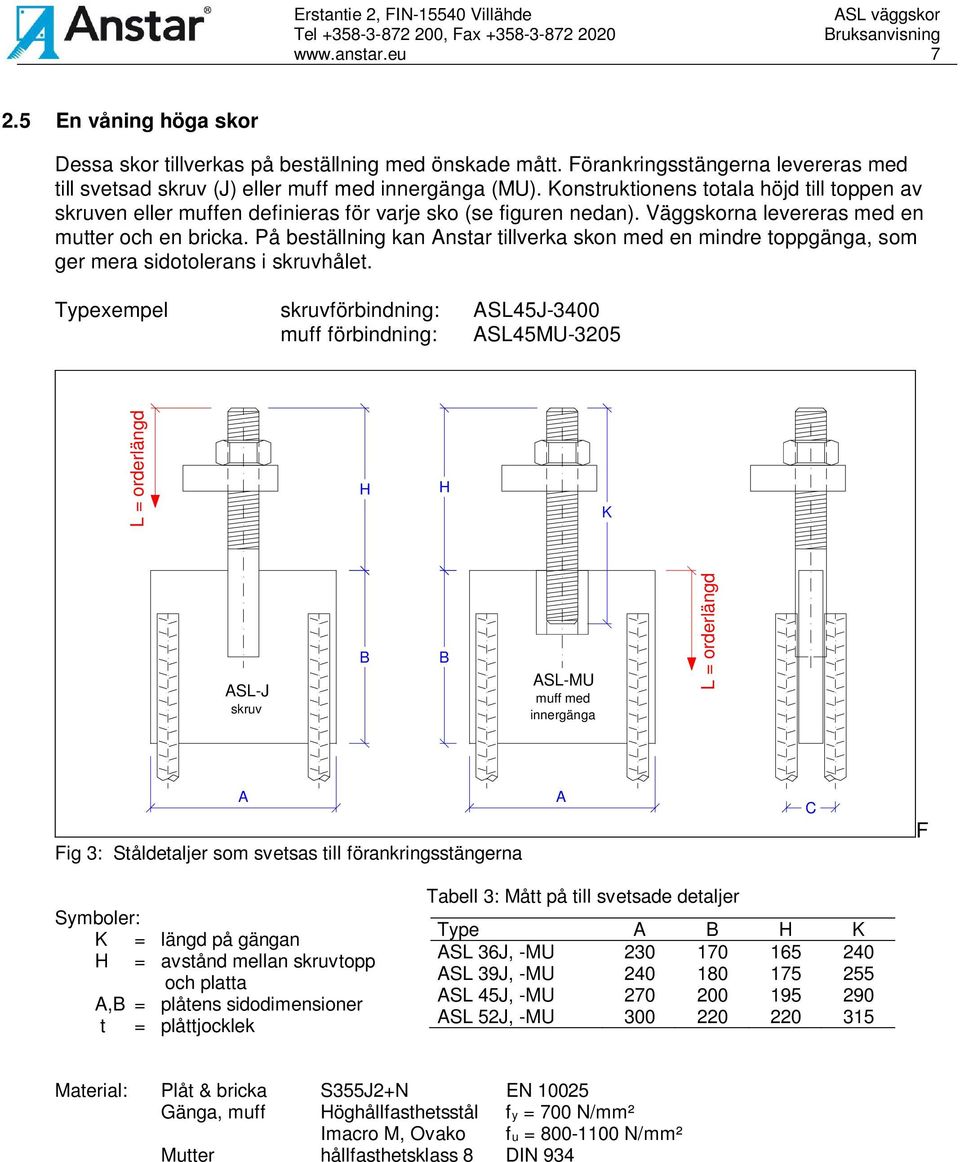

7 En våning höga skor Dessa skor tillverkas på beställning med önskade mått. Förankringsstängerna levereras med till svetsad skruv (J) eller muff med innergänga (MU). Konstruktionens totala höjd till toppen av skruven eller muffen definieras för varje sko (se figuren nedan). Väggskorna levereras med en mutter och en bricka. På beställning kan Anstar tillverka skon med en mindre toppgänga, som ger mera sidotolerans i skruvhålet. Typexempel skruvförbindning: ASL45J-3400 muff förbindning: ASL45MU-3205 L = orderlängd K ASL-J skruv B B ASL-MU muff med innergänga L = orderlängd A Fig 3: Ståldetaljer som svetsas till förankringsstängerna A C F Symboler: K = längd på gängan = avstånd mellan skruvtopp och platta A,B = plåtens sidodimensioner t = plåttjocklek Tabell 3: Mått på till svetsade detaljer Type A B K ASL 36J, -MU ASL 39J, -MU ASL 45J, -MU ASL 52J, -MU Material: Plåt & bricka S355J2+N EN Gänga, muff öghållfasthetsstål fy = 700 N/mm² Imacro M, Ovako fu = N/mm² Mutter hållfasthetsklass 8 DIN 934

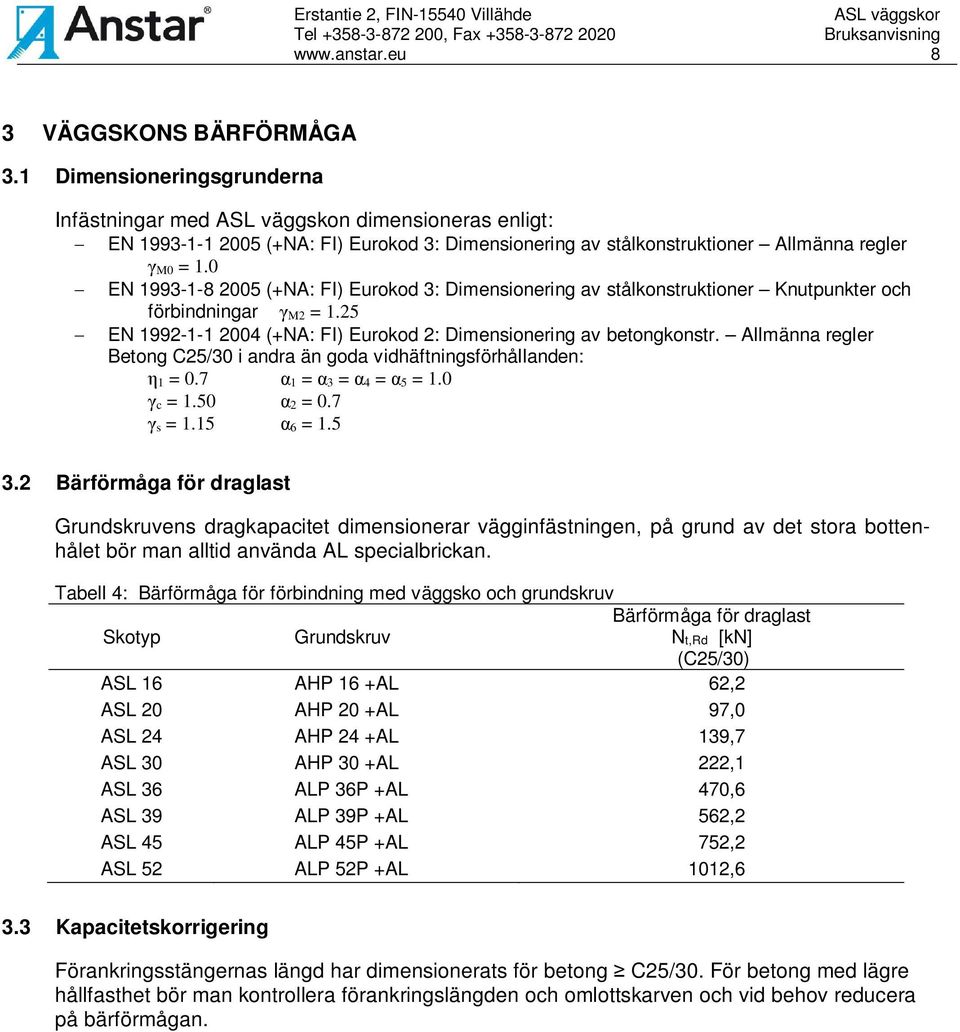

8 8 3 VÄGGSKONS BÄRFÖRMÅGA 3.1 Dimensioneringsgrunderna Infästningar med ASL väggskon dimensioneras enligt: - EN (+NA: FI) Eurokod 3: Dimensionering av stålkonstruktioner Allmänna regler γ M0 = EN (+NA: FI) Eurokod 3: Dimensionering av stålkonstruktioner Knutpunkter och förbindningar γ M2 = EN (+NA: FI) Eurokod 2: Dimensionering av betongkonstr. Allmänna regler Betong C25/30 i andra än goda vidhäftningsförhållanden: η 1 = 0.7 α 1 = α 3 = α 4 = α 5 = 1.0 γ c = 1.50 α 2 = 0.7 γ s = 1.15 α 6 = Bärförmåga för draglast Grundskruvens dragkapacitet dimensionerar vägginfästningen, på grund av det stora bottenhålet bör man alltid använda AL specialbrickan. Tabell 4: Bärförmåga för förbindning med väggsko och grundskruv Bärförmåga för draglast Skotyp Grundskruv Nt,Rd [kn] (C25/30) ASL 16 AP 16 +AL 62,2 ASL 20 AP 20 +AL 97,0 ASL 24 AP 24 +AL 139,7 ASL 30 AP 30 +AL 222,1 ASL 36 ALP 36P +AL 470,6 ASL 39 ALP 39P +AL 562,2 ASL 45 ALP 45P +AL 752,2 ASL 52 ALP 52P +AL 1012,6 3.3 Kapacitetskorrigering Förankringsstängernas längd har dimensionerats för betong C25/30. För betong med lägre hållfasthet bör man kontrollera förankringslängden och omlottskarven och vid behov reducera på bärförmågan.

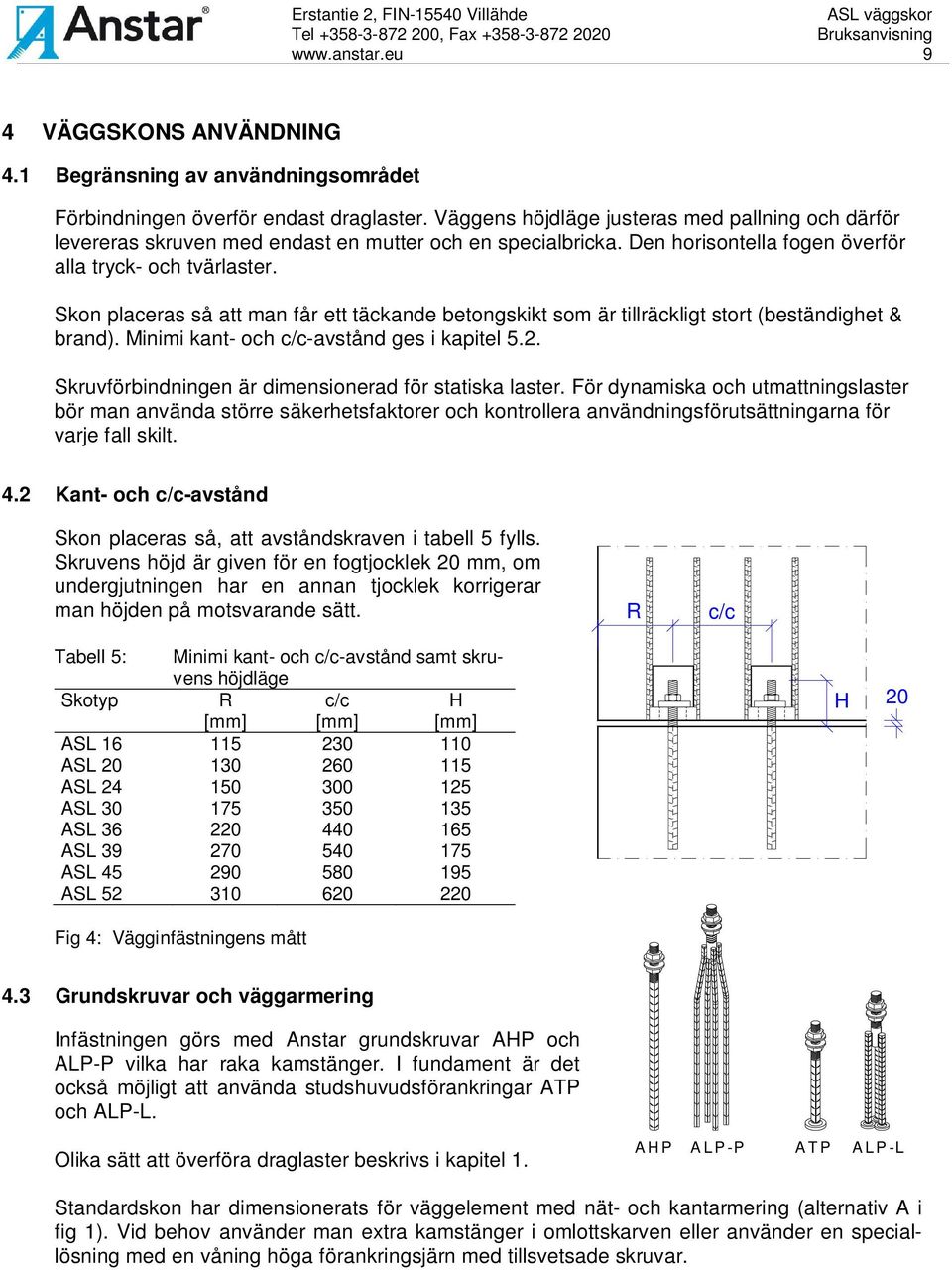

9 9 4 VÄGGSKONS ANVÄNDNING 4.1 Begränsning av användningsområdet Förbindningen överför endast draglaster. Väggens höjdläge justeras med pallning och därför levereras skruven med endast en mutter och en specialbricka. Den horisontella fogen överför alla tryck- och tvärlaster. Skon placeras så att man får ett täckande betongskikt som är tillräckligt stort (beständighet & brand). Minimi kant- och c/c-avstånd ges i kapitel 5.2. Skruvförbindningen är dimensionerad för statiska laster. För dynamiska och utmattningslaster bör man använda större säkerhetsfaktorer och kontrollera användningsförutsättningarna för varje fall skilt. 4.2 Kant- och c/c-avstånd Skon placeras så, att avståndskraven i tabell 5 fylls. Skruvens höjd är given för en fogtjocklek 20 mm, om undergjutningen har en annan tjocklek korrigerar man höjden på motsvarande sätt. R c/c Tabell 5: Minimi kant- och c/c-avstånd samt skruvens höjdläge Skotyp R [mm] c/c [mm] [mm] ASL ASL ASL ASL ASL ASL ASL ASL Fig 4: Vägginfästningens mått Grundskruvar och väggarmering Infästningen görs med Anstar grundskruvar AP och ALP-P vilka har raka kamstänger. I fundament är det också möjligt att använda studshuvudsförankringar ATP och ALP-L. Olika sätt att överföra draglaster beskrivs i kapitel 1. AP ALP-P ATP ALP-L Standardskon har dimensionerats för väggelement med nät- och kantarmering (alternativ A i fig 1). Vid behov använder man extra kamstänger i omlottskarven eller använder en speciallösning med en våning höga förankringsjärn med tillsvetsade skruvar.

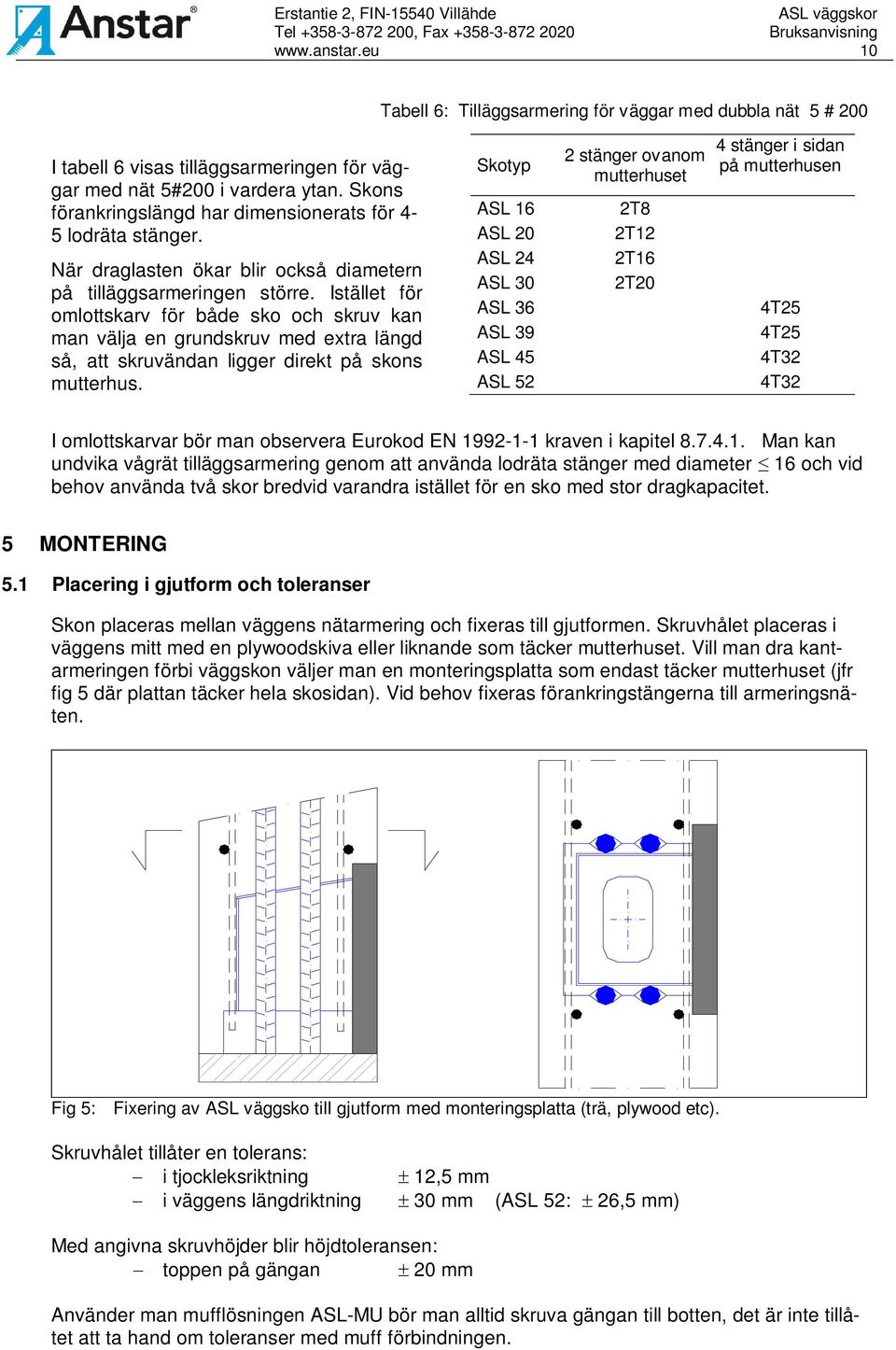

10 10 Tabell 6: Tilläggsarmering för väggar med dubbla nät 5 # 200 I tabell 6 visas tilläggsarmeringen för väggar med nät 5#200 i vardera ytan. Skons förankringslängd har dimensionerats för 4-5 lodräta stänger. När draglasten ökar blir också diametern på tilläggsarmeringen större. Istället för omlottskarv för både sko och skruv kan man välja en grundskruv med extra längd så, att skruvändan ligger direkt på skons mutterhus. Skotyp ASL 16 ASL 20 ASL 24 ASL 30 ASL 36 ASL 39 ASL 45 ASL 52 2 stänger ovanom mutterhuset 2T8 2T12 2T16 2T20 4 stänger i sidan på mutterhusen 4T25 4T25 4T32 4T32 I omlottskarvar bör man observera Eurokod EN kraven i kapitel Man kan undvika vågrät tilläggsarmering genom att använda lodräta stänger med diameter 16 och vid behov använda två skor bredvid varandra istället för en sko med stor dragkapacitet. 5 MONTERING 5.1 Placering i gjutform och toleranser Skon placeras mellan väggens nätarmering och fixeras till gjutformen. Skruvhålet placeras i väggens mitt med en plywoodskiva eller liknande som täcker mutterhuset. Vill man dra kantarmeringen förbi väggskon väljer man en monteringsplatta som endast täcker mutterhuset (jfr fig 5 där plattan täcker hela skosidan). Vid behov fixeras förankringstängerna till armeringsnäten. Fig 5: Fixering av ASL väggsko till gjutform med monteringsplatta (trä, plywood etc). Skruvhålet tillåter en tolerans: - i tjockleksriktning ± 12,5 mm - i väggens längdriktning ± 30 mm (ASL 52: ± 26,5 mm) Med angivna skruvhöjder blir höjdtoleransen: - toppen på gängan ± 20 mm Använder man mufflösningen ASL-MU bör man alltid skruva gängan till botten, det är inte tillåtet att ta hand om toleranser med muff förbindningen.

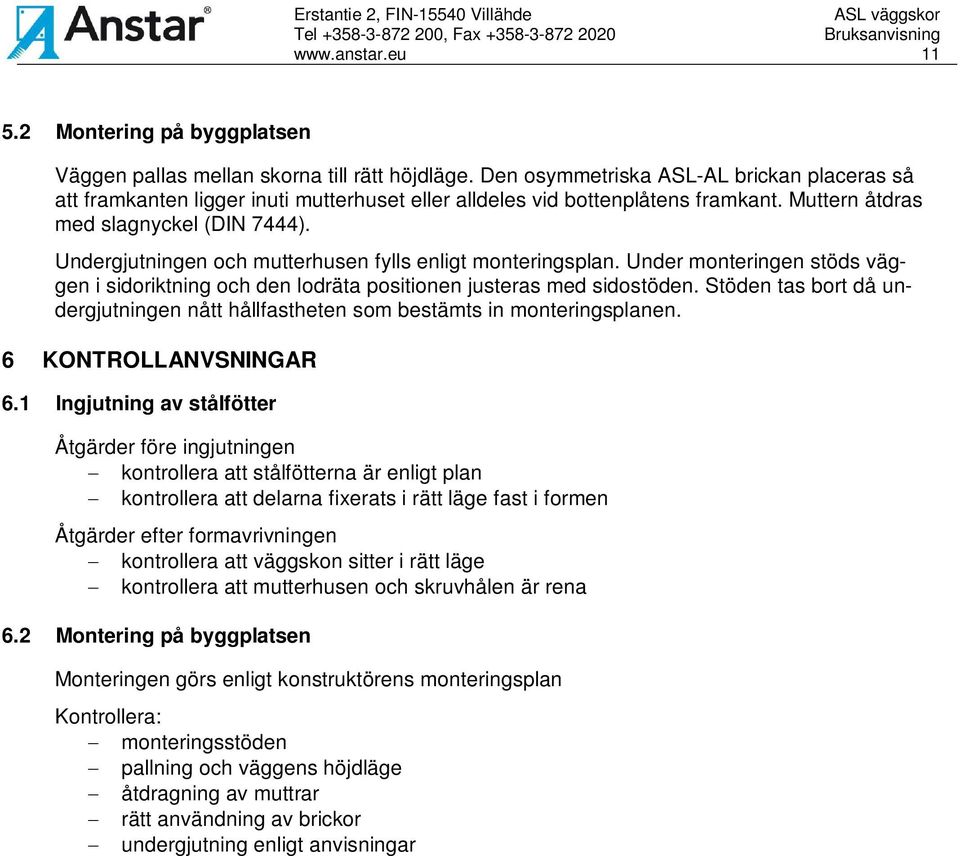

11 Montering på byggplatsen Väggen pallas mellan skorna till rätt höjdläge. Den osymmetriska ASL-AL brickan placeras så att framkanten ligger inuti mutterhuset eller alldeles vid bottenplåtens framkant. Muttern åtdras med slagnyckel (DIN 7444). Undergjutningen och mutterhusen fylls enligt monteringsplan. Under monteringen stöds väggen i sidoriktning och den lodräta positionen justeras med sidostöden. Stöden tas bort då undergjutningen nått hållfastheten som bestämts in monteringsplanen. 6 KONTROLLANVSNINGAR 6.1 Ingjutning av stålfötter Åtgärder före ingjutningen - kontrollera att stålfötterna är enligt plan - kontrollera att delarna fixerats i rätt läge fast i formen Åtgärder efter formavrivningen - kontrollera att väggskon sitter i rätt läge - kontrollera att mutterhusen och skruvhålen är rena 6.2 Montering på byggplatsen Monteringen görs enligt konstruktörens monteringsplan Kontrollera: - monteringsstöden - pallning och väggens höjdläge - åtdragning av muttrar - rätt användning av brickor - undergjutning enligt anvisningar

12 12
