Betong, normalkraft och moment
|
|
- Lucas Åström
- för 5 år sedan
- Visningar:
Transkript
1 Betong, normalkraft och moment Kapitel och 6 i Betongkonstruktion Kapitel 8.3.3, och Byggkonstruktion 8 april 2016 Dimensionering av byggnadskonstruktioner 1 Betong: normalkraft och böjmoment Tvärsnittskontroll Håller balktvärsnittet för den tänkta belastningen? Elementkontroll Håller betongbalken/pelaren för den tänkta belastningen? 8 april 2016 Dimensionering av byggnadskonstruktioner 2 1
2 Betong: normalkraft och böjmoment Tvärsnittskontroll Håller balktvärsnittet för den tänkta belastningen? Bärförmåga normalkraft och böjmoment Bärförmåga oavsiktlig excentricitet: = 8 april 2016 Dimensionering av byggnadskonstruktioner 3 Tvärsnittskontroll 8 april 2016 Dimensionering av byggnadskonstruktioner 4 2
3 Tvärsnittskontroll 8 april 2016 Dimensionering av byggnadskonstruktioner 5 8 april 2016 Dimensionering av byggnadskonstruktioner 6 3
4 Interaktionssamband 8 april 2016 Dimensionering av byggnadskonstruktioner 7 Interaktionsdiagram Dimensionering av byggnadskonstruktioner 8 4
5 Dimensionering av byggnadskonstruktioner Dimensionering av byggnadskonstruktioner 10 5
6 Dimensionering av byggnadskonstruktioner Dimensionering av byggnadskonstruktioner 12 6
7 Dimensionering av byggnadskonstruktioner Dimensionering av byggnadskonstruktioner 14 7

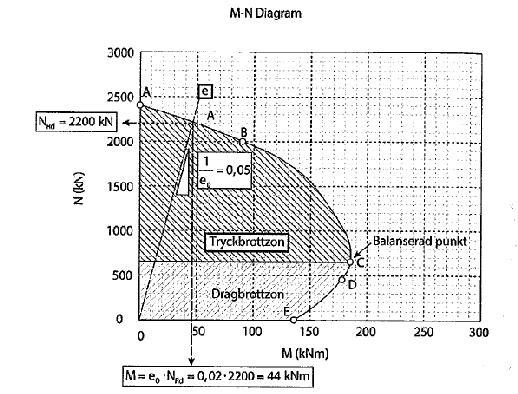

8 Dimensionering av byggnadskonstruktioner 15 Interaktionsdiagram Fs. BK 8 april 2016 Dimensionering av byggnadskonstruktioner 16 8
9 Interaktionsdiagram Fs Bft Interaktionsdiagram för betongtvärsnitts bärförmåga för kombination av moment och normalkraft. Bft sid april 2016 Dimensionering av byggnadskonstruktioner 17 Interaktionsdiagram, Handbok Källa: Betongföreningens handbok till Eurokod 2. Betongrapport nr 15, april 2016 Dimensionering av byggnadskonstruktioner 18 9
10 Pelare och väggar Korta pelare Tvärsnitts bärförmåga Excentrisk last: = = h/30 dock minst 20 mm Dimensionering av byggnadskonstruktioner 19 Normalkraftskapacitet i betong Aldrig drag! Tryck: 8 april 2016 Dimensionering av byggnadskonstruktioner 20 10
11 Betong normalkraft 8 april 2016 Dimensionering av byggnadskonstruktioner 21 Normalkraftskapacitet i betong Tryck: 8 april 2016 Dimensionering av byggnadskonstruktioner 22 11
12 Minimiarmering, tryckta tvärsnitt Diameter minst 8 mm Minsta armeringsarea: 0,002 Tvärgående armering minst 6 mm diameter Avstånd mellan tvärgående armering, s max det minsta av: 20 gånger längsgående armerings minsta diameter Pelarens minsta tvärmått 400 mm 8 april 2016 Dimensionering av byggnadskonstruktioner 23 Elementkontroll Imperfektioner Oavsiktlig initiallutning Initialkrokighet Oavsiktlig excentricitet e=h/30 dock minst 20 mm 8 april 2016 Dimensionering av byggnadskonstruktioner 24 12
13 Lutning: = 8 april 2016 Dimensionering av byggnadskonstruktioner 25 Imperfektion 8 april 2016 Dimensionering av byggnadskonstruktioner 26 13
14 Lutning 8 april 2016 Dimensionering av byggnadskonstruktioner 27 Imperfektion 8 april 2016 Dimensionering av byggnadskonstruktioner 28 14
15 Andra ordningens moment Slanka konstruktioner med normalkraft Gräns i slankhetstal > lim Metod baserad på nominell styvhet Metod baserad på nominell krökning (ingår ej i kursen) 8 april 2016 Dimensionering av byggnadskonstruktioner 29 Gräns för andra ordningens effekter 8 april 2016 Dimensionering av byggnadskonstruktioner 30 15
16 Nominell styvhet 8 april 2016 Dimensionering av byggnadskonstruktioner 31 Nominell styvhet, forts. 8 april 2016 Dimensionering av byggnadskonstruktioner 32 16
17 Nominell styvhet, forts 8 april 2016 Dimensionering av byggnadskonstruktioner 33 Nominell styvhet, forts Andra ordningens effekter 8 april 2016 Dimensionering av byggnadskonstruktioner 34 17
18 Nominell styvhet, forts 8 april 2016 Dimensionering av byggnadskonstruktioner 35 Andra ordningens moment 8 april 2016 Dimensionering av byggnadskonstruktioner 36 18
19 Nominell styvhet, forts Andra ordningens effekter 8 april 2016 Dimensionering av byggnadskonstruktioner 37 Betong: normalkraft och böjmoment Tvärsnittskontroll Håller balktvärsnittet för den tänkta belastningen? Elementkontroll Håller betongbalken/pelaren för den tänkta belastningen? 8 april 2016 Dimensionering av byggnadskonstruktioner 38 19
