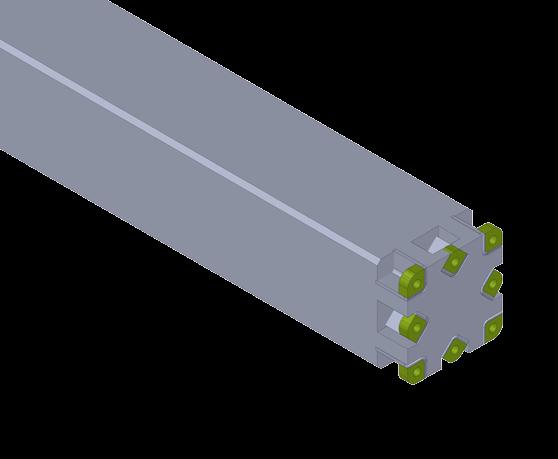

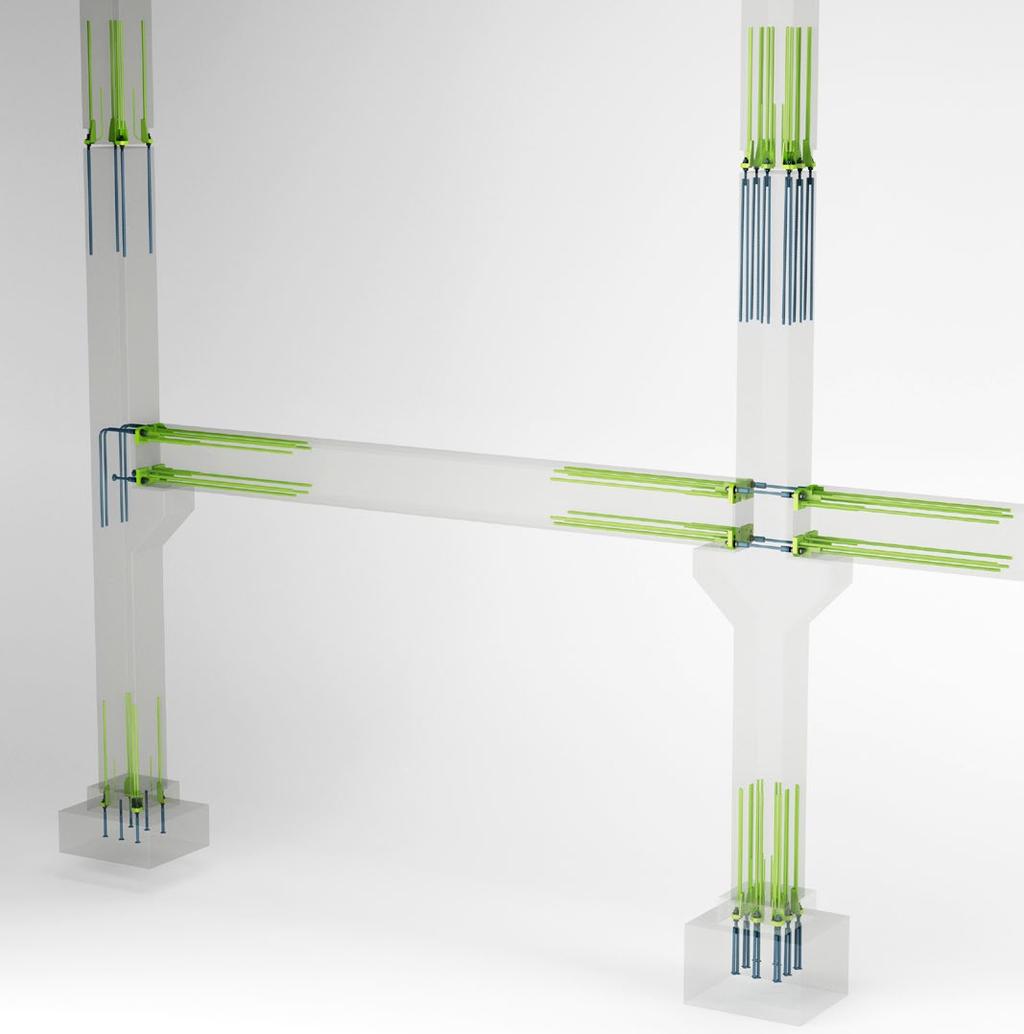

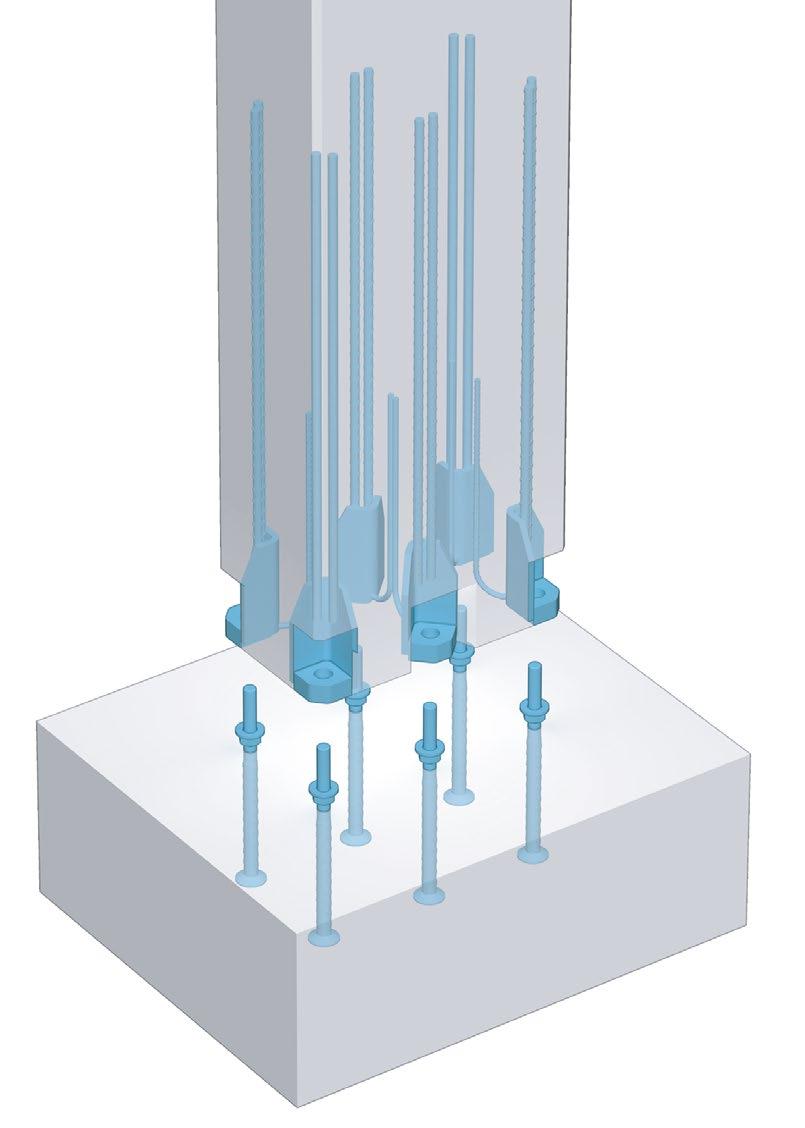

3 VAD ÄR EN PELARANSLUTNING MED SKRUVFÖRBAND? PELARFOT GRUNDSKRUV ETT SKRUVFÖRBAND består av pelarfötter gjutna i pelaren och grundskruvar gjutna i grundkonstruktionen eller änden av en pelare. När pelaren har sänkts på plats och muttrarna dragits åt är anslutningen säker. Undergjutning och ingjutning av pelarfot skall utföras. PELARANSLUTNINGAR FÖR MÅTTLIGA BELASTNINGAR PELARANSLUTNINGAR FÖR HÖGA BELASTNINGAR EFFEKTIVA ANSLUTNINGAR PELARE TILL BALK = = = COPRA förankringsskarvar BECO balkskor + PPM grundskruvar PEC pelarskor + + HPM grundskruvar HPKM pelarskor

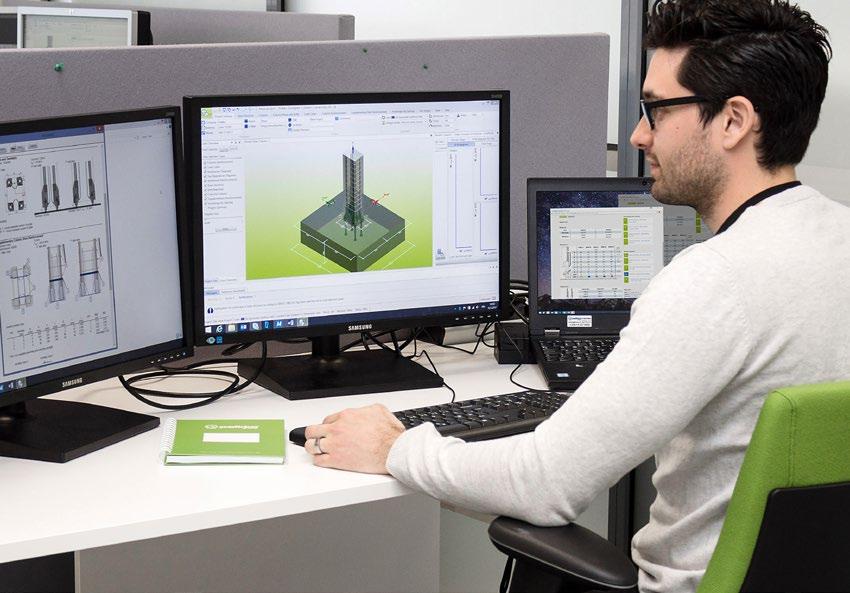

4 ENKLA OCH PÅLITLIGA KONSTRUK- TIONER MED PEIKKOS EGEN KONSTRUKTIONS- PROGRAMVARA PEIKKO DESIGNER kan du välja och beräkna lämplig pelaranslutning från Peikko, för montageskede & brottsgränstillstånd. Använd exporter från Peikko Designer och importera direkt till Tekla, eller infoga anslutningen i Revit- och AutoCAD-modeller med våra kostnadsfria insticksprogram. Peikko Designer kostnadsfri programvara för enklare och snabbare konstruktion FÖRDELAR FÖR KONSTRUKTÖRER m Skapa arkitektoniskt krävande lösningar, som lutande pelare m Vår tekniska kundtjänst kan hjälpa till under hela projekteringsfasen Peikko design tools

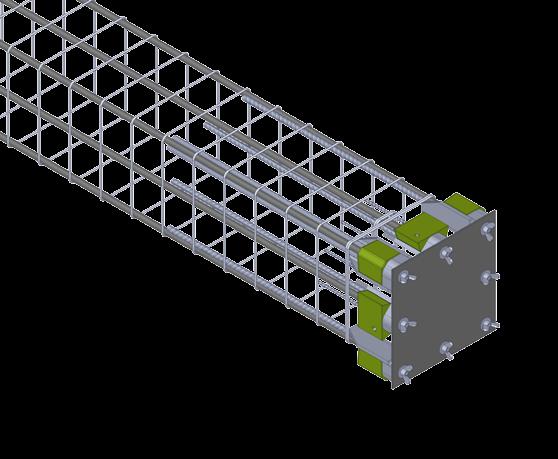

5 ENKEL OCH EFFEKTIV PREFABRICE- RING INSTALLATIONEN av en pelaranslutning med skruvförband skiljer sig från konventionella metoder, men är lika enkel. Fixera pelarfötterna och ursparningslådorna mot ändplåten. 1 Montera det fixerade pelarfotpaketet i armeringenskorgen. 2 Gjut pelaren och avlägsna ursparningslådorna. 3

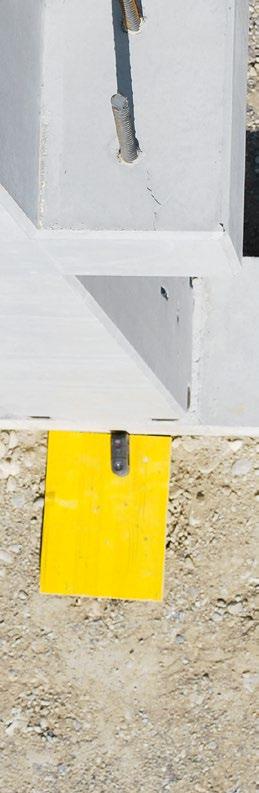

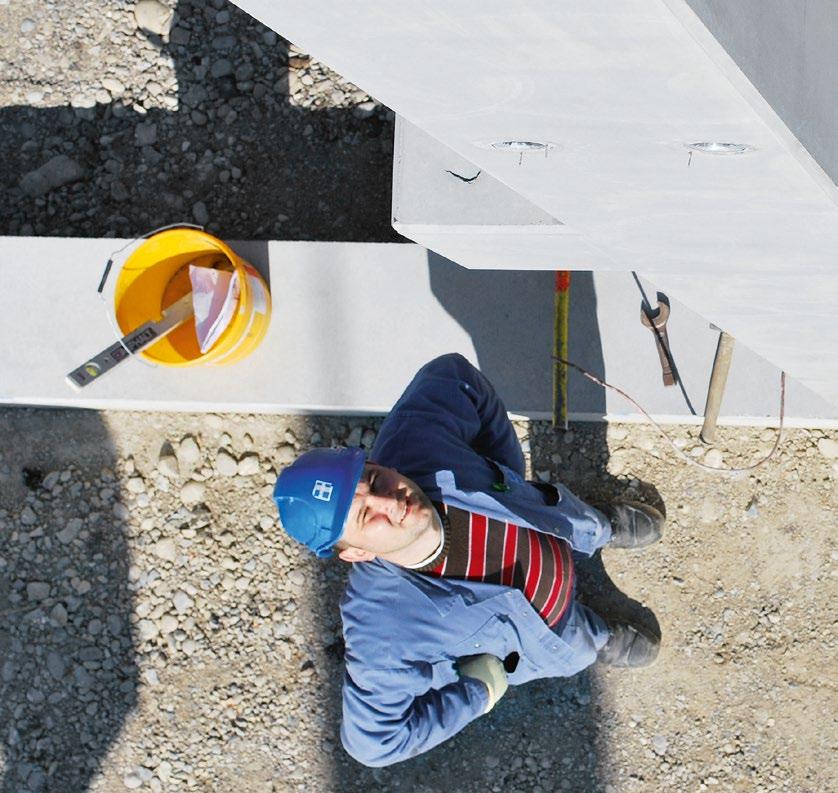

6 SNABB MONTAGE OCH SÄKER BYGGARBETSPLATS SNABBHET OCH SÄKERHET är viktigt jamfört på byggplatsen. Pelaranslutningar med skruvförband ger många fördelar jämförta med förankringsjärn och ankarhylsor du kan enkelt montera pelare mot grund och balkar, eller ansluta pelare mot pelare Fäst grundskruvarna i PPL-mallen. Sätt PPL-mallen med grundskruvarna på plats i grunden och gjut. Ta bort PPL-mallen och sätt muttrarna i samma nivå. Mallen kan återanvändas till hästa gjutetapp Sänk ned pelaren Dra åt de övre muttrarna, kontrollera lodrätheten, koppla loss kranen. Undergjut fogen och gjut in hålrummet från ursparingslådorna.

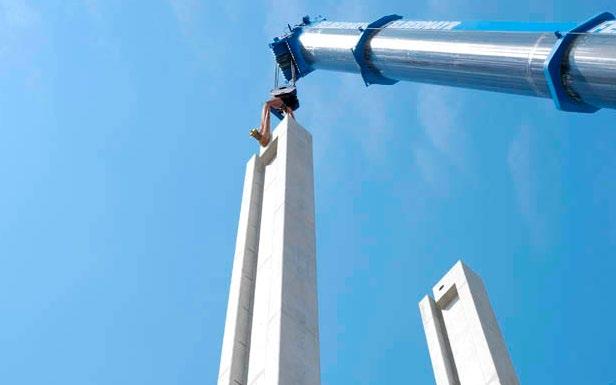

7 FÖRDELAR PÅ BYGGARBETS- PLATSEN m Ingen tillfällig stagning krävs anslutningen är styv när muttrarna har dragits åt m Kranen kan fortsätta till nästa pelare när muttrarna har dragits åt m Bara två personer och en kranoperatör krävs för monteringen VARFÖR VÄLJA PEIKKOS PELARANSLUTNING MED SKRUVFÖRBAND? FÖRDELAR MED PEIKKOS PELARANSLUTNING MED SKRUVFÖRBAND m Enkel konstruktionsprocess m Testad, tillförlitlig och säker m Snabb montering m Behövs ej momentdras m Den färdiga anslutningen är lika styv som en platsgjuten anslutning DET FINNS OLIKA sätt att ansluta pelare. Alla fungerar, men både konstruktionerna och montagesätten skiljer sig åt väsentligt. De flesta konkurrerande system tar också längre tid att montera och kräver ett stort manskap för tillfällig stagning medan gjutningen härdar. Det ger en onödig tidsförlust och ett olönsamt nyttjande av arbetskraften. Det kan även påverka säkerheten på byggplatsen. Kortare å effektivare krantid. Om du behöver minska grundens tjocklek med hänsyn till grundvattennivån eller för att minska påverkan på befintliga konstruktioner är Peikkos pelaranslutning med skruvförband det bästa valet. Anslutningar med skruvförband kan även användas i seismiska områden, där huvudmålet är en konstruktion som står emot jordskalv. I stället för att överdimensionera anslutningen går det att spara upp till 28 % betong med Peikkos energiskingrande pelaranslutning för seismiska områden. Mer information om Peikkos pelaranslutningar med skruvförband finns på sepelaranslutningar-med-skruvforband

8 EXPERTRÅDGIVNING FINNS LOKALT Peikko erbjuder expertråd under både projektering och byggnation, så att du enkelt kan övergå, från andra system, till anslutningar med skruvförband. Ett snabbare, säkrare och mer effektivt sätt att konstruera och bygga Peikko levererar tunna bjälklagskonstruktioner och infästningsteknik för prefabricerade och platsgjutna konstruktioner. Peikkos innovativa lösningar gör din konstruktionsprocess mer effektiv.
