1 den rätta kopplingen Mer än bara ledstänger...

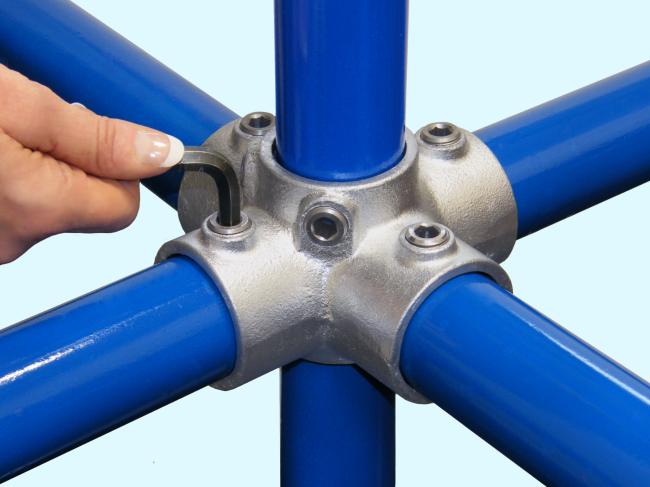

Design och material Interclamp är ett modulsystem av rörkopplingar av galvaniserat kvalitetsmidesjärn med många användningsmöjligheter.

Interclamp är mycket smidigt särskilt i jämförelse med traditionella konstruktionsmetoder ex.vis svetsning, där specialverktyg samt grundlig utbildning och erfarenhet krävs.

2 Design och material Interclamp är ett modulsystem av rörkopplingar av galvaniserat kvalitetsmidesjärn med många användningsmöjligheter. Interclamp är ett kostnadseffektivt system, konstruerat för snabb och enkel montering för hand av styva konfigurationer med ett minimum av verktyg. Interclamp är mycket smidigt särskilt i jämförelse med traditionella konstruktionsmetoder ex.vis svetsning, där specialverktyg samt grundlig utbildning och erfarenhet krävs. Interclamps tillverkas av smidesjärn i enlighet med BS EN 1562:1997, ett pålitligt och välbeprövat material för denna typ av produkter. För att få en längre livslängd varmförzinkas kopplingarna därefter till BS EN ISO 1461:1999 så att dessa får en varaktigt korrosionsbeständig polerad yta. Om slutkunden så önskar, kan pulverfärg i många olika RAL eller BS färger används över förzinkningen. Fästskruvar av hög kvalitet nyttjas, eftersom dessa är en absolut nödvändig komponent i kopplingens utmärkta strukturella egenskaper.för att utvärdera skruvarnas förmåga att stå emot vibrationer har de testats under stränga förhållanden av UKAS ackrediterade oberoende testlaboratorium i Storbritannien. Storlekar Det finns sex olika storleksgrupper av Interclamp, se tabellen, och följaktligen kan man få en passande storlek för varje speciell konstruktion. Interclamps identifieras enkelt genom ett typnummer av varje design t.ex. 125 följt av en storlekskod t.ex. D48, den senare motsvarar den ungefärliga ytterdiametern på röret som ska användas (48,3 mm = 1½ nominell håldiameter i det här fallet). Således betecknas en 90º krök som passar till ett rör med 1½ nominell håldiameter så här: 125 D48. TÛV Rheinland typgodkänd produktsäkerhet Interclamp Storlek AA21 A27 B34 C42 D48 E60 Nominell Ytterdiameter Håldiameter 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 21.3mm 26.9mm 33.7mm 42.4mm 48.3mm 60.3mm Följande Interclamp kopplingar har testats och typgodkänts av TÛV Rheinland, den främsta oberoende testorganisationen i Europa: 101, 104, 116, 119, 124, 125, 127, 128, 129, 130, 131, 132, 134, 135, 137, 138, 140, 143, 144, 145, 146, 147, 148, 149, 150, 153, 154, 155, 156, 158, 160, 161, 165, 166, 167M, 168M, 169M, 173F, 173M, 176, 179, 198, 199, 232, 245, 246, 251, 252, 253, 255, 256, 725, 746, 747, 748, 750 & 751 Användningsområden De vanligaste användningsområdena är ledstänger och skyddsräcken men tack vare det omfattande modulsystemet så är det bara din egen fantasi som begränsar möjligheterna. Därutöver kan vi tillhandahålla kundanpassade Interclamps på begäran. Ledstänger Stängsel och säkerhetsstängsel Lekplatsutrustning Mjölkningsrum Järnvägsskyddsräcken Klädställningar Marknadsstånd Cykelställ och Kundvagnsparkeringar Nätstöd för sport (golf, cricket, baseboll, fotboll etc) Idrottsanläggningar och arenor Maskinstaket och inhägnader Motorvägskontroller Vägskyltar Industriarbetsplatser Säkerhetsräcken Affärsinredning och skyltning Ställningar Jordbruksinhägnader Växthus Utställningsmontrar och skyltar Möbler för industri och hushåll Temporära byggnader Rullstolsramper Köräcken för temaparker Soltak och carportar Belysningsstöd Säkerhetsräcken för tak Filminspelningar Kabeltrummor Skyltar Återvinningsanläggningar Skeppsbyggeri Plattformer/Mezzaningolv Vattenreningsanläggningar Trappräcken Ramar för kommersiella annonstavlor Bilderna i denna broschyr visar Interclamps grundsortiment. Observera att vi ständigt utökar och utvecklar sortimentet, så om inte den detalj eller den storlek som du behöver finns med på bilderna, är du välkommen att kontakta oss. Några bilder visar pulverfärgade delar, rör och gångräcken, som kan beställas till extra kostnad. Några av bilderna visar utländska användningar, vilka kanske inte passar specifikationer för alla marknader.

4 * Bilden visar 2 tillbehör. Välkommen att kontakta oss med alla önskemål om rör och tillbehör i vårt sortiment.

Dessutom behövs inga andra specialtillbehör, vilket möjliggör full integrering både med nya Interclamp system och med renovering eller förbättring av befintliga rörställningar för att underlätta

5 Interclamp DDA Assist Interclamp Assist serien har tagits fram speciellt för att uppfylla villkoren i regelsamlingen BBR 2012 kap 3. I motsats till många andra system kan Assist serien monteras mycket snabbt och enkelt med en insexnyckel, utan att man behöver nita, borra rör, svetsa, skära gängor eller använda specialverktyg. Dessutom behövs inga andra specialtillbehör, vilket möjliggör full integrering både med nya Interclamp system och med renovering eller förbättring av befintliga rörställningar för att underlätta anpassning till senare specifikationer för tillgänglighet. För att kunna uppfylla kraven i ovanstående standarder ger serien helt släta fogar med rör med storlek C42. Rör (och eventuellt nödvändiga tillbehör) kan överdras med BS eller RAL färger för att räcket inte ska kännas kallt vid beröring och för att uppfylla krav om kontrasterande färg. Trappor och handikappramper kan anpassas enkelt för att uppfylla standard för tillgänglighet för allmänheten. Observera att, i likhet med typ 150, måste rören vara 42,4 mm ytterdiameter x 3,2 mm väggtjocklek t.ex. 1 ¼ medelvikt enligt BS EN (tidigare BS1387). Alla skurna rörändar måste vara avgradade och behandlade med Interclamp Silver galvaniseringsspray eller annat lämpligt skydd. För bästa resultat kan extra O ringar monteras på båda ändar av de expanderande Assist kopplingarna. Patentsökt. Vissa Assist kopplingar kan levereras i storlek D48. Assist montage Nedanstående bilder visar typiska kombinationer av Interclamp Assist detaljer. Typ 133 C42 kan vid behov ersätta typ 333 C42. I vissa fall kan typ 101 och 125 modifieras till att passa stolpe storlek D48. Kombinationerna på bilderna kan behöva mer än en av varje Assist detalj. Bult och mutter för typ 750 och 751 säljs separat.

används. Vi rekommenderar inte att Interclamp kopplingar svetsas.

6 Observera att kunden har det yttersta ansvaret för korrekt val av storlek och typ av detalj för alla applikationer. Kunden bär ansvaret för att säkerställa att konstruktionen eller applikationen är tillräckligt stark för att bära upp vikten av komponenterna plus anbringad belastning samt att lämpliga kopplingar används. Vi rekommenderar inte att Interclamp kopplingar svetsas. Vi rekommenderar eftertryckligen att typ 132 eller 152 alltid används när grundplatta krävs, monterade så att fastsättningshålen är i linje med den anbringade belastningen. För att stabiliteten hos en hel konstruktion ska vara tillräcklig får den inte bestå enbart av vridbara detaljer. Trots alla ansträngningar att informationen i denna broschyr ska vara korrekt, förbehåller vi oss rätten att ändra eller revidera denna information vid behov och när så är nödvändigt. Ingen del av denna publikation får återgivas utan vårt skriftliga tillstånd. Din Lokala Leverantör: Cert No. GB96/6175 Interclamp original endast försedd med varumärket Interclamp Interclamp är ett registrerat varumärke. E&OE. V Grainger Tubolt Ltd. Alla rättigheter förbehållna.
