ACO STAINLESS Golvbrunnar för industri

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "ACO STAINLESS Golvbrunnar för industri"

Transkript

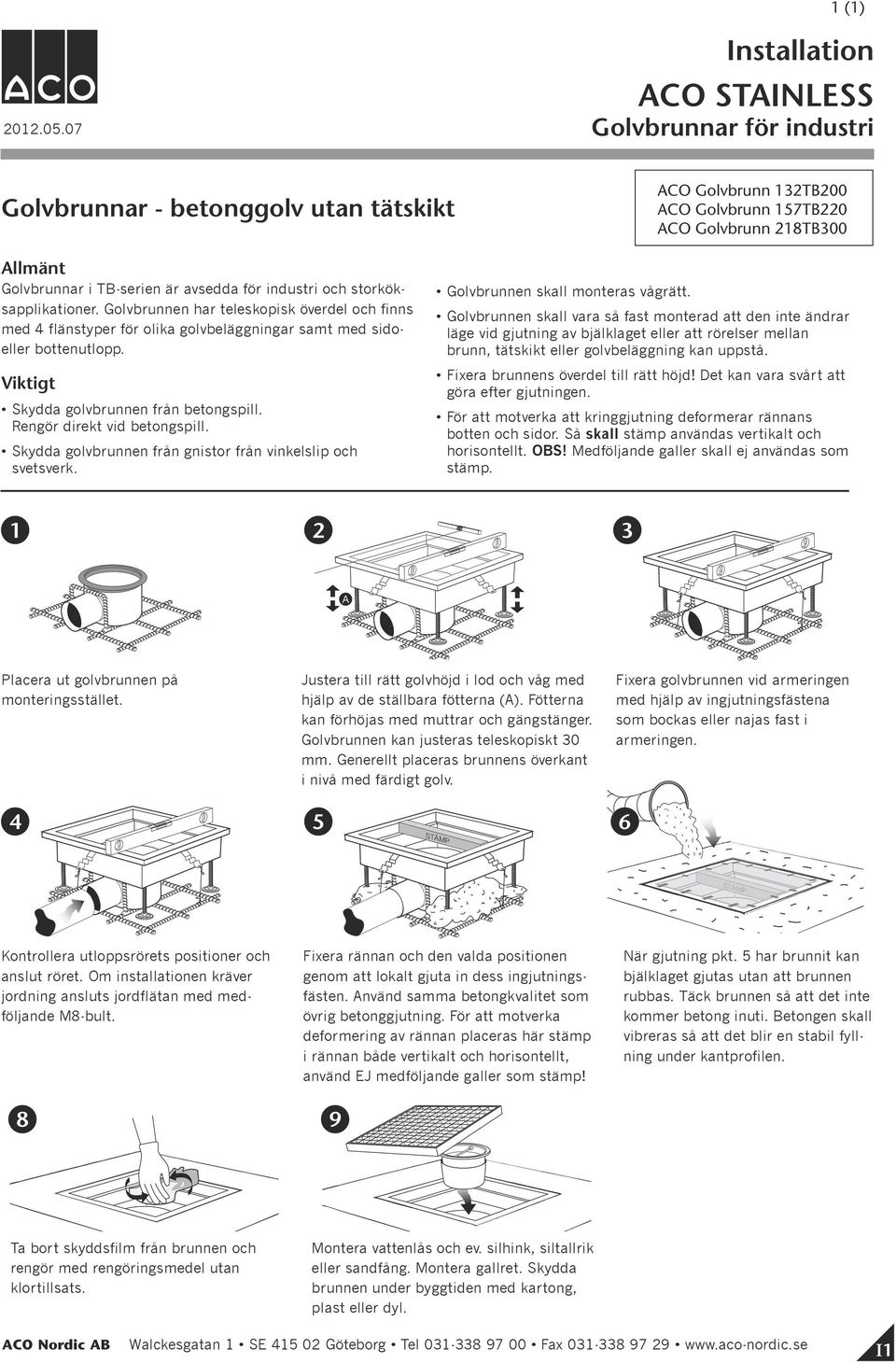

1 1 (1) CO STINLESS Golvbrunnar - betonggolv utan tätskikt CO Golvbrunn 132TB200 CO Golvbrunn 157TB220 CO Golvbrunn 218TB300 llmänt Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. Skydda golvbrunnen från gnistor från vinkelslip och svetsverk. Golvbrunnen skall vara så fast monterad att den inte ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå Placera ut golvbrunnen på monteringsstället. Justera till rätt golvhöjd i lod och våg med hjälp av de ställbara fötterna (). Fötterna kan förhöjas med muttrar och gängstänger. Golvbrunnen kan justeras teleskopiskt 30 mm. Generellt placeras brunnens överkant i nivå med färdigt golv. Fixera golvbrunnen vid armeringen med hjälp av ingjutningsfästena som bockas eller najas fast i armeringen Kontrollera utloppsrörets positioner och anslut röret. Om installationen kräver jordning ansluts jordflätan med medföljande M8-bult. Fixera rännan och den valda positionen genom att lokalt gjuta in dess ingjutningsfästen. nvänd samma betongkvalitet som övrig betonggjutning. För att motverka deformering av rännan placeras här stämp i rännan både vertikalt och horisontellt, använd EJ medföljande galler som stämp! När gjutning pkt. 5 har brunnit kan bjälklaget gjutas utan att brunnen rubbas. Täck brunnen så att det inte kommer betong inuti. Betongen skall vibreras så att det blir en stabil fyllning under kantprofilen. 8 9 Ta bort skyddsfilm från brunnen och rengör med rengöringsmedel utan klortillsats. Montera vattenlås och ev. silhink, siltallrik eller sandfång. Montera gallret. Skydda brunnen under byggtiden med kartong, plast eller dyl. I1

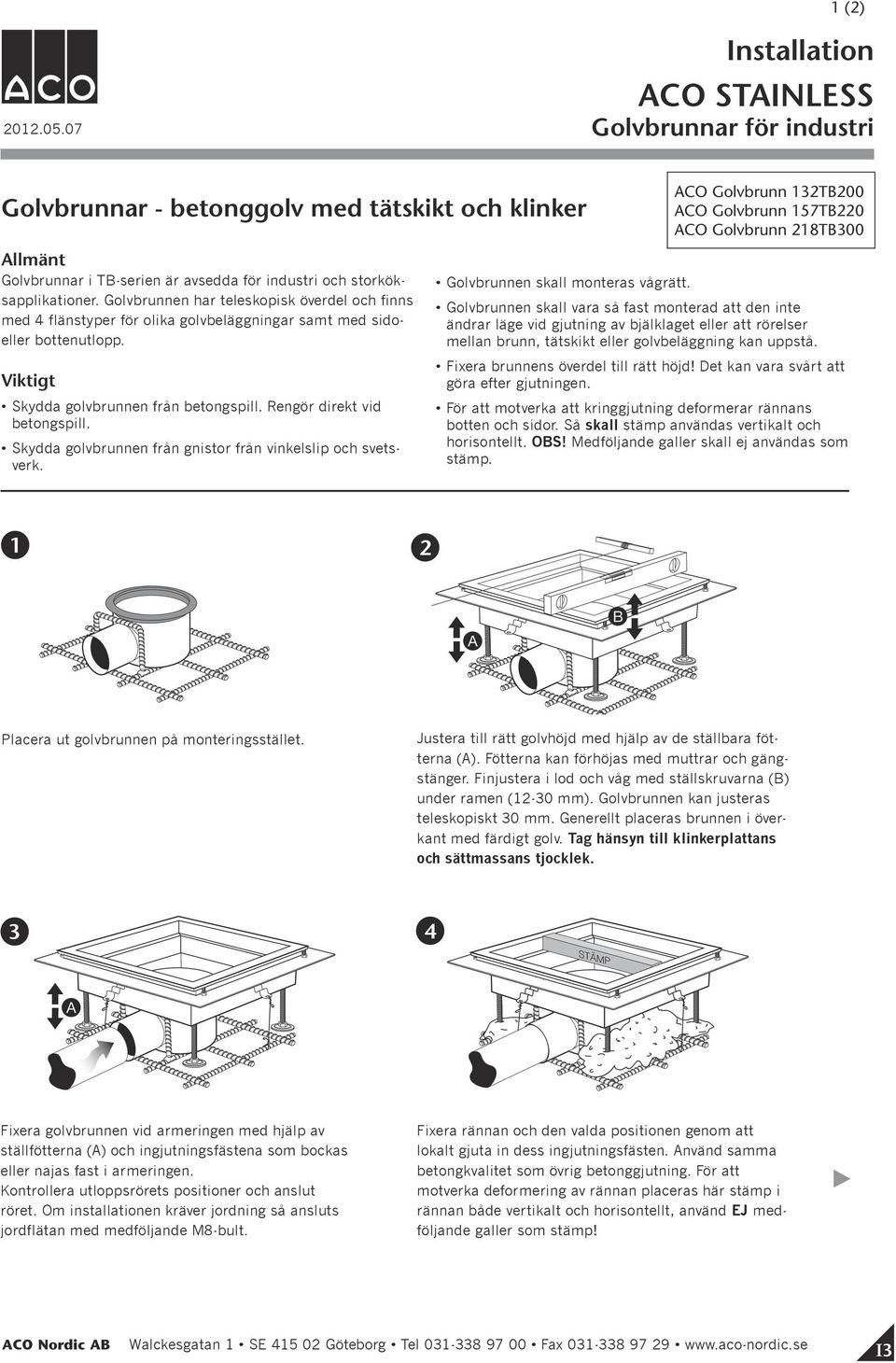

2 1 (2) CO STINLESS Golvbrunnar - betonggolv med tätskikt och klinker llmänt Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. Skydda golvbrunnen från gnistor från vinkelslip och svetsverk. CO Golvbrunn 132TB200 CO Golvbrunn 157TB220 CO Golvbrunn 218TB300 Golvbrunnen skall vara så fast monterad att den inte ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. 1 2 B Placera ut golvbrunnen på monteringsstället. Justera till rätt golvhöjd med hjälp av de ställbara fötterna (). Fötterna kan förhöjas med muttrar och gängstänger. Finjustera i lod och våg med ställskruvarna (B) under ramen (12-30 mm). Golvbrunnen kan justeras teleskopiskt 30 mm. Generellt placeras brunnen i överkant med färdigt golv. Tag hänsyn till klinkerplattans och sättmassans tjocklek. 3 4 Fixera golvbrunnen vid armeringen med hjälp av ställfötterna () och ingjutningsfästena som bockas eller najas fast i armeringen. Kontrollera utloppsrörets positioner och anslut röret. Om installationen kräver jordning så ansluts jordflätan med medföljande M8-bult. Fixera rännan och den valda positionen genom att lokalt gjuta in dess ingjutningsfästen. nvänd samma betongkvalitet som övrig betonggjutning. För att motverka deformering av rännan placeras här stämp i rännan både vertikalt och horisontellt, använd EJ medföljande galler som stämp! I3

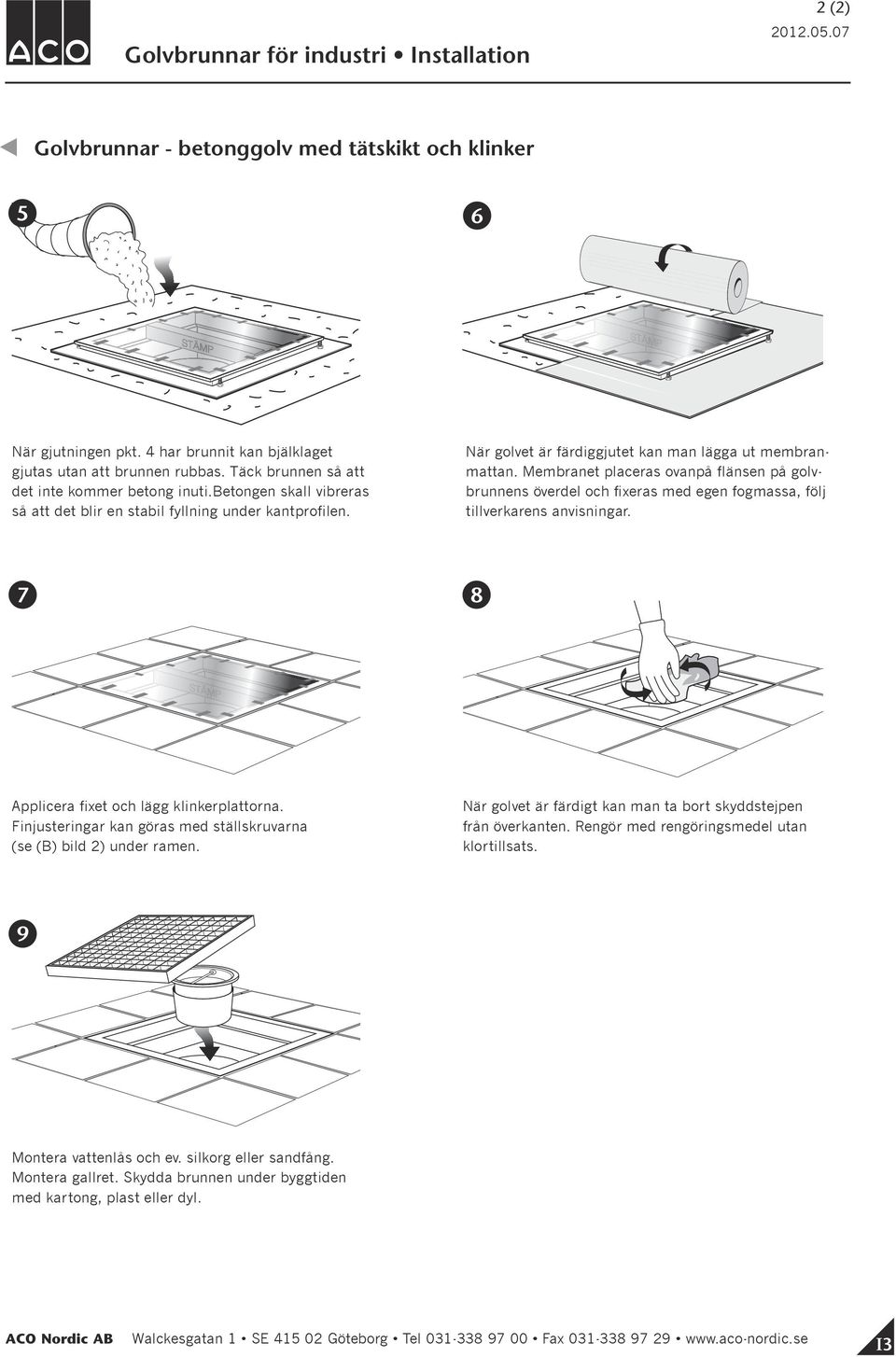

3 2 (2) Golvbrunnar - betonggolv med tätskikt och klinker 5 6 När gjutningen pkt. 4 har brunnit kan bjälklaget gjutas utan att brunnen rubbas. Täck brunnen så att det inte kommer betong inuti.betongen skall vibreras så att det blir en stabil fyllning under kantprofilen. När golvet är färdiggjutet kan man lägga ut membranmattan. Membranet placeras ovanpå flänsen på golvbrunnens överdel och fixeras med egen fogmassa, följ tillverkarens anvisningar. 7 8 pplicera fixet och lägg klinkerplattorna. Finjusteringar kan göras med ställskruvarna (se (B) bild 2) under ramen. När golvet är färdigt kan man ta bort skyddstejpen från överkanten. Rengör med rengöringsmedel utan klortillsats. 9 Montera vattenlås och ev. silkorg eller sandfång. Montera gallret. Skydda brunnen under byggtiden med kartong, plast eller dyl. I3

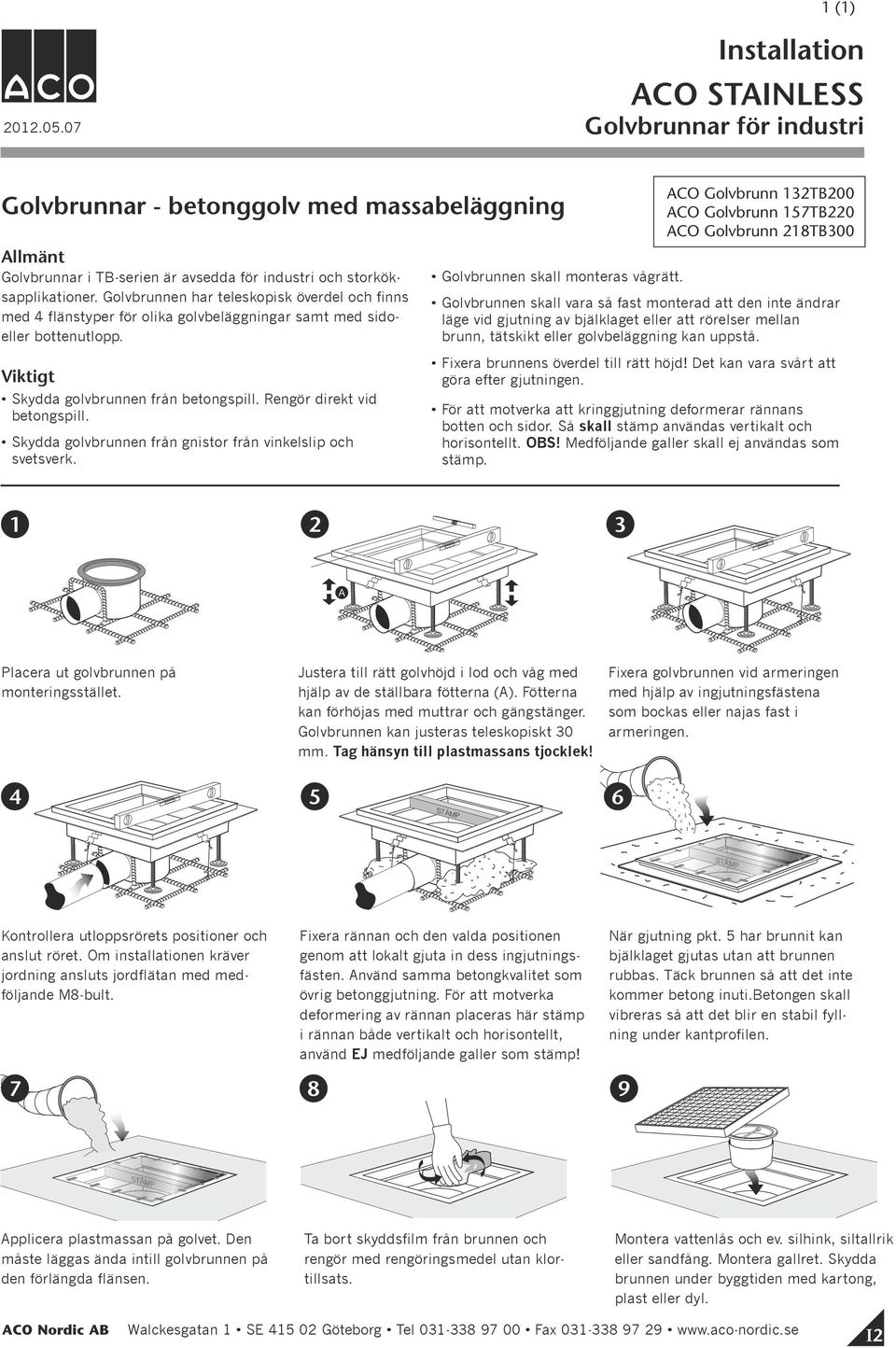

4 1 (1) CO STINLESS Golvbrunnar - betonggolv med massabeläggning llmänt Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. Skydda golvbrunnen från gnistor från vinkelslip och svetsverk. CO Golvbrunn 132TB200 CO Golvbrunn 157TB220 CO Golvbrunn 218TB300 Golvbrunnen skall vara så fast monterad att den inte ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå Placera ut golvbrunnen på monteringsstället. Justera till rätt golvhöjd i lod och våg med hjälp av de ställbara fötterna (). Fötterna kan förhöjas med muttrar och gängstänger. Golvbrunnen kan justeras teleskopiskt 30 mm. Tag hänsyn till plastmassans tjocklek! Fixera golvbrunnen vid armeringen med hjälp av ingjutningsfästena som bockas eller najas fast i armeringen Kontrollera utloppsrörets positioner och anslut röret. Om installationen kräver jordning ansluts jordflätan med medföljande M8-bult. Fixera rännan och den valda positionen genom att lokalt gjuta in dess ingjutningsfästen. nvänd samma betongkvalitet som övrig betonggjutning. För att motverka deformering av rännan placeras här stämp i rännan både vertikalt och horisontellt, använd EJ medföljande galler som stämp! När gjutning pkt. 5 har brunnit kan bjälklaget gjutas utan att brunnen rubbas. Täck brunnen så att det inte kommer betong inuti.betongen skall vibreras så att det blir en stabil fyllning under kantprofilen. pplicera plastmassan på golvet. Den måste läggas ända intill golvbrunnen på den förlängda flänsen. Ta bort skyddsfilm från brunnen och rengör med rengöringsmedel utan klortillsats. Montera vattenlås och ev. silhink, siltallrik eller sandfång. Montera gallret. Skydda brunnen under byggtiden med kartong, plast eller dyl. I2

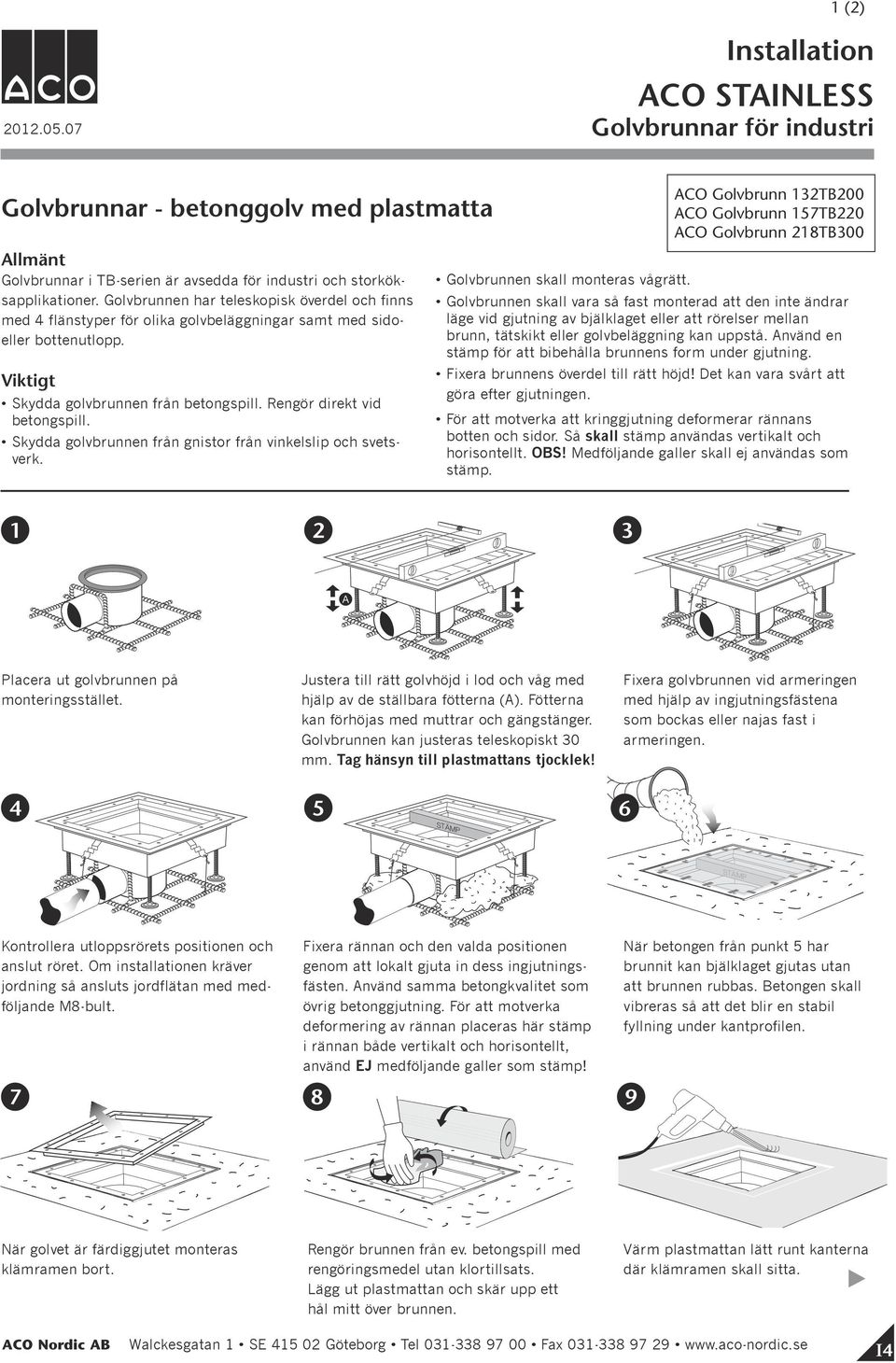

5 1 (2) CO STINLESS Golvbrunnar - betonggolv med plastmatta llmänt Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. Skydda golvbrunnen från gnistor från vinkelslip och svetsverk. CO Golvbrunn 132TB200 CO Golvbrunn 157TB220 CO Golvbrunn 218TB300 Golvbrunnen skall vara så fast monterad att den inte ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. nvänd en stämp för att bibehålla brunnens form under gjutning Placera ut golvbrunnen på monteringsstället. Justera till rätt golvhöjd i lod och våg med hjälp av de ställbara fötterna (). Fötterna kan förhöjas med muttrar och gängstänger. Golvbrunnen kan justeras teleskopiskt 30 mm. Tag hänsyn till plastmattans tjocklek! Fixera golvbrunnen vid armeringen med hjälp av ingjutningsfästena som bockas eller najas fast i armeringen Kontrollera utloppsrörets positionen och anslut röret. Om installationen kräver jordning så ansluts jordflätan med medföljande M8-bult. Fixera rännan och den valda positionen genom att lokalt gjuta in dess ingjutningsfästen. nvänd samma betongkvalitet som övrig betonggjutning. För att motverka deformering av rännan placeras här stämp i rännan både vertikalt och horisontellt, använd EJ medföljande galler som stämp! När betongen från punkt 5 har brunnit kan bjälklaget gjutas utan att brunnen rubbas. Betongen skall vibreras så att det blir en stabil fyllning under kantprofilen. När golvet är färdiggjutet monteras klämramen bort. Rengör brunnen från ev. betongspill med rengöringsmedel utan klortillsats. Lägg ut plastmattan och skär upp ett hål mitt över brunnen. Värm plastmattan lätt runt kanterna där klämramen skall sitta. I4

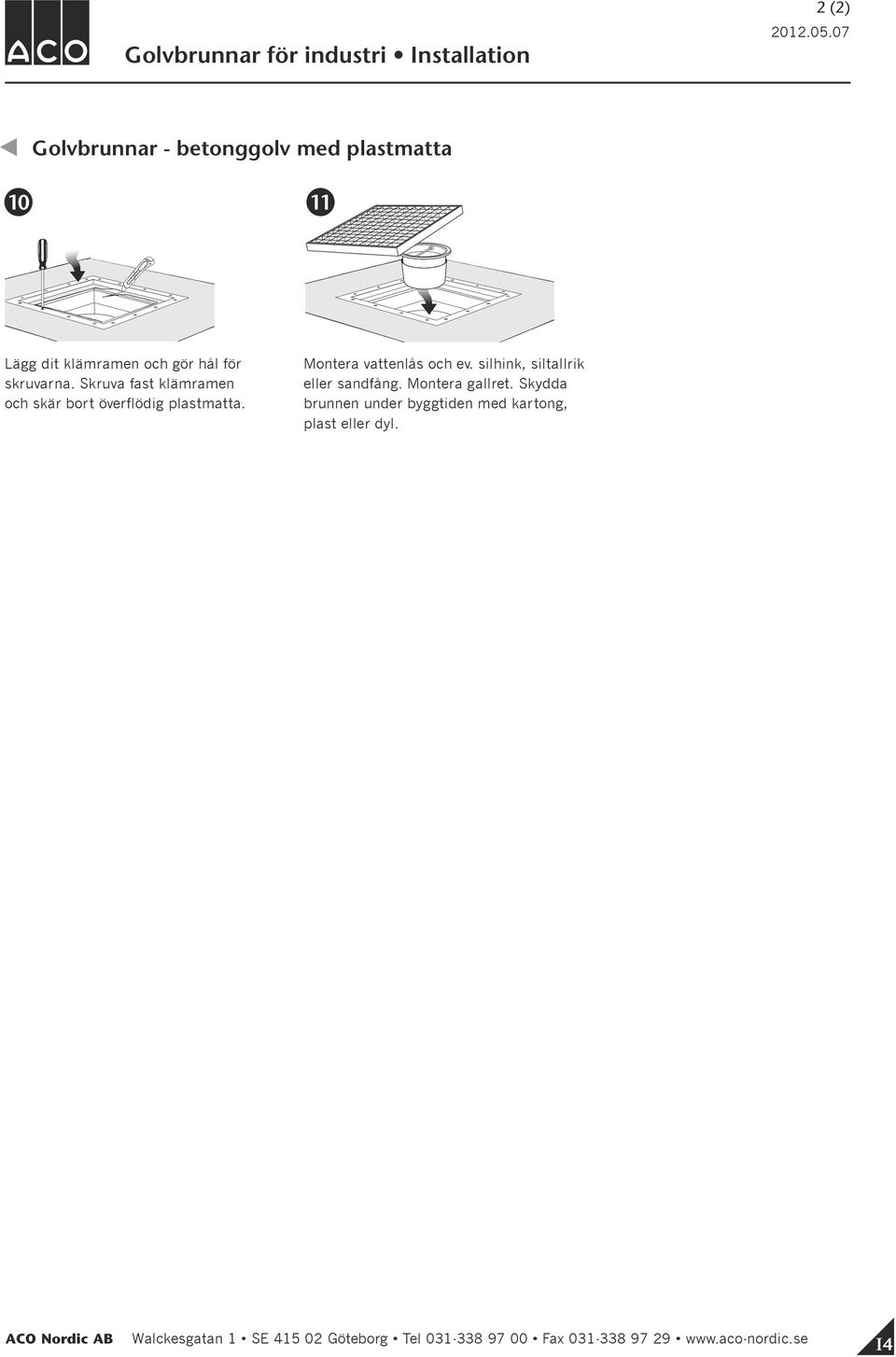

6 2 (2) Golvbrunnar - betonggolv med plastmatta Lägg dit klämramen och gör hål för skruvarna. Skruva fast klämramen och skär bort överflödig plastmatta. Montera vattenlås och ev. silhink, siltallrik eller sandfång. Montera gallret. Skydda brunnen under byggtiden med kartong, plast eller dyl. I4
