2 Stomstabilisering Innebär att man ser till att byggnaden klarar de horisontella krafter som den utsätts för

3 Horisontella laster De viktigaste horisontella lasterna i Sverige är Vindlast Snedställningar I andra delar av världen ger även jordbävningar upphov till horisontella laster De enda byggnader i Sverige som dimensioneras för jordbävning är kärnkraftverk

4 Horisontella laster Kan orsaka ras ex. Tomelilla oktober 2013

5 Exempel på horisontell stabilisering Takbalk Takskiva Pendelpelare Sträva Väggskiva Fackverk Ramverkan Skivverkan

6 vind Stabilisering med fackverk Modell Funkar inte! Ny modell Funkar! Stag Vindstag kan placeras på olika sätt

7 Stabilisering med inspända pelare (ramverkan) vind Modell Funkar inte! Ny modell Funkar! Momentstyv infästning

8 Stabilisering med treledsram (ramverkan) vind Modell Funkar inte! Ny modell Funkar!

9 Stabilisering med skivverkan vind Modell Funkar inte! Ny modell Funkar! Stel skiva

10 Stomstabilisering av hallbyggnader med vindsträvor i väggar Vindsträvor Dragen Tryckt

11 Stomstabilisering av hallbyggnader med vinsträvor i tak Takås Takbalk

12 Stabilisering av hallbyggnad med fackverk

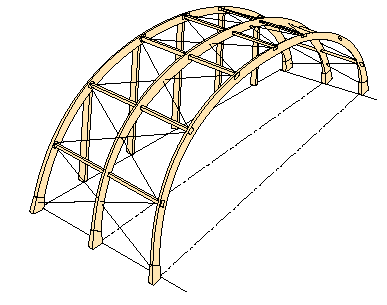

13 Stabilisering av limträstommar Ramar, bågar liksom ramar med fast inspända pelare är stabila i sitt eget plan. För vind mot gavel stabiliseras med vindfackverk 13

14 Stabilisering av hallbyggnad med stålstomme

15 Stabilisering av hallbyggnad med stålstomme 15

16 Stomstabilisering

17 Stomstabilisering 17

18 Infästning av fackverksstång Takås Takbalk Vantskruv Vantskruv 18

19 Exempel: Stomstabilisering med fackverk Bestäm dimensionerande kraft i den mest belastade strävan i de två takfackverken samt dimensionerande kraft i vindsträvorna i väggarna. Byggnaden finns i Lund, terrängtyp III. Byggnadens höjd är 5 m. Pelarna på långsidan är 4 m höga. L=30 m B=15 m

20 Statisk vindlast w e = q pk (z e )c pe w e vindlast per ytenhet vinkelrät mot den belastade ytan q pk (z e ) karakteristiskt hastighetstryck (kraft per ytenhet) z e c pe referenshöjd för utvändig vindlast dimensionslös formfaktor som beror av vindriktning och byggnadens eller byggnadsdelens form Vindlasten är en variabel och bunden last.

21 Formfaktorer för vindlast hitta diagram för rätt byggnadsdel, geometri väggar

22 Formfaktorer för vindlast hitta diagram för rätt byggnadsdel, geometri väggar

23 Formfaktorer för vindlast hitta diagram för rätt byggnadsdel, geometri c pe,1 lokal formfaktor för en belastad area på 1 m 2. Den används vanligen för dimensionering av fästdon och små element som beklädnads- och takelement. c pe,10 global formfaktor för en belastad area på 10 m 2. Den används vid dimensionering av bärverk som helhet.

24 Exempel: Stomstabilisering med fackverk Fackverk i tak, vind mot långsida Vind mot långsida Vindsträvor på gavel R/2 R R R R R R/2 Vindsträvor på gavel Stödreaktion R g

25 Exempel: Stomstabilisering med fackverk Fackverk i vägg, vind mot långsida Stödreaktion R g från fackverk i tak

26 Exempel: Stomstabilisering med fackverk Fackverk i tak, vind mot gavel Vindsträvor på långsida Vind mot gavel Stödreaktion R g Vindsträvor på långsida 26

27 Exempel: Stomstabilisering med fackverk Fackverk i vägg, vind mot gavel Stödreaktion R g från fackverk i tak

28 Balk-pelarsystem och treledsram Led Fritt upplagd takbalk Momentstyva hörn Fixlager Fast inspända pelare 1. Balk-pelare-system (tvåledsram) 2. Treledsram eller båge

29 Balk/pelarstomme som stabiliseras med fast inspända pelare

30 Infästning av Pelare (ledad)

31 Fast inspänd stålpelare Stålpelare Fotplåt N V M Grundskruvar med mutter och bricka på ömse sidor om fotplåten Undergjutning med expanderande bruk N V M Betongfundament ca 50 mm Ingjutningslängd Dragkraft i grundskruvar z inre hävarm Tryck från betong mot fotplåt a) Praktiskt utförande av pelarfot b) Beräkningsmodell av pelarfot

32 Eftergivlighet hos inspänning N cr N cr L L L = 2.0 L > 2.0

33 Anslutning takbalk-pelare 2 st skruvförband M24 Topplåt A A Pelare Fackverksbalk Sektion A-A Avlånga hål Balkfot till fackverksbalk

34 Hallbyggnad med treledsram Led Led Momentstyvt hörn A A A - A Stagning av underfläns Takå s Primärbalk L-stång Bättre med vajrar på båda sidor (vid osymmetriska laster)
